化工离心泵的工作原理
电动机通过泵轴带动叶轮高速旋转，叶轮间的液体随之旋转。由于离心力的作用，液体从叶轮中间甩向叶轮边缘，液体的动能增加。当液体进入泵壳后，由于蜗型泵壳的流道逐渐增大，液体的流速逐渐降低，其中一部分动能转变为静压能，从而以较高的压强被压出。当泵内液体从叶轮中间被甩向叶轮边缘时，在叶轮中心形成了没有液体的局部真空，造成了储槽液面处与叶轮中心的压强差，在这个压强差的作用下，液体便沿吸入管连续不断的被吸入到叶轮中心，补充排出的液体。只要叶轮连续旋转，液体便不断的被吸入排出。
1化工离心泵启动步骤
1.1检查油位、油质，注意连轴器螺栓及地脚螺栓是否松动。
1.2将出口阀关闭后，全开进口阀，引液入泵体，注意排气并盘车。
1.3打开出口压力表根部阀，检查并打开泵休保护阀。
1.4打开泵机封冷却水，调节其压力在说明书要求的范围内。
1.5启动泵缓慢打开出口阀送液，并检查泵运行情况。
2化工离心泵停止步骤
2.1关泵出口阀。
2.2按停车电钮。
2.3关闭机封冷却水。（冬天为防冻，不允许关闭）
2.4关闭进口阀。及时冲洗泵的进出口管线。
3化工离心泵切换步骤
3.1按开车步骤先将备用泵启动送液。
3.2按停车步骤再将原运行设备停下。
4化工离心泵运行中注意事项
4.1泵的流量扬程是否稳定并符合要求、电流是否稳定。
4.2机组是否有异常声响，振动是否过大。
4.3轴封是否泄漏。
4.4轴承温升35℃，最高温度不得大于90℃。
5启动离心泵前为什么要关闭出口阀
为防止过压引起电流过高，对电动机有过高电流的保护作用。因为电动机启动电流是正常运转时的5-7倍。为了减少启动电流保护电机，以防止电机烧坏，启动时必须关闭出口阀门。但是注意关闭时间不能超过2-3分钟以防止泵内产生汽化。
6化工离心泵不打液的原因及处理
7化工离心泵振动大、有杂音的原因及处理
8化工离心泵流量小或扬程低的原因及处理

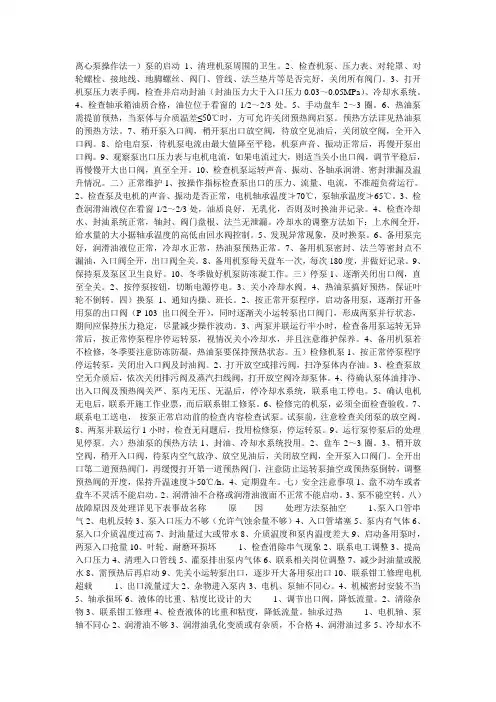

离心泵操作规程 ?一、启动前的准备工作： 1·开车前检查泵的出入口管线阀门，压力表接头，有无泄漏，冷却水是否畅通，地脚螺丝及其它连接处有无松动。（高温油泵一定要先检查冷却水阀是否打开投用，否则机封会因温度过高而损坏，泵体也可能会受损） 2·按规定向轴承箱加入润滑油，油面在油标1/2～2/3处。清理泵体机座地面环境卫生。（无润滑油开车后果可想而知，轴承将烧损） 3·盘车检查转子是否轻松灵活，泵体内是否有金属碰撞的声音。（启泵前一定要盘车灵活，否则强制启动会引起机泵损坏、电机跳闸甚至烧损） 4·全开冷却水出入口阀门。（这一条多余，因为1.已说明了） 5·检查排水地漏使其畅通无阻。。（这一条是锦上添花的事，不是必要条件）6·开泵入口阀使液体充满泵体，适当地打开出口放空阀，排出泵内空气后，关闭放空阀。（这一条有点牵强，因为一般的出口没有放空阀，只有压力表接口处排气，但也危险）通常的做法是先开入口阀，再开暖泵阀升温，最后开一下出口阀后再关闭，这样即使泵内还有一部分气，但已不会影响泵的正常启动了） ?二、离心泵的启动 1·泵入口阀全开，启动电机，全面检查泵的运转情况。 2·检查电机和泵的旋转方向是否一致。（电机检修后的泵一定要检修此项，也很容易忽略而闹出笑话来） 3·当泵出口压力高于操作压力时，逐渐开大出口阀，控制好泵的流量压力。（出口全关启动泵是离心泵最标准的做法，主要目的是流量为0时轴功率最低，从而降低了泵的启动电流） 4·检查电机电流是否在额定值，超负荷时，应停车检查。（这是检查泵运行是否正常的一个重要指标） 在启动完后其实还需要检查电机、泵是否有杂音、是否异常振动，是否有泄漏等后才能离开， ?三、离心泵的维护： 1、离心泵在开泵前必须先盘车，检查盘根或机械密封处，是否填压过紧或有其他异 常现象。检查润滑油系统油路是否畅通，轴承箱油面不得低于油箱液面高度的2/3。 打开冷却水保持畅通无限，打开入口阀检查个密封点泄漏情况，检查对轮螺丝是否紧固，对轮罩是否完好。 2、正常运转时，应随时检查轴承温度。滑动轴承正常温度一般在65度以下。严密 注意盘根及机械密封情况，应经常检查震动情况及转子部分响声，听听是否有杂音。 3、热油泵启动前一定要利用热油通过泵体进行预热暖和。预热标准是：泵壳温度不 得低于入口温度60——80摄氏度，预热升温速度每小时不大于50度，以免温差过大损坏设备。 4、不得采取关入口阀的办法来控制流量，避免造成叶轮和其他机件损坏。 5、停用泵的检修必须按规定办理工作标票，并将出入口阀门关闭，放净泵体内的存 油，方准拆卸。 6、重油泵严禁电盘车，因泵体内存油粘稠，凝固而盘不动车时，应先用蒸汽将存油 暖化后再盘车，启动。 7、离心泵严禁带负荷启动，以免电机超电流烧坏。
Q/SY ×××××××××××××××××××企业标准 ××××××× 高压离心泵启停操作规程 20××－×－×发布 20×－×－×实施×××××××××××××××××××××发布
2 2
前言 本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由×××××公司标准化技术委员会提出。 本标准由×××××归口。 本标准起草单位：×××××。 本标准主要起草人：××××× I
高压离心泵启停操作规程 1范围 本规程规定了高压离心泵启停操作要求。 本规程适用于高压离心泵启停的操作。 2 操作前准备 2.1 操作人员2名，电工2名,穿戴好劳保用品，携带相应工具。 2.2 检查确认 H2S及可燃气体浓度合格，安全通道畅通。 2.3 检查确认离心泵以外工艺设施已经做好输水准备。 2.4 检查确认操作间照明完好，接地完好验电无漏电，各种标识齐备合格。 2.5 按照离心泵一保内容进行检查，确认完好。 2.6 检查确认压力表、温度计等齐全完好。 2.7 电工检查确认电力系统已做好送电准备。 3 启动操作 3.1 由电工将电送至控制箱内，并进行验电，确认无漏电。 3.2 导通离心泵进出口以外工艺流程，确认无渗漏。 3.3 缓慢打开泵进口阀门，确认无渗漏后，打开泵放空阀门进行排气，当气体排净后关闭放空阀，按泵启动按钮启动，检查确认泵轴运转方向正确。 3.4 当泵压达到输水压力值时，缓慢开启泵出口阀门，并根据运行需要适当控制泵出口阀门开度。 3.5 按照高压离心泵巡检要求和注水系统检查要求进行系统检查。 3.6 加密巡检，检查输水系统运行参数是否合理，检查工艺流程有无渗漏，并及时录取各种资料。 4 停泵操作 4.1 停运前，将容器内液位控制在低位，调整好离心泵进出口阀门以外工艺设施的生产状态。 4.2 缓慢关闭泵出口阀门后，按泵停止按钮，切断主控电源。 1
离心泵操作规程 欧阳光明（2021.03.07） 一、泵的结构说明 主要零部件：泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件。 泵的旋转方向：从驱动端看，按顺时针方向旋转 二、泵的启动顺序 1、检查泵的悬架体储油室之油位，控制在油位计中心线2毫米处左右的位置上。 2、检查电机转动方向是否正确，严禁反转。 3、有手转动联轴器，感觉松且轻重均匀，并注意辨别泵内有无摩擦声和异物滚动等杂音，如有则应设法排除，并将联轴器的防护罩安装好。 4、泵的安装位置低于液面时，启动前应打开吸入管路的闸阀，使液体充满泵内；如泵的安装位置高于液面时，启动前要灌泵或抽真空，使泵内和入管内充满液体，排净泵内空气。 5、打开入口阀门，关闭出口管路闸阀，起动电机（最好先点动，确认泵转动方向正确后才正式运行），开进出口压力表，在慢慢打开出口管路闸阀到所需位置。 6、要经常检查泵和电机的温升情况，轴承的温升不大于35℃，极限温度不应大于75℃。
7、注意悬架体储油室油位的变化，经常控制在规定范围内。为了保持油的清洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。一般情况，每运转1500ｈｒ后，要全部更化新油一次。 8、在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，待排除故障后才能继续运转。 9、绝不允许用吸入管路上的闸阀来调节流量，以免产生汽蚀。 10、泵一般不宜在低于30%设计流量下长期运转，如果必须在该条件下使用时，应在出口管路上安装旁通管，使泵的流量达到规定使用的范围。 三、换泵程序 3.1、切换的泵要做好开泵前的检查和准备工 作。 3.2、按正常开泵程序启动备泵。 3.3、待切换的泵压力、流量正常后，停被切换泵。 四、停车 4.1、慢慢关闭出口管路闸阀，停止电机。 4.2、关闭出口压力（真空）计，灌注情况还要关闭吸入管路闸阀。如果密封采用外部引液时，还要关闭外引液阀门。 4.3、如环境低于液体凝固点时，，要放净泵内的液体，以防冻裂。 4.4、长时间停止使用的泵，除将泵内的腐蚀性液体放净外，还要用清水冲洗干净。尤其是密封室要认真冲洗干净，最好是将泵拆下清洁后重新安装好，并将泵的进出口封闭后妥善保管。
操作规程编号：LX-FS-A15141 离心泵操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
离心泵操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、启机前准备工作：检查离心泵和电机是否完好备用，轴承润滑油脂是否合乎要求，油盒油位是否合适，各部位的螺丝是否松动、缺少，盘泵3-5圈，看转动是否灵活自如，泵内有无杂音，检查联轴器有无偏磨，是否紧固。 2、启机前检查各阀门：泵进口阀门是否全部打开，平衡管阀门、平衡管压力阀门是否打开，将泵轴承、盘根盒的冷却水阀门打开，并控制好流量，检查泵出口阀门是否关闭，泵回流阀门是否关闭，打开泵出口放空阀门，将泵内空气放净，随后立即关闭。 3、启动操作：1）启动前泵工、电工（高压离

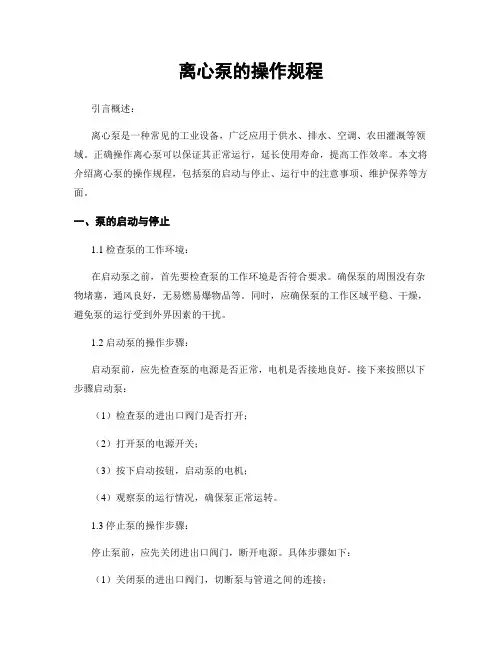

离心泵的操作规程 1 主题内容和适用范围 本规程规定了离心泵操作、检查维护的内容和要求。 本规程适用于公司各单位离心泵岗位。 2 岗位职责 2.1 负责离心泵的启停操作工作。 2.2 负责离心泵正确使用及日常维护保养工作。 2.3 负责离心泵的巡回检查及故障处理工作。 2.4 负责离心泵运行记录的填写工作。 3 操作、检查、维护保养内容及要求 3.1 操作 3.1.1 启动前的准备工作 a）检查离心泵和电机是否完好备用。 b）检查轴承润滑油脂是否合乎要求，油盒油位是否合适。 c）检查各部位的螺丝是否有松动、缺少现象。 d）检查电机、泵周围有无杂物。 e）盘泵3—5圈，看转动是否灵活自如，细听泵内有无杂音。 f）检查联轴器有无偏磨，是否紧固。 g）检查各阀门： 1）泵进口阀门是否全部打开。 2）平衡管阀门、平衡管压力表阀门是否打开。 3）将泵轴承、盘根盒的冷却水阀门打开，并控制好流量。 4）泵出口阀门是否关闭。 5）泵回流阀门是否关闭。 6）打开泵出口压力表阀门。 7）打开泵出口放空阀门、将泵内空气放净，随后立即关闭。 h）向有关单位（变电所、水井、调度）联系汇报情况。 i）检查大罐水位。
j）供电电压在340V—420V之间，供电设备完好。 3.1.2 启动操作 a）启动前泵工、电工（高压离心泵）必须联系配合好，并让其他人员注意安全，以免发生危险。 b）按启动按钮，注意电流变化情况。 c）观察泵压升至泵最大压力时，将出口阀门慢慢打开，保持泵压平稳。 d）泵启动后必须按照听、看、摸、想、闻的方法，对机泵进行全面检查，如发现异常情况，立即停泵检查并排除。 3.1.3 倒泵操作 a）按启动前的检查和启动操作步骤启动备用泵。 b）待备用泵启动后,慢关应停泵阀门,同时慢开备用泵出口阀门,使干线压力波动控制在规定范围以内,按要求停应停泵。 c）做好倒泵原因及时间记录。 3.1.4 停泵操作 a）向上级调度汇报，由调度统一协调处理。 b）将泵出口阀门慢慢关闭。 c）注意干线压力，并保持干压稳定。 d）按停止按钮停泵。 e）记录停泵时间。 3.2 巡回检查 3.2.1 检查泵供液。 3.2.2 检查润滑，看润滑油液面是否合适。 3.2.3 检查冷却水情况，水压要求在规定范围内。 3.2.4 检查调整盘根漏失、漏失量在规定范围内，盘根盒的温度不得超过70℃。 3.2.5 各仪表指示（泵压、干压、电流、电压等）是否正常。 3.2.6 检查各部管路阀门是否有漏失现象，特别要注意吸入管路不准进气，以免影响泵正常工作。 3.2.7 各轴承温度，滑动轴承不得超过70℃，滚动轴承不得超过80℃。 3.2.8 检查机泵振动不超标准。
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 离心泵操作规程(通用版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
离心泵操作规程(通用版) 1、启机前准备工作：检查离心泵和电机是否完好备用，轴承润滑油脂是否合乎要求，油盒油位是否合适，各部位的螺丝是否松动、缺少，盘泵3-5圈，看转动是否灵活自如，泵内有无杂音，检查联轴器有无偏磨，是否紧固。 2、启机前检查各阀门：泵进口阀门是否全部打开，平衡管阀门、平衡管压力阀门是否打开，将泵轴承、盘根盒的冷却水阀门打开，并控制好流量，检查泵出口阀门是否关闭，泵回流阀门是否关闭，打开泵出口放空阀门，将泵内空气放净，随后立即关闭。 3、启动操作：1）启动前泵工、电工（高压离心泵）必须联系配合好，并让其他人员注意安全，以免发生危险。2）按下启动按钮，注意电流变化情况。3）观察泵压升至泵最大压力时的情况，将出口阀门慢慢打开，保持泵压平稳。4）启动后，必须按照听、看、摸、
想、闻的方法，对机泵进行全面检查，如发现异常情况，立即停泵检查并排除。 4、倒泵操作：1）按启动前的检查和启动操作步骤启动备用泵。2）待备用泵启动后，慢关应停泵阀门，同时慢开备用泵出口阀门，使干线压力波动控制在规定范围以内，按要求停应停阀门。 5、停泵操作：1）将泵出口阀门慢慢关闭。2）注意干线压力，保持干压稳定。3）按停止按钮停泵。 6、巡回检查时应注意：1）检查泵供液。2）检查润滑，看润滑油液面是否合适。3）检查冷却水情况，水压要求在规定范围内。4）检查调整盘根漏失、漏失量是否在规定范围内，盘根盒的温度不得超过70℃。5）各仪表指示是否正常。6）检查各部管路阀门是否有漏失现象，特别注意吸入管路不准进气，以免影响泵正常工作。7）滑动轴承温度不得超过70℃，滚动轴承温度不得超过80℃。8）检查机泵振动不超标准。9）流量计投入运行，观察其流量。 云博创意设计 MzYunBo Creative Design Co., Ltd.
离心泵设计 目录 1 概述 (2) 2 工艺说明 (2) 2.1 工艺简介 (2) 2.2 物料性质 (2) 2.3 工作温度 (2) 2.4 工作压力 (2) 2.5 尺寸参数 (2) 2.6 其他说明................................. 错误！未定义书签。 3 机械设计....................................... 错误！未定义书签。 3.1 材料选择................................. 错误！未定义书签。 3.2 结构设计 (3) 3.3 设计参数 (3) 4 零部件的选型 (4) 4.1 法兰的选型 (4) 4.2 泵体的选型 (4) 4.3 叶轮的选型 (4) 4.4 其他零部件的选型 (4) 5 总结 (4) 参考文献 (5)
1 概述 本门课程是关于化工机械与设备的基础课程，完成一项相关设计是课程学习的主要目的，也是学好课程的重要方法。 目的是将论运用于实践，提高综合运用知识的能力。 本课程设计的目标是提高查阅资料、理论计算、工程制图、数据处理的能力。 完成本设计需要先学好理论知识再参考各类标准按照规范完成作品。 本设计的主要内容有确定工艺参数、确定材料与结构、完成相关计算以及零部件选型。 2 工艺说明 2.1 工艺简介 即合成氨的生产工艺，工艺大致流程如下： 造气→半水煤气脱硫→压缩机1，2工段→变换→变换气脱硫→压缩机3段→脱硫→压缩机4，5工段→铜洗→压缩机6段→氨合成→产品NH 3 本设备主要在其中起输送液体作用。 2.2 物料性质 水在70℃下的物性数据： 热导率：λ 2 = 0.624 W/(m?℃) 粘度：μ 2 = 0.742×10-3 Pa?s 2.3 工作温度 热流体进口温度70℃。 2.4 工作压力 根据工艺要求，设备允许压强不大于2×105Pa。 2.5 尺寸参数 外型尺寸 L: 352 H:320 a:80 h:180

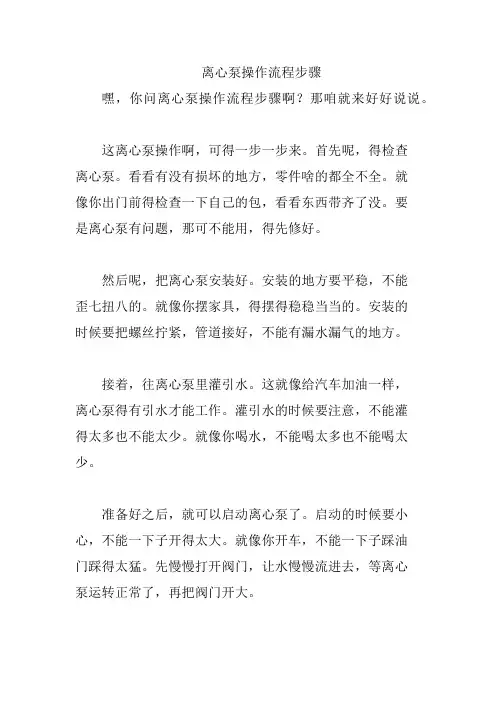

离心泵操作步骤
化工离心泵的工作原理 电动机通过泵轴带动叶轮高速旋转，叶轮间的液体随之旋转。由于离心力的作用，液体从叶轮中间甩向叶轮边缘，液体的动能增加。当液体进入泵壳后，由于蜗型泵壳的流道逐渐增大，液体的流速逐渐降低，其中一部分动能转变为静压能，从而以较高的压强被压出。当泵内液体从叶轮中间被甩向叶轮边缘时，在叶轮中心形成了没有液体的局部真空，造成了储槽液面处与叶轮中心的压强差，在这个压强差的作用下，液体便沿吸入管连续不断的被吸入到叶轮中心，补充排出的液体。只要叶轮连续旋转，液体便不断的被吸入排出。 1化工离心泵启动步骤 1.1检查油位、油质，注意连轴器螺栓及地脚螺栓是否松动。 1.2将出口阀关闭后，全开进口阀，引液入泵体，注意排气并盘车。 1.3打开出口压力表根部阀，检查并打开泵休保护阀。 1.4打开泵机封冷却水，调节其压力在说明书要求的范围内。 1.5启动泵缓慢打开出口阀送液，并检查泵运行情况。 2化工离心泵停止步骤 2.1关泵出口阀。 2.2按停车电钮。 2.3关闭机封冷却水。（冬天为防冻，不允许关闭） 2.4关闭进口阀。及时冲洗泵的进出口管线。 3化工离心泵切换步骤 3.1按开车步骤先将备用泵启动送液。 3.2按停车步骤再将原运行设备停下。 4化工离心泵运行中注意事项 4.1泵的流量扬程是否稳定并符合要求、电流是否稳定。 4.2机组是否有异常声响，振动是否过大。 4.3轴封是否泄漏。
4.4轴承温升35℃，最高温度不得大于90℃。 5启动离心泵前为什么要关闭出口阀 为防止过压引起电流过高，对电动机有过高电流的保护作用。因为电动机启动电流是正常运转时的5-7倍。为了减少启动电流保护电机，以防止电机烧坏，启动时必须关闭出口阀门。但是注意关闭时间不能超过2-3分钟以防止泵内产生汽化。 6化工离心泵不打液的原因及处理 7化工离心泵振动大、有杂音的原因及处理 8化工离心泵流量小或扬程低的原因及处理
离心泵 第一部分 开 泵 A 级 操作框架图 1．离心泵 开泵准备 1．1投用辅助系统 1．1． 1 投用冷却水系统离心泵 1．1． 2投用润滑油系统 1．1．3投用填料冷却蒸汽 2．离心泵灌泵 2．1常温泵灌泵 2．2高温泵灌泵 2．3液化气泵灌泵 2．4减底泵灌泵暖泵 3．离心泵开泵
3．1启动电动泵 3．2启动透平泵 4．启动后的调整和确认4．1泵 4．2动力设备 4．3工艺系统 4．4补充操作
B级开泵操作 适用范围： 用电机或透平驱动的泵：常温泵、高温泵、液化气泵、减底泵初始状态： 说明 （P）一泵单机试运完毕 （P）一泵处于无工艺介质状态 （P）一确认联轴器安装完毕 （P）一确认防护罩安装好 （P）一泵的机械、仪表、电气确认完毕 （P）一泵盘车均匀灵活 （P）一泵的入口过滤器干净并安装好 （P）一确认冷却水引至泵前 （P）一确认润滑油系统符合要求 （P）一确认油箱液位正常 （P）一确认轴承箱油位正常 （P）一确认润滑油化验分析合格 （P）一确认润滑油泵完好备用 （P）一确认密封液系统符合要求 （P）一确认泵的出口和入口阀关闭 （P）一确认预热线上的阀关闭
（P）一确认密封油线的阀关闭 （P）一确认泵的密闭排凝阀关闭 （P）一泵的排凝和放空阀打开 （P）一确认泵的电动机开关处于关或停止状态，联锁解除 （P）一确认电动机断电 （P）一确认透平处于热备用状态（见透平操作规程） 1．离心泵开泵准备 ［P］一关闭泵的排凝阀 ［P］一关闭泵的放空阀 （P）一确认压力表安装好 ［P］一投用压力表 l．1投用辅助系统 l．l．l 投用冷却水 ［P］一打开冷却水给水阀和排水阀（轴承箱、填料箱、泵体、油冷却器）（P）一确认回水畅通 1．1．2 投用润滑油系统 （I）一确认压力低报警（PSL）指示灯亮 （I）一确认压力低低报警（PSLL）指示灯亮 ［P］一投用油箱预热系统 ［P］一准备好润滑油系统流程 ［P］一启动润滑油泵 ［P］一过滤器，油冷器充油排气 （P）一确认油路畅通，无泄漏 （I）一确认压力低低报警（PSLL）灯熄灭 （I）一确认压力低报警（PSL）灯熄灭 （I）一确认润滑油压力正常 ［I/P］一做备用泵自启动试验 ［I/P］一做低油压联锁停泵试验 （P）一确认油过滤器差压在正常范围内
1离心泵的工作原理 1.1 离心泵的工作原理 叶轮安装在泵壳内，并紧固在泵轴上，泵轴由电机直接带动。泵壳中央有液体吸入与吸入管连接。液体经吸入管进入泵内。泵壳上的液体排出口与排出管连接。 在泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。 1.2离心泵的主要部件 主要部件有叶轮、泵壳和轴封装置。 叶轮：叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。 开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。 泵壳：作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。 轴封装置：作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。 常用轴封装置有填料密封和机械密封两种。 2.离心泵的主要技术参数
长江大学 毕业设计开题报告 题目名称离心泵设计及基于solidworks 三维设计院（系）机械工程学院 专业班级装备11001 学生姓名胡强 指导教师门朝威 辅导教师门朝威 开题报告日期2014.04.10
离心泵设计及基于solidworks 三维设计 学生：胡强机械工程学院 指导老师：门朝威机械工程学院 一、题目来源： 生产实际 二、研究目的和意义： 泵是一种通用的工业机械，特别是离心泵，可以说在是在工业生产中不可缺少的一部分，而在工业生产中，研究泵往往是为了更加高效的液体介质输送水力和结构，能适合更多（甚至是苛刻）的工况条件，泵的生命周期成本更低，环 三、阅读的主要参考文献及资料名称 [1] 关醒凡.现代泵技术手册[M].北京：宇航出版社，1995 [2] 濮良贵，纪名刚.机械设计[M].西安：高等教育出版社，2006 [3] 柴立平.泵选用手册[M].北京：机械工业出版社，2009 [4] 侯作富，胡述龙，张新红.材料力学[M].武汉：武汉理工大学出版社，2012 [5] 张锋，古乐.机械设计课程设计手册[M]. 北京：高等教育出版社，2002 [6] 李世煌，吴桐林.水泵设计教程[M]. 北京：机械工业出版社，1987 [7] 于慧力，冯新敏.轴系零部件设计与实用数据查询[M]. 北京.机械工业出版社， 2010 [8] 王朝晖.泵与风机[M].北京.中国石化出版社，2007 [9] 钱锡俊，陈弘.泵与压缩机[M]. 山东.石油大学出版社，1994 [10] 李云，姜培正.过程流体机械[M]. 北京.化学工业出版社，2008 [11] 汪云英，张湘亚.泵与压缩机[M]. 北京：石油工业出版社,1985 [12] 袁恩熙.工程流体力学[M].北京：石油工业出版社，2012 [13] 查森.叶片泵原理及水力设计[M]. 北京：机械工业出版社,1987 [14] Mario ?avar.Improving centrifugal pump efficiency by impeller trimming .[D].Desalination 249(2009)654-659
文档编号:TSS_PUMP.DOC 离心泵单元仿真培训系统 操作说明书 北京东方仿真软件技术有限公司 二〇〇六年十月
目录 一、工艺流程说明2 1、离心泵工作原理基础2 2、工艺流程简介4 3、控制方案5 4、设备一览6 二、离心泵单元操作规程6 1、开车操作规程6 2、正常操作规程8 3.停车操作规程9 4、仪表及报警一览表11 三、事故设置一览12 四、仿真界面14 附：思考题17
一、工艺流程说明 1、离心泵工作原理基础 在工业生产和国民经济的许多领域，常需对液体进行输送或加压，能完成此类任务的机械称为泵。而其中靠离心作用的叫离心泵。由于离心泵具有结构简单，性能稳定，检修方便，操作容易和适应性强等特点，在化工生产中应用十分广泛，据统计超过液体输送设备的80%。所以，离心泵的操作是化工生产中的最基本的操作。 离心泵由吸入管，排出管和离心泵主体组成。离心泵主体分为转
动部分和固定部分。转动部分由电机带动旋转，将能量传递给被输送的部分，主要包括叶轮和泵轴。固定部分包括泵壳，导轮，密封装置等。叶轮是离心泵中使液体接受外加能量的部件。泵轴的作用是把电动机的能量传递给叶轮。泵壳是通道截面积逐渐扩大的蜗形壳体，它将液体限定在一定的空间里，并将液体大部分动能转化为静压能。导轮是一组及叶轮旋转方向相适应，且固定于泵壳上的叶片。密封装置的作用是防止液体的泄漏或空气的倒吸入泵内。 启动灌满了被输送液体的离心泵后，在电机的作用下，泵轴带动叶轮一起旋转，叶轮的叶片推动其间的液体转动，在离心力的作用下，液体被甩向叶轮边缘并获得动能；在导轮的引领下沿流通截面积逐渐扩大的泵壳流向排出管，液体流速逐渐降低，而静压能增大。排出管的增压液体经管路即可送往目的地。及此同时，叶轮中心因为液体被甩出而形成一定的真空，因贮槽液面上方压强大于叶轮中心处，在压力差的作用下，液体不断从吸入管进入泵内，以填补被排出的液体位置。因此，只要叶轮不断旋转，液体便不断的被吸入和排出。由此，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮。 离心泵的操作中有两种现象应当避免：气缚和气蚀。 气缚是指在启动泵前泵内没有灌满被输送的液体，或在运转过程中泵内渗入了空气，因为气体的密度小于液体，产生的离心力小，
附录二普通离心泵操作规程 0 本规程适用范围 本操作规程适用于180×104t/a蜡油加氢脱硫和300×104t/a柴油加氢精制联合装置的一般离心泵的开停操作、切换及故障处理等。具体包括的设备见下表： 序号工艺编号名称型号 1 P3103/A、B 脱硫化氢塔顶回流泵50AYⅡ60 2 P3104/A、B 产品分馏顶回流泵150AYⅡ75 3 P3105/A、B 蜡油泵200AYⅡ150X2C 4 P3106/A、B 柴油泵100AYⅡ120 5 P3109/A、B 燃料气脱硫塔贫溶剂泵MC50Bx4(Φ205) 6 P3110/A、B 溶剂再生塔顶回流泵50AYⅡ60A 7 P3112/A、B 贫溶剂接力泵ZA100-200B(Φ198) 8 P3114 放空油泵80AYⅡ100A 9 P3117/A、B 脱硫化氢塔底泵250AYSⅡ80B 10 P3119/A、B 给水泵4GC-8x2 11 P3120/A、B 给水泵4GC-8x4 12 P3122 撇油泵40AYⅡ40x2B 13 P3123/A、B 含硫污水泵ZA50-250C(Φ230) 14 P3124/A、B 冲洗油泵65AYⅡ100B 15 P3125/A、B 贫溶剂泵ZA100-200B(Φ198) 16 P3126/A、B 原料油过滤器污油泵ZA25-315D(Φ285) 17 P3127/A、B 产品分馏塔中段回流泵100AY-60 18 P2103/A、B 脱硫化氢塔顶回流泵50A-ZY60 19 P2104/A、B 产品分馏塔顶回流泵80A-ZY100A 20 P2105/A、B 柴油泵DSJHP8x10x15R 21 P2106/A、B 分馏塔底重沸炉泵300JSLⅢ140 - 1 -
离心泵的启停操作 启泵前的准备工作： (1)、认真填写好操作票，按操作规程进行检查。准备好相关的工具。 （2）、检查机泵周围有无杂物，各部位螺栓是否松动。检查电气设备、电源线和接地线是否完好（电阻不大于4Ω）。 （3）、检查压力表等各种仪表是否齐全准确，灵活好用，是否在有效使用期限内，并打开压力表阀门。（4）、检查并调整轴封或盘根压盖，漏水孔应无堵塞 （5）、有冷却循环系统的机泵应检查系统良好，并打开阀门。 （6）、检查机泵润滑油油质是否合格，油位应在规定范围内。（机油在润滑室看窗的1/3~1/2之间，润滑脂在润滑室的80%左右） （7）、检查联轴器是否同心，端面间隙是否合适（轴向间隙小于0.06mm，径向间隙小于0.08mm，端面间隙在5~8mm之间）。按泵的旋转方向盘泵3~5圈，运转灵活，无卡阻现象。 （8）检查大罐液位应符合启泵条件（液位在1/2以上），并打开出罐阀门。 （9）、缓慢打开泵进口阀门，向泵及过滤器内充满液体，同时打开放气阀门，排净泵及过滤器气体，排气完毕关闭放气阀门。检查流程法兰各密封部分是否渗漏，并活动出口阀门。 （10）、侧身合闸送电，检查电源电压（在360~420V之间）是否均衡。 （11）、启泵前与相关岗位进行联系，做好启泵工作。 启泵操作： （12）、启泵。按启泵按钮时，用力要均匀，按到位。 （13）、调节泵压。当电流表指针从最高处下降，二次起跳，泵压上升平稳后，方可打开出口阀门，并根据生产需要调节泵压、电流、以达到需要的流量值。 启泵后的检查： （14）、启泵后检查泵压、管线压力、电流、电压是否正常。电流不得超过电机的额定电流。 （15）、听各部声音是否异常，发现噪音和异常声音应立即停泵检查。 （16）、检查机泵振幅不超过规定值（振幅小于0.06mm为合格）。 （17）、检查轴承温度不超过65℃，电机温升不超过70℃。 （18）、检查泵密封填料漏失量应控制在10~30滴/min之间。 （19）、检查润滑油油位在看窗的1/3~1/2之间。 （20）、检查泵和管路有无渗漏和进气的地方，（特别保证吸入管和轴端密封处不漏，否则会影响泵的吸入）。（21）、泵运行正常后，与相关岗位联系，随时注意罐位变化，防止泵抽空，罐溢流，并挂上运行牌。（22）、每2h对机泵进行检查，记录相关生产数据，并做好全部记录。 （23）、收回工具，清洁现场。 停泵操作： （1）、接到通知，填写好操作票，准备相关工具，与相关岗位联系，切换好流程，做好停泵前的准备工作。（2）、缓慢关小泵的出口阀门，当电流表指针下降接近空载电流值时，按停止按钮，迅速关闭出口阀门。（3）、泵停稳后按泵的旋转方向盘泵3~5圈运转灵活，关闭进口阀门。 （4）、拉下闸刀，断开电源。 （5）、放空。长期停运的泵，打开放空螺丝，放进泵内液体，挂好停运牌。 （6）、停运完毕，做好停运记录。 （7）、收回工具，清洁现场。 技术要求与注意事项： （1）正确填写操作票，值班干部或班长监督。 （2）未盘泵，未排气会损坏设备，延误启泵。 （3）进口阀门未全开会产生泵抽空，气蚀、损坏设备。 （4）启泵前，应注意出口阀门一定要关严。 （5）有流量计的机泵启泵前检查流量计，记好底数，打开进出口阀门。 （6）机泵运行中应检查流量计的运行情况是否正常。
泵的设计方法及其发展趋势 刘华志1,王春波2(1.焦作工学院机械工程系,河南焦作454000;2.河南省武陟县电业局,河南武陟454350) 摘要: 叙述了泵的各种设计方法,认为计算机辅助设计将成为泵设计行业的主流发展方向,借助于计算机辅助设计可以大大的缩短设计周期,并可按规定目标对泵进行快速优化,从而大大减少试验的次数,降低生产成本. 关 键 词:泵;相似设计法;速度系数法;CAD中图分类号:TH164 文献标识码:A 文章编号:1007 7332(2003)03 0214 031 传统设计方法在传统的泵设计方法中,设计人员把许多半经验公式应用于设计中,对于泵主要技术参数的确定主要有相似设计法和速度系数法. 1.1 相似设计法相似设计法是根据流体力学中的相似原理,选用性能好且与所设计泵相似的模型泵,对其过流部分的全部尺寸进行放大或者缩小而进行设计.其对模型泵的要求是: 与设计泵具有相等或者相似的比转速; 效率、抗气蚀性能、特性曲线均符合要求;!技术资料齐全;?所设计的泵和模型泵雷诺数之比Re/Rem=1.0~1.5.这样设计出的泵一般具有和模型泵相等或者相近的性能.对于实型泵的参数用注脚#p?表示,对模型泵的参数用注脚#m?表示.有上式可以推出两台相似泵的尺寸关系(2)相似设计法简单、方便, 但也存在以下几个方面的问题[2]: (1)关于性能和效率问题.在进行相似设计时,所有的换算都是在模型泵和实型泵效率相等的条件下进行的.实际上,相似放大或缩小时泵的效率并不完全相等,如果实型泵比模型泵大,则实型泵的实际扬程和效率比计算值略大一些,实型泵和模型泵尺寸相差的越大,扬程和效率计算值和实际值差的越大.因此在选择模型泵时,应尽可能选择尺寸差的不大的泵. (2)关于结构形式的影响.如果模型泵和实型泵结构形式相差太大,则实型泵不再具备模型泵性能的优点.例如:锅炉给水泵功率大、轴径粗,如果用一般单级悬臂泵模型相似设计给水泵,则效果不好.因此,应尽量选用同一种结构形式的模型进行相似设计. (3)关于修改模型问题.设计泵时,如果找不到与比转数ns完全相等的模型,则可以找比转数相接近的模型来进行修改,通常用修改模型泵流量的办法来改变模型泵的比转数,使之等于要设计的比转数,这就带来一定的误差. (4)关于气蚀相似问题.根据相似原理,相似泵的气蚀转数C应该相等.但实践表明,2台泵要做到入口部分完全相似是非常困难的,所以,实型泵的气蚀性能参数最后应该以实际试验值为准.(5)关于修正实型泵入口部分.在进行设计时,要保证模型泵和实型泵完全相似,特别是入口部分的完全相似是很困难的,因为泵的结构形式、叶片厚度、相对粗糙度、雷诺数和液体粘度都影响叶轮入口的相似.一般情况下,小泵放大,轮毂直径过小,而大泵缩小,轮毂直径过大,所以要根据具体情况修正实型泵入口部分.总之,用相似设计法虽然很方便,但它只能保持在原有水力模型的水平.因此,在采用相似设计法时,必须结合模型试验,不断分析和改进原有模型不足之处,逐步提高产品水平. 1.2 速度系数法速度系数法就是设计时按ns选取速度系数,作为设计叶轮尺寸的依据.速度系数法实质也是相似设计,只是它是建立在一系列而不是1台相似泵的基础上,它是利用大量的经验公式、统计系数计算各个过流部件的尺寸.对于缺少合适的模型泵的情况,一般都广泛地采用速度系数法来确定泵各部件的尺寸.速度系数法总的经验公式和半经验公式很多,对于同一个变量的确定往往有不同的经验公式可以利用,因而不是生搬硬套就能设计出优秀的水力设计,而往往要融入设计人员的经验和智慧.和相似设计法一样的是,用速度系数法进行产品设计时,虽然设计计算比较方便,但是产品只能保持原有的水平.因此,在采用速度系数法设计产品时,应结合模型试验,不断创造新的优秀的模型,并充分应用这些模型的速度系
离心泵操作法 1、初次开车步骤 1．1 开车前的准备 （1）在开车前，必须仔细地把所有污染物杂物从配管各泵体清洗出去，对于焊接配管结构，必须尽量地把小焊珠和毛剌清除干净。（2）认真检查泵的出入口管线阀门、法兰、压力表出口过滤器是否 安装齐全、符合要求，底脚螺丝及其它连接部份有无松动。 （3）排尽防护油，并用轻油冲洗轴承座，并让它溢出，泵体内腔短 时间冲洗机械密封。 （4）通过放气孔（塞）注入润滑油，直至连接弯管垂直部分出现液 面为止，然后将恒液位加油器的储油器灌满油，并迅速转回到操作 位置。 （5）检查联轴节找准情况，检查出口阀是否关闭。 （6）进口阀全开，使泵内充满液体，如果是多级泵，应打开此泵的 平衡阀，打开压力表，打开排气、排污阀，排完关死。 （7）机械密封进行静压试验，检查有无泄漏现象，如泄漏，应查明 原因，并设法消除。 注意：使双端面机械密封室内完全排空后再充液保持必须的压力， 使辅助填料层内的填料不致压得太紧。 （8）打开密封油（水）、冷却水、冲洗液、平衡管等管线上的阀门，使水、油畅通，对于高温泵和介质易凝固的泵，启动前要预热。（9）按规定的转向盘动泵，在较快平衡，确认无问题后启动电机几 秒钟，以检查转向，并使之与规定的转向一致，装好安全罩。 1．2 开车 （1）驱动电机（最大启动次数为12次/时） （2）当压力表压力高于操作压力时，慢慢打开出口阀，调节压力至 正常。 （3）检查 A、物料温度，进出口压力，流量、电流表读数是否不超过和低于规 定值。 B、轴承温度，润滑油油位是否异常。如轴承冒烟，润滑油漏等。 C、有无振动、杂音等。 2、正常开车步骤 （1）泵进口阀全开对泵体充液，排污、排气阀打开，排完关好。
离心泵类设备操作规程示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
离心泵类设备操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、开车前的准备： 1、保证泵的各紧固件完整、紧固； 2、检查油箱内的油位是否达到要求，正常油位是 1/2~2/3处； 3、盘动联轴器，看是否转动灵活，有无摩擦声； 4、点动检查电机旋转方向是否正确。 二、开车 1、检查关闭出口阀门，开启密封冷却水和进口阀门； 2、启动电机，调节出口阀门，使压力到规定范围，直 到正常运行； 三、停车 1、慢慢关闭出口阀门，停电机，关闭进口阀
2、关闭密封冷却水 3、若长期停车，将泵卸下清洗、重装，并每隔一段时间盘车或启动一次，确保设备完好。 四、日常检查维护： 1、泵的表面是否卫生，油漆是否完整。 2、泵的压力是否超标（压力表应有红线） 3、各种阀门、管线是否畅通，有无堵、漏现象。 4、油杯、油箱的油位是否达到要求。 5、轴承的温度是否超过45℃，泵有无振动、电流是否在额定允许范围。 6、轴封是否泄漏严重，一般不超过10滴/分。 7、安全罩是否齐全好用。 8、基础、泵座是否坚固完整，地脚螺丝及其它联接螺丝是否有松动现象。 9、运转是否平稳、有无杂音。
一、消防水泵 ?停操作 1、 动前的 ?查 1） 查1#配电柜门 ?电压指示 ?常 2） 查1#配电柜内1?#、2#消防水泵 ?气开关已 ?。 3） 查两回 ?热继电器 ?动作指示 4） 查1FC?U熔断器 ?好。 2、消防水泵 ?同停方 ?的操作 1# 消防水泵 ?动,2#消防水泵 ?投 1）消防栓、消防系统 ?消防生活水?池管网压 ?动 停消?防水泵方? a.1# 消防水泵 ?动2#消防水泵 ?投条件：生活水泵 ?水池水位 ?许 b.将消防水泵?操作箱转 ?开关右旋 ?45度。 c.消防栓按 ?或消防系统?动信号 ?动1#消防水泵。 d.消防水泵 ?操作箱停 ?1#消防水泵 ?行。 e. 生活水池 ?位低 下下?限水位 动?停1#消防水泵 ?行。 f. 1#消防水泵 ?行故障停 ?行， 动 动2?#消防水泵 ?行。 2# 消防水泵 ?动1#消防水泵 ?投 a.2# 消防水泵 ?动1#消防水泵 ?投条件：生活水泵 ?水池水位 ?许。 b.将消防水泵?操作箱转 ?开关左旋 ?45度。 c.消防栓按 ?或消防系统?动信号 ?动2#消防水泵。
d.消防水泵 ?操作箱停 ?2#消防水泵 ?行。 e.生活水池 ?位低 下下?限水位 动?停2#消防水泵 ?行。 f.2#消防水泵 ?行故障停 ?行， 动 动1?#消防水泵 ?行。 2)水泵 现 ?停消防水?泵方 1# 消防水泵 ?行 a.手动消防水?泵条件：（1)收到消防栓?、消防系统 ?动信号 (2)生活水泵 ?水池水位 ?许 b.将消防水泵?操作箱转 ?开关右旋 ?90度。 c.在消防水泵?操作箱手动?动1#消防水泵。 d.在消防水泵?操作箱停?1#消防水泵 ?行。 e.生活水池 ?位低 下下?限水位 动?停1#消防水泵 ?行。 f.1#消防水泵 ?行故障停 ?行 2# 消防水泵 ?行 a.手动消防水?泵条件：（1)收到消防栓?、消防系统 ?动信号 (2)生活水泵 ?水池水位 ?许 b.将消防水泵?操作箱转 ?开关右旋 ?90度。 c.在消防水泵?操作箱手动?动2#消防水泵。 d.在消防水泵?操作箱停?2#消防水泵 ?行。 e. 生活水池 ?位低 下下?限水位 动?停2#消防水泵 ?行。 f. 2#消防水泵 ?行故障停 ?行 二、消防 动 ?水泵 停操?作 1、 动前的 ?查
实习期技术报告 天津市普友机电设备制造有限公司技质部水泵设计师李永超 2013年1月
目录 (一)公司简介，产品分类、运用、条件 (二)转速的确定和绘制 (三)叶轮设计程序 (四)导叶设计 (五)叶片的厚度和夹角 (六)叶片进出口安放角的选择 (七)叶片切割 (八)汽蚀问题 (九)轴向力平衡方法 (十)水锤 (十一)进出流道的设计 (十二)取证资料 (十三)柴油机消防泵总结
QHBC：Q≤2500立方米/时 QWW：Q≤2500立方米/时 QSB：Q≤15000立方米/时 QHBX：H≤250m H≤500m H≤50m 潜没深度≤70m 潜没深度≤70m 潜没深度≤150m 电机功率≤5600kw 电机功率≤2000kw 叶片泵： 1.可靠性才是最重要的，评比时用效率 2.设计叶片泵考虑：效率、性能曲线形状和空化 3.性能曲线： 扬程-流量（H-Q） 轴功率-流量（P a-Q） 效率-流量（η-Q）
?=0.02～0.3 叶轮出口宽度比：b2D2 叶片出口安放角：β2=10°～50° 叶片数：Z=2～12 ?=0.08～0.3 叶轮轴面流道转弯半径：R T D2 ?=0.1～1.5 叶轮进、出口面积比：A0A2 ?=0～0.7 叶轮进口轮毂比： r=D h D0 中间轴面流线相对水泵轴中心线的夹角：θ=0°～90°中间流线叶片进口边角位置：θ =0～θ x 叶片空化系数：σb=0.08～0.15
（二）、转速的确定与绘制 1.泵转速的确定 考虑因素：1）.泵的转速越高，泵的体积越小，重量轻 2）.转速和比转速有关，而比转速和效率有关，所以转速和比转速结合起来确定 3）.考虑原动机的种类和传动装置 工作转速小于第一临界转速（n＜n c）的轴，称为刚性轴，n≤0.8n c 工作转速大于第一临界转速（n＞n c）的轴，称为柔性轴，1.3n c≤n≤0.7n c2（n c2为第二临界转速） ，H—对于多级泵，取单级扬程。同一台泵在不同工况下具2.比转速n s=3.65n√Q H34? 有不同的n s值，作为相似准则的n s是指最高效率点工况下的值。 确定比转速：n s=120～210的区域，水泵的效率最高，n s﹤60的泵效率显著下降。比转速和泵的级数有关，级数越多，n s越大。卧式泵一般不超过10级，立式深井泵级数多达几十至几百级。 3.低比转速泵：高扬程小流量，零流量时轴功率小，应关阀启动；高比转速:低扬程大流量，零流量时轴功率大，应开阀启动。
