Traceroute和tracert的原理分析实验
作者：王富霖

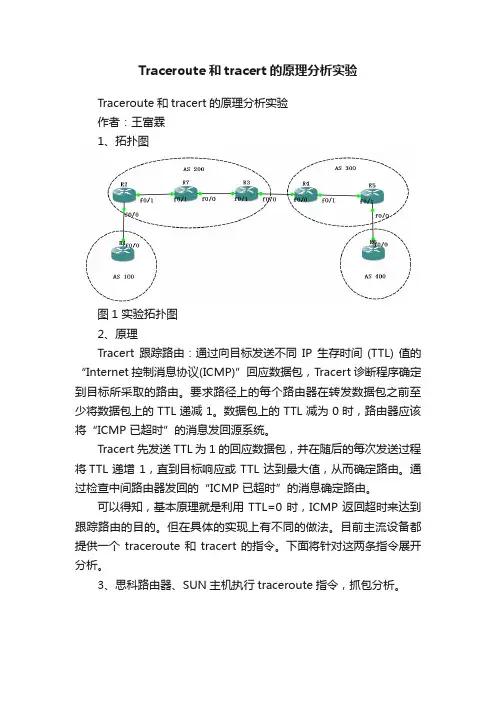

1、拓扑图
图1 实验拓扑图
2、原理
Tracert跟踪路由：通过向目标发送不同 IP 生存时间 (TTL) 值的“Internet 控制消息协议(ICMP)”回应数据包，Tracert 诊断程序确定到目标所采取的路由。要求路径上的每个路由器在转发数据包之前至少将数据包上的 TTL 递减 1。数据包上的 TTL 减为 0 时，路由器应该将“ICMP 已超时”的消息发回源系统。
Tracert 先发送 TTL 为 1 的回应数据包，并在随后的每次发送过程将TTL 递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。通过检查中间路由器发回的“ICMP 已超时”的消息确定路由。
可以得知，基本原理就是利用TTL=0时，ICMP返回超时来达到跟踪路由的目的。但在具体的实现上有不同的做法。目前主流设备都提供一个traceroute和tracert的指令。下面将针对这两条指令展开分析。
3、思科路由器、SUN主机执行traceroute指令，抓包分析。
翻阅《TCP/IP协议详解卷1》的描述：8.2节中原文如下：
“Traceroute程序发送一份UDP数据报给目的主机，但它选择一个不可能的值作为UDP端口号（大于30000），使目的主机的任何一个应用程序都不可能使用该端口。因为，当该数据报到达时，将使目的主机的UDP模块产生一份“端口不可达”错误（见6.5节）的ICMP报文。这样，Traceroute程序所要做的就是区分接收到的ICMP报文是超时还是端口不可达，以判断什么时候结束。”
从以上结果来看路由器Traceroute命令默认发出的包发到目的地址UDP端口从33434开始，每个包递增1，TTL从1开始，每三个包（可以参数设置）后TTL加1。如果跟踪路由的跳数在30跳以内，到达目的地址后，因为目标IP 就是当前设备，所以解开上层UDP分析，发现端口不可达（本来就是为了不可达返回错误），以上抓包明显发现是“ICMP类型3 代码3的Destination unreachable(port unreachable)”。如果超时，直接显示星号，继续下一个包的发送。直到默认的30跳停止。
4、普通windows主机执行tracert指令，抓包分析。
在windws主机里面的tracert：
明显的和TCP/IP详解的Traceroute命令表述有点出入。windows主机的tracert是直接是用ping来实现的，但是这个ping的TTL值在3个包后增大1，如果目标在30跳之内，目的地址直接回应“ping回显ICMP类型0 代码0”不可达或者超时后返回星号，继续下一个TTL的包的发送，一直到达默认设置的30跳。
以上返回结果结果。这里仔细讲解一下每个输出结果的含义。
第一列：ttl 的值，勉强可以理解为第几跳（如果网络中有ttl修改的话就不一定了）。
一行中中连续2-4共三列一般都能看到3个连续的数字。比如：1ms 1ms 1ms，这三个分别是TTL相同但是顺序不同的的三个IP包到达同一个发送到从设备返回的时间差。如果显示星号说明返回超时，不再等待，直接下一个包的发送。
最后一列是ttl超时返回ICMP错误的设备的接口IP地址。（注意：前面tracert 带了-d 参数，说明不用域名解析，时间较快；如果不带-d就需要做域名解析，较长时间）。
结论：traceroute和tracert返回结果显示一样，实现方式表面不一样，实
质原理一样，都是ttl递增的方式，利用icmp返回错误代码来跟踪路由。
