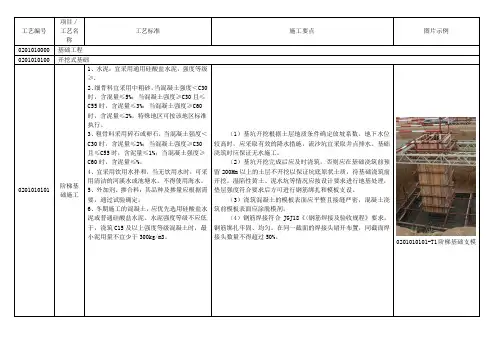

艺名称
00基础工程00开挖式基础
01阶梯
基础
施工
(1)水泥。宜采用通用硅酸盐水
泥,强度等级≥。
(2)细骨料宜采用中砂,当混凝土
强度≤C25时,含泥量≤5%(对有抗
冻、抗渗或其他特殊要求的,含泥量≤
30%),泥块含量≤%(对有抗冻、抗渗或
其他特殊要求的,泥块含量≤%)；当混
凝土强度≥C30且≤C55时,含泥量≤
3%,泥块含量≤%；当混凝土强度≥C60
时,含泥量≤2%,泥块含量≤%。
(3)粗骨料采用碎石或卵石,当混
凝土强度≤C25时,含泥量≤2% (对有
抗冻、抗渗或其他特殊要求的,含泥量
≤%)、泥块含量≤%(对有抗冻、抗渗
或其他特殊要求的,泥块含量≤%)；当
混凝土强度≥C30且≤C55时,含泥量
≤1%,泥块含量≤%；当混凝土强度≥
C60时,含泥量≤泥块含量≤%。
(4)宜采用饮用水或经检测合格
的地表水、地下水、再生水拌和及养
(1)基坑开挖前应做好对塔位中
心桩的保护措施,对于施工中不便于
保留的中心桩,应在基础外围设置辅
助桩,保留原始记录,基础浇筑完成
后,应及时恢复中心桩
(2)基坑开挖根据土层地质条件
确定放坡系数,根据地形、地质条件,
优选挖掘机进行机械开挖。地下水位
较高时,应采取有效的降水措施,流
沙坑宜采取井点排水。基础浇筑时应
保证无水施工。
3)基坑开挖完成后应及时浇筑。
湿陷性黄土、泥水坑等情况应按设计
要求进行地基处理垫层强度符合要
求后方可进行钢筋绑扎和模板支设。
(4)浇筑混凝土的模板表面应平
整且接缝严密,混凝土浇筑前模板表
面应涂脱模剂
(5)钢筋加工符合GB50204《混凝
土结构工程施工质量验收规范》要
01-T1阶梯基础支模
艺名称
01阶梯
基础
施工
(6)冬期施工的混凝土,应优先
选用硅酸盐水泥或普通硅酸盐水泥泥
强度等级不应低于,浇筑Cl5以上强
度等级混凝土时,最小胶凝材料用量
为300kg/m3,且最小水泥用量不宜低
于280kgm3,水胶比不应大于。
(7)地脚螺栓及钢筋规格、数量
应符合设计要求,加工质量符合规范
且制作工艺良好。安装位置符合设计
要求。
(8)混凝土密实,表面平整、光
滑,棱角分明,一次成型。
(9)当转角、终端塔设计要求采
取预偏时,同一基基础的四个立柱顶
面应按预偏值抹成斜平面,并应共在
(6)钢筋保护层厚度控制符合设
计要求。
(7)混凝土浇筑前钢筋、地脚螺
栓表面应清理干净。复核地脚螺栓间
距、基础根开及立柱标高等满足设计
要求。
(8)现场浇筑混凝土应采用机械
搅拌,并应采用机械捣固。在有条件
的地区,应使用预拌混凝土。
(9)混凝土下料高度超过3m时,
应采取防止离析措施。
(10)冬期施工应采取防冻措施,
混凝土拌合物的入模温度不得低于
5℃。高温施工时混凝土浇筑入模温
度不应高于35℃。雨季施工基坑或模
01-T2阶梯基础成品
艺名称
02直柱
大板
基础
施工
(1)水泥:宜采用通用硅酸盐水
泥,强度等级≥。
(2)细骨料宜采用中砂,当混凝上
强度≤C25时,含泥量≤5%(对有抗
冻、抗渗或其他持殊要求的,含泥量
≤%),泥块含量≤20%(对有抗冻、抗渗
或其他特殊要求的,泥块含量≤10%)；
当混凝土强度≥C30且≤C55时,含泥
量≤3%,泥块含量≤:当混凝土强度
≥C60时,含泥量≤2%6,泥块含量
≤05%。
(3)粗骨料采用碎石或卵石,当混
凝土强度≤C25时,含泥量≤2%(对有
抗冻、抗渗或其他特殊要求的,含泥量
≤%),泥块含量≤%(对有抗冻、抗渗或
(1)基坑开挖前应傲好对塔位中
心桩的保护措施,对于施工中不使于
保留的中心桩,应在基础外围设置辅
助桩,保留原始记录,基础浇筑完成
后,应及时恢复中心桩
(2)基坑开挖根据土层地质条件
确定放坡系数,根据地形、地质条件,
优选挖掘机进行机械开挖。地下水位
较高时,应采取有效的降水措施,流
沙坑宜采取井点排水。基础瓷筑时应
保证无水施工。
(3)基坑开挖完成后应及时浇
筑。湿陷性黄土、泥水坑等情况应按
设计要求进行垫层处理垫层强度符
合要求后方可进行钢筋绑扎和模板
02-T1直柱大板基础支模
艺名称
02直柱
大板
基础
施工
(7)地脚螺栓及钢筋规格、数量应
符合设计要求,加工质量符合规范且
制作工艺良好。安装位置符合设计要
求。
(8)混凝土密实,表面平整、光滑,
棱角分明,一次成型。
(9)当转角、终端塔设计要求采取
预偏时,同一基基础的四个立柱顶面
应按预偏值抹成斜平面,并应共在一
个整斜平面或平行平面内。
(10)偏差控制要求
1)基础埋深:100mm,0mm
2)立柱及各底座断面尺寸:%。
3)钢筋保护层厚度:-5mm
4)基础根开及对角线:一般塔
(7)混凝土浇筑前钢筋、地脚螺
栓表面应清理干净,复核地脚螺栓间
距、基础根开及立柱标高等满足设计
要求。
(8)现场浇筑混凝土应采用机械
搅拌,并应采用机械捣固。在有条件
的地区,应使用预拌混凝土
(9)混凝土下料高度超过3m时,
应采取防止离析措施。
(10)冬期施工应采取防冻措施,
混凝土拌合物的入模温度不得低于
5℃。高温施工时混凝土浇筑入模温
度不应高于35℃,雨季施工基坑或模
板内采取防止积水措施,混凝土浇筑
完毕后应及时采取防雨措施。基础混
02-T2直柱大板基础成品
艺名称
03角钢
插入
基础
施工
(1)水泥:宜采用通用硅酸盐水
尼,强度等级≥。
(2)细骨料宜采用中砂,当混凝土
强度≤C25时,含泥量≤5%(对有抗
冻、抗渗或其他特殊要求的含泥量
≤%),泥块含量≤20% (对有抗冻、抗
渗或其他特殊要求的,泥块含量≤%)；
当混凝土强度≥C30且≤C55时,含泥
量≤3%,泥块含量≤%；当混凝土强度
≥C60时,含泥量≤2%,泥块含量≤%。
(3)粗骨料采用碎石或卵石,当昆
凝土强度≤C25时,含泥量≤2%(对有
抗冻、抗渗或其他特殊要求的,含泥量
≤%),泥块含量≤%(对有抗冻、抗渗或
其他特殊要求的,泥块含量≤%)；当混
(1)基坑开挖前应做好对塔位中
心桩的保护措施,对于施工中不便于
保留的中心桩,应在基础外围设置辅
助桩,保留原始记录,基础浇筑完成
后,应及时恢复中心桩。
(2)基坑开挖根据土层地质条件
确定放坡系数,根据地形、地质条件,
优选挖掘机进行机械开挖。地下水位
较高时,应采取有效的降水措施,流
沙坑宜采取井点排水。基础浇筑时应
保证无水施工。
(3)基坑开挖完成后应及时浇
筑。湿陷性黄土、泥水坑等情况应按
设计要求进行垫层处理垫层强度符
合要求后方可进行钢筋绑扎和模板
03-T1角钢插入基础成品
艺名称
03角钢
插入
基础
施工
(7)插入角钢及钢筋规格、数量
立符合设计要求,加工质量符合规范
和施工图纸且制作工艺良好。安装位
置符合设计要求。
8)混凝土密实,表面平整、光滑,
棱角分明,一次成型。
(9)允许偏差
1)基础埋深:100mm,0mm
2)立柱及各底座断面尺寸:
3)钢筋保护层厚度:-5mm
4)基础根开及对角线:±‰。
5)插入角钢顶点高差:5mm
6)插入角钢形心对立柱中心偏
移:8mm
7)整基基础中心位移:顺线路方
(9)现场浇筑混凝土应采用机械搅
拌,并应采用机械捣固。在有条件的
地区,应使用预拌混凝士。
(10)混凝土下料高度超过3m时,应采
取防止离析措施。基础顶面不应积
水。
(11)在混凝土浇筑过程中应随时检
查插入角钢位置的准确性。
(12)冬期施工应采取防冻措施,混凝
土拌合物的入模温度不得低于5℃.
高温施工时混凝土浇筑入模温度不
应高于35℃.雨季施工基坑或模板内
采取防止积水措施,混凝上浇筑完毕
后应及时采取防南措施。基础混凝土
应根据季节和气候采取相应的养护
03-T2角钢插入基础回填后
艺名称
04冻土
地质
锥柱
式基
础施
工
(1)水泥:宜采用通用硅酸盐水
泥,强度等级≥。
(2)细骨料宜采用中砂,当混凝
土强度≤C25时,含泥量≤5%(对有抗
冻、抗渗或其他特殊要求的,含泥量
≤%),泥块含量≤20%(对有抗冻、抗渗
或其他特殊要求的,泥块含量≤%):当
混凝土强度≥C30且≤C55时,含泥量
≤3%,泥块含量≤%:当混凝土强度≥
C60时,含泥量≤2%,泥块含量≤%。
(3)粗骨料采用碎石或卵石,当
混凝土强度≤C25时,含泥量≤2%(对
有抗冻、抗渗或其他特殊要求的,含泥
量≤%),泥块含量≤%(对有抗冻、抗渗
或其他特殊要求的,泥块含量≤%):当
(1)基坑开挖前应做好对塔位中
心桩的保护措施,对于施工中不便于
保留的中心桩,应在基础外围设置辅
助桩,保留原始记录,基础浇筑完成
后,应及时恢复中心桩。
(2)基坑开挖前应做好充分准
备,确保开挖后能及时快速浇筑。准
备工作包括:砂、石、水泥、水、钢
筋等原材料就位:搅拌机、吊车等机
械就位。
(3)钢筋加工符合GB50204《混凝
土结构工程施工质量验收规范》要
求,钢筋箍筋、拉筋的末端应按设计
要求做弯钩,弯钩的弯折角度、弯折
后平直段长度应符合标准规定。钢筋
04－T1锥柱式基础成品
艺名称
04冻土
地质
锥柱
式基
础施
工
1)基础埋深:100mm,0mm。
2)立柱及底板断面尺寸%。
3)钢筋保护层厚度:-5mm
4)基础根开及对角线:一般塔
±%,高塔±%
5)基础顶面高差:5mm
6)同组地脚螺栓中心对立柱中
心偏移:5mm
7)整基基础中心位移:顺线路方
向24mm,横线路方向24mm。
8)整基基础扭转:一般塔8′高
塔4′。
9)地脚螺栓露出混凝土面高
度:10mm,-5mm
(11)基础混凝土应根据外界气
温采取相应的养护措施。
(12)基础混凝土应一次浇筑成
型,内实外光,杜绝二次抹面、喷涂等
修饰。04－T2质锥柱式基础支模
艺名称
05冻土
地质
装配
式基
础施
工
(1)预制件应有厂家资质、出厂
合格证、混凝土强度试验报告。
(2)预制件的规格、数量和强度
应符合设计要求。
(3)施工中保持冻土稳定免受扰
动。
(4)允许偏差。
1)基础埋深:100mm,0mm
2)立柱倾斜:%
(1)开挖前施工人员、机械设备、
测量仪器、装配件等应全部到达现
场,准备充分。
(2)仔细检查装配件各项尺寸,
应满足设计要求。
(3)选择寒冷天气施工,采用机
械连续快速开挖,确保冻土免受扰
动,保持稳定。
(4)比设计深度超挖300mm,用细
砂石回填、夯实、操平。
05-T1机械连续快速开挖
05-T2底座操平、找正、连
接
