变压器运行规程
1．主题内容与适用范围
本规程对大广坝水电开发公司变压器的运行、维护、操作和事故处理作了具体规定，适用大广坝水电开发公司变压器的运行管理。
2．引用标准
水电部颁发的《电力变压器运行规程》—1982；
《电力工业技术管理法规》；
厂家有关技术资料
3．运行规定
3．1 变压器在规定的冷却条件下，可按铭牌规定运行。
3．2 无论变压器分接头在任何位置，如果所加一次电压不超过相应
额定值的5%，则变压器二次侧可带额定电流。
3．3 主变压器分接头运行位置按中调要求确定，近区变压器、厂用变压器、坝顶变压器、励磁变压器的运行挡位按生产部通知单确定。
3．4 分接开关的切换必须在变压器停电状态下进行。
3．5 220KV主变压器冷却器运行规定。
3.5.1 主变压器不允许在无冷却器条件下运行，冷却器工作电源两段均正常投入使用，并互为备用。
3.5.2 主变压器冷却器共三组，正常运行时，一组主用，一组辅助，一组备用，每月应按规定进行一次定期轮换。
3.5.3 当冷却器全停时，在变压器上层油温不超过80℃的条件下，变压器满负荷运行最长允许运行时间从冷却器全停时算起不得超过30分钟。
3.5.4 主变冷却器easy继电器运行规定
3.5.
4.1 正常运行时两个指示灯在闪烁。调试状态时指示灯亮但不闪烁。
3.5.
4.2 正常运行时，显示屏显示ESC.AC及时间。如检查接点的动作情况，则按两次OK键后显示屏出现“PROGRAMA、STOP”等字，按向上或向下键移动光标到PROGRAMA后再按OK键，出现梯形图，可以检查相应的接点是否接通或断开（接点接通显粗线，断开为细线）。退出梯形图时操作ESC键即可。
3.5.
4.3 easy控制继电器退出运行操作，按两次OK键后把光标移动到“STOP”后按OK键这时“STOP”变为“RUN”，程序退出运行，再按OK键进入可以编辑状态。如需投入运行则按ESC键后把光标移到“RUN”，再按OK键即可。这时“RUN”变为“STOP”。然后按ESC键回到首页。
3．6 变压器温度极限规定
3．6．1 油浸式变压器在运行中应经常监视其上层油温不得超过下表规定值，同时应监视变压器各部温升不超过规范规定的数值。
3．6．2 干式变压器线圈外表最高温度不得超过80℃。
3．7 变压器过负荷运行时的注意事项。
3．7．1 过负荷前和过负荷终了要记录变压器上层温度，环境温度及时间。
3．7．2 在过负荷时间内每20分钟记录一次上层温度和过负荷电流值，每小时记录一次环境温度。当上层油温或各部温升已到最高值时，不论负荷和时间是否达到表中数值，均应停止过负荷。
3．7．3 变压器过负荷运行时，其冷却器应全部投入运行。
3．7．4 变压器允许事故过负荷倍数及时间
3．8 变压器绝绝缘电阻的规定
3．8．1 凡额定电压1000V以上的线圈用2500V摇表测量绝缘电阻，凡额定电压在1000以下的线圈用500V 或1000V摇表测量绝缘电阻。
3．8．2 变压器的绝缘吸收比R60/R15不低于1.3。
3．8．3 主变压器绝缘电阻不得低于前次在相同温度下所测值的 70%。
3．8．4 厂用变绝缘电阻值最低不得小于1KV电压1MΩ，并与上次测量结果比较不得低于上次测量的50%。
4 运行操作
4．1 一般操作
4．1．1 变压器检修完毕操作前，必须完成下列工作：
a. 有关工作票全部收回并办理结束，并由工作负责人详细地作出书面交代，拆除所有安全措施（接地线、标示牌、临时遮拦等），恢复常设措施（遮拦、警告牌）；
b. 按规定对变压器进行全面检查；
c. 测定变压器绝缘电阻合格，测定冷却器电机绝缘合格，冷却装置试运转正常。
d. 新安装或检修注油后的变压器应启动全部冷却器运行一定时间，如有残留气体要注意排出，特别是瓦斯继电器内的气体。
4．1．2 变压器合闸送电前，必须先将其保护装置投入，并检查工作正常，冷却器投入手动或自动启动。
4．1．3 变压器送电操作，必须先合上刀闸（先合电源侧刀闸，后合负荷侧刀闸），然后合上断路器，停电操作相反。除特殊情况外，严禁从变压器低压侧充电。当从变压器高压侧充电时应投入中性点接地刀闸，充电完毕后再根据中调要求拉开或不拉。
4．1．4 主变压器中性点刀闸的投入和切除由中调决定（一般是220KV I、II段母线分段运行时必须保证每段母线有一台主变压器中性点接地运行，如只有一段母线运行或两段母线合母联运行时也应有一台主变压器中性点接地）。
为了防止操作过电压，正常运行时，2B或3B的主变中性点刀闸必须投入。当需要投运或停运其他主变压器时，在操作前必须将其主变压器中性点先接地，操作完毕后再断开或由中调决定（1B或4B由发电机带主变正常升压除外）。
4．1．5 重瓦斯保护装置的运行：
a. 正常运行和备用中的主变压器，应将重瓦斯保护装置投入跳闸位置；
b. 主变在运行中进行滤油、加油、放油、换硅胶或对瓦斯继电器排气，应将重瓦斯保护投信号位置；
4．2 调压操作：
a. 将变压器停电，断开两侧所有隔离刀闸，并做好安全措施;
b. 切换时要注意内部的响声并在整定位置来回切换数次，磨去接触面的油膜及油污；
c. 测量三相直流电阻合格；
d. 检查分接头指示器与实际位置相符；
e. 调压操作完毕后，解除所设的安全措施。
5 运行维护
5.1 对运行和备用中的主变压器，应进行定期和机动性的检查。
a. 正常运行时，每班检查四次；
b. 新投入或检修后的变压器第一次带负荷时应进行机动性检查；
c. 每日晚班负荷高峰时，进行一次熄灯检查，主要检查接头各处有无放电火花、电晕及过热烧红现象；
d. 每次短路故障后，应立即进行检查；
e. 变压器在过负荷运行中或天气恶劣时应进行机动性检查。
5．2 变压器的巡回检查项目：
a. 变压器的声音是否正常，有无异常声响；
b. 油枕及套管油色油面正常，无漏油，呼吸器内硅胶不变色；
c. 套管清洁、无破损、裂纹、电晕现象，无放电痕迹；
d. 各阀门和所有接洽面有无漏油，防爆管安全膜是否完整；
e. 套管导电部分及各连接处有无放电及发热情况。支持瓷瓶无裂纹、放电现象；
f. 变压器各部温度是否正常；
g. 冷却器有无停转、慢转、振动和异音；
h. 电缆有无破损、腐蚀、电晕等现象；
i. 变压器外壳接地是否良好；
j. 瓦斯继电器内有无气体。
6 变压器的异常运行及处理
6．1 变压器有下列情况之一为异常运行
6．1．1 现象：
a. 鸣声增大或音调异常；
b. 温度显著升高，但未超允许值；
c. 变压器或套管油位低于或高于允许值，油色变化，经试验不合格；
d. 套管出现裂纹、放电痕迹或放电声；
e. 套管螺丝或接线板过热发红；
f. 轻瓦斯保护动作。
处理动作：
a. 在异常运行期间应加强监视，采取必要措施防止异常情况的扩大，并查明原因，尽快消除缺陷；
b. 主变出现异常如需停电处理，应向有关领导汇报，并得到调度员同意；
c. 厂用电出现异常如需停电处理，应将该段母线倒换到备用变供电或另一段全带。
6．1．2 变压器温度有不正常升高时，应进行下列检查处理：
a. 检查变压器的负荷情况及三相负荷是否平衡；
b. 冷却器是否正常运转；
c. 温度计是否故障而误指示；
d. 散热器与本体温度有无关联；
e. 是否由于漏油或其他原因使油面过低而引起温度上升；
f. 经以上检查未发现问题，应将变压器停电处理。
6．1．3 变压器油位下降处理：
a. 如果油位缓慢下降，应全面检查是否漏油或气温低使油面下降，并通知检修人员处理或注油；
b. 如果油位急速下降，禁止将瓦斯保护停用，应立即设法制止漏油，并通知检修人员处理或注油，如无法制止应联系中调停电处理。
6．1．4 轻瓦斯保护动作处理：
a. 检查瓦斯继电器内是否有气体，确定保护是否动作。检查前应将保护压板投入信号，取样后投入跳闸；
b. 通知检修人员取瓦斯内气体和油样进行分析；
c. 向中调申请停电检查，如调度不同意停电，按其命令执行，但必须及时汇报主管生产副总和生产部。如判明为空气，应将气体放出后继续运行，但须查明原因设法消除，如为可燃气体，则申请中调停电处理。
7 事故处理
7．1 主变压器保护配置见发变组保护运行规程。
7．2 变压器有下列情况之一为事故运行，应立即停电：
a. 变压器内响声很大，不均匀，有爆炸声；
b. 压力释放装置动作，向外喷油、喷火；
c. 变压器漏油到油位指示器下限，并不能及时消除，且油位继续下降；
d. 套管有严重的破损、严重放电闪烙或引起接线头熔断；
e. 变压器着火冒烟；
f. 变压器在正常负荷和相应的冷却条件下，温度异常升高。冷却器全部投入或降低负荷，仍不能使温度稳定在极限以下；
g. 变压器油质变坏，油色变化，化验不合格。
7．3 重瓦斯保护动作处理：
a. 对变压器外部全部检查，看是否存在破裂、变形、喷油、喷烟、喷火及有严重漏油现象；
b. 取瓦斯气体并判断瓦斯性质；
c. 在停电做好安全措施后，用2500KV摇表测量变压器各线圈的绝缘电阻；
d. 检查二次回路及瓦斯继电器；
e. 以上检查未发现异常，应请示主管生产副总同意后，对变压器递升加压，良好后投入运行；
f. 如判断为可燃气体，不经检查不得送电；
g. 如判明为瓦斯保护误动，应停用该保护，恢复送电，但差动保护必须投入。
7．4 差动保护动作处理：
a. 检查差动保护范围内的一次设备；
b. 测量变压器的绝缘电阻；
c. 查明是否保护装置误动；
d. 如未发现任何故障，汇报中调和主管生产副总同意后，进行递升加压试验，没有问题则投入运行；
e. 如确认差动保护误动，经中调和主管生产副总同意，退出该保护，将变压器投入运行，但重瓦斯保护必须投入；
f. 如差动保护和重瓦斯保护同时动作，表明故障在变压器内部，应对变压器进行内部检查。
7．5 复合电压过电流动作处理：
a. 检查是外部断路器或二次回路故障所造成，则变压器可投入运行；
b. 若不属（a）情况，则须对变压器进行外部检查，查无外部故障征象，经测量变压器绝缘合格，可从变压器高压侧充电，没有问题则投入运行；
c. 若变压器有外部故障征象，应进行内部检查，经试验合格后才能投入运行。
7．6 主变零序保护动作处理：
a. 检查主变高压侧中性点至跳闸断路器处有无明显接地；
b. 对变压器外部及引接线检查；
c. 检查零序保护装置是否误动。
7．7 主变压器着火处理：
a. 停电：如未自动跳闸，应将变压器停电后，拉开断路器两侧刀闸，并切除冷却器电源。如危及邻近设备的安全运行，也应及时联系中调停止邻近设备的运行；
b. 排油：若油溢在变压器顶盖上着火时，则打开变压器下部油阀，将油排至事故油池，使变压器油面低于火面。若是变压器内部故障着火时，则不能放油，以防发生严重爆炸；
c. 起动消防水泵，打开消防水阀门向变压器喷雾灭火；
d. 用干式灭火器、四氯化碳灭火器、1211灭火器进行灭火，灭火人员应带上防毒面具，如变压器油流到地面着火时，可用干砂子灭火。干式变压器着火时，严禁用砂子灭火，灭火人员应带好防毒面具。
e. 着火时必须有专人指挥，防止扩大事故或引起人员中毒、烧伤、触电等。
7．8 厂用变压器电流速断保护动作处理：
a. 对变压器高低侧电缆、引线进行全面检查；
b. 做好安全措施，测量变压器的绝缘；
c. 如未发现异常，可将变压器投入运行。
7．9 厂用变压器过流保护动作处理：
a. 对变压器全面检查无异常，断开变压器高低压侧断路器，从高压侧对变压器充电一次，成功后逐级恢复送电；
b. 如果强送电不成功应做好安全措施，测量变压器绝缘，通知检修人员检查处理。
7．10 厂用变压器零序保护动作处理：
a. 对变压器0.4KV电缆进行检查无异常，断开高低压侧断路器，从高压侧对变压器强充电一次，成功后逐级恢复送电；
c. 如果强送电不成功应做好安全措施，通知检修人员测量变压器低压侧绝缘电阻。
8 设备规范
1、 2主变压器规范及运行参数
3、4#主压器规范及运行参数
变压器各分接头电压、电流值
厂内电力变压器技术规范
主变套管型电流互感器
1#主变压器名牌
2#主变压器名牌
3#主变压器名牌
4#主变压器铭牌
近区变压器61B、62B铭牌参数
坝顶变压器63B、64B铭牌参数
厂用变压器40B、41B、42B铭牌参数
励磁变压器铭牌参数
8 附加说明
本标准修编人：陈传彬
本标准审核人：陈传渊杨俊
本标准批准人：
本标准由生产部负责修编.解释.
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2021年电力变压器运行的安全 与继电保护 Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
2021年电力变压器运行的安全与继电保护 1电力变压器的故障分为内部和外部两种故障。内部故障指变压器油箱里面发生的各种故障，主要靠瓦斯和差动保护动作切除变压器;外部故障指油箱外部绝缘套管及其引出线上发生的各种故障，一般情况下由差动保护动作切除变压器。速动保护(瓦斯和差动)无延时动作切除故障变压器，设备是否损坏主要取决于变压器的动稳定性。而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护(如低压侧母线保护)或保护拒动时，则只能靠变压器后备保护动作跳开相应开关使变压器脱离故障。因后备保护带延时动作，所以变压器必然要承受一定时间段内的区外故障造成的过电流，在此时间段内变压器是否损坏主要取决于变压器的热稳定性。因此，变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。
2变压器设计热稳定指标 文献[1]中要求“对称短路电流I的持续时间：当使用部门未提出其它要求时，用于计算承受短路耐热能力的电流I的持续时间为2s。注：对于自耦变压器和短路电流超过25倍额定电流的变压器，经制造厂与使用部门协商后，采用的短路电流持续时间可以小于2s。” 按以上设计考虑，一台220kV/120MVA普通三卷变压器，取变压器典型参数(高低压阻抗比为22.4)计算可知：低压侧能够承受的热稳定电流标幺值约为0.51。当两台这样的变压器并列运行，低压侧母线故障本侧分段开关跳开时，变压器低压绕组中可能的短路电流可达到0.75倍标幺值，比设计值增大了近50%。若三台这样的变压器并列运行，变耦变压器，按技术规程[2]要求，装设瓦斯保护、过激磁保护、双重差动保护，同时在其高、中压侧均装设了阻抗保护及零序方向电流保护，低压侧装设过流保护。这些保护均作用于跳闸。高、中压侧的阻抗保护和低压侧过流保护属变压器的相间后备保护。由于500kV变压器多为单相式变压器，所以变压器本体不会
变压器运行维护规程精 编 Document number：WTT-LKK-GBB-08921-EIGG-22986
变压器运行维护规程 1．主题内容与适应范围 本规程给出了设备规范，规定了其运行、操作、维护与变压器异常或事故情况下进行处理的基本原则和方法。 本规程适用于变压器运行管理。 2．引用标准 DL／T572－95 电力变压器运行规程 GB／T15164 油浸式电力变压器负载导则 3．设备规范（见表1） 表1 主变压器运行参数
4．主变正常运行与维护 一般运行条件 主变运行中的顶层油温最高不允许超过95℃，为防止变压器油质劣化过速，正常运行时,顶层油温不宜超过85℃。主变的运行电压一般不应高于该变压器各运行分接额定电压的105％。
主变的三相负载不平衡时，应监视电流最大的一相，且中性线电流不得超过额定电流的25％。 主变中性点接地方式按调度命令执行。正常运行方式下主变压器中性点接地。 主变周期性负载的运行 主变在额定使用条件下,全年可按额定电流运行。 主变允许在平均相对老化率小于1或等于1的情况下,周期性地超额定电流运行。但超额定电流运行时，周期性负载电流(标么值)不得超过额定值的倍,且主变顶层油温不允许超过105℃。 当主变有较严重缺陷(如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等)或绝缘有弱点时，不宜超额定电流运行。 主变短期急救负载的运行 主变短期急救负载下运行时, 急救负载电流(标么值)不得超过额定值的倍,且主变顶层油温不允许超过115℃,运行时间不得超过半小时。 当主变有较严重缺陷或绝缘有弱点时, 不宜超额定电流运行。 在短期急救负载运行期间,应有详细的负载电流记录。 主变的允许短路电流应根据变压器的阻抗与系统阻抗来确定。但不应超过额定电流的25倍。
电力变压器常见故障的分析与处理 变压器是靠电磁感应原理工作的，改变电压、联络电网、传输和分配电能；电力变压器是变电站核心设备，结构复杂，运行环境恶劣，发生故障和事故对电网和供电可靠性影响大，需要针对具体情况立即采取措施；变压器故障的分析判别牵扯的学科领域多，既要有电工、高电压、绝缘材料、化学分析等基础知识，还要熟悉自动化、热学等；变压器的故障种类多，表现形式千差万别，需要熟悉结构原理、熟悉现场运行条件、熟悉每台设备特点等，具体问题，具体分析。 第一章：大型变压器显性故障的特征与现场处理 显性故障：是指故障的特征和表现形式比较直观明显的故障，在此，结合现场实际，对大型变压器显性故障的原因和特征进行了叙述和分析，介绍了现场常见的处理办法，也是一些比较简单的办法。 一、外观异常和故障类型： 变压器在运行过程中发生异常和故障时，往往伴随相应外观特征，通过这些简单的外部现象，可以发现一些缺陷并对异常和故障进行定性分析,提出进一步分析或处理的方案。而且可以对一些比较复杂的故障确定检修和试验方案.以下从几个方面进行分析和处理：
1、防爆筒或压力释放阀薄膜破损。 当变压器呼吸不畅，进入变压器油枕隔膜上方的空气，在温度升高时，急剧膨胀，压力增加，若引起薄膜破损还会伴有大量的变压器油喷出；主要有以下原因和措施： 1）呼吸器因硅胶多或油封注油多、管路异物而堵塞。硅胶应占呼吸器的2/3，油封中有1/3的油即可，可用充入氮气的办法对管路检查2）(油枕)安装检修时紧固薄膜的螺栓过紧或油枕法兰不平，(压力释放阀)外力损伤或人员误碰。更换损坏的薄膜或油枕. 3）变压器内部发生短路故障，产生大量气体。一般伴随瓦斯继电器动作;可先从瓦斯继电器中取气样，若点火能够燃烧，需取油样色谱分析和进行电气检查，确定故障性质，故障原因未查明，消除缺陷前变压器不能投运。 4)弹性元件膨胀器内部卡涩.更换或由制造厂处理. 5)隔膜结构的油枕在检修或安装时注油方法不当，未按规定将油枕上部的气体排净。停电将变压器油注满油枕，再将变压器油放至合适的油位高度。 6）胶囊结构的油枕因油位低等原因，胶囊堵塞油枕与变压器本体的管路联结口。在管路联结口处装一支架，防止胶囊直接堵塞联结口。 2、套管闪络放电。 套管闪络放电会使其本身发热、老化，引发变压器出口短路事故；低压套管尤其严重;其主要原因和措施有：
主变异常处理 一．声音异常的处理： 1) 当变压器内部有“咕嘟咕嘟”水的沸腾声时，可能是绕组有较严重的故障或分接开关接触不良而局部严重过热引起，应立即停止变压器的运行，进行检修。 2) 变压器声响明显增大，内部有爆裂声时，立即断开变压器断路器，将变压器转检修。 3) 当响声中夹有爆裂声时，既大又不均匀，可能是变压器的器身绝缘有击穿现象，应立即停止变压器的运行，进行检修。 4) 响声中夹有连续的、有规律的撞击或摩擦声时，可能是变压器的某些部件因铁芯振动而造成机械接触。如果是箱壁上的油管或电线处，可增加距离或增强固定来解决。另外，冷却风扇、油泵的轴承磨损等也发出机械摩擦的声音，应确定后进行处理 二．油温异常升高的处理： （一）变压器油温异常升高的原因 1) 变压器冷却器运行不正常。 2) 运行电压过高。 3) 潜油泵故障或检修后电源的相序接反。 4) 散热器阀门没有打开。 5) 变压器长期过负荷。 6) 内部有故障。 7) 温度计损坏。 8) 冷却器全停。 （二）油温异常升高的检查 1) 检查变压器就地及远方温度计指示是否一致 2) 检查变压器是否过负荷。 3) 检查冷却设备运行是否正常。 4) 检查变压器声音是否正常，油温是否正常，有无故障迹象。 5) 检查变压器油位是否正常。 6) 检查变压器的气体继电器内是否积聚了可燃气体。 7) 必要时进行变压器预防性试验。 （三）油温异常升高的处理 1) 若温度升高的原因是由于冷却系统的故障，且在运行中无法修复，应将变压器停运修理；若不能
立即停运修理，则应按现场规程规定调整变压器的负荷至允许运行温度的相应容量，并尽快安排处理；若冷却装置未完全投入或有故障，应立即处理，排除故障；若故障不能立即排除，则必须降低变压器运行负荷，按相应冷却装置冷却性能与负荷的对应值运行 2) 如果温度比平时同样负荷和冷却温度下高出10℃以上，或变压器负荷、冷却条件不变，而温度不断升高，温度表计又无问题，则认为变压器已发生内部故障（铁芯烧损、绕组层间短路等），应投入备用变压器，停止故障变压器运行，联系检修人员进行处理。 3) 若经检查分析是变压器内部故障引起的温度异常，则立即停运变压器，尽快安排处理。 4) 若由变压器过负荷运行引起，在顶层油温超过105℃时，应立即降低负荷。 5) 若散热器阀门没有打开，应设法将阀门打开，一般变压器散热器阀门没有打开，在变压器送电带上负荷后温度上升很快。若本站有两台变压器，那么通过对两台变压器的温度进行比较就能判断出。 6) 如果三相变压器组中某一相油温升高，明显高于该相在过去同一负荷、同样冷却条件下的运行油温，而冷却装置、温度计均正常，则过热可能是由变压器内部的某种故障引起，应通知专业人员立即取油样做色谱分析，进一步查明故障。若色谱分析表明变压器存在内部故障，或变压器在负荷及冷却条件不变的情况下，油温不断上升，则应按现场规程规定将变压器退出运行。 三．油位异常的处理 （一）引起油位异常的主要原因有： ①指针式油位计出现卡针等故障。②隔膜或胶囊下面蓄积有气体，使隔膜或胶囊高于实际油位。 ③吸湿器堵塞，使油位下降时空气不能进入，油位指示将偏高。④胶囊或隔膜破裂，使油进入胶囊或隔膜以上的空间，油位计指示可能偏低。⑤温度计指示不准确。⑥变压器漏油使油量减少（二）油位异常的处理 1.油位过低的处理 油位过低或看不到油位，应视为油位不正常。当低到一定程度时，会造成轻瓦斯动作告警。严重缺油时，会使油箱内绝缘暴露受潮，降低绝缘性能，影响散热，甚至引起绝缘故障。 1）油位过低的原因： (1) 变压器严重渗油或长期漏油。 (2) 设计制造不当，储油柜容量与变压器油箱容量配合不当。一旦气温过低，在低负荷时油位下降过低，则不能满足要求。 (3) 注油不当，未按标准温度曲线加油。 (4) 检修人员因临时工作多次放油后，而未及时补充。 2）油位过低的处理： ①若变压器无渗漏油现象，油位明显低于当时温度下应有的油位（查温度～油位曲线），应尽快补
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 浅谈电力变压器的安全运行 (2021版)
浅谈电力变压器的安全运行(2021版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 随着社会不断进步、用电量迅速增长，为了安全供电、提高供电可靠性，满足社会用电需求，对于变压器的安全运行，更显得意义重要。 现就以下几个方面论述如下： 1、合理选址变压器安全运行，需要有良好的外部环境。其安装选址要避免低洼、潮湿、高温、灰尘和腐蚀性气体的影响，尽量选择自然通风良好的地方，以提高散热条件和避免易燃易爆气体的影响。 2、合理选择变压器的保护方式在电力系统中，继电保护应具有可靠性、快速性、灵敏性和选择性。变压器是电网中主要元件之一，应根据负荷的重要性和变压器自身价值等方面，综合选择所需的继电保护方式。变压器保护有变压器自身故障保护和外部电路故障保护。而变压器自身故障分为油箱内和油箱外故障两种。 以下介绍几种保护方式： (1)瓦斯保护。瓦斯保护有轻瓦斯保护和重瓦斯保护，轻瓦斯动作
DLT 572—95电力变压器运行规程 DL/T572-95 中华人民共和国电力行业标准 DL/T572—95 电力变压器运行规程中华人民共和国电力工业部1995-06-29批准1995-11-01实施1 主题内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。 本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。 2 引用标准 GB109 4、1～109 4、5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器油中溶解气体分析和判断导则 GB/T15164～1994 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程 SDJ2 变电所设计技术规程 DL/T573—95 电力变压器检修导则 DL/T574—95 有载分接开关运行维修导则3 基本要求 3、1 保护、测量、冷却装置
3、1、1 变压器应按有关标准的规定装设保护和测量装置。 3、1、2 油浸式变压器本体的安全保护装置、冷却装置、油 保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。 干式变压器有关装置应符合相应技术要求。 3、1、3 变压器用熔断器保护时，熔断器性能必须满足系统 短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保 护时，其中性点必须直接接地。 3、1、4 装有气体继电器的油浸式变压器，无升高坡度者， 安装时应使顶盖沿气体继电器方向有1%～ 1、5%的升高坡度。 3、1、5 变压器的冷却装置应符合以下要求： a、按制造厂 的规定安装全部冷却装置； b、强油循环的冷却系统必须有两个 独立的工作电源并能自动切换。当工作电源发生故障时，应自动 投入备用电源并发出音响及灯光信号； c、强油循环变压器，当 切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器； d、风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置； e、 水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷 却器中的油压大于水压约0、05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞； f、强油循环水冷却的变压器，各冷 却器的潜油泵出口应装逆止阀； g、强油循环冷却的变压器，应 能按温度和(或)负载控制冷却器的投切。
变压器运行维护规程 1．主题内容与适应范围 1.1 本规程给出了设备规范，规定了其运行、操作、维护与变压器异常或事故情况下进行处理的基本原则和方法。 1.2 本规程适用于变压器运行管理。 2．引用标准 DL／T572－95 电力变压器运行规程 GB／T15164 油浸式电力变压器负载导则 3．设备规范（见表1） 表1 主变压器运行参数
4．主变正常运行与维护 4.1 一般运行条件 4.1.1 主变运行中的顶层油温最高不允许超过95℃，为防止变压器油质劣化过速，正常运行时,顶层油温不宜超过85℃。 4.1.2 主变的运行电压一般不应高于该变压器各运行分接额定电压的105％。4.1.3 主变的三相负载不平衡时，应监视电流最大的一相，且中性线电流不得超过额定电流的25％。 4.1.4 主变中性点接地方式按调度命令执行。正常运行方式下主变压器中性点接地。 4.2 主变周期性负载的运行 4.2.1 主变在额定使用条件下,全年可按额定电流运行。 4.2.2 主变允许在平均相对老化率小于1或等于1的情况下,周期性地超额定电流运行。但超额定电流运行时，周期性负载电流(标么值)不得超过额定值的1.5倍,且主变顶层油温不允许超过105℃。 4.2.3 当主变有较严重缺陷(如冷却系统不正常、严重漏油、有局部过热现象、油中溶解气体分析结果异常等)或绝缘有弱点时，不宜超额定电流运行。 4.3 主变短期急救负载的运行 4.3.1 主变短期急救负载下运行时, 急救负载电流(标么值)不得超过额定值的1.8倍,且主变顶层油温不允许超过115℃,运行时间不得超过半小时。 4.3.2 当主变有较严重缺陷或绝缘有弱点时, 不宜超额定电流运行。 4.3.3 在短期急救负载运行期间,应有详细的负载电流记录。 4.4 主变的允许短路电流应根据变压器的阻抗与系统阻抗来确定。但不应超过额定电流的25倍。 4.5 短路电流的持续时间不超过下表之规定
浅议变压器常见故障及处理 令狐采学 摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。 关键词：变压器原理结构参数异常处理 引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv 的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。 电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍： 一、变压器的分类、结构及主要参数
（一）、变压器的分类 根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。 根据相数分为，单相变压器和三相变压器。 根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。 根据分接开关的种类分为有载调压变压器和无载调压变压器。 根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。 （二）、变压器的结构 虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似： 1、绕组：变压器的电路部分。 2、铁芯：变压器的磁路部分。 3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。 4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。 5、呼吸器：利用硅胶吸收空气中的水分。 6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。
一、变压器异常运行 1、值班人员在变压器运行中发现有任何不正常现象(如漏油、油位变化过高或过低，温度异常，音响不正常及冷却系统不正常等)，应设法尽快消除，并及时汇报值长、班长。应将经过情况记入值班操作记录簿和设备缺陷记录簿内。 2、若发现异常现象必须停用变压器才能处理，且有威胁整体安全的可能性时，应申请调度同意立即停下修理。 (一)、变压器声音不正常 1. 变压器运行时，应为均匀的嗡嗡声，如变压器产生不均匀声音或异音，都属于声音不正常。 2.变压器过负荷：使变压器发出沉重的“嗡嗡声”。 3. 变压器负荷急剧变化：变压器发出较重的“哇哇声”或“咯咯”的突发间歇声 4. 系统短路：变压器发出很大的噪声，值班员应对变压器加强监视。 5. 电网发生过电压：变压器发出时粗时细的噪声，值班员可结合电压表指示综合判断。 6. 变压器铁芯夹紧件松动：变压器发出“叮当叮当”和“呼呼呼”等锤击和类似大风的声音，此时变压器油位、油温和油色均正常。 7. 变压器内部故障放电打火：使变压器发出“哧哧”或“劈啪”放电声此时应停电处理并做绝缘油的色普分析。 8. 绝缘击穿或匝间短路：变压器声音中夹杂不均匀的爆裂声和“咕噜咕噜”的沸腾声，应停电处理并做绝缘油的色普分析。 9. 外部气候引起的放电：套管处有蓝色的电晕或火花发出“嘶嘶”或“嗤嗤”的声音，说明瓷件污秽严重或设备线卡接触不良，应加强监视，待机停电处理。 (二)、变压器油温异常 1. 在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上，或变压器负荷不变而油温不断上升，则应认为变压器温度异常。 2. 变压器内部故障：如匝间短路或层间短路、绕组对围屏放电、内部引线接头发热、铁芯多点接地使涡流增加而过热等产生的热量，使油温升高，这时变压器应停电处理。
电力变压器运行规程 （DL/T 572-2010） 1 范围 本标准规定了电力变压器（下称变压器）运行的基本要求、运行条件、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。 本标准适用于电压为35kV～750kV的电力变压器。换流变压器、电抗器、发电厂厂用变压器等同类设备科参照执行。进口电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 1094.5—2008 电力变压器第5部分：承受短路的能力（IEC 60076—5:2006，MOD） GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则（GB/T 1094.7—2008，IEC 60076—7:2005，MOD） GB/T 1094.11 电力变压器第11部分：干式变压器（GB 1094.11—2007，IEC 60076—11:2004，MOD） GB/T 6451—2008 油浸式电力变压器技术参数和要求 GB 10228 干式电力变压器技术参数和要求 GB/T 17211 干式电力变压器负载导则（GB/T 17211—1998，IEC 60905:1987，EQV） GBJ 148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL/T 573 电力变压器检修导则 DL/T 574 变压器分接开关运行维修导则 DL/T 596 电力设备预防性试验规程 3 基本要求 3.1 保护、测量、冷却装置 3.1.1 变压器应按GB 6451等有关标准的规定装设保护和测量装置。
电力变压器运行规程 1.内容与适用范围 本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。 本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。 2 引用标准 GB1094.1～1094.5 电力变压器 GB6450 干式电力变压器 GB6451 油浸式电力变压器技术参数和要求 GB7252 变压器油中溶解气体分析和判断导则 GB/T15164～1994 油浸式电力变压器负载导则 GBJ148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 DL400 继电保护和安全自动装置技术规程 SDJ7 电力设备过电压保护设计技术规程 SDJ8 电力设备接地设计技术规程 SDJ9 电气测量仪表装置设计技术规程 SDJ2 变电所设计技术规程 DL/T573—95 电力变压器检修导则 DL/T574—95 有载分接开关运行维修导则 3 基本要求 3.1 保护、测量、冷却装置 3.1.1 变压器应按有关标准的规定装设保护和测量装置。 3.1.2 油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。 干式变压器有关装置应符合相应技术要求。 3.1.3 变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点必须直接接地。 3.1.4 装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%～1.5%的升高坡度。 3.1.5 变压器的冷却装置应符合以下要求： a.按制造厂的规定安装全部冷却装置； b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号； c.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器； d.风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置； e.水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞； f.强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀； g.强油循环冷却的变压器，应能按温度和(或)负载控制冷却器的投切。 3.1.6 变压器应按下列规定装设温度测量装置：DL/T 572—95 a.应有测量顶层油温的温度计(柱上变压器可不装)，无人值班变电站内的变压器应装设指示顶层油温最高值的温度计；
变压器的运行维护手册 一．变压器的运行维护 1.变压器的投运和停运 1.1 在投运之前，值班人员应仔细检查，确认变压器极其保护装置 在良好状态，具备带电运行条件。并注意外部无异物，临时接地线已拆除。分接开关位置正确（注意，24000容量的开关有三个，确认每一个开关位置均正确），所有阀门开闭正确，带储油柜的变压器中，吸湿器应畅通无阻； 1.2 备用变压器应随时可以投入运行，长期停运者应定期充电； 1.3 变压器投运和停运的操作程序应在现场规程中规定，并必须遵守 下列各项： 1.3.1 变压器的充电应在有保护装置的电源侧用断路器操作，停运时 应先停负载侧，后停电源侧； 1.3.2 在无断路器时，可用隔离开关投切电流不超过2A的空载变压 器；用于切断3000和24000容量变压器（电压为35kV）的隔 离开关，必须三相联动且装有消弧角；装于室内的隔离开关， 必须在各相之间安装耐弧的绝缘隔板； 1.3.3 允许用熔断器投切空载配电变压器和站用变压器； 1.3.4 新投运的变压器按《变压器的试运行》规定执行； 1.3.5 装配储油柜的变压器，如3000，24000容量的产品，带电前必 须对本身升高座，散热器，气体继电器等所有放气孔充分放气，变压器的油位表应有油位显示（包括箱盖上的油位表）。
1.4 变压器运行时，带有气体继电器的变压器应把气体继电器接信号 和跳闸。 1.5 变压器运行中若进行滤油，补油时，气体继电器跳闸应改为信号； 1.6 当油位计的油面异常升高或呼吸系统有异常现象，需打开放气 或放油阀门时，应先将气体继电器的跳闸改接信号； 1.7 在预报可能有地震期间，应根据变压器的具体情况和气体继电 器的抗震性能，确定气体继电器的运行方式。地震引起气体继电器动作后，应进行充分检查后，方可再行投入。 2．变压器的运行监视 2.1 安装在发电厂和变电所内的变压器，以及无人值班变电站内 有远方监测装置的变压器，应经常监视仪表的指示，及时掌握变压器的运行情况。监视仪表的抄表次数由现场规程规定。当变压器超过额定电流运行时，应做好记录。无人值班变电站的变压器应在每次定期检查时记录其电压，电流和顶层油温等。对配电变压器应在最大负载期间测量三相电流，并设法保持基本平衡。测量周期由现场规程规定。 2.2 变压器的日常巡视检查，可参照下列规定： 2.2.1 发电厂和变电站内的变压器，每天至少一次，每周至少一次夜 间巡视； 2.2.2 无人值班变电站内容量为3000KV A及以上的变压器每10天至少一次 2.3在下列情况下应对变压器进行特殊巡视检查，增加巡视检查次数：
编号：SM-ZD-29412 电力变压器常见故障及处 理方法 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改

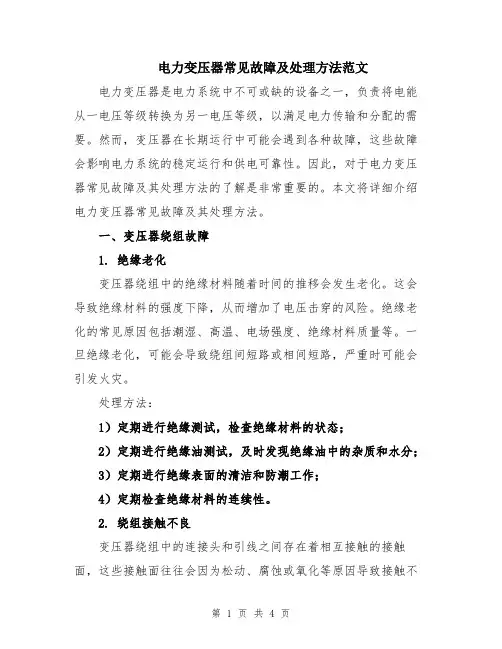

电力变压器常见故障及处理方法 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是电网中最重要和最关键的设备、变压器如果发生严重事故，不但会导致自身损坏，还会中断电力供应，后患无穷。 2、常见故障及其诊断措施 2.1铁心多点接地 变压器铁心只允许有一点接地，若出现两点及以上接地，为多点接地。多点接地运行将导致铁心出现故障，危及变压器安全运行。应及时处理。 吊壳检查（1）铁心夹件垫脚与铁轭间的绝缘纸板是否脱落破损，按要求更换厚度相同的新纸板。 （2）紧固铁心夹件所有螺丝，防止铁心移位、变形。 （3）清除油中金属异物、金属颗粒及杂质，清除油箱各部位油泥，对变压器进行真空滤油、注油、彻底清除油中水分及杂质。
