水喷射真空机组使用说明书
一、结构及工作原理
利用流体来传递能量和质量的真空获得装置，采用有一定压力的水流通过喷射流喷出，由于喷射水流速特别高，将压力能转变为速度能，使吸气区压力降低产生真空。高速水流将被抽吸的气体攫走，经过文氏管收缩段与喉径充分混合压缩，进行分子扩散能量交换，速度均衡。在经扩张段速度降低压力增高，大于大气压力从出口喷入蓄水罐（池）中，不凝性气体析出。水经离心泵循环使用，完成吸气工艺。
二、RPP系列水喷射真空机组的特点：
RPP系列水喷射真空机组由耐腐泵、喷射泵、缓冲罐、水池、止回阀、球阀、管件以及多台防腐蒸汽喷射泵等部件组成。采用增强聚丙稀塑料一次注塑成型，RPP系列水喷射真空机组机械强度高、耐腐蚀性能强、表面光洁、结构简单、体积小，使用寿命最长、排气量最大、真空度高等优点。

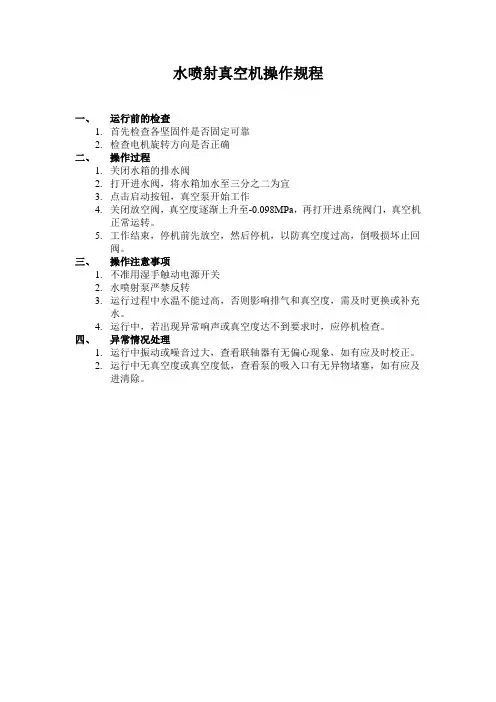

三、机组使用注意事项：
1、使用前，必须仔细检查RPP系列水喷射真空机组各部位紧
固件是否松动，若有松动必须校正拧紧。
2、开机前水池必须加满水，打开RPP系列水喷射真空机组进
口阀，严禁脱水空转及反转，以防止损坏机封和泵。
3、停机前先放空或真空度降到0.092Mpa以下，然后停机、以
防RPP系列水喷射真空机组真空度过高倒吸，损坏止回阀，（如
止回阀失灵，请打开止回阀盖，清除杂物）。
4、汽水串联喷射泵，先打开然后再开蒸汽，停机时先关蒸汽，
以防损坏水喷射泵。在安装蒸汽管路时，保证管路内不能积水，一定要保持水平，否则将影响RPP系列水喷射真空机组真空度。
5、循环水池水温过高，会影响排气量和真空度，需要及时更
换或补充水。
四、RPP系列水喷射真空机组的技术参数表：
五、常见故障排除
故障排除
