省娄衡高速桥梁施工标准化指南 为提高娄衡高速桥梁建设管理水平，规桥梁现场施工，实现桥梁工程施工标准化，提高实体工程质量，结合部颁《高速公路施工标准化技术指南》、《省高速公路施工标准化管理指南》以及娄衡高速建设的实际情况，编制本指南，以进一步明确桥梁施工有关标准要求，指导桥梁施工更有针对性和可操作性。 一、建设管理要点 1、“三集中”场地建设严格实行报批程序，承包人制定详细的场地规划、建设方案，方案报监理处审核，审核通过后报公司审批，审批同意后方可进行施工；公司将按建设方案和标准化要求对场地分阶段验收，验收合格后支付相关费用； 2、公司可根据各标段施工进度、质量等实际情况，对相邻标段梁板预制、钢筋笼加工等施工任务予以部分调整，承包人自行协商单价等各方面的问题； 3、锥坡空心六方块等小型预制构件以监理处为单位集中预制，预制单位由监理处根据实际情况选定； 4、预应力拉、压浆由专门的技术人员及施工队伍操作，总监办组织对技术人员及施工队伍进行现场培训和考核，人员要求固定，人员报总监办核备；
5、预应力拉质量实施动态监控管理，拉数据全线联网，拉完成后承包人及时上传拉数据，监理处、总监办工程师及时对拉数据进行掌握、分析，并对拉异常数据给出处理方案； 6、梁板架设前，承包人必须对支座垫石标高进行复测，复测后报监理处复核，复核后报总监办，总监办签认后方可架梁； 7、对于支座垫石标高误差超出施工规要求需进行处理的，必须制定切实可行的处理方案，报监理处、总监办审批后方可实施； 8、墩柱模板、预制梁模板、台座底模必须使用全新钢模板，钢板厚度不得小于6mm，承包人应选择加工水平过硬的生产厂家加工定制，在厂家完成试拼装后再出厂；脱模剂必须使用专用脱模剂，严禁使用废机油； 9、墩柱施工前，应浇筑一段不小于3米高的试验柱，以校验模板拼装质量及混凝土质量； 10、桥梁支座由厂家派人指导安装，并对支座质量进行两年的质量缺陷保修； 11、桥梁各分部分项工程施工质量、安全责任须明确到人，杜绝以包代管； 12、编制桥梁专项施工组织设计，合理组织预制梁场建设进度、梁板预制安装进度与桥梁下构、路基施工进度的协调，避免出现“梁等墩”的现象；
1总则 1.1目的和适用范围 1.1.1目的 为规范本项目路基工程施工，提高管理水平，确保各道施工工序工作落实到位,克服质量通病，保证工程质量，保障施工安全，倡导文明施工，编制本项目细则。 1.1.2适用范围 本施工手册适用于河北省石家庄至磁县（冀豫界）公路改扩建工程建设项目 1.2 编制依据 1.2.1 国家、交通主管部门发布的及工地建设、公路工程相关的文件、标准、规范、规程和指南。 1.2.2 河北省颁布施行的有关施工管理的文件规定。 1.2.3行业内通行的先进施工工艺和管理办法。 1.2.4 河北省交通运输厅《河北省高速公路施工标准化管理指南》。 1.2.5河北省交通运输厅高速公路管理局《河北省高速公路标准化施工手册范本》。 - 1 - / 115
1.3 主要内容 本篇共12部分，分别为总则，施工准备，路堤施工，路堑施工，特殊路基施工，强夯，冲击碾压，路基排水，防护及支挡，取、弃土场整治，冬、雨季施工，路基整修及交工验收。 2 施工准备 路基工程施工准备框图见图2-1。
图2-1 路基工程施工准备框图 2.1 一般要求 2.1.1在路基施工开工前，承包人总工及其他技术人员在全面理解设计要求和设计技术交底的基础上，进行现场调查和核对后，根据设计要求、合同文件、相关规范和现场的实际情况，编制切实可行的实施性施工组织设计，并按规定报批。 2.1.2在开工前，建立健全质量、环保、安全管理体系和质量检 - 3 - / 115
测体系，并细化到各施工工点；对各类施工班组、施工人员进行岗前培训和技术、安全等交底。 2.1.3按计划安排组织施工队、机械设备进场，并满足工程实际需要。 2.1.4 编制总体（分项）开工报告，规划落实取、弃土场的位置选择，取样试验。对路基基底土进行相关试验，每公里至少取3点（1点做比对试验）；土质变化较大时，视具体情况增加取样点数。 2.1.5各项工程开工前要达到“四通一平”要求（通路、通电、通水、通讯和场地平整）。 2.2 人员组织 2.2.1按计划安排组织管理、技术人员及主要施工人员在发包人的要求限期内进场。 2.2.2根据合同工期合理安排路基专业施工队陆续进场，并根据工程需要专设软基处理、强夯、冲击碾压等专业施工队；编制（月、季、半年、年）劳务用工计划，确保特殊季节（农忙、节假日等）劳务人员数量。 2.2.3施工队伍的特殊工种人员具有安检部门颁发的特种作业许可证。 2.2.4承包人及时统计劳务人员基本信息，及时及工程所在地公
桥梁工程施工安全生产标准化 本章内容那个包括：桩基施工、基坑施工、墩柱、支架现浇施工、移动模架施工、挂篮悬臂施工、跨线桥通道安全防护。 一、桩基施工 知识点： 1、桩机作业区域应平整，采取安全防护措施并设立警示标志，非工作人员未经批准不得入内。 2、钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷。每台钻机都应在显著位置悬挂操作规程牌，牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。 3、护筒埋设高度宜高出地面或水位一定高度。 4、泥浆池、水中施工平台周围应设立防护设施和安全警示标志。 5、挖孔桩施工时孔口不得堆集土渣、机具及杂物，附近不得有重车通过。孔口四周必须搭设防护围栏，围栏采用钢筋牢固焊制。 6、挖孔桩井孔内必须搭设应急时使用的安全绳和软爬梯，并随桩孔深放长至作业面，不得用人工拉绳子运送作业人员和脚踩护壁凸缘上下桩孔。 7、跨大河施工时，在进入水上施工作业现场入口处设置值班室；水上作业平台必须配备救生衣、救生圈等救生器材。 8、在通航或禁航河道施工时，按照河道管理部门要求设置通航、警示标志。夜间作业应有足够的照明并配备夜间警示灯。 桩基施工危险源辨识及防控措施
泥浆池防护 周边防护立面
1-1 剖面图（单位：mm） 警示牌说明：
1、泥浆池四周设置高出地面0.5m高、1.0m宽的土埂。 2、四周设防护栏杆，栏杆高1.2m、750px两道，立柱间隔2m，外挂安全网和彩旗，并设置安全警示标志，黄底红字。 泥浆池防护 桩基施工 桩基施工场地
护筒防护 护筒钢筋网盖
警示牌80㎝×60㎝ 说明： 1 、钻机醒目位置悬挂操作规程牌 （1500px×2250px），规程牌上标明机械名称、型号种类、操作方法、责任人、安全注意事项等。 2、施工场地一定范围内设置安全警戒线，醒目位置设置警示标志。 3、孔口护筒采用钢板制作，顶端高出施工水位1m～2m，当处于旱地时应高出地面0.3m，底端埋深依据情况而定；护筒加设钢筋网盖或木板进行防护。 水中施工平台
桥梁工程施工现场标准化布置示意图 一、桥梁基础 1．1桥梁四周围挡 桥梁四周应设围挡，高度为1.8米，围挡线形应顺直。1．2钻孔桩 1、泥浆池 (1)泥浆池地面标高应比护筒低0.5～1m，以利泥浆回流畅顺； (2)泥浆池的位置要合理布局,应统一规划，不得设置在桥台处，不得妨碍吊机和钻机行走； (3)泥浆池开挖后，泥浆池四周采用钢管和防护网进行防护； (4)安装的防护钢管露出地面1.2米，安装牢固整齐; (5)钢管安装牢固后四周用防护网进行围挡，防护网要求安装牢固平整。 (6)悬挂“泥浆池，注意安全”等警示牌。 （7）泥浆池废弃后应及时回填处理，恢复地表原样。 2、钻机 (1)钻机摆放位置应统一规划，做到各桩钻机摆放一致。 (2)钻机侧面立桩基础标识牌。 一部分装入盒内，一部分装入自封袋内，自封袋内应有信息条，反映渣样信息。 每钻进2m（接近设计终孔标高时，应每0.5m）或地层变化处，应在出碴口捞取钻碴样品，洗净后收进专用袋内保存，标明土类和标高，以供确定终孔标高。
。 （4）钻孔记录应放在钻机上，记录应及时真实。 3、桩基钢筋笼加工与安装 （1）钢筋加工应有胎模，有条件的应用钢筋笼自动滚焊机加工（2）钢筋骨架宜采用扁担梁辅助起吊 （3）每吊放一节钢筋骨架应拍照存档，作为资料保存，拍照时现场旁站监理应举牌站在钢筋骨架旁，拍照范围应包括钢筋骨架、旁站监理和合格牌。合格牌尺寸宜为500*500mm。 （4）在桩基主筋上绑扎箍筋时，可采用粉笔划出箍筋间距线（或使用制作好的卡具）。钢筋骨架尺寸自检应制作卡具检查。 （5）钢筋原材与半成品分类存放并应垫高30cm，挂牌标识。 1．3挖孔桩 1、桩孔内应有足够照明、通风、排气设施，同时备有逃生安全爬梯。 2、孔口四周挖排水沟，及时排除地表水，搭好孔口雨棚，同时孔口应用C25混凝土浇筑一个宽度不小于60cm的环形护圈，护圈高度应高于地表30cm 以上。孔口三向应采用钢管和防护网进行防护。现场未安排施工时，孔口应用钢筋网覆盖。 3、人员上下采用安全笼。 4、挖孔机械摆放位置应统一规划，做到各桩的卷扬机组或电动葫 芦摆放方向一致。 5、挖孔临近至设计终孔标高以上50cm 处应采用风镐开挖，严禁 爆破。 6、孔内工人必须戴安全帽，工人头顶上方约1m 高度处应放置 半圆形钢筋网罩，工人挖孔时应站在有罩盖的一边。 7、砼护壁厚度10～15cm。 二、基坑开挖与桩头凿除 1、基坑四周应做好排水设施，距离开挖线边缘1m以外搭设高度不小于1.2m的双横杆钢管防护栏，栏杆柱打入地面深度不小于50cm，防护栏埋设距基础边缘不小于50cm，立柱间距不大于3m，栏杆上挂设明显的防坠落、防触电等安全警戒标记。 2 、对于基坑深度超过2m以上时，坑内应设置供人员上下的爬梯。 3、基坑开挖出的废碴及时清理运走，运至指定的弃土场。 4、基础底作业面要用厚度不小于10cm的水泥混凝土硬化，硬化面边缘较承台、系梁设计断面至少宽50cm。如基坑内有渗水，基坑四周应开挖排水沟和集水井集中抽水排出。开挖完成后，对于墩台采用扩大基础应按设计地基承载力要求对基底进行承载力测试。 5、破除桩头时，应保护好钢筋，在与立柱钢筋连接前，应将桩头钢筋调直。 7、机械开挖基础时，预留至少20cm由人工开挖至设计标高底 以下至少10cm（硬质基岩地基开挖至设计标高）。 8、建议采用环切法凿除钻孔灌注桩桩头 在整个工程中，钻孔桩基础是制约和影响整个工程进度及质量的关键；常规的凿除桩头是人工结合空压机和风镐直接进行桩头破碎作业，作业范围局限，作业效率低，采用环切法施工凿除钻孔桩桩头成功的解决凿除桩头时
3 安全防护 ?1、预留洞口防护 ?2、电梯井防护 ?3、楼梯、楼层与阳台临边防护?4、基坑临边防护 ?5、人工挖孔桩防护 ?6、通道口防护 ?7、防护棚 ?8、施工机具防护 9、危险性较大分部分项工程公示牌
3 安全防护 3.1 预留洞口防护 3.1.1 防护要求 一、楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm 的孔口，必须用坚实的盖板盖没，盖板应能防止挪动移动。 二、楼板面等处边长为250～500mm的洞口，安装预制构件时的洞口以及缺件临时形成的洞口，可用木板做盖板，盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。 500mm以下的洞口防护
三、边长为500～1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹芭或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm。 500～1500mm的洞口防护（单位：mm） 500～1500mm的洞口防护实物图
1500mm ～3000mm 的洞口防护实 物图 四、边长在1500mm 以上的洞口，四周设 防护栏 杆，洞口下张设安全平网。 1500mm ～3000mm 的洞口防护（单位：mm ）
3.1.2 防护栏杆 一、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度为0.6m。坡度大于1：22的屋面，防护栏杆应高1.5m；栏杆立柱间距≤2m。 二、防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。挡脚板如有孔眼，不应大于25mm。板下边距离底面的空隙不应大于10mm。 、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔一致。 防护栏杆示意图（单位：mm）防护栏杆实物图
项目标准化图集之四 施工现场 安全防护标准化图集 二○○九年八月
目录 1.总则 (1) 2.一般要求 (1) 3.桩基、基坑安全防护 (1) 3.1桩基泥浆池安全防护 (1) 3.1.1一般规定 (1) 3.1.2图例 (2) 3.2承台基坑防护 (2) 3.2.1一般规定 (2) 3.2.2图例 (3) 4.模板工程安全防护 (4) 4.1一般规定 (4) 4.2图例 (5) 5.脚手架作业防护 (6) 5.1一般规定 (6) 5.2图例 (7) 6.高处作业和临边防护 (10) 6.1一般规定 (10) 6.2图例 (11) 7.料具存放安全要求 (13) 7.1一般规定 (13)
7.2图例 (14) 8.临时用电安全防护 (16) 8.1一般规定 (16) 8.2图例 (20) 9.施工机具安全防护 (21) 9.1一般规定 (21) 9.2图例 (23) 10.消防管理 (26) 10.1一般规定 (26) 10.2图例 (27) 11.安全教育培训 (28) 11.1一般规定 (28) 11.2图例 (28) 12.施工现场安全标识标牌 (30) 12.1一般规定 (30) 12.2图例 (30) 封面示例............................................................................... 错误！未定义书签。
铁XX梁施工安全防护 1.总则 根据《铁路建设项目现场安全文明标志》（建技【2009】44号）和《铁路建设项目现场管理规范》（TB10441--2008 J928--2009 ）及中建CI规范要求，对施工现场进行安全文明施工进行标识。 2.一般要求 桥梁施工现场安全防护严格按照铁路建设相关规范要求结合中建CI规范进行标识。 3.桩基、基坑安全防护 3.1桩基泥浆池安全防护 3.1.1一般规定 (1)泥浆池地面标高应比护筒低0.5～1m，以利泥浆回流畅顺； (2)泥浆池的位臵要合理布局,不得妨碍吊机和钻机行走； (3)泥浆池开挖后，泥浆池四周采用钢管和防护网进行防护； (4)安装的防护钢管露出地面1.2米，安装牢固整齐; (5)钢管安装牢固后四周用防护网进行围挡，防护网要求安装牢固平整。 (6)悬挂“泥浆池，注意安全”警示牌。
拼宽路基标准化施工工艺工法 1、施工前准备 1.1技术准备 1.1.1在旧路路基加宽前，对旧路路况进行详细调查，掌握路基病害成因并对路基病害进行处理。 1.1.2熟悉和掌握施工图设计文件及沿线地质、地形地貌资料，编制单项施工组织设计，向现场施工技术人员、进行书面的技术交底和安全较低。 1.1.3试验准备 （1）路基施工前、必须对路基填料土样进行相关试验。每公里至少取2个点；土质变化大时必须按实际情况增加取样点数。 （2）对来源不同、性质不同的拟作为路堤填料的材料进行复查和取样试验。土的试验项目包括天然含水量、液限、塑限、标准击实试验、CBR试验、颗粒分析、比重、有机质含量等。 （3）路基填料每5000m3或土质变化时必须重新取样进行试验。 1.1.4测量放样 （1）按照规范要求对沿线导线点和水准点进行复测和加密。如果是两侧拼接加宽，由于旧路基两侧导线点无法通视，需在旧路基两侧各布设一条符合导线，并且两条附合导线应闭合。 （2）路基开工前每隔100m用全站仪准确放出旧路基边缘点，在旧路基边坡上设置桩号牌，在加宽路基边缘放出路基边线，边线为设计坡脚线外0.5米处。 （3）每隔20m对旧路基和加宽路基原地面进行复测，核对或补充横断面，发现和设计图纸不符时，应查明原因及时处理。 1.1.5试验路段的施工 （1）试验段填筑的目的：找出填料在最佳含水量下达到各压实区规定的压实度和压实沉降差时，施工机械最佳组合方式、碾压速度、碾压遍数、松铺厚度、施工工艺等。 （2）试验段结束后对平整度、横坡、高程、压实质量等各项指标检查验收，满足规范要求及时将施工情况及检测结果编制试验段施工总结报监理工程师
市政道路标准化施工指南（路基+基层+面层） 工程施工质量标准化管理必须遵循责任承诺、方案先行、样板示范、班前讲评、过程控制、量化评价、持续改进的要求，按照PDCA 循环运行，严格控制、持续改进、科学组织、规范管理，最终实现市政道路工程质量的全面稳定可控。以下为市政道路路基、基层、面层等标准化管理进行了详细的总结。 一、路基工程 1、挖方路基 （1）在路基挖方开工前，将开挖工程断面图报监理工程师批准，否则不得开挖。 （2）挖方作业应保持边坡的稳定，做到不得对邻近的各种结构物及设施产生损坏或干忧。 （3）路基挖方材料应尽量予以利用，除图纸规定或被定为非适用材料外，不得任意废弃。 （4）在整个施工期间，必须始终保证路基排水畅通。 （5）必须注意对图纸未示出的地下管道、缆线、文物古迹和其他结构物的保护，开挖中一旦发现上述结构物应立即上报，且应停止作业并保护现场听候处理。 （6）居民区附近的开挖，应采取有效措施，以保护居民区房屋及保证居民和施工人员的安全，并为附近居民的生活及交通提供临时便道或便桥。
2 、填方路基 （1）路堤填筑以机械作业为主，人工配合。为保证施工质量，提高施工效率，按“三阶段、四区段、八流程”的作业程序组织施工，即：三阶段：准备阶段T施工阶段T验收阶段； 四区段：填筑区段T平整区段T碾压区段T检验区段； 八流程：施工准备T基底处理T分层填筑T摊铺整平T洒水或 晾晒T机械碾压T检验签证T路基面整修； （2）地基处理应按相关规定处理完毕并检验合格。 （3）路基填料应通过试验确定，符合规范及设计要求后方可使用。 （4）在填方路基开工前，应进行路堤试验路段的施工。现场试验应进行到能有效地使该种填料达到规定的压实度为止； 试验路段原则上一般不小于100 米；试验时应记录：压实设备的类型、最佳组合方式；碾压遍数及碾压速度、工序；每层材料的松铺厚度、材料的含水率等，试验结果报经监理工程师批准后，即可作为该种填料施工控制的依据；试验结束时，试验段若达到质量检验标准，可作为路基的一部分，否则，应予挖除，重新进行试验。 （5）填方路基必须严格实行“划格上土，挂线施工，平地机整平”，做到路基表面平整，边线直顺，曲线圆滑，控制好“五度”，即：压实度、平整度、厚度、宽度和横坡度。 路基规范上料：每层填料铺设前，下一层底面石灰打格，并且挂线，每个方格大小按虚铺厚度铺一车填料。
1施工准备 测量放线 导线复测 1)导线复测应采用全站仪、光电测距仪或其它满足测量精度的仪器，一起使用前应进 行标定、检验校正。仪器标定、校正报告复印报监理工程师备案。 2)原有导线点不能满足施工要求时，应进行加密，保证公路施工全过程中方便施工 放样。 3)导线起讫点测定结果应于设计提供的测定结果对照，误差在允许范围内。 4)导线复测时，必须与相邻施工段落进行联测，确认导线控制点闭合。 1.1.2水准点复测 1)使用监理工程师所交付的水准点，应首先进行相互之间查对复核，并与基准 点闭合，超出容许范围查明原因，并及时报监理工程师 水准复测水准点复测 2)水准点间距应满足要求等级的需求，最大不超过1公里，在人工结构物附近、高填深挖地段、工程量集中及地形复杂地段宜设临时水准点。临时设置的水准点 必须坚固稳定，测设距离应以测量高程不加转点为原则，一般平原区不大于200 米，山岭或丘陵区为100米
3）临时水准点和因施工影响需移动的水准点，其标高与原水准点闭合，精度应满足规范要求。 1.1.3中线复测 中线复测坐标放样 1）路基开工前应采用坐标法恢复公路中心桩，并采取一定保护措施，固定路线主要控制桩。 2）恢复中线时应注意与结构物中心、相邻施工段的中线闭合，发现问题应及时查明原因，并及时报监理工程师协调解决。 3 ）如发现设计中线长度丈量错误，应及时上报业主，由业主组织设计单位重新

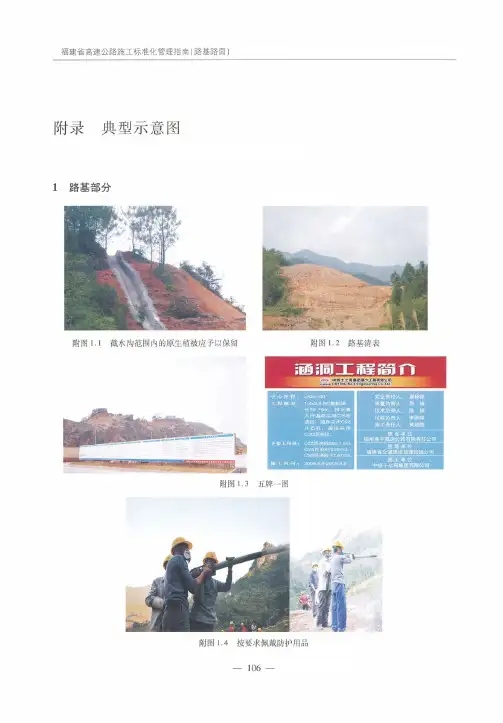

核查完善 点位复测 横断面复测 1.1.4横断面复测 1）横断面测量应采用水准仪-皮尺法、横断面仪、全站仪或经纬仪视距法；测量纵向为线路前进方向，横向当路基中线处在直线处在直线段时为中线垂直线方 向，曲线段时为测点切线的垂直线方向。 2）横断面测量应逐桩施测，断面布置数量及横向测点应与设计对应，当地形发生变化时应适应适当加密3 ）横断面的施测宽度应满足路基及给排水设施的需要。在横断面施测中应反映地形、地物、地质的变化，并标出相关水位、建筑物等位置。 1.2场地清理 1.2.1砍树挖根及表土清除 路基清喪 移植树木 1）路基范围内的乔木、灌木等均应在清表前砍伐或移植，砍伐的树木应堆放在路基之外，并妥善处理。对于路堑边坡坡顶至截水沟范围内的原生植被因予以保留。 2）路基范围内的垃圾、有机物残渣及原地面一下至少30厘米内的草皮、农作物的根系
1 总则 1.1目的 为提高高速公路建设治理和工程质量水平，促进项目建设治理的标准化、科学化和规范化，确保各环节工作到位,质量优良， 结合本工程项目的实际情况，制定河北省茅荆坝（蒙冀界）至承 - 1 - / 120
德公路施工标准化治理实施细则（路基篇）。 1.2 编制依据 1.2.1国家、工程建设标准化协会、交通运输部等工程建设标准主管部门公布的与路基工程相关的文件、标准、规范、规程和指南。 1.2.2 河北省高速公路建设指挥部办公室关于在“大广公路蒙冀界至承德段高速公路建设项目上全面推广精细化治理试点工作的通知”，冀高指办【2010】4号。 1.2.3行业内通行的先进施工工艺和治理方法。 1.2.4《河北省高速公路治理局高速公路建设质量治理指导意见》。 1.2.5《高速公路建设质量年活动文件汇编》，（河北省高速公路治理局）2009年4月。 1.2.6《河北省高速公路承赤筹建处精细化治理实施细则》。1.2.7《高速公路平安工地建设施工安全防护设施量化标准》（河北省高速公路治理局）2010年6月。 1.3 要紧内容
本指导书共7章，分不为总则，术语，施工预备，施工工序，安全生产、环境爱护及文明施工，资料治理及交工验收,首件工程认可制和工法治理。 2 术语 2.1路床 路面结构层底面以下0.80m范围内的路基部分，在结构上分为上路床（0～0.30m）和下路床（0.30～0.80m）。 2.2路堤 高于原地面的填方路基。路堤在结构上分为上路堤和下路堤，上路堤是指路面底面以下0.80～1.50m范围内的填方部分；下路堤是指上路堤以下的填方部分。 2.3 路堑 低于原地面的挖方路基。 2.4 填石路堤 - 3 - / 120
施工现场安全设施标准化图集
编制说明 为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“敬畏生命，关注安全，监管并重，落实责任”的安全理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。 本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；7、其它 一、《图集》编写原则及要求： 1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。 2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。 3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。 4、《图集》编写图文并茂，突出细部节点，便于操作实施。 二、《图集》推广使用要求： 1、本图集作为企业内部最低标准推广使用，1-6章为强制性条文、7章为推荐性条文。 2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。 3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。 4、本标准自发布之日起执行。
一、高处作业防护 1.1 临边防护 1.1.1基坑临边防护 (2) 1.1.2楼层四周、阳台、屋面临边防护 (5) 1.1.3楼梯临边防护 (6) 1.2洞口防护 1.2.1预留洞口防护 (7) 1.2.2电梯井防护 (8) 1.3通道口防护 (10) 二、脚手架 2.1落地式脚手架 (11) 2.2悬挑式脚手架 (13) 2.3连墙件设置.................................................14目录 ... ..三、临时用电 3.1配电箱防护 (15) 3.2电缆埋地、架空 (16) 四、起重机械 4.1塔机防爬防护.......................................... .17 4.2司机上塔通道 (18) 4.3塔机附墙安拆平台 (19) 4.4施工电梯、物料提升机安全通道 (20) 4.5施工电梯、物料提升机楼层平台防护门.21 五、施工机具 5.1木工车间 (22) 5.2钢筋加工棚 (23) 六、消防 6.1消防水泵 (24) 6.2楼层消火栓、消防箱.................................25七、其它 7.1门禁系统 (26) 7.2工地围墙 (27) 7.3吸烟室、饮水室 (28) 7.4食堂 (30) 7.5宿舍 (31) 7.6浴室 (33) 7.7卫生间 (34) 附录、安全设施管理流程 (36)
文件编号：RHD-QB-K7122 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 桥梁施工一般规定标准 版本
桥梁施工一般规定标准版本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1 桥梁施工是一项工艺复杂、技术难度很高、综合性很强的大型工程项目。目前，上海市政、公路的桥梁施工范围包括江、河、湖、海上的桥梁、陆地上的高架道路和立交桥、管线桥、轨道交通的区间高架桥梁以及高架站台等施工。根据本市行业的要求，桥梁施工项目必须建立安全生产保证体系并予以实施，现场施工执行现行《建筑施工安全检查标准》（JGJ59-99）、本市行业的安全质量标准化工地管理标准和市级文明工地的创建标准。 2项目经理部必须按有关法规的规定要求，配备各类持证上岗的管理人员和特种作业人员，其数量应
能满足施工的实际需要。 3应按确认的编制依据和工程的实际情况，在开工前编制施工组织设计的总体篇或安全策划文件.总体篇或安全策划文件中应确定专项施工方案、重要危险源的安全技术措施和管理方案、应急预案编制的目录和编制要求，并确定该工程的管理目标。 4 根据策划已确定的内容，在各分部、分项工程施工作业前，完成相应的专项方案、措施和预案的编制及审批。 5 施工组织设计（含施工方案）必须经总包方企业技术负责人和施工现场总监理工程师批准后，方可实施。 6 施工现场的脚手架、模板支护系统、起重吊装、深基坑等危险性较大的施工作业，应按现行法规的要求，编制专项施工方案、组织专家论证，作业前
路基施工标准化图文详解 内容介绍： 一、“工欲善其事，必先利其器”（优质工程质量目标解读） 二、“知者行之始，行者知之成”（图文标准化施工过程） 三、“术有专攻，道无止境” （总结） 一、明确优质工程质量目标 路基优质工程质量目标：路基宽度、分层压实层厚及压实度、顶面弯沉等指标合格率达到100%，排水及支挡工程的混凝土（砂浆）强度合格率为100％，排水工程铺砌厚度、基础垫层宽厚、断面尺寸合格率≥ 90%，支挡工程断面尺寸合格率≥ 90%。 二、图文解读标准化施工过程 内容包括：土方路基填筑、潮湿路基填土翻晒处理、路基填土强夯处理、石方路基填筑、台阶开挖、台背回填、预制管桩托板施工、石方路堑边坡光面爆破、填石路堤码砌边坡、边坡防护、混凝土挡土墙、排水工程、绿化工程 2-1 土方路基填筑 填方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。
1. 根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。 2. 采用平地机精平，有效控制填土表面平整度，并形成路拱。
3. 采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。 4. 路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。
5. 完成的临时急流槽较牢固稳定，满足施工期内临时排水要求。 2-2 潮湿路基填土翻晒处理 结合雨季长、雨量大的特点，某高速项目配备有犂钯翻土机，对受雨水浸泡的路基填土进行犂钯翻晒晾干，重新碾压，有效地解决了路基受雨水浸泡后含水量过大及强度降低的问题，保证了路基每层填土的密实稳定。
内容介绍： 一、“工欲善其事，必先利其器”（优质工程质量目标解读） 二、“知者行之始，行者知之成”（图文标准化施工过程） 三、“术有专攻，道无止境”（总结） 正文： 一、明确优质工程质量目标 路基优质工程质量目标：路基宽度、分层压实层厚及压实度、顶面弯沉等指标合格率达到100%，排水及支挡工程的混凝土（砂浆）强度合格率为100％，排水工程铺砌厚度、基础垫层宽厚、断面尺寸合格率≥ 90%，支挡工程断面尺寸合格率≥ 90%。 二、图文解读标准化施工过程 内容包括：土方路基填筑、潮湿路基填土翻晒处理、路基填土强夯处理、石方路基填筑、台阶开挖、台背回填、预制管桩托板施工、石方路堑边坡光面爆破、填石路堤码砌边坡、边坡防护、混凝土挡土墙、排水工程、绿化工程 2-1 土方路基填筑 填方路基采用打方格方式控制卸土量，压路机整平后采用带刻度插扦检测填土松铺厚度，控制填土厚度；松铺厚度符合要求后，采用平地机精平，最后碾压密实。该做法既简单实用，又能把路基关键环节控制好，有效提高填筑质量。路基填筑过程中，及时修筑临时排水设施保护边坡，保证路基边坡的密实稳定。
1.根据装载车辆装土量计算堆土间距，用石灰打方格，人工指挥卸土，从源头控制好分层填土厚度。 2.采用平地机精平，有效控制填土表面平整度，并形成路拱。 3.采用上述工艺流程施工的填方路基密实平整、路拱横坡顺适。
4.路基边缘设置拦水土埂，集水通过临时急流槽排除，起到防止雨水漫流冲刷边坡的作用。 5.完成的临时急流槽较牢固稳定，满足施工期内临时排水要求。 2-2 潮湿路基填土翻晒处理
结合雨季长、雨量大的特点，某高速项目配备有犂钯翻土机，对受雨水浸泡的路基填土进行犂钯翻晒晾干，重新碾压，有效地解决了路基受雨水浸泡后含水量过大及强度降低的问题，保证了路基每层填土的密实稳定。 犂钯翻松受浸路基填土 翻松受浸填土凉晒至最佳含水量 2-3 路基填土强夯处理 某高速在路基填筑施工中，对于高填方路基，在分层填筑3 ～5 层填土后，再采用冲击式压实设备对填土进行补充压实，保证了路基填土压实度，达到
桥梁灌注桩基施工标准化实施细则 一、施工前准备工作 1、控制网复测，施工前应完成测量放样工作,并经监理工程师检验合格。 2、做好配合比等试验工作（配合比必须经总监办批复，外加剂必须采用本项目规定的品牌）。 3、准备好护筒，长度满足施工规范要求。 4、导管试拼并编号，做水密承压试验。 5、进行钢筋机械连接工艺试验（必须经总监办中心实验室平行检测），以及首节钢筋笼制作，复核加强箍直径。 6、灌注桩应由专业队伍进行施工，人员、设备满足施工需要（现场配备备用发电机）；按照设计资料提供的地质剖面图,选用适当的成孔方式以及钻机和钻头。 7、应熟悉和分析施工现场的地质、水文相关资料、施工现场环境,排查施工区域内的地下管线、地下构筑物、危险建筑等的分布情况。 8、钻孔桩开钻前应对施工现场进行整平, 放出首批桩位，对现场进行平整时,宜以施工中用到的最大机械为参考,应满足钻机就位、吊放钢筋笼以及混凝土运输的要求。对钻机坐落处进行平整和加固,并应对主要机具的安装、配套设备的就位及水电供应等各项准备工作进行检查。施工地点应比四周原地面稍高,便于排浆和保持现场清洁。 9、泥浆制备材料(如膨润土等)已进场,钻孔前应完成泥浆循环系统的设置,拌制的泥浆应经检验且符合规范的要求。如有条件宜配备泥浆处理器。 10、旋挖钻机宜用于平地、地基强度较高位置的钻孔，且施工地点附近应没有高压线；当用于支架平台上钻孔时，应对支架平台进行专门设计。 11、浅水区域的灌注桩在征得河道、水务等部门的同意后,可采用筑岛法施工。较深水域的灌注桩施工应搭设操作平台,平台宜采用钢管桩搭设,横梁可采用型钢或桁架等。钢管
桩可采用锤击、振动等方式沉入,并应保证其承载力和稳定性；横梁可采用焊接或栓接等方式与桩连接。平台应高于施工期间最高水位1m左右,并应保证其具有足够的强度、刚度和稳定性。对汛期水流冲击力较大的河段,应采取措施增强平台的抗冲击力,如打斜桩、增大桩的直径或加强横向联结支撑等。 12、对于溶洞地区,应详细掌握溶洞出现的桩号、范围的大小,针对每个桩位地质资料,结合设计提出施工方案；钻机支撑点应远离桩位,且钻机应用“八”字缆风绳拴拉；应配备处理施工故障的备用机具设备,并应根据溶洞发育情况,备足袋装黏土、片石、袋装水泥等应急材料；在合适位置设置大泥浆池备足泥浆和泥浆泵,确保溶洞钻穿时迅速补浆,防止塌孔。 13、对工程地质、水文地质或技术条件特殊复杂的钻孔灌注桩,宜在施工前进行工艺试桩,获得相应的工艺参数后再正式施工。 二、施工流程 施工流程见图 ↓ ↓ ↓
