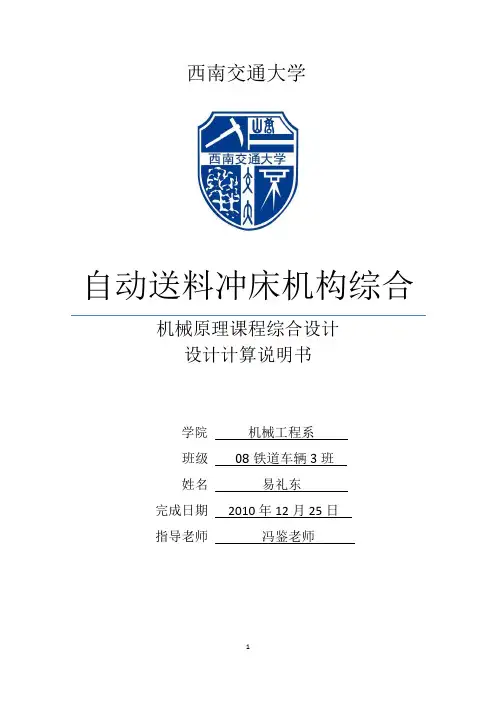

西南交通大学
自动送料冲床机构综合
机械原理课程综合设计
设计计算说明书
学院机械工程系
班级08铁道车辆3班
姓名易礼东
完成日期2010年12月25日
指导老师冯鉴老师
1．设计任务
1.1设计题目
自动送料冲床机构综合 1.2自动送料冲床简介
自动送料冲床用于冲制、拉伸薄壁零件，本课题设计的自动送料冲床机构主
要用于生产玩具车上的薄壁圆齿轮。冲床的执行机构主要包括冲压机构和送料机构。工作时，要求送料机构先将原料胚件送至冲头处，然后送料机构要保证原料胚件静止不动，同时冲压机构快速的冲压原料胚件，制成要求的齿轮。最后，冲头快速返回，执行下一个循环。送料机构在此期间将原料胚件送至待加工位置，完成一个工作循环。
1.3设计条件与要求
①以电动机作为动力源，下板固定，从动件（冲头）作为执行原件，做上下
往复直线运动，其大致运动规律如图1所示，具有快速下沉、等速工作给进和快速返回等特性。
②机构应具有较好的传力性能，工作段的传动角r
大于或等于许用传动角
冲床机构运动方案示意图
[r]=450 ③冲头到达工作段之前，送料机构已将配料送至待加工位置。 ④生产率为每分钟180件。
⑤冲头的工作段长度l=100mm ，冲头总行程长度必须大于工作长度两倍以上。
⑥冲头的一个工作循环内的受力如图2所示，在工作段所受的阻力F 1=2300N ，
其他阶段所受的阻力为工作段所受阻力的五分之一。即F 0=460N 。 ⑦送料距离S n =150mm 。
⑧机器运转速度不均匀系数不超过0.03。
图
1
图2
1.4设计任务
1. 绘制冲床机构的工作循环图，使送料运动与冲压运动重叠，以缩短冲床工作周期；
2. 针对图所示的冲床的执行机构（冲压机构和送料机构）方案，依据设计要求和已知参数，确定各构件的运动尺寸，绘制机构运动简图；
3. 在冲床工作过程中，冲头所受的阻力变化曲线如图所示，在不考虑各处摩擦、其他构件重力和惯性力的条件下，分析曲柄所需的驱动力矩；
4. 取曲柄轴为等效构件，确定应加于曲柄轴上的飞轮转动惯量；
冲头所受阻力曲线
5.用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。
6.图纸上绘出最终方案的机构运动简图（可以是计算机图）并编写说明书。
2.设计背景
冲床自动送料机实质上是上料机械手，适用于轴承行业、小五金行业、标准件行业的冲压加工。它能自动上料和卸料，提高生产效率，保证产品质量，改善工人劳动强度，确保人身安全。本机节拍与冲床同步，连续生产.总体结构简单、紧凑，传动平稳，性能可靠，使用安全，操作方便，便于加工、装拆、调整、维护、制造经济。在冷挤压加工行业特别是轴承冲挤压加工中有较大的应用前景。
自动送料是冲压加工实现自动化的最基本要求、也是在一套模具上实现多工位冲压的根本保证。自动送料机构每次送进带料或条料的距离称为送料步距，送料步距可根据冲压件的形状尺寸及冲压工艺的需要设计确定。
2.1主要参数及性能指标
生产率
送料距离
板料厚度
轴心高度
冲头行程
辊轴半径
大齿轮轴心坐标
大齿轮轴心坐标
大齿轮轴心偏距
送料机构最小传动角
速度不均匀系数
板料送进阻力
冲压板料最大阻力
冲头重力
3.课题分析
一般来讲，我们要设计一个机构，包括根据该机构的功能要求选择机构的类型，即确定机构运动简图的形式，也就是通常所说的机构的型综合或构型综合设计；确定机构运动简图之后，我们需要计算它的尺寸参数，称为机构的尺寸综合或运动设计；之后才是机构的结构强度、有限元与加工工艺设计等。
由于本课题已经给出了自动送料冲床机构的运动形式，不必再确定运动简图。所以，只需要考虑运动设计。也就是说，题目中的综合指的是尺寸综合。
4.工作原理
送料过程：电动机通过V带传动和单级齿轮传动带动曲柄转动，将一定量的薄钢板送入冲床工作台面位置
冲制过程：飞轮飞轮驱动曲柄摇杆机构，曲柄摇杆机构中曲柄为主动件，带动摇杆摆动，摇杆与棘轮共轴，从而将摇杆的连续往复摆动转换成棘轮的单向间歇运动，棘轮与辊轴中心轴线重合，最后依靠辊轴的压紧将一定量的板料送到工作位置。
5.机构选择
方案一：小齿轮与辊轴的压紧
考虑到小齿轮与工件直接接触不仅起不到压紧的作用还会损伤工件，所以该方案不合适。
方案二：辊轴与辊轴的压紧
调整适当的间隙便于进料，可以保证工件稳定运动且工件表面无划痕。比较两个方案后决定采用方案二。
辊轴的直径为60mm，上下辊旋转一周的送料长度为L，则：
所以符合要求。
5.1间歇机构设计
当板料送到滑块底部时要被冲制，存在冲压加工时间，所以应该设计间歇机构。这里选择了棘轮机构。
棘轮与摇杆有共同的中心轴线，摇杆上安装了棘爪。
设棘轮的棘齿数Z=11，冲床往复一次的送料长度为L1,棘轮每转一齿，摇杆转角为α ，则
取棘轮的模数m=6，则外径
5.2运动方案设计
方案一：如图所示本机构用了连杆和椭圆形的凸轮机构，齿轮—连杆冲压机构和椭圆形的凸轮—连杆送料机构。正如图所示一样但在设计椭圆形的凸轮机构时不好计算和加工，这大大的增加了加工的难度和设计。
方案二：题目给出的方案
根据压紧机构选择的结果，采用双辊压紧机构，则不采用齿轮啮合。所以要在该方案的基础上改进。
此方案的优点：送料误差较小，且每次送料距离相同，结构简单，载荷平稳缺点：体积较大，有死点存在，但在主动轮采用飞轮可避免死点，且不符合设计要求中的最小传动角要求。
方案三：在方案二的基础上改进。
冲制机构方案不变，采用曲柄滑块机构。曲摇杆机构中曲柄为主动件，带动摇杆转动，摇杆与棘轮共轴，从而将摇杆的连续往复摆动转换成棘轮的单向间歇运动，采用双辊轴压紧送料机构。
此方案的优点:棘轮机构可把摇杆的往复运动改成单一方向运动，曲柄摇杆的急回特性不影响机构运动，机构体积较小
缺点:结构复杂，计算复杂，有一定的误差，但可以通过增加棘轮的齿数来减小误差，噪声较大。
综合上述三种方案，选择第三种方案。
6.理论计算
6.1曲柄滑块设计
已知条件
冲压行程
N=180转/分，则每转需要时间
设飞轮的角速度为，则速度为
根据冲头行程
得
C到冲头为245mm 冲头高20mm 滑块共高510mm 6.2曲柄摇杆机构的设计
可采用最小传动角设计曲柄摇杆机构。
已知最小传动角为，则由此知
确定各杆长度
当a和d杆共线的位置有最小传动角
γ存在分别为，
当时为最佳传动机构，可根据余弦公式
解得
式中
且解得：
曲柄长度应非负，则
所以 (其他值不符合要求舍去！)
可取
解得
或者
因为c＜b，所以取
6.3棘轮与曲柄摇杆机构的整合
因为舍弃了齿轮啮合传动，所以可以直接设计为与棘轮共轴的摇杆，棘爪安装在摇杆上。
6.4发动机的选择
本设计中已经采用了的设计，所以可得到速度
可得瞬时功率
按照一个工作循环中的平均能量选择电机功率
=1.2 ，算的
冲床传动系统如图3所示
电动机转速经带传动、齿轮传动降低后驱动机器主轴运转。原动机为三相交流异步电动机，其同步转速选为1500r/min，可选用如下型号：
图3
由生产率可知主轴转速约为180r/min，且题目要求使用单级齿轮传动，电动
机暂选为Y112M—4，则传动系统总的传动比传动比约为=8。带传动的传动比
，则齿轮减速器。
6.5飞轮的选择
采用近似法算飞轮，根据设计条件所给出的最大阻力
最大盈亏功
飞轮安装在主动轴上
算得
飞轮选盘形飞轮选用铸铁为飞轮材质，飞轮半径为100mm，求得厚度1.6mm。
7.三维建模以及模拟运动仿真
根据上面的计算数据，通过三维软件CATIA建模，并约束其零件之间的装配关系，完了本设计的仿真。
建立的三维模型
通过CATIA中的数字分析模块，分别测量出了冲头的运动过程中的速度曲线和加速度曲线。
冲头的速度曲线冲头的加速度曲线由于大齿轮做来回的回转往复运动，同样的也测量了其在3秒时间内的速度和加速度曲线。
大齿轮的速度曲线大齿轮的加速度曲线由于大齿轮同时也在转动，所以同样测出了其角速度和角加速度曲线。
大齿轮的角速度曲线大齿轮的角加速度曲线
8.实物照片
根据要求，本设计在机械实验室里面，搭建了按比例缩小的模型。通过实验，搭建的模型基本符合设计要求。实验室搭建的实物模型如下
9.模型运动图和实物介绍图
根据设计要求，根据本次实验做的CATIA模拟运动动画和实物模型介绍的视屏，随本说明书一并上交。
10.设计感想(总结)
在这次机械原理的课程设计中，总的来说是收获了不少。刚开始拿到这个题目的时候，觉得比较简单，不过做起来还是遇到了很多的小麻烦。毕竟很多现实的因素是在设计的时候考虑不完全的。
做这个设计中，最大的收获就是顺带着把三维软件和仿真学了下。刚开始了解的不多，大部分时间都是用来学习新的东西，所以最后做出来的东西可能不是太理想。不过毕竟是自己做的，数据一个一个计算的，图是一笔一笔画出来的，在这过程中还是收获了很多。
另外，在本学期也参加了第二届全国工程训练大赛，做这个设计的时间不是很多。本来用“无碳小车”的设计可以当做机械原理的课程设计，不过这个课题还是做了。多做做对自己的能力提升也有好处。
11.参考文献：
[1].谢进.反平行铰链四杆机构的连杆曲线方程.西南交通大学学报.第18卷4期.
[2].张新华.冲床自动送料机的原理与设计.锻压技术.1993年.
[3].冯鉴何俊.机械原理.西南交通大学出版社.2008年.
[4] 谢泗淮主编.机械原理.北京:中国铁道出版社.2001.
[5] 曹惟庆著.平面连杆机构分析与综合.北京科学出版社.1989.
[6] 作品设计说明书格式.百度文库
https://www.doczj.com/doc/749704094.html,/view/f4bcd58a6529647d272852b2.html
附：CATIA中的三维图
