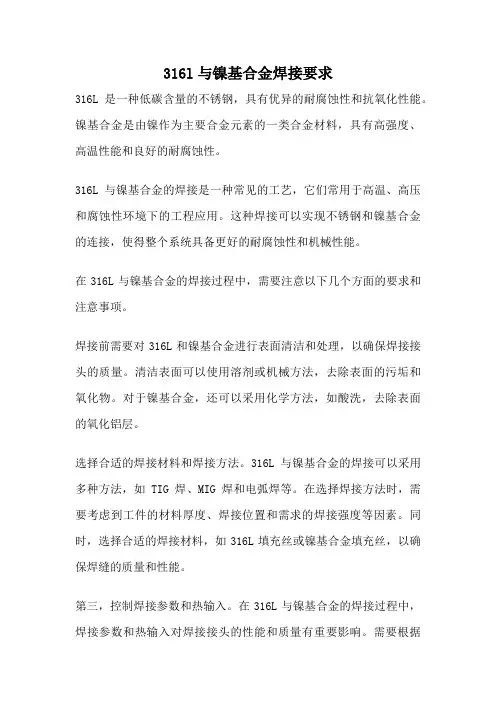

镍基焊合金焊接注意事项
焊接热输入量限制：
高热输入量焊接时，对Ni及Co合金产生不预期的变化。在热影响区将会发生某些退火度及晶粒的成长。焊接制程的热输入量及道间、预热温度，会决定这类变化的范围。
高热输入量可能造成结构组织的过度液化、碳化析出或其它有害于冶金现象的结果。易言之，这类可能造成龟裂或腐蚀之损失。母材之晶粒尺寸，也必须藉选择合适之焊接制程及技艺考量。粗大的晶粒对焊道底部会增加龟裂的倾向，这是由于界面范围(区域)已具高水平之碳化物及其它金属间化合物导致液化龟裂。表1显示，对大多数的镍合金当晶粒粗大时必须采用较热输入量的焊法来焊接。
当问题发生时，应调整焊接工艺减少热输入量或者选较低热输入量的焊接制程取代之。直行焊道及焊道形状改变为工艺调整之实例且已采行。
若容许利用高热输入量制程或高道间、预热温度遭遇不当之惰气遮护时，于焊道面上会形成厚氧化膜。此氧化物将使滑顺之焊道表面变成粗糙的表面致不易移除及检查。而氧化物对接续焊道之焊接会造成夹氧化物缺陷之敏感性。
热输入量：25-30KJ/cm(最大不超过50KJ/cm)
道间温度：100-150℃以下(最好90℃以下)
a
(摘自AWS Hand Book Vol 1)
注：a、X符号指建议之制程。
b、细晶粒小于ASTM编号5；粗晶粒为ASTM编号5或较大者。
c、喷弧移行。
焊接金相 铝合金钎焊缺 陷 哈尔滨焊接研究所金相室(150080) 于 捷 孙秀芳 郭力力 山东省淄博学院机电系(255091)姜 英 焊接方法 钎焊 母 材 L F3铝合金 焊 材 铝硅及铝硅镁钎料 图1 钎缝中各种缺陷 (50×)2/3图2 钎缝发生轻微溶蚀现象 400× 会)已在2000年1月巴黎会议上取消。两者原有职能 全部移交给IAB B组(实施与授权)。 EWF Committee2,3和IIW Commission今后只能 从事IIW IAB还没有的项目开发工作。 被IIW接受的培训规程在大约五年内将同时印制 EWF和IIW文件号。培训规程中规定了IIW和EWF 证书等效。同时,由于EWF人员资格仍被许多欧洲标 准采用,EWF证书在一定时期有很高的市场价值,所 以EWF证书仍将继续发放约五年。 1.4 授权的国家团体Authorised National Body(ANB) ANB是Authorised National Body(授权的国家团 体)的缩写,是指由IIW授权的在某一IIW成员国实施 IIW人员资格认证体系的唯一合法机构。其作用是: (1)评估和验收培训机构,批准授权的培训机构 (A TB)按照IIW规程举办各类培训课程; (2)进行考试; (3)颁发各类焊接人员的资格证书并管理焊接人 员档案。 一个IIW成员国只能有一个ANB。某个成员国 的ANB如果要在其它无ANB国家开展IIW课程,应 受到代表该国的国家焊接学会的邀请,在课程培训中, 必须解决语言障碍的问题。 根据EWF和IIW之间的协议,1999年,19个 EWF的ANB自动成为IIW的ANB。我国于2000年 1月取得欧洲以外的第一个ANB资格,美国、日本和澳 大利亚已于2001年1月召开的IAB B组巴黎工作会 通过,成为正式的ANB。到2001年1月底为止,已正 式授权下列国家的ANB组织:奥地利、比利时、中国、 克罗地亚、捷克、丹麦、芬兰、法国、德国、匈牙利、意大 利、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯 洛维尼亚、西班牙、瑞典、瑞士、英国、美国、澳大利亚和 日本,共计25个。 加拿大计划在2002年末进行验收,俄罗斯、乌克 兰和南斯拉夫已向IIW提出了申请。(未完待续) ? 5 4 ?焊接 2001(6)

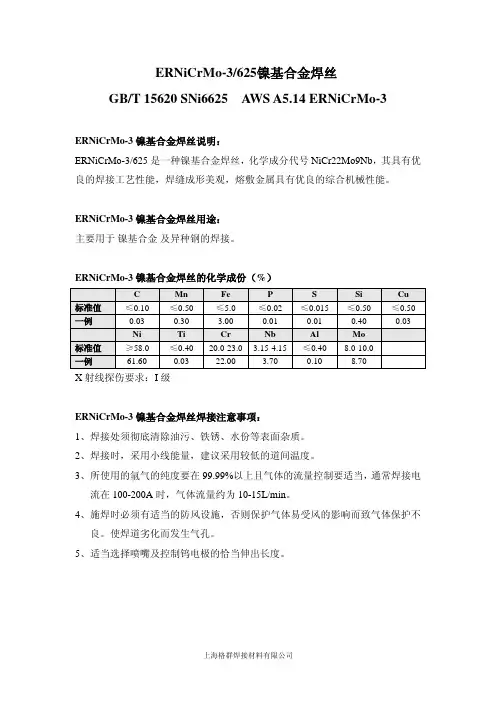

基焊条 目录 镍基焊条的分类与用途 镍基焊材的选用 镍基合金焊条成份对比 镍基焊条的分类与用途 镍及镍合金焊条可分为五大类，即工业纯Ni、Ni-Cu、Ni-Cr-Fe、Ni-Mo 和Ni-Cr-Mo。每一类可分为一种或多种型号的焊条。这类焊条主要用于焊接镍或高镍合金，有时也可用于异种金属的焊接或堆焊. 镍基焊材的选用 镍基焊丝 镍基焊条图片 [1] ERNiCr-3 用于600，601以及800合金自身的焊接，及不锈钢和碳钢之间的异种钢焊接ERNiCrFe-7 用于焊接ASTM B163，166，167和168标准内的镍铬铁合金 ERNiCrFe-6 用于钢和镍铬铁合金的焊接，钢及不锈钢和镍基合金的焊接 ERNiCrCoMo-1 用于焊接镍铬钴钼合金及各种高温合金的异种焊接 ERNiCrMo-3 用于镍合金，碳钢，不锈钢和低合金钢的一种焊接，最主要用于625，601，802合金的焊接及9%镍合金的焊接 ERNi-CI 工业纯镍，用于可锻铸铁及灰口铸铁的焊接 ERCuNi 用于70/30，80/20，90/10铜镍合金的焊接 ERNiCu-7
用于焊接镍铜合金B127，163，164和165等 ERNi-1 用于纯镍铸件和锻件的焊接，如：ASTM B160，161，162，163标准内的合金 ERNiFeMn-CI 用于结节铸铁,球墨铸铁,可锻铸铁和灰口铸铁自身的焊接或用于它们 与不锈钢,碳钢,低合金钢及各种镍合金的焊接 ERNiCrMo-4 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接 ERNiCrMo-11 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接,还可以用于镍铬钼合金和钢焊接焊缝的堆焊 ERNiCrMo-13 用于焊接低碳镍铬钼合金 镍基焊条 ENiCrMo-3 用于焊接镍铬钼合金,如625,800,801,825和600 ENiCrFe-3 用于镍铬铁合金自身的焊接及与碳钢的焊接 ENiCrFe-2 用于奥氏体钢,铁素体钢及高镍合金之间的异种焊接, 还可用于9%镍合金的焊接 ENiCu-7 主要用于镍铜合金自身及其与钢之间的异种焊接 ENiCrFe-7 用于690(UNS N06690)镍铬铁合金自身的焊接 ENiCrMo-4 用于焊接C-276合金及大多数其它镍基合金 ENiCrCoMo-1 用于焊接镍铬钴钼合金以及各种的高温合金间的异种焊接 ERCuNi 焊接锻造或铸造的70/30,80/20,90/10铜镍合金 ENiCrMo-13 用于焊接低碳镍铬钼合金 ENiCrMo-11 用于焊接低碳镍铬钼合金 纯镍焊条 A5.11 ENi-1 EL-NiTi3 ≥ 92 - - Ti2.5 - 焊接 200 、 201 镍合金以及镀镍钢板； - 钢与镍异种材料的焊接； - 钢的表面堆焊。
镍基焊材的选用 镍基焊丝 镍基焊条图片 [1] ERNiCr-3 用于600，601以及800合金自身的焊接，及不锈钢和碳钢之间的异种钢焊接 ERNiCrFe-7 用于焊接ASTM B163，166，167和168标准内的镍铬铁合金 ERNiCrFe-6 用于钢和镍铬铁合金的焊接，钢及不锈钢和镍基合金的焊接 ERNiCrCoMo-1 用于焊接镍铬钴钼合金及各种高温合金的异种焊接 ERNiCrMo-3 用于镍合金，碳钢，不锈钢和低合金钢的一种焊接，最主要用于625，601，802合金的焊接及9%镍合金的焊接 ERNi-CI 工业纯镍，用于可锻铸铁及灰口铸铁的焊接 ERCuNi 用于70/30，80/20，90/10铜镍合金的焊接 ERNiCu-7 用于焊接镍铜合金B127，163，164和165等 ERNi-1 用于纯镍铸件和锻件的焊接，如：ASTM B160，161，162，163标准内的合金 ERNiFeMn-CI 用于结节铸铁,球墨铸铁,可锻铸铁和灰口铸铁自身的焊接或用于它们与不锈钢,碳钢,低合金钢及各种镍合金的焊接 ERNiCrMo-4 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接 ERNiCrMo-11 用于镍铬钼合金自身的焊接,或镍铬钼合金和钢及大多数其它镍基合金的焊接,还可以用于镍铬钼合金和钢焊接焊缝的堆焊 ERNiCrMo-13 用于焊接低碳镍铬钼合金 镍基焊条 ENiCrMo-3 用于焊接镍铬钼合金,如625,800,801,825和600 ENiCrFe-3 用于镍铬铁合金自身的焊接及与碳钢的焊接 ENiCrFe-2 用于奥氏体钢,铁素体钢及高镍合金之间的异种焊接, 还可用于9%镍合金的焊接 ENiCu-7 主要用于镍铜合金自身及其与钢之间的异种焊接 ENiCrFe-7 用于690(UNS N06690)镍铬铁合金自身的焊接 ENiCrMo-4 用于焊接C-276合金及大多数其它镍基合金 ENiCrCoMo-1 用于焊接镍铬钴钼合金以及各种的高温合金间的异种焊接 ERCuNi 焊接锻造或铸造的70/30,80/20,90/10铜镍合金 ENiCrMo-13 用于焊接低碳镍铬钼合金 ENiCrMo-11 用于焊接低碳镍铬钼合金纯镍焊条A5.11 ENi-1 EL-NiTi3 ≥ 92 - - Ti2.5 - 焊接200 、201 镍合金以及镀镍钢板；- 钢与镍异种材料的焊接；- 钢的表面堆焊。
铝合金焊接缺陷分析及预防 1、焊缝尺寸不符合要求 主要是指焊缝宽窄不一、高低不平、余高不足或过高等。焊缝尺寸过小会降低焊接接头的强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。 2、咬边 由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能造成在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因主要有操作方式不当，焊接规范选择不正确，如焊接电流过大、电弧过长、焊条角度不当等。咬边超过允许值应予以补焊。 3、焊瘤 焊接过程中，熔化的金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减小，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时产生，焊缝间隙过大，焊条角度和运条方法不正确、焊条质量不好、焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。 4、烧穿 焊接过程中，熔化的金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程不能继续进行，是一种不能允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大焊接速度过低、坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊接可采用加铜板或焊剂垫等办法防止熔化金属下塌及烧穿。手工电弧焊接薄板时，可采用跳弧焊接法或续灭弧焊接法。 5、未焊透 焊接时接头根部未完全熔透的现象称为未焊透，未焊透常出现在单面焊的根部和双面焊的中部。未焊透不仅使焊接接头的机械性能降低，而且在未焊透处的缺口和端部形成应力集中点，承载后会引起裂纹。未焊透的原因是焊接电流过小，焊接速度太快、焊条角度不当或电弧发生偏吹、坡口角度或对口间隙太小、焊件散热太快、氧化物或焊渣等阻碍了金属间充分的熔合等。凡是造成焊条金属和基本金属不能充分熔合的因素都会引起未焊透的发生。 防止未焊透的措施包括：1）正确选择坡口形式和装配间隙，并清除掉坡口两侧和焊层间的污物及熔渣；2）选用适当的焊接电流和焊接速度；3）运条时应随时注意调整焊条的角度，特别是遇到磁偏吹和焊条偏心时，更要调整焊条角度，以使焊缝金属和母材金属得到充分熔合；4）对导热快、散热面积大的焊件，应采取焊前预热或焊接过程中加热的措施。 6、未熔合 未熔合指焊接时，焊道与母材之间或焊道之间未完全熔化结合的部分；或指点焊时母材与母材之间未完全熔化结合的部分。 未熔合的最大危害大致与未焊透相同。产生未熔合的原因有：焊接线能量太低、电弧发生偏吹、坡口侧壁有锈垢和污物、焊层间清渣不彻底等。 7、凹坑、塌陷及未焊满

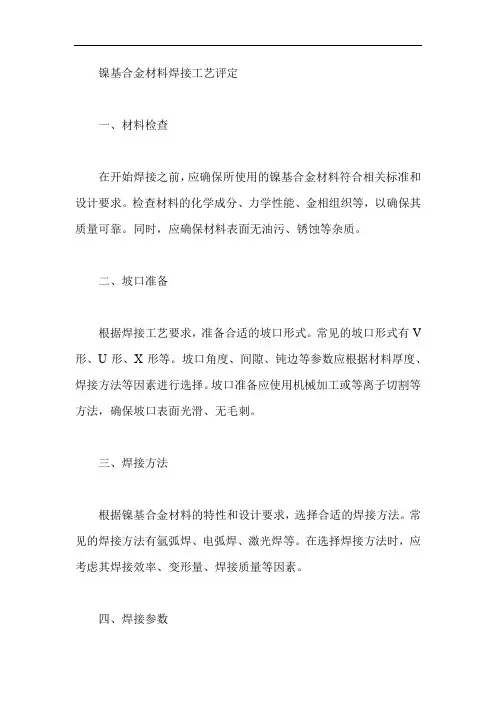

1.1Inconel600镍基合金焊接方案 本工程中有Inconel600镍基合金管道36.8m，数量不多，但焊接要求严格。 由于气化装置是把煤转化水煤气等过程，整个系统是在较高温度和压力下操作，工艺介质中含有CO、CO2、H2S、H2、COS、NH2等可燃性、有毒介质，所以对管道材质要求较高。因此，我们特编写了镍合金管道的焊接方案，具体施工时将根据设计说明及技术要求再对本方案进一步的修改和补充。 1.1.1编制依据： 1) 《青海中浩60万吨/年甲醇项目建筑安装工程施工招标文件》； 2）《石油化工鉻镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3525-199； 3）《现场设备、工业管道焊接工程施工验收规范》GB50236-1998； 4）《石油化工剧毒、可然介质管道工程施工及验收规范》SH3501。 1.1.2材料验收 焊接材料应有出厂质量证明书，其中焊条应符合《镍及镍合金焊条》GB/T13814的规定，焊丝应符合《镍及镍合金焊丝》GB/T15620的规定。 焊接材料应进行验收。验收合格后，应作好标示，入库储存。 焊接材料的储存、保管应符合下列规定： 焊材库必须干燥通风，库房内不得有有害气体和腐蚀介质。 焊接材料应存放在架子上，架子离地面的高度和墙壁的距离均不得小于300mm。 焊接材料应按种类、牌号、批号、规格和入库时间分类放置，并应有标示。 焊材库内应设置温度计和湿度计，保持库内温度不抵于5℃，相对湿度不大于60%。 焊接用的氩气纯度不应低于99.6%。 1.1.3焊前准备 管子切割及坡口加工宜采用机械方法，若采用等离子切割，应清理其加工面。 坡口加工后应进行外观检查，坡口表面不得有裂纹、分层等缺陷。
气孔 焊接 方式 发生原因防止措施 手工电弧焊(1)焊条不良或潮湿. (2)焊件有水分、油污或锈. (3)焊接速度太快. (4)电流太强. (5)电弧长度不适合. (6)焊件厚度大,金属冷却过速. (1)选用适当的焊条并注意烘干. (2)焊接前清洁被焊部份. (3)降低焊接速度,使内部气体容易逸出. (4)使用厂商建议适当电流. (5)调整适当电弧长度. (6)施行适当的预热工作. CO2气体保护焊(1)母材不洁. (2)焊丝有锈或焊药潮湿. (3)点焊不良,焊丝选择不当. (4)干伸长度太长,CO2气体保护不周密. (5)风速较大,无挡风装置. (6)焊接速度太快,冷却快速. (7)火花飞溅粘在喷嘴,造成气体乱流. (8)气体纯度不良,含杂物多(特别含水 分). (1)焊接前注意清洁被焊部位. (2)选用适当的焊丝并注意保持干燥. (3)点焊焊道不得有缺陷,同时要清洁干净, 且使用焊丝尺寸要适当. (4)减小干伸长度,调整适当气体流量. (5)加装挡风设备. (6)降低速度使内部气体逸出. (7)注意清除喷嘴处焊渣,并涂以飞溅附着防 止剂,以延长喷嘴寿命. (8)CO2纯度为99.98%以上,水分为0.005% 以下. 埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的 杂质. (2)焊剂潮湿. (3)焊剂受污染. (4)焊接速度过快. (5)焊剂高度不足. (6)焊剂高度过大,使气体不易逸出(特别 在焊剂粒度细的情形). (7)焊丝生锈或沾有油污. (8)极性不适当(特别在对接时受污染会 产生气孔). (1)焊缝需研磨或以火焰烧除,再以钢丝刷清 除. (2)约需300℃干燥 (3)注意焊剂的储存及焊接部位附近地区的 清洁,以免杂物混入. (4)降低焊接速度. (5)焊剂出口橡皮管口要调整高些. (6)焊剂出口橡皮管要调整低些,在自动焊接 情形适当高度30-40mm. (7)换用清洁焊丝. (8)将直流正接(DC-)改为直流反接(DC+).
铝焊接的工艺和注意要点 铝焊接的工艺和注意要点 1．铝及铝合金的焊接特点 （1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，{TodayHot}清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。{HotTag} （3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5%～6%时可不产生热裂，因而采用SAlSi條（硅含量4.5%～6%)焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）合金元素易蒸发、烧损，使焊缝 性能下降。 （7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2铝合金焊接有几大难点:

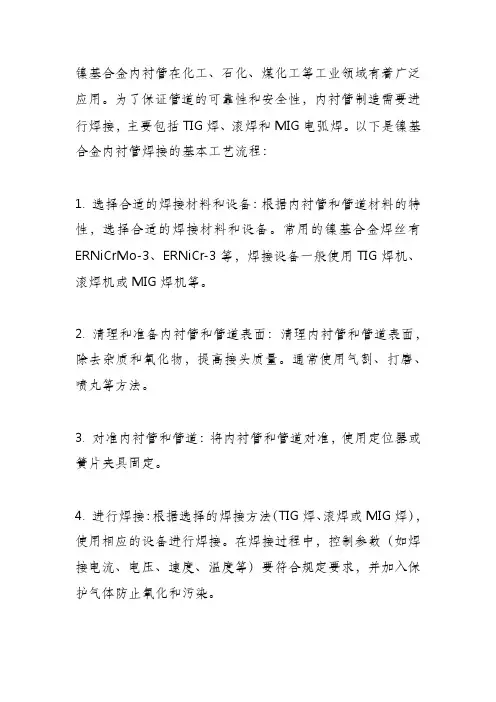

镍基合金复合管道焊接工艺的推广和应用 摘要： 镍基合金复合钢管具有良好的韧性、强度，以及耐各种形式腐蚀的性能，目前广泛应用于高压高含硫气田施工中。在普光气田安全隐患排查工程中，原料气管线全部更换为镍基合金复合管道，为提高功效保证焊接质量，该工程采用了新的焊接工艺（GTAW+P+MIG），依托本工程进行推广和应用。 关键字：镍基复合管；GTAW+P+MIG；背部充氩保护装置；焊接工艺 1、简介 镍基合金复合材料作为一种新型材料[1]，其同时兼具低合金钢的韧性和强度，及镍基合金全面的耐腐蚀性能，因而在高压高含硫气田施工中得到广泛的应用。普光气田作为高含硫气田，受条件限制，在建设初期并未采用镍基合金材料进行施工。 在2016年，普光净化厂原料气管线安全隐患治理工程中，设计将原料气管线进行材质升级，将原有管道更换成镍基合金复合钢管（Q245R+N08825），规格为φ711×（32+3）mm、φ610×（28+3）mm、φ508×（24+3）mm。 目前，镍基合金复合管道的焊接方法主要有GTAW（打底）+SMAW（填充、盖面）；TIP TIG焊打底、填充、盖面。该工程使用的镍基合金复合管材，因管径和基层厚度较大，采用GTAW（打底）+MIG（填充、盖面）的焊接方法。相比以上两种方法，该方法具有更高的焊接效率和焊接可靠性。经中石化第十建设公司进行焊接工艺评定，焊缝各项性能均满足设计要求。因此，本工程最终确定采用GTAW（打底）+MIG（填充、盖面）的焊接方法进行施工焊接。 2、施工机具准备 （1）焊接设备 氩弧焊：低频脉冲钨极氩弧焊（GTAW+P），设备型号山大奥太WSM-400。该设备能够实现焊接电流在恒流与脉冲之间的自由调节，在选用脉冲电流焊接时，通过调节基值、
焊缝缺陷的种类和原因 首次分享者：带你走已被分享32次评论(0)复制链接分享转载举报 化工行业离不开各种各样的容器，而每一台容器都是用一条一条的小焊缝拼接而成的。许多容器的故障和泄漏都是由于焊缝的缺陷引起的。对于一个化工设备专业的人员有必要对焊缝进行了解。 先了解焊缝的组成结构，焊接接头一般有三个区块：焊缝、熔合区、热影响区。 焊缝区指在焊接发生熔化凝固的区域，它由熔化的母材和填充金属组成。 热影响区指焊接时母材金属受热的影响(但未熔化)而发生金相组织和力学性能变化的区域称为热影响区。 熔合区是焊接接头中焊缝金属与热影响区的交界处，熔合区一般很窄，宽度为0．1～0．4mm。熔合区由于化学成分不均匀，机械性能常常是焊缝中最差的。在填充金属与母材之间有一条界线，成为熔合线。 一般做压力容器设计时，一般都会选择焊缝系数，即焊接接头系数，它是指对接焊接接头强度与母材强度之比值。用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。如焊缝系数为1时，代表焊缝的强度与母材强度一致，这就是为什么一些有毒、高压介质的压力容器的焊缝系数选1的原因了。 焊缝的常见缺陷有裂纹、、气孔、焊瘤、弧坑、咬边、夹渣、未焊透。 一、裂纹 裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊接过程中最危险的缺陷。按其产生的原因可分冷裂纹、热裂纹和再热裂
纹等。 裂纹分冷裂纹、热裂纹、再热裂纹 a、冷裂纹指在200℃以下产生的裂纹，它与氢有密切关系，其产生的主要原因是： 1、对大厚工件选用预热温度和焊后缓冷措施不合适。 2、焊材选用不合适。 3、焊接接头刚性大、工艺不合理。． 4、焊缝及其附近产生硬脆组织。 5、焊接规范选择不当。 当焊缝为铸铁型时，较易出现冷裂纹。当采用异质焊接材料焊接，使焊缝成为奥氏体、铁素体或铜基焊缝时，由于焊缝金属有较好的塑性，配合采用合理的冷焊工艺，焊缝金属不易出现冷裂纹。要避免产生冷裂纹的措施：对焊件进行整体加热（550～700℃），使温差减小，降低焊接应力；采用加热减应区法降低补焊处所受的应力。 热影响区的冷裂纹该种裂纹多数发生在含有较多渗碳体及马氏体的热影响区，在某些情况下也可能发生在离熔合线稍远的热影响区。要避免产生冷裂纹的措施：对焊件进行整体预热，使温差减小，降低焊接应力；裁丝法 B、热裂纹指在300℃以上产生的裂纹(主要是凝固裂纹)，其产生的主要原因是： 1、成份的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 2、焊缝中含有较多的硫等有害杂质元素。 3、焊接条件及接头状选择不当。 当采用低碳钢与镍基铸铁焊条冷焊时，则焊缝较易出现属于热裂纹的结晶裂纹。避免热裂纹的措施：（1）通过调整焊缝化学成分，使其脆性温度区间缩小；（2）加入稀土元素，增强脱S、P反应，以及使晶粒细化等途径，以提高焊缝的抗热裂纹性（3）采用正确的冷焊工艺，使焊接应力降低；（4）使母材中的有害杂质较少熔入焊缝。 C、再热裂纹即消除应力退火裂纹。指在高强度钢的焊接区，由于焊后热处理或在高温下使用，在热影响区产生的晶界裂纹，其产生的主要原因是： 1、消除应力退火的热处理条件不当。
第八章：焊接缺陷及焊接质量检验 学习要求：掌握焊接中各种焊接缺陷，了解焊接缺陷产生的原因及预防措施，掌握各种焊接检验方法。掌握公司焊缝外观检验标准， 课时：4课时 基本内容 前言：随着科学技术的发展，焊接在工业生产中的地位更加重要。从大量结构的事故原因分析结果可以看出，很多是由于焊接质量不好造成的，而焊工的责任心和操作技能直接影响到焊接质量。为提高焊工的素质，保证焊接结构的使用安全、可靠，对焊工进行培训与考核是十分必要的。 第一节焊接缺陷 焊接缺陷：焊接接头中产生的不符合设计或工艺文件要求的缺陷 一、焊接缺陷的分类按焊接缺陷在焊缝中的位置，可分为外部缺陷与内部缺陷两大类。外部缺陷位于焊缝区的外表面，肉眼或用低倍放大镜即可观察到。例如：焊缝尺寸不符合要求、咬边、焊瘤、弧坑、烧穿、下塌、表面气孔、表面裂纹等。内部缺陷位于焊缝内部，需用破坏性实验或探伤方法来发现。例如：未焊透、未熔合、夹渣、内部气孔、内部裂纹等。 二、常见电焊缺陷 （1）焊缝尺寸不符合要求主要指焊缝宽窄不一、高低不平、余高不
足或过高等。焊缝尺寸过小会降低焊接接头强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。 （2）咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凸陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因 操作方式不当，焊接规范选择不正确，如焊接电流过大，电弧过长，焊条角度不当等。咬边超过允许值，应予补焊。 （3）焊瘤焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减少，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时发生。焊缝间隙过大，焊条角度和运条方法不正确，焊条质量不好，焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。（4）烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程难以继续进行，是一种不允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大或焊接速度太低；坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊可采用加铜垫板或焊剂垫等办法防
镍基合金INCONEL 625的焊接 引言：在石油化工建设工程中，常会遇到镍基合金这种材料，因这种材料具有耐活泼性气体、耐苛性介质、耐还原性酸介质腐蚀的良好性能，又具有强度高、塑性好、可冷热变形和可加 工成型及可焊接的特点，广泛应用于石油化工中。例如：在安徽铜陵六国化工合成氨装置 气化工段中，就有这种材料，它的具体名称为INCONEL 625，用于输送氧气介质。 关键词：镍基合金焊接热裂纹 1 镍基合金INCONEL 625的化学成分及对焊接性能的影响 为了研究INCONEL 625的焊接，我们有必要对这种材料的化学成分进行了解。镍基合金INCONEL 625的化学成分见表1： 在Ni中添加Al、Cr、Fe、Mo、Ti能引起较强的固溶强化，Mo可改善镍基合金的高温强度，Nb 则可以稳定组织，细化晶粒，改善材料性能，Cr在Ni中的固溶范围约为35%～40%，而Mo在Ni中的固溶范围大约为20%。Cr、Mo等合金材料的添加不但增加其耐蚀性，而且对材料的焊接性能没有不利影响。添加Ti、Mn、Nb则可提高材料的抗热裂纹和减少气孔。Si在钢中是脱氧剂和抗氧化剂。而C的含量很小，因Ti和Nb的存在一般不会产生晶间腐蚀。 镍基合金的焊接性对S则较为敏感，S不溶于Ni，在焊接凝固时可形成低熔点的共晶体，易产生热裂纹。P在镍基合金中也会增加裂纹的敏感性。 2 镍基合金INCONEL 625的焊接特点 2.1 焊接热裂纹镍基合金INCONEL 625在焊接时具有较高的热裂纹敏感性。热裂纹分为结晶裂纹、液化裂纹和高温失塑裂纹。结晶裂纹最容易发生在焊道弧坑，形成火口裂纹。结晶裂纹多半沿焊缝中心线纵向开裂。液化裂纹则易出现在紧靠融合线的热影响区中，有的还出现在多层焊的前层焊缝中。高温失塑裂纹既可能出现在热影响区中，也可能发生在焊缝中。各种热裂纹有时是宏观裂纹，或宏观裂纹伴随微观裂纹，也有时仅仅是微观裂纹。热裂纹发生在高温状态，常温下不再扩展。2.2 污染物的影响焊件表面的清洁性是保证镍基合金INCONEL 625焊接质量的一个关键。焊件表面的污染物主要是表面氧化皮和引起脆化的元素。镍基合金INCONEL 625表面氧化皮的熔点比母材高得多，常常可能形成夹渣或细小的不连续的氧化物，S、P、Pb、Sn、Zn、Bi、Sb及As等凡是能和Ni形成低熔点共晶体的元素都是有害元素。这些有害元素大大增加了镍基合金焊接时的热裂纹倾向。这些元素常常存在于预制过程中使用的材料中，例如：油脂、油漆、测温笔和记号笔的墨水常含有这些元素。因此，在焊接前，必须彻底清除，包括坡口外50mm范围内均属于清除范围。 清除方法取决于污染物的种类，对于油脂类物质，可采用蒸汽脱脂，或用丙酮清洗。对于油漆类物质，可采用氯甲烷、碱液、甲醇清洗，也可采用打磨的方法清除。 2.3 焊接热输入的影响采用高热输入会使焊缝接头产生一定程度的退火，并伴随晶粒长大，而使组织发生相变，降低材料的机械性能。此外，高热的输入，还可能使晶相组织产生过度的偏析，碳化物沉淀并析出，从而引起热裂纹，并降低耐蚀性。 在选择焊接方法和焊接工艺时，必须考虑到这一点，因此，在实际操作时采用小电流，窄焊道，多层焊较为合理。 需要指出的是，有些镍基合金焊接加热后对靠近热影响区的焊缝组织会产生不良影响。例如Ni-Mo合金焊接后需通过退火处理来消除这种影响，恢复其耐蚀性。但对于INCONEL 625这种合金来说属于Ni-Cr-Mo合金, 象奥氏体不锈钢一样，镍基合金的显微组织也是奥氏体，固态情况下不发生相变，母材和焊缝金属的晶粒不能通过热处理细化，因此，镍基合金INCONEL 625不需要进行热
纯镍管B162UNSN02200的现场焊接 1概述 镍与镍基耐蚀合金是化学、石油化工、冶金、航天、核工业领域中耐高温、高压、高浓度或混有不纯物等各种苛刻腐蚀环境的比较理想的金属结构材料，1997年，我们十一化建公司在平顶山尼龙66盐工程已二胺装置工艺管道的焊接中首次遇到了纯镍管，其材质为B162UNSN02200。管材由日本东洋公司提供，其管内介质为已二胺等工艺物料，共有管径1/2″~16″的各类对接焊口142道，壁厚范围2.9~6.35mm，另有角焊缝53道，管线总长63m。 2镍的理化性能分析 镍在常温时的晶体结构为面心立方晶格，其熔点及电阻率均低于碳素钢，镍与低碳钢的物理性质比较 学性能和抗腐蚀、抗氧化性能显著改善，但热导率和电阻率显著下降。若镍中混有的杂物较多，则在焊接时易于形成低熔点共晶物，使焊接性能下降，纯镍B162UNSN02200的化学成分及力学性能见表 纯镍管B162UNSN 纯镍管B162UNSN 3镍的焊接性能分析 和低碳钢、不锈钢的焊接相比，镍基材料的焊接有奥氏体不锈钢焊接发生的类似问题，如焊接热裂纹倾向、焊缝气孔等。 3．1焊接热裂纹 镍的热裂纹敏感性高，产生热裂纹的主要原因是合金凝固时有低点金属或低迷人点化合物的液态膜残留的晶界区，由于收缩应力的作用而发生开裂，由下表可以看出，铁和镍的二元共晶物中有许多低熔点共晶物和非金属共晶物，特别是硫、磷共晶物，它们的熔点与Ni、Fe相比低很多，这将大大助长热裂纹的产生。 3．2焊缝中的气孔倾向较大 纯镍固液相温度间距小、流动性偏低，同时O2、H2、CO2在液态镍中的溶解度较大（如O2在1720℃时溶解度为1.18%），但在冷却时显著减小（1470℃时O2溶解度为0.06%）。故此，在焊接快速冷却凝固结晶条件下，极易产生焊缝气孔。和低碳钢、低合金钢相比，氧化性气氛对镍焊缝形成气孔的几率影响更大些，但在还原性较大时对氢气孔也是敏感的。
镍基合金焊接材料 镍及镍合金焊条
产品名称：镍及镍基合金焊材 产品说明: Ni102镍及镍合金焊条型号GB/T：ENi-0 说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。 用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。 熔敷金属化学成份/% C≤0.03 Mn 0.6-1.1 Si≤1Ni≥92Fe≤0.5 Ti 0.7-1.2 Nb 1.8-2.3 S≤0.015P≤0.015 Ni112镍及镍合金焊条型号GB/T：ENi-0 相当于AWS：ENi-1 说明：钛钙型药皮的纯镍焊条，具有较好的力学性能及耐热、耐腐蚀性，交、直流两用，采用直流反接。 用途：用于化工设备、食品工业，医疗器械制造中镍基合金和双金属的焊接，也可用作异种金属的过渡层焊条，具有良好的熔合性和抗裂性。 熔敷金属化学成份/% C≈0.04Mn≈1.5Ni≥92Fe≈3Ti≈0.5Nb≈1S≤0.015P≤0.015 Ni202镍及镍合金焊条型号GB/T：ENiCu-7 相当于AWS：ENiCu-7 说明：钛钙型药皮的Ni70Cu30蒙乃尔合金焊条，含适量的锰、铌，具有较好的抗裂性，焊接时电弧燃烧稳定，飞溅小，脱渣容易，焊接成形美观，采用交流或直流反接，采用直流反接。用途：用于镍铜合金与异种钢的焊接，也可用作过渡层堆焊材料。 熔敷金属化学成份/% C≤0.15 Mn≤4Si≤1.5 Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5 S≤0.015 P≤0.02Al≤0.75 Cu余量 Ni207镍及镍合金焊条型号GB/T：ENiCu-7 相当于AWS：ENiCu-7 说明：低氢型蒙乃尔合金焊条，具有良好的抗裂性和焊接工艺性能。 用途：用于焊接蒙乃尔合金焊条或异种钢，也可用作过渡层堆焊材料。 熔敷金属化学成份/% C≤0.15Mn≤4Si≤1.5 Ni 62-69 Fe≤2.5Ti≤1Nb≤2.5S≤0.015 P≤0.02 Cu余量 Ni307镍及镍合金焊条型号GB/T：ENiCrMo-0
铁镍基高温合金的焊接性及焊接工艺 一、焊接性 对于固熔强化的高温合金，主要问题是焊缝结晶裂纹和过热区的晶粒长大，焊接接头的“等强度”等。对于沉淀强化的高温合金，除了焊缝的结晶裂纹外，还有液化裂纹和再热裂纹；焊接接头的“等强度”问题也很突出，焊缝和热影响区的强度、塑性往往达不到母材金属的水平。 1、焊缝的热裂纹 铁镍基合金都具有较大的焊接热裂纹倾向，特别是沉淀强化的合金，溶解度有限的元素Ni和Fe，易在晶界处形成低熔点物质，如Ni—Si，Fe—Nb，Ni—B等；同时对某些杂质非常敏感，如：S、P、Pb、Bi、Sn、Ca等；这些高温合金易形成方向性强的单项奥氏体柱状晶，促使杂质偏析；这些高温合金的线膨胀系数很大，易形成较大的焊接应力。 实践证明，沉淀强化的合金比固熔强化合金具有更大的热裂倾向。 影响焊缝产生热裂纹的因素有： ①合金系统特性的影响。 凝固温度区间越大，且固相线低的合金，结晶裂纹倾向越大。如：N—155（30Cr17Ni15Co12Mo3Nb），而S—590（40Cr20Ni20Co20Mo4W4Nb4）裂纹倾向就较小。 ②焊缝中合金元素的影响。 采用不同的焊材，焊缝的热裂倾向有很大的差别。如铁基合金Cr15Ni40W5Mo2Al2Ti3在TIG焊时，选用与母材合金同质的焊丝，即焊缝含有γ／形成元素，结果焊缝产生结晶裂纹；而选用固熔强化型HGH113，Ni—Cr—Mo系焊丝，含有较多的Mo，Mo在高Ni合金中具有很高的溶解度，不会形成易熔物质，故也不会引起热裂纹。含Mo量越高，焊缝的热裂倾向越小；同时Mo还能提高固熔体的扩散激活能，而阻止形成正亚晶界裂纹（多元化裂纹）。 B、Si、Mn含量降低，Ni、Ti成分增加，裂纹减少。 ③变质剂的影响。 用变质剂细化焊缝一次结晶组织，能明显减少热裂倾向。 ④杂质元素的影响。 有害杂质元素，S、P、B等，常常是焊缝产生热裂纹的原因。 ⑤焊接工艺的影响。 焊接接头具有较大的拘束应力，促使焊缝热裂倾向大。采用脉冲氩弧焊或适当减少焊缝电流，以减少熔池的过热，对于提高焊缝的抗热裂性是有益的。 2、热影响区的液化裂纹 低熔点共晶物形成的晶间液膜引起液化裂纹。 A—286的晶界处有Ti、Si、Ni、Mo等元素的偏析，形成低熔点共晶物。 液膜还可以在碳化物相（MC或M6C）的周围形成，如Inconel718,铸造镍基合金B—1900和Inconel713C。 高温合金的晶粒粗细，对裂纹的产生也有很大的影响。焊接时常常在粗晶部位产生液化裂纹。因此，在焊接工艺上，应尽可能采用小焊接线能量，来避免热影响区晶粒的粗化。 对焊接热影响区液化裂纹的控制，关键在于合金本身的材质，去除合金中的杂质，则有利于防止液化裂纹。 3、再热裂纹 γ／形成元素Al、Ti的含量越高，再热裂纹倾向越大。 对于γ／强化合金消除应力退火，加热必须是快速而且均匀，加热曲线要避开等温时效的温度、时间曲线的影响区。 对于固熔态或退火态的母材合金进行焊接时，有利于减少再热裂纹的产生。 焊接工艺上应尽可能选用小焊接线能量，小焊道的多层焊，合理设计接头，以降低焊接结构的拘束度。
铝合金焊接缺陷的分析与研究 铝合金焊接具有密度低、耐腐蚀以及良好的导热性和导电性等特点，在机械、航空以及电子产业中都有广泛的应用。但是，铝合金焊接也存在着裂纹和气孔等多种缺陷。本文针对这些缺陷产生的原因进行了分析和探讨，并针对特定的缺陷提出了具体的防止对策。 在机械制造行业中，焊接加工是一种应用广泛的加工方式，它不仅强度可靠，节省材料，还能加工出其它加工方式难以完成的产品。在焊接中，铝合金焊接具有耐腐蚀、比强度高以及良好的导热性和导电性。这些特点使铝合金焊接在机械、电力以及轨道车辆等多个领域中得到了广泛的应用。但是在铝合金焊接中也存在着裂纹、气孔以及咬边等各种缺陷，这对焊接产品的质量产生了严重的威胁。本文从铝合金的性能和焊接特性出发，对铝合金焊接存在的缺陷进行分析和介绍，并针对性的提出防止对策。 铝合金的性能及其焊接特性 铝合金中的铝是一种轻金属，它的密度非常小，利用它来焊接成的产品重量低，这在航天航空以及交通轨道等领域具有重要的意义。铝合金的耐腐蚀非常好，不容易受到环境的侵蚀，同时它的比强度也高，焊接成的产品质量好。铝合金的导电导热性能好，在低温下也能保持良好的机械性能。 目前焊接所用铝合金用的比较多的是铝锰合金和铝镁合金两类。在航天航空等重要领域也会用到比强度和比刚度高的铝铜合金和铝锂合金。
这些铝合金主要具有以下一些焊接特性。第一，铝合金的氧化能力特别强，在焊接过程中会生成氧化薄膜。第二，铝合金具有高导电性和导热率，不会因局部过热产生内应力，但也因此所需能量更多。第三，线膨胀系数和凝固体积收缩率比较大，容易形成热裂纹。第四，焊接时铝合金没有具体的颜色变化，这给焊接者的观察工作带来困难。第五，铝合金在高温中容易吸入气体，在焊接过程中会形成气孔。 铝合金焊接常见缺陷分析及研究 因为铝合金自身存在的一些焊接特性，以及其它各种原因，在铝合金焊接中容易出现裂纹、气孔、焊缝成型不良以及咬边等多种缺陷。下面本文将针对各个缺陷产生的原因进行分析，再提出具体的防止对策。 2.1.裂纹 形成的原因有很多种，对于某些含共晶相及杂质相比较多的铝合金，在焊后冷却过程中，容易形成裂纹。因为铝合金的线膨胀系数和凝固体积收缩率比较大，在焊缝冷却时容易产生拉伸变形。此外，铝合金在冷却凝固的过程中，在一定的温度范围内存在液态和固态金属，此时的铝合金强度和塑性都很低。在这个温度范围内，容易产生裂纹，特别是在这几种情况共同存在的情况下，裂纹发生情况更加严重。裂纹的存在会产生应力集中，降低了整个焊接结构的强度。对于裂纹的检验方法，有经验的工作人员可以直接凭视觉进行评估。为了保险起见，还可以采用量尺或者X光进行检测。 针对裂纹缺陷，我们可以采取以下措施：第一，选取合适的焊接铝合
镍基合金复合管道焊接 工艺的推广和应用 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
镍基合金复合管道焊接工艺的推广和应用 摘要： 镍基合金复合钢管具有良好的韧性、强度，以及耐各种形式腐蚀的性能，目前广泛应用于高压高含硫气田施工中。在普光气田安全隐患排查工程中，原料气管线全部更换为镍基合金复合管道，为提高功效保证焊接质量，该工程采用了新的焊接工艺（GTAW+P+MIG），依托本工程进行推广和应用。 关键字：镍基复合管；GTAW+P+MIG；背部充氩保护装置；焊接工艺 1、简介 镍基合金复合材料作为一种新型材料[1]，其同时兼具低合金钢的韧性和强度，及镍基合金全面的耐腐蚀性能，因而在高压高含硫气田施工中得到广泛的应用。普光气田作为高含硫气田，受条件限制，在建设初期并未采用镍基合金材料进行施工。 在2016年，普光净化厂原料气管线安全隐患治理工程中，设计将原料气管线进行材质升级，将原有管道更换成镍基合金复合钢管（Q245R+N08825），规格为φ711×（32+3）mm、φ610×（28+3）mm、φ508×（24+3）mm。 目前，镍基合金复合管道的焊接方法主要有GTAW（打底）+SMAW（填充、盖面）；TIP TIG焊打底、填充、盖面。该工程使用的镍基合金复合管材，因管径和基层厚度较大，采用GTAW（打底）+MIG（填充、盖面）的焊接方法。相比以上两种方法，该方法具有更高的焊接效率和焊接可靠性。经中石化第十建设公司进行焊接工艺评定，焊缝各项性能均满足设计要求。因此，本工程最终确定采用GTAW（打底）+MIG（填充、盖面）的焊接方法进行施工焊接。 2、施工机具准备 （1）焊接设备 氩弧焊：低频脉冲钨极氩弧焊（GTAW+P），设备型号山大奥太WSM-400。该设备能够实现焊接电流在恒流与脉冲之间的自由调节，在选用脉冲电流焊接时，通过调节基
常见焊接缺陷类型产生原因与防止措施 1）焊缝尺寸不符合要求 角焊缝的K值不等—一般发生在角平焊，也称偏下。偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。焊条角度问题，应该考虑铁水瘦重力影响问题。许多教授在编写教材注重理论性而忽略实用性。焊条角度适当上抬，48/42度合适。另外，在K值要求较大时，尽量采用斜圆圈型运条方法。 焊缝宽窄不一致：一是运条速度不均匀，忽快忽慢所致；二是坡口宽度不均匀，焊接时没有进行调整。三是在熔池边缘停留时间不均匀。所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。 弧坑：息弧时过快。与焊接电流过大、收弧方法不当有关。平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。立对接、立角焊采用反复息弧法，减小焊接电流法。 焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。 2）夹渣 夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。平对接采用合适推渣动作，分清铁水与熔池，焊条角度特别重要。 最容易产生夹渣的部位是：平对接各层、填充层与打底层结合部的两个死角，横对接打底层、填充层的最上部的夹角，仰对接的坡口边缘。实际就是焊缝成型没有实现略凹、或平，而特别容易形成过凸的成型所致。 夹渣降低焊缝有效截面使用性能，容易产生裂纹等其他缺陷，影响焊缝的致密性。 3）未焊透与未熔合 未焊透一般产生在坡口根部，与埋弧焊偏丝、焊接电流过小、焊接速度快、坡口角度过小、反面清根不彻底。未熔合一般产生在坡口边缘，与电弧在坡口边缘停留时间短、清渣不够、焊接电流过小、焊接速度过快有关。未焊透在X光底片上呈现一道黑直线，未熔合表现为断续的黑直线。 未焊透与未熔合都是不能允许的焊接缺陷，降低结构力学性能，特别是在冲击载荷、动载荷作用下会产生结构断裂。 4）咬边与漏边 如果焊接电弧在坡口边缘停留时间过少而没有及时进行铁水的补充，留下的缺口就是咬边。所以焊接电弧一定在坡口边缘多做停留，焊接电流适当减少、焊条角度随焊条摆动而正确调整，让焊接电弧轴线始终对准坡口两边的夹角，特别是盖面层非常重要。 如果焊接电弧没有到达坡口边缘，焊缝容易产生不是咬边而是漏边。所以防止漏边产生最重要的是焊接电弧一定过坡口边1-2mm，稍作停留，防止咬边产生。 5）气孔的种类、产生原因与防止措施 定义：气孔是焊接熔池凝固时没有及时析出而残留在焊缝中形成的空穴。 类型：一般容易产生氢气孔、氮气孔、co气孔。单个气孔、密集气孔、链状气孔、缩孔等类型 气孔的判别：H气孔一般产生在焊缝表面，断面为旋涡状，表面为喇叭型，CO气孔沿结晶方向分布。N 气孔分布焊缝表面，蜂窝状出现。 原因与防止措施：焊条种类不同，产生气孔倾向不同，碱性焊条容易产生气孔，特别是对油、锈、水敏感，焊条要进行烘干，保温2小时，一次领用量不超过4小时，采用保温桶。焊缝与坡口要求打磨干净，短弧焊接，引弧与息弧特别注意避免气孔产生。 焊接方法不同注意气孔产生类型不同。CO2焊经常产生的N CO H 气孔，但是最容易产生的是N 气孔。气焊容易产生CO气孔。与气体流量、气体纯度、电弧电压、焊接速度等有关。埋弧焊容易产生气孔与焊接速度有关。 缩孔是息弧时产生的一种特殊气孔，与收弧速度过快熔池失去保护形成。特别是海上平台焊接用焊条容易产生。采用清理坡口与焊缝、焊接电流合适、短弧、采用反复息弧法，而且采用较快的频率才能防
