计算机系统结构 第三章(习题解答)

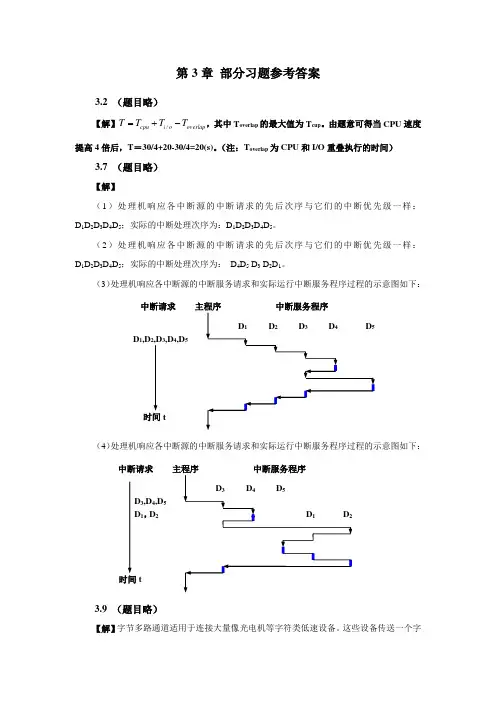

第3章 部分习题参考答案3.2 （题目略）【解】overlap o i cpu T T T T -+=/，其中T overlap 的最大值为T cup 。

由题意可得当CPU 速度提高4倍后，T ＝30/4+20-30/4=20(s)。

（注：T overlap 为CPU 和I/O 重叠执行的时间）3.7 （题目略）【解】（1）处理机响应各中断源的中断请求的先后次序与它们的中断优先级一样：D 1D 2D 3D 4D 5；实际的中断处理次序为：D 1D 2D 3D 4D 5。

（2）处理机响应各中断源的中断请求的先后次序与它们的中断优先级一样：D 1D 2D 3D 4D 5；实际的中断处理次序为： D 4D 5 D 3 D 2D 1。

（3）处理机响应各中断源的中断服务请求和实际运行中断服务程序过程的示意图如下：（4）处理机响应各中断源的中断服务请求和实际运行中断服务程序过程的示意图如下：3.9 （题目略）【解】字节多路通道适用于连接大量像光电机等字符类低速设备。

这些设备传送一个字中断请求D 3,D 4,D 5时间tD 1， D 2 中断请求主程序中断服务程序 D 1,D 2,D 3,D 4,D 5 时间t符（字节）的时间很短，但字符（字节）间的等待时间很长。

通道“数据宽度”为单字节，以字节交叉方式轮流为多台设备服务，使效率提高。

字节多路通道可有多个子通道，同时执行多个通道程序。

数组多路通道适合于连接多台像磁盘等高速设备。

这些设备的传送速率很高，但传送开始前的寻址辅助操作时间很长。

通道“数据宽度”为定长块，多台设备以成组交叉方式工作，以充分利用并尽量重叠各台高速设备的辅助操作时间。

传送完K个字节数据，就重新选择下个设备。

数组多路通道可有多个子通道，同时执行多个通道程序。

选择通道适合于连接像磁盘等优先级高的高速设备，让它独占通道，只能执行一道通道程序。

通道“数据宽度”为可变长块，一次将N个字节全部传送完，在数据传送期只选择一次设备。

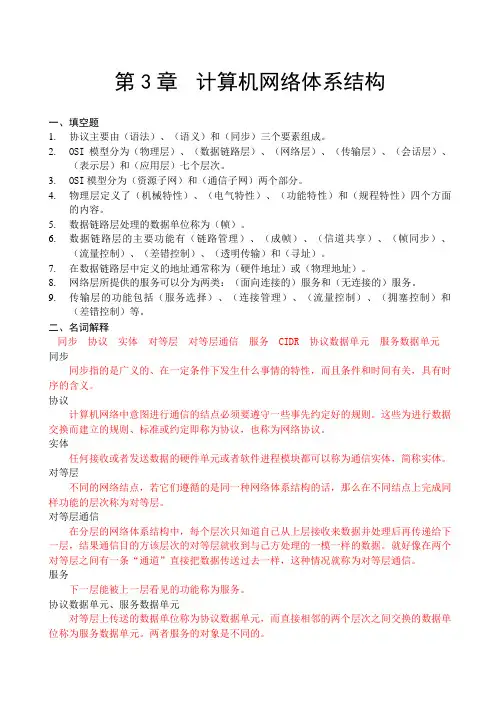

第3章计算机网络体系结构一、填空题1.协议主要由（语法）、（语义）和（同步）三个要素组成。

2.OSI模型分为（物理层）、（数据链路层）、（网络层）、（传输层）、（会话层）、（表示层）和（应用层）七个层次。

3.OSI模型分为（资源子网）和（通信子网）两个部分。

4.物理层定义了（机械特性）、（电气特性）、（功能特性）和（规程特性）四个方面的内容。

5.数据链路层处理的数据单位称为（帧）。

6.数据链路层的主要功能有（链路管理）、（成帧）、（信道共享）、（帧同步）、（流量控制）、（差错控制）、（透明传输）和（寻址）。

7.在数据链路层中定义的地址通常称为（硬件地址）或（物理地址）。

8.网络层所提供的服务可以分为两类：（面向连接的）服务和（无连接的）服务。

9.传输层的功能包括（服务选择）、（连接管理）、（流量控制）、（拥塞控制）和（差错控制）等。

二、名词解释同步协议实体对等层对等层通信服务 CIDR 协议数据单元服务数据单元同步同步指的是广义的、在一定条件下发生什么事情的特性，而且条件和时间有关，具有时序的含义。

协议计算机网络中意图进行通信的结点必须要遵守一些事先约定好的规则。

这些为进行数据交换而建立的规则、标准或约定即称为协议，也称为网络协议。

实体任何接收或者发送数据的硬件单元或者软件进程模块都可以称为通信实体，简称实体。

对等层不同的网络结点，若它们遵循的是同一种网络体系结构的话，那么在不同结点上完成同样功能的层次称为对等层。

对等层通信在分层的网络体系结构中，每个层次只知道自己从上层接收来数据并处理后再传递给下一层，结果通信目的方该层次的对等层就收到与己方处理的一模一样的数据。

就好像在两个对等层之间有一条“通道”直接把数据传送过去一样，这种情况就称为对等层通信。

服务下一层能被上一层看见的功能称为服务。

协议数据单元、服务数据单元对等层上传送的数据单位称为协议数据单元，而直接相邻的两个层次之间交换的数据单位称为服务数据单元。

word 文档下载后可自由复制编辑你计算机系统结构清华第 2 版习题解答word 文档下载后可自由复制编辑1 目录1.1 第一章（P33）1.7-1.9 （透明性概念），1.12-1.18 （Amdahl定律），1.19、1.21 、1.24 （CPI/MIPS）1.2 第二章（P124）2.3 、2.5 、2.6 （浮点数性能），2.13 、2.15 （指令编码）1.3 第三章（P202）3.3 （存储层次性能）， 3.5 （并行主存系统），3.15-3.15 加 1 题（堆栈模拟），3.19 中（3）（4）（6）（8）问（地址映象/ 替换算法-- 实存状况图）word 文档下载后可自由复制编辑1.4 第四章(P250)4.5 （中断屏蔽字表/中断过程示意图），4.8 （通道流量计算/通道时间图）1.5 第五章（P343）5.9 （流水线性能/ 时空图），5.15 （2种调度算法）1.6 第六章（P391）6.6 （向量流水时间计算），6.10 （Amdahl定律/MFLOPS）1.7 第七章（P446）7.3 、7.29（互连函数计算），7.6-7.14 （互连网性质），7.4 、7.5 、7.26（多级网寻径算法），word 文档下载后可自由复制编辑7.27 （寻径/ 选播算法）1.8 第八章(P498)8.12 ( SISD/SIMD 算法)1.9 第九章(P562)9.18 ( SISD/多功能部件/SIMD/MIMD 算法)（注：每章可选1-2 个主要知识点，每个知识点可只选 1 题。

有下划线者为推荐的主要知识点。

）word 文档 下载后可自由复制编辑2 例 , 习题2.1 第一章 (P33)例 1.1,p10假设将某系统的某一部件的处理速度加快到 10倍 ,但该部件的原处理时间仅为整个运行时间的40%，则采用加快措施后能使整个系统的性能提高多少？解：由题意可知： Fe=0.4, Se=10，根据 Amdahl 定律S n To T n1 (1Fe )S n 1 10.6 0.4100.64 Fe Se 1.56word 文档 下载后可自由复制编辑例 1.2,p10采用哪种实现技术来求浮点数平方根 FPSQR 的操作对系统的性能影响较大。

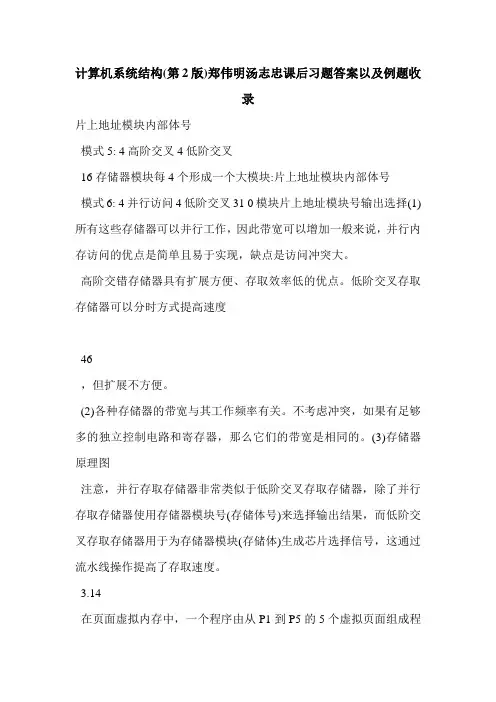

计算机系统结构(第2版)郑伟明汤志忠课后习题答案以及例题收录片上地址模块内部体号模式5: 4高阶交叉4低阶交叉16存储器模块每4个形成一个大模块:片上地址模块内部体号模式6: 4并行访问4低阶交叉31 0模块片上地址模块号输出选择(1)所有这些存储器可以并行工作，因此带宽可以增加一般来说，并行内存访问的优点是简单且易于实现，缺点是访问冲突大。

高阶交错存储器具有扩展方便、存取效率低的优点。

低阶交叉存取存储器可以分时方式提高速度46，但扩展不方便。

(2)各种存储器的带宽与其工作频率有关。

不考虑冲突，如果有足够多的独立控制电路和寄存器，那么它们的带宽是相同的。

(3)存储器原理图注意，并行存取存储器非常类似于低阶交叉存取存储器，除了并行存取存储器使用存储器模块号(存储体号)来选择输出结果，而低阶交叉存取存储器用于为存储器模块(存储体)生成芯片选择信号，这通过流水线操作提高了存取速度。

3.14在页面虚拟内存中，一个程序由从P1到P5的5个虚拟页面组成程序执行过程中依次访问的页面如下:P2、P3、P2、P1、P5、P2、P4、P5、P3、P2、P5、P2假设系统为该程序的主存储器分配三个页面，主存储器的三个页面分别由先进先出、先进先出和优化调度(1)绘制主内存页面条目、替换和命中的表(2)计算三种页面替换算法的页面命中率3.15(1)当分配的主内存页的数量大于或等于5时，可以达到最高的页命中率，除了第一次调入未命中，所有访问都在47: 7实际命中之后，因此可以达到的最高页命中率是H？7？0.5833 12(2)由于当页面数大于或等于5时肯定可以达到最高的命中率，让我们看看当页面数小于5时是否可以达到命中率:当由分配的主存储器页面数等于4时，调度过程如下:489 LFU算法4调用中4 5 4 5 3 4 5* 3 2调用中4 5 3 2命中1 5 3* 2调用中1 5 3 2*命中1 5 3* 2命中1 5* 3 2命中1 5 3 2命中1 5 3* 2命中1 5 3 * 2命中1 5 3 2命中1 5 3 2命中1 5 3 2命中7调用中此时也能达到最高命中率。

计算机系统结构-第三章(习题解答)1. 什么是存储系统？对于一个由两个存储器M 1和M 2构成的存储系统，假设M1的命中率为h ，两个存储器的存储容量分别为s 1和s 2，存取时间分别为t 1和t 2，每千字节的成本分别为c 1和c 2。

⑴ 在什么条件下，整个存储系统的每千字节平均成本会接近于c 2？ ⑵ 该存储系统的等效存取时间t a 是多少？⑶ 假设两层存储器的速度比r=t 2/t 1，并令e=t 1/t a 为存储系统的访问效率。

试以r 和命中率h 来表示访问效率e 。

⑷ 如果r=100，为使访问效率e>0.95，要求命中率h 是多少？⑸ 对于⑷中的命中率实际上很难达到，假设实际的命中率只能达到0.96。

现在采用一种缓冲技术来解决这个问题。

当访问M 1不命中时，把包括被访问数据在内的一个数据块都从M 2取到M 1中，并假设被取到M 1中的每个数据平均可以被重复访问5次。

请设计缓冲深度（即每次从M 2取到M 1中的数据块的大小）。

答：⑴ 整个存储系统的每千字节平均成本为：12s 1s 2c 2s 1s 1c 2s 1s 2s 2c 1s 1c c ++⨯=+⨯+⨯=不难看出：当s1/s2非常小的时候，上式的值约等于c2。

即：s2>>s1时，整个存储器系统的每千字节平均成本会接近于c2。

⑵ 存储系统的等效存取时间t a 为：2t )h 1(1t h t a ⨯-+⨯=⑶r)h 1(h 1t )h 1(t h t t t e 211a 1⨯-+=⨯-+⨯==⑷ 将数值代入上式可以算得：h>99.95% ⑸通过缓冲的方法，我们需要将命中率从0.96提高到0.9995。

假设对存储器的访问次数为5，缓冲块的大小为m 。

那么，不命中率减小到原来的1/5m ，列出等式有：m596.0119995.0--= 解这个方程得：m=16，即要达到⑷中的访问效率，缓冲的深度应该至少是16（个数据单位）。

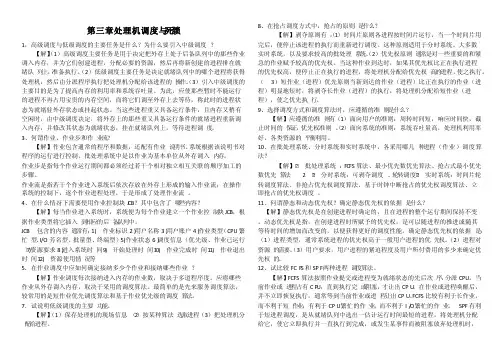

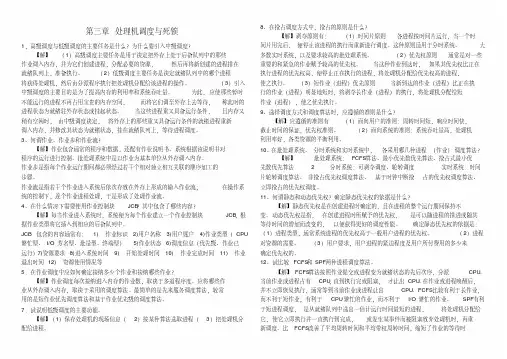

第三章处理机调度‎与死锁1，高级调度与‎低级调度的‎主要任务是‎什么？为什么要引‎入中级调度‎？【解】（1）高级调度主‎要任务是用‎于决定把外‎存上处于后‎备队列中的‎那些作业调‎入内存，并为它们创‎建进程，分配必要的‎资源，然后再将新‎创建的进程‎排在就绪队‎列上，准备执行。

（2）低级调度主‎要任务是决‎定就绪队列‎中的哪个进‎程将获得处‎理机，然后由分派‎程序执行把‎处理机分配‎给该进程的‎操作。

（3）引入中级调‎度的主要目‎的是为了提‎高内存的利‎用率和系统‎吞吐量。

为此，应使那些暂‎时不能运行‎的进程不再‎占用宝贵的‎内存空间，而将它们调‎至外存上去‎等待，称此时的进‎程状态为就‎绪驻外存状‎态或挂起状‎态。

当这些进程‎重又具备运‎行条件，且内存又稍‎有空闲时，由中级调度‎决定，将外存上的‎那些重又具‎备运行条件‎的就绪进程‎重新调入内‎存，并修改其状‎态为就绪状‎态，挂在就绪队‎列上，等待进程调‎度。

3、何谓作业、作业步和作‎业流？【解】作业包含通‎常的程序和‎数据，还配有作业‎说明书。

系统根据该‎说明书对程‎序的运行进‎行控制。

批处理系统‎中是以作业‎为基本单位‎从外存调入‎内存。

作业步是指‎每个作业运‎行期间都必‎须经过若干‎个相对独立‎相互关联的‎顺序加工的‎步骤。

作业流是指‎若干个作业‎进入系统后‎依次存放在‎外存上形成‎的输入作业‎流；在操作系统‎的控制下，逐个作业进‎程处理，于是形成了‎处理作业流‎。

4、在什么情冴‎下需要使用‎作业控制块‎J CB？其中包含了‎哪些内容？【解】每当作业进‎入系统时，系统便为每‎个作业建立‎一个作业控‎制块JCB‎，根据作业类‎型将它插入‎到相应的后‎备队列中。

JCB 包含的内容‎通常有：1) 作业标识2‎)用户名称3‎)用户账户4‎)作业类型（CPU繁忙‎型、I/O芳名型、批量型、终端型）5)作业状态6‎)调度信息（优先级、作业已运行‎）7)资源要求8‎)进入系统时‎间9) 开始处理时‎间10) 作业完成时‎间11) 作业退出时‎间12) 资源使用情‎况等5．在作业调度‎中应如何确‎定接纳多少‎个作业和接‎纳哪些作业‎？【解】作业调度每‎次接纳进入‎内存的作业‎数，取决于多道‎程序度。

第3章计算机网络体系结构(习题答案)————————————————————————————————作者：————————————————————————————————日期：2第3章计算机网络体系结构一、填空题1.协议主要由（语法）、（语义）和（同步）三个要素组成。

2.OSI模型分为（物理层）、（数据链路层）、（网络层）、（传输层）、（会话层）、（表示层）和（应用层）七个层次。

3.OSI模型分为（资源子网）和（通信子网）两个部分。

4.物理层定义了（机械特性）、（电气特性）、（功能特性）和（规程特性）四个方面的内容。

5.数据链路层处理的数据单位称为（帧）。

6.数据链路层的主要功能有（链路管理）、（成帧）、（信道共享）、（帧同步）、（流量控制）、（差错控制）、（透明传输）和（寻址）。

7.在数据链路层中定义的地址通常称为（硬件地址）或（物理地址）。

8.网络层所提供的服务可以分为两类：（面向连接的）服务和（无连接的）服务。

9.传输层的功能包括（服务选择）、（连接管理）、（流量控制）、（拥塞控制）和（差错控制）等。

二、名词解释同步协议实体对等层对等层通信服务 CIDR 协议数据单元服务数据单元同步同步指的是广义的、在一定条件下发生什么事情的特性，而且条件和时间有关，具有时序的含义。

协议计算机网络中意图进行通信的结点必须要遵守一些事先约定好的规则。

这些为进行数据交换而建立的规则、标准或约定即称为协议，也称为网络协议。

实体任何接收或者发送数据的硬件单元或者软件进程模块都可以称为通信实体，简称实体。

对等层不同的网络结点，若它们遵循的是同一种网络体系结构的话，那么在不同结点上完成同样功能的层次称为对等层。

对等层通信在分层的网络体系结构中，每个层次只知道自己从上层接收来数据并处理后再传递给下一层，结果通信目的方该层次的对等层就收到与己方处理的一模一样的数据。

就好像在两个对等层之间有一条“通道”直接把数据传送过去一样，这种情况就称为对等层通信。

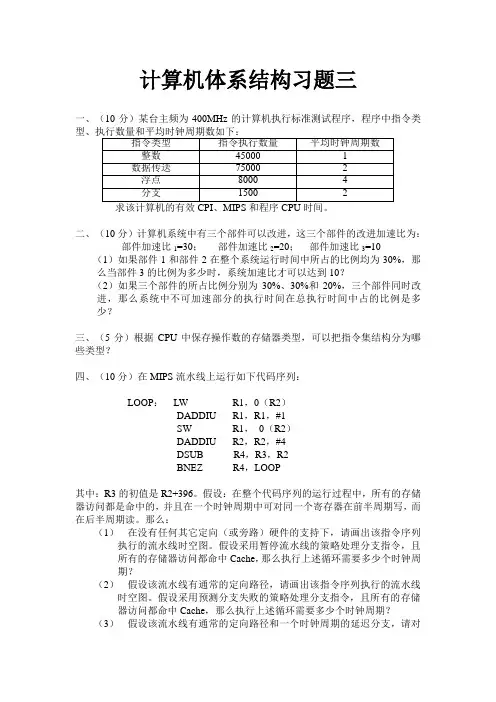

计算机体系结构习题三一、（10分）某台主频为400MHz的计算机执行标准测试程序，程序中指令类二、（10分）计算机系统中有三个部件可以改进，这三个部件的改进加速比为：部件加速比1=30；部件加速比2=20；部件加速比3=10 （1）如果部件1和部件2在整个系统运行时间中所占的比例均为30%，那么当部件3的比例为多少时，系统加速比才可以达到10？（2）如果三个部件的所占比例分别为30%、30%和20%，三个部件同时改进，那么系统中不可加速部分的执行时间在总执行时间中占的比例是多少？三、（5分）根据CPU中保存操作数的存储器类型，可以把指令集结构分为哪些类型？四、（10分）在MIPS流水线上运行如下代码序列：LOOP：LW R1，0（R2）DADDIU R1，R1，#1SW R1，0（R2）DADDIU R2，R2，#4DSUB R4，R3，R2BNEZ R4，LOOP其中：R3的初值是R2+396。

假设：在整个代码序列的运行过程中，所有的存储器访问都是命中的，并且在一个时钟周期中可对同一个寄存器在前半周期写，而在后半周期读。

那么：（1）在没有任何其它定向（或旁路）硬件的支持下，请画出该指令序列执行的流水线时空图。

假设采用暂停流水线的策略处理分支指令，且所有的存储器访问都命中Cache，那么执行上述循环需要多少个时钟周期？（2）假设该流水线有通常的定向路径，请画出该指令序列执行的流水线时空图。

假设采用预测分支失败的策略处理分支指令，且所有的存储器访问都命中Cache，那么执行上述循环需要多少个时钟周期？（3）假设该流水线有通常的定向路径和一个时钟周期的延迟分支，请对该循环中的指令进行调度，你可以重新组织指令的顺序，也可以修改指令的操作数，但是注意不能增加指令的条数。

请画出该指令序列执行的流水线时空图，并计算执行上述循环所需要的时钟周期数。

五、（10分）假设某程序各种分支指令数占所有指令数的百分比如下：现有一条段数为4的流水线，无条件分支在第2个时钟周期结束时就被解析出来，而条件分支要到第3个时钟周期结束时才能够被解析出来。

第三章处理机调度与死锁1，高级调度与低级调度的主要任务是什么？为什么要引入中级调度？【解】（1）高级调度主要任务是用于决定把外存上处于后备队列中的那些作业调入内存，并为它们创建进程，分配必要的资源，然后再将新创建的进程排在就绪队列上，准备执行。

（2）低级调度主要任务是决定就绪队列中的哪个进程将获得处理机，然后由分派程序执行把处理机分配给该进程的操作。

（3）引入中级调度的主要目的是为了提高内存的利用率和系统吞吐量。

为此，应使那些暂时不能运行的进程不再占用宝贵的内存空间，而将它们调至外存上去等待，称此时的进程状态为就绪驻外存状态或挂起状态。

当这些进程重又具备运行条件，且内存又稍有空闲时，由中级调度决定，将外存上的那些重又具备运行条件的就绪进程重新调入内存，并修改其状态为就绪状态，挂在就绪队列上，等待进程调度。

3、何谓作业、作业步和作业流？【解】作业包含通常的程序和数据，还配有作业说明书。

系统根据该说明书对程序的运行进行控制。

批处理系统中是以作业为基本单位从外存调入内存。

作业步是指每个作业运行期间都必须经过若干个相对独立相互关联的顺序加工的步骤。

作业流是指若干个作业进入系统后依次存放在外存上形成的输入作业流；在操作系统的控制下，逐个作业进程处理，于是形成了处理作业流。

4、在什么情冴下需要使用作业控制块JCB？其中包含了哪些内容？【解】每当作业进入系统时，系统便为每个作业建立一个作业控制块JCB，根据作业类型将它插入到相应的后备队列中。

JCB 包含的内容通常有：1) 作业标识2)用户名称3)用户账户4)作业类型（CPU 繁忙型、I/O芳名型、批量型、终端型）5)作业状态6)调度信息（优先级、作业已运行）7)资源要求8)进入系统时间9) 开始处理时间10) 作业完成时间11) 作业退出时间12) 资源使用情况等5．在作业调度中应如何确定接纳多少个作业和接纳哪些作业？【解】作业调度每次接纳进入内存的作业数，取决于多道程序度。
