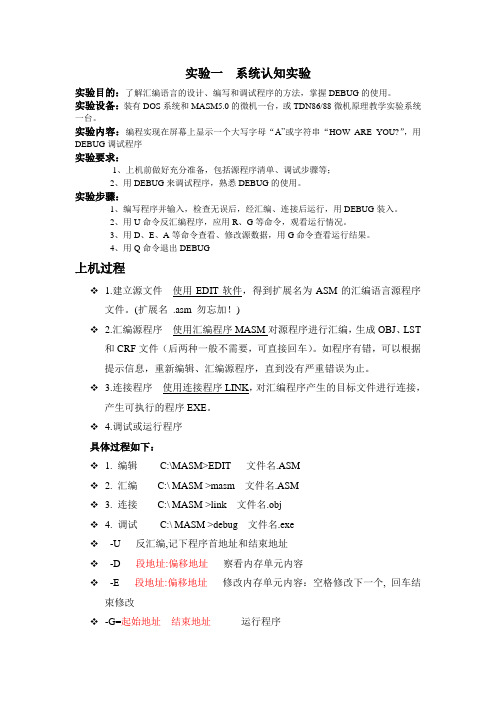

实验一系统认知实验
实验目的：了解汇编语言的设计、编写和调试程序的方法，掌握DEBUG的使用。
实验设备：装有DOS系统和MASM5.0的微机一台，或TDN86/88微机原理教学实验系统一台。
实验内容：编程实现在屏幕上显示一个大写字母“A”或字符串“HOW ARE YOU?”，用DEBUG调试程序
实验要求：
1、上机前做好充分准备，包括源程序清单、调试步骤等；
2、用DEBUG来调试程序，熟悉DEBUG的使用。
实验步骤：
1、编写程序并输入，检查无误后，经汇编、连接后运行，用DEBUG装入。
2、用U命令反汇编程序，应用R、G等命令，观看运行情况。
3、用D、E、A等命令查看、修改源数据，用G命令查看运行结果。
4、用Q命令退出DEBUG
上机过程
1.建立源文件使用EDIT软件，得到扩展名为ASM的汇编语言源程序
文件。(扩展名.asm 勿忘加！)
2.汇编源程序使用汇编程序MASM对源程序进行汇编，生成OBJ、LST
和CRF文件（后两种一般不需要，可直接回车）。如程序有错，可以根据提示信息，重新编辑、汇编源程序，直到没有严重错误为止。
3.连接程序使用连接程序LINK，对汇编程序产生的目标文件进行连接，
产生可执行的程序EXE。
4.调试或运行程序
具体过程如下：
1. 编辑C:\MASM>EDIT 文件名.ASM
2. 汇编C:\ MASM >masm 文件名.ASM
3. 连接C:\ MASM >link 文件名.obj
4. 调试C:\ MASM >debug 文件名.exe
-U 反汇编,记下程序首地址和结束地址
-D 段地址:偏移地址察看内存单元内容
-E 段地址:偏移地址修改内存单元内容：空格修改下一个, 回车结束修改
-G=起始地址结束地址运行程序
参考源程序:
(1) 屏幕上显示一个大写字母“A”
STACK SEGMENT STACK
DW 64 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV AH, 02H
MOV DL, …A?
INT 21H
INT 20H
CODE ENDS
END START
(2) 屏幕上显示字符串“HOW ARE YOU?”DA TA SEGMENT
BUF DB 'HOW ARE YOU?$'
DA TA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DA TA
START: MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET BUF
MOV AH,09H
INT 21H
MOV AH,4CH
INT 21H
CODE ENDS
END START
实验二分支程序设计实验
一、实验目的
1.掌握分支程序的结构。
2.掌握分支程序的设计、调整方法。
二、实验设备
TDN86/88 教学实验系统一台。
三、实验内容及步骤
设计一数据块间的搬移程序
设计思想：程序要求把内存中一数据区（称为源数据块）传送到另一存储区（成
为目的数据块）。源数据块和目的数据块在存储中可能有三种情况，如图3-1 所示。
图3-1 源数据块与目的数据块在存储中的位置情况
对于两个数据块分离的情况，如图3-1（a），数据的传送从数据块的首地址开始，或从数据块的末地址开始均可。但是对于有重叠的情况，则要加以分析，否则重叠部分会因“搬移”而遭到破坏，可有如下结论：
当源数据块首地址＜目的块首地址时，从数据块末地址开始传送数据，如图3-1（b）所示。当源数据块首地址＞目的块首地址时，从数据块首地址开始传送数据，如图3-1（c）所示。参考流程：如图3-2所示。
图3-2 程序流程图实验程序
STACK SEGMENT STACK
DW 64 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV CX, 0010H
MOV SI, 3100H
MOV DI, 3200H
CMP SI, DI
JA A2
ADD SI, CX
ADD DI, CX
DEC SI
DEC DI
A1: MOV AL, [SI]
MOV [DI], AL
DEC SI
DEC DI
DEC CX
JNE A1
JMP A3
A2: MOV AL, [SI]
MOV [DI], AL
INC SI
INC DI
DEC CX
JNE A2
A3: JMP A3
CODE ENDS
END START
实验步骤
（1）输入程序并检查无误，经汇编、连接后装入系统。
（2）用E 命令在以SI 为起址的单元中填入16 个数。
（3）G= ↙,运行实验程序。
（4）用D 命令查看DI 为起址的单元中的数据是否与SI 单元中数据相同。（5）试改变SI、DI 的取值，观察在三种不同的数据块情况下程序的运行。四.思考题
为什么当源数据块首址>目的块首址时，应从数据块首地址开始传送数据。而当数据块首址<目的块首址时，应从数据块末地址开始传送数据？
实验三循环程序设计
一.实验目的
1.加深对循环结构的理解。
2.掌握循环结构程序设计的方法。
3.熟练掌握调试循环程序的方法。
二.实验设备
TDN86/88 教学实验系统一台。
三.实验内容及步骤
1.编制程序
计算S＝1＋2×3＋3×4＋4×5＋…＋N(N＋1)，直到N(N＋1)项大于200为止。编写实验程序，计算上式的结果，参考流程图如图3-3所示。
图3-3 程序流程图
实验程序
STACK SEGMENT STACK
DW 64 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX,0001H
MOV BL,02H
A1: MOV AL,BL
INC BL
MUL BL
ADD DX,AX ;结果存于DX中
CMP AX,00C8H ;判断N(N+1)与200的大小
JNA A1
A2: JMP A2
CODE ENDS
END START
实验步骤
（1）编写实验程序，编译、链接无误后装入系统；
（2）运行程序，然后再停止程序运行；
（3）运算结果存储在寄存器DX中，查看结果是否正确；
（4）可以改变N（N＋1）的条件来验证程序功能是否正确，但要注意，结果若大于FFFFH 将产生数据溢出。
2. 求某数据区内负数的个数
设数据区的第一单元存放区内单元数据的个数，从第二单元开始存放数据，在区内最后一个单元存放结果。为统计数据区内负数的个数，需要逐个判断区内的每一个数据，然后将所有数据中凡是符号位为1的数据的个数累加起来，即得到区内所包含负数的个数。
实验程序流程图如图3-4所示。
图3-4 程序流程图
实验程序
STACK SEGMENT STACK
DW 64 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DI, 3000H ;数据区首地址
MOV CL, [DI] ;取数据个数
XOR CH, CH
MOV BL, CH
INC DI ;指向第一个数据
A1: MOV AL, [DI]
TEST AL, 80H ;检查数据首位是否为1
JE A2
INC BL ;负数个数加1
A2: INC DI
LOOP A1
MOV [DI], BL ;保存结果
A3: JMP A3
CODE ENDS
END START
实验步骤
（1）按实验流程编写实验程序；
（2）编译、链接无误后装入系统；
（3）键入E3000，输入数据如下：
3000＝06 （数据个数）
3001＝12
3002＝88
3003＝82
3004＝90
3005＝22
3006＝33
（4）先运行程序，然后停止程序运行；
（5）查看3007内存单元或寄存器BL中的内容，结果应为03；（6）可以进行反复测试来验证程序的正确性。
实验四排序和检索程序设计
一、实验目的
1.进一步掌握多重循环循环程序的结构。
2.进一步掌握多重循环程序的设计、编写及调试方法。
二、实验准备
1.复习教材中有关多重循环程序设计的相关内容。
2.复习排序和检索算法
3.编写程序1：将内存中的10个无符号数（长度为2字节）由大到小排序。
DATA SEGMENT
X DW 24H,32H,01H,02H,44H,32H,05H,00H,12H,11H DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START: MOV AX,DATA
MOV DS,AX
MOV CX,10
DEC CX
LOOP1: MOV DI,CX
MOV BX,0
LOOP2: MOV AX,X[BX]
CMP AX,X[BX+2]
JGE LOOP3
XCHG AX,X[BX+2]
MOV X[BX],AX
LOOP3: ADD BX,2
LOOP LOOP2
MOV CX,DI
LOOP LOOP1
MOV AH,4CH
INT 21H
CODE ENDS
END START Array
4.编写程序2：在上述已排好序的数据区里查找某一个数。若找到，显示‘Y’，否则显示‘N’。
DATA SEGMENT
X DW 44H,32H,32H,24H,12H,11H,05H,02H,01H,00H
STRING1 DB 'Y',0DH,0AH,'$'
STRING2 DB 'N' ,0DH,0AH,'$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START: MOV AX,DATA
MOV DS,AX
MOV CX,10
XOR AX,AX
MOV AX,00H
MOV BX,0
LOOP1: CMP AX,X[BX]
JZ LOOP2
INC BX
LOOP LOOP1
JMP LOOP3
LOOP2: MOV DX,OFFSET STRING1
MOV AH,09H ;输出相应的字母INT 21H
JMP EXIT
LOOP3: MOV DX,OFFSET STRING2
MOV AH,09H ;输出相应的字母INT 21H
EXIT: MOV AH,4CH
INT 21H
CODE ENDS
END START
三、实验内容
1.将编写好的程序1输入、汇编、连接并通过Debug调试和检查运行结果。无序数组X：24H,32H,01H,02H,44H,32H,05H,00H,12H,11H
排序后的数组从DS：0000-0010从大到小排列：
2.将编写好的程序2输入、汇编、连接并通过Debug调试和检查运行结果。测试的数据00H保存在AX寄存器中：
四、实验报告要求
1.整理出运行正确的源程序清单（加以注释），并画出程序流程图。
2.如何修改程序1对数据由小到大排序。
只要把程序中JGE LOOP3，JGE（>=）条件改成JBS(<=)
3.说明多重循环程序设计中应该注意的问题。
应该注意循环的条件和循环的次数，注意别出现死循环
4.上机调试过程中遇到的问题是如何解决的。
此次实验较为简单，因为排序算法书上有，只出现一个小问题，就是输入的时候，调用OIH中断，只能输入一个字符存在AX中。而不能把输入的数字存在AX中。只会存储相应ACLL 码
排序程序设计实验
（1）写出汇编、连接、及运行程序查看结果的步骤如下：
1、程序源代码：
data segment
var1 db 09h,08h,07h,06h,05h,04h,03h,02h,01h,00h
var2 db ?
data ends
code segment
assume cs:code,ds:data
start:mov ax,data
mov ds,ax
mov cx,000ah ;指定数据个数及循环次数
lea si,var2 ；取数据区VAR2的偏移地址
l1:dec cx
jz aa
push si
push cx
cc: dec si
mov al,[si]
dec si
cmp al,[si] ；取相邻的两个数进行比较
ja bb
xchg al,[si]
mov [si+01],al
bb:inc si
loop cc
pop cx
pop si
jmp l1
aa:mov ah,4ch
int 21h
code ends
end start
2、汇编
3、连接
4、运行程序
第一次数据区的数值一次为：
09h,08h,07h,06h,05h,04h,03h,02h,01h,00h
运行
结果
第二次数据区的数值一次为：
02h,03h,05h,01h,04h,06h,0Ah,0Bh,09h,08h
运行
结果
（2）本次实验程序的流程图
（3）1
cc: dec si
mov al,[si]
dec si
cmp al,[si] ；取相邻的两个数进行比较
ja bb
xchg al,[si]
mov [si+01],al
外循环部分：
l1:dec cx
jz aa
push si
push cx
2、程序中对SI，CX压栈及弹栈的意义：对SI、CX进行保
护。
（4）实验小结
通过此次实验使我进一步了解了汇编语言编程过程。对于汇编的常用指令有更深的理解了。
实验五 8255并行接口应用实验
一．实验目的
1. 掌握8255工作方式的编程设计。
2. 8255与外部设备进行连接的应用。
二.实验设备与材料：
TDN86/88教学实验系统一台，扁平插线若干。
三.实验原理：
INTEL8255是一种通用的可编程并行I／O接口芯片，是专为INTEL公司的微处理器设计的，也可用于其它系列的微型机系统中。利用8086汇编指令系统，编制初始化程序，可以变更8255 的工作方式，通用性强，使用灵活。8255具有3个带锁存或缓冲的数据端口，它的并行数据宽度为8位。可与外设并行进行数据交换。A口和B口内具有中断控制逻辑，在外设与CPU之间可用中断方式进行信息交换。 8255能与许多外部设备连接，例如：键盘、显示器、打印机等。
(a)工作方式控制字 (b)C口按位置位/复位控制字
四.实验内容及步骤
1．8255的一般输入输、出方式
本系统中的8255芯片8255的数据线、地址线、读写控制线等分别与系统总线相连，其A、B、C三个端口以排针形式引出，供8255实验使用，其线路如图1所示。
