项目编号09222019 大学生科研训练计划（SRTP）项目
结题材料
（1）文献综述
（2）技术报告
（3）心得体会
（1）文献综述
无线抢答器
1.作用与意义
顾名思义，本作品是一个通用的抢答器。抢答器常用于辩论、知识竞赛等等含有抢答环节的活动中，能够准确、公正、直观地判断出第一抢答者。抢答最重要的一点就是要保证公平，否则就失去抢答的意义了。而要保证公平，完全靠人眼来判断是远远不够的，必须要在抢答器的设计这一源头上下功夫。通常有两种方法可取，一是在开始信号发出前，不接受任何抢答信号；二是将在开始信号发出前抢答的组队显示出来，复位后重新进入下一轮抢答。本作品采用的是第二种方案，在主持人按下开始按钮后，进入3秒钟的倒计时准备，在此阶段如按下按钮则视为抢答。显然第二种方案比前一种更具趣味性。此外，本作品采用的是无线传输，避免了布线的麻烦和空间的限制，给实际应用带来了很大的便捷。
2.结构：
由于是用单片机来实现抢答器功能，所以如果采用普通连线方式，则显得过于简单，所以经过一番考虑之后，我们决定采用无线方式来实现该功能。具体包含以下几个模块：

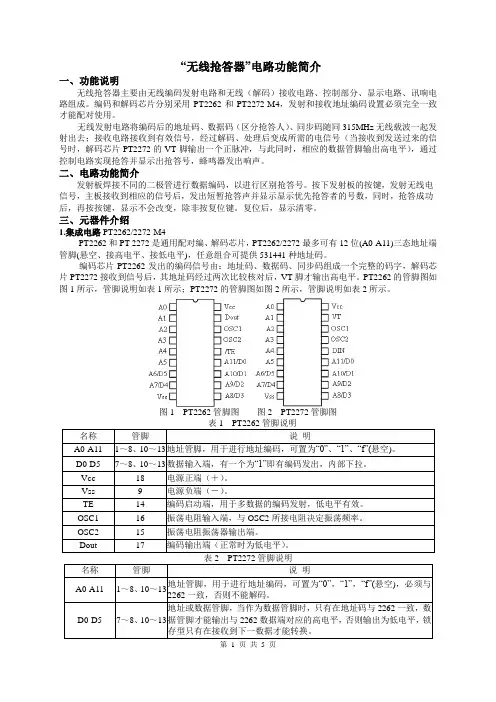

编码发射模块：由编码芯片PT2262将组号编码，编码后的数据送至发射芯
片F05P发射。每按一次开关按钮，发送一次组号。
编码芯片PT2262的工作电压为3-15V。
发射模块F05P的工作电压为3-12V，对数据脉冲发射效果较为理想，对直流电平即模拟电平不能发射。外接天线可用直径0.5-1.0mm，长度24cm的漆包线或导线。
编码发射电路1接线如下所示
接收译码模块：由接收芯片J04V接收无线信号，输出数据到译码芯片PT2272解码，输出原始组号信息。
译码芯片PT2272的工作电压3-15V。
接收模块J04V的工作电压为2.6-3.5V，适合电池或线性电源，不适合开关电源。外接天线效果更好，长度不限。
接收译码电路如下所示
控制模块：STC89C52RC单片机接收PT2272的译码结果，并给出相应的控制输出信息。
显示模块：两个七段数码管、两个发光二极管。左边数码管主要用于显示组号，右边用于倒计时。发光二极管用于表示处于抢答或非抢答状态。
控制和显示模块电路如下所示
3.历史
早期的抢答器只由几个三极管、可控硅、发光管等组成，能通过发光管的指示辩认出选手号码。现在大多数抢答器均使用单片机或数字集成电路，并增加了许多新功能，如选手号码显示、抢按前或抢按后的计时、选手得分显示等功能。
典型的数字逻辑电路设计一般利用74系列元器件实现，包含优先编码电路、定时电路、报警电路、时序控制电路、译码显示电路等模块，电路比较复杂，稳定性不高，但是成本比较低廉。它们一般的总体设计方框图【1】如下所示：
基于单片机设计的射频无线抢答器，由一组无线发射器和一个无线接收器、解码器、单片机以及数码显示器和音响警示电路等组成。一种专利的设计电路如下所示【2】：
这种设计的特征在于：无线发射器由抢答按钮、编码器和调制振荡器依次连接所组成；接受控制器由无线接受器、解码器、PIC单片机以及数码显示和音响警示电路所组成，无线接收器收到抢答信号后由无线接收放大器放大检波送解码器解码输出四位数据，PIC系列单片机读到该四位数据后，先进行判断译码，再控制数码显示器显示最先抢答号码，同时输出音频信号，由音频警示电路放大输出。
4.总结
本作品完成了一个抢答器所应具备的功能，可以快速、直观、准确的显示第
一抢答者。它保证了比赛的公正性，完全避免了人为因素的干扰；而且采用的是中端服务，因此还避免了单片机程序顺序执行而带来的微小误差。
其次，由于采用的是射频发射与接收，不仅避免了比赛过程中布线的麻烦，还使得抢答按钮与控制模块之间可以拉开的距离大大增加，位置也可以随意设置。这都为比赛创造了良好的条件。
当然，作品中仍有一些不足之处。首先，由于不少问题都是后来发现并解决的（例如，一开始不知道单片机不能直接驱动数码管，到后来才添加了上拉电阻。），所以主电路板布局显得有些混乱。因此，如果时间和经费允许，对电路板重新布局，会给作品添色不少。
虽然现在的作品已经具备了不少功能，但是距离完善还有一段距离。在目前系统的基础上，还可以增加音频警示功能，当有人违规抢答，或者抢答成功，分别给予声音提示，这样更明显直观；还可以为每个选手增加记分模块，这样可以使得比赛时更为方便简洁；最后，对于回答时间可以设置为可由主持人临时设定的，而不是现在固定的30秒。
参考文献：
1.https://www.doczj.com/doc/7414432313.html,/view/11bf84d63186bceb19e8bb7f.html基于逻辑数字
电路的抢答器设计_毕业论文
2.朱孝立射频无线抢答器专利号：97227272
（2）技术报告
作品名称：无线抢答器
意义
本作品能够快速、准确的显示出第一抢答者，排除了人为操作及判断误差，保证了比赛的绝对公正性。射频无线技术的采用，解除了实际比赛过程中布线的困扰和空间的限制，使得比赛可以更为便捷自由。
功能
实现了一般抢答器所应具有的基本功能任务，具体为：当主持人按下开始按钮后，开始3秒钟倒计时准备，红灯闪烁；倒计时完毕后，绿灯亮，正式开始抢答；当有人按下抢答按钮后，左边数码管显示改组的组号，右边开始5秒钟倒计时，倒计时完毕后开始回答，回答时间为30秒，同样有倒计时显示。回答完毕后需按复位键复位，再按开始键进入下一轮抢答。
方法
①数字逻辑电路方式
这种方案一般采用74系列芯片来实现，需要包括编码、时序控制、译码、显示等子模块。当要实现的功能比较单一的时候，电路比较简单，如要实现较复杂的功能，则电路会变得很复杂。这种方案的优点是成本很低。
②单片机有线方式
这种方案以单片机为核心控制器件，加上输入按钮、LED显示灯、数码管显示等外围设备组成。一般电路比较简单，容易实现较为复杂的功能，价格也相对较高。它的主要缺点是，在实际应用的时候，布线比较复杂，而且场地也会因此而受到限制。
③单片机无线方式
这种方案与第②种不同之处在于，它增加了无线发射模块和接受模块。因而它的成本会更高一点。但是它的优点也是很明显的：在比赛过程中无需布线，减少了对比赛空间的限制，加大了抢答者与主持人之间的距离限制。
现行方案
本作品采用的是上述第三种方案。设计框架如下所示：
其中编码芯片为PT2262，实验中将其地址设为“00000000”，编码数据为组号，可有16种，实验中分别为“0001”和“0010”。每按下一次按钮，14脚出现一次低电平，编码一次。
译码芯片为PT2272，其地址必须和编码芯片一致，才能进行译码。译码后输出数据与PT2262的输入数据相同，同时在译码结束后，17脚会产生一个高电平，可取反作为中断信号。
发射模块为F05P，利用3节电池供电。
接收模块为J04V，从三节电池上分压得到3.2V电压。
单片机型号为STC 89C52RC，P1_0~P1_3接受译码信息；P1_6为开始信号输入端；P1_7为复位信号输入端；P2_0~P2_3输出到CD4511，控制右边数码管；P0_0~P0_6控制左边数码管；P0_7和P2_7控制发光二极管。
实验
（一）实验条件：
我们的实验是在机房进行的，主要进行了以下几项测试：
①单片机上电后，在按下开始之前，发出抢答信号；
②按下开始键后，在3秒倒计时结束前发出抢答信号；
③在3秒倒计时结束前，先由一号发抢答信号，继而二号也发抢答信号；
④按下开始键后，在倒计时结束后发出抢答信号；
⑤在正式开始抢答后，一号先发射抢答信号，之后二号发射信号；
⑥将发射距离由1米增加到半个机房范围；看能否接收到信号；
⑦将接受距离进一步增加到这个机房的范围，看能否接收到信号。
（二）实验结果：
对于以上的实验，我们得到的结果如下：
①左边数码管显示抢答者号码，右边数码管灭，红灯亮；
②左边数码管显示抢答号码，右边数码管灭，红灯亮；
③左边数码管显示抢答号码，右边数码管灭，红灯亮；后一次发射的信号没
有被接受；
④左边显示抢答号码，右边先是从5倒计时到0，再是从29倒计时到0；
⑤左边显示抢答号码，右边先是从5倒计时到0，再是从29倒计时到0；二
号发射的信号不被接受；
⑥增加距离后仍然可以接收到信号；
⑦进一步增加距离后还可以接收到信号。
（三）实验结论：
通过以上实验结果，我们可以确定，本作品已经符合了抢答器的基本需求：只有在正式开始后抢答才算有效，抢答者会被识别出来；当一组先按下按钮后，之后各组的信号将被忽略，知道新一轮开始；无线的效果比较好，可以再相当广的范围内进行通信。此外，在实验中我们还发现，无线信号有时不能顺利被接收，出现空按的现象，当然这种错误出现的次数是比较少的；但是距离增大后，可能性会有所增加。但是总体来说，效果还是很好的。
改进
虽然我们已经完成了当初申报时的所有功能，而且还有所提升，把原先预定的有线方式替换成了现在的无线方式，但是还有不少可以改进的地方存在。
首先，由于在调试的过程中出现了许多始料未及的故障，为了解决这些故障额外增加了一些小器件，从而使得最终的电路布局显得比较的混乱。所以，最容易改进的就是将电路重新布局。
其次，由于买器材时忘买反相器，所以最后采用单片机取反的方式来实现反相器，输出信号作为中断出发信号。虽然这不会给结果带来本质性的影响，但是却给编程带来了很多不必要的麻烦，这也是完全可以避免的。
最后，可以对现在的作品进行进一步的扩展，例如增加音频提示音、增加单个选手的积分功能、抢答时间的限制设定等等。这些扩展功能，有些是比较容易实现的，不需要添加额外的芯片，只需加几个输入开关，再修改程序即可；而有的则比较复杂，不但要修改程序，还要额外的芯片，扩展电路。
附录1.设计电路图纸
附录2.主程序框图
附录3.操作说明
①主控制板上共有三个按钮，最左边为单片机复位键，中间为抢答开始键，右边为抢答复位键；
②当主持人准备开始时，按下“开始键”，进入三秒倒计时阶段，如果此阶段有人抢答，则应将其判为犯规；
③在三秒倒计时结束后进入正式抢答阶段，此阶段抢答有效，在左边数码管上显示的数字即为第一抢答者；
④当某组抢答信号有效，随后进入五秒倒计时准备阶段，此时间为考虑时间，不得作答；只有当倒计时结束，开始回答问题，选手共有三十秒时间，倒计时结束停止作答；
⑤每次抢答后（无论是有效抢答还是违规抢答），都需要按下抢答复位键进行复位，此后才能进入下一轮抢答；
⑥如果按下抢答复位键之后仍不能正常进入下一轮，则需按下单片机复位键。
初学者型奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。 笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节 天线时给馈线和振子带来的影响！
创新实践课 课程名称：创新实践课 实践题目：基于51单片机8路抢答器设计学院：信息工程与自动化学院 专业：生物医学工程 年级：2014级 学生：4 丽莎2海星 指导教师：嘉林 日期：2016-12-30 教务处制
目录 一、前言 (3) 二、电路原理图设计 (3) 三、印制版图设计 (7) 四、软件设计 (9) 五、测试数据及分析 (16) 六、总结 (18)
一、前言 目前，抢答器已经作为一种必不可少的工具广泛应用于各种智力和知识竞赛场合，但一般的抢答器可靠性低，使用寿命短，介于这些不方便因素，此次设计提出了用51单片机为核心控制元件，设计一个简易的八路抢答器。本方案以51单片机作为主控核心，与晶振、数码管、蜂鸣器等通过外围接口实现的八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路、定时器/计数器等，设计的八路抢答器不仅具有实时显示抢答选手的和抢答时间的功能，同时还利用汇编语言编程，使其实现复位、定时和报警的功能。本次设计的系统实用性强、判断精确、操作简单、扩展功能强。 功能：以STC89C52RC单片机作为主控核心，与晶振、数码管、蜂鸣器等通过外围接口实现的八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路等，设计的八路抢答器不仅具有实时显示抢答选手的和抢答时间的功能，同时还利用汇编语言编程，使其实现复位和报警的功能。 此系统是基于51单片机，led发光二极管，一位共阳数码管，蜂鸣器，按键，等分立元件设计而成。 元件设计的意义：关于按键：共设计了10个独立按键，其中8个分别为八位选手抢答输入用，另外两个分别为开始和停止按键！只有裁判按下了开始键才进入正常抢答，否则属于犯规抢答，抢答完毕，裁判按下停止，数码管显示0。关于led发光二极管：共设计了9个发光二极管，其中一个为电源指示，其他8个为选手抢答状态指示，正确抢答时led发光二极管缓慢闪烁，犯规抢答时，快速闪烁。关于数码管：选手按下自己的按键时显示相应的选手编号！裁判按下开始键时数码管显示倒计时，
| 沈阳航空航天大学 课程设计 （说明书） 智能抢答器的设计 ^ 班级 / 学号 /20 … 学生姓名王纪尧
指导教师李智慧
沈阳航空航天大学 课程设计任务书 课程名称电子线路课程设计 课程设计题目智能抢答器的设计 课程设计的内容及要求： 》 一、设计说明与技术指标 用数字电路设计一个具有锁存与显示功能的8人抢答逻辑电路。 接通电源后，主持人将开关拨到“清除”状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置于“开始”状态，宣布“开始”抢答器工作。定时器倒计时，扬声器给出声响提示。选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。如果再次抢答必须由主持人再次操作“清除” 和“开始”状态开关。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。 ! 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年 五、按照要求撰写课程设计报告
成绩指导教师日期?
一、概述 在各种智力竞赛场合，抢答器是必不可少的最公正的用具。在我们各种竞赛中我们也经常能看到有抢答的环节，某些举办方采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性，而抢答器的应用就能避免这种弊端。 今天随着科技的不断进步抢答器的制作也更加追求精益求精，人们摆脱了耗费很多元件仅来实现用指示灯和一些电路来实现简单的抢答功能，使第一个抢答的参赛者的编号能通过指示灯显示出来，避免不合理的现象发生。但这种电路不易于扩展，而且当有更高要求时就无法实现，例如参赛人数的增加。随着数字电路的发展，数字抢答器诞生了，它易于扩展，可靠性好，集成度高，而且费用低，功能更加多样，是一种高效能的产品。而如今在市场上销售的抢答器大多采用可编程逻辑元器件，或利用单片机技术进行设计，本次设计主要利用常见的74LS系列集成电路芯片和555芯片，并通过划分功能模块进行各个部分的设计，最后完成了八路智力竞赛抢答器的设计。 二、方案论述 图1 智能抢答器电路的原理框图
电气及自动化课程设计报告 题目：基于PLC的六路抢答器系统设计 课程：PLC原理与应用 学生姓名： 学生学号： 年级：14级 专业：自动化 班级：2班
指导教师： 机械与电气工程学院制 2017年6月 目录 1课程设计的任务和要求 (1) 1.1课程设计的任务 (1) 1.2课程设计的要求 (1) 2.PLC控制器的原理与组成 (1) 2.1PLC硬件系统 (1) 2.2PLC工作原理 (3) 2.3六人抢答器基本组成 (4) 2.4六人抢答器工作原理 (4) 3六人抢答器系统设计方案制定 (5) 3.1PLC选型 (5) 3.2六人抢答器系统的I/O口分配 (6) 4六人抢答器系统的软件设计 (7) 4.1PLC编程语言 (7) 4.2抢答器系统程序 (7)
4.2.1主持人控制端 (7) 4.2.2抢答成功与抢答犯规指示灯显示 (9) 4.2.3七段数码管显示 (9) 4.2.4蜂鸣器电路 (11) 5六人抢答器系统程序仿真 (12) 5.1抢答成功仿真 (12) 5.2抢答犯规及抢答超时仿真 (12) 5.3加减分及数码管显示 (13) 5.4抢答超时 (14) 6总结及心得体会 (14) 参考文献 (15)
基于PLC的六路抢答器系统设计 机械与电气工程学院自动化专业 1课程设计的任务和要求 1.1课程设计的任务 使用西门子S7-200PLC编写程序实现六路抢答器的系统设计并使用仿真软件进行其功能的实现。 1.2课程设计的要求 （1）主持人控制功能，具有开始抢答按钮和复位按钮； （2）主持人未按下开始抢答按钮时抢答为违规抢答，违规指示灯亮，蜂鸣器响； （3）抢答延时，超过20S无人抢答时此题作废，蜂鸣器长鸣； （4）抢答成功后，抢答成功指示灯亮，数码管显示抢答成功的队伍编号； （5）在抢答成功后，主持人根据回答的正确与否可以对该队伍进行加减分控制； （6）每次正确抢答时，只有第一位按下抢答按钮的队伍为有效抢答。 2.PLC控制器的原理与组成 2.1PLC硬件系统 可编程控制器，英文称ProgrammableLogicController，简称PLC。PLC是基于电子计算机，且适用于工业现场工作的电控制器。它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。PLC基于电子计算机，但并不等同于普通计算机。普遍计算机进行入出信息变换，多只考虑信息本身，信息的入出，只要人机界面好就可以了。而PLC则还要考虑信息入出的可靠性、实时性，以及信息的使用等问题。特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题[1]。
毕业设计设计任务书 设计题目: 基于PLC四路抢答器的设计 设计要求: 1. 抢答器可同时供四组选手参加比赛 2. 主持人有三个控制按钮，用来控制抢答开始、复位和答题计时的开始。 3．每当主持人发出开始抢答指令后，那组选手最先按下抢答按钮，则数码管1就显示该组的编号，同时绿色指示灯亮，音响电路给出信箱提示信号（持续3S），以指示抢答成功，并对其后的抢答信号不再响应。选手答题完毕后，由主持人按下复位按钮，系统才能开始下一轮抢答。 4．违规抢答：若选手在未开时抢答试题时抢答了，则视为违规，违规时数码管1显示其编号，同时红灯亮，音响电路发出声响。 5．抢答限时：当主持人按下开始按钮后，定时器T0开始计时（设定30S）。若30S时限到仍无人抢答，则黄灯亮、音响电路3发出声响，以示选手放弃该题。 6．答题限时：在抢答成功后，主持人按下答题计时开始按钮，同时数码管2、3上显示答题倒计时时间（该时间设定为50S），选手必须在设定的时间内完成答题。否则，音响电路发出答题超时报警信号 设计进度要求: 第一、二周：确定题目,查阅资料，根据要求分析抢答器的设计、工作原理。 第三、四周：根据工作原理画流程图并编译梯形图，并进行硬件设计。 第五、六周：对软件设计，进行上机调试,找出问题,进行修改,并改进设计。 第七、八周：撰写论文,毕业答辩。 指导教师（签名）
摘要 近年来随着科技的飞速发展， PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新，可编程控制器由于其优良的控制性能，极高的可靠性，在各行各业中的应用日益广泛普及。对于抢答器其广泛用于电视台、商业机构、企事业工会组织、俱乐部及学校等单位组织举办各种知识、技术竞赛及文娱活动时作抢答之用，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活，并且给人的视觉效果非常好，是各单位开展素质教育、精神文明、娱乐活动的必备产品。 本次设计是利用PLC（Programmable Logic Controller）对PLC控制的四路智力抢答器进行控制。首先，选择这个题目之后，我对本次设计进行了全面的思考。使自己对本次设计有一个大致的总体思路，然后仔细分析PLC控制的四路智力抢答器的工作原理，以及它的一些工作过程，分析后得出它主要需要完成主持人的控制、选手的抢答、报警、计时及输出显示功能等。考虑到只是PLC控制的四路智力抢答器则输出端口需要25个，输入端口需要7个，由于PLC具有可靠性高、体积小、通用性、使用方便等优点，因此，我决定选用SIMATIC S7-200 系列的CPU226和数字量扩展模块EM223作为本次设计的PLC。具有方便灵活，维护使用方便等特点。 关键词：智力控制，四路抢答器， PLC
不需要无线路由器，一步一步教你如何让U5用WiFi 连接笔记本电脑共享上网！！ 说明一下，自己由于没买无线路由器，所以一直没怎么体验U5 的WIFI功能，今天在网上找了下，发现网上的高手真的是很多，所以转载了一下别人的心得，希望能给有需要的朋友借鉴一下！（下面的朋友介绍的是VISTA系统，其实XP和VISTA步骤差不多就是建立无线网方式不同） （系统环境在此说明一下：演示的是Vista操作系统来演示，大多数笔记本电脑预装的都是windows vista 系统；） 1、首先进入控制面板打开网络和共享中心（点击开始-设置-控制面板）
2、然后点击设置连接或网络，选择设置无线临时（计算机到计算机）网络，点击下一步，然后出现一个注意事项指南再点击下一步。
3、然后进入安全选项设置页面,然后填上网络名称（网络名称不要用汉字，我们的5800认不出汉字无线网络名称，这里我填了一个“SJZJ”），选择一个密钥安全类型，输入密码（如果只是偶尔用用建议还是不设置密码了，安全类型选择“无身份验证（开放式）”，用完后只要把笔记本上无线网卡禁用就可以保证安全了），如果经常使用这种方式把下面的保存这个网络打上勾，这样以后再使用就不必每次都设置了！然后点击下一步，这样网络设置就完成了，点击关闭即可，这一步操作完成后我们实际上在我们的电脑上建立了一个虚拟网络（Ad-Hoc网络），下面我们只需要让电脑和手机的无线网卡接入这个虚拟网络就可以实现微机与手机的互联了！
4、首先我们需要先让电脑接入这个虚拟网络（刚才我们给虚拟网络起的名字叫“SJZJ“），由于是虚拟网络所以电脑必须先设置接入，这一点很重要，必须先把电脑上的无线网卡接入这个虚拟网络，整个设置才能成功，很多朋友设置不成功就是这里出了问题。我们还是回到网络和共享中心，点击管理网络连接，打开网络连接窗口（这个窗口里面包含你的电脑上的各种连接类型，比如双绞线网卡的连接，无线网卡的连接，ADSL宽带上网的连接，VPN虚拟网卡的连接等等），我们这里先选择无线网卡的连接（无线网络连接），鼠标右键点击无线网络连接图标，点击连接/断开，然后就进入了连接网络选择界面，在这里我们选择“SJZJ”这个刚才我们添加的虚拟网络，然后点击下面的连接按钮。

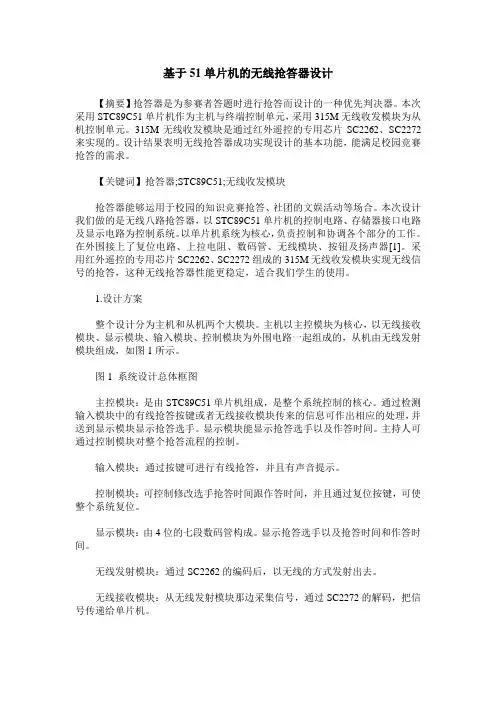

基于单片机的四路无线抢答器 摘要 抢答器作为一种公正的裁决工具，已经广泛应用于各种智力和知识竞赛场合。本文介绍了一种用315MHZ多用途DF无线数据收发模块、PT2262编码芯片及常用单片机AT89C51芯片设计的数码显示四路无线抢答器的电路组成、设计思路及功能。该抢答器除具有基本的抢答功能外，还具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）,定时器进行减计时。参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号。如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示0。 关键词：AT89C51，PT2262，无线收发模块
Abstract Responder is a fair ruling tool, has been widely used in all kinds of intelligence and knowledge competitions.In this paper, a 315 MHZ multi-purpose DF wireless data transceiver module, and the commonly used microcontroller AT89C51 chip PT2262 encoding chip design of the digital display four way wireless vies to answer first circuit composition, function and design ideas. The responder addition to a basic function, also has the timing responder function, and one answer in the time set by the host (such as 30 seconds), the timer to reduce the time. Contestants answer, in setting the time vies to answer first, the timer stops working, the number of players displayed on the display. If the time has come, no contest, this contest null and void, and to prohibit answer alarm system, from time to time display shows 0. Keywords：AT89C51,PT2262,The wireless transceiver module
数字通信系统课程设计论文题目：无线抢答器系统设计 指导老师： 专业：电子信息工程 班级：D0842 姓名： 学号：
摘要 进入二十一世纪，无线数据通讯技术在我国蓬勃发展，也得到了信息产业部以及各行各业的高度重视，因为任何有线数据传输网络只能是网状覆盖，而无线数据传输网可达到真正的面覆盖。目前主要的短距离无线数据传输技术主要有蓝牙、Zigbee、IEEE802.11x、微功率短距离无线通讯技术[，与已具备相当规模的无线长距离通讯网络（比如蜂窝移动通讯网、卫星数据通讯）相比，短距离无线通讯系统在基本结构、服务范围、应用层次以及通讯业务（数据、话音）上，均有很大不同。下面分别介绍这几种无线传输技术。 蓝牙技术（Bluetooth）主要面对网络中的各种数据和语言设备，通过无线方式将它们连接起来，从而方便快速的实现数据传输，它使用2.4GHZ的ISM频段，最大传输率1Mbit/s；IEEE802.11x的技术标准是无线局域网的国际标准，也是用2.4GHZ的ISM频段，协议主要在OSI的物理层和数据链路层，虽然传输速度快，但此类设备比较昂贵，技术复杂；Zigbee是一种新型的短距离、低速度、低功耗无线网络技术，是一种介于无线标记技术和蓝牙之间的技术，基于IEEE 无线个人区域网标准，数据传输速率通常为10kb/s到250kb/s，有效覆盖范围10到75米，由于其协议简单、成本低、网络容量大等优点，使其在无线传感网络中得到广泛的应用。 在未来，短距离无线数据传输将向着更高传输速率、更高传输精确度的方向发展，而且传输设备的成本也会进一步降低，传输协议也会进一步简单，从而是短距离无线通讯走入我们的生活，给我带来更多方便。 本次设计的课题是无线抢答器的设计，用NRF24L01作为2.4G无线通信模块，采用单片机AT89C51作为主控器，并利用ZLG7289作为显示键盘驱动芯片。来设计无线收发的抢答器电路。本次设计只是较简单的一种，应尽量用最简洁的语言写出所需功能的程序。 关键字：通信技术、无线收发、NRF24L01
摘要 可编程序控制器(PLC)是一种新型的通用的自动控制装置,它将传统的继电器控制技术、计算机技术和通讯技术融为一体,其拥有功能强大、编程简单、使用方便以及体积小、重量轻、功耗低等一系列优点。 本文采用日本三菱公司生产的FX2N型PLC作为核心控制器进行五路抢答器系统的设计，设计了系统结构图、程序指令、梯形图以及输入输出端子的分配方案，在保留了原始抢答器的基本功能的同时又增加一系列的实用功能并简化其电路结构，其将以其控制方便，灵活，只要改变输入PLC的控制程序，便可改变竞赛抢答器的抢答方案，从而使得竞赛不断完善其公平、公正性。 在实时检测和自动控制的PLC应用系统中，PLC往往是作为一个核心部件来使用。本设计正是以PLC为核心，该系统可以实现多人抢答和违例报警的自动显示。由于PLC具有可靠性、易操作性、灵活性等优点，故传统答题相比，大大提高了效率和可靠性，有很强的实用价值。 关键词：PLC;竞赛抢答器
目录 1 引言................................................................. 错误！未定义书签。 1.1 设计目的 (1) 1.2 设计意义 (1) 1.3 设计内容及要求 (1) 2 PLC控制系统硬件设计 (3) 2.1 系统硬件配置及组成原理 (3) 2.2 系统输入输出点分析 (4) 2.3 PLC选型 (4) 2.4 系统硬件接线图设计 (5) 3 PLC控制系统软件设计 (6) 3.1 系统I/O地址分配 (6) 3.2 控制程序流程图设计 (6) 3.3 控制程序时序图设计 (7) 3.4 PLC控制程序设计 (8) 4 上位机组态监控系统设计 (11) 4.1 组态监控软件选择 (11) 4.2 上位监控系统组态设计 (11) 4.3 实现效果 (12) 5 系统调试及结果分析 (11) 5.1 系统仿真调试 (11) 5.2 结果分析................................................... 错误！未定义书签。 6 设计总结 (11) 参考文献 (16) 附录控制程序梯形图 (17)
WIFI无线路由器的五种工作模式（转） WIFI无线路由器已经非常普及其应用相当广泛，特别是现在家庭上网应用更是必不可少。现在而今眼目下哪家只有一台电脑，哪家又会为此去申请两条宽带？在这里给大家介绍五种WIFI无线路由器常用的工作方式，供各位在使用WIFI无线路由器时参考。 1. 热点模式(Access Point)。 这种模式是WIFI无线路由早期的典型工作模式。这种模式下WIFI无线路由的配置比较简单，只需配置无线SSID和安全策略即可。此时本机不具备路由功能，纯粹只相当于一个带无线接入功能的交换机。它能实现有线和无线多个设备的局域网接入。为了避免和前端网络设备的DHCP冲突，通常会关闭本机的DHCP功能。用户设备的IP地址和DNS地址需要手动配置或通过前端的DHCP自动分配。这种模式下的有线接口为LAN口。此模式适用于：商务、酒店、学校等环境的无线接入。具体配置如下：
2. 无线路由模式(Router)。 这种模式是WIFI无线路由在家庭的典型工作模式。这种模式下机器除具有接入交换机功能外还具备路由功能。此时有线口中应该有一个为WAN口，用于和ADSL Modem或小区有线宽带相接。本机能使用PPPoE协议自动登录进入ISP提供的Internet接入。多个用户设备可通过无线接入本机网络后共享Internet连接。这种模式下需要配置无线SSID、无线安全策略、WAN口连接方式。通常本机的DHCP功能需要开启，所有接入用户设备的IP地址和DNS地址等通过本机的DHCP 自动分配。这种模式适用于：家庭、公寓等环境的Internet共享。需要配置的界面如下，其中的安全策略配置同AP的图：

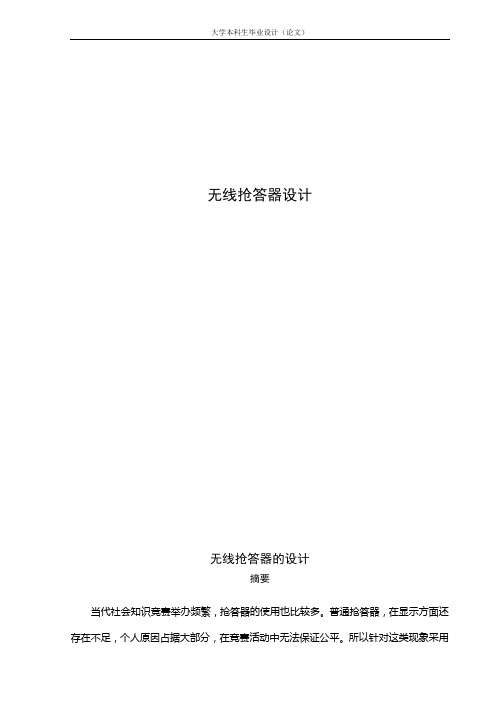

无线抢答器设计 无线抢答器的设计 摘要 当代社会知识竞赛举办频繁，抢答器的使用也比较多。普通抢答器，在显示方面还存在不足，个人原因占据大部分，在竞赛活动中无法保证公平。所以针对这类现象采用
