电气安装符号表示方法
一、电线穿线管一般有：
PVC管：PC20
焊接钢管：SC20
扣压式镀锌薄壁电线管：KBG20
紧定式镀锌薄壁电线管：JDG20
二、电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设
WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内
CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管
CT-桥架MR-金属线槽M-钢索CP-金属软管
PR-塑料线槽RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内
WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设
F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶
R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱CLE穿焊接钢管敷设：SC
穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR
用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP
直接埋设：DB电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：
AC暗敷设在柱内：CLC
沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC
ZCN-BV-2*2.5 PC20 CC
两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。WDZC-BYJ-2*2.5+E2.5-MT20
3根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。
WDZB-YJY-4*6=E6-SC40-CT
5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。
WDZB-BYJ-2*4+4PE-MR/KBG20-SCE
3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设常用电缆、电线表示方法及符号
1、电力电缆、控制电缆
型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕
〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安
〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆
〔3〕绝缘层。V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸
〔4〕导体。T-铜芯缺省表示，L-铝芯
〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套
〔6〕特征。统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z- 直流
〔7〕铠装层。0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)
〔8〕外被层。0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套
〔9〕额定电压。以数字表示,kV
2、绝缘电线（导线）
〔1〕〔2〕〔3〕〔4〕〔5〕
〔1〕代号。B-电线(有时不表示)
〔2〕导体。T-铜芯(缺省表示),L-铝芯,R-软铜
〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮
〔4〕护套。V-聚氯乙烯
〔5〕其他。R-软电线,P-屏蔽,B-平行
例如:
ZRVV 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。
ZRVVR 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。
ZRBV 阻燃氯乙烯绝缘铜心电线。
ZRBVR 阻燃氯乙烯绝缘铜心软电线
ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。
补充回答：
“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线。电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。
电气设备常用基本文字符号
设备、装置和举例基本文字符号
元器件种类中文名称双字母
照明灯EL空气调节器EV保护器件具有瞬时动作的限流保护器件FA
保护器件
具有延时动作的限流保护器件FR具有延时和瞬时动作的限流FS
熔断器FU
发电机、电源、电动机
同步发电机GS异步发电机GA同步电动机MS电动机M蓄电池GB
信号器件
声响指示器HA指示灯HL
接触器及测量设备瞬时接触继电器KA接触器KM电流表PA电压表PV
开关器件断路器QF电动机保护开关QM隔离开关QS
开关器件选择
电位器RP控制开关SA选择开关SA按纽开关SB压力传感器SP
位置传感器（包括接近传感器）SQ转速传感器SR温度传感器ST
变压器
电流互感器TA控制电路电源用变压器TC电力变压器TM电压互感器TV
变频器FC
传输通道
导线、母线W
电缆
端子接线柱X端子板XT插头XP插座XS 电气操作的气阀Y
机械器件电磁铁YA电磁离合器YC气动阀YM负荷开关FH电磁阀YV
断路器的型号
目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：
其代表意义为：
①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹
②—装置地点代号；N—户内，W—户外。
③—设计系列顺序号；以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。
低压断路器：
DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；
DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；
DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；
高压断路器：
DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；
SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；
ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；
LN系列高压户内安装SF6断路器；
注：
1、这里的部分型号现已停产，但还有在装的在用。
2、外国引进、合资型号等未列入。
GW-110(III)W-630、
G------隔离开关
W------户外使用
110---------适用于额定电压为110KV的系统中
（Ⅲ）-------Ⅲ型（设计序号）
630---------适用于额定电流在630A以下的系统中
GN22-10/2000
G------------隔离开关
N------------户内使用
22-----------设计序号
2000-----------适用于额定电流在2000A以下的系统中
SW2-110II
S-------------少油断路器
W-------------户外使用
2------------设计序号
110----------适用于额定电压为110KV的系统中
II-----------本系列开关中的II型开关
高压断路器的主要技术参数
通常用下列参数表征高压断路器的基本工作性能：
(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作的要求，断路器又规定了与各级额定电压相
应的最高工作电压。对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。断路器在最高工作电压下，应能长期可靠地工作。
（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
（3）额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。断路器通过动稳定电流时，不能因电动力作用而损坏。
（5）关合电流：是表征断路器关合电流能力的参数。因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是
指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S，需要大于2S 时，推荐4S。
（7）合闸时间与分闸时间：这是表征断路器操作性能的参数。各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。所以，分闸时间也称为全分闸时间。
（8）操作循环：这也是表征断路器操作性能的指标。架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。此种按一定时间间隔进行多次分、合的操作称为操作循环。我国规定断路器的额定操作循环如下：
自动重合闸操作循环：分——t’——合分——t——合分
非自动重合闸操作循环：分——t——合分——t——合分
其中分——表示分闸动作；
合分——表示合闸后立即分闸的动作；
t’——无电流间隔时间，即断路器断开故障电路，从电弧熄灭起到电路重新自动接通的时间，标准时间为0.3S或0.5S，也即重合闸动作时间。
t——为运行人员强送电时间，标准时间为180S
隔离开关的作用
高压电网中，隔离开关的主要功能是：当断路器断开电路后，由于隔离开关的断开，使有电与无电部分能得到明显的隔离，起辅助开关的作用。由于断路器触头位置的外部指示器既缺乏直观，又在有些情况下不能保证它的指示与触头的位置相一致，所以用隔离开关把有电与无电部分明显的隔开是必要的。此外，隔离开关具有一定的自然灭弧能力，常用在电压互感器和避雷器等电流很小的设备投入和断开上，以及一个断路器与几个设备的连接处，使断路器经过隔离开关的倒换更为灵活方便。
隔离开关的作用和用途有哪些？
答：（1）隔离开关又称隔离刀闸，简称刀闸。是高压开关电器的一种。没有专门的灭弧装置，应与开关配合使用。（2）隔离开关能使停电工作的设备与带电部分可靠隔离，即具有明显的断开点，确保工作人员的安全。（3）接通或断开小电流的特定电路。
看图中断路器标注
如CM1-400M/4330(350A)表示：
常熟厂产CM1系列塑壳断路器，400A壳架，M级（较高级），4极，热磁复式脱扣，整定电流350A
那个4330，4就表示4极，330表示复式脱扣。
在电力系统中接地分TN-C和TT与,NT有什么不同
建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系
统。下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C
供电系统→TN 系统→TN-S
IT 系统TN-C-S
（一）工程供电的基本方式
根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图1-2 所示。
图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，
工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。
（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示，如图1-3 所示。这种供电系统的特点如下。
1 ）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。
2 ）如果工作零线断线，则保护接零的漏电设备外壳带电。
3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4 ）TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5 ）TN-C 方式供电系统只适用于三相负载基本平衡情况。
（4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，如图1-4 所示，TN-S 供电系统的特点
如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
5 ）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。
（5 ）TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是TN-C 方式供电，而施工规范规定施工现场必须采用TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出PE 线，如图1-5 、1-6 所示。这种系统称为TN-C-S 供电系统。TN-C-S 系统的特点如下。
图1-5 TN-C-S 方式供电系统1-6 工地总配电箱分出PE 线
1 ）工作零线N 与专用保护线PE 相联通，如图1-5ND 这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。D 点至后面PE 线上没有电流，即该段导线上没有电压降，因此，TN-C-S 系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND 线的负载不平衡的情况及ND 这段线路的长度。负载越不平衡，ND 线又很长时，设备外壳对地电压偏移就越大。所以要求负载不平衡电流不能太大，而且在
PE 线上应作重复接地，如额头1-6 所示。
2 ）PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3 ）对PE 线除了在总箱处必须和N 线相接以外，其他各分箱处均不得把N 线和PE 线相联，PE 线上不许安装开关和熔断器，也不得用大顾兼作PE 线。通过上述分析，TN-C-S 供电系统是在TN-C 系统上临时变通的作法。当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S 系统在施工用电实践中效果还是可行的。但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用TN-S 方式供电系统。
（6 ）IT 方式供电系统I 表示电源侧没有工作接地，或经过高阻抗接地。每二个字母T 表示负载侧电气设备进行接地保护，如图1-7 所示。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。地下矿井内供电条件比较差，电缆易受潮。运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。从图1-8 可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。这种供电方式在工地上很少见。
（二）供电线路符号小结
1 ）国际电工委员会（IEC ）规定的供电方式符号中，第一个字母表示电力（电
源）系统对地关系。如T 表示是中性点直接接地；I 表示所有带电部分绝缘。
2 ）第二个字母表示用电装置外露的可导电部分对地的关系。如T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护。
3 ）第三个字母表示工作零线与保护线的组合关系。如C 表示工作零线与保护线是合一的，如TN-C ；S 表示工作零线与保护线是严格分开的，所以PE 线称为专用保护线，如TN-S 。
也就是说，接地保护形式分为三种：TN系统；TT系统；IT系统。
一TN系统中性点直接接地，并引出有中性线。保护线或保护中性线（顾名思义，中性线和地线合为了一体）属于三相四线制系统，系统有个特点就是，设备不单独接地，只系统接地，分为TN--C 、TN--S和TN--C--S 三种。
(a) TN--C 系统：整个系统的中性导体和保护导体是合一的
（b）TN--S系统：整个系统的中性导体和保护导体是分开的
（c)TN--C--S系统：系统中一部分线路的中性导体和保护导体是合一的
二TT 系统也属于三相四线制系统，但除了系统接地外，用电设备分别单独接地。
三IT 系统是中性点不接地或经1kΩ阻抗接地，其他用电设备单独接地，通常不引出N线。
接地系统
在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。不管哪类建筑物，在供电设计中总包含有接地系统设计。而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。尤其
进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。在常用的几种接地方式中，哪一种能够适合智能化楼宇呢？我们不妨分析一下下面几种接地系统。
1.TN－C系统
TN－C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线N 上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。因此TN－C接地系统不能作为智能化建筑的接地系统。
2.TN－C－S系统
TN－C－S系统由两个接地系统组成，第一部分是TN－C系统，第二部分是TN－S系统，分界面在N线与PE线的连接点。该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用TN－C系统，进户处做重复接地，进户后变成TN－S系统。TN－C系统前面已做分析。TN－S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。该系统中，中性线N常会带电，保护接地线PE没有电的来源。PE线连接的设备外壳及金属构件在系统正常运行时,始终不会带电.因此TN－S接地系统明显提高了人及物的安全性.同时只要我们采取接地引线,各自都从接地体一点引出,及选择
正确的接地电阻值使电子设备共同获得一个等电位基准点等措施,那么TN－C－S系统可以作为智能型建筑物的一种接地系统。
3.TN－S系统
TN－S是一个三相四线加PE线的接地系统。通常建筑物内设有独立变配电所时进线采用该系统。TN－S系统的特点是，中性线N与保护接地线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。中性线N是带电的，而PE线不带电。该接地系统完全具备安全和可靠的基准电位。只要象TN－C －S接地系统，采取同样的技术措施，TN－S系统可以用作智能建筑物的接地系统。如果计算机等电子设备没有特殊的要求时，一般都采用这种接地系统。4.TT系统
通常称TT系统为三相四线接地系统。该系统常用于建筑物供电来自公共电网的地方。TT系统的特点是中性线N与保护接地线PE无一点电气连接，即中性点接地与PE线接地是分开的。该系统在正常运行时，不管三相负荷平衡不平衡，在中性线N带电情况下，PE线不会带电。只有单相接地故障时，由于保护接地灵敏度低，故障不能及时切断，设备外壳才可能带电。正常运行时的TT系统类似于TN－S系统，也能获得人与物的安全性和取得合格的基准接地电位。随着大容量的漏电保护器的出现，该系统也会越来越作为智能型建筑物的接地系统。从目前的情况来看，由于公共电网的电源质量不高，难以满足智能化设备的要求，所以TT系统很少被智能化大楼采用。
5.IT系统
IT系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线N，只有线电压（380V），无相压压（220V），保护接地线PE各自独
立接地。该系统的优点是当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。缺点是不能配出中性线N。因此它是不适用于拥有大量单相设备的智能化大楼的。
在智能化楼宇内，要求保护接地的设备非常多，有强电设备，弱电设备，以及一些正常情况下不带电的导电设备与构件，均必须采用有效的保护接地。如果采用TN－C系统，将TN－C系统中的N线同时用做接地线；或者在TN－S系统中将N线与PE线接在一起，再连接到底板上去；再或不设置电子设备的直流接地引线，而将直流接地直接接到PE线上；有的干脆把N线、PE线、直流接地线混接在一起。以上这些做法都是不符合接地要求的，且是错误的。前面已经分析过，在智能化大楼内，单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的，因此在中性线N中带有随机电流。另外，由于大量采用荧光灯照明，其所产生的三次谐波叠加在N线上，加大了N线上的电流量，如果将N 线接到设备外壳上，会造成电击或火灾事故；如果在TN－S系统中将N线与PE线连在一起再接到设备外壳上，那么危险更大，凡是接到PE线上的设备，外壳均带电；会扩大电击事故的范围；如果将N线、PE线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而无法工作。因此智能建筑应设置电子设备的直流接地，交流工作接地，安全保护接地，及普通建筑也应具备的防雷保护接地。此外，由于智能建筑内多设有具有防静电要求的程控交换机房，计算机房，消防及火灾报警监控室，以及大量易受电磁波干扰的精密电子仪器设备，所以在智能化楼宇的设计和施工中，还应考虑防静电接地和屏蔽接地的要求。
电气安装预算基础知识——识图代号及计算方法
第一部名词解释
SC:钢管
PC（PVC）：聚乙烯阻燃性塑料管
CT:桥架
WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线

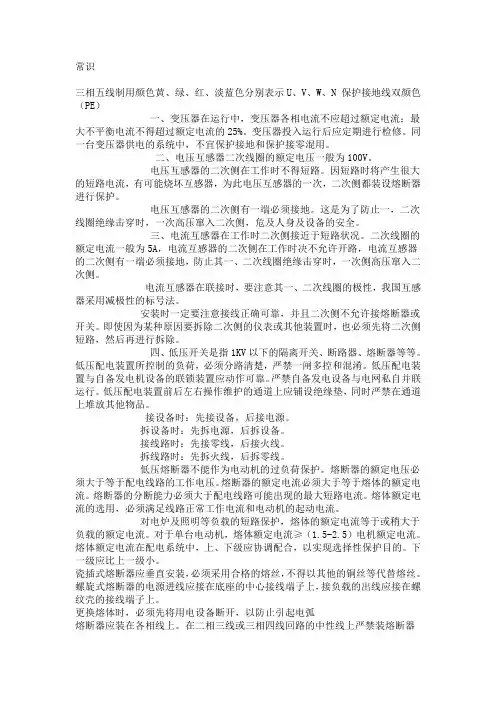

PE:接地(黄绿相兼)
PEN:接零(蓝色)
三项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位
LEB:局部等电位
线路敷设方式代号
PVC—用阻燃塑料管敷设
DGL—用电工钢管敷设
VXG—用塑制线槽敷设
GXG—用金属线槽敷设
KRG—用可挠型塑制管敷设
线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM—沿柱敷设
QM—沿墙敷设
PL—沿天棚敷设
线路暗敷部位代号
LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内
PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D—吸顶式L—链吊式G—管吊式 B—壁装式R—嵌入式BR—墙壁内安装
设备标注方法
常用电气、仪表文字符号大全仪表类 电流表 PA 电压表 PV 有功电度表PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯类 指示灯 HL 红色灯 HR 黄色灯 HY 蓝色灯 HB 绿色灯 HG 白色灯 HW RD 红色 YE 黄 BL 蓝 GN 绿 WH 白 BK 黑 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA sA 转换开关 SQ行程开关 QF断电器 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电容器 C 电力电容器 CE 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R
建筑电气CAD图纸常用符号大全 敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设; 敷设 部位： WE ：沿墙面敷设； WC ：暗敷设在墙内； FC ：暗敷设在地面或地板内； CC ： 暗敷设在屋面或顶板内； BMG1是负荷开关，SB 是塑壳断路器，BM7是分断能力10KA 的 微断。 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C 项(红) KV:(电压) 千伏 BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC ——用阻燃塑料管敷设 DGL —— 用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型 塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱 内 QA —暗设在墙内 PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内 PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号 D ——吸顶式 L ——链吊式 G ———管吊式 B ——壁装式 R ———嵌入式 BR ———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a ——b(c×d)e ——f 其中：a--回路编号 b--导线型号 c--导 线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线 表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护 套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16 平方毫米。 YJV-3X4-SC25-HDPE50；YJV ：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设 BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。 VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV （规格）电缆穿32的焊接钢管 沿墙或地面暗敷设。 FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。 WP1-BV(3×50＋ 1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2， 沿顶板面用电缆桥架敷设。 WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2 铜芯塑料绝缘导线穿钢管沿墙暗敷。 ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。 NH-B-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套B 类成束阻燃型耐火电力电缆。 TMY-3（80*8）+1 （60*6）：80*8表示ABC 三相为80*8的铜排60*6为零排。TMY 是硬铜母（铜排母线） 的意思。 RVS ：铜芯pvc 护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。 RVV ：铜芯pvc 内护pv 外护平行护套线，通常用于弱电电源供电等。 BV ，BV 电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布 电线类，用字母B 表示；绝缘材料为聚氯乙烯，用字母V 表示，因而得。开关器件符号 说明： TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。 DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A 。 C65N-16A ：2P 是指适使用 C65小规格的断路器，最大分断电流为6000A ，额定电流为16A ，2P 指双极的，VE-30mA 指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N 表示分断电流为6000A ，
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
工程图纸都有图纸设计说明 各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC
电气图纸符号大全文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
工程图纸都有图纸设计说明 各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽
CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
电气设计图纸中符号表示大全 在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。 一、导线穿管表示 SC-焊接钢管 MT-电线管 MR-金属线槽 M-钢索 PR-塑料线槽 RC-镀锌钢管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 CP-金属软管 二、导线敷设方式表示 BE-沿屋架，梁 BC-暗敷在梁内 CLC-暗敷在柱内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 DB-直埋 F-地板及地坪下 WC-暗敷在墙内 WE-沿墙明敷 SCE-吊顶内敷设 SR-沿钢索 TC-电缆沟 三、灯具安装方式的表示 CS-链吊 C-吸顶 CL-柱上 DS-管吊 W-墙壁安装 R-嵌入 S-支架 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P塑壳断路器的两种型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关 四、型号的含义 R－连接用软电缆（电线），软结构。 B－平型（扁形）。 S－双绞型。 A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同。 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1
有用的常用电器符号 序号元件名称新符号旧符号 1 继电器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ 21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 85 热电阻 RT 86 电位器 RP
电气图纸符号大全
配电箱符号 序号名称符号（字母）备注 1 高压开关柜AH 2 高压计量柜AM 3 高压配电柜AA 4 高压电容柜AJ 5 低压电力配电箱柜AP 6 低压照明配电箱柜AL 7 应急电力配电箱柜APE 8 应急照明配电箱柜ALE 9 低压负荷开关箱柜AF 10 低压电容补偿柜ACC或ACP 11 直流配电AD 12 操作信号箱柜AS 13 控制屏台箱柜AC 14 继电保护箱柜AR 15 计量箱柜AW 16 励磁箱柜AE 17 低压漏电断路器箱柜ARC 18 双电源自动切换箱柜AT 19 多种电源配电箱柜AM 20 刀开关箱柜AK
21 电源插座箱AX 22 建筑自动化控制器箱ABC 23 火灾报警控制器箱AFC 24 设备监控器箱ABC 25 住户配线箱ADD 26 信号放大器箱ATF 27 分配器箱AVP 28 接线端子箱AXT 配电箱符号 序号名称符号（字母）备注 一、电线穿线管一般有： 1 PVC管：PC20 2 焊接钢管：SC20 3 扣压式镀锌薄壁电 线管： KBG20 4 紧定式镀锌薄壁电 线管： JDG20 二、电气设计施工图中常用线路敷设方式： 序 号 名称符号名称符号 1 沿钢线槽敷设SR 沿屋架或 跨屋架敷 BE
设 2 沿柱或跨柱敷 设 CLE 沿墙面敷 设 WE 3 沿天棚面或顶 棚面敷设 CE 在能进入 人的吊顶 内敷设 ACE 4 暗敷设在梁内BC 暗敷设在 柱内 CLC 5 暗敷设在墙内WC 暗敷设在 顶棚内 CC 6 暗敷设在不能 进入的顶棚内 ACC 暗敷设在 地面内 FC 7 吊顶内敷设, 要穿金属管 SCE 一，导线穿管表示 序 号 符号名称符号名称1 SC -焊接钢管CT-桥架 2 MT -电线管PC-PV C 塑料硬管 3 FPC -阻燃塑料 硬管 MR -金属线 槽
配电箱符号
配电箱符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4 芯150平方毫米E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1 ）类别： H——市内通信电缆 HP配线电缆 HJ局用电缆 （2）绝缘： Y――实心聚烯烃绝缘 Y泡沫聚烯烃绝缘 Y泡沫/实心皮聚烯烃绝缘 （3）内护层： A――涂塑铝带粘接屏蔽聚乙烯护套 S――铝，钢双层金属带屏蔽聚乙烯护套 V――聚氯乙烯护套 （4）特征： T――石油膏填充 G 咼频隔离 C——自承式 （5）外护层： 23 ---- 双层防腐钢带绕包销装聚乙烯外被层 33――单层细钢丝铠装聚乙烯被层 43――单层粗钢丝铠装聚乙烯被层 53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜（铝）芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆（电线） BV -铜芯聚氯乙烯绝缘电缆（电线） BLV铝芯聚氯乙烯绝缘电缆（电线） BVR铜芯聚氯乙烯绝缘电缆（电线） BVV^铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB铝芯聚氯乙烯绝缘聚氯乙烯
护套平形电缆（电线） BV-90铜芯耐热90 C聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V 及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃 一般分A 、B 、C 、D 四类, 例如： WDZD-VY WDZA -YJY WDZB- YJ V23 WDZC-B Y WDZ-BVY WDZB-KY JY WDZC-KVV23 供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。 三、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆 JKY J JKLY—铜（铝）芯交联聚乙烯绝缘架空电缆 JKY JKL—铜（铝）芯交联聚乙烯绝缘架空电缆 JKV JKLV-铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV） 供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次一般不大于1min 的系统，亦可用于最长每次不超过8h,每年累计不超过125h的系统。 四、铜（铝）芯聚氯乙烯绝缘聚氯乙烯（聚乙烯）护套电力电缆 VV, VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV, VLV—铜 （铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 供固定敷设在额定交流电压UO/U为0. 81KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。 1 芯：1. 5--630mm 2 芯：2*1 . 5--2*185mm 3 芯：3*1 . 5-3*300mm 4 芯：4*4-4*300mm 3+1 芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1 芯：4*4+1*2.5-4*300+1*150mm 五、铜（铝）芯聚氯乙烯绝缘（铠装）聚氯乙烯（聚乙烯）护套电力电缆VV22,VLV22铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VLV23铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆 供固定敷设在额定交流电压U/OU为0.6/1KV及以下的室内、电缆沟道、管道 内或直埋等能承受较大机械外力等固定场合的输配电力线路用。
配电箱符号 序号名称符号（字 母） 备注 1高压开关柜AH 2高压计量柜AM 3高压配电柜AA 4高压电容柜AJ 5低压电力配电箱柜AP 6低压照明配电箱柜AL 7应急电力配电箱柜APE 8应急照明配电箱柜ALE 9低压负荷开关箱柜AF 10低压电容补偿柜ACC或ACP 11直流配电AD 12操作信号箱柜AS 13控制屏台箱柜AC 14继电保护箱柜AR 15计量箱柜AW 16励磁箱柜AE 17低压漏电断路器箱柜ARC 18双电源自动切换箱柜AT 19多种电源配电箱柜AM 20刀开关箱柜AK 21电源插座箱AX 22建筑自动化控制器箱ABC 23火灾报警控制器箱AFC 24设备监控器箱ABC 25住户配线箱ADD 26信号放大器箱ATF 27分配器箱AVP 28接线端子箱AXT
配电箱符号 序号名称符号（字母）备注 一、电线穿线管一般有： 1PVC管：PC20 2焊接钢管：SC20 3扣压式镀锌薄壁电线管：KBG20 4紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： 序 名称符号名称符号号 1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE 3沿天棚面或顶棚面敷设CE在能进入人的吊顶内 ACE 敷设 4暗敷设在梁内BC暗敷设在柱内CLC 5暗敷设在墙内WC暗敷设在顶棚内CC 6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设,要穿金属管SCE 一，导线穿管表示 序 符号名称符号名称号 1SC-焊接钢管CT-桥架 2MT-电线管PC-PVC塑料硬管3FPC-阻燃塑料硬管MR-金属线槽4M-钢索CP-金属软管5PR-塑料线槽RC-镀锌钢管 二，导线敷设方式的表示 1DB-直埋TC-电缆沟 2BC-暗敷在梁内CLC-暗敷在柱内 3WC-暗敷在墙内CE-沿天棚顶敷设 4CC-暗敷在天棚顶内SCE-吊顶内敷设 5F-地板及地坪下SR-沿钢索 6BE-沿屋架，梁WE-沿墙明敷
电气图形符号大全 时间：2015/10/09 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
电气图纸中的常见符号 一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁
WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
电气图纸符号表示大全 在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。 一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30-32/2P 这两个是两种塑壳断路器的型号 HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 1、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
FV--流量控制阀 HV—手动控制阀 LV—液位控制阀 PV—压力控制阀 TV—温度控制阀 XV—开关控制阀 ZV—位置控制阀 YV—用户自定义 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM
应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制 开关 SA 位 置 开 关 常开触 头 SQ 手动开关 一般符号 SA 常闭触 头 SQ 三极控制 开关 QS 复合触 头 SQ 三极隔离 开关 QS 按 钮 常开按 钮 SB 三极负荷 开关 QS 常闭按 钮 SB 组合旋钮 开关 QS 复合按 钮 SB 低压断路 器 QF 急停按 钮 SB 控制器或 操作开关 SA 钥匙操 作式按 钮 SB 接触器线圈操作 器件 KM 热 继 电 器 热元件FR 常开主触 头 KM 常闭触 头 FR 常开辅助 触头 KM 中 间 继 电 器 线圈KA 常闭辅助 触头 KM 常开触 头 KA 时间继 通电延时 （缓吸）线 圈 KT 常闭触 头 KA
电器 断电延时 （缓放）线 圈 KT 电 流 继 电 器 过电流 线圈 KA 瞬时闭合 的常开触 头 KT 欠电流 线圈 KA 瞬时断开 的常闭触 头 KT 常开触 头 KA 延时闭合 的常开触 头 KT 常闭触 头 KA 延时断开 的常闭触 头 KT 电 压 继 电 器 过电压 线圈 KV 延时闭合 的常闭触 头 KT 欠电压 线圈 KV 延时断开 的常开触 头 KT 常开触 头 KV 电磁操作器电磁铁的 一般符号 YA 常闭触 头 KV 电磁吸盘YH 电 动 机 三相笼 型异步 电动机 M 电磁离合 器 YC 三相绕 线转子 异步电 动机 M 电磁制动 器 YB 他励直 流电动 机 M 电磁阀YV 并励直 流电动 机 M 非电量控制的继电器速度继电 器常开触 头 KS 串励直 流电动 机 M 压力继电 器常开触 头 KP 熔 断 器 熔断器FU
常用电气元件图形符号_电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号 符号描述符号描述符号描述符号描述符号描述 C 电容器EH 发热器件EL 多级开关一般符号单线表示 多级开关一般符号多线表示 具有自动释放功能的负荷开关 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒
93 控制和指示设备94 报警启动装置(点式-手动或自动) 95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
电气图纸符号大全内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
配电箱符号
配电箱符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1）类别： H——市内通信电缆 HP——配线电缆
HJ——局用电缆 （2）绝缘： Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层： A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征： T——石油膏填充 G——高频隔离 C——自承式 （5）外护层： 23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV-铜芯聚氯乙烯绝缘电缆（电线） BLV-铝芯聚氯乙烯绝缘电缆（电线） BVR-铜芯聚氯乙烯绝缘电缆（电线） BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BV-90-铜芯耐热90℃聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类,例如：WDZD-VYWDZA-YJYWDZB-YJV23WDZC-BYWDZ-BVYWDZB-KYJYWDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV
1.常用电气、仪表文字符号大全电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE
正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R
常见电工电气符号大全 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV
事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS
跳闸线圈YT 合闸线圈YC 气动执行器YPA,Y A 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV 时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM A 电流 A 模拟 AC交流 AUT 自动 ACC 加速 ADD 附加 ADJ 可调 AUX 辅助 ASY 异步 B
电气图形符号大全 时间：2012/8/10 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
