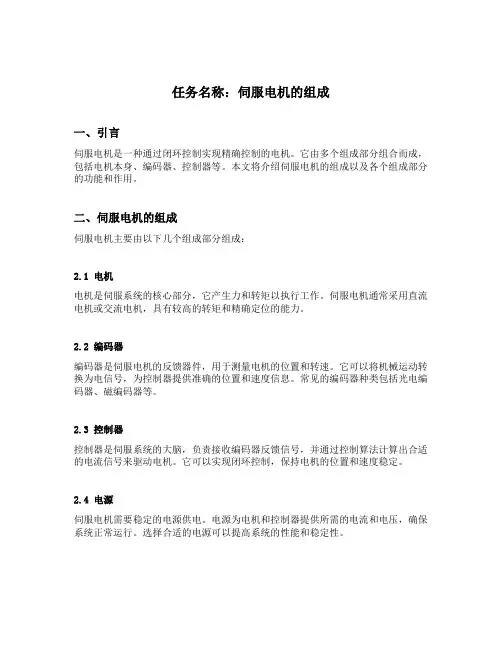

伺服电机的组成及使用
本文转载于湘电集团有限公司https://www.doczj.com/doc/738015679.html,
摘要：伺服电机作为高端精密装备的必备装置，在自动化生产过程中的地位也非常重要的，今天我们来简单谈谈数控机床中的伺服系统。
伺服电机(servomotor)是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
数控机床伺服系统的作用在于接受来自数控装置的指令信号，驱动机床移动部件跟随指令脉冲运动，并保证动作的快速和准确，这就要求高质量的速度和位置伺服。以上指的主要是进给伺服控制，另外还有对主运动的伺服控制，不过控制要求不如前者高。数控机床的精度和速度等技术指标往往主要取决于伺服系统。
一、伺服系统的基本要求和特点
1.对伺服系统的基本要求
(1)稳定性好：稳定是指系统在给定输入或外界干扰作用下，能在短暂的调节过程后到达新的或者回复到原有平衡状态。
(2)精度高：伺服系统的精度是指输出量能跟随输入量的精确程度。作为精密加工的数控机床，要求的定位精度或轮廓加工精度通常都比较高，允许的偏差一般都在0.01～0.00lmm之间。
(3)快速响应性好：快速响应性是伺服系统动态品质的标志之一，即要求跟踪指令信号
的响应要快，一方面要求过渡过程时间短，一般在200ms以内，甚至小于几十毫秒；另一方面，为满足超调要求，要求过渡过程的前沿陡，即上升率要大。
2、伺服系统的主要特点
(1)精确的检测装置：以组成速度和位置闭环控制。
(2)有多种反馈比较原理与方法：根据检测装置实现信息反馈的原理不同，伺服系统反馈比较的方法也不相同。目前常用的有脉冲比较、相位比较和幅值比较3种。
(3)高性能的伺服电动机(简称伺服电机)：用于高效和复杂型面加工的数控机床，伺服系统将经常处于频繁的启动和制动过程中。要求电机的输出力矩与转动惯量的比值大，以产生足够大的加速或制动力矩。要求伺服电机在低速时有足够大的输出力矩且运转平稳，以便在与机械运动部分连接中尽量减少中间环节。
(4)宽调速范围的速度调节系统，即速度伺服系统：从系统的控制结构看，数控机床的位置闭环系统可看作是位置调节为外环、速度调节为内环的双闭环自动控制系统，其内部的实际工作过程是把位置控制输入转换成相应的速度给定信号后，再通过调速系统驱动伺服电机，实现实际位移。数控机床的主运动要求调速性能也比较高，因此要求伺服系统为高性能的宽调速系统。
二、伺服系统的分类
伺服系统按其驱动元件划分，有步进式伺服系统、直流电动机(简称直流电机)伺服系统、交流电动机(简称交流电机)伺服系统。按控制方式划分，有开环伺服系统、闭环伺服系统和半闭环伺服系统等，实际上数控系统也分成开环、闭环和半闭环3种类型，就是与伺服系统这3种方式相关。
1、开环系统
开环系统，它主要由驱动电路，执行元件和机床3大部分组成。常用的执行元件是步
进电机，通常称以步进电机作为执行元件的开环系统为步进式伺服系统，在这种系统中，如果是大功率驱动时，用步进电机作为执行元件。驱动电路的主要任务是将指令脉冲转化为驱动执行元件所需的信号。
2、闭环系统
闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成。其构成框图如图2所示。在闭环系统中，检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节。常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。通常把安装在丝杠上的检测元件组成的伺服系统称为半闭环系统；把安装在工作台上的检测元件组成的伺服系统称为闭环系统。由于丝杠和工作台之间传动误差的存在，半闭环伺服系统的精度要比闭环伺服系统的精度低一些。
比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动电路，控制执行元件带动工作台继续移动，直到跟随误差为零。根据进入比较环节信号的形式以及反馈检测方式，闭环(半闭环)系统可分为脉冲比较伺服系统、相位比较伺服系统和幅值比较伺服系统3种。
由于比较环节输出的信号比较微弱，不足以驱动执行元件，故需对其进行放大，驱动电路正是为此而设置的。
执行元件的作用是根据控制信号，即来自比较环节的跟随误差信号，将表示位移量的电信号转化为机械位移。常用的执行元件有直流宽调速电动机、交流电动机等。执行元件是伺服系统中必不可少的一部分，驱动电路是随执行元件的不同而不同的。
最近，我校研制开发出了高性能交流伺服(数控机床)控制系统。该系统性能稳定，质量可靠，可广泛应用于数码雕刻，包装机械，模具生产等工业生产应用场合，更适用于高等学校机电一体化，电子电器，电气自动化专业学生(研究生)生产实习，课程设计等课程的实验
研究。
三、伺服系统的发展方向
随着生产力不断发展，要求伺服系统向高精度、高速度、大功率方向发展。
(1)充分利用迅速发展的电子和计算机技术，采用数字式伺服系统，利用微机实现调节控制，增强软件控制功能，排除模拟电路的非线性误差和调整误差以及温度漂移等因素的影响，这可大大提高伺服系统的性能，并为实现最优控制、自适应控制创造条件。
(2)开发高精度、快速检测元件。
(3)开发高性能的伺服电机(执行元件)。目前交流伺服电机的变速比已达1∶10000，使用日益增多。无刷电机因无电刷和换向片零部件，加速性能要比直流伺服电机高两倍，维护也较方便，常用于高速数控机床。
电子课程设计 课题：伺服电机前端驱动器 指导老师：徐同一 班级： 08级集成 学号： 200800120030 姓名：董贇
伺服电机 伺服电机是一种传统的电机，又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。它是自动装置的执行元件。伺服电机的最大特点是可控。在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小。去掉控制电压后，伺服电机就立即停止转动。 报告内容 一．电源 Q12和Q3采用集成稳压器7812和7805。用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压。 将外加21V输入供电电压经7812和7805后得到12V和5V电压，以给电路各部分提供工作电压，且以黄灯指示电路正常工作与否输入的9管脚为外接输入供电电压21V，经7812后得到12V电压，12V电压经7805后得到5V电压，且在7805的输出端接有LED指示灯（串联电阻R33以控制流过LED灯的电流，保护发光管），R32用于分压，防止7805过热损坏。MG11019是达林顿复合管，用于过流保护，R1，R2，R3构成电源电流取样电路，电源电流过大会使Q1导通。ZR1，
ZR2时压敏电阻，用于过压保护，防止电路故障时损坏后级电路，压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用；当电源部分正常工作即7805正常输出5V电压时，黄灯点亮，若黄灯不亮则证明电源部分没有正常工作。在三极管升压电路中有一端是overcurrent，检测该点是否过流，有过流保护作用，5V电压经插座的1管脚和8管脚输出，5V和12V在2901、2902的电路中做供电电压，12V还作为芯片MC33030的供电电压接11脚。 二．H桥电路 H桥驱动电路 图1中所示为一个典型的直流电机控制电路。电路得名于“H桥驱动电路” 是因为它的形状酷似字母H。4个三极管组成H的4条垂直腿，而电机就是H 中的横杠。如图所示，H桥式电机驱动电路包括4个三极管和一个电机。要使电机运转，必须导通对角线上的一对三极管。根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。 图1 H桥驱动电路 要使电机运转，必须使对角线上的一对三极管导通。例如，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。
电机的选择： （1）电机扭矩的计算 负载扭矩是由于驱动系统的摩擦力和切削力所引起的可用下式表达： FL M =π2 式中 M-----电动机轴转距； F------使机械部件沿直线方向移动所需的力； L------电动机转一圈（2πrad ）时，机械移动的距离 2πM 是电动机以扭矩M 转一圈时电动机所作的功，而FL 是以F 力机械移动L 距离时所需的机械功。 实际机床上，由于存在传动效率和摩擦系数因素，滚珠丝杠克服外部载荷P 做等速运动所需力矩，应按下式计算： z z M h h F M B sp SP ao P K 2 11122? ??? ??++=ηππ M 1-----等速运动时的驱动力矩 π 2h F sp ao K ---双螺母滚珠丝杠的预紧力矩 F ao ------预紧力(N),通常预紧力取最大轴向工作载荷 F m ax 的1/3，即 F ao = 3 1F m ax 当F m ax 难于计算时，可采用F ao =~)(N C a ； C a -----滚珠丝杠副的额定载荷，产品样本中可查： h sp -----丝杠导程(mm)； K--------滚珠丝杠预紧力矩系数，取~； P---------加在丝杠轴向的外部载荷(N),W F P μ+=； F---------作用于丝杠轴向的切削力(N)； W--------法向载荷(N),P W W 11+=； W 1 -----移动部件重力(N),包括最大承载重力；
P 1 -------有夹板夹持时（如主轴箱）的夹板夹持力； μ --------导轨摩擦系数，粘贴聚四氟乙烯板的滑动导轨副09.0=μ，有 润滑条件时，05.0~03.0=μ，直线滚动导轨004.0~003.0=μ； η 1 -------滚珠丝杠的效率，取~； M B ----支撑轴承的摩擦力矩，即叫启动力矩,可以从滚珠丝杠专用轴承样 本中得到，见表2-6（这里注意，双支撑轴承有M B 之和的问题） z 1 --------齿轮1的齿数 z 2 --------齿轮2的齿数 最后按满足下式的条件选择伺服电机 M M s ≤1 M s -----伺服电机的额定转距 （2）惯量匹配计算 为使伺服进给系统的进给执行部件具有快速相应能力，必须选用加速能力大的电动机，亦即能够快速响应的电机（如采用大惯量伺服电机），但又不能盲目追求大惯量，否则由于不能从分发挥其加速能力，会不经济的。因此必须使电机惯量与进给负载惯量有个合理的匹配。 通常在电机惯量J M 与负载惯量J L （折算至电动机轴）或总惯量J r 之间，推荐下列匹配关系： 14 1≤≤J J M L 或 8.05.0≤≤ J J r M 或 5.02.0≤≤ J J r L 1. 回转的惯量：
ST 系列交流伺服电机型号编号说明 1:表示电机外径 , 单位 :mm。 2：表示电机是正弦波驱动的永磁同步交流伺服电机。 3：表示电机安装的反馈元件，M—光电编码器，X—旋转变压器。 4：表示电机零速转矩，其值为三位数×，单位：Nm。 5：表示电机额定转速，其值为二位数×100，单位： rpm。 6：表示电机适配的驱动器工作电压，L— AC220V， H— AC380V。 7：表示反馈元件的规格，F—复合式增量光电编码器（2500 C/T ）， R— 1 对极旋转变压器。 8：表示电机类型，B—基本型。 9：表示电机安装了失电制动器。 SD系列交流伺服驱动器型号编号说明 1：表示采用空间矢量调制方式（SVPWM）的交流伺服驱动器 2：表示 IPM 模块的额定电流（ 15/20/30/50/75A ） 3：表示功能代码（ M：数字量与模拟量兼容） ●交流伺服电机与伺服驱动器适配表 ST系列电机ST系列电机ST 系列电机主要参数 适配驱动器 额定功率 电机型号额定转矩额定转速外形尺寸零售价 ( 元 ) 110ST-M02030 2 Nm 3000rpm 110×110×158 1500 110ST-M04030 4 Nm 3000rpm 110×110×185 1700 110ST-M05030 5 Nm 3000rpm 110×110×2001800 110ST-M06020 6 Nm 2000rpm SD15M 110×110×217 1900 SD20MN 110ST-M06030 6 Nm 3000rpm SD30MN 110×110×217 1900 SD50MN 130ST-M04025 4 Nm 2500rpm SD75MN 130×130×163 1800 130ST-M05025 5 Nm 2500rpm 130×130×171 2100 130ST-M06025 6 Nm 2500rpm 130×130×181 2400 130ST-M07720Nm2000rpm130×130×1952900
怎样选择合适的伺服电机(一点经验) 伺服电机，按照通常的区分划分为步进电机、直流有刷伺服电机、直流无刷伺服电机、交流伺服电机， 随着科技的日益进步，许多特种伺服电机应运而生，比如压电陶瓷电机、直线电机以及音圈电机，在这里我 们主要讲讲通常意义下伺服电机的选择。 选择什么样的伺服电机，在很大程度上取决于负载的物理特性，负载的工作特性、系统要求以及工作环 境。一旦系统要求确定后，无论选择何种形式的伺服电机，首先要考虑的是选择多大的电机合适，主要考虑 负载的物理特性，包括负载扭矩、惯量等。在伺服电机中，通常以扭矩或者力来衡量电机大小，所以选电机 首先要计算出折算到电机轴端负载扭矩或者力的大小。计算出扭矩以后需要留出一部分余量，一般选择电机 连续扭矩>=1.3倍负载扭矩，这样能保证电机可靠的运行。除此外还需要计算折算到轴端负载惯量的大小， 一般选择负载惯量：电机转子惯量<5：1，以保证伺服系统响应的快速性。如果出现电机和负载之间惯量， 扭矩不匹配的情况，那么只能牺牲速度，在电机和负载间增加减速机了，这时你需要权衡。 选择出用多大扭矩的电机后，需要做的是了解负载的工作特性和工作环境。负载的工作特性包括如负载 是高速还是低速运行，加速度需要达到多少，是否需要频繁起停，频率需要达到多少，系统运行精度等等。 这时选择伺服电机也并没有什么特定的规律可循，关键的是你所选择的电机必须适应你负载运动的工作要 求。比如在系统精度要求不高、运动速度在几百转以下（不超过500转）但不至于过低（大于1转），不需
要频繁起停的情况下，步进电机是一种很好的选择。这是因为步进电机开环控制，控制精度低，速度太高， 电机扭矩会下降的很快，将带不动负载，速度过低会出现转动不连续的爬行现象，而且步进电机的响应也不 快，不适合频繁启动的应用场合。当运动速度几转到3000多转以下时，控制精度相对要求较高，可以选择直 流或者交流伺服电机。一般情况下，交流伺服电机低速特性不如直流伺服电机，如果负载工作于较低速，建 议选择直流伺服电机。而有刷直流电机由于存在电刷换相，会有换相环火产生，在真空防暴水下等场合是 不能使用的，并且由于环火使电机轴膨胀以及传导给连接部件，在系统精度要求高的场合也不能使用。现在 工业应用中广泛应用的交流伺服电机为交流永磁同步电机，由于其在额定转速以下呈现的恒扭矩特性，所以 多用于负载扭矩恒定或者变化 不大的场合，比如机床进给系统。选择是相对的，同一种应用，可以用交流也 可以用直流，有时取决于环境，比如有的机器人项目，交流电源相对而言比较难得到，那就只能用直流伺服 电机了。还有许多特殊应用场合，常规意义的伺服电机是很难完成任务的，比如超低速平稳运行，有的甚至 低到每年几转，一般的伺服电机完成不了这个要求，只能选择力矩电机来完成任务了。又比如需要频繁起 停、快速响应、高加速度，普通伺服也很难满足要求，一般交流伺服电机带负载频繁起停频率不会高于 5HZ，而直线电机就不一样了，可以做到高加速度有的达30G，起停频率可到20HZ。选择电机唯一的规律就是 了解负载特性，了解工作环境，了解电机特性，只有这样才能选择合适的伺服电机。
伺服电机计算选择应用实例 1． 选择电机时的计算条件 本节叙述水平运动伺服轴（见下图）的电机选择步骤。 例：工作台和工件的 W ：运动部件（工作台及工件）的重量（kgf ）=1000 kgf 机械规格 μ ：滑动表面的摩擦系数=0.05 π ：驱动系统（包括滚珠丝杠）的效率=0.9 fg ：镶条锁紧力（kgf ）=50 kgf Fc ：由切削力引起的反推力（kgf ）=100 kgf Fcf ：由切削力矩引起的滑动表面上工作台受到的力（kgf ） =30kgf Z1/Z2： 变速比=1/1 例：进给丝杠的（滚珠 Db ：轴径=32 mm 丝杠）的规格 Lb ：轴长=1000 mm P ：节距=8 mm 例：电机轴的运行规格 Ta ：加速力矩（kgf.cm ） Vm :快速移动时的电机速度(mm -1)=3000 mm -1 ta :加速时间(s)=0.10 s Jm :电机的惯量(kgf.cm.sec 2) Jl :负载惯量(kgf.cm.sec 2) ks :伺服的位置回路增益(sec -1)=30 sec -1 1.1 负载力矩和惯量的计算 计算负载力矩 加到电机轴上的负载力矩通常由下式算出: Tm = + Tf Tm :加到电机轴上的负载力矩(Nm) F :沿坐标轴移动一个部件(工作台或刀架)所需的力(kgf) L :电机转一转机床的移动距离=P ×(Z1/Z2)=8 mm Tf :滚珠丝杠螺母或轴承加到电机轴上的摩擦力矩=2Nm F ×L 2πη
无论是否在切削，是垂直轴还是水平轴，F值取决于工作台的重量， 摩擦系数。若坐标轴是垂直轴，F值还与平衡锤有关。对于水平工 作台，F值可按下列公式计算： 不切削时： F = μ（W+fg） 例如： F=0.05×(1000+50)=52.5 (kgf) Tm = (52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm) = 0.9(Nm) 切削时: F = Fc+μ(W+fg+Fcf) 例如: F=100+0.05×(1000+50+30)=154(kgf) Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm) =2.1(Nm) 为了满足条件1，应根据数据单选择电机，其负载力矩在不切削时 应大于0.9（Nm），最高转速应高于3000（min-1）。考虑到加/减速， 可选择α2/3000（其静止时的额定转矩为2.0 Nm）。 ·注计算力矩时，要注意以下几点： 。考虑由镶条锁紧力（fg）引起的摩擦力矩 根据运动部件的重量和摩擦系数计算的力矩通常相当小。镶条 锁紧力和滑动表面的质量对力矩有很大影响。 。滚珠丝杠的轴承和螺母的预加负荷，丝杠的预应力及其它一些因 素有可能使得滚动接触的Fc相当大。小型和轻型机床其摩擦力矩 会大大影响电机的承受的力矩。 。考虑由切削力引起的滑动表面摩擦力（Fcf）的增加。切削力和驱 动力通常并不作用在一个公共点上如下图所示。当切削力很大时， 造成的力矩会增加滑动表面的负载。 当计算切削时的力矩时要考虑由负载引起的摩擦力矩。 。进给速度会使摩擦力矩变化很大。欲得到精确的摩擦力矩值，应 仔细研究速度变化，工作台支撑结构（滑动接触，滚动接触和静压 力等），滑动表面材料，润滑情况和其它因素对摩擦力的影响。 。机床的装配情况，环境温度，润滑状况对一台机床的摩擦力矩影 响也很大。大量搜集同一型号机床的数据可以较为精确的计算其负
选购要点：伺服电机的三种控制方式 伺服电机速度控制和转矩控制都是用模拟量来控制的，位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求以及满足何种运动功能来选择。接下来，松文机电为大家带来伺服电机的三种控制方式。 如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。 如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。 就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。 对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。 一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz以上，而速度环只能作到几十赫兹。 换一种比较专业的说法： 1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm：如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。 应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。 2、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。
伺服电机的选定 伺服电机的选定软件 可用电脑进行伺服电机选定的 「选定的电机 (Motor Selection Programmer)选定程序 for Windows 版」 「伺服电机的选定中，由于计算复杂而比较困难」，您是否一直苦恼于此？ 手工计算的方法，虽然在1314～1320页有「计算公式」，在1321～1322页有「计算举例」，但如果使用本软件，任何人都可以简单地进行电机的选定。 工作模式的设定画面 电机选择?判定画面 驱动器选择画面
伺服电机的选定 ?使用电机的机械系统的结构要按照标准进行准备。 标准机械组合举例：滚珠丝杆、齿条及齿轮、台车等或者，还有将机械要素分别逐个组合的方法。 机械要素举例：减速机、齿轮、传送带、辊轴、直接作用负荷、偏心圆板负荷、外力等?可以容易地完成动作模式的设定。 此外，在选择电机后，可以用图形显示旋转数及转矩。?因为伺服电机/驱动器的机型数据是作为数据库编入的、 因此不是仅输出每个机型的数据，而是可以自动地选定出最适合的电机。?可自动地显示出可与选定的电机组合的驱动器一览、并可自动地进行驱动器的再生能力的判定。 ?OS ：Microsoft Windows 98/2000/XP 日语版?处理器：486DX/66MHz 以上（推荐Pentium 处理器）?内存：16MB 以上（推荐32MB 以上） ?硬盘：安装时，需要有10MB 以上的未使用空间 ?显示器：可使用分辨率为640×480以上的设备（推荐800×600以上）?碟片装置 ：CD-ROM 驱动器（仅安装时需要） ?备有方便电机选定的「电机选定程序」。请务必使用。请从欧姆龙的Industrial Web 访问。http://www.fa.omron.co.jp/ ※ 进入I-Web 成员目录。请登录后再使用。 特 长 运行环境 获得方法
永磁同步伺服电机(PMSM) 驱动器设计原理 周瑞华周瑞华先生，中达电通股份有限公司应用工程师。 关键词：PMSM 整流功率驱动单元控制单元 永磁交流伺服系统的驱动器经历了模拟式、模拟数字混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等缺点，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加可靠。现在，高性能的伺服系统大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。后者由两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是技术垄断的核心。 一交流永磁伺服系统的基本结构 交流永磁伺服系统主要有伺服控制单元、功率驱动单元、通信接口单元、伺服电机及相应的反馈检测器件组成。 其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等。我们的交流永磁同步驱动器集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化，是传统的驱动系统所 不可比拟的。 目前主流的伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软起动电路,以减小起动过程对驱动器的冲击。 伺服驱动器大体可以划分为功能比较独立的两个模块，如图1所示。功率板(驱动板)是强电部分其中包括两个单元，一是功率驱动单元用于电机的驱动，二是开关电源单元为整个系统提供数字和模拟电源；控制板是弱电部分，是电机的控制核心也是伺服驱动器技术核心，控制算法的运行载体。控制板通过相应的算法输出PWM信号，作为驱动电路的驱动信号，来改变逆变器的输出功率，以达到控制三相永磁式同步交流伺服电机的目的。
伺服电机原理及选型规则
2011-8-4 8:00:00 来源：
［摘要］：是在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装 置。伺服电机是可以连续旋转的电－机械转换器。作为液压阀控制器的伺服电机，属 于功率很小的微特电机，以永磁式直流伺服电机和并激式直流伺服电机最为常用。 ［关键词］：伺服系统 发动机 马达 变速装置 伺服电机 什么是伺服电机？ 伺服电机：是在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装 置。伺服电机是可以连续旋转的电－机械转换器。作为液压阀控制器的伺服电机，属 于功率很小的微特电机，以永磁式直流伺服电机和并激式直流伺服电机最为常用。 伺服电机的作用：伺服电机可使控制速度，位置精度非常准确。 伺服电机的分类：直流伺服电机和交流伺服电机。 直流伺服电机的输出转速与输入电压成正比，并能实现正反向速度控制。具有起动转 矩大，调速范围宽，机械特性和调节特性的线性度好，控制方便等优点，但换向电刷 的磨损和易产生火花会影响其使用寿命。 近年来出现的无刷直流伺服电机避免了电刷 摩擦和换向干扰， 因此灵敏度高， 死区小， 噪声低， 寿命长， 对周围电子设备干扰小。 直流伺服电机的输出转速/输入电压的传递函数可近似视为一阶迟后环节，其机 电时间常数一般大约在十几毫秒到几十毫秒之间。而某些低惯量直流伺服电机（如空 心杯转子型、印刷绕组型、无槽型）的时间常数仅为几毫秒到二十毫秒。 小功率规格的直流伺服电机的额定转速在 3000r/min 以上，甚至大于 10000r/min。因此作为液压阀的控制器需配用高速比的减速器。而直流力矩伺服电机 （即低速直流伺服电机）可在几十转/分的低速下，甚至在长期堵转的条件下工作， 故可直接驱动被控件而不需减速。 直流伺服电机分为有刷和无刷电机。 有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护， 但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感 的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩 稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换 相。 电机免维护， 效率很高， 运行温度低， 电磁辐射很小， 长寿命， 可用于各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同 步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着 功率增大而快速降低。因而适合做低速平稳运行的应用。 交流伺服电机的工作原理 伺服电机内部的转子是永磁铁，驱动器控制的 U/V/W 三相电形成电磁场，转子 在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈 值与目标值进行比较， 调整转子转动的角度。 伺服电机的精度决定于编码器的精度 （线
感谢您使用本产品，本使用操作手册提供LCDA系列伺服驱动器的相关信息。内容包括： ●伺服驱动器和伺服电机的安装与检查 ●伺服驱动器的组成说明 ●试运行操作的步骤 ●伺服驱动器的控制功能介绍与调整方法 ●所有参数说明 ●通讯协议说明 ●检测与保养 ●异常排除 ●应用例解说 本使用操作手册适合下列使用者参考： ●伺服系统设计者 ●安装或配线人员 ●试运行调机人员 ●维护或检查人员 在使用前，请您仔细详读本手册以确保使用上的正确。此外，请将它妥善保存在安全的地点以便随时查阅。下列在您尚未读完本手册时，务必遵守事项： ●安装的环境必须没有水气，腐蚀性气体或可燃性气体。 ●接线时，禁止将三相电源接至马达U、V、W的连接器，因为一旦接错 时将损坏伺服驱动器。 ●接地工程必须确实实施。 ●在通电时，请勿拆解驱动器、马达或更改配线。 ●在通电动作前，请确定紧急停机装置是否随时开启。 ●在通电动作时，请勿接触散热片，以免烫伤。 如果您在使用上仍有问题，请洽询经销商或者本公司客服中心。
安全注意事项 LCDA 系列为一开放型（Open Type ）伺服驱动器，操作时须安装于遮蔽式的控制箱内。本驱动器利用精密的回授控制与结合高速运算能力的数字信号处理器（Digital Signal Processor,DSP ）,控制IGBT 产生精确的电流输出，用来驱动三相永磁式同步交流伺服马达（PMSM ）达到精准定位。 LCDA 系列可使用于工业应用场合上，且建议安装于使用手册中的配线（电）箱环境（驱动器、线材与电机都必须安装于符合环境等级的安装环境最低要求规格）。 在按收检验、安装、配线、操作、维护与检查时，应随时注意以下安全注意事项。 标志[危险]、[警告]与[禁止]代表的含义： ? 意指可能潜藏危险，若未遵守要求可能会对人员造成严 重伤或致命 ? 意指可能潜藏危险，若未遵守可能会对人员造成中度的 伤害，或导致产品严重损坏，甚至故障 ? 意指绝对禁止的行动，若未遵守可能会导致产品损坏， 或甚至故障而无法使用
伺服电机选型技术指南 1、机电领域中伺服电机的选择原则 现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。伺服驱动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。 各种电机的T-ω曲线 （1）传统的选择方法 这里只考虑电机的动力问题，对于直线运动用速度v(t)，加速度a(t)和所需外力F(t)表示，对于旋转运动用角速度ω(t)，角加速度α(t)和所需扭矩T(t)表示，它们均可以表示为时间的函数，与其他因素无关。很显然。电机的最大功率P电机，最大应大于工作负载所需的峰值功率P峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的传动机构中它们是受限制的。用ω峰值，T峰值表示最大值或者峰值。电机的最大速度决定了减速器减速比的上限，n上限=ω峰值，最大/ω峰值，同样，电机的最大扭矩决定了减速比的下限，n下限=T峰值/T电机，最大，如果n下限大于n上限，选择的电机是不合适的。反之，则可以通过对每种电机的广泛类比来确定上下限之间可行的传动比范围。只用峰值功率作为选择电机的原则是不充分的，而且传动比的准确计算非常繁琐。 （2）新的选择方法 一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可能范围。这种方法的优点：适用于各种负载情况；将负载和电机的特性分离开；有关动力的各个参数均可用图解的形式表示并且适用于各种电机。因此，不再需要用大量的类比来检查电机是否能够驱动某个特定的负载。 在电机和负载之间的传动比会改变电机提供的动力荷载参数。比如，一个大的传动比会减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转，产生较大的加速度，因此电机需要较大的惯量扭矩。选择一个合适的传动比就能平衡这相反的两个方面。通常，应用有如下两种方法可以找到这个传动比n，它会把电机与工作任务很好地协调起来。一是，从电机得到的最大速度小于电机自身的最大速度ω电机，最大；二是，电机任意时刻的标准扭矩小于电机额定扭矩M额定。
电机： 电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。电机在电路中是用字母M表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。 伺服电机： 伺服电机是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。 伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。 工作原理： 1、伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化的自动控制系统。伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就
会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。 2、交流伺服电机也是无刷电机，分为同步和异步电机，运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 3、伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 交流伺服电机和无刷直流伺服电机在功能上的区别：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。
伺服电机驱动器的广泛应用 瑞默生智能伺服电机驱动器以其优越的性能可广泛的应用于对位置、速度和力矩的精度要求较高的场合，比如：数控设备、电动门、印刷机械、包装机、贴片机、点胶机、ATM取款机、自动化生产线、医疗设备。一、稳定可靠无 故障应用领域：移动机器人：应用专用驱动器，依照指定路线，自行调整设备运动。不必使用多轴控制模块，驱动器即可调整转向实现自动补偿。可应用在各种需要移动货物的环境，尤其适合于汽车、包装、航空航天和医疗领域。激光雷达、无线电侦测及目标跟踪：微型驱动器系列，可安装于设备中几乎任何位置；结构紧凑，要求布线少；具有支持通讯、精确运动控制回路、输入反馈与可编程性。适用温、湿度差异环境中，因为可广泛应用在对于环境需求较高的领域。机械手：同时使用不同类型驱动器，并与多轴运动控制器结合在一起，组成机械手。根据定义，实现快速、精准、平滑的组合运动；保证低故障率以及连续长时间工作。可广泛应用于高精度机械加工、生产制造的无人生产环境中。二、功能描述：瑞默生智能伺服电机驱动器不但具有伺服电机驱动器的所有功能而且具备完整的PLC运动控制的功能，通过简单的配置即可实现机器上电回原点、梯形（圆弧）曲线运动控制、PVT曲线运动控制、外部中断响应等功能；此外驱动器提供丰富的外部IO接口方便用户实现左右限位开关、伺服 使能、刹车、回零、开关输入输出、模拟量输入等机器功能。和一般的驱动器相比，瑞默生智能伺服电机驱动器具备以下四大突出特点：1、兼容性好：智 能伺服电机驱动器不仅可以实现对高精度的交流伺服电机的控制，同时可以支持：直流伺服、无刷伺服、步进伺服、直线电机、音圈电机、力矩电机等电机。电机的编码器可以选择旋变、增量式编码器、磁编码器、正余弦编码器、线性霍尔、光栅尺等类型，方便用户的伺服电机适应各种强震动、高低温等恶劣环
伺服电机计算选择应用实例 1．选择电机时的计算条件本节叙述水平运动伺服轴（见下图）的电机选择步骤。 例：工作台和工件的W ：运动部件（工作台及工件）的重量（kgf）=1000 kgf 机械规格μ：滑动表面的摩擦系数=0.05 π：驱动系统（包括滚珠丝杠）的效率=0.9 fg ：镶条锁紧力（kgf）=50 kgf Fc ：由切削力引起的反推力（kgf）=100 kgf Fcf ：由切削力矩引起的滑动表面上工作台受到的力（kgf） =30kgf Z1/Z2：变速比=1/1 例：进给丝杠的（滚珠Db ：轴径=32 mm 丝杠）的规格Lb ：轴长=1000 mm P ：节距=8 mm 例：电机轴的运行规格Ta ：加速力矩（kgf.cm） Vm :快速移动时的电机速度(mm-1)=3000 mm-1 ta :加速时间(s)=0.10 s Jm :电机的惯量(kgf.cm.sec2) Jl :负载惯量(kgf.cm.sec2) ks :伺服的位置回路增益(sec-1)=30 sec-1 1.1 负载力矩和惯量的计算 计算负载力矩加到电机轴上的负载力矩通常由下式算出: Tm = + Tf Tm :加到电机轴上的负载力矩(Nm) F :沿坐标轴移动一个部件(工作台或刀架)所需的力(kgf) L :电机转一转机床的移动距离=P×(Z1/Z2)=8 mm Tf :滚珠丝杠螺母或轴承加到电机轴上的摩擦力矩=2Nm F×L 2πη
无论是否在切削，是垂直轴还是水平轴，F值取决于工作台的重量， 摩擦系数。若坐标轴是垂直轴，F值还与平衡锤有关。对于水平工 作台，F值可按下列公式计算： 不切削时： F = μ（W+fg） 例如： F=0.05×(1000+50)=52.5 (kgf) Tm = (52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm) = 0.9(Nm) 切削时: F = Fc+μ(W+fg+Fcf) 例如: F=100+0.05×(1000+50+30)=154(kgf) Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm) =2.1(Nm) 为了满足条件1，应根据数据单选择电机，其负载力矩在不切削时 应大于0.9（Nm），最高转速应高于3000（min-1）。考虑到加/减速， 可选择α2/3000（其静止时的额定转矩为2.0 Nm）。 ·注计算力矩时，要注意以下几点： 。考虑由镶条锁紧力（fg）引起的摩擦力矩 根据运动部件的重量和摩擦系数计算的力矩通常相当小。镶条 锁紧力和滑动表面的质量对力矩有很大影响。 。滚珠丝杠的轴承和螺母的预加负荷，丝杠的预应力及其它一些因 素有可能使得滚动接触的Fc相当大。小型和轻型机床其摩擦力矩 会大大影响电机的承受的力矩。 。考虑由切削力引起的滑动表面摩擦力（Fcf）的增加。切削力和驱 动力通常并不作用在一个公共点上如下图所示。当切削力很大时， 造成的力矩会增加滑动表面的负载。 当计算切削时的力矩时要考虑由负载引起的摩擦力矩。 。进给速度会使摩擦力矩变化很大。欲得到精确的摩擦力矩值，应 仔细研究速度变化，工作台支撑结构（滑动接触，滚动接触和静压 力等），滑动表面材料，润滑情况和其它因素对摩擦力的影响。 。机床的装配情况，环境温度，润滑状况对一台机床的摩擦力矩影 响也很大。大量搜集同一型号机床的数据可以较为精确的计算其负
伺服电机及选型 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
伺服电机 伺服电机(servomotor)是指在伺服系统中控制机械元件运转的发动机。伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，可把所收到的转换成电动机轴上的角位移或输出。 “伺服”一词源于希腊语“奴隶”的意思，“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动，当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转。因此伺服电机指的是随时跟随命令进行动作的一种电机，是以其工作性质命名的。 伺服主要靠脉冲来定位，伺服电机接收到一个脉冲就会旋转一个脉冲对应的角度，从而实现位移。伺服本身带有编码器，具备发出脉冲的功能，所以伺服电机每旋转一个角度，就会发出对应数量的脉冲。等于是把电机旋转的详细信息反馈回去，形成闭环。这样的话，系统就会知道发了多少脉冲给电机，同时又收了多少脉冲回来，这样就能很精准的控制电机的转动，实现非常精准的定位。 一、伺服电机分类 1、直流伺服 结构简单控制容易。但从实际运行考虑，直流伺服电动机引入了机械换向装置，成本高，故障多，维护困难，经常因碳刷产生的火花影响生产，会产生电磁干扰。而且碳刷需要维护更换。机械换向器的换向能力，也限制了电动机的容量和速度。2、交流伺服 分为永磁同步伺服电机和异步伺服电机。目前运动控制基本都用同步电机。 永磁同步伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。特点如下： 1、控制速度非常快，从启动到额定转速只需几毫秒；而相同情况下异步电机却需要几秒钟。 2、启动扭矩大，可以带动大惯量的物体进行运动。 ? 3、功率密度大，相同功率范围下相比异步电机可以把体积做得更小、重量做得更轻。 ? 4、运行效率高。 ? 5、可支持低速长时间运行。 ? 6、断电无自转现象，可快速控制停止动作。 7、控制和响应性能比异步伺服电机高很多。 二、伺服电机计算 、电机转矩 电机转矩，简单的说，就是转动的力量的大小。也就是电机可以发出多大的力，转矩是一种力矩，力矩在物理中的定义是： 力矩= 力×力臂 这里的力臂就可以看成电机所带动的物体的转动半径。如果电机转矩太小，就带不动所要带的物体，也就是感觉电机的“劲”不够大。 假设我们是采用滚珠丝杆使工件做平行移动： 假设：
伺服电机的工作原理图 伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。 1、永磁交流伺服系统具有以下等优点： （1）电动机无电刷和换向器，工作可靠，维护和保养简单； （2）定子绕组散热快； (3)惯量小，易提高系统的快速性； （4）适应于高速大力矩工作状态； （5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。 永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。 2、交流永磁伺服系统的基本结构 交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。 目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
伺服电机和伺服驱动器的使用介绍 一、伺服电机? 伺服驱动器的控制原理 伺服电机和伺服驱动器是一个有机的整体，伺服电动机的运行性能是电动机及其驱动器二者配合所反映的综合效果。 1、永磁式同步伺服电动机的基本结构 图1为一台8极的永磁式同步伺服电动机结构截面图，其定子为硅钢片叠成的铁芯和三相绕组，转子是由高矫顽力稀土磁性材料（例如钕铁錋）制成的磁极。为了检测转子磁极的位置，在电动机非负载端的端盖外面还安装上光电编码器。驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 图1 永磁式同步伺服电动机的结构 图2 所示为一个两极的永磁式同步电机工作示意图，当定子绕组通上交流电源后，就产生一旋转磁场，在图中以一对旋转磁极N、S表示。当定子磁场以同步速n1逆时针方向旋转时，根据异性相吸的原理，定子旋转磁极就吸引转子磁极，带动转子一起旋转，转子的旋转速度与定子磁场的旋转速度（同步转速n1）相等。当电机转子上的负载转矩增大时，定、转子磁极轴线间的夹角θ就相应增大，导致穿过各定子绕组平面法线方向的磁通量减少，定子绕组感应电动势随之减小，而使定子电流增大，直到恢复电源电压与定子绕组感应电动势的平衡。这时电磁转矩也相应增大，最后达到新的稳定状态，定、转子磁极轴线间的夹角θ称为功率角。虽然夹角θ会随负载的变化而改变，但只要负载不超过某一极限，转子就始终跟着定子旋转磁场以同步转速n1转动，即转子的转速为： （1-1）
图 2 永磁同步电动机的工作原理 电磁转矩与定子电流大小的关系并不是一个线性关系。事实上，只有定子旋转磁极对转子磁极的切向吸力才能产生带动转子旋转的电磁力矩。因此，可把定子电流所产生的磁势分解为两个方向的分量，沿着转子磁极方向的为直轴（或称d轴）分量，与转子磁极方向正交的为交轴（或称q轴）分量。显然，只有q轴分量才能产生电磁转矩。 由此可见，不能简单地通过调节定子电流来控制电磁转矩，而是要根据定、转子磁极轴线间的夹角θ确定定子电流磁势的q轴和d轴分量的方向和幅值，进而分别对q 轴分量和d轴分量加以控制，才能实现电磁转矩的控制。这种按励磁磁场方向对定子电流磁势定向再行控制的方法称为“磁场定向”的矢量控制。 2、位置控制模式下的伺服系统是一个三闭环控制系统，两个内环分别是电流环和速度环。 图 3 ? 稳态误差接近为零； ? 动态：在偏差信号作用下驱动电机加速或减速。
