内阻值为亳欧（m Q） 序号容量电压内阻值序号容量电压内阻值 1 0.8AH 12V 120.00 33 150AH 12V 4.00 2 1.3AH 12V 102.00 34 200AH 12V 3.00 3 2.2AH 12V 63.70 35 230AH 12V 2.00 4 3.3AH 12V 55.70 36 250AH 12V 1.00 5 4.0AH 12V 46.90 37 1.3AH 6V 55.00 6 5AH 12V 37.40 38 2.8AH 6V 40.00 7 6AH 12V 30.20 39 3.2AH 6V 28.50 8 7AH 12V 23.00 40 4AH 6V 24.00 9 8AH 12V 20.00 41 5AH 6V 18.30 10 9AH 12V 19.00 42 7AH 6V 14.00 11 10AH 12V 18.70 43 10AH 6V 12.00 12 12AH 12V 14.40 44 110AH 6V 4.30 13 14AH 12V 13.60 45 200AH 6V 1.70 14 15AH 12V 13.00 46 100AH 2V 1.00 15 17AH 12V 12.10 47 150AH 2V 0.83 16 18AH 12V 11.40 48 170AH 2V 0.76 17 20AH 12V 10.60 49 200AH 2V 0.70 18 24AH 12V 9.80 50 250AH 2V 0.68 19 25AH 12V 9.50 51 300AH 2V 0.65 20 26AH 12V 9.20 52 350AH 2V 0.60 21 28AH 12V 8.90 53 400AH 2V 0.50 22 31AH 12V 8.60 54 420AH 2V 0.48 23 33AH 12V 8.40 55 450AH 2V 0.45 24 38AH 12V 8.20 56 462AH 2V 0.43 25 40AH 12V 7.90 57 500AH 2V 0.40 26 60AH 12V 6.50 58 600AH 2V 0.32 27 65AH 12V 5.80 59 800AH 2V 0.24 28 75AH 12V 5.50 60 1000AH 2V 0.20 29 80AH 12V 5.30 61 1500AH 2V 0.16 30 85AH 12V 5.00 62 2000AH 2V 0.12 31 100AH 12V 4.50 63 3000AH 2V 0.11 32 120AH 12V 4.30 蓄电池内阻测试仪 智能蓄电池测试仪”又叫蓄电池内阻仪或蓄电池快速容量测试仪，是快速准确测量蓄电池健
叉车蓄电池连接和充电安全操作规程1( 目的和范围 为规范叉车蓄电池的连接和充电～保障在作业过程中人员以及公司财产的安全～特制定本安全操作规程,本规程适用于公司现用型号的叉车蓄电池充电机, 2. 操作规范 2.1 本充电机仅用于牵引式蓄电池～即液态铅酸蓄电池,PzS,充电～可选择带AEM系统, 2.2 蓄电池的连接和充电 2.2.1 连接不当会有爆炸的危险～连接前请核对蓄电池型号和充电机编号。 2.2.2 充电时会产生爆炸性气体～请打开蓄电池和叉车盖子～再进行充电。 2.2.3 禁止在充电机附近吸烟～对蓄电池操作时～请远离明火和火花。 2.2.4 连接充电机和蓄电池插头,充电机延时8秒钟后自动启动。LED指示灯“ON”亮～LCD显示当前充电电流。按下“INFO”按钮～可以显示另外实时信息:蓄电池电压、充电实时数、充电时间。 2.2.6 根据实际应用和环境情况～必须定时监控充电过程。 2.2.7 充电机电 路板上的微处理器会时刻监视充电过程～并计算总的充电安时数～以决定在正确的时间终止充电。 2.2.8 当蓄电池完全充满后～充电机会自动停止充电。LED指示灯“100%”亮 ～LCD显示“charge end”,充电结束,。 2.2.9 充电结束后～如果蓄电池仍然与充电机保持连接～蓄电池会定时得 到维护充电和均衡充电。 2.2.10 充电机每隔8小时自动启动8分钟～用于给蓄电池自动维护。LCD显示“refresh charge”,恢复充电,～LED提示灯“100%”和“ON”同时亮。
2.2.11 自动均衡充电会在下列三种情况下自动启动～均衡充电持续约2小时 ～LCD显示“equalizing”(均衡): a.在正常充电开始后20小时蓄电池与充电机仍然保持连接, b.在最近15次充电中没有启动过, c.有5次充电没有到达放气点电压。 2.2.12 手动均衡充电可以在充电过程中按“ ”键启动。均衡充电在到达100% 后1小时自动启动。LCD显示“manu equalize”(手动均衡)～LED指示灯“100%” 和“AL”亮。 3(手动均衡充电导致过量充电的危险性 3.1 不可每天使用手动均衡充电～否则会导致蓄电池过充电～缩短蓄电池寿命, 3.2 以下时机可使用手动均衡充电功能, a.叉车,蓄电池,日常使用频繁的～没机会按受均衡充电维护时～可 每星期启动一次手动均衡充电, b.在天气寒冷或者使用时间较长以及因使用不正确所导致的蓄电池容 量下降～可以每星期启动一次手动均衡充电, 3.3 因使用时间过长或者使用不当引起蓄电池严重硫化、容量下降较多的情况下～请联系设备主管～并向厂家咨询使用脱硫充电功能。切勿自行操作。 4. 显示/STOP按钮 4.1 LED指示灯“ON” 蓄电池充电中～LCD显示当前充电电流 LED指示灯“80%” 到达放气点电压～LCD显示当前充电电流 LED指示灯“100%” 充电结束～LCD显示charge end LED指示灯“Fault” 错误～LCD显示当前错误描述和错误代码
铅酸蓄电池常见故障分析及处理方法 常见故障不良现象故障产生的原因故障的处理方法 蓄电池充电不足1.静止电压低 2.密度低，充电结束后达不 到规定要求 3.工作时间短 4.工作时仪表显示容量下降 快 1.充电器电压、电流设置 过低 2.初充电不足 3.充电机故障 1.调整，检修充电 器 2.蓄电池补充充电 3.严重时需更换新 电池 蓄电池过充电1.注液盖篓色泽变黄，变红 2.外壳变形 3.隔板炭化、变形 4.正极腐蚀、断裂 5.极柱橡胶套管上升、老 化、开裂 6.经常补水，充电时电解液 浑浊 1.充电器电压，电流设置 过高 2.充电时间过长 3.频繁充电 4.放电量小而充电量大 5.充电机故障 1.调整，检修充电 器 2.调整充电制度 3.严重时需更换新 电池
铅酸蓄电池热失控故障分析 当电池处于充电状态时，电池温度发生一种积累性的增强作用。当增温过程的热量积累到一定程度，电池端电压会突然出现降低，迫使电流骤然增大，电池温度高升而损坏蓄电池的现象称之为热失控。 1.故障现象 充电时特别到了末期，充电器不转绿灯，同时电池严重发热，如果测量充电电流会发现电流很高可达到2A或2A以上。发热严重时，析气压力过高，会导致电池壳受热变形，直至电池报废。 2.故障产生原因 ⑴电池失水 失水后，蓄电池中超细玻璃纤维隔板发生收缩现象，使之与正负极板的附着力变得很差，内阻增大，充放电过程中发热量加大。经过上述过程，蓄电池内部产生的热量只能经过电池槽散热，如散热小于发热量，即出现温度上升现象。温度上升，使蓄电池析气过电位降低，析气量增大，正极大量的氧气通过“通道”，在负极表面反应，发出大量的热量，使温度快速上升，形成恶性循环，即所谓的“热失控”。最
铅酸蓄电池的主要性能指标 1. 铅酸蓄电池的主要性能指标 （1）安全性能 安全性能指标不合格的蓄电池是不可接受的，其中影响最大的是爆炸和漏液。爆炸和漏液的发生主要与蓄电池的内压、结构、工艺设计（比如安全阀失效）及应当禁止的不正确操作有关。 （2）额定容量 为了蓄电池的容量，定义了蓄电池的额定容量。额定容量是蓄电池制造的时候，规定蓄电池在一定的放电条件下应该放出的最低限度的电量，其单位为Ah。使用条件不同，蓄电池能够放出的容量也不同。规定的蓄电池放电条件为： ①蓄电池放电电流。一般所说的就是放电率，针对蓄电池放电电流的大小分别有时间率和电流率。放电时间率是指在一定的放电条件下放电到终止电压的时间长短。依据IEC标准，放电率分别为20小时率、10小时率、5小时率、3小时率、2小时率、1小时率、0.5小时率等。蓄电池的额定容量用C来表示，以不同的放电率得到的蓄电池的容量会不同。 ②放电终止电压。放电电流不同，终止放电电压也不相同。随着放电的进行，蓄电池的端电压会逐步下降。在25℃条件下放电到能够再次反复充电使用的最低电压称为放电终止电压。放电率不同，放电终止电压也不相同。一般为10小时率放电的终止电压多数为1.8V/单格，以2小时率方电的终止电压一般为1.75V/单格。低于这个电压时，虽然可以放出稍微多一点的电量，但是容易形成再次充电的容量下降，所以除非特殊情况，不要放电到终止电压。 ③放电温度。需电池在低温时的放电容量小，高温时的容量大，为了统一放电容量就规定了放电温度。 ④蓄电池的实际容量。蓄电池的实际容量反应蓄电池实际存储电量的多少，单位用安时表示（Ah）表示。同样安时数越大，则蓄电池的容量就越大，电动自行车的续行里程就越远。在使用过程中，蓄电池的实际容量会逐步衰减。国家标准规定新出厂的蓄电池的实际容量大于额定容量者为合格蓄电池。如现在市场上电动自行车的蓄电池，以恒定电流5A放电要超过2h，相当于电动自行车在平坦的路上连续行驶2h以上。 影响蓄电池容量的因素有极板的构造、充放电电流的大小、电解液的温度及密度等，其中以充放电电流和温度的影响最大。如充放电流过大，将使极板上的活性物质变化处于表面,容量则降低很多。蓄电池的放电电流不同，所能够放出的容量也不相同，放电电流越大，能够放出的电量越小。例如电动自行车常用的电流为5A，使用标称10Ah的蓄电池就是2小时率放电，如果采用10小时率放电，可以达到12Ah。这样，该蓄电池如果按照2小时率标称应该是10Ah，如果按照10小时率标称就是12Ah.所以评价蓄电池的容量不仅仅要看蓄电池的标称容量，还要看蓄电池的放电率。电动自行车蓄电池往往标称为10Ah，同一个蓄电池也可以标12Ah和14Ah。再比如，14Ah的许电车也可以标为17Ah。还有一些蓄电池标为20Ah，蓄电池容量标称值大了，但是其容量没有明显的变化。 （3）内阻 蓄电池的内阻是指电流流过蓄电池内部时所受的阻力，铅酸蓄电池的内阻很小，需要用专门的仪器才可以测得到比较准确的结果。一般所指的蓄电池内阻是充电态内阻，即蓄电池充满电时的内阻。与之对应的是放电态内阻，并且不太稳定。蓄电池的内阻越大，蓄电池自身消耗掉的能量越多，其使用效率越低。内阻很大的蓄电池在充电时发热很厉害，使蓄电池的温度急剧上升，对蓄电池和充电器的影响都很大。随着蓄电池使用次数的增多，由于电解液的消耗及蓄电池内部化学物质活性的降低，蓄电池的内阻会有不同程度的增大，质量越差的蓄电池增大的越快。 蓄电池内部阻抗会因放电量增加而增大，尤其是在放电终止时阻抗最大，主要因为放电的进行使得极板内产生不良导体硫酸铅以及电解液比重下降，故放电后务必马上充电。若任其持续放电，则硫酸铅形成安定的白色结晶（即硫化现象）后，即使充电，极板的活性物质亦无法恢复原状，从而将缩短蓄电池的使用寿命。 温度的下降将导致电解液流动性变差，极板收缩，化学变化迟缓，蓄电池内阻增加。从30℃开始，若温度下降1℃，容量将下降1％左右，其内阻也有所增大。所以在严寒地区，气温在－20℃以下时容量已下降至60％，内阻增大，常感到蓄电池电力不足。在严寒地区易出现过量放电，而在温带地区则经常出现过量充电的问题。所以要使用好蓄电池，必须根据当地的气候条件，针对实际情况，掌握其使用规律。蓄电池的充电必须根据不同情况选择适当的方法并正确的使用充电设备，这样才能提高蓄电池的容量，延长蓄电池的使用寿命。 铅酸蓄电池的内阻与镍氢蓄电池及锂离子蓄电池相比较小，即蓄电池容量下降2/3后，仍能提供较大的电流，而电源电压基本稳定，波动较小。而镍氢蓄电池及锂离子蓄电池就不同了。以36V/9Ah锂离子蓄电池为例，当容量下降到原来的1/3后，电流输出为12A时，电压就会有4～5V的波动，即有电流输出时为31V，无电流输出时接近35V。这样在电动自行车应用中，骑行时会出现运行不平稳，时而有输出时而无输出的现象。 （4）循环寿命 循环寿命是指蓄电池可经历的重复充放电次数。蓄电池的寿命和容量成反比关系，循环寿命还与充放电条件密切相关，一般充电电流越大（充电速度越快），循环寿命越短。 寿命是表示蓄电池容量衰减速度的一项指标，随着使用的深入，蓄电池容量的衰减是不可避免的，当容量衰减到某规定值时，
受控 Q/JD 受控编号：D / 21 版本号：A 版0号 嘉兴电力局企业标准 Q/JD403067—2003 2003-06-25发布2003-07-01实施 嘉兴电力局发布
目次 前言................................................................................. II 1 范围 (1) 2 规范性引用文件 (1) 3 职责和权限 (1) 3.1工作负责人职责 (1) 3.2工作班成员职责 (1) 4 人员技能和劳动组织 (1) 5 工作程序 (1) 5.1工作准备 (1) 5.1.1指定工作负责人 (1) 5.1.2了解设备情况 (2) 5.1.3准备工具和测量设备。 (2) 5.2履行开工手续 (2) 5.2.1危险源、危险点预控 (2) 5.2.2环境因素预控 (2) 5.2.3交代安全措施 (2) 5.3作业流程图 (2) 6 作业内容及要求 (3) 6.1静态放电 (3) 6.2注意事项 (4) 7 记录 (4) 8 修订记录 (4) 附录A (5)
前言 根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第4.4.6条、ISO 14001-2004 《环境管理体系规范及使用指南》中第4.4.6条的要求制定本标准。本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。 本标准的的附录A为规范性附录。 本标准由嘉兴电力局贯标办公室提出 本标准的主要起草单位：修试工区 本标准的管理归口单位：生技处 本标准的主要起草人：章寿松、沈一辛 本标准的主要审核人：言伟、韩中杰 本标准的批准人：朱维政
铅酸蓄电池最佳充电方法 上世纪60年代中期，美国科学家马斯对开口蓄电池的充电过程作了大量的试验研究，并提出了以最低出气率为前提的，蓄电池可接受的充电曲线，如图1所示。实验表明，如果充电电流按这条曲线变化，就可以大大缩短充电时间，并且对电池的容量和寿命也没有影响。原则上把这条曲线称为最佳充电曲线。 目录 1原理简介
蓄电池放电后，用直流电按与放电电流相反的方向通过蓄电池，使它恢复工作能力，这个过程称为蓄电池充电。蓄电池充电时，电池正极与电源正极相联，电池负极与电源负极相联，充电电源电压必须高于电池的总电动势。充电方式有恒电流充电和恒电压充电两种。 2详细内容 蓄电池充电器原理 蓄电池里面有大量的硫酸等可供电离的溶液，当插上电源，电流就通过里面的铅板（有些电池不是铅）电离溶液，这样就将电能转化为化学能；如果要使用，溶液就会转化为电能通过电极输送出去。这是原理上的描述，事实上，真实的情况十分复杂，可参考相关专业书籍。 充电方法制度 常规充电制度是依据1940年前国际公认的经验法则设计的。其中最著名的就是“安培小时规则”：充电电流安培数，不应超过蓄电池待充电的安时数。实际上，常规充电的速度被蓄电池在充电过程中的温升和气体的产生所限制。这个现象对蓄电池充电所必须的最短时间具有重要意义。 恒流充电法 恒流充电法是用调整充电装置输出电压或改变与蓄电池串联电阻的方法，保持充电电流强度不变的充电方法。控制方法简单，但由于电池的可接受电流能力是随着充电过程的进行而逐渐下降的，到充电后期，充电电流多用于电解水，产生气体，使出气过甚，因此，常选用阶段充电法。 恒压充电法 充电电源的电压在全部充电时间里保持恒定的数值，随着蓄电池端电压的逐渐升高，电流逐渐减少。与恒流充电法相比，其充电过程更接近于最佳充电曲线。用恒定电压快速充电，由于充电初期蓄电池电动势较低，充电电流很大，随着充电的进行，电流将逐渐减少，因此，只需简易控制系统。 这种充电方法电解水很少，避免了蓄电池过充。但在充电初期电流过大，对蓄电池寿命造成很大影响，且容易使蓄电池极板弯曲，造成电池报废。鉴于这种缺点，
蓄电池机车充电工 一、上岗条件 1、必须经专业培训考试合格后，方可上岗作业。 2、必须熟悉本岗位的机电设备性能、供电系统及《煤矿安全规程》的相关规定；掌握有关设备、仪器、仪表、工具和消防器材的正确使用方法，按本规程要求进行充电作业，并能正确处理一般故障。 二、安全规定 1、对于防爆特殊型蓄电池极柱的焊接，必须由经过专业培训并通过主管部门考核，取得《允许操作证》的人员担任。 2、配制硫酸电解液时必须用纯水或蒸馏水。 3、配制电解液时必须穿戴胶靴、橡胶围裙、橡胶手套、护目眼镜和口罩等防护用品。 4、在调合电解液时必须将硫酸徐徐倒入水中，严禁向硫酸内倒水（以免硫酸飞溅，烫伤工作人员）。 5、配制酸性电解液，遇有电解液烫伤时，应先用5%的硫酸钠溶液清洗，然后再用清水冲洗。 6、配制碱性电解液，如果皮肤沾有碱液时，应先用3%的硼酸水清洗，然后再用清水冲洗。 7、禁止在充电过程中紧固连接线及螺帽等。禁止将扳手等工具放在电池上。 8、碱性蓄电池使用300-350个循环、酸性蓄电池使用6个月应全部更换一次电解液并进行清洗，然后按初充电方式进行充电。 9、每组电瓶使用达30个循环时，要进行一次全面检查，并均衡充电一次。 10、每周应测量一次泄漏电流，清洗一次特殊工作栓。 11、每周必须检查和调整每只蓄电池电解液的密度。 12、严禁占用机车充电。 13、在井下蓄电池充电室内测定电压时，可使用普通型电压表，但必须在揭开电池盖10分钟后进行。 14、妥善保管好防火工具及消防器材，确保其完好有效。 15、作业时应穿着规定的劳动保护用品。 16、认真执行岗位责任制和交接班制度。 三、操作准备 1、认真检查电压表、点温计、密度计及温度计等检测仪表，确保其灵敏可靠。 2、充电前必须先进行整体检查； （1）电池装置外部应完好，铭牌和防爆标志齐全。 （2）电池装置的型号、额定工作电压。 3、换电瓶箱时，必须把电机车控制器手把拉回零位，取下手把，抽出电机车上的插销。 4、用推移方法换电瓶时，机车应与充电架对中，抽出电瓶箱与机车上的4个固定串销，再平行推移到充电架上。 5、用吊车换电瓶时，应先检查吊车起重钩环、钢丝绳、制动闸与电动按钮，确认无误后再进行起吊。吊车升起后，严禁人员在起重物下行走或站立。 6、充电工作开始前应先检查充电机及充电机上的仪表，确认指示准确后再
铅酸蓄电池的性能指标 1、蓄电池的额定容量 按国家标准规定的电池容量，单位是Ah，是放电电流与完全放电时间的乘积，表达电池储存电量的多少。以6-DZM-10蓄电池为例：当蓄电池以2小时率放电时（即以5A放电），放电时间应在120分钟以上，5A×（120/60） h=10Ah。这相当于在平坦路面上匀速行驶2小时，20km/h×2h=40km，是充电一次的续行里程。 使用过程中，蓄电池的容量会逐渐衰减，续行里程自然会减少。 2、放电循环寿命 蓄电池的初容量的大小，不代表蓄电池的寿命长短，各厂家蓄电池的铅粉质量、铅膏配制、板栅的材质、隔板的选用、电解液的配制，各有不同。有些电池初容量大，寿命短；有些电池初容量小，寿命长；有些电池则兼顾初容量和寿命。 有些整车厂单凭几次2小时率完全放电的结果，或只凭用电池跑几次续行里程的结果来评价蓄电池的优劣是不妥当的。 衡量蓄电池使用寿命的指标是：放电循环寿命。通常测量的方法是电池充满电后，在放电至总容量的70%为一次循环。此循环次数多少，表示电池使用寿命的长短。电动自行车用的蓄电池循环寿命应不少于350次，低于此值的电池为不合格。 3、额定电压 电动自行车用的蓄电池的单格额定电压为2V，组成6V、12V、24V、36V、48V的电池组。 4、配组合理 配组不当，会在串联电池组中出现‘落后电池’。其后果如前所述。
阀控式铅酸蓄电池主要性能参数 1、电池电动势、开路电压、工作电压 当蓄电池用导体在外部接通时，正极和负极的电化反应自发地进行，倘若电池中电能与化学能转换达到平衡时，正极的平衡电极电势与负极平衡电极电势的差值，便是电池电动势，它在数值上等于达到稳定值时的开路电压。电动势与单位电量的乘积，表示单位电量所能作的最大电功。但电池电动热与开路电压意义不同：电动势可依据电池中的反应利用热力学计算或通过测量计算，有明确的物理意义。后者只在数字上近于电动势，需视电池的可逆程度而定。 电池在开路状态下的端电压称为开路电压。电池的开路电压等于电池正极电极电势与负极电极电势之差。 电池工作电压是指电池有电流通过（闭路）的端电压。在电池放电初始的工作电压称为初始电压。电池在接通负载后，由于欧姆电阻和极化过电位的存在，电池的工作电压低于开路电压。 2、容量 电池容量是指电池储存电量的数量，以符号C表示。常用的单位为安培小时，简称安时（Ah）或毫安时（mAh）。 电池的容量可以分为额定容量（标称容量）、实际容量。 （1）额定容量 额定容量是电池规定在在25℃环境温度下，以10小时率电流放电，应该放出最低限度的电量(Ah)。 a、放电率。放电率是针对蓄电池放电电流大小，分为时间率和电流率。 放电时间率指在一定放电条件下，放电至放电终了电压的时间长短。依据IEC标准，放电时间率有20，10，5，3，1，0.5小时率及分钟率，分别表示为：20Hr，10Hr，5Hr，3Hr，2Hr，1Hr，0.5Hr等。 b、放电终止电压。铅蓄电池以一定的放电率在25℃环境温度下放电至能再反复充电使用的最低电压称为放电终了电压。大多数固定型电池规定以10Hr 放电时（25℃）终止电压为1.8V/只。终止电压值视放电速率和需要而夫定。通常，为使电池安全运行，小于10Hr的小电流放电，终止电压取值稍高，大于10Hr的大电流放电，终止电压取值稍低。在通信电源系统中，蓄电池放电的终
蓄电池充电操作规程 1.充电前的准备工作： 1.1.起动用蓄电池有时由于蓄电池大量放电、或长期存放导致电池亏电，因此应定期从设 备上拆下蓄电池，在充电间对蓄电池进行补充充电。补充充电一般每个月进行一次， 以提高其使用可靠性，延长使用寿命。进入冬天时最好进行一次补充充电。 1.2.充电前应先用万用电表测量电池的电压并进行记录，以便根据各电池的亏电情况确定充电 方案。 1.3.检查交流电源是否符合使用要求，电源应为220V， 50Hz 交流电。 1.4.先接蓄电池，将充电机“ +”极接至蓄电池“ +”极，充电机“ -”极接至蓄电池“—”极 接线柱上，注意防止负载短路。 1.5.选择充电电压。若充电电池为12V,则电压选择档应旋转到12V档，若充电电池为24V,则 电压选择档应旋转到 24V 档，不得选错，否则将损坏充电机或蓄电池。 2.充电操作： 2.1. 初充电、补充充电常采用恒流充电（恒流充电是在一定的时间段始终以一定 不变的电流对电池进行充电，其优点是充电比较完全，但是后期电流几乎全部被消耗在水的分解和热的发生上）。补充充电电流为（如60Ah蓄电池用 6A），充电时间为 3～ 5 h，或根据存放时间长短确定充电时间。 2.2.维护充电常采用恒压充电（恒压充电是始终以一定不变的电压对电池进行 充电，其优点是气体产生很少，耗水量小，存在充电不完全的缺点。单体电压通常设定在～（12 V电池为～ V，6 V电池为～ V），直到充足电为止）。 2.3.将充电机电流选择档位调至最低档位。 2.4.确保红、黑夹没有接触才可以通电，否则会造成短路并损坏机器； 2.5.充电采用二步充电法： 2.5.1.即第一步采用充电至12 V电池为～V，6 V电池为～V时。转入第二步充电，第二 步充电采用至充电结束。 2.5.2.接通220V电源，逐档调节充电电流，至最大充电电流，进行第一步充电。 即：对于 12V,54Ah 电池其充电电流为 =， 对于 12V,150Ah 电池其充电电流为 =15A 2.5. 3.当电池电压达到~时，转入第二步充电，第二步充电最大电流为。 即对于 12V,54Ah 电池其充电电流为 =，
// 铅酸蓄电池的制造成本低、容量大、价格低廉，使用十分广泛。由于其固有的特性，若使用不当，寿命将大大缩短。影响铅酸蓄电池寿命的因素很多，采用正确的充电方式，能有效延长蓄电池的使用寿命。因此，设计一种全新的智能型铅酸蓄电池充电器是十分必要的。 1常规充电方式 铅酸蓄电池的常规充电方式有两种:浮充(又称恒压充电)和循环充电。 浮充时要严格掌握充电电压，如额定电压为12V的蓄电池，其充电电压应在13.5～13.8V 之间。浮充电压过低，蓄电池会充不满，过高则会造成过量充电。电压的调定，应以初期充电电流不超过0.3C(C为蓄电池的额定容量)为原则。 循环充电，其初期充电电流也不宜超过0.3C，充电的安培小时数要略大于放电安培小时数。也可先以0.1C的充电速率恒流充电数小时，当充电安培小时数达到放电安培小时数的90%时，再改用浮充电压充电，直至充满。 以上为目前常用的铅酸蓄电池充电方式，但这两种方式存在着一些不足之处。在充电过程中，电池电压逐渐增高，充电电流逐渐降低。由于恒压充电不管电池电压的实际状态，充电电压总是恒定的，充电电流刚开始比较大，然后按指数规律下降;采用快速充电可能使蓄电池过量充电，易导致电池损坏。对于循环充电而言，采用较小电流充电，充电效果较好。但对于大容量的蓄电池，充电时间就会拖得很长，时效低，造成诸多不便。 2智能型充电器的充电过程分析 通过对上述两种充电方式的分析比较，综合其优点设计出具有快充和慢充的智能型铅酸蓄电池充电器。该充电器采用单片机控制，充电过程分为快充、慢充及涓流充三个阶段，充电效果更佳。图1所示为该充电器的充电电流、电压曲线。 从图1可以看出:在快充阶段(0～t1)，充电器以恒定电流1C对蓄电池充电，由单片机控制快充时间，避免过量充电;在慢充阶段(t1～t2)，单片机输出PWM控制信号，控制斩波开关通断，以恒定电压对蓄电池进行充电，此时充电电流按指数规律下降，当电池电压上升到规定值时，结束慢充，进入涓流充阶段;在涓流充阶段(t2～t3)，单片机输出的PWM控制信号，使充电器以约0.09C的充电电流对蓄电池充电，在这种状态下，可长时间对蓄电池充电，从而能最大限度地延长蓄电池寿命。 3智能型充电器的工作原理 根据上述分析而设计的智能型铅酸蓄电池充电器，主要由开关稳压电源、斩波开关、控制器和辅助电源等四个部分组成，并具有过流保护、过压保护和超温保护功能。图2为充电器原理框图，图3为充电器电路原理图。 3.1开关稳压电源

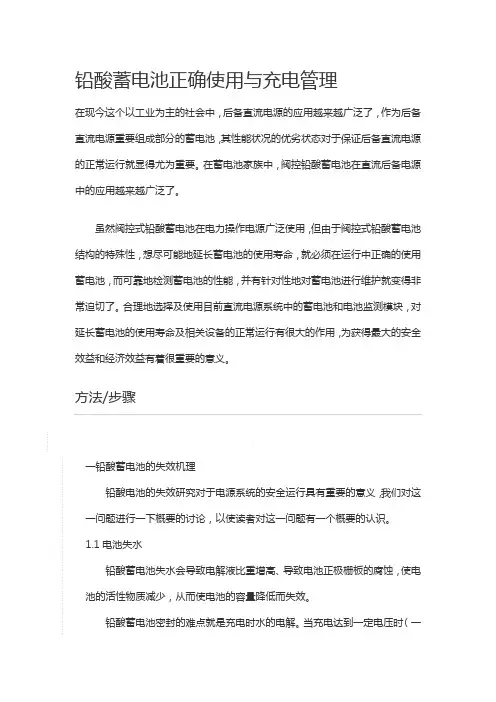

铅酸蓄电池正确使用与充电管理 在现今这个以工业为主的社会中，后备直流电源的应用越来越广泛了，作为后备直流电源重要组成部分的蓄电池，其性能状况的优劣状态对于保证后备直流电源的正常运行就显得尤为重要。在蓄电池家族中，阀控铅酸蓄电池在直流后备电源中的应用越来越广泛了。 虽然阀控式铅酸蓄电池在电力操作电源广泛使用，但由于阀控式铅酸蓄电池结构的特殊性，想尽可能地延长蓄电池的使用寿命，就必须在运行中正确的使用蓄电池，而可靠地检测蓄电池的性能，并有针对性地对蓄电池进行维护就变得非常迫切了。合理地选择及使用目前直流电源系统中的蓄电池和电池监测模块，对延长蓄电池的使用寿命及相关设备的正常运行有很大的作用，为获得最大的安全效益和经济效益有着很重要的意义。 方法/步骤 1. 1 一铅酸蓄电池的失效机理 铅酸电池的失效研究对于电源系统的安全运行具有重要的意义，我们对这一问题进行一下概要的讨论，以使读者对这一问题有一个概要的认识。 1.1电池失水 铅酸蓄电池失水会导致电解液比重增高、导致电池正极栅板的腐蚀，使电池的活性物质减少，从而使电池的容量降低而失效。 铅酸蓄电池密封的难点就是充电时水的电解。当充电达到一定电压时（一
般在2.30V／单体以上）在蓄电池的正极上放出氧气，负极上放出氢气。一方面释放气体带出酸雾污染环境，另一方面电解液中水份减少，必须隔一段时间进行补加水维护。阀控式铅酸蓄电池就是为克服这些缺点而研制的产品，其产品特点为： （1）采用多元优质板栅合金，提高气体释放的过电位。即普通蓄电池板栅合金在2.30V／单体（25℃）以上时释放气体。采用优质多元合金后，在2.35V/单体（25℃）以上时释放气体，从而相对减少了气体释放量。 （2）让负极有多余的容量，即比正极多出10％的容量。充电后期正极释放的氧气与负极接触，发生反应，重新生成水，即O2+2Pb→2PbO,PbO+H2SO4→H2O+PbSO4使负极由于氧气的作用处于欠充电状态，因而不产生氢气。这种正极的氧气被负极铅吸收，再进一步化合成水的过程，即所谓阴极吸收。 （3）为了让正极释放的氧气尽快流通到负极，必须采用和普通铅酸蓄电池所采用的微孔橡胶隔板不同的新超细玻璃纤维隔板。其孔率由橡胶隔板的50％提高到90％以上，从而使氧气易于流通到负极，再化合成水。另外，超细玻璃纤维板具有吸附硫酸电解液的功能，因此阀控式密封铅酸蓄电池采用贫液式设计，即使电池倾倒，也无电解液溢出。 （4）采用密封式阀控滤酸结构，使酸雾不能逸出，达到安全、保护环境的目的。 在上述阴极吸收过程中，由于产生的水在密封情况下不能溢出，因此阀控式密封铅酸蓄电池可免除补加水维护，这也是阀控式密封铅酸蓄电池称为免维电池的由来。
阀控式密封铅酸蓄电池技术资料 1产品总则 1.1本规书为定货合同的附件，并与合同正文具有同等效力。 1.2如果法规和标准的要求低于供方的标准时，供方可以提出意见得到需方的许可， 为了本规书要求的设备成功地和连续运行，供方可以提供技术先进和更新经济的设计或材料。 1.3除本规书的法规和标准之外，供方还必须符合国家和地方的法律、法规和规定。1.4当这些标准、法规或规书之间发生任何明显矛盾的情况下，供方必须以书面形 式向需方提出这些矛盾的解决办法。 1.5本设备技术规书未尽事宜，由需、供双方协商确定。 1.6 本规书适用于XXXX变电站工程阀控式密封铅酸蓄电池的技术和有关方面的要求，其中包括技术指标、性能、结构、试验等要求，还包括资料交付及技术文件要求等。1.7 供方提供的设备的技术规，应与标书文件中规定的要求一致。在规书中提出的只是最低限度的技术要求，并未规定所有的技术要求和适用标准，供方应提供一套满足本规和所列标准要求的高质量产品及其相应服务。 1.7 如供方未对本规书的条文提出异议，则需方将认为供方提供的设备完全满足本协议书的要求。 2 技术要求 2.1法规和标准 2.1.1 所提供的直流电源柜设备必须符合，但不限于下列的到定货日期止有效的所有法规和标准，包括附录。 a)GB193《包装箱储运指示标记》 b)GB1957《形状和位置公差检测规定》 c)JB5777.3《电力系统二次电路用控制及继电保护屏(柜、台)基本试验方法》 d)《电力系统二次电路用控制及继电保护屏(柜、台)产品型号编制方法》 e)DL/T5044-95《火力发电厂、变电所直流系统设计技术规定》
f)GB/T 2900.1—1993 《电工术语基本术语》 y)GB/T 2900.11—1977 《电工术语蓄电池名词术语》 j)GB 4207—1993 《外壳防护等级》 k)GB2406《塑料燃烧性能试验方法》 l)GB2423《电工电子产品基本环境试验规程》 m)JB5777.2《电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件》 n)GB/T 13374—1992 《机电产品包装通用技术条件》 q)DL/T 637—1997 《阀控式密封铅酸蓄电池订货技术条件》 p) DL/T 720—2000 《电力系统继电保护柜、屏通用技术条件》q）DL/T 459—2000 《电力系统直流电源柜订货技术条件》 r）GB 2900.11—77 《蓄电池名词术语》 s）GB 13337.1—91 《固定型防酸式铅酸蓄电池技术条件》 j）JISC 7707—1992 《阴极吸收式密封固定型铅酸蓄电池》 2.2气象特征与环境条件 2.2.1 海拔高度不超过1000m 2.2.4 温度(户外) -5℃～40℃ 2.2.5 地震烈度 7度 水平加速度 0.3g 垂直加速度 0.15g 安全系数 1.67（同时作用） 2.2.6振动:应能承受f≤10HZ振幅为0.3mm及f≥10～150HZ时加速度为1m/s2的振动。 2.2.2 最大月平均相对湿度 90% 2.2.3 最大日平均相对湿度 95% 对蓄电池的要求 2.3.1蓄电池在环境温度-10℃～+45℃条件下应能正常使用，使用的温度为5℃～30℃。 2.3.2蓄电池结构应保证在使用寿命期间，不得渗漏电解液。
铅酸蓄电池充电安全操作规程 1.充电前的准备工作： 1.1.工作人员必须戴防护眼镜、口罩和橡胶手套，系橡胶围裙，穿胶鞋。 1.2.提前做好中和溶液（碳酸钠溶液），以防电解液灼伤时使用。 1.3.由于蓄电池大量放电、或长期存放导致电池亏电，因此应定期从设备上拆 下蓄电池，在充电间对蓄电池进行补充充电。补充充电一般每个月进行一次，以提高其使用可靠性，延长使用寿命。进入冬天时最好进行一次补充充电。 1.4.充电前应先用万用电表测量电池的电压并进行记录，以便根据各电池的亏 电情况确定充电方案。 1.5.检查交流电源是否符合使用要求，电源应为220V，50Hz交流电。 1.6.先接蓄电池，将充电机“+”极接至蓄电池“+”极，充电机“-”极接至 蓄电池“—”极接线柱上，注意防止负载短路。 1.7.选择充电电压。若充电电池为12V,则电压选择档应旋转到12V档，若充电 电池为24V,则电压选择档应旋转到24V档，不得选错，否则将损坏充电机或蓄电池。 2.充电操作： 2.1.初充电、补充充电常采用恒流充电（恒流充电是在一定的时间段始 终以一定不变的电流对电池进行充电，其优点是充电比较完全，但是后期电流几乎全部被消耗在水的分解和热的发生上）。补充充电电流为0.1C20A（如60Ah蓄电池用6A），充电时间为3～5 h，或根据存放时间长短确定充电时间。 2.2.维护充电常采用恒压充电（恒压充电是始终以一定不变的电压对电 池进行充电，其优点是气体产生很少，耗水量小，存在充电不完全的缺点。单体电压通常设定在2.3～2.4V（12 V电池为13.8～14.4 V，6 V电池为 6.9～ 7.2 V），直到充足电为止）。 2.3.将充电机电流选择档位调至最低档位。 2.4.确保红、黑夹没有接触才可以通电，否则会造成短路并损坏机器； 2.5.充电采用二步充电法：
铅酸蓄电池结构详解 一、蓄电池的功用 蓄电池种类较多，根据电解液不同，有酸性和碱性之分。由于铅酸蓄电池阻小，电压稳定，在短时间能供给较大的起动电流，而且结构简单，价格较低，所以在汽车拖拉机上被广泛采用。 蓄电池为一可逆直流电源，在汽车拖拉机上与发电机并联，它的主要作用是：（1）发动机起动时，蓄电池向起动机和点火装置供电。起动发动机时，蓄电池必须在短时间（5~10s）给起动机提供强大的起动电流（汽油机为200~600A。柴油机有的高达1000A）。 （2）在发电机不发电或电压较低发动机处于低速时，蓄电池向点火系及其它用电设备供电，同时向交流发电机供给他激励磁电流。 （3）当用电设备同时接入较多，发电机超载时，蓄电池协助发电机共同向用电设备供电。 （4）当蓄电池存电不足，而发电机负载又较少时，可将发电机的电能转变为化学能储存起来，即充电。 （5）蓄电池还有稳定电网电压的作用。当发动机运转时，交流发电机向整个系统提供电流。蓄电池起稳定电器系统电压的作用。蓄电池相当于一个较大的电容器，可吸收发电机的瞬时过电压，保护电子元件不被损坏。延长其使用寿命。 二、蓄电池的构造 车用12V蓄电池均由6个单格电池串联而成，每个单格的标称电压为2V，串联成12V的电源，向汽车拖拉机用电设备供电。
蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。 1．极板 极板分为正极板和负极板两种。蓄电池的充电过程是依靠极板上的活性物质和电解液中硫酸的化学反应来实现的。正极板上的活性物质是深棕色的二氧化铅（PbO2），负极板上的活性物质是海绵状、青灰色的纯铅（Pb）。 正、负极板的活性物质分别填充在铅锑合金铸成的栅架上，加入锑的目的是提高栅架的机械强度和浇铸性能。但锑有一定的副作用，锑易从正极板栅架中解析出来而引起蓄电池的自行放电和栅架的膨胀、溃烂，从而影响蓄电池的使用寿命。 负极板的厚度为1.8mm，正极板为2.2mm，为了提高蓄电池的容量，国外大多采用厚度为1.1~1.5mm的薄型极板。另外，为了提高蓄电池的容量，将多片正、负极板并联，组成正、负极板组。在每单格电池中，负极板的数量总比正极板多一片，正极板都处于负极板之间，使其两侧放电均匀，否则因正极板机械强度差，单面工作会使两侧活性物质体积变化不一致，造成极板弯曲。 2．隔板 为了减少蓄电池的阻和体积，正、负极板应尽量靠近但彼此又不能接触而短路，所以在相邻正负极板间加有绝缘隔板。隔板应具有多孔性，以便电解液渗透，而且应具有良好的耐酸性和抗碱性。 隔板材料有木质、微孔橡胶、微孔塑料以及浸树脂纸质等。近年来，还有将微孔塑料隔板做成袋状，紧包在正极板的外部，防止活性物质脱落。 3．壳体
编订：__________________ 单位：__________________ 时间：__________________ 电瓶充电工安全操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-9485-12 电瓶充电工安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 范围 本规程规定了电瓶充电工安全技术操作要求。 本规程适用于电瓶充电工安全技术操作。 2安全技术操作要求 2.1电瓶充电工属于特种作业电工人员，应执行GB 5306－85 《特种作业人员安全技术考核、管理标准》持证上岗。 2.2电瓶充电工必须掌握本作业范围内的电气安全知识和触电急救方法。 2.3作业前 2.3.1应检查电源的接零(地)装置，必须牢固可靠，导线、仪表、开关等正常完好。 2.3.2必须穿戴好耐酸个体防护用品，戴好防护眼镜，及规定的其它防护用品。
2.4作业中 2.4.1充电前，应检查电瓶有无破裂或漏出电解液，确认无问题后，再开始充电，充电或检查电瓶时严禁将金属工具等物件放在电瓶上，以防电瓶短路而引起爆炸。 2.4.2充电使用的导电夹子必须夹紧，以免松动发生火花；连接的导线必须绝缘良好，防止短路。 2.4.3充电时的电压、电流不允许超过工艺规定值，电解液的温度超过45℃时应暂停充电。 2.4.4充电时应按顺序操纵各开关，不得颠倒、调整供给的电压、电流，不得超负荷。 2.4.5充电场所严禁烟火，并不准存放易燃易爆物品和食品；充电过程要加强通风，及时排出有害气体。 2.4.6电瓶充电后，必须经过1－2小时方可将电瓶盖子盖好，以防气体将电瓶爆破。 2.4.7配制稀硫酸溶液时，应将硫酸缓慢倒入蒸馏水中，严禁将蒸馏水倒入硫酸中。
一．铅酸蓄电池的基本知识 1.1什么是铅酸蓄电池？ 以铅和酸作为化学反应物质制成的蓄电池叫做铅酸蓄电池。它是一种直流电源，充电时将电能转变成化学能，放电时将储存的化学能转变成电能的一种装置。 1.2铅酸蓄电池的优缺点 铅酸蓄电池在常用体系的蓄电池中电压最高为2.0V。其二是它的廉价性，其三是高倍率放电性能良好，高低温性能良好可在-40—60°C的条件下工作。易于浮充使用没有“记忆”效应等。当然铅蓄电池也具有某些难以克服的缺点，首先是它的寿命比较短，在放电状态下长期保存会导致电极的不可逆硫酸盐化。在某些结构的电池中由于氢的析出有爆炸的危险等。 1.3 铅酸蓄电池的分类 铅酸电池具有广泛的用途按照极板的结构可分为涂膏式、管式和形成式。按荷电状态可分为干荷电态和湿荷电态几种。（我们公司代理的GS电池为湿荷电态，VHB为干荷电态）按电池盖和排气栓结构可分为排气式、防酸隔爆式、防酸消氢式和阀控密封式。 1.4铅酸蓄电池的一般结构 构成蓄电池的主要部件是负极板、正极板、隔板、电解液、电池槽此外还有一些零件如端子、连接条、排气栓等。 1.5牵引用铅酸蓄电池的结构设计 ●负极板构造 牵引用蓄电池的负极板比正极板多一块，一般采用格栅型设计并涂上海绵状的Pb膏即涂膏式，这样能满足电池的大负荷工作。其板栅像铁丝网原则上与汽车蓄电池相同，但常使用厚极板，高度较高。所以活性物质的利用率较低一般在35%左右。 ●正极板构造 正极板有两种类型，即管式和涂膏式。（我司代理的GS和VHB牵引蓄电池其正极板均采用管式结构）管式正极板的结构是用一导电骨架与一模仿极平的顶部集流条和许多圆柱骨芯焊在一起构成的。骨芯数目由极板尺寸决定，骨芯外边套有惰性玻璃纤维管套，其内部填充pbo2（pbo2在填充之前已经和H2SO4充分反应过） ●管式正极板的优越性 1.）在使用寿命期间活性物质保持在管中，不发生脱落。 2.）极板孔率提高，有利于活性物质利用率的提高。 3.）铅合金的骨架由于被活性物质包围，其腐蚀速率降低。使得充放电循环达1500次以上。而相同厚度的 板栅涂膏式极板在腐蚀作用下只有800次。 ●隔板 作用是防止电池的正负极板接触造成短路。我们采用聚丙烯PE材料，其韧性好，又有很好的渗透性，保证电池内部离子的有效传递。 ●电解液 电解液为稀硫酸，我们使用的是符合德国DIN标准的酸液，其杂质含量很小，能有效防止电池的自放电，增强电池的使用效率，延长电池使用寿命。 ●单体壳体 采用抗冲性能好，难以产生裂痕和破损的合成树脂制成。 ●注液塞 电池充电时无需打开盖子就能将气体排出（充电时产生的H2和O2），同时也防止在工作过程中电解液剧烈翻腾溅出而产生危险。打开注液塞就可以测量电解液的比重和温度。 ●电池单体间的联结 电池单体之间的联结分为铅片焊接式、螺接式和插接式。铅片焊接式技术保证电池单体间的良好联结，铅联结片外面盖有塑料盖加以保护，防止短路。螺接式电池单体间的联结采用可绕曲的电缆连接，电缆中间是铜
