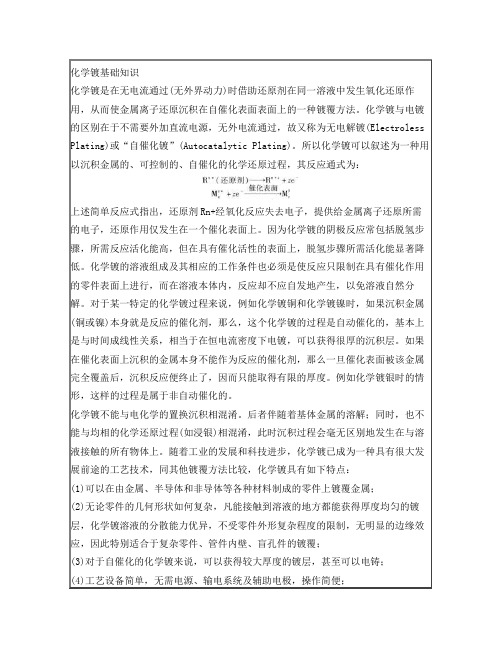

化学镀基础知识
化学镀是在无电流通过(无外界动力)时借助还原剂在同一溶液中发生氧化还原作用，从而使金属离子还原沉积在自催化表面表面上的一种镀覆方法。化学镀与电镀的区别在于不需要外加直流电源，无外电流通过，故又称为无电解镀(Electroless Plating)或“自催化镀”(Autocatalytic Plating)。所以化学镀可以叙述为一种用以沉积金属的、可控制的、自催化的化学还原过程，其反应通式为：
上述简单反应式指出，还原剂Rn+经氧化反应失去电子，提供给金属离子还原所需的电子，还原作用仅发生在一个催化表面上。因为化学镀的阴极反应常包括脱氢步骤，所需反应活化能高，但在具有催化活性的表面上，脱氢步骤所需活化能显著降低。化学镀的溶液组成及其相应的工作条件也必须是使反应只限制在具有催化作用的零件表面上进行，而在溶液本体内，反应却不应自发地产生，以免溶液自然分解。对于某一特定的化学镀过程来说，例如化学镀铜和化学镀镍时，如果沉积金属(铜或镍)本身就是反应的催化剂，那么，这个化学镀的过程是自动催化的，基本上是与时间成线性关系，相当于在恒电流密度下电镀，可以获得很厚的沉积层。如果在催化表面上沉积的金属本身不能作为反应的催化剂，那么一旦催化表面被该金属完全覆盖后，沉积反应便终止了，因而只能取得有限的厚度。例如化学镀银时的情形，这样的过程是属于非自动催化的。
化学镀不能与电化学的置换沉积相混淆。后者伴随着基体金属的溶解；同时，也不能与均相的化学还原过程(如浸银)相混淆，此时沉积过程会毫无区别地发生在与溶液接触的所有物体上。随着工业的发展和科技进步，化学镀已成为一种具有很大发展前途的工艺技术，同其他镀覆方法比较，化学镀具有如下特点：
(1)可以在由金属、半导体和非导体等各种材料制成的零件上镀覆金属；
(2)无论零件的几何形状如何复杂，凡能接触到溶液的地方都能获得厚度均匀的镀层，化学镀溶液的分散能力优异，不受零件外形复杂程度的限制，无明显的边缘效应，因此特别适合于复杂零件、管件内壁、盲孔件的镀覆；
(3)对于自催化的化学镀来说，可以获得较大厚度的镀层，甚至可以电铸；
(4)工艺设备简单，无需电源、输电系统及辅助电极，操作简便；
(5)镀层致密，孔隙少；
(6)化学镀必须在自催化活性的表面施镀，其结合力优于电镀层；
(7)镀层往往具有特殊的化学、力学或磁性能。
某些化学镀溶液的稳定性较差，溶液维护、调整和再生等比较严格。有实用价值的化学镀溶液的基本构成列于下表。
现在能用化学镀获得纯金属、合金及复合镀层，按其组成可分为以下各种：
(1)纯金属镀层，有Cu、Sn、Ag、Au、Ru、Pd。
(2)二元合金化学镀层，主要集中于Ni和c0分别与P和B形成的二元合金，如Ni—P、Ni—B；C0—P、C0—B。
(3)三元及多元合金化学镀层，如三元合金有Ni—M—P(M=Cr、M0、W、Ru、Fe、C0、Nb、Cu、Sn、Zn、Re)，Ni—M—B(M=C0、M0、W、Sn)，C0—M—P(M=Ni、W、Mn)；四元合金有Ni—w—Sn—P、Ni—W—Sn—B、C0—Ni—Re—P、C0—Mn—Re—P。
(4)化学复合镀层，是将金属、金属化合物或非金属化合物微粒加入到化学镀液中，使之均匀地沉积到化学镀层中去的一种技术。按加入的微粒性质可分为三大类：①金属化合物如Al2O3、Ti02、Zr02、Cr203、Ce02、TiC、WC、Cr3C2、MoS2、WS2、CaF2、BaF2；
②非金属化合物如sc、B4C、BC、BN、(CF)。、金刚石、石墨、聚四氟乙烯、碳纳米管；
③金属微粒如Cr、Ni、Cu、Zr、Nb。将这种复合镀层进行热处理时，可形成新的介稳或非晶态合金相。
化学镀溶液的基本构成
化学复合镀所用微粒有微米级、亚微米级和纳米级，微米和亚微米颗粒直径在0．1μm～101μm之间，纳米颗粒直径为10nm～100nm。微粒的化学稳定性要好，不溶于化学镀液中，而且不具备催化活性，否则镀液很快自分解。亚微米和纳米颗粒要防止在镀液中团聚，比较有效的方法是超声波分散。化学复合镀主要集中于Ni—P镀液，以提高其硬度、耐磨润滑等性能。
作者：山东蓝星清洗防腐公司
化学镀镍磷合金技术
高性能的镍磷合金化学镀工艺是近年来迅速发展起来的一种新型表面保护和表面强化技术手段，具有广泛的应用前景。目前化学镀镍磷合金已广泛地应用在石油化工、石油炼制、电子能源、汽车、化工等行业。石油炼制和石油化工是其最大的市场，并且随着人们对这一化镀特性的认识，它的应用也越来越广泛，主要用在石油炼制、石油化工的冷换设备上，并且成功地为许多厂家进行了施镀。经用户实际应用，能提高设备的耐磨、耐蚀性能，延长其寿命3倍以上，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材。
1、化学镀镍磷合金的原理
其主要反应为应用次亚磷酸钠还原镍离子为金属镍，即在水溶液中镍离子和次亚磷酸阴离子碰撞时，由于镍触媒作用析出原子态氢，而原子态氢又被催化金属吸附并使之活化，把水溶液中的镍离子还原为金属镍形成镀层，另外次亚磷酸阴离子由于在催化表面析出原子态氢的作用，被还原成活性磷，与镍结合形成Ni-P合金镀层。
2、镀层的特性及技术指标
（1）镀层均匀性好
非晶态Ni-P合金镀层是通过化学沉积的方法获得，凡是镀液能浸到的部位，任何形态复杂的零件，都得到均匀的镀层。不需外加电流，是非晶态均一单相组织，不存在晶界位错，也无化学成份偏析，且避免了电镀形成的边角效应等缺陷。另外，还具有较高的光洁度。
（2）镀层附着力好
镀层在钢体上产生压应力（4MPa)而镀层与钢的热膨胀系数相当，所以具有优良的附着力，一般为300-400MPa。
（3）镀层硬度高，抗磨性能优良
镀层具有高硬度，低韧性和较低热导率、电导率，它的抗拉强度超过700MPa，与很多合金钢相似，镀层硬度和延伸率都超过了电镀铬，弯曲无裂纹，但不适合反复弯折和拉抻等剧烈变形的部件，经热处理硬度可达HV1100，但在320℃时开始发生晶型转变，耐磨性能增强，耐蚀性能减弱。
（4）优良的抗腐蚀性能
由于镀层属非晶态不存在晶界、位错等晶体缺陷，是单一均匀组织，不易形成电偶腐蚀，决定其有较高的耐蚀性，镍—磷镀层均匀性好，拉应力小，致密性好，为防腐蚀提供了理想的阻挡层。在碱、盐、高温油测、有机介质和溶剂、酸性气体中有抗蚀能力，对还原酸（盐酸）有良好的抗蚀能力。
管程镀镍磷合金U型管芯子，内外镀镍磷合金
表一非晶态镍磷合金在某些介质中的腐蚀速率表
表二镍磷合金镀层物理机械性能表
3、应用范围
（1）石化工业中：冷换设备、盘管、采注管线、控制阀泵、吸入活塞杆等。
（2）汽车和造船工业中：发动机轴、防滑活塞、空气调节器元件、交流发电机和散热片、油箱、燃料喷射器传动推力热圈等。
（3）轻纺工业中：塑料模具、刻花滚筒、导布辊、导纸辊、贮槽横机、导轨、针筒、烘缸、织物刀刃、塑料切粒刀等。
（4）饲料食品工业中：烤锅、轴承、罐头生产线设备、滑轮、切片装置、分类机、搅拌器等。
（5）其它工业中：液压装置、离合器、泵、轴辊、模具、拉丝机滚筒等。
化学镀防腐蚀技术最早应用于石油和化学工业。钢基体Ni-P覆层为非晶态结构，具有优良的化学惰性，可有效地抗碱、盐溶液和海水腐蚀，抗石油和各种碳氢化合物腐蚀，加之Ni-P覆层的耐磨性能，因此构成了化学镀镍磷在石油，天然气开发和石化生产中成为保护方法的优势，成为石化装备方面最新发展起来的一种结构材料。在中东、美国和德国的石油和天然气开采中，在管线、阀体，泵站的防蚀保护方面，该技术得到了广泛应用，并取得了明显效果。我国在八十年代末至今的几年里开始在油田行业开发应用该技术，在不断实践的基础上实现了大面积整体化镀技术的突破，大大降低了成本，提高了生产效率和生产能力。目前该项比较成熟的工艺技术已在大庆、胜利、中原油田推广开来，应用于采注管线的防腐；在石化、化纤、化肥、制盐、制药、制碱、发电、冶金焦化等工业的冷换设备的防腐，可以代替不锈钢，但造价为不锈钢的1/3。该技术应用后可使设备提高耐磨性和耐蚀性，延长其使用寿命3倍以上，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材。能大大节约原材料和能源，提高开工率，经济效益显著。
电镀百科
[electroplate; galvanization]电镀:利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺。可以起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。
电镀的概念
就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层(deposit),改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表
面美观。
电镀作用
利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。镀层大多是单一金属或合金，如锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上的银-铟层等。电镀的基体材料除铁基的铸铁、钢和不锈钢外,还有非铁金属,如ABS塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前,必须经过特殊的活化和敏化处理。
电镀原理
在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。电镀液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。通电后，电镀液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度。在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电解液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维持。电镀时，阳极材料的质量、电镀液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层的质量，需要适时进行控制。
电镀方式
电镀分为挂镀、滚镀、连续镀和刷镀等方式，主要与待镀件的尺寸和批量有关。挂镀适用于一般尺寸的制品,如汽车的保险杠,自行车的车把等。滚镀适用于小件，如紧固件、垫圈、销子等。连续镀适用于成批生产的线材和带材。刷镀适用于局部镀或修复。电镀液
有酸性的、碱性的和加有铬合剂的酸性及中性溶液，无论采用何种镀覆方式，与待镀制品和镀液接触的镀槽、吊挂具等应具有一定程度的通用性。
镀层分类
镀层分为装饰保护性镀层和功能性镀层两类。
装饰保护性镀层主要是在铁金属、非铁金属及塑料上的镀铬层,特别是钢的铜-镍-铬层，锌及钢上的镍-铬层。为了节约镍，人们已能在钢上镀铜-镍／铁-高硫镍-镍/铁-低固分镍-铬层。与镀铬层相似的锡／镍镀层，可用于分析天平、化学泵、阀和流量测量仪表上。
功能性镀层这种镀层种类很多，如：①提高与轴颈的相容性和嵌入性的滑动轴承罩镀层，铅-锡,铅-铜-锡,铅-铟等复合镀层；②用于耐磨的中、高速柴油机活塞环上的硬铬镀层，这种镀层也可用在塑料模具上，具有不粘模具和使用寿命长的特点；③在大型人字齿轮的滑动面上镀铜，可防止滑动面早期拉毛；④用于防止钢铁基体遭受大气腐蚀的镀锌;
⑤防止渗氮的铜锡镀层;⑥用于收音机、电视机制造中钎焊并防止钢与铝间的原电池腐蚀的锡-锌镀层。适用于修复和制造的工程镀层,有铬、银、铜等，它们的厚度都比较大，硬铬层可以厚达300微米。
电镀的过程基本如下
1把镀上去的金属接在正极
2要被电镀的物件接在负极
3正负极以镀上去的金属的正离子组成的电解质溶液相连
4通以直流电的电源后，正极的金属会进行氧化(失去电子)，溶液中的正离子则在负极还原(得到电子)成原子并积聚在负极表层。
电镀后被电镀物件的美观性和电流大小有关系，电流越小，被电镀的物件便会越美观；反之则会出现一些不平整的形状。
电镀的主要用途包括防止金属氧化(如锈蚀)以及进行装饰。不少硬币的外层亦为电镀。
电镀产生的污水(如失去效用的电解质)是水污染的重要来源。
3镀覆方法术语
3.1化学钝化
将制件放在含有氧化剂的溶液中处理，使表面形成一层很薄的钝态保护膜的过程。
3.2化学氧化
通过化学处理使金属表面形成氧化膜的过程。
3.3电化学氧化
在一定电解液中以金属制件为阳极，经电解，于制件表面形成一层具有防护性，装饰性或其它功能氧化膜的过程。
3.4电镀
利用电解原理，使金属或合金沉积在制件表面，形成均匀、致密、结合力良好的金属层的过程。
3.5转化膜
对金属进行化学或电化学处理所形成的含有该金属之化合物的表面膜层。
3.6钢铁发蓝（钢铁化学氧化）
将钢铁制件在空气中加热或浸入氧化性的溶液中，使之于表面形成通常为蓝（黑）色的薄氧化膜的过程。
3.7冲击电流
电流过程中通过的瞬时大电流。
3.8光亮电镀
在适当条件下，从镀槽中直接得到具有光泽镀层的电镀。
3.9合金电镀
在电流作用下，使两种或两种以上金属（也包括非金属元素）共沉积的过程。
3.10多层电镀
在同一基体上先后沉积上几层性质或材料不同的金属层的电镀。
3.11冲击镀
在特定的溶液中以高的电流密度，短时间电沉积出金属薄层，以改善随后沉积镀层与基体间结合力的方法。
3.12磷化
在钢铁制件表面上形成一层不溶解的磷酸盐保护膜的处理过程。
3.13热抗散
加热处理镀件，使基体金属和沉积金属（一种或多种）扩散形成合金的过程。
4镀前处理和镀后处理术语
4.1化学除油
在碱性溶液中借助皂化作用和乳化作用清除制件表面油污的过程。
4.2电解除油
在含碱溶液中，以制件作为阳极或阴极，在电流作用下，清除制件表面油污的过程。
4.3出光
在溶液中短时间浸泡，使金属形成光亮表面的过程。
4.4机械抛光
借助于高速旋转的抹有抛光膏的抛光轮，以提高金属制件表面光亮度的机械加工过程。
4.5有机溶剂除油
利用有机溶剂清除制件表面油污的过程。
4.6除氢
将金属制件在一定温度下加热处理或采用其它方法，以驱除在电镀生产过程中金属内部吸收氢的过程。
4.7退镀
将制件表面镀层退除的过程。
4.8弱浸蚀
电镀前，在一定组成溶液中除去金属制件表面极薄的氧化膜，并使表面活化的过程。
4.9强浸蚀
将金属制件浸在较高浓度和一定温度的浸蚀溶液中，以除去金属制件表面上氧化物和锈蚀物的过程。
4.10镀前处理
为使制件材质暴露出真实表面，消除内应力及其它特殊目的所需，除去油污、氧化物及内应力等种种前置技术处理。
4.11镀后处理
为使镀件增强防护性能，提高装饰性能及其它特殊目的而进行的（诸如钝化、热熔、封闭和除氢等）处理。
5材料和设备术语
5.1阳极袋
用棉布或化纤织物制成的套在阳极上，以防止阳极泥渣进入溶液用的袋子。
5.2光亮剂
为获得光亮镀层在电解液中所使用的添加剂。
5.3阻化剂
能够减缓化学反应或电化学反应速度的物质。
5.4表面活性剂
在添加量很低的情况下也能显著降低界面张力的物质。
5.5乳化剂
能降低互不相溶的液体间的界面张力，使之形成乳浊液的物质。
5.6络合剂
能与金属离子或含有金属离子的化合物结合而形成络合物的物质。
5.7绝缘层
涂于电极或挂具的某一部分，使该部位表面不导电的材料层。
5.8挂具（夹具）
用来悬挂零件，以便于将零件放于槽中进行电镀或其他处理的工具。
5.9润湿剂
能降低制件与溶液间的界面张力，使制件表面容易被润湿的物质。
5.10添加剂
在溶液中含有的能改进溶液电化学性能或改善镀层质量的少量添加物。
5.11缓冲剂
能够使溶液PH值在一定范围内维持基本恒定的物质。
5.12移动阴极
采用机械装置使被镀制件与极杠一起作周期性往复运动的阴极。
6测试和检验相关术语
6.1不连续水膜
通常用于表面被污染所引起的不均匀润湿性，使表面上的水膜变的不连续。
6.2孔隙率
单位面积上针kong的个数。
6.3针kong
从镀层表面直至底层覆盖层或基体金属的微小孔道，它是由于阴极表面上的某些点的电沉积过程受到障碍，使该处不能沉积镀层，而周围的镀层却不断加厚所造成。
6.4变色
由于腐蚀而引起的金属或镀层表面色泽的变化(如发暗、失色等)。
6.5结合力
镀层与基体材料结合的强度。
6.6起皮
镀层成片状脱离基体材料的现象。
6.7剥离
某些原因（例如不均匀的热膨胀或收缩）引起的表面镀层的破碎或脱落。
6.8桔皮
类似于桔皮波纹状的表面处理层。
6.9海绵状镀层
在电镀过程中形成的与基体材料结合不牢固的疏松多孔的沉积物。
6.10烧焦镀层
在过高电流下形成的颜色黑暗、粗糙、松散等质量不佳的沉积物，其中常含有氧化物或其他杂质。
6.11麻点
在电镀或腐蚀中，与金属表面上形成的小坑或小孔。
6.12粗糙
在电镀过程中，由于种种原因造成的镀层粗糙不光滑的现象。
6.13镀层钎焊性
镀层表面被熔融焊料润湿的能力。
电镀锌
电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。
与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层。被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀(或挂镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）。
目前，国内按电镀溶液分类，可分为四大类：
1．氰化物镀锌：
由于(CN)属剧毒，所以环境保护对电镀锌中使用氰化物提出了严格限制，不断促进减少氰化物和取代氰化物电镀锌镀液体系的发展，要求使用低氰(微氰)电镀液。
采用此工艺电镀后，产品质量好，特别是彩镀，经钝化后色彩保持好。
2．锌酸盐镀锌：
此工艺是由氰化物镀锌演化而来的。目前国内形成两大派系，分别为：a)武汉材保所的”DPE”系列；b)广电所的”DE”系列。都属于碱性添加剂的锌酸盐镀锌；PH值为12.5~13。
采用此工艺，镀层晶格结构为柱状，耐腐蚀性好，适合彩色镀锌。
注意：产品出槽后—>水洗—>出光(硝酸+盐酸)—>水洗—>钝化—>水洗—>水洗—>烫干—>烘干—>老化处理(烘箱内80~90℃）。
3．氯化物镀锌
此工艺在电镀行业应用比较广泛，所占比例高达40%。
钝化后(兰白)可以锌代铬(与镀铬相媲美)，特别是在外加水溶性清漆后，外行人是很难辩认出是镀锌还是镀铬的。
此工艺适合于白色钝化(兰白，银白)。
4．硫酸盐镀锌
此工艺适合于连续镀(线材、带材、简单、粗大型零、部件)。成本低廉
热镀锌与冷镀锌的区别
１、主要是生产工艺不同，热镀锌是在锌锅溶液中通过，电镀锌是通过电极反应得到。
2、应用在钢结构上的电镀锌一般防锈效果都不是很好，主要是镀锌量达不到，而且镀锌不均匀，一般两三年就出现生锈现象，质量差的暴露在潮湿环境中十几天就生锈了。
3、冷镀锌的工艺过程：将钢材表面化学清洗处理后放进电镀液中，电镀液含氧化锌。直流电一极接钢材，一极接放在电镀液中的锌板。通电后锌以分子状态置换到钢材表面。如果加光亮剂钝化，则体现彩云状光亮镀层。
4、热镀锌的工艺过程：将钢件或铸件浸入熔融的锌液中在其表面形成锌—铁合金或锌和锌—铁合金覆盖层的工艺过程和方法。
化学镀与电刷镀的区别：
化学镀技术的原理是：化学镀是一种不需要通电，依据氧化还原反应原理，利用强还原剂在含有金属离子的溶液中，将金属离子还原成金属而沉积在各种材料表面形成致密镀层的方法。
化学镀特点是：
1、工艺简单，适应范围广，不需要电源，不需要制作阳极，只要一般操作人员均可操作。
2、镀层与基体的结合强度好。
3、成品率高，成本低，溶液可循环使用，副反应少。
4、无毒，有利于环保。
5、投资少，数百元设备即可，见效快。缺点：成本比电刷镀高30%。
电刷镀是一种电离子沉积过程，是利用电极通过电流，使金属附着在物体表面上，其目的为改变物体表面的特性或尺寸。
电刷镀技术的三个基本特点决定了其在应用上有以下特点：
1、镀层性能好、结合牢固。
2、沉积速度快、工件不变形。
3、施工方便容易掌握。
4、对环境污染小
5、成本低廉、经济效益好。
6、具有广泛的适用性。
化学镀不及电镀、电刷镀沉积速度快！前者阳极形状比较灵活，特别适于局部镀和工件修复；后者阳极材料、形状要求比较高，可获得厚镀层，适于批量生产。但电镀、电刷镀均需电沉积镀层，工艺复杂。
电镀镍和化学镀镍区别
化学镀与电镀从原理上的区别就是电镀需要外加的电流和阳极，而化学镀是依靠在金属表面所发生的
自催化反应。
化学镀镍层是极为均匀的，只要镀液能浸泡得到，溶质交换充分，镀层就会非常均匀，几乎可以达到仿形的效果。
电镀无法对一些形状复杂的工件进行全表面施镀，但化学镀过以对任何形状工件施镀。高磷的化学镀镍层为非晶态，镀层表面没有任何晶体间隙，而电镀层为典型的晶态镀层。电镀因为有外加的电流，所以镀速要比化学镀快得多，同等厚度的镀层电镀要比化学镀提前完成。
化学镀层的结合力要普遍高于电镀层。化学镀由于大部分使用食品级的添加剂，不使用诸如氰化物等有害物质，所以化学镀比电镀要环保一些。化学镀目前市场上只有纯镍磷合金的一种颜色，而电镀可以实现很多色彩。硬铬电镀，是改善模具的表面光亮、硬度.另外可镀光面、亚光面。使其表面光滑亮丽，耐腐蚀、耐高温、抗磨损、防生锈、易脱模、不粘模等功效，经我厂处理的模具，模具可耐高温600-800摄氏度、可达60-65HRC（硬度）光洁度可达GB1031-63-n14标准。在正常保养使用的情况下不易损坏、破裂、脱铬。从而延长使用寿命、提高品质、降低材料成本、提高生产效率.
电镀硬铬的特点以及在机械方面的应用
一、镀铬层
1．性能特点
工程用镀铬层习惯称为“镀硬铬”，它有以下特点：
①耐磨性好，镀铬层随工艺规范不同，可获得不同的硬度400～1200HV。滑动摩擦系数约为钢与铸铁的50％，并有抗粘附性。
②耐腐蚀性较好，镀铬层在轻微的氧化作用下即表面钝化，形成很薄且透明的钝化膜，在常温下长期不变色，对镀铬层起保护作用。
③镀铬层强度随厚度增加而降低，镀铬层与基体结合强度高于自身晶体间结合强度，而抗拉强度与疲劳强度随镀层厚度增加而下降。因此，镀铬层厚度一般应≤0.3mm。
2．镀铬层的应用
①不带底层的镀铬层，抛光后可直接使用。镀层厚度＜12μm用于模具以提高其耐磨性；镀层厚度12～50μm用于液压装置的柱塞，以提高其密封性和耐磨性；对不重要的配合表面，镀层厚度可＞50μm，镀后磨
削达到要求尺寸精度，以补偿磨损量。
②带底镀层的镀铬层多用于较厚的尺寸补偿。先沉积足够厚度的底层金属（如镍可镀厚lmm)，磨光后再镀铬层。最终磨削为成品后，镀铬层应保持在250μm以内。
由于镀铬层脆性较大，不宜承受较大的变形，否则会引起镀层断裂或脱落。因此零件基体金属部分应有足够的强度，能抵抗施加在镀层厚度方向上的所有外力。
除常规镀铬层外，还可以制成松孔镀铬层。其方法是在完成硬铬层后，再对其进行腐蚀处理（如盐酸腐蚀），使镀层表面的微细裂纹加宽，达到表面布满微裂纹，可以有效地储存润滑介质改善润滑状况。在修复滑动轴承轴颈时可以采用。
硬铬电镀，是改善模具的表面光亮、硬度.另外可镀光面、亚光面。使其表面光滑亮丽，耐腐蚀、耐高温、抗磨损、防生锈、易脱模、不粘模等功效，经我厂处理的模具，模具可耐高温600-800摄氏度、可达60-65HRC （硬度）光洁度可达GB1031-63-n14标准。在正常保养使用的情况下不易损坏、破裂、脱铬。从而延长使用寿命、提高品质、降低材料成本、提高生产效率.
化学镀所需仪器:电热恒温水浴锅；8522型恒温磁力搅拌器控温搅拌；增力电动搅拌机。 化学镀工艺流程：机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。 1化学镀预处理 机械粗化：用机械法或化学方法对工件表面进行处理（机械磨损或化学腐蚀），从而在工件表面得到一种微观粗糙的结构，使之由憎水性变为亲水性，以提高镀层与制件表面之间结合力的一种非导电材料化学镀前处理工艺。 1.1 化学除油 镀件材料在存放、运输过程中难免沾有油污，为保证预处理效果，必须首先进行除油处理，去除其表面污物，增加基体表面的亲水性，以确保基体表面能均匀的进行金属表面活化。化学除油试剂分有机除油剂和碱性除油剂两种；有机除油剂为丙酮(或乙醇)等有机溶剂，一般用于无机基体如鳞片状石墨、膨胀石墨、碳纤维等除油；碱性除油剂的配方为：NaOH：80g/l，Na2CO3(无水)：15g/l，Na3PO4：30g/l，洗洁精：5ml/l，用于有机基体如聚乙烯、聚氯乙烯、聚苯乙烯等除油；无论使用哪种除油试剂，作用时都需要进行充分搅拌。 1.2 化学粗化 化学粗化的目的是利用强氧化性试剂的氧化侵蚀作用改变基体表面微观形状，使基体表面形成微孔或刻蚀沟槽,并除去表面其它杂质，提高基体表面的亲水性和形成适当的粗糙度，以增强基体和镀层金属的结合力,以保证镀层有良好的附着力。粗化是影响镀层附着力大小的很关键的工序，若粗化效果不好，就会直接影响后序的活化和化学镀效果。化学粗化试剂的配方为：CrO3：40g/l，浓H2SO4：35g/l，浓H3PO4(85%)：5g/l。化学粗化的本质是对基体表面的轻度腐蚀作用；因此，有机基体采用此处理过程，无机基体因不能被粗化液腐蚀而不需此处理。 1.3 敏化 敏化处理是使粗化后的有机基体(或除油后的无机基体)表面吸附一层具有还原性的二价锡离子Sn2+，以便在随后的活化处理时，将银或钯离子由金属离子还原为具有催化性能的银或钯原子。敏化液配方为：SnCl2·2H2O：20g/l，浓HCl：40ml/l，少量锡粒；加入锡粒的目的是防止二价锡离子的氧化。 1.4 活化 活化处理是化学镀预处理工艺中最关键的步骤, 活化程度的好坏，直接影响后序的施镀效果。化学镀镀前预处理的其它各个工序归根结底都是为了优化活化效果，以保证催化剂在镀件表面附着的均匀性和选择性,从而决定化学镀层与镀件基体的结合力以及镀层本身的连续性。活化处理的目的是使活化液中的钯离子Pd2+或银离子Ag＋离子被镀件基体表面的Sn2+离子还原成金属钯或银微粒并紧附于基体表面，形成均匀催化结晶中心的贵金属层, 使化学镀能自发进行。目前，普遍采用的活化液有银氨活化液和胶体钯活化液两种；化学镀铜比较容易，用银即能催化；化学镀钴、化学镀镍较困难，用银不能催化，必须使用催
化学镀和电镀的知识点电镀镍与化学镀镍的区别 化学镀和电镀的知识点电镀镍与化学镀镍的区别 (2012-05-21 09:46:29) 转载▼ 化学镀和电镀的知识点电镀镍与化学镀镍的区别 1. 化学镀镍层是极为均匀的，只要镀液能浸泡得到，溶质交换充分，镀层就会非常均匀，几乎可以达到仿形的效果。 2. 化学镀目前市场上只有纯镍磷合金的一种颜色，而电镀可以实现很多色彩。 3. 化学镀是依靠在金属表面所发生的自催化反应，化学镀与电镀从原理上的区别就是电镀需要外加的电流和阳极。 4. 化学镀过以对任何形状工件施镀，但电镀无法对一些形状复杂的工件进行全表面施镀。 5. 电镀因为有外加的电流，所以镀速要比化学镀快得我，同等厚度的镀层电镀要比化学镀提前完成。 6. 高磷的化学镀镍层为非晶态，镀层表面没有任何晶体间隙，而电镀层为典型的晶态镀层。 7. 化学镀层的结合力要普遍高于电镀层。 8. 化学镀由于大部分使用食品级的添加剂，不使用诸如氰化
物等有害物质，所以化学镀比电镀要环保一些。关于化学镀镍层的工艺特点 1. 厚度均匀性 厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避免了电镀层由于电流分布不均匀而带来的厚度不均匀，电镀层的厚度在整个零件，尤其是形状复杂的零件上差异很大，在零件的边角和离阳极近的部位，镀层较厚，而在内表面或离阳极远的地方镀层很薄，甚至镀不到，采用化学镀可避免电镀的这一不足。化学镀时，只要零件表面和镀液接触，镀液中消耗的成份能及时得到补充，任何部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。 2. 不存在氢脆的问题 电镀是利用电源能将镍阳离子转换成金属镍沉积到阳极上，用化学还原的方法是使镍阳离子还原成金属镍并沉积在基 体金属表面上，试验表明，镀层中氢的夹入与化学还原反应无关，而与电镀条件有很大关系，通常镀层中的含氢量随电流密度的增加而上升。3. 很多材料和零部件的功能如耐蚀、抗高温氧化性等均是由材料和零部件的表面层体现出来，在一般情况下可以采用某些具有特殊功能的化学镀镍层取代 用其他方法制备的整体实心材料，也可以用廉价的基体材料化学镀镍代替有贵重原材料制造的零部件，因此，化学镀镍
PCB化学镀铜工艺流程解读（一） 化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。PCB孔金属化工艺流程如下： 钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干 一、镀前处理 1．去毛刺 钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。机械化的去毛刺方法是采用去毛刺机。去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。 2．整孔清洁处理 对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。 孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。最常用的清洗液及操作条件列于表如下：
化学镀工艺流程 化学镀是一种在无电流通过的情况下,金属离子在同一溶液中还原剂的作用下通过可控制的氧化还原反应在具有催化表面(催化剂一般为钯、银等贵金属离子的镀件上还原成金属,从而在镀件表面上获得金属沉积层的过程,也称自催化镀或无电镀。化学镀最突出的优点是无论镀件多么复杂,只要溶液能深入的地方即可获得厚度均匀的镀层,且很容易控制镀层厚度。与电镀相比,化学镀具有镀层厚度均匀、针孔少、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点;但化学镀镀层质量不很好,厚度上不去,且可镀的品种不多,故主要用于不适于电镀的特殊场合。 近年来, 化学镀技术得到了越来越广泛的应用,在各种非金属纤维、微球、微粉等粉体材料上施镀成为研究的热点之一;用化学镀方法可以在非金属纤维、微球、微粉镀件表面获得完整的非常薄而均匀的金属或合金层,而且镀层厚度可根据需要确定。这种金属化了的非金属纤维、微球、微粉镀件具有良好的导电性,作为填料混入塑料时能获得较好的防静电性能及电磁屏蔽性能,有可能部分取代金属粉用于电磁波吸收或电磁屏蔽材料。美国国际斯坦福研究所采用在高聚物基体上化学镀铜来研制红外吸收材料。毛倩瑾等采用化学镀的方法对空心微珠进行表面金属化改性研究,发现改性后的空心微珠具有较好的吸波性能,可用于微波吸收材料、轻质磁性材料等领域。 化学镀所需仪器:电热恒温水浴锅;8522型恒温磁力搅拌器控温搅拌;增力电动搅拌机。化学镀工艺流程:机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。 1化学镀预处理 需进行化学镀的镀件一般不溶于水或者难溶于水。化学镀工艺的关键在于预处理,预处理的目的是使镀件表面生成具有显著催化活性效果的金属粒子,这样才能最终在基体表面沉积金属镀层。由于镀件微观表面凸凹不平,必须进行严格的镀前预处理,否则易造成镀层不均匀、密着性差,甚至难于施镀的后果。
电镀镍的特点、性能、用途： 1、电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化 膜，能抵抗大气、碱和某些酸的腐蚀。 2 、电镀镍结晶极其细小，并且具有优良的抛光性能。经抛光的镍镀层可得到镜面般的光泽外表，同时在大 气中可长期保持其光泽。所以，电镀层常用于装饰。 3、镍镀层的硬度比较高，可以提高制品表面的耐磨性，在印刷工业中常用镀镍层来提高铅表面的硬度。 由于金属镍具有较高的化学稳定性，有些化工设备也常用较厚的镇镀层，以防止被介质腐蚀。镀镍层 还广泛的应用在功能性方面，如修复被磨损、被腐蚀的零件，采用刷镀技术进行局部电镀。采用电铸 工艺，用来制造印刷行业的电铸版、唱片模以及其它模具。厚的镀镍层具有良好的耐磨性，可作为耐 磨镀层。尤其是近几年来发展了复合电镀，可沉积出夹有耐磨微粒的复合镍镀层，其硬度和耐磨性比镀 镍层更高。若以石墨或氟化石墨作为分散微粒，则获得的镍-石墨或镍-氟化石墨复合镀层就具有很好的 自润滑性，可用作为润滑镀层。黑镍镀层作为光学仪器的镀覆或装饰镀覆层亦都有着广泛的应用。 4、镀镍的应用面很广，可作为防护装饰性镀层，在钢铁、锌压铸件、铝合金及铜合金表面上，保护基体材 料不受腐蚀或起光亮装饰作用;也常作为其他镀层的中间镀层，在其上再镀一薄层铬，或镀一层仿金层， 其抗蚀性更好，外观更美。在功能性应用方面，在特殊行业的零件上镀镍约1~3mm厚，可达到修复目
的。特别是在连续铸造结晶器、电子元件表面的模具、合金的压铸模具、形状复杂的宇航发动机 部件和微型电子元件的制造等方应用越来越广泛。 5、在电镀中，由于电镀镍具有很多优异性能，其加工量仅次于电镀锌而居第二位，其消耗量占到镍总产量 的10%左右。 化学镀镍的特点、性能、用途： 1、厚度均匀性厚度均匀和均镀能力好是化学镀镍的一大特点，也是应用广泛的原因之一，化学镀镍避 免了电镀层由于电流分布不均匀而带来的厚度不均匀。化学镀时，只要零件表面和镀液接触，镀液中消 耗的成份能及时得到补充，镀件部位的镀层厚度都基本相同，即使凹槽、缝隙、盲孔也是如此。 2、镀件不会渗氢，没有氢脆，化学镀镍后不需要除氢。 3、很多材料和零部件的功能如耐蚀、抗高温氧化性等比电镀镍好。 4、可沉积在各种材料的表面上，例如：钢镍基合金、锌基合金、铝合金、玻璃、陶瓷、塑料、半导体等材 料的表面上，从而为提高这些材料的性能创造了条件。 5、不需要一般电镀所需的直流电机或控制设备。 6、热处理温度低，只要在400℃以下经不同保温时间后，可得到不同的耐蚀性和耐磨性，因此，特别适用 于形状复杂，表面要求耐磨和耐蚀的零部件的功能性镀层等
化学镀镍工艺 化学镀镍机理： 1)原子氢析出机理。原子氢析出机理是1946年提出的，核心是还原镍的物质是原子氢，其反应过程如下： H2P02-+H20→HP032-+H++2H Ni2++2H→Ni+2H+ H2P02-+H++H→2H20+P 2H→H2 水和次磷酸根反应产生了吸附在催化表面上的原子氢，吸附氢在催化表面上还原镍离子。同时，吸附氢在催化表面上也产生磷的还原过程。原子态的氢相互结合也析出氢气。2）电子还原机理(电化学理论)电子还原机理反应过程如下： H2P02-+H20→HP032-+H++2e Ni2++2e→Ni H2P02-+2H++e→2H20+P 2H++2e→H2 酸性溶液中，次磷酸根与水反应产生的电子使镍离子还原成金属镍。在此过程中电子也同时使少部分磷得到还原。 3）正负氢离子机理。该理论最大特点在于，次磷酸根离子与磷相连的氢离解产生还原性非常强的负氢离子，还原镍离子、次磷酸根后自身分解为氢气。 H2P02-+H20→HP032-+H++H- Ni2++2H-→Ni+H2 H2P02-+2H++H-→2H20+P +1/2H2 H-+H+→H2 分析上述机理，可以发现核心在于次磷酸根的P-H键。次磷酸根的空间结构是以磷为中心的空间四面体。空间四面体的4个角顶分别被氧原子和氢原子占据，其分子结构式为： 各种化学镀镍反应机理中共同点是P-H键的断裂。P-H键吸附在金属镍表面的活性点上，在镍的催化作用下，P-H键发生断裂。如果次磷酸根的两个P-H键同时被吸附在镍表面的活性点上，键的断裂难以发生，只会造成亚磷酸盐缓慢生成。对于P-H键断裂后，P-H间共用电子对的去向，各种理论具有不同的解释。如电子在磷、氢之间平均分配，这就是原子氢析出理论；如果电子都转移至氢，则属于正负氢理论；而电子还原机理则认为电子自由游离出来参与还原反应。因此，可以根据化学镀镍机理的核心对各种宏观工艺问题进行分析解释。 化学镀镍工艺过程 化学镀镍前处理工艺 一：除油：
化学镀镍配方成分分析，镀镍原理及工艺技术导读：本文详细介绍了化学镍的研究背景，分类，原理及工艺等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 禾川化学引进国外配方破译技术，专业从事化学镍成分分析、配方还原、研发外包服务，为化学镍相关企业提供一整套配方技术解决方案。 一、背景 化学镀镍也叫做无电解镀镍，是在含有特定金属盐和还原剂的溶液中进行自催化反应，析出金属并在基材表面沉积形成表面金属镀层的一种优良的成膜技术。化学镀镍工艺简便，成本低廉，镀层厚度均匀，可大面积涂覆，镀层可焊姓良好，若配合适当的前处理工艺，可以在高强铝合金和超细晶铝合金等材料上获得性能良好的镀层，因此在表面工程和精细加工领域得到了广泛应用。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 二、化学镀工艺 化学镀工艺流程为：试样打磨-清洗-封孔-布轮抛光-化学除油-水洗-硝酸除锈-水洗-活化-化学镀-水洗-钝化-水洗-热水封闭-吹干。
图1 化学镀的工艺流程图 三、化学镀镍分类 化学镀镍的分类方法种类多种多样，采用不同的分类规则就有不同的分类法。 四、化学镀镍原理 目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应，已经提出的理论有羟基-镍离子配位理论、氢化物理论、电化学理论和原子氢态理论等，其中以原子氢态理论得到最为广泛的认同。 该理论认为还原镍的物质实质上就是原子氢。在以次亚磷酸盐为还原剂还原Ni2+时，可以以下式子表示其总反应： 3NaH2PO2+3H2O+NiSO4→3NaH2PO3+H2SO4+2H2+Ni（1） 也可表达为： Ni2++H2PO2-+H2O→H2PO3-+2H++Ni（2）
PCB化学镀铜工艺流程解读 化学镀铜(Electroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。PCB孔金属化工艺流程如下： 钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干 一、镀前处理 1．去毛刺 钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。机械化的去毛刺方法是采用去毛刺机。去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。 2．整孔清洁处理 对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。 孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。最常用的清洗液及操作条件列于表如下：
机械公司简介范文5篇 环新机械制造有限公司 杭州三共机械有限公司 瑞安市永安机械有限公司 我公司不断致力于产品的技术创新及新产品的研发，目前公司不仅拥有传统的DZ、DZJ系列振动桩锤，同时通过自主创新研发出了减震胶变矩系列及液压振动锤等各种类型的振动桩锤以满足不同条件下施工的需要。强大的技术实力使我们在产品研发上不断推陈出新，我司生产的联动锤DZJ-400、DZJ-480、DZJ-600在实际应用中刷新了国内电振动锤的记录。 “永安”牌振动打桩锤各系列产品的足迹已遍布全国各地，二十多年以来，公司始终秉持以“为客户创造价值”为终极目标，以市场为导向，以满足、服务客户为宗旨。自产品进入市场以来，我公司的产品在国内300多座大型桥梁如杭州湾跨海大桥，厦门集美跨海大桥，青岛海湾大桥，南京大胜关长江大桥，钱江九桥、厦漳跨海大桥、内蒙古包头黄河大桥、宁波金塘跨海大桥等)的基建工程中被广泛应用,并在俄罗斯海参威跨海大桥、马来西亚沐胶燃媒电站工程、东埔寨KohPuos大桥、南美厄瓜多尔等其他国家重点工程中获得了客户的高度赞赏。产品远销日本、韩国、台湾、埃及、马来西亚、厄瓜多尔、俄罗斯、菲律宾、利比里亚、印尼、赤道几内亚、加纳、越南等多个国家和地区，公司以领先的技术及优良的性能在业界获得了一致好评。 公司在广东、黑龙江等地区设有办事处，为更方便快捷地为各地客户提供全方位的服务，公司还将扩大规模，在全国多个城市设立办事处，更大限度地满足客户的需求。 在国内同行业中，本公司率先通过ISO9001国际标准质量管理体系认证。2010年，我们与国际液压振动锤巨头荷兰ICE公司建立了
合作关系，并已在福建福鼎建立了液压振动锤生产基地。福建新永安机械有限公司厂区占地面积13500余平方米，4000余平方米的研发中心和4500平方米的厂房并购置数控加工中心等高端设备建立现代化流水线，顶尖的技术和成熟的管理模式让我们稳步向前，我们向着世界级的桩工机械类企业看齐，努力把中国制造的旗帜插遍世界。以创新为动力，力擎成熟顶尖的专业技术;以品牌经营为核心，满怀全球眼光的经营韬略，力求为客户创造“安全、可靠、专业、高效”的桩工机械产品，把“永安”打造成一个国际一流的桩工机械品牌。 徐工集团成立于1989年3月，25年来始终保持中国工程机械行业排头兵的地位，目前位居世界工程机械行业第5位，中国500强企业第150位，中国制造业500强第55位，是中国工程机械行业规模最大、产品品种与系列最齐全、最具竞争力和影响力的大型企业集团。 朔马珞(上海)机械设备有限公司是SomeroEnterprises,Inc.在国内的销售公司。公司位于上海市青浦区。企业致力于将欧美混凝土地坪行业的先进施工、检测经验引入国内，全面提升国内地坪施工质量，推动国内行业健康发展。 朔马珞(上海)机械设备有限公司销售的主要产品包括美国朔马珞公司生产制造的各种系列混凝土激光整平机、混凝土激光刮平机和各种类型混凝土施工机械。 针对客户所购买的产品类型，朔马珞提供7×24小时的技术服务支持和设备质保。同时，朔马珞还能根据客户要求，为客户提供地坪施工质量的检测服务，并出具具有美国FACE公司和朔马珞公司认可的地面平整度检测证书。 成立于1986年的朔马珞公司是一家在伦敦证交所上市的上市公司，企业产品拥有多项发明专利，其两轮手扶式和四轮驾驶式激光整平机在国内具有领先的市场份额。 凭借持续创新，企业在2007年美国拉斯维加斯的世界混凝土展(WorldofConcrete)上获得最具创新力产品创新奖。
无电镀 14.1 无电镀(Electroless Plating) 无电镀又称之为化学镀(chemical plating)或自身催化电镀(autocatalyticplating)。无电镀是指于水溶液中之金属离子被在控制之环境下，予以化学还元，而不需电力镀在基材(substrate)上。ASTM B374之标准定义为Autocatalyticplating －〝deposition of a metallic coating by a controlled chemicalreduction that is catalyzed by the metal or alloy being deposited〞。其过程(process)不同于浸镀(immersion plating)，它的金属镀层是连续的(continu-ous)、自身具有催化性的(autocatalytic)。 14.2 无电镀的特性 优点： 1. 镀层非常均匀，也就是均一性(throwing power)非常好，因它没有电流分布不均的困难，镀件内外都显出均匀，锐边及角等节状镀层(nodular deposits )情形可完全消除。 2.镀层孔率较少，其耐蚀性比电镀为佳。 3.电源、电器接线、导电棒、汇流及电器仪表都可省略，减少装架及各种附属设备。 4 可镀在非导体上(需做适当前处理)。 5 镀层具有独特的物理、化学、机械性质及磁性。 6 复合镀层(co-deposit)，多元合金(polyalloy)可形成。 7 密着性、耐磨性良好。 8操作较简单。 9精密零件、管子、深孔内部可完全镀上。应用在如轴心、半导体制造。 10制品与导体接触也可完全镀上。 缺点： 1.价格较贵。 2.镀层厚度受限制(理论上应无限制)。 3.工业上应用较多、装饰性光泽较不易达成。 应用： 1. 非导体的电镀，如塑料电镀。 2. 精密零件，如轴心。 3. 半导体、印刷电路板、电子零件。 4. 须特别耐蚀的化学机械零件，如管件内部。 5. 复合、多元合金镀层制作。 14.3 无电镀浴的组成及其作用 1.金属离子(metal ions)为镀层金属的来源。 2.还元剂(reducing agent)：将金属离子还原成金属。 3. 催化剂(catalyst)：使基材表面具有催化性。 4.错合剂(complexing agent)：防止氢氧化物沉淀、调节析出速率、防止镀浴分解，使镀浴安定。 5. 安定剂(stabilizer)：吸着微粒杂质防止镀浴自然分解，以延长镀浴寿命。 6. 缓冲剂(buffer)：控制pH值在操作范围内。
一次化学镀厚铜孔金属化工艺 不用电镀铜的一次化学镀厚铜进行双面板和多层板孔金属化，可以显著缩短加工周期，降低生产成本，用此种工艺方法很容易作出高精度的印制板。通过实践证明一次化学镀厚铜的金属化孔可靠性要超过电镀铜，因为一次化学镀厚铜孔内镀层厚度非常均匀，不存在应力集中，特别是对于高密度的印制板小孔金属化（φ0.5以下的孔），对电镀来讲很难达到孔内镀层厚度均匀一致，而用化学镀铜的方法则是轻而易举的事，下面介绍双面和多层板一次化学镀厚铜的生产工艺。 5.1 双面印制板一次化学镀厚铜 1）用液体感光胶（抗电镀印料）制作双面电路图形。然后蚀刻图形。液体感光胶可以用网印或幕帘式涂布，幕帘法生产效率高，而且涂层均匀无砂眼，网印法易产生气孔砂眼。液体抗电镀感光胶分辨率非常高，显影无底层。很容易得到精细的电路图形。价格比干膜便宜。蚀刻电路图形之后用5％NaOH去除感光胶层。 2）网印或幕帘式涂布液体感光阻焊剂，制出阻焊图形 3）再用液体感光胶涂布板面，用阻焊底片再次曝光，显影，使孔位焊盘铜裸露出来。 4）钻孔 5）化学镀厚铜。 1.酸性除油3分钟 2.H2SO4/H2O2粗化3分钟 3.预浸处理1分钟 4.胶体钯处理3分钟②③④⑤⑥⑦ ①- ④处理液均为酸性溶液，板面上的液体感光胶层不会破坏，其结果是保护板面不受浸蚀，在进行活化时，孔内和板面上的感光胶层吸附了胶体钯。 ⑤5％NaOH处理3分钟，然后水冲洗板面上的感光层，连同感光胶上的胶体钯一同被碱溶解下来。孔内的胶体钯仍然保留。 ⑥1％NaOH处理1分钟，然后水冲洗，进一步去除板面上的残胶。 ⑦化学镀厚铜4小时，铜层厚度可达到20微米，化学镀铜过程中自动分析自动补加化学成份。适用于连续化学镀厚铜的配方： CuSO4.5H2O 10g/1 EDTA.2Na 40 g/1 NaOH 15 g/1 双联呲啶10mg/1 CN-10mg/1 操作条件：温度600C,化学镀铜过程中，通空气搅拌化学镀铜溶液，并连续过滤。自动控制PH和Cu+1离子含量。
1、基本步骤 脱脂→水洗→中和→水洗→微蚀→水洗→预浸→钯活化→吹气搅拌水洗→无电镍→热水洗→ 无电金→回收水洗→后处理水洗→干燥 2、无电镍 A. 一般无电镍分为“置换式”与“自我催化”式其配方极多，但不论何者仍以高温镀层质量较佳 B. 一般常用镍盐为氯化镍(Nickel Chloride) C. 一般常用还原剂有次磷酸盐类(Hypophosphite)/甲醛(Formaldehyde)/联氨 (Hydrazine)/硼氩化合物(Borohydride)/硼氢化合物(Amine Borane) D. 螯合剂以柠檬酸盐(Citrate)最常见。 E. 槽液酸碱度需调整控制，传统使用氨水(Amonia)，也有配方使用三乙醇氨(Triethanol Amine)，除可调整PH及比氨水在高温下稳定，同时具有与柠檬酸钠结合共为镍金属螯合剂，使镍可顺利有效地沉积于镀件上。 F. 选用次磷二氢钠除了可降低污染问题，其所含磷对镀层质量也有极大影率。 G. 此为化学镍槽其中一种配方。 配方特性分析： a. PH值影响：PH低于8会有混浊现像发生，PH高于10会有分解发生，对磷含量及沉积速率及磷含量并无明显影响。 b.温度影响：温度影响析出速率很大，低于70°C反应缓慢，高于95°C 速率快而无法控制.90°C最佳。 c.组成浓度中柠檬酸钠含量高，螯合剂浓度提高，沉积速率随之下降，磷含量则随螯合剂浓度增加而升高，三乙醇氨系统磷含量甚至可高到15.5%上下。 d.还原剂次磷酸二氢钠浓度增加沉积速率随之增加，但超过0.37M后槽液有分解现像，因此其浓度不可过高，过高反而有害。磷含量则和还原剂间没有明确关系，因此一般浓度控制在O.1M左右较洽当。
除泥清洁器 1、除泥清洁器是钻井作业中的第三级固控设备，主要用来除去钻井液中粒径为20－40 μm的固相颗粒。在多年的实践应用基础上，经过多次革新，该型除泥清洁器技术性能可靠，处理效果好，水力旋流器使用寿命长，性能稳定，适用于油田各类型钻机配套使用。 水力旋流器进出口采用快速连接，非常便于更换与维护。 2、主要技术参数 型号ZQJ100×12ZQJ125×12旋流器公称直径100 mm125 mm 工作压力0.2～0.45 MPa0.2～0.45 MPa 处理量160-200 m3/h160-220 m3/h 筛网尺寸1240×585 mm1240×585 mm 筛网规格120-200 目(mesh)120-200 目(mesh) 进液管通径6″6″ 排液管通径8″8″ 电机功率 1.1 kW 1.1 kW 质量720 kg790 kg 外形尺寸2010×1175×20852010×1175×2085
除砂清洁器 1、除砂器是钻井作业中的第二级固控设备，主要用来除去钻井液中粒径为40－74μm的有害固相颗粒。利用离心沉降工作原理，悬浮颗粒受到离心加速度的作用后可从液体中分离出来。 2、主要技术参数 型号ZQJ300×2ZQJ250×2旋流锥筒公称直径300 mm250 mm 工作压力0.2～0.45 MPa0.2～0.45 MPa 处理量240 m3/h200 m3/h 筛网尺寸1240×585 mm1240×585 mm 筛网规格120~200 目120~200 目 进液管直径6″6″ 排液管直径8″8″ 电机功率 1.1kW 1.1 kW 质量760kg690 kg 外形尺寸1630×1136×21901580×1100×2190
化学镀铜的目的及工艺流程介绍 化学镀铜（Eletcroless Plating Copper）通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。 化学镀铜的主要目的是在非导体材料表面形成导电层，目前在印刷电路板孔金属化和塑料电镀前的化学镀铜已广泛应用。化学镀铜层的物理化学性质与电镀法所得铜层基本相似。化学镀铜的主盐通常采用硫酸铜，使用的还原剂有甲醛、肼、次磷酸钠、硼氢化钠等，但生产中使用最普遍的是甲醛。 化学镀铜的工艺流程： 一、镀前处理 1．去毛刺 钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。机械化的去毛刺方法是采用去毛刺机。去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。 2．整孔清洁处理 对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。如果某些部位不清洁，就会影响化学镀铜层和印制导
设备公司简介范文 设备公司简介范文1 浙江中创数控设备有限公司成立于1999年，开始以PCB，电路板，单片机控制板及机械主板开发和生产，至今发展到拥有多系列自主研发，生产，销售产品的高新科技企业;公司机构人员素质高，上进，产品技术含量高，敢于创新。质量管理体系完善，售后服务良好。专业的人才队伍,从软件开发,到硬件设计制造。公司引进先进的管理理念和激励机制,结合实际,以逐步形成一套独特的管理模式.以开放的心态,与各科研机构,紧密合作,为公司构建了坚实的技术平台.本公司秉持服务第一,顾客至上的经营宗旨,持质量第一，不断创新的经营理念，以高质量的产品及完善的售后服务满足客户! 设备公司简介范文2 杭州聚英样本有限公司坐落在有中国家纺基地之称的浙江省杭州余杭，是一家专业制作沙发布、窗帘布等家纺面料样本的加工生产制造性企业。每日可生产样本1000多本，从设计、拍照、印刷到装订、检验及最后交货一般不超过一周时间。 本公司设有专业的摄影棚，可布置数十种拍摄场景，根据家纺面料不同风格自由选择不同的拍摄场景。本公司还设有专业样本设计部，对样本图片进行处理及样本形式的设计。在处理图片和文字方面，注重每一个细节，力求图片更美观大方，文字字体及色彩更搭配样本整体，最大限度展示面料的美感;本公司可设计多种形式的样本。目前本公司制
作的样本以大小翻盖样本、PVC样本、风帆式吊卡等形式为主，另外还为多家工厂及经销商专门设计多种个性化的样本形式。对样本的设计与制作，我们看到的是样本对面料销量的影响，而不仅仅是局限于对样本本身的简单交付。 聚天下英才，倡一流服务，创优秀品牌。本公司拥有高素质员工，为客户提供优质、快速、高效的服务，最大限度减少客户的工作量，创造客户与公司的双赢局面。 设备公司简介范文3 广州工文试验设备有限公司是一家集科研、设计试验设备的专业性企业。技术力量雄厚，不断改进和提高产品结构，学习和借鉴欧美等国家先进理念，产品在结构、品质、功能、实用性方面，处理国内领先水平，畅销国内外。 公司产品全面实现了LED和LCD控制的数字化和广泛用了智能型仪表控制，在设计中融入了固态技术、模糊控制理论、能量调节理论等新技术，保证了试验设备良好的控制性能指标和节能降耗的目标。 工文公司遵循技术为先、质量第一、服务优良、用户满意的原则，广泛为航空、航天、造船、汽车、摩托车、通讯、化工及科研单位提供了大量优质产品，深受广大用户的好评，素有试验设备行业之新秀的美称。 公司奉行以质量求生存，以科技求发展，以管理求效益，以服务求信誉的质量方针，并愿随时按您的需要设计、制造各种产品和特殊要求的非标产品，积极的与用户进行全方位合作。
化学镀镍与电镀镍工艺及相互之间的区别 1 电镀镍 电镀是一种电化学过程，也是一种氧化还原过程。电镀镍是将零件浸入镍盐的溶液中作为阴极，金属镍板作为阳极，接通直流电源后，在零件上就会沉积出金属镍镀层。电镀镍的配方及工艺条件见表1。 电镀镍的工艺流程为：①清洗金属化瓷件；②稀盐酸浸泡；③冲净；④浸入镀液； ⑤调节电流进行电镀； ⑥自镀液中取出；⑦冲净；⑧去离子水设备煮；⑨烘干。 表1 电镀镍的配方及工艺条件 成分含量/g/L 温度 /0C PH值电流密度 /A/dm2 硫酸镍硫酸镁硼酸氯化钠 100-170 21－30 14－30 4－12 室温5－6 0.5 电镀镍的优点是镀层结晶细致，平滑光亮，内应力较小，与陶瓷金属化层结合力强。电镀镍的缺点是：①受金属化瓷件表面的清洁和镀液纯净程度的影响大，造成电镀后金属化瓷件的缺陷较多，例如起皮，起泡，麻点，黑点等；②极易受电镀挂具和在镀缸中位置不同的影响，造成均镀能力差，此外金属化瓷件之间的相互遮挡也会造成瓷件表面有阴阳面的现象；③对于形状复杂或有细小的深孔或盲孔的瓷件不能获得较好的电镀表面；④需要用镍丝捆绑金属化瓷件，对于形状复杂、尺寸较小、数量多的生产情况下，需耗费大量的人力。 2 化学镀镍 化学镀镍又称无电镀或自催化镀，它是一种不加外在电流的情况下，利用还原剂在活化零件表面上自催化还原沉积得到镍层，当镍层沉积到活化的零件表面后由于镍具有自催化能力，所以该过程将自动进行下去。一般化学镀镍得到的为合金镀层，常见的是Ni-P合金和Ni-B合金。相较Ni-P合金而言，Ni—B合金的熔焊能力更好，共晶温度高，内应力较小，是一种更为理想的化学镀镍方式。但本文着重讨论的是Ni-P合金镀层。 化学镀镍的配方及工艺条件见表2。 表2化学镀镍的配方及工艺条件 成分含量/g/L 温度 /0C PH值 硫酸镍次磷酸钠柠檬酸钠氯化铵 45－50 45－60 20－30 5－8 85 9.5 化学镀镍的工艺流程为：①清洗金属化瓷件；②去离子水设备冲洗；③活化液浸泡；④冲净；⑤还原液浸泡；⑥浸入镀液并不时调节pH值；⑦自镀液中取出；
简介 化学镀简介 化学镀 一、化学镀（chemical plating） 化学镀是一种新型的金属表面处理技术，该技术以其工艺简便、节能、环保日益受到人们的关注。化学镀使用范围很广，镀金层均匀、装饰性好。在防护性能方面，能提高产品的耐蚀性和使用寿命；在功能性方面，能提高加工件的耐磨导电性、润滑性能等特殊功能，因而成为全世界表面处理技术的一个发展。 化学镀技术是在金属的催化作用下，通过可控制的氧化还原反应产生金属的沉积过程。与电镀相比，化学镀技术具有镀层均匀、针孔小、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点。另外，由于化学镀技术废液排放少，对环境污染小以及成本较低，在许多领域已逐步取代电镀，成为一种环保型的表面处理工艺。目前，化学镀技术已在电子、阀门制造、机械、石油化工、汽车、航空航天等工业中得到广泛的应用。 二、化学镀原理 化学浸镀（简称化学镀）技术的原理是：化学镀是一种不需要通电，依据氧化还原反应原理，利用强还原剂在含有金属离子的溶液中，将金属离子还原成金属而沉积在各种材料表面形成致密镀层的方法。化学镀常用溶液：化学镀银、镀镍、镀铜、镀钴、镀镍磷液、镀镍磷硼液等。 目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应，已经提出的理论有“原子氢态理论”、“氢化物理论”和“电化学理论”等。在这几种理论中，得到广泛承认的是“原子氢态理论”。 三、对非金属的化学镀需要敏化活化处理 敏化就是使非金属表面形成一层具有还原作用的还原液体膜。这种具有还原作用的处理液就是敏化剂。好的敏化效果要求具有还原作用的离子在一定条件下能较长时间保持其还原能力，并且能控制其还原反应的速度，要点是敏化所要还原出来的不是连续的镀层，而只是活化点。目前最适合的还原剂只有氯化亚锡。目前，对于非金属化学镀镍用得最多的是Pd活化工艺。当吸附有Sn的非金属表面接触到Pd活化液时，Pd会被Sn还原而沉积到非金属表面形成活化中心，从而顺利进行化学镀。
镀镍工艺 一、镀镍概述 在零件上镀镍可以使零件具有优良的耐蚀性、耐磨性、可焊性以及高硬度等优点，满足零件的使用要求，提高零件的使用寿命。 镀镍通常可以采用化学镀镍，也可以采用电镀或刷镀。化学镀与电镀相比具有显著的优点：1.具有广泛的覆盖能力，对于复杂零件的各个部位可以得到较均匀的镀层；2.具有比电镀优良得多的深镀能力，可以大大地减少镀件盲孔、深孔内的无镀层现象。 刷镀是最近几年发展起来的一种新工艺，它的最大优点是不用镀槽，而且沉积速度较快。由于它设备筒单，操作方便，可以选择多种镀层，而且具有较高的结合强度等优点，所以在航空、船舶、铁路、电子及机械和各种车辆的维修中广泛应用，是目前国家推广的一种新工艺。 但是，刷镀在很多场台下，如修理大批量、大面积镀层的一些零件，生产率显然不是很高，而且同化学镀相比较，刷镀的镀层深镀也明显不如化学镀。而且化学镀镍层具有比电镀和刷镀优良得多的耐蚀性、耐磨性、可焊性以及镀层厚度均匀、硬度高等优点。 化学镀镍通常是在高温(70～90C)下操作，虽然镍的沉积速度较快，但工艺控制困难，能耗高，镀液易挥发、稳定性差，次亚磷酸盐的利用率低；同时高温操作对软化点低和高温下易变形的材料(如塑料等)施镀，会引起基体的变形和改性，这就限制了它的进一学镀镍研究的重要方向之一，也是一个备受重视的课题。 二、化学镀镍的特点
低温化学镀镍与高温化学镀镲的基础镀液大致相同，但由于温度的降低，根据Arrhenius方程，镍的沉积速度将大为降低，因此，低温化学镀镍须在碱性条件下进行，这是低温化学镀镍的一个特点，同时，加速剂显得更为重要，因为在碱性条件下，Ni 极易与OH 形成溶度积较小的Ni(OH)2沉淀，因而，对络合剂的选择相对高温化学镀镍而言更为严格。 三、镀镍的方法 1、改变络合剂 络合剂的选择对于化学镀镍低温操作有很大的影响。能否实现低温化学镀镰主要取决于镀液中镍离子还原的活化能的降低，传统的方法主要通过选择合适的络台剂来实现。目前，在低温化学镀镍中使用的络合剂大致有焦磷酸盐、柠檬酸盐和乳酸盐等。 在低温化学镀镍技术中，络合剂的选择取决于其与镍离子形成的综合物的稳定性，其稳定性决定了低温镍的镀速与镀层的质量。一般来说，与镍离子络台稳定性较大的络合剂，如柠檬酸钠，会造成镀速的下降，但同时减小镀层晶粒尺寸，有利于镀层耐蚀性的提高；与镍离子络合稳定性较小的络合剂，如焦磷酸钠，会造成镀速的提高，但同时使镀层晶粒尺寸增大，导致镀层耐蚀性的降低；因而在选择络合剂时，须考虑络合剂与镍离子是否形成螯合物，以及螯合环的大小、配位电子的电负性、空间位阻等对络合物稳定性有影响的因素。从目前文献报道来看，50C以下的化学镀镍工艺，镍的沉积速度一般在10~m/h左右，这与实施工业化生产还有一定距离，因此，寻求更合适的络合剂或多种络合剂组合使用将是化学镀镍低温化研究的重点。 2、使用加速剂
1.目前镀锌与发蓝两种防锈功能比较强？那种成本比较低？ 钢制件的表面发黑处理，也有被称之为发蓝的。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。碱性发黑细分出来，又有一次发黑和两次发黑的区别。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关。 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 钢铁零件的表面进行发蓝处理，就能大大增强抗蚀能力，延长使用寿命。像武器、弹簧、钢丝等常用此法。基本原理是铁在含有氧化剂和苛性钠的混合溶液中，一定温度下经一定时间后，反应生成亚铁酸钠(Na2FeO2)和铁酸钠(Na2Fe2O4)，亚铁酸钠与铁酸钠又相互作用生成四氧化三铁氧化膜。 但传统的常温发蓝工艺存在着附着力和耐磨性差的缺点。 锌镀层对铁基体既有机械保护作用，又有电化学保护作用，抗腐蚀性能良好。 镀锌工艺：分热镀锌、冷镀锌等，而且现在还要无氰化物镀锌。而且镀锌废水处理是个问题。 电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。 与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层。被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀(或挂镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）。 目前，国内按电镀溶液分类，可分为四大类： 1．氰化物镀锌： 由于(CN)属剧毒，所以环境保护对电镀锌中使用氰化物提出了严格限制，不断促进减少氰化物和取代氰化物电镀锌镀液体系的发展，要求使用低氰(微氰)电镀液。 采用此工艺电镀后，产品质量好，特别是彩镀，经钝化后色彩保持好。 2．锌酸盐镀锌：
