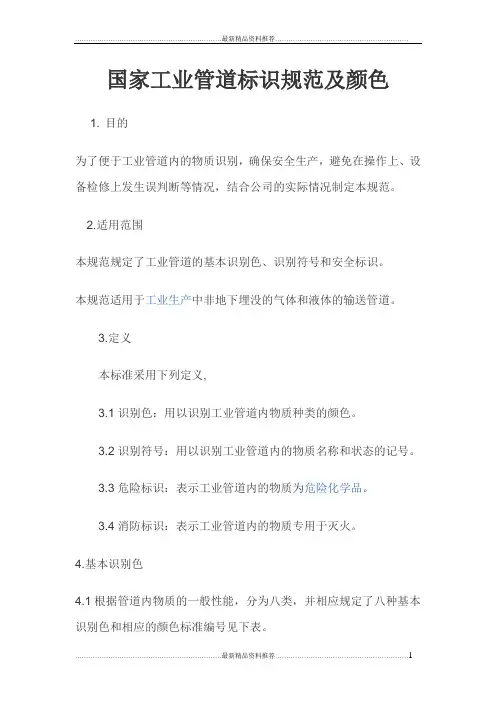

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

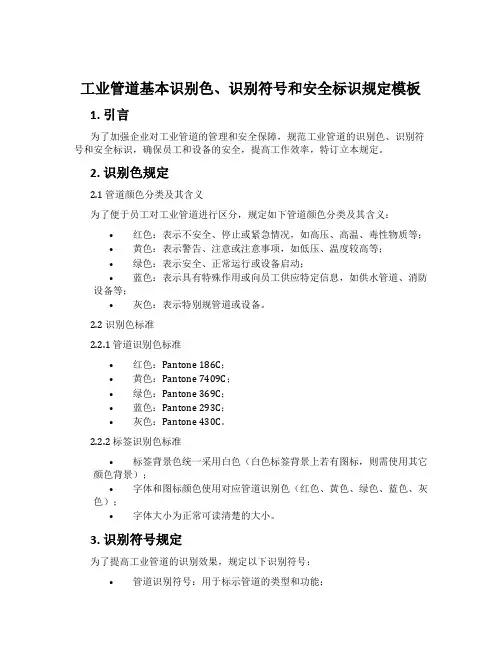

工业管道基本识别色、识别符号和安全标识规定模板1. 引言为了加强企业对工业管道的管理和安全保障，规范工业管道的识别色、识别符号和安全标识，确保员工和设备的安全，提高工作效率，特订立本规定。
2. 识别色规定2.1 管道颜色分类及其含义为了便于员工对工业管道进行区分，规定如下管道颜色分类及其含义：•红色：表示不安全、停止或紧急情况，如高压、高温、毒性物质等；•黄色：表示警告、注意或注意事项，如低压、温度较高等；•绿色：表示安全、正常运行或设备启动；•蓝色：表示具有特殊作用或向员工供应特定信息，如供水管道、消防设备等；•灰色：表示特别规管道或设备。
2.2 识别色标准2.2.1 管道识别色标准•红色：Pantone 186C；•黄色：Pantone 7409C；•绿色：Pantone 369C；•蓝色：Pantone 293C；•灰色：Pantone 430C。
2.2.2 标签识别色标准•标签背景色统一采用白色（白色标签背景上若有图标，则需使用其它颜色背景）；•字体和图标颜色使用对应管道识别色（红色、黄色、绿色、蓝色、灰色）；•字体大小为正常可读清楚的大小。
3. 识别符号规定为了提高工业管道的识别效果，规定以下识别符号：•管道识别符号：用于标示管道的类型和功能；•设备识别符号：用于标示连接在管道上的设备；•方向箭头符号：用于标示流体或气体的流动方向。
符号设计应符合以下原则：•简洁明白，便于辨识；•符号应具备统一性，避开多种符号混用；•符号应搭配管道颜色使用。
4. 安全标识规定4.1 安全标识内容的设计要求•安全标识应简洁明确，符合国家相关标准和规定；•安全标识应具备统一性，避开不同标识间产生混淆；•安全标识应搭配管道颜色和识别符号使用。
4.2 安全标识的种类和标识位置依据不同的安全需求，应设置相应的安全标识，并在以下位置进行标识：•逆止阀、隔离阀、紧急迫断按钮等安全装置上设置相应安全标识；•管道及设备相近进行明显可见的标识。

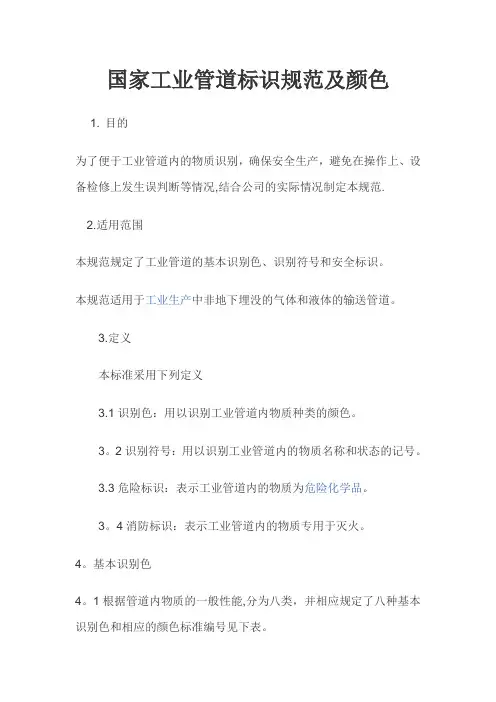

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3。
2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3。
4消防标识：表示工业管道内的物质专用于灭火。
4。
基本识别色4。
1根据管道内物质的一般性能,分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑—氧淡黄PB064。
2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a）管道全长上标识;b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识.4.3当采用4。
2中b）、c)、d）、e）方法时,两个标识之间的最小距离应为10m。
4. 4 4。
2中c)、d)、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4。
5当管道采用4。
2中b)，c），d），e）基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。
1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇.b）化学分子式.例如：N2、H2SO4、CH3OH。
5。
2 物质流向的标识5。
2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

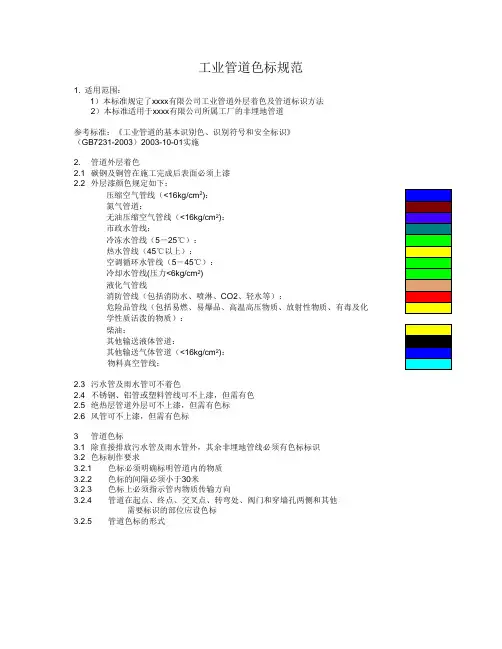

工业管道色标规范1. 适用范围：1）本标准规定了xxxx有限公司工业管道外层着色及管道标识方法2）本标准适用于xxxx有限公司所属工厂的非埋地管道参考标准：《工业管道的基本识别色、识别符号和安全标识》（GB7231-2003）2003-10-01实施2. 管道外层着色2.1 碳钢及铜管在施工完成后表面必须上漆2.2 外层漆颜色规定如下：压缩空气管线（<16kg/cm2)：氮气管道：无油压缩空气管线（<16kg/cm2)：市政水管线：冷冻水管线（5－25℃）：热水管线（45℃以上）：空调循环水管线（5－45℃）：冷却水管线(压力<6kg/cm2)液化气管线消防管线（包括消防水、喷淋、CO2、轻水等）：危险品管线（包括易燃、易爆品、高温高压物质、放射性物质、有毒及化学性质活泼的物质）：柴油：其他输送液体管道：其他输送气体管道（<16kg/cm2)：物料真空管线：2.3 污水管及雨水管可不着色2.4 不锈钢、铝管或塑料管线可不上漆，但需有色2.5 绝热层管道外层可不上漆，但需有色标2.6 风管可不上漆，但需有色标3 管道色标3.1 除直接排放污水管及雨水管外，其余非埋地管线必须有色标标识3.2 色标制作要求3.2.1 色标必须明确标明管道内的物质3.2.2 色标的间隔必须小于30米3.2.3 色标上必须指示管内物质传输方向3.2.4 管道在起点、终点、交叉点、转弯处、阀门和穿墙孔两侧和其他需要标识的部位应设色标3.2.5 管道色标的形式3.2.5.1 输送液体管道外径或绝热层外径大于57毫米，采用上图方式一3.2.5.2 输送液体管道外径或绝热层外径小于57毫米，采用上图方式二3.2.5.3 风管采用上图方式三3.2.5.4 输送气体管道外径或绝热层外径大于57毫米，采用上图方式四3.2.5.5 输送气体管道外径或绝热层外径小于57毫米，采用上图方式二3.2.6 色标的放置与字体的尺寸图例中字体的尺寸管道或绝热层外径A色带长度B字体高度英寸毫米英寸毫米英寸毫米3/4以下19以下8 200 根据周长调整3/4 至1-1/4 19 至32 8 200 1/2 12 1-1/2 至2 38 至57 8 200 3/4 19 2-1/2 至6 64 至159 12 300 1-1/4 328 至10 200 至279 24 600 1-1/2 3810 以上279以上32 800 3-1/2 893.3 色标的底色与字的颜色管道类型压缩空气管线（<16kg/cm 2)：氮气管道：无油压缩空气管线（<16kg/cm 2)：市政水管线：冷冻水管线（5－25℃）：热水管线（45℃以上）：空调循环水管线（5－45℃）：冷却水管线(压力<6kg/cm 2)液化气管线消防管线（包括消防水、喷淋、CO2、轻水等）：危险品管线(包括易燃、易爆品、高温高压物质、放射性物质、有毒及化学性质活泼的物质）：柴油：其他输送液体管道：其他输送气体管道（<16kg/cm 2)：物料真空管线：4. 风管色标4.1 输送含易燃、易爆品、高温高压物质、放射性物质、有毒及化学性质活泼物质的 风管应采用黄底黑字4.2 通风管道及输送非危险品且在传输过程中无潜在危险产生的气体管道采用绿底白字 4.3 风管色带长度为800毫米，字体高度为89毫米。

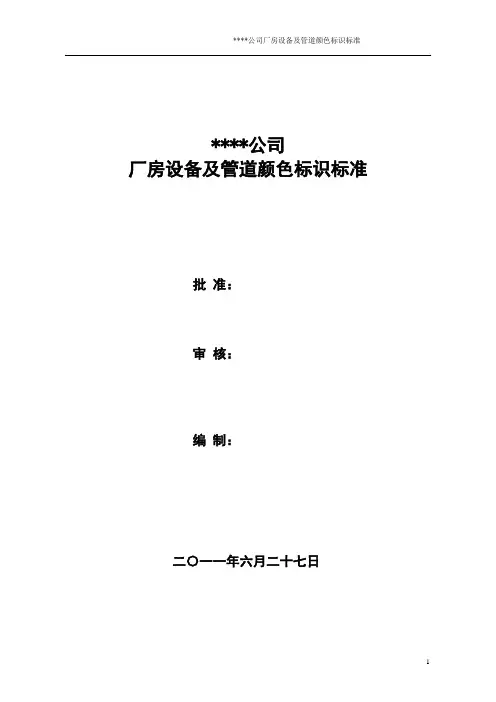

****公司厂房设备及管道颜色标识标准批准：审核：编制：二〇一一年六月二十七日1前言1.1为贯彻“安全、适用、经济、美观”的电力建设方针，统一火力发电厂建筑装修及建筑室内外设备的色彩,使电厂建筑内外色彩及设备、管道色彩协调一致，**电力有限责任公司特制定本标准。
望设计、施工单位参照本标准执行。
1.2火力发电厂建筑装修及色彩规定，除应符合本标准外，尚应符合《火力发电厂设计技术规程》、《火力发电厂建筑设计技术规定》、《火力发电厂保温油漆设计规程》、《电力生产企业安全设施规范手册》和国家现行有关标准、规范的规定。
1.3颜色按全国涂料和颜料标准化技术委员会认定GSB G51001-94-(2000版) 《漆膜颜色标准样卡》选定。
或各发电厂建设中经业主同意选定的色卡。
对照标准色卡，**电厂全厂涂料选定《美国宣威环保涂料色卡》；油漆以标准色卡为主，以《德国劳氏色卡》加以补充。
1.4建筑材料的选用及保温油漆设计应做到技术先进、经济合理、安全可靠、整洁美观，且便于施工和维护。
1.5凡未经国家、部级鉴定的新型建材及保温材料，不得在火力发电厂设计中使用。
2厂区内构筑物2.1火力发电厂围墙以内（包括围墙）的构筑物主要有：水塔、烟囱、储灰罐、厂区综合管架、输煤棚架、电器架构、主变、启动变、A列外的变压器围栅、防火墙等。
详见电厂总图2.2详见表（一）3厂区内构筑物外立面色彩3.1火力发电厂建筑是由大小不同、功能各异的建筑物群体有机组合而成，建筑物体量和位置，很大程度是由工艺流程所确定。
电厂整体效果是否统一、协调，色彩的选用在群体建筑中起着非常重要的作用。
以往建成的电厂看，凡具有现代气息，协调美观，艺术性较高的电厂空间，一定在选材、色彩方面非常成功，其主要特点之一就是全厂色彩统一。
3.2建、构筑物外立面包括：建筑物外墙、门窗、等大型室外设备、输煤栈桥、架空管网等，3.3详见表（二）4主厂房室内装修材料及色彩4.1主厂房主要房间包括汽机房（底层、运转层）、锅炉房（底层、运转层）、除氧间各层（底层、运转层、除氧器层）、煤仓间各层（底层、给煤机层、给粉机层、煤斗层、运煤皮带层等）、电气用房（厂用配电装置室、发电机出线小室、电缆夹层、变压器小室、柴油发电机室等）、化学水用房（汽水取样装置室、炉内给水加药间、汽水化验室、药品库、凝集水除盐装置室等）、引风机室（或露天）、除尘器室（或露天）等。

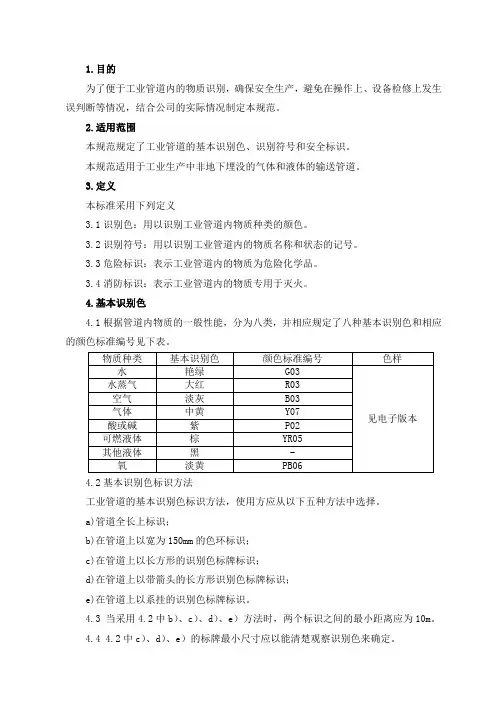

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识，如果管道内物质的流向是双向的，则以双向箭头表示。
，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
国家工业管道标识规X及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规X。
2.适用X围本规X规定了工业管道的基本识别色、识别符号和安全标识。
本规X适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3。
1识别色:用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品.3。
4消防标识:表示工业管道内的物质专用于灭火.4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a）管道全长上标识;b)在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识；d）在管道上以带箭头的长方形识别色标牌标识;e）在管道上以系挂的识别色标牌标识。
4。
3当采用4。
2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4。
4 4。
2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4。
2中b),c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5。
识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5。
1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式.例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2。
1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示.5.2。
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产,避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3。
3危险标识:表示工业管道内的物质为危险化学品.3。
4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a）管道全长上标识；b）在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识。
4.3当采用4。
2中b)、c）、d)、e）方法时，两个标识之间的最小距离应为10m.4. 4 4。
2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定.4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。
1 物质名称的标识a）物质全称。
例如:氮气、硫酸、甲醇。
b）化学分子式.例如：N2、H2SO4、CH3OH.5。
2 物质流向的标识5。
2。
1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
工业设备、管道识别色、识别符管理规定（第1页，共7页）、范围1为规范公司基建、改扩建、技改技措、安措及大中修等工程项目的基本识别色、识别符1.1 号以及设备维护的标识管理，特制定本规定。
该规定适用于本公司工业生产中非地下埋设的气体和液体的输送管道及设备、建筑厂房、1.2 操作室、构筑物、电气设备、仪表等涂装色彩。
引用标准和术语2 2.1引用标准GB7231-2003 2.1.1《工业管道的基本识别色、识别符号和安全标识》YB/T9256-96 2.1.2《钢结构、管道涂装技术规程》GB2893-2001 2.1.3 安全色 2.2术语用以识别工业管道内物质种类的颜色。
2.2.1识别色：识别符号：用以识别工业管道内的物质名称和状态的记号。
2.2.2 危险标识：表示工业管道内的物质为危险化学品。
2.2.3 消防标识：表示工业管道内的物质专用于灭火。
2.2.4 、管理职责33.1设备工程部负责设备、管道标识的归口管理。
3.2所属分公司、中心及生产厂负责设备、管道标识管理。
4、管理程序基本识别色标识方法4.1 工业管道基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录。
4.1.1 4.1.2管道全长上标识；的色环标识；在管道上以宽为4.1.3150mm 4.1.4 在管道上以长方形的识别色标牌标识；在管道上以长方形识别色标牌标识；4.1.5页）2页，共7 （第4.1.6在管道上以系挂的识别色标牌标识。
10m。
），g)，h）方法时，二个标识之间的最小距离应为b4.2当采用图），c)，d），e)，f）基本识别色标识方法时，其标识的场所，h，f），g)4.3 当管道采用图b），c)，d）e)应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
识别符号4.4 工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识4.4.1 物质全称。
工业设备、管道涂装色彩规定
（第1页，共7页）
1范围
1.1为规范公司基建、改扩建、技改技措、安措及大中修等工程项目的基本识别色、识别符号以及设备维护的标识管理，特制定本规定。
1.2本规定适用于********有限公司工业生产中非地下埋设的气体和液体的输送管道及设备、建筑厂房、操作室、构筑物、电气设备、仪表等涂装色彩。
2引用标准和术语
2.1引用标准
2.1.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003
2.1.2《钢结构、管道涂装技术规程》YB/T9256-96
2.1.3 安全色GB2893-2001
2.2术语
2.2.1识别色：用以识别工业管道内物质种类的颜色。
2.2.2识别符号：用以识别工业管道内的物质名称和状态的记号。
2.2.3危险标识：表示工业管道内的物质为危险化学品。
2.2.4消防标识：表示工业管道内的物质专用于灭火。
3管理职责
3.1**公司设备工程部负责设备、管道标识的归口管理。
3.2**公司所属分公司、中心及生产厂负责设备、管道标识管理。
4管理程序
4.1基本识别色标识方法
4.1.1工业管道基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录。
4.1.2管道全长上标识；
4.1.3在管道上以宽为150mm的色环标识；
4.1.4 在管道上以长方形的识别色标牌标识；
4.1.5在管道上以长方形识别色标牌标识；
（第2页，共7页）
4.1.6在管道上以系挂的识别色标牌标识。
4.2当采用图b），c)，d），e)，f），g)，h）方法时，二个标识之间的最小距离应为10m。
4.3 当管道采用图b），c)，d）e) ，f），g)，h）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
4.4识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：4.4.1物质名称的标识
1物质全称。
例如：氮气、硫酸、甲醇。
2化学分子式。
例如：N
2、H
2
SO
4
、CH
3
OH。
4.4.2物质流向的标识
1工业管道内物质的流向用箭头表示〔见a），b）图〕，如果管道内物质的流向是双向的，则以双向箭头表示〔见b〕图〕。
2当基本识别色的标识方法采用i)和j)时，则标牌上箭头的指向就作为表示管道内的物质流向〔见i〕和j）图〕，如果管道内物质流向是双向的，则标牌上箭头的指向应做成双向的〔见j）图〕。
4.4.3物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
4.4.4 标识字母、数字的最小字体，应以能清楚观察识别来确定。
室外管道箭头的外形尺寸〔见a），b）和i〕，j）图〕，室内管道箭头的外形尺寸比室外缩小一倍。
4.5安全标识
4.5.1危险标识
1适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
2表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见k图），安全色范围应符合GB2893的规定。
3表示场所：基本识别色的标识上或附近。
4.5.2消防标识
1工业生产中设置的消防专用管道应遵守GB13495-1992的规定，并在管道上标识“消防专用”识别符号，（见e图）。
※国标（强制执行）
Q/BG－381－2007 （第3页，共7页）
※ 管道全长上标识； 在管道上以宽为150mm 的色环标识，二个标识之间的最小距离应为10m ，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成。
4.6基本识别色和识别符号标识方法应用举例
4.6.1本规定的颜色，应以附录《色卡》色标为基准。
采用时以色标的编号及颜色名称共同表示。
4.6.2Φ273mm 以上的管道的基本识别色和流向、压力、温度等标识方法参考图（a 、b 、c 图）
（a ）金黄色---- 氮气；
（b ）深赭石棕色 ---- 重油；
（
c ）朱红色 ---- 蒸汽；
（d ）草绿色 ---- 工业给水；
（第4页，共7
页）
（e）朱红色 ---- 消防用水；
（f）伯灰色 ----混合煤气；
（g）伯灰色 ---- 高炉煤气；
（h）黑色 ----生产排水；
4.6.3Φ273mm以下的管道的基本识别色和流向、压力、温度等标识方法参考图（d、e图）
（第5页，共7页）
（i）蓝色----氧气；
（j）银粉色----氢气；
4.6.4危险化学品和物质名称标识方法参考图（k图）
（k）紫色----硫酸；
4.6.5管道标志板：在50m左右能够明显看清的场合，直接标在管道上。
如在小口径管道上直接标志不易看清，应设置标志板。
在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条文花边。
例如高度4.5m标高的高度、物质全称、化学分子式、物质流向、应力、温度等，按下图标志；
4.6.6道路上方管道标志板底色为白色，文字为黑色，周围用黑色和中黄色作条文花边
均为反光色。
（第6页，共7页）
4.6.7室内标牌、箭头尺寸按下图缩小一倍，标志板底色为白色，文字为黑色。
4.7管道标志范围
管道标志范围及位置：宜按表9.1的规定采用。
4.8管路涂色：
4.8.1管路涂色采取基本识别色和识别符号同时使用的方法。
4.8.2基本识别色用于识别管路内流体的种类和状态。
4.8.3识别符号用于识别管路内流体的性质、名称和流向。
4.8.4室内、外地沟内的管路不涂基本识别色和识别符号。
4.8.5不锈钢、有色金属、非金属材质的管路，以及保温管外有铝皮（或不锈钢）保护罩时，均不涂基本识别色，但应有识别符号。
4.8.6管路涂色：宜按表10.4的规定采用。
4.9设备、构筑物涂色
一般机械、移动机械、构筑物的颜色，宜按表11.1的规定采用。
4.10仪表涂色，宜按表12.1的规定采用。
4.11建筑厂房涂色：宜按表13.1的规定采用。
表中未述及的单元工程厂房，其颜色应与所
在区域的厂房颜色相同。
矿山工程可根据需要按下表任意选用一组。
铝合金压型板、镀锌压
（第7页，共7页）
4.12型钢板、彩色涂层板等按原色使用。
4.13电气室、操作室的颜色：宜按表14.1的规定采用。
4.14电器设备装置涂色：宜按表1
5.1的规定采用。
4.15阀门涂色：宜按表16.1的规定采用。
表9.1 （管道标志范围及位置）
表11.1 （设备、构筑物涂色）
表12.1（仪表涂色）
表13.1（建筑厂房涂色）
表14.1（仪表涂色）
表15.1（仪表涂色）
表16.1 （仪表涂色）
附录《色卡》：
14
15
16。
