化工过程模拟分析与优化综合作业
一、概念题
（1）过程系统由一些特定功能的过程单元按照一定的方式相互联结而组成，单元间通过、能量流和信息流相连而构成一定的关系。（2）过程系统的含义已不局限于生产工艺过程，而逐步延伸到经营管理业务和决策过程，即。
（3）如下图所示的示意图，为。
（A、过程系统分析；B、过程系统综合；C、过程系统优化）
给定的过程系统待求的输出
指定的
输入
（4）过程系统综合研究的主要课题有：反应路径综合、反应器网络综合、换热器网络综合、、、控制系统综合、全流程系统综合及过程系统能量、质量集成。
（5）过程系统模拟，包括稳态过程系统模拟和。对于化工过程工艺方案设计，常采用。
（6）过程系统优化可分为和结构优化。
（7）过程系统分析与综合课程研究的主要方法和策略是建立过程系统的，描述出系统中每一单元及总体性能，并给以评价。（8）建立单元过程的数学模型，一般选择和“黑箱”实验法。（9）复杂蒸馏塔的数学模型M、E、S、
H方程组是指、
、液相及气相摩尔分数加
和归一方程、能量衡算方程。
（10）如右图所示的混合器，进料组分
数为C，则其自由度d
为。
（11）说出一种常用的化工过程稳态模拟软件。（12）处热、冷物流间传热温差最小，它限制了进一步回收过程系统的能量，构成了系统用能的“瓶颈”；可通过
方法，以“解瓶颈”。
（13）一热回收换热网络，如选用的热、冷物流间匹配换热的最小允许传热温
差min T 增大，则该过程系统所需的最小公用工程加热负荷
min H ,Q ，过程系统所能达到的最大热回收max R,Q 。
（增大、减小、不变、不确定） （14）如下图所示的a 、b 、c 三种不同的热机放置方式， 为有效的放置。
(a) (b) (c)
（15）如图，在T-H 图中有三条热流股，试画出其组合曲线。
T
O
H
（16）如图采用中间再沸器与过程系统进行有效能量进行能量集成，图（a ）为流程图，图（b ）为系统总组合曲线（不含中间再沸器）。试在图（b ）中画出中间再沸器示意图，确定其位置在夹点上方还是夹点下方。
冷凝器QC
T
夹点
二、换热网络综合
某一换热系统包含的工艺流股为两个热物流和两个冷物流，数据如下所示：
物流标号 初始温度 T in /℃ 终了温度 T out /℃ 热容流率 CP /(kW/℃)
H 1 180 70 6 H 2 160 40 3 C 1 20 135 4 C 2
80
140
8
计算：
（1） 若系统最小允许传热温差ΔT min =20℃，试用问题表格法确定过程的夹点温度，最小公用工程冷却负荷和最小公用工程加热负荷，最大热回收量；
（2） 当ΔT min =20℃时，利用夹点设计法设计该换热过程的初始网络，使其具有最大热回收；
（3） 若ΔT min =15℃，试用T-H 图定性分析最小公用工程冷、热负荷的变化情况。
化工过程的分析与综合 综述 学号：201044143 姓名：尹麒 班级：化工1001
题目：关于化工过程分析与计算机模拟的综述 前言：化工过程分析与计算机模拟是现代化学工程研究和实践的重要手段。通过对过程的分析和模拟可以加深对过程的理解，掌握过程变化的趋势，缩短过程研究和开发的进程，或者说用以秒为单位的计算机世界来换得以月或年为单位的工程时间，而且还可以大大节约人力和物力。对于一个化工过程，常需要进行详细考察，以及尽可能达到最优化的条件。这样的深入了解是属于过程分析的内容，它涉及对整个过程及其组成部分有关的各种影响因素。实际情况是，过程分析对设计中过程的流程和技术条件的选择，对运转中过程的操作控制、考察和改进，以及对过程的研究和开发都是很重要的。 正文：（1）化工过程的分析 分析是对任何具有明确界限的事物，即系统的详细考察，以求了解其特性，常是与一定的目的相联系的。过程分析是对一过程的特定问题的认识并探求问题的解决途径和方法。过程分析早就被化学工程师所用。对于一个正在运转中的化工过程，人们首先可以对它的各个方面进行直接观察，对现场数据加以分析研究，但这是有一定限度的，因现场条件常是不能随意改变的。在过程的开发和设计中，实际过程还未建立，就不能对它进行直接视察，对一些影响因素及其相互关系的考察，一种习用的方法是建立一个小型或中型的实际过程来进行实验观察。此外，也可通过数学计算加以考察。在不久的过去，由于计算方法的限制，对数学的利用有限，因此通过计算对复杂得实际过程进行分析是很困难的，甚至是不可能的。由于现代计算机的应用，我们可以很好的解决复杂得数学问题，现代应用电子计算机进行过程分析的一般步骤可用图1—1表示。
名词解释 1.夹点的意义 （夹点处，系统的传热温差最小（等于ΔT min ），系统用能瓶颈位置。夹点处热流量为 0 ，夹点将系统分为热端和冷端两个子系统，热端在夹点温度以上，只需要公用工程加热（热阱），冷端在夹点温度以下，只需要公用工程冷却（热源）；） 2.过程系统能量集成 （以用能最小化为目标的考虑整个工艺背景的过程能量综合） 3.过程系统的结构优化和参数优化 （改变过程系统中的设备类型或相互间的联结关系，以优化过程系统；参数优化指在确定的系统结构中，改变操作参数，是过程某些指标达到优化。） 4、化工过程系统模拟 （对于化工过程，在计算机上通过数学模型反映物理原型的规律） 5、过程系统优化 （实现过程系统最优运行，包括结构优化和参数优化） 6、过程系统合成 （化工过程系统合成包括：反应路径合成；换热网络合成；分离序列合成；过程控制系统合成；特别是要解决由各个单元过程合成总体过程系统的任务） 7、过程系统自由度 （过程系统有m个独立方程数，其中含有n个变量，则过程系统的自由度为： d=n-m，通过自由度分析正确地确定系统应给定的独立变量数。） 填空题 1.稳态模拟的特点是，描述过程对象的模型中( 不含 )时间参数 2.( 集中参数模型)认为状态变量在系统中呈空间均匀分布，如强烈搅拌的反应罐就可以用这一类模型来描述. 3. ( 统计模型 )又称为经验模型，纯粹由统计、关联输入输出数据而得。 (确定性模型 )又称为机理模型 4.( 结构 )优化和( 参数 )优化是过程系统的两大类优化问题，它们贯穿于化工过程设计和化工过程操作。 5.换热网络的消耗代价来自三个方面： (换热单元（设备）数) ( 传热面积) (公用工程消耗) 6.过程系统模拟方法有、和。 7.试判断图a中换热匹配可行性 1 , 2 , 3 , 4 。
化工过程分析与合成考点 1、什么叫过程： （1）客观事物从一个状态到另一个状态的转移。【过程】 （2）在工艺生产上，对物料流进行物理或化学的加工工艺称作过程工艺。【过程工艺】 （3）以天然物料为原料经过物理或化学的加工制成产品的过程。 化工过程包括：原料制备、化学反应、产品分离 （4）由被处理的物料流联接起来，构成化工过程生产工艺流程。 （5）【最重要的单元过程】化学反应过程、换热过程、分离过程、输送过程、催化反应过程 （6）【化学反应过程举例】热裂解反应过程、电解质溶液离子反应过程生化反应过程、分散控制 （7）【过程控制技术发展历程】计算机集中控制、集散控制（我国多）、现场总线控制 第二章、化工过程系统稳态模拟与分析 【模块】模型和算法，一是要建模，二是这个模型的算法，两者组一起才能算作模块。 【单元模型类型】理论模型、经验模型、半经验模型。 【什么叫稳态（化工过程稳态模拟）】各个工艺参数状态量不随时间而发生变化的叫做稳态。 【么叫模拟】对过程系统模型进行求解就叫模拟。 【过程系统模拟可以解决哪些问题（会画图）】（1）过程系统模拟分析问题；（2）过程系统设计问题；（3）过程系统参数优化问题。 过程系统模拟分析问题：已知决策变量输入，已知过程参数，求输出，是一个正向求解问题，最简单的模型。 2）过程系统设计问题：已知输出设计结果，已知过程参数，求决策变量输入；看起来是已知输出求输入，实际上是假设输入猜值去计算输出与已知输出进行比较再调整猜值进行计算。只能单项求解，从左到右
3)过程系统参数优化问题：过程系统模型与最优化模型联立求解，得到一组使工况目标函数最佳的决策变量，从而实施最佳工况。 【过程系统模拟三种基本方法，及其优缺点】（1）序贯模块法（不适于解算设计、优化问题，只适于模拟问题（2）面向方程法（3）联立模块法（同时有（1）、（2）的优点） 【单元模块】是依据相应过程单元的数学模型和求解算法编制而成的子程序。具有单向性特点 【断裂】通过迭代把高维方程组降阶为低维方程组的办法。它适用于不可分割子系统； 【不可分割子系统】过程系统中，若含有再循环物流，则构成不可分割子系统。 【断裂基本原则】1) 切割流线总数最少、2) 切割流线所含变量数最少、3) 切割流线的总权重最小、4) 环路切割的总次数最少 【简单回路】包含两个以上流股，且其中的任何单元只被通过一次。矩阵：行→回路；列→物流。 【适合于收敛单元应满足要求：】（1）对初值的要求不高、（2）数值稳定性好、（3）收敛速度快、（4）占用计算机存储空间少 【面向方程法（适用于线性化，非线性方程组先线性化）】 第四章、化工过程系统的优化 【最优化问题包括要素（内容）】（1）目标函数（2）优化变量（3）约束条件（4）可行域 【可行域】满足约束条件的方案集合，构成了最优化问题的可行域。 【最优解】过程系统最优化问题是在可行域中寻求使目标函数取最小值的点。 【最优化问题的建模方法】机理模型、黑箱模型、混合模型 【系统最优化方法的分类】无约束最优化与有约束最优化、、线性规划LP（目标函数约束条件全部都为线性函数称为线性规划，剩一个为非线性函数为非线性规划、单维最优化和多维最优化、解析法与数值法、可行路径法与不可行路径法 【标准型】目标函数值一定是最小值、约束条件中没有不等式约束，全是等式约束、所有的变量全是非负条件 第七章、换热网络合成 【换热网络合成】通俗地讲就是将物流匹配在一起，充分利用热物流去加热冷物流，提高系统的热回收，以便尽可能地减少辅助加热与辅助冷却负荷。 【换热网络合成目的】让某一个物料从初始温度到目标温度（一定要达成）、尽可能的回收余热、尽可能的减少换热设备数。 【温度区间求夹点（会画温度区间表）】将热物流的起始温度与目标温度减去最小允许温差△Tmin，然后与冷物流的起始、目标温度一起按从大到小排序，构成温度区间。 【夹点】在温度区间中，高温度区间向低温度区间传递的热量为零的点，不是接受热量为零的点（判断） 对于热公用工程是260C。,对于冷公用工程是250C。。 物理意义：温焓图上组合曲线垂直距离最低的点。 【夹点的三个特性】能量特性、位置特性、传热特性
化工过程分析与综合 化工优创1202班 前言 一、考试题目类型： 1.填空 2.选择 3.问答 4.大题 二、考试重点 1.自由度计算（必有大题） 2.信息流图、信号流图、矩阵等转化（必有大题） 3.最大循环网络断裂（必有大题） 4.信号流图与方程转化（必有大题） 5.分离序列 6.夹点技术 三、考试类型：开卷考试（=_=||），红色的都是重点！！！
第一章绪论 1.1 基本概念 （1）化工过程：用适当的原料经过一系列物理单元操作和化学反应的单元过程而转化为合乎需要的产品的过程。P1 （2）过程系统工程：是一门综合性的边缘学科，它以处理物料——能量——资金——信息流的过程系统为研究对象，其核心功能是过程系统的组织、计划、协调、设计、控制和管理；P1 （2）化工过程工业要求：最优设计、最优规划、最优决策、最优控制、最优管理；P1 （3）过程系统工程研究内容：过程系统模拟，包括稳态过程系统模拟和动态过程系统模拟；过程系统综合；过程系统操作与控制，包括数据筛选与校正、过程操作优化、过程安全监控及事故诊断、操作模拟培训系统；间歇过程的设计与操作优化；人工智能技术应用。P3 （4）系统：为了在给定条件下实现一定目的，由若干互有联系、彼此影响的事物组成的一个统一整体。 （5）参数优化：在一已确定的系统流程中，对其中的操作参数（如，T、P、Vs）等进行优选，以满足某些指标（如，费用、能耗、环境影响等）达到最优。 （6）结构优化：改变过程系统中的设备类型或相互间的联结，以优化过程系统。
第二章单元过程的模拟 2.1基本概念 （1）化工单元过程数学模型分类（P6）： 一、按对象的时态本质来看，可以分为稳态模型与动态模型。 二、按模型建立的方法来看，可以分为机理模型与经验模型。 三、按过程对象的数学描述方法不同，可以分为集中参数模型和分布参数模型。 四、按对象的属性不同，可以分为确定性模型和随机模型。 2.2基本公式 （1）自由度计算公式： ∑= + + + - + + = n i g r e S C 1 i )1 ( )2 ( d n——输入流股数Ci——第i个输入流股组分数 S——分支输出流股数e——与物料无关的能量流和压力引入的自由度r——独立反应数 g——几何自由度，通常=0 （2）守恒关系式（P35） 一、物料质量平衡 质量累积速率=质量流入系统速率-质量流出系统速率 二、组分j的物料平衡 组分j累积速率=由外界环境进入该系统的组分j的速率-由系统排出的组分j的速率 三、能量平衡 系统能量积累速率=外界物流带入系统能量-系统流出物流带出能量+环境通过系统边界传递能量+系统中反应产生能量+通过环境做功产生的能量
一、单项选择题。本大题共14个小题，每小题5.0 分，共70.0分。在每小题给出的选项中，只有一项是符合题目要求的。 重质油催化剂裂化制轻质油的反应过程是（B）。 脱氢过程 裂化反应 热裂解反应过程 催化过程 数值稳定性好，通常，迭代收敛过程有（C）。 很缓慢 很快 四种可能情况 收敛解 氨合成过程的物料必须进行循环，主要集中在（D）。 制气工段 压缩工段 脱硫工段 氨合成工段 蒸馏的原理是（A）。 物质的沸点不同 物质分子量大小 物料的浓度 进料快慢 过程系统结构的优化属于过程系统的（B）。 过程系统的问题 合成问题 过程系统的分析 优化问题 氨厂包括的工序有（A）。 原料气制备 原料气脱硫 氨的分离 空气净化 天然气中的主要成分是（B）。 氩 甲烷（CH4） 氢气 氮气 实验数据归纳的模型被称为（A）。 经验模型 半经验模型 特定模型 多级参数模型 工业上已得到广泛应用的低能耗分离技术是（D）。
吸附分离技术 非定态技术 变压吸附 乙苯脱氢制苯乙烯的反应过程是（A）。 脱氢反应 制苯乙烯 裂解反应过程 催化过程 对均一系物料的气相分离，可采用（A）。 吸附吸收 汽提 蒸发 萃取 变压吸附是在工业上已经得到广泛应用的（D）。 气体分离技术 非定态技术 节能分离技术 吸附分离技术 化工过程系统合成是（C）。 产品生产合成 设备合成 换热网络合成 反应物料合成 泡点温度是指气液平衡时与液相组成相对应的（C）。 液相起泡时温度 沸腾温度 平衡温度 气相温度 二、多项选择题。本大题共6个小题，每小题5.0 分，共30.0分。在每小题给出的选项中，有一项或多项是符合题目要求的。 用人工智能技术模拟人脑的思维过程，两种不同的成功途径是（DE）。 离散模拟 模糊模拟 非数值模拟 客观模拟 微观模拟 单元操作模拟中每个模块中包含有（AB）。 单元操作相关方程 相关的物性计算程序 物流焓值 进口物料组成 出口组成 对化工过程进行描述的数学模型有（CD）。
<<化工过程分析与合成>>试题(A)答案及评分标准 一、填空题（每空1分，共30分） 1. 序贯模块、面向方程、联立模块。 2. 物料流 能量流。 3. 直接迭代法 部分迭代法 韦格施坦法。 4. 集中参数模型 分布参数模型 多级集中参数模型 集中参数模型 代数-常微分方程组 5. C+2。 6. 可行，不可行，可行，不确定 7. 加热，冷却。 8. N H ≥N C ，FCp H ≥FCp C 。 9. 参数 结构 10. 96，83，157 11. 4，14，15 二、判断题（每题1分，共10分） 1. 对 2. 错 3. 错 4. 对 5. 对 6. 对 7. 错 8. 错 9. 对10. 对 三、简答题 1. 答：过程系统工程是研究化工过程整体特性的一门学科，它用系统工程的观点和方法来研究化工过程的开发、设计、最优操作和最优控制。（3分） 2.. M ——质量守恒方程（或物料恒算方程）（1分）；E ——相平衡方程（1分）；S ——归一化方程（1分）；H ——焓恒算方程（1分）。 3. 答：过程系统有m 个独立方程数，其中含有n 个变量，则过程系统的自由度为：d=n-m 。（3分）通过自由度分析正确地确定系统应给定的独立变量数。（2分） 4. 答： 过冷液体 B c i i i T T z K ?>∑=11 D c i i i T T K z ∑=11 （1分） 露点气体 D c i i i T T K z =?=∑=1/1 （1分） 过热气体 D c i i i T T K z >?<∑=1/1 （1分） 四、模拟与综合题 1.(10分) 答：（1）模型方程 a. 相平衡方程： b. 物料衡算： c. 热量衡算： d. 归一化方程： e. 焓算式： ……………………………………………………………每种方程1分，共5分 （2）求解方法 引入参数Ф=V/F （1） ………………………………………………………1分 ……1分 则： （2） 又有： （3）………………………………………2分 1 11 i i i y x z ===∑∑∑i i i F z V y L x ?=?+?i i i y k x =?F V L F H Q V H L H ?+=?+?(,,) (,,) V i L i H f y T P H f x T P ==C i x K y i i i ,...2,1 ==,...C ,i Vy Lx Fz i i i 21 =+=(1) 1,2,...i i i i z k x x i C φφ=+-=i y = 1,2,...1(1) 1(1) i i i i i i z k z x i C k k φφ==+-+-1 1 1 1 c c i i i i x y ====∑∑1(1)0 1(1)c i i i i k z k φ=-=+-∑

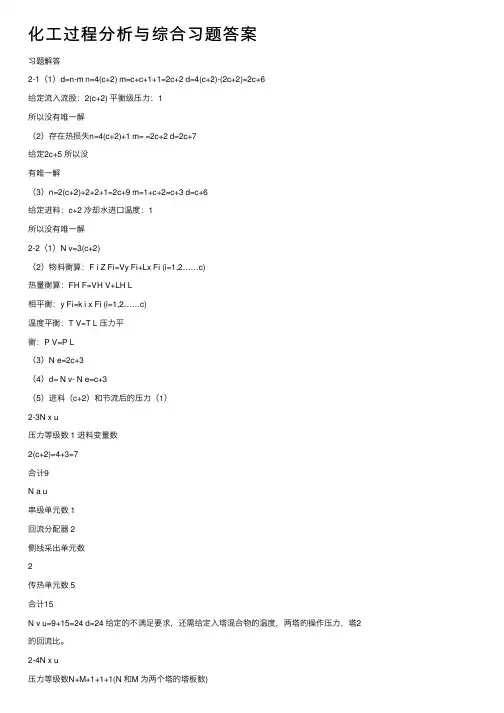

习题解答 2-1（1）d=n-m n=4(c+2) m=c+c+1+1=2c+2 d=4(c+2)-(2c+2)=2c+6 给定流入流股：2(c+2) 平衡级压力：1 所以没有唯一解 （2）存在热损失n=4(c+2)+1 m= =2c+2 d=2c+7 给定2c+5 所以没 有唯一解 （3）n=2(c+2)+2+2+1=2c+9 m=1+c+2=c+3 d=c+6 给定进料：c+2 冷却水进口温度：1 所以没有唯一解 2-2（1）N v=3(c+2) （2）物料衡算：F i Z Fi=Vy Fi+Lx Fi (i=1,2……c) 热量衡算：FH F=VH V+LH L 相平衡：y Fi=k i x Fi (i=1,2……c) 温度平衡：T V=T L 压力平 衡：P V=P L （3）N e=2c+3 （4）d= N v- N e=c+3 （5）进料（c+2）和节流后的压力（1） 2-3N x u 压力等级数 1 进料变量数 2(c+2)=4+3=7 合计9 N a u 串级单元数 1 回流分配器 2 侧线采出单元数 2 传热单元数 5 合计15 N v u=9+15=24 d=24 给定的不满足要求，还需给定入塔混合物的温度，两塔的操作压力，塔2 的回流比。 2-4N x u 压力等级数N+M+1+1+1(N 和M 为两个塔的塔板数) 进料变量数c+2 合计c+N+M+5 N a u 串级单元数 4 回流分配器 4 侧线采出单元数 1 传热单元数 4 合计10 N v u= c+N+M+5+10= c+N+M+15
