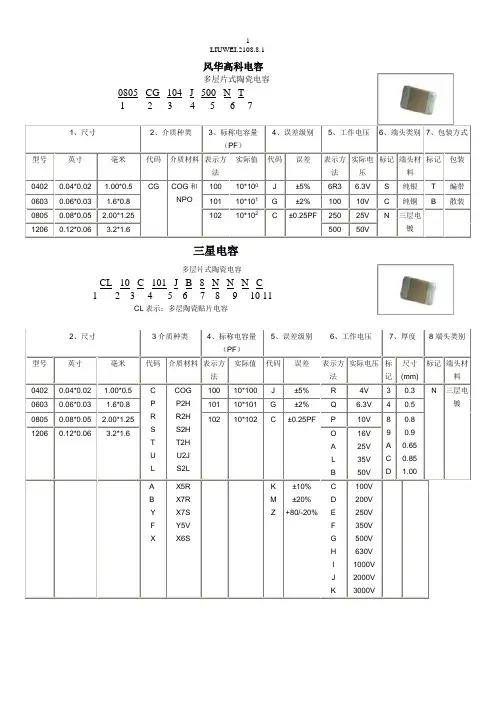

风华高科电容
多层片式陶瓷电容
0805 CG 104 J 500 N T
1 2 3 4 5 6 7
1、尺寸
2、介质种类
3、标称电容量
（PF）
4、误差级别
5、工作电压
6、端头类别
7、包装方式
型号英寸毫米代码介质材料表示方
法实际值代码误差表示方
法
实际电
压
标记端头材
料
标记包装
0402 0.04*0.02 1.00*0.5 CG COG和
NPO 100 10*100J ±5% 6R3 6.3V S 纯银T 编带
0603 0.06*0.03 1.6*0.8 101 10*101G ±2% 100 10V C 纯铜 B 散装0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF 250 25V N 三层电
镀
1206 0.12*0.06 3.2*1.6 500 50V
三星电容
多层片式陶瓷电容
CL 10 C 101 J B 8 N N N C
1 2 3 4 5 6 7 8 9 10 11
CL表示：多层陶瓷贴片电容
2、尺寸3介质种类4、标称电容量
（PF）
5、误差级别
6、工作电压
7、厚度8端头类别
型号英寸毫米代码介质材料表示方
法实际值代码误差表示方
法
实际电压标
记
尺寸
(mm)
标记端头材
料
0402 0.04*0.02 1.00*0.5 C
P
R
S
T
U
L COG
P2H
R2H
S2H
T2H
U2J
S2L
100 10*100 J ±5% R 4V 3 0.3 N 三层电
镀
0603 0.06*0.03 1.6*0.8 101 10*101 G ±2% Q 6.3V 4 0.5
0805 0.08*0.05 2.00*1.25 102 10*102 C ±0.25PF P 10V 8
9
A
C
D
0.8 0.9 0.65
0.85
1.00
1206 0.12*0.06 3.2*1.6 O
A
L
B 16V 25V 35V 50V
A
B Y F X X5R
X7R
X7S
Y5V
X6S
K
M
Z
±10%
±20%
+80/-20%
C
D
E
F
G
H
I
J
K
100V
200V
250V
350V
500V
630V
1000V
2000V
3000V
国巨（YAGEO）电容
多层片式陶瓷电容
CC ×××× × ×NPO ×BN ×××
1 2 3 4 5
1、尺寸
2、误差精度
3、包装形式
4、实际电压值
5、标称电容量
型号英制型号
公制
代码误差表示方法实际值代码电压代码实际值
0201 0603 B
C
D
F
G
J
±0.1PF
±0.25PF
±0.5PF
±1%
±2%
±5%
R 纸卷盘7inch 7 16V 100 10*100
0402 1005 K 吸塑卷盘7inch 8 25V 101 10*101 0603 1608 P 纸卷盘13inch 9 50V 102 10*102 0805 2012 F 吸塑卷盘13inch
1206 3216 C 散装
1210 3225
1812 4532
TDK贴片电容型号
TDK贴片电容的参数识别
C 2012 X7R 1H 104 K T
系列名称体积材料电压容量误差包装
0603=0201 CH 0J=6.3V C=0.25 T=卷带
1005=0402 COG 1A=10V D=0.5 B=袋装
1608=0603 JB 1C=16V J=5%
2012=0805 JF 1E=25V K=10%
3216=1206 X7R 1H=50V M=20%
3225=1210 X5R 2A=100V Z=+80-20%
4532=1812 Y5V 2E=250V
5650=2220 2J=630V
4520=1808 3A=1KV
3D=2KV
3F=3KV
