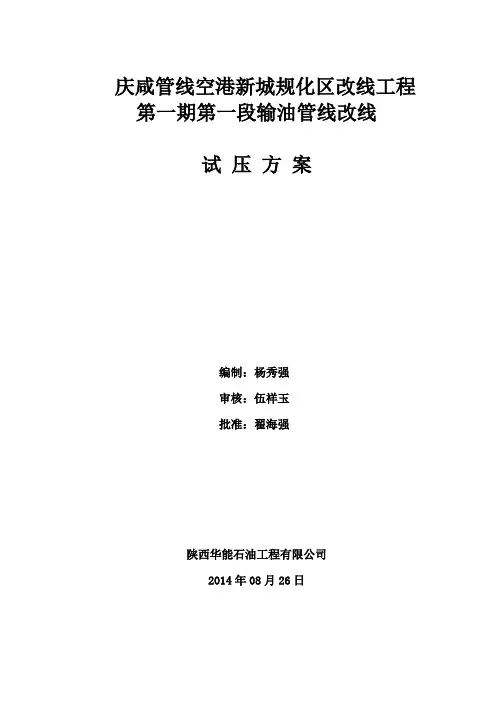

庆咸管线空港新城规化区改线工程第一期第一段输油管线改线
试压方案
编制：杨秀强
审核：伍祥玉
批准：翟海强
陕西华能石油工程有限公司
2014年08月26日
目录
一、编制依据
二、工程概况
三、清管试压方案
四、清管试压组织机构
五、清管及气压试验技术措施
六、清管试压各项资源需要量
七、管线通球、试压工期计划
八、管线通球扫线、试压安全措施
九、试压应急方案
一、编制依据
1.1庆咸管线空港新城规化区改线工程第一期第一段输油管线改线施工组织设计
1.2《石油天然气建设工程施工质量验收规范通则》 SY 4200-2007
1.3《油气田集输管道施工技术规范》 SY 0422-2010
1.4《石油天然气建设工程施工质量验收规范油气田集输管道工程》SY 4204-2007
1.5《石油工程建设施工安全规定》 SY/T6444-2000
1.6《石油天然气管道安全规程》 SY 6186-2007
1.7《天然气输送管道干燥施工技术规范》 SY/T4114-2008
二、工程概况
本段管线起点为规化北辰大道南侧的原管线，终点位于园区南大道南侧。管线从北
辰大道南侧的原管线开始改线，改线管线顺北辰大道南侧縁化带内自东向西敷设，穿过
规划第五大道后转向南，开始顺北辰大道西侧50m绿化带内自北向南敷设，先后穿过5
次规划和已建道路至邓村北，然后转向东再次穿过第五大道顺园区南大道南侧敷设514m
与庆咸原线连接。该段改线设计长3.73km，设计压力为10MPa，管材为高频直缝电阻焊
钢管L360-377x10管线穿越规化道路8次，穿越沥青路1次，穿越灌溉水渠1次该段改线同沟敷设1条16芯铠装光缆，光缆与管线同步施工。
根据相关规范要求及管线安全要求管线试压采用空气作为试压介质。
三、清管试压方案
3.1试压程序
准备工作→清管、试压设施的制作→监理检查认可→清管（不少于2次）→试压准
备→注气升压→强度试验→监理检查认可→严密性试验→监理检查认可。
3.2 试压方案的选择
根据本工程特点，采用空气为试压介质，设计压力为10MPa，强度试压为11MPa.需要占地约40m×40m，用于停放压风车2台，增压机1台及气罐和其它设备。试压管段的焊口，经UT及RT100%检验合格后回填后进行试压。
3.3准备工作
3.3.1根据设计文件及规范标准编制试压方案并报业主和监理批准，按照已批准的试压方案进行实施。
3.3.2对参加试压人员进行技术交底、培训，使之熟悉有关标准和操作要领。
3.3.3做好沿线的宣传告知工作和安全隔离设施。
3.3.4对试压用的增压机、空压机、温度计及钢管、封头、阀门等机具和材料进行检查维修和鉴定，确保设备机具处于完好状态。
3.3.5试压用的压力表应经过校验,并在有效期内.精度不得低于1.5级。直径不应小于150mm，最小显示刻度应为0.01 MPa，表的量程应为被测压力(最大值)的 1.5~2倍。压力表不应少于2块，分别置于管道的两端。气压试验时，应在试压管段的首，末端各安装一支温度计，且安装于避光处。阀门应经试验合格。
3.3.6试压中如有泄漏，不得带压修补，缺陷修补合格后，应重新试压。
3.3.7试压用的通讯、交通、安全警示灯、隔离带、照明及抢险医疗设施等应配备齐全。清管器应安装跟踪器，以利于通球时找到卡堵位置。
3.4清管试压应具备的条件：
3.4.1清管试压前，试压段内管道已组焊完毕，经无损检测合格、推力支墩安装符合设计要求，并经监理检查认可。
3.4.2管道回填工作已全部完成且地面恢复已达到规定要求，安全措施到位，责任落实到人。
3.4.3试压时必须完成清管工作。
3.4.4试压巡逻车的车行道路和沿管道检查的人行道路已畅通。
3.4.5与清管试压有关的区段管线的技术资料包括竣工图、管沟开挖及回填记录、焊接记录、探伤报告等准备齐全并能随时查阅。
3.4.6清管试压临时管线组焊完毕，组焊按照焊接工艺评定指导书进行，且应进行检查。
四、清管试压组织机构
为搞好清管试压工作，特成立清管试压工作领导小组：
组长：伍祥玉
副组长：杨秀强
成员：彭永成、王文强、周福利、曹仁刚
主要职责为协调各工序间的施工进度、机具，解决施工中出现的技术、质量、安全问题，组织指导施工。
五、清管及气压试验技术措施
5.1管线吹扫方法
5.1.1管线吹扫按试压要求进行吹扫。
5.1.2临时清管设施制作：发球筒制作示意图如图所示。
5.1.2.1发球筒由控制阀门、椭圆封头、压力表 、空压机进气管等组成。 5.1.2.2用φ377mm 的钢管和椭圆封头制作成发球筒，与主管道相匹配连接。 5.1.2.3距装球筒管道前端0.5m 顶部开一个φ60mm 的孔，作为第一进气孔，在装球体管道前端1.8m 处顶部开一个φ60的孔，作为第二进气孔。
5.1.2.4清管用压力表精度为1.5级，量程为被测量最大压力的1.5～2倍，最小刻度应能显示0.05MPa ，表盘直径应不小于Φ150 mm ，压力表安装之前必须经过校验且合格。
5.2收球筒的制作
由一段φ377mm 长3m 的钢管一端焊接椭圆封头，用土加顶，在短管的上半部圆弧面开长方形孔，以作为扫线时排气以及收球，见鼠笼状收球筒示意图。
5.3清管球的选用
选用清管器进行管道清管，清管器跟踪仪等设施必须配备齐全，过盈量为管道直径的3～5%。
5.4发收球筒的安装
5.4.1清管临时收发装置应设置在地势较高的地方，50m 范围内不得有居民和建筑物。
温度计 压力表
清管器
清管器 椭圆封头
主管道 清管方向
球阀DN50
送气管线φ60×6 封头φ377
5.4.2在发收球装置的安装地点挖长、宽各为4m，距管底深0.5m的操作坑各一个，而且在收球筒处挖排污坑，上铺彩条布作为排污池（5m×5m×2m）。清管完成后将污物集中进行处理。
5.4.3在发球筒安装前先将清管球装入内，然后将发球筒组装焊接到发球端干管上；将收球筒焊接安装到管线另一端。
5.5清管吹扫
5.5.1清扫管段两端分别焊上临时清管器收发设施，用空压机吹扫1～2次。采用空压机（40m3/min）进行清管。可选一端为发球端，另一端为收球端。
5.5.2安装空压机，并将空压机出口与管道进口连接好，然后启动空压机，用压缩空气推动清管器吹扫管线，进行清扫；清管时的最大压力不得超过管线设计压力。
5.5.3开启第一个清管器后端的进气孔阀门，开始进气，第一个清管器前行。
5.5.4第一个清管器到达终点后，开启第二个清管器后端的进气阀门，开始进气，第二个清管器前行，第二个清管器携带低频信号发射机，通过电子清管器定位接收机，判断出清管器的运行位置。
5.5.5清管器清扫干性污物时，其行进速度不小于1.1 m/s，清扫湿性或混合性污物时不小于1.2m/s，但以上二者最大速度不得大于1.4m/s。
5.5.6清管时作好入口排量和压力记录，在收球处应观察排除气体变化。清管器正常行走压力控制在0.2~0.5MPa，清管器运行速度控制在4~5km/h，当清管器受阻时，可逐步提高压力，但最大压力不得超过设计压力。若清管器卡在管道内，先卸除压力，用跟踪仪进行查找，找出堵卡的清管器所在位置后，割断管线取出清管器，并按规定进行连头及100%无损检测，重新进行清管。清管器使用后，在下次清管前检查清管器皮碗外型尺寸变化，划伤程度，对磨损较大的皮碗必须更换。
5.5.7清管时应及时检查清管效果，必须使管内的水、泥土、杂物清理干净。清管过程中在收球端派专人进行观察，收球端无杂物排出为清管合格，清管合格后按规定进行记录并经现场监理签字确认。
5.5.8若清管器卡在管道内，卸压割断管线后取出，重新连头清扫。管道清扫完毕应立即进行封堵。
5.6管线气压试验
管道清管完成后，进行气压试验。
试压时采用空压机向管线内注气，当压力达到0.6 MPa时,用肥皂水对试压用的阀
门,焊口逐个进行试漏,无渗漏为合格。继续注气，当压力大于1.6 MPa 时，可采用增压机（FY-400 17MPa 71m 3/min ）进行升压。管段的两端应各安装1支温度计，最小刻度应不大于1℃，测量范围0～100℃；在末端焊接试压封头，先对首段进行充气试压，强度、严密性试压合格后，将已试压管段内空气排放或给下段平气。
试压管段出口焊接试压封头短节（如图），椭圆型封头的材质选用20#钢：
）
根据GB150平板封头厚度计算公式:
[]Φ
=t
C
P KP
D σδ
式中P δ—平盖计算厚度，mm C D —平盖计算直径，mm
K —结构特征系数 P —设计压力，Mpa
[]t σ—设计温度下材料的许用应力，Mpa
Φ—焊缝系数
将各值代入上式可得，设计压力为4 Mpa 时，封头厚度为6mm ，考虑安全因素，我们现场选用厚度为12mm 的Q235-B 钢板作为试压堵头，并设十字档条加强。 5.6.1充气及升压
充气升压时，升压速度不宜过快，试验压力应均匀缓慢上升，并反复检查，每小时 升压不超过1MPa ，当压力升至3倍和6倍时，停止升压，稳压30分钟，对管道进行观察检查，若未发现异常情况或问题方可继续升压。管道继续升压到设计要求压力，然后停止升压。
5.6.2稳压及检查
5.6.2.1当压力升至强度试验压力时，停止升压，稳压4小时，管道无断裂，目测无变形、无渗漏、随时注意超压现象的发生，严禁超压。
5.6.2.2稳压期间会同甲方代表和监理对管道进行沿线检查，检查有无泄漏、压降。
5.6.2.3试压期间，管道无断裂、无异常变形、无泄露，压降≤1%设计压力，强度
试验为合格。
5.6.3管线严密性试验
5.6.3.1当强度试验达到要求后，泄压至设计压力进行严密性试验。
5.6.3.2泄压时应严密观察压力下降情况，排气过程应缓慢，当管道内压力降至设计压力时，立即关闭排气阀。
5.6.3.3当试验管段内压力降至设计压力时，进入严密性试压阶段，严密性试压稳压时间24h，稳压后对全线进行详细检查，检查由甲方现场代表及监理参加检查。管道无渗漏和压降≤1.5%设计压力，严密性试验即为合格。
压降计算：Δp=100(1-Pz.Ts／Ps. Tz)
Ps= Ps1+ Ps2
Pz= Pz1+ Pz2
式中Δp——压降（%）；
Ts——稳压开始时管内气体的绝对温度（K）；
Tz——稳压终了时管内气体的绝对温度（K）；
Ps——稳压开始时气体的绝对压力(MPa)；
Pz——稳压终了时气体的绝对压力(MPa)；
Ps1,Pz2——稳压开始及终了时的压力读数表压(MPa)；
Ps2,Pz1——稳压开始及终了时当地大气压(MPa)。
注：Pz、Ps、Tz、Ts各值均指全线各测点的平均值。
5.6.3.4在升压或稳压期间，若发现泄露或压力变化异常现象，应首先停车或停止试压，然后进行泄压，将压力降掉以后，方可进行焊接作业，绝不允许带压作业。
5.6.4分段试压合格后，拆除临时试压装置，连接各试压管段，所有连头焊缝按规范要求进行100%超声波及X射线探伤，并按要求完成补口工作。
5.6.5试压介质的排放应选在安全合适地点，排放点应有操作人员控制和监视。
六、清管试压各项资源需要量
6.1每段管道清管及试压设备配备表
6.2每段管道吹扫手段用料表
8.1试压区应选在无人员地带，清管试压工作进行前，应由项目安全员对参加试压人员进行有关安全教育。
8.2交接班应有班前会议，交接清注意事项。
8.3试压前应通过政府、村支部等形式，向沿线所经过的城市、村庄的居民通知试压时间，所经过的地区及注意事项。
8.4清管施工时，现场出口前方50m、左右50m内设好警戒区，在警戒区内设置警示标志及警示灯，安全防护线，并派人值守。
8.5管道升压、降压时，试压区域内严禁非试压人员，车辆进入禁区，禁区内的居民应暂时撤离到安全地带。升压过程中，工作人员不得沿管道检查。管道试压前，必须对管线、阀门等进行检查，其开启状态符合要求，试压的管段不准同时进行其他作业。
8.6试压过程中严禁带压紧固螺栓和敲击撞击管子；随时检查试压用设备，保证其运行良好，安全可靠；
焊接的封头必须经探伤合格，升压时封头对面100m内不准站人，发现泄露时应立即停止升压，不准带压补焊。
8.7参加试压人员必须听从指挥，统一步调，严禁违章作业,试压要有安全人员监督。所有参加人员要熟悉操作流程,防止错误操作,重要操作要有专人负责。
8.8在清管和试压的全过程中，应保持通讯联系畅通，信息传递反馈及时，交通工
具配备充分。
8.9在清管和试压过程中，应沿线每隔2～3km设置一个监视点，在人员稠密的地方应增加监视点，与巡逻车组成一个严密的监视系统。沿线各监视点设置标牌，必要时撒安全灰线。
8.10在观测压力变化时使用望远镜观测。
8.11做好应急预案，落实准备和抢救工作。
九、试压应急方案
为了减少管道试压中各类突发事件对项目部人员、财产、环境造成损失和破坏，一旦发生紧急情况所有应急小组成员都能知道他们的职责并尽快采取行动。将紧急情况控制住并恢复正常施工。
1、应急组织机构网络图
2 、应急报告程序：
3 应急组织机构人员职责
a. 现场应急指挥
⑴. 负责对任何紧急情况作出反应；
⑵. 有权调动项目部所有财物和人力，接收信息并保留记录；
⑶. 负责指挥应急小组成员采取应急措施；
⑷. 紧急情况结束后通知有关各方、收集事件报告供调查和分析。
b. 项目部HSE监督
⑴. 检查控制点并分析形势；
⑵. 检查应急电话和信息传递渠道是否正确、畅通；
⑶. 监督现场HSE监督和应急小组的工作；
⑷. 对紧急情况提出建议。
c. 应急小组
⑴. 紧急赶赴事故现场；
⑵. 听从组长和现场领导和指挥；
⑶. 征求现场HSE监督的建议；
⑷. 必要时求援。
火警电话：119 医疗救助电话：112 事故处理电话：122
4、施压安全措施
1）、试压前清理危险区内人员。
2）、警戒区设置明显警戒线，必要时采取拉警戒彩带并设警告牌、配扬声器、警告手灯和红灯等措施。
3）、试压段两侧10m、管头前50m内，划为安全禁区，试压人员严禁站在管头，严禁氧、乙炔瓶置于安全禁区。
4）、试压期间，设专人监管阀门；专人负责安全警戒；试压过程中，专人随时观察压力表变化；
5）、试压过程中，不准敲击、碰撞管子。当压力升至0.3MPa后，不得进行紧固螺栓等操作。所有渗漏，均应在压力降至0.02MPa以下后进行处理。
6）、夜间值班人员严禁睡岗和脱岗。
7）、现场必须有值班车辆随时待命。
医疗急救流程图
项目部撤离程序图
（适用于紧急情况的撤离）
