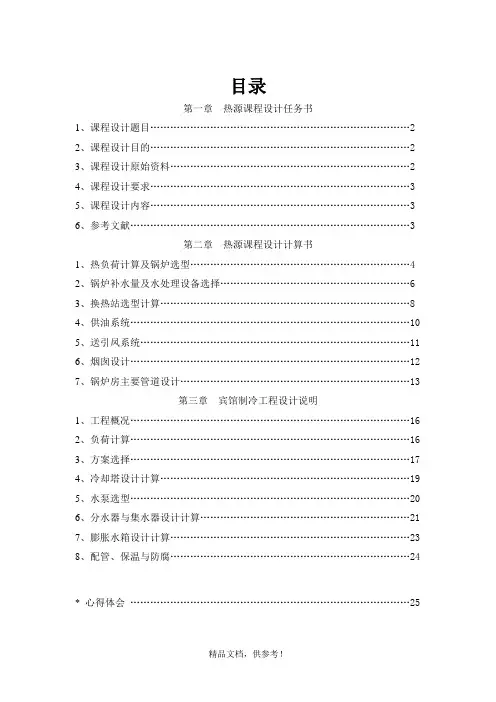

目录
第一章热源课程设计任务书
1、课程设计题目 (2)
2、课程设计目的 (2)
3、课程设计原始资料 (2)
4、课程设计要求 (3)
5、课程设计内容 (3)
6、参考文献 (3)
第二章热源课程设计计算书
1、热负荷计算及锅炉选型 (4)
2、锅炉补水量及水处理设备选择 (6)
3、换热站选型计算 (8)
4、供油系统 (10)
5、送引凤系统 (11)
6、烟囱设计 (12)
7、锅炉房主要管道设计 (13)
第三章宾馆制冷工程设计说明
1、工程概况 (16)
2、负荷计算 (16)
3、方案选择 (17)
4、冷却塔设计计算 (19)
5、水泵选型 (20)
6、分水器与集水器设计计算 (21)
7、膨胀水箱设计计算 (23)
8、配管、保温与防腐 (24)
* 心得体会 (25)
第一章热源课程设计任务书
1、课程设计题目
北京市××厂××锅炉房工艺设计
2、课程设计目的
课程设计是“冷热源工程”课程的主要教学环节之一。通过课程设计，了解主要冷热源系统设计内容、程序和基本原则，学习设计计算方法和步骤，提高设计计算和制图能力，巩固所学的理论知识和实际知识，并学习运用这些知识解决冷热源工程设计中的实际问题。
3、课程设计原始资料
1、热负荷数据：
全厂生产热负荷为8360KW，采暖面积90000 m2，采暖和生产用热方式为
直接取自锅炉房的高温水，参数为130℃/70℃。
2、燃料资料：
AIII / 0＃轻柴油
查资料的该轻柴油的热值为 4.27×104KJ/kg(10200kcal/kg)，密度
0.867kg/m3,十六烷值50，水分无，灰分0.1％，硫份1.8％，凝点8℃，闪
点，56℃，50度运动粘度4-6。
3、水质资料：
1)总硬度： 4.8 mmol/L
2)永久硬度：1.4 mmol/L
3)暂时硬度：3.4 mmol/L
4)总碱度： 3.4 mmol/L
5)PH值：PH=7.5
6)溶解氧： 5.8 mg/L
7)悬浮物：0 mg/L
8)溶解固形物：390 mg/L
4、气象资料：
本次课程设计选择北京为设计城市
1）海拔高度：31.2m
2）大气压力：冬季1020.4hPa 夏季998.6hPa
3）冬季采暖室外计算温度：-9℃
4）冬季通风室外计算温度：-5℃
5）冬季最低日平均温度：-15.9℃
5、工作班次
两班制
4、课程设计要求
1、深入领会任务书的内容和意图后，独立完成设计、计算和绘图工作，认
真提出完整的设计文件。
2、每一阶段设计完成后，必须经指导教师审批后才能进行下一阶段的设计。
3、每一阶段设计都必须严格按计划进行，定期完成。
4、设计文件、说明书和计算书要求扼要、简明、清晰，设计图纸要求准确，
主次分明，采用国家统一的制图标准，图面要求清洁、美观。
5、设计文件经审查、考查及格后，才能作课程设计答辩。
5、课程设计内容
1、冷热源主机设备的选择计算及辅助系统和辅助设备的设计计算
2、冷热源机房工艺流程设计及平面布置
6、参考文献
[1] 《冷热源工程》第二版
[2] 《工业锅炉及锅炉设备》
[3] 《工业锅炉房设计手册》
[4] 《工业锅炉房设计规范》
[5] 《锅炉水处理热力工程》图集
[6] 《供热通风设计手册》
[7] 《暖通空调常用数据速查手册》
[8] 《中央空调设备选型手册》
第二章 热源课程设计计算书
1、热负荷计算及锅炉选型
1.热负荷计算
1.1采暖季节热负荷计算
)(22110max 1Q K Q K K Q +=
式中 0K ——考虑热网热损失以及锅炉房泵、吹 灰、自用热等因素的
系数，取1.05；
1K ——生产用热的同时使用系数，取0.8；
2K ——采暖用热的同时使用系数，取1.0；
1Q ——全厂生产热负荷，8360KW ；
2Q ——全厂采暖热负荷，本次采用北京地区采暖估算指标
120W/m 2计算，为：2Q =120×90000=10800KW 。
故：m ax 1Q =1.05×（0.8×8360+1.0×10800）=18362.4KW
1.2非采暖季节热负荷计算
110max 1Q K K Q =
式中 0K 、1K 、1Q ——同上式。
m ax 1Q =1.05×0.8×8360=7022.4KW
2.锅炉型号及台数的选择
2.1锅炉选型分析
由于本次设计要求的是130℃/70℃的高温供回水，而总负荷为
18362.4KW ，符合这样要求的热水锅炉很少，故本次设计考虑采用蒸汽锅炉，利用蒸汽换热制备130℃度的高温热水。
本次先采用热负荷及需用燃油量来估算值来选择锅炉的型号。
估算所需燃油的量： L=η
4max 11027.43600??Q L ——燃油需求量；
m ax 1Q ——热负荷；
η——锅炉的热效率，暂估算为85％.
可得 采暖时期：L=
85
.01027.436004.183624???=1821.3kg/h 非采暖时期：L=85
.01027.436004.70224???=696.5kg/h 根据燃油的估算量，和参考各种燃油蒸汽锅炉的型号和参数，暂选择方案： 方案一：选择WNS10-1.25-Y[Q]锅炉三台，此锅炉额定蒸发量10t/h,允许热
水工作压力为1.25Mpa,额定蒸汽温度194℃,给水温度105℃，燃油消耗量
678kg/h ，排烟温度度270℃，锅炉热效率为86.2％。采暖时期三台同时运行，非采暖时期运行一台。
方案二：选择[K]SZS10-1.25-Y 锅炉三台，此锅炉额定蒸发量10t/h,允许热
水工作压力为1.25Mpa,额定蒸汽温度194℃,给水温度105℃，燃油消耗量635kg/h ，排烟温度度170℃，锅炉热效率为91.04％。采暖时期三台同时运行，非采暖时期只运行一台。
2.2锅炉选型方案分析
根据锅炉房确定的原则：
1）锅炉台数应按照所有运行锅炉在额定蒸发量工作时，能满足锅炉房最大
热负荷。
2）锅炉的出力、台数应能有效适应热负荷变化的需要，且在任何工况下，
应保证锅炉有较高的热效率。
3）应考虑热负荷发展的需要。
4）锅炉台数应根据热负荷的调度、锅炉检修和扩建的可能性确定。一般新
建锅炉房以不少于2台、不超过5台为宜。
5）以生产负荷为主或常年供热的锅炉房，应设置一台备用锅炉。以采暖、
通风空调为主的锅炉房，一般不设备用锅炉。
方案一：采暖时期：L=
862
.01027.436004.183624???=1795.9kg/h 与满负荷时的效率：η=3
6789.1795?=88.3％ 非采暖时期：L=862
.01027.436004.70224???=686.8kg/h 与满负荷时的效率：η=678
8.686=101.3％ 方案二：采暖时期：L=9104.01027.436004.183624???=1700.5kg/h
