秦家沟水库帷幕灌浆施工方案 编制时间：2014年11月28日
秦家沟水库帷幕灌浆施工方案 一、工程概况 1、工程简介 秦家沟水库大坝帷幕灌浆共布置有一个灌浆洞，向大坝两岸延伸至山体深部总长20m，并向上游与引水系统帷幕接为一体，形成大坝的整体防渗屏障。大坝总长400m，需要施工部位帷幕左坝肩至坝体共计100m。 帷幕灌浆布置：排内孔距均为2.0m，排数根据不同的部位设置1～2排，即在桩号0+100.00～0+200.00之间设计有2排帷幕灌浆孔，分别为上游排和下游排；在0+00.00～0+100.00设计有2排帷幕灌浆孔，分别为上游排和下游排。 2、交通条件 大坝附件有县级公路，路面结构为混凝土和沥青，里程约100km。进场公路、左高线公路、左岸高低线连接线、左岸缆机平台公路、左低线公路。大坝路面混凝土浇筑，交通方便。 3、地质简述 本地大坝地层主要为二叠系上统玄武岩、角砾集块熔岩组（P2β），表层为第四纪覆盖层。 左岸坝基岩体为P2β15-2角砾集块熔岩，岩石坚硬；错动带发育程度不均匀，裂隙发育。坝肩地基全强风化、强卸荷、弱风化上段岩体完整性差，多张开、松弛。右岸坝肩岩性主要为P2β15-2角砾集块熔岩，上部涉及少量P2β21杏仁状玄武岩；坝肩地基全强风化、强卸荷及弱风化上段岩体特点与左岸相近。弱风化下段在岸坡下部次生泥较少，分布深度浅。
4、施工范围 本合同工程的主要工作包括：大坝帷幕灌浆及左坝肩廊道帷幕灌浆； 二、施工布置 大坝帷幕灌浆工程量大，工作面分布范围广。为保证施工质量、进度、安全及施工的连续性，必须合理有效布置集中制浆系统、供水、供电、通讯、排污等；考虑本标段总体布置及进度情况，帷幕灌浆施工布置情况如下 1、生活及办公设施 在大坝下游自行修建生活以及办公场所，对场地进行平整并进行地基处理后，建活动板房。 本工程高峰时项目部6人，清渣、制浆工等2人；施工机组4,套，1套备用，按8人/台套计，计24人，共32人。 2、集中制浆站 2.1集中制浆站选型 为保证灌浆过程的连续性，满足现场用浆需求，在施工过程中采用临时制浆站集中制浆方式。 2.2 集中制浆站布置 1）1#集中制浆站布置左岸廊道帷幕灌浆施工用浆。 2）2#、3#集中制浆站分别布置在大坝中部，主要供给坝基帷幕灌浆施工用浆及消力池帷幕灌浆施工用浆。 3）4#备用。 每个制浆站附近各设一个水泥仓库，其占地面积约为40 m2。每个站内配置1台ZJ400高速搅拌机高速制浆机、1个储浆桶、1台送浆泵。送浆管采用Φ50的
帷幕灌浆施工专项方案(总21 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
目录 第一章工程概述................................................. 错误!未指定书签。 第一节概述................................................ 错误!未指定书签。 第二节编制依据............................................ 错误!未指定书签。第二章施工平面布置............................................. 错误!未指定书签。第三章施工准备................................................. 错误!未指定书签。第四章施工条件.................................................. 错误!未指定书签。第五章材料、设备及人员安排..................................... 错误!未指定书签。第六章、施工进度计划、投入机械设备计划........................... 错误!未指定书签。 1、机械投入计划 ........................................ 错误!未指定书签。 2、进度计划、设备计划................................... 错误!未指定书签。第六章施工方法.................................................. 错误!未指定书签。 第一节施工测量放样........................................ 错误!未指定书签。 第二节钻孔灌浆工艺流程 (8) 第三节钻孔、冲洗和压水试验................................ 错误!未指定书签。 第四节灌浆压力............................................ 错误!未指定书签。 第五节幕灌浆施工顺序...................................... 错误!未指定书签。 第六节帷幕灌浆............................................ 错误!未指定书签。 第七节接触面灌浆.......................................... 错误!未指定书签。 第八节灌浆结束标准和封孔.................................. 错误!未指定书签。 第九节检查孔.............................................. 错误!未指定书签。 第十节灌浆试验............................................. 错误!未指定书签。 第十一节排水孔........................................................................................... 错误!未指定书签。 第十二节灌浆质量通病防治...................................................................... 错误!未指定书签。第七章质量检查.................................................................................................... 错误!未指定书签。第八章质量控制措施........................................................................................... 错误!未指定书签。第九章安全文明施工. (20)
某土石坝施工导流方案比选 文章结合某土石坝工程概况及导流条件，对埋管导流和隧洞导流方案方案进行比选，供类似工程借鉴。 标签：土石坝；埋管导流；隧洞导流；导流方案比较 施工导流设计是水利水电枢纽总体设计的重要组成部分，是影响枢纽布置、永久建筑物形式、施工方法、施工总布置、施工进度安排和工程造价的重要因素[1]。 土石坝具体是指利用当地的土料、砂砾、石渣卵石等筑成的坝，所用的材料全部取自于当地，为当地材料坝。其施工期间坝体不能过水，相对于允许过水的混凝土重力坝、面板堆石坝等导流风险大，因此根据工程区水文特性、地形地质情况、枢纽布置等条件，进行多方案技术经济综合比较，全面分析各种因素[2]，选择出最优导流方案，具有重要意义。 中小型土石坝常用的导流方式有埋管导流及隧道导流两种方式[3]，以下通过对某土石坝工程实例的阐述，对导流方式进行比较，选择最佳导流方式。 1 工程概况 土石坝枢纽主要由大坝、溢洪道和引水发电隧洞、水电站、上坝、进厂公路等。水库大坝采用土心墙堆石坝，坝轴线方位角NE0.8°，坝顶高程2145.7m，防浪墙顶高程2146.7m。河床建基面最低高程依据工程地质条件定为2108.0m，最大坝高37.7m，坝顶宽度6m，坝轴线长205.74m。 溢洪道位于大坝左岸坝肩处。溢洪道采用有闸控制方式，溢洪道采用2孔（单孔净宽4m，总净宽8m）的方案，引水发电隧洞布置在右岸，由进口分层取水塔、龙抬头、隧洞段、渐变段等组成，全长393m。电站布置在大坝下游右岸，厂房尺寸25.7m×10.0m。 2 工程特点 水库库容531万m3属小（1）水库，大坝最大坝高37.7m，属低坝。引水发电隧洞布置在右岸，可考虑与导流隧洞结合布置后部分结合布置。坝址河床较宽，可考虑在岸边埋管导流。 3 水文气象及地质条件 3.1 水文、气象 坝址所处流域属于亚热带气候区，受东南亚季风影响很大，且处于低纬度地
帷幕灌浆施工方案 1.1编制依据 （1）施工设计图纸及设计说明； （2）《锦凌水库工程坝基固结灌浆、帷幕灌浆施工技术要求》（3203-LC-02）； （3）《水利水电工程钻孔压水试验规程》（SL31-2003）； （4）《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)； （5）《水利水电工程施工组织设计规范》(SDJ338-89)； （6）《建筑工程质量检验评定标准》(GBJ301-88)； （7）《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。 1.2工程概述 1.2.1 坝址地质条件 坝址区基岩岩性主要为安山岩和熔岩，以安山岩为主，坝址区分布较广；熔岩以凝灰岩和火山角砾岩为主，局部为熔结流纹岩、凝灰质砂岩等，主要分布于坝址区河床部位和右岸岸坡。基岩风化程度较弱，风化界线有一定的规律性；岩体完整程度及强度因岩性不同有一定的差异，安山岩强度较高，一般为中硬，岩体完整性差～较完整；熔岩强度较低，一般为较软岩～中硬岩，完整性差～较完整。坝基全、强风化岩透水性较强，一般为弱～中等透水；弱风化岩，一般为弱～中等透水；微风化～新鲜岩，一般微～弱透水。 坝基安山岩和熔岩碱活性成份含量均低于0.1%，无潜在危害。 坝址区构造简单，未发现大的构造。坝址区基岩节理裂隙较发育，局部中等发育，以剪性为主，节理面多平直光滑或粗糙，闭合或微张，无充填或钙质充填，最小间距15cm左右，结合一般，延伸中等。顺河向节理不发育。 1.2.2 主要项目和工程量 锦凌水库工程右岸建筑及安装工程的帷幕灌浆施工主要包括左右岸土石坝帷幕灌浆、混凝土坝段帷幕灌浆。
帷幕灌浆为单排，灌浆孔孔距为2m。连接坝段帷幕灌浆孔深约为基岩下29m，挡水坝段、引水坝段、底孔坝段帷幕灌浆孔深约为基岩下27m，溢流坝段帷幕灌浆孔深约为基岩下23m。右岸土石坝段帷幕灌浆孔约为1622个，左岸滩地段帷幕灌浆孔约为266个，混凝土坝段帷幕灌浆孔约为69个，共计1957个灌浆孔，总长度为13330m。 孔位编号见施工图纸，孔间距2m，钻孔孔位偏差不大于100mm，先导孔沿帷幕线每隔16m布置一个，先导孔灌浆应在Ⅰ序孔之前进行，孔深至设计帷幕底线以下5m。 1.3灌浆进度安排 根据现场实际施工进度安排，右岸混凝土坝段帷幕灌浆时段为2010年8月21日至2010年11月19日，右岸土石坝段帷幕灌浆时段为2010年9月21日至2010年11月19日，左岸滩地段帷幕灌浆时段为2010年9月30日至2010年11月30日。左岸明渠及纵向围堰占压段帷幕灌浆于2010年10月14日开始，2011年1月30日结束。 1.4 施工布置 1.4.1 风、水、电系统 （1）施工用风采用移动式空压机供风，风压不小于0.7Mpa。 （2）施工用水采用潜水泵抽水，供水能力不小于30m3/h，出口水压不小于0.3MPa。 （3）施工用电采用系统供电。施工段配置配电柜，由主电缆线（90mm2）接入，布线长度根据现场实际距离而定。 1.4.2 设备布置 本工程拟选用YJL-100型潜孔钻、XU-300型回转钻机及XY-2PC型地质钻机完成所有灌浆孔、检查孔及勘探孔的钻孔作业，同时在制浆站根据需要布置高速搅拌机、泥浆泵输浆，在各灌浆点根据需要配备足够的灌浆泵、双层搅拌机及自动记录仪等主要灌浆设备。
右坝肩帷幕灌浆施工方案 1概况 1.1 概述 石头峡水电站位于青海省东北部的门源县苏吉滩乡, 地理位置东经101°15′, 北纬37°31′。坝址距青石嘴18km, 距门源县浩门镇约36km, 为乡村道路, 宁-张公路青石嘴-省会西宁市129km。本标段钻孔与灌浆工程包括坝基、左右岸帷幕灌浆及左右岸坝肩帷幕灌浆。 右岸坝肩帷幕灌浆为单排帷幕, 孔距为 1.5m, 灌浆起始高程为EL3088.0m( 溢洪道闸室段灌浆从混凝土与基岩接触面开始) , 灌浆底高程为EL3058.0m, 孔深达到设计深度且压水达不到5Lu则终孔, 超过5Lu 下延一段( 5.0m) 后终孔。灌浆前先对溢洪道两侧帷幕灌浆工作面浇筑宽4米、厚0.5m的混凝土盖重。 右岸坝肩帷幕钻孔与灌浆工程计划从4月3日开始, 8月5日结束。坝肩帷幕灌浆主要施工项目的设计工程量见表1-1。 表1-1 帷幕灌浆主要项目设计工程量表 1.2.1《坝肩帷幕灌浆线变更图》( STX-JS-SG-db07) ; 1.2.2 -十五局-BW-15号工程备忘单; 1.2.3《灌浆施工技术要求》; 1.2.4《水工建筑物水泥灌浆施工技术规范》( DL/T 5148- ) ; 1.2.5本工程施工采用的现行国家及行业标准、规程和规范;
1.2.6本工程有关的招、投标文件; 1.2.7国内外已建类似工程的有关资料和经验; 1.2.8本工程所具有的特殊性。 2 施工布置 根据施工工期安排, 结合施工期间的施工强度以及灌浆施工用水的特殊要求, 对施工过程中的水、电以及制输浆系统进行布置。 2.1施工道路 利用坝后”之”字路及右岸已有的临时施工道路, 满足生产需要。2.2施工用水 在施工现场合适位置放置一个4m3水箱, 坝前库区抽取以供灌浆用水。 2.3施工用电 施工用电按就近原则从右坝肩变压器处接取, 施工用电总功率约200KW。在工作面设置主配电柜, 各钻探灌浆用电由主配电柜引出到各自电箱。 灌浆施工照明用电从主配电柜处接取。施工现场安装高效节能灯, 施工照明需满足现场施工要求。 2.4污水处理 右岸坝肩帷幕灌浆施工时, 在溢洪道左右岸帷幕线附近各挖一个沉淀池, 溢洪道闸室段帷幕线附近围一个沉淀池。使施工废水流至沉淀池内, 再用污水泵抽走。 2.5制输浆系统 2.5.1制浆站修建 根据施工现场的实际情况, 在右坝肩修建标准化制浆站, 采用相对
SDJ213-83 《碾压式土石坝施工技术规范》 SL260-98 《堤防工程施工规范》 SL38-92 《水利水电基本建设工程单元工程质量等级评定标准（七）》 SL239-1999 《堤防工程施工质量评定与验收规程》 3 、施工准备 3.1 对合同及设计文件进行深入具体条件编好施工组织设计。 3.2 做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。导流及引排水工程已完成。 3.3 测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。 3.4对土料场进行现场核查，贮量应大于需用量的1.5-2.5 倍。土质及天然含水量符合设计要求。 3.5 施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。 4 、施工操作要求 4.1 土料开挖 4.1.1 料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水，开好排水沟。 4.1.2 土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。 4.1.3 当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。4.1.4 冬季施工宜用立面开挖。 4.1.5 取土坑壁应稳定，立面开挖时严禁掏底施工。 4.2 铺料 4.2.1 防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m ，人工作业时不小于50m。 4.2.2 作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。 4.2.3 相邻施工段的作业面需均衡上升，若不可避免出现高差时，要以1：3-1：5 的斜坡连接。 4.2.4 土料宜用进占法卸料，用推土机或人工铺至规定部位，严禁将砂砾料或其他透水料与粘性土料混杂。 4.2.5 铺土厚度及块置直径限制尺寸如下表：铺土厚度和土块直径限制尽寸表 压实功能类型压实机具种类铺土厚度（cm）土块限制直径（cm） 轻型人工夯、机械夯15-20 20-25<5 <8 中型12T--15T 平碾斗容2.5m3 铲运机5T-8T 振动碾25-30 < 10 重型斗容大于7 m3 铲运机10T-16T 振动碾加载汽胎碾30-50 < 15 4.2.6 铺料至堤边时，应在设计边线外侧各超镇一定余量，人工铺料为10cm ，机械铺料 为 30cm。 4.2.7 通过保持填土面平整，算方上料，及时检测厚度等措施控制铺土厚度。土厚度允许误差为+0-5cm 。 4.3 碾压 4.3.1 碾压机械行走方向应平行于提轴线。分段分片碾压时相邻作业面的碾压搭接宽度，平 行提轴线方向不应小于0.5m，垂直堤线方向不应小于3cm。 432碾压机械进行碾压时，采用进退错距法作业。碾压搭接宽度大于10cm。铲运机兼作压

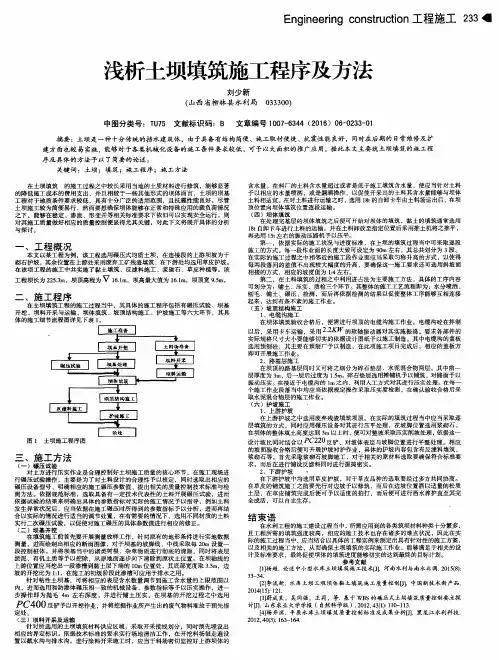

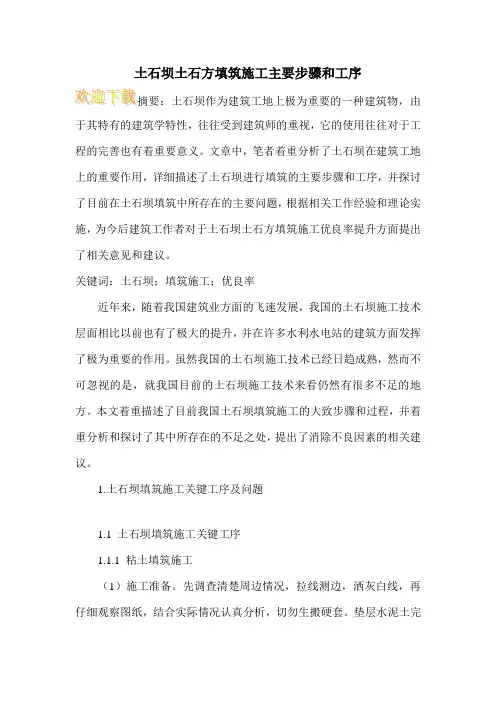

1F415014 土石坝填筑的施工方法 一、土石坝施工内容 根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）和定向爆破修筑等类型。其中，碾压式土石坝最为普遍。 碾压土石坝的施工作业，包括准备作业、基本作业、辅助作业和附加作业。 1.准备作业。包括“四通一平”（通车、通水、通电、通信、平整场地）、修建生产、生活福利、行政办公用房以及排水清基等项工作。 2.基本作业。包括料场土石料开采，挖、装、运、卸以及坝面作业等。 3.辅助作业。包括清除施工场地及料场的覆盖，从上坝土料中剔除超径石块、杂物，坝面排水、层间刨毛和加水等。 4.附加作业。包括坝坡修整，铺砌护面块石及铺植草皮等。 二、坝料开采 （一）土料开采 土料开采主要分为立面开采及平面开采。 土料开采方式比较 （二）砂砾料开采 砂砾料（含反滤料）开采施工特点及适用条件见表。 砂砾料开采方式比较
（三）石料开采 用作坝体的堆石料多采用深孔梯段微差爆破。 三、坝面作业的基本要求 根据施工方法、施工条件及土石料性质的不同，坝面作业施工程序包括铺料、整平、洒水、压实（对于黏性土料采用平碾，压实后尚须刨毛以保证层间结合的质量）、质检等工序。为了不使各工序之间相互干扰，可按流水作业进行组织。 四、铺料与整平 1.铺料宜平行坝轴线进行。进入防渗体内铺料，自卸汽车卸料宜用进占法倒退铺土。 2.按设计厚度铺料整平是保证压实质量的关键。 3.黏性土料含水量偏低，主要应在料场加水（2011考点）。对非黏性土料，为防止运输过程脱水过量，加水工作主要在坝面进行。石渣料和砂砾料压实前应充分加水，确保压实质量。 4.对于汽车上坝或光面压实机具压实的土层，应刨毛处理，以利层间结合。通常刨毛深度3～5cm。（2013考点） 五、碾压 碾压机械的开行方式通常有：进退错距法和圈转套压法两种。 1.进退错距法操作简便，碾压、铺土和质检等工序协调，便于分段流水作业，压实质量容易保证，可在碾压带的两侧先往复压够遍数后，再进行错距碾压。错距宽度b按下式计算 b=B／n 式中B……碾滚净宽（m）；n——设计碾压遍数。 2.圈转套压法要求开行的工作面较大，适合于多碾滚组合碾压。其优点是生产效率较高，但碾压中转弯套压交接处重压过多，易于超压。
大新县派林水库除险加固工程 大坝帷幕灌浆及充填灌浆施工方案 审核：付俊杰 编制：陆伟 广西越海建设工程有限公司 大新县派林水库除险加固工程 项目经理部 二○○八年七月二十日
本工程大坝灌浆坝基线以下5米采用防渗帷幕灌浆，灌注纯水泥浆，坝基以上为土坝充填式灌浆，在坝坡上桩号0-020～0+162布置单排灌浆孔，，孔距2.0米。 灌浆材料：水泥粘土浆(砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%)，水泥掺入量为15%。 灌浆施工次序：采用逐渐加密法，即沿轴线每隔20米先钻一个先导孔，了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，再然后进行第三次序孔钻孔灌浆。 施工方法：帷幕灌浆采用直自下而上进行，灌浆压力400～500Kpa。充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长5～10米。浆液稠度先稀（容重1.3g/cm3）后稠（容重1.6g/cm3）,采用少管多复方法。灌浆压力由小到大，孔口最大灌浆压力为50kPa。 一、机械设备和人员 钻孔机械采用1台套液压回转钻机，1台套灌浆泵，1台套水泥搅拌机，水泵4台。钻孔灌浆专业施工人员8人。 二、钻孔和灌浆 灌浆工艺流程图如下： 1、测量布孔 按设计图纸测量放出灌浆孔轴线，确定起始孔从坝右开始，从右坝端用钢卷尺量出4米为第一个孔，然后用钢卷尺在孔位轴线上放出各孔位，并用木桩
在地面上标明孔位写上孔号。所有钻孔按施工放样图纸统一编号，并注明施工次序。 2、灌浆材料准备及制浆 2.1灌浆材料 （1）本次帷幕灌浆采用纯水泥浆，水泥采用42.5普通硅酸盐水泥，其细度要求通过 6900孔/cm2标准筛余量少于5％。用于灌浆工程的水泥材料的生产（或出厂）指标及检验资料报送监理人审查批准。 （2）本次充填灌浆采用水泥粘土浆，水泥采用42.5普通硅酸盐水泥，其细度要求通过 6900孔/cm2标准筛余量少于5％。粘土采用砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%粘土。用于灌浆工程的水泥材料的生产（或出厂）指标及检验资料报送监理人审查批准。 （3）水：灌浆用水直接引用水库里的水。 2.2制浆 （1）制浆材料经过称量，称量误差小于5%。 （2）浆液采用专用机械制浆，搅拌均匀并测定浆液密度。 （3）浆液各项指标按设计要求控制。土料应先在泥浆池内浸泡数小时，搅拌成浆，通过过滤筛清除大颗粒和杂物，灌浆前再通过35孔/cm2的过滤筛。灌浆过程中浆液容重和输浆量应每小时测定1次并记录，浆液的稳定性和自由析水率10天测1次，如浆料发生变化，应随时加测。使用普通搅拌机时，应不少于3min; 使用高速搅拌机时，应不少于30s。浆液存放时间：当环境温度10℃以下时，不超过5h; 当环境温度10℃以上时，不超过3h; 3、施工机械选用和灌浆试验 3.1钻孔设备 钻孔机械采用1台套油压回转钻机钻进，配备足够长度的钻杆和岩芯管。 3.2灌浆设备 （1）用2台套以上的灌浆泵和水泥浆搅拌机。 （2）搅拌机的转速和拌合能力分别与所搅拌浆液类型及灌浆泵排浆量相适
新疆兵团水利水电工程集团有限公司十三师八大石水库工程项目部 帷幕灌浆施工方案 编制： 复核： 批准： 日期： 八大石水库工程项目部 2015年11月
帷幕灌浆施工方案 一、工程概况 1、概述 新疆兵团十三师八大石水库工程位于庙尔沟河出山口，行政区划属于新疆生产建设兵团第十三师黄田农场。工程区距黄田农场约25km，距哈密市约48km，距乌鲁木齐市678km，国道G312在水库下游18km处经过。 八大石水库是庙尔沟河上的控制性水利枢纽，由拦河大坝、灌溉供水洞以及表孔溢洪道组成，设计洪水标准为50年一遇，校核洪水标准为1000年一遇，水库总库容990万m3，为IV等小（1）型工程。大坝为碾压式沥青混凝土心墙砂砾石坝，长311.93m，最大坝高115.7m。大坝为3级建筑物，灌溉供水洞及溢洪道为4级建筑物；其余次要建筑物级别为5级。水库工程区地震基本烈度为Ⅶ度，主要建筑物的地震设防烈度为Ⅶ度。 大坝心墙基础建基于基岩弱风化层上部，基岩上设1m厚强度等级为C30混凝土基座，基座底宽5.5m—10.5m。混凝土基座下部设固结灌浆四道，灌浆深度5m，孔距3.0m；设帷幕灌浆两道，灌浆孔排距1.5m,孔距2m，帷幕灌浆深度按深入q≤3lu线以下5m控制。断层段（0+181.31—0+247.07）挖除表层破碎层至设计高程后，回填混凝土盖板，盖板宽度10.5m,布置6排固结灌浆孔，固结灌浆深度7m,其中，靠近下游侧的4排固结灌浆孔兼做帷幕灌浆孔：中间两排为主帷幕，灌浆深度深入q≤3lu线以下5m，上下游两侧排为副帷幕，灌浆深度为为主帷幕深度的2/3； 2.工程地质条件 左坝肩基岩裸露，岩性为华力西中期第二侵入次中细粒闪长黑云母二长花岗岩，肉红色，块状构造，岩体强风化层厚度3.0～5.0m。岩体多为块状，整体性较好，左岸基岩透水率q≤5Lu的界线埋深在基岩面以下22～25m，q≤3Lu的界线埋深在基岩面以下30～35m。 河床坝基段现代河床宽50m，地形平坦开阔，主流靠近河床右岸，宽度9～12m。河床覆盖层为混合土漂石，最大厚度14.9m。下伏基岩为闪长黑云母二长花岗岩，块状构造，
碾压式土石坝设计规范,sl2742001
碾压式土石坝设计规 范,sl2742001 篇一：碾压式土石坝施工规范 碾压式土石坝施工规范 1 范围 本标准给出了碾压式土石坝施工的技术要求和安全监测、质量控制等内容。 本标准适用于1、2、3级碾压式土石坝的施工，4、5级土石坝应参照执行。坝高超过70m的碾压式土石坝，不论等级均应按本标准执行。 对于200m以上的高坝及特别重要和复杂的工程应作专门研究。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB6722-1986 爆破安全规程
GB50201-1994防洪标准 GB50290-1998土工合成材料应用技术规范 DL / T5128-2001混凝土面板堆石坝施工规范 SD220-1987 土石坝碾压式沥青混凝土防渗墙施工规范SDJ12-1978 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）SDJ17-1978 水利水电工程天然建筑材料勘察规程 SDJ217-1987 水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行）SDJ218-1984 碾压式土石坝设计规范 SDJ336-1989 混凝土大坝安全观测技术规范 SDJ338-1989 水利水电工程施工组织设计规范（试行）SL52-1993 水利水电工程施工测量规范 SL60-1994 土石坝安全监测技术规范 SL62-1994 水工建筑物水泥灌浆施工技术规范 SL169-1996土石坝安全监测资料整编规程 SL174-1996水利水电工程混凝土防渗墙施工技术规范 SL237-1999土工试验规程 3总则 3.0.1 为了反映近年来土石坝施工技术的重大进展，对SDJ213-83《碾压式土石坝施工技术规范》进行修订， 以适应当前土石坝建设的需要。
帷幕灌浆的施工工艺 1) 施工测量放样 : 根据招标文件要求本次施工按单排孔分三序实施帷幕灌浆, 帷幕灌浆轴线布置在距坝轴线上游1.0 m 处, 按单排孔布置, 孔距3.0 m 。 测量放样由专业人员采用经纬仪测量定线, 用钢尺丈量孔距, 确定孔位。在每一孔位上打一木桩, 在木桩中心钉一小钉, 作为灌浆孔的中心点。对于转折点桩号, 在旁边加设固定参照标志, 以便施工确认。并用水准仪测出各孔口高程, 根据设计初步计算出各灌浆孔帷幕底线、顶线高程。 2) 钻孔 ①钻孔机具及设备 本次施工根据工程任务, 为了提高劳动生产率和保证施工质量, 选用2台SH-30钻机及2台国产二三三厂生产的XU-200A型钻机, 该钻机最大钻进深度可达200米, 详见下表: 钻孔主要施工设备表 名称型号数量工作内容备注 钻机 SH-30 2 台钻土层 钻机 XU-200A 2台钻孔岩层
灌浆泵 BW-150 2台送水冲洗 测斜仪 KXP-1 1台钻孔测斜 ②钻孔次序 钻孔按三序次施工, 先进行先导孔( Ⅰ序孔) 施工, 进一步探明地质情况, 然后按Ⅱ、Ⅲ序孔分别进行, 详见下图 : Ⅰ序孔 30 00 30 00 30 00 30 00 30 00 30 00 30 00 30 00 帷幕灌浆孔序布置图 ③钻孔操作步骤 根据测量的孔位将钻机设备移机就位, 钻孔中心与 放样孔位偏差控制在规范允许范围内, 然后将钻机垫平, 校核立 轴竖直。 根据不同地层, 采用不同的钻进工艺。土层采用 SH-30型钻机冲击, 直至基岩, 下Φ110 mm 套管, 再采用XU-200A型岩芯钻机旋转钻进, 终孔 孔径为Φ75 mm 。钻孔深度按照设计孔深钻进。 ④钻孔技术指标 A . 孔位偏差及孔深: 孔位力求对中, 其水平偏差 控制在10 cm 之内。孔深按设计要求控制。
帷幕灌浆施工专项方案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
目录
第一章工程概述 第一节概述 由我单位承建的深圳市松子坑水库（二期）工程第二标段，本次施工主要是对1#主坝坝基进行帷幕灌浆处理， 1号坝K0++、1号坝KO+275～1#坝KO+、1#坝～K0+。处的强风化部位采用帷幕灌浆，帷幕灌浆采用单排灌浆，孔距2m；，1#；1#坝K0+～1#坝K0+，下部为强风化岩，采用帷幕灌浆，灌浆深度按坝高1倍控制。 第二节编制依据 《水工建筑物水泥灌浆施工技术规范》DLT 5148-2001； 深圳市松子坑水库（二期）扩建工程第二标段招标文件及设计施工图纸； 深圳市松子坑水库（二期）扩建工程第二标段地质勘察资料； 第二章施工平面布置 为搞好施工，我标将制订科学、合理的施工方法，切合实际，真正服从于施工，对施工具有指导性。 1、施工总平面布置原则 (1)根据临时设施的布置需要,充分利用坝内平地。各钻孔、灌浆机械设备均合理布置在坝脚施工区。 (2)施工布置既要有利于生产，易于施工管理，又要方便施工人员生活。 (3)满足施工要求的前提下，尽量不占过少占临时用地。 2、具体布置方案 (1)临时施工道路：修筑临时道路作为运输材料、设备进场、人员进出的施工道路。
(2)为满足施工要求，在坝内建水泥棚及器材仓库，便于材料和设备器材贮存 堆放及施工值班，水泥棚存量在40吨。 (3)灌浆技术部与施工人员生活住于项目部生活区。 (4)工地施工用水直接从水库中抽取，生活用水与当地居民共同饮用。施工用电从业主指定的变压器搭接电源，灌浆技术部管理人员配置手机联系，以更好地服 务于工程。 第三章施工准 备 帷幕灌浆：序孔作为先导孔，进行注水试验，所有参数最终通过灌浆试验确定。检查孔的钻孔与取芯及压水试验一律遵循 DL/T5148-2001《水工建筑物水泥灌浆施工技术规范》的标准。 施工前修通进场道路。 清除工作面障碍物，所使用机具全部 图1-2 基础抬动观测装置示意图
坝体（垃圾坝、截污坝）工程施工方案 一、工程概况 本坝体工程分为垃圾坝和截污坝，垃圾坝位于填埋区下游西北侧，截污坝设置在垃圾坝北侧，坝体均为为碾压土石坝，压实系数不小于0.96，坝基持力层进入粘土夹碎石层内不小于1米。其中垃圾坝：坝顶轴线长60.9米，坝顶宽7米，坝顶高程620.00米。坝体上游侧以1:2放坡，坡面干砌块石300mm厚后铺设防渗膜及保护层；坝体下游侧分两级放坡，从坝顶至高程611.00米以1:2放坡，坡面为植草护坡，高程611.00米至坝底以1:1.5放坡，坡面为调节池防渗层。截污坝：坝顶轴线长73米，坝顶宽6米，坝顶高程611.00米。坝体以1:1.5放坡，上游侧坡面为调节池防渗层，下游侧坡面为植草护坡。 根据设计图纸中对该工程场地地质描述，场地地层从上至下依次为： 第①层：表层耕植土。 第②层：粉质粘土，黄褐色，呈可塑～硬塑状，主要由黏土矿物组成。 第③层：粘土夹碎石土，灰褐色，主要由页岩碎块石及粘性土组成， f ak=140KPa。 第④层：强风化页岩，呈碎块状，碎粒状、岩质软，f ak=150KPa。 第⑤层：中风化页岩，芯多呈碎块状，薄饼状、短柱状、柱状， f ak=1566KPa。 二、编制依据 1、重庆市黔江一般工业固废填埋场（一期工程）施工图纸； 2、本工程经审核通过的施工组织设计；
3、招投标文件及施工合同； 4、国家现行有关施工技术标准、规范、规程。 三、总体施工安排 1、施工准备 1.1、技术准备 组织施工技术人员3名和专职测量人员1名根据设计提供的测量导线，计划配置一台全站仪、一台DS3水准仪及钢尺若干对整个工程进行测量。 1.2、劳动力准备 根据工期计划和各个分项工程开工时间及强度，组织各种技术工人提前5天进入施工现场，初期拟投入施工工人15人，再根据工作强度酌情增加。 1.3 、机械准备 根据工程内容及工程量大小,按照工期计划和施工强度配置足够的施工机械入场，以保证工程质量达到设计规范要求。 投入测量仪器、机械设备
帷幕灌浆施工方案 4.3帷幕灌浆施工程序、方法说明及附图 根据招标文件提供的工程地质情况，本标段石骨主坝左右坝头采用帷幕灌浆进行地基处理，灌浆孔数为283孔，总进尺为10087m。灌浆孔沿坝轴线布置，单排帷幕灌浆段，孔距2.5m，灌浆深度为伸入弱风化岩5m。 4.3.1 钻孔布置 本标段帷幕灌浆分三序施工，第一序孔的孔距为10m，第一序孔的孔距为5m，第三序孔的孔距为2.5m，在断层处进行加密处理。帷幕灌浆孔平面布置图如下图所示。 单排帷幕灌浆孔平面布置图 双排帷幕灌浆孔平面布置图 4.3.2 灌浆材料 灌浆的浆液为水泥浆，按设计监理指示，选取水泥必须符合规定的质量标准，不得使用受潮结块的水泥，水泥强度为525号普通硅酸盐水泥。帷幕灌浆制成的水泥浆必要时可按《土坝坝体灌浆技术规范》SD266–88和《水工建筑物水泥灌浆施工技术规范》SL62–94有关规范或通过室内试验和现场灌浆试验（试验成果报送监人）或由监理人确
定掺加外加剂、掺和料和化学材料等，浆液必须按设计的要求过筛处理后方可进行灌浆。 4.3.3 灌浆试验 按《土坝坝体灌浆技术规范》SD266–88、《水工建筑物水泥灌浆施工技术规范》SL62–94、《混凝土拌和用水标准》JGJ63–89、《水工混凝土外加剂技术规程》DL/T5100-1999和设计要求对不同掺合料和不同外加剂的浆液进行灌浆试验，以核定各灌浆参数，对于试验的成果要报送监理。 4.4.4 施工工艺 （1）钻孔 1）帷幕灌浆钻孔 帷幕灌浆的钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进，灌浆孔的开孔孔位应符合施工图纸要求。钻机安装应平整稳固，钻孔前应按监理人批示埋设孔口管，钻孔方向应按施工图纸要求确定，钻孔时必须保证孔向准确。 拟定帷幕灌浆采用自上而下的灌浆施工，按灌浆程序分序分段进行。按照设计图纸标好灌浆孔位，帷幕灌浆孔的开孔孔位与设计位置的偏差不得大于10cm。 2）检查孔和排水孔的钻孔 按设计要求布置勘探孔及灌浆检查孔、排水孔，灌浆检查孔的孔底偏差要求与灌浆孔相同。排水孔钻进过程中，如遇有断层、破碎带或软弱岩体等特殊情况时，应通知监理工程师，按指示进行处理。若钻进中排水孔遭堵塞，则应按指示重钻。在上述钻孔施工中按《水利水电工程钻孔压水试验规程》SL25-92和设计要求，对检查孔和排水孔、钻孔进行取芯和芯样试验等。并记录芯样长度及其它能充反映岩石或混凝土的因素进行监测和记录，并提交监理人。 （2）钻孔冲洗和压水试验 钻孔在成孔（段）后均应冲洗和压水试验。钻孔冲洗采用风水联合方法，用导管通入大流量水流，从孔底向孔外冲洗的方法，对钻孔进行冲洗。 按设计要求与《水利水电工程钻孔压水试验规程》SL25–92、《水利水电工程岩石试验规程》（试行）SDJ204–81、《水利水电工程岩石试验规程》（补充部分）DL5006–92的要求对裂隙进行冲洗的压水试验。 帷幕灌浆应在裂隙冲洗后，对先导管应自上而下分段卡塞进行压水试验，按设计施工图纸要求要求采用“简易压水”、“单点法”及“五点法”进行压水试验，压水试验应
