除尘风机管理制度
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：___________________
日期：___________________
专业技术文件/ Technical documentation编号：

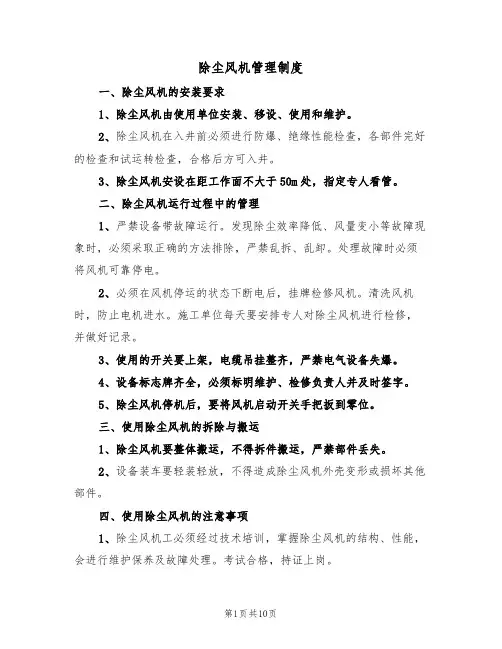

除尘风机管理制度
温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
一、除尘风机的安装要求
1、除尘风机由使用单位安装、移设、使用和维护。
2、除尘风机在入井前必须进行防爆、绝缘性能检查, 各部件完好的检查和试运转检查, 合格后方可入井。
3、除尘风机安设在距工作面不大于50m处, 指定专人看管。
二、除尘风机运行过程中的管理
1、严禁设备带故障运行。发现除尘效率降低、风量变小等故障现象时, 必须采取正确的方法排除, 严禁乱拆、乱卸。处理故障时必须将风机可靠停电。
2、必须在风机停运的状态下断电后, 挂牌检修风机。清洗风机时, 防止电机进水。施工单位每天要安排专人对除尘风机进行检修, 并做好记录。
3、使用的开关要上架, 电缆吊挂整齐, 严禁电气设备失爆。
4、设备标志牌齐全, 必须标明维护、检修负责人并及时签字。
5、除尘风机停机后, 要将风机启动开关手把扳到零位。
三、使用除尘风机的拆除与搬运
1、除尘风机要整体搬运, 不得拆件搬运, 严禁部件丢失。
第2页/共5页
