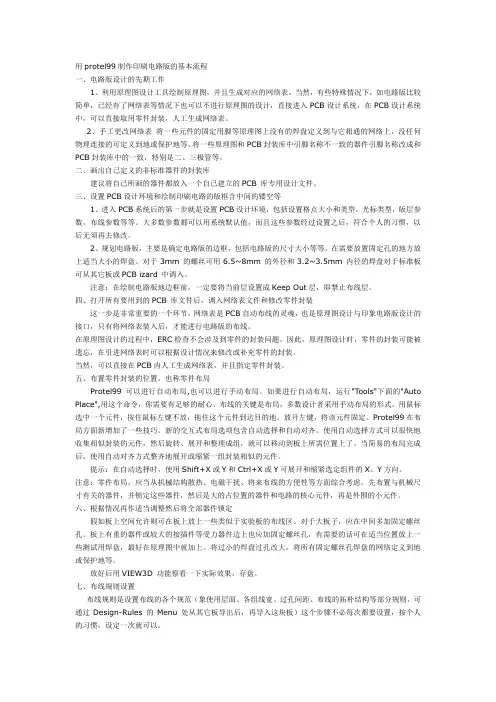

用protel99设计制作PCB板的基本流程
编辑：D z3w.C o m文章来源：网络我们无意侵犯您的权益,如有侵犯请
[联系我们]
用p r o t e l99设计制作P C B板的基本流程
一、电路版设计的先期工作
1、利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下，如电路版比较简单，已经有了网络
表等情况下也可以不进行原理图的设计，直接进入P C B设计系统，在P C B设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没
有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到
地或保护地等。将一些原理图和P C B封装库中引脚名称不一致的
器件引脚名称改成和P C B封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库
建议将自己所画的器件都放入一个自己建立的P C B库专用
设计文件。
三、设置P C B设计环境和绘制印刷电路的版框含中间的镂空等
1、进入P C B系统后的第一步就是设置P C B设计环境，包括
设置格点大小和类型，光标类型，版层参数，布线参数等等。大
多数参数都可以用系统默认值，而且这些参数经过设置之后，符
合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的
尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3m m的螺丝可用6.5~8m m的外径和3.2~3.5m m内径的焊盘
对于标准板可从其它板或P C B i z a r d中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成K e e p
O u t层，即禁止布线层。
四、打开所有要用到的P C B库文件后，调入网络表文件和修改
零件封装
这一步是非常重要的一个环节，网络表是P C B自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装
入后，才能进行电路版的布线。
在原理图设计的过程中，E R C检查不会涉及到零件的封装问题。因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时
可以根据设计情况来修改或补充零件的封装。
当然，可以直接在P C B内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局
P r o t e l99可以进行自动布局,也可以进行手动布局。如果进行自动布局，运行"T o o l s"下面的"A u t o P l a ce",用这个命令，你需要有足够的耐心。布线的关键是布局，多数设计者采用手动布局的形式。用鼠标选中一个元件，按住鼠标左键不放，拖住这个元件到达目的地，放开左键，将该元件固定。P r o t e l99在布局
方面新增加了一些技巧。新的交互式布局选项包含自动选择和自动对齐。使用自动选择方式可以很快地收集相似封装的元件，然后旋转、展开和整理成组，就可以移动到板上所需位置上了。当简易的布局完成后，使用自动对齐方式整齐地展开或缩紧一组封装相似的元件。
提示：在自动选择时，使用S h i f t+X或Y和C t r l+X或Y可展开和缩紧选定组件的X、Y方向。
注意：零件布局，应当从机械结构散热、电磁干扰、将来布线的方便性等方面综合考虑。先布置与机械尺寸有关的器件，并锁定这些器件，然后是大的占位置的器件和电路的核心元件，再是外围的小元件。
六、根据情况再作适当调整然后将全部器件锁定
假如板上空间允许则可在板上放上一些类似于实验板的布
线区。对于大板子，应在中间多加固定螺丝孔。板上有重的器件或较大的接插件等受力器件边上也应加固定螺丝孔，有需要的话可在适当位置放上一些测试用焊盘，最好在原理图中就加上。将过小的焊盘过孔改大，将所有固定螺丝孔焊盘的网络定义到地或保护地等。
放好后用V I E W3D功能察看一下实际效果，存盘。
七、布线规则设置
布线规则是设置布线的各个规范（象使用层面、各组线宽、过孔间距、布线的拓朴结构等部分规则，可通过D e s i g n-R u l e s 的M e n u处从其它板导出后，再导入这块板）这个步骤不必每次都要设置，按个人的习惯，设定一次就可以。
选D e s i g n-R u l e s一般需要重新设置以下几点:
1、安全间距(R o u t i n g标签的C l e a r a n c e C o n st r a i nt)
它规定了板上不同网络的走线焊盘过孔等之间必须保持的
距离。一般板子可设为0.254m m，较空的板子可设为0.3m m，较密的贴片板子可设为0.2-0.22m m，极少数印板加工厂家的生产能力在0.1-0.15m m，假如能征得他们同意你就能设成此值。0.1m m 以下是绝对禁止的。
2、走线层面和方向（R o u t i n g标签的R o u t i n g L a y er s）
此处可设置使用的走线层和每层的主要走线方向。请注意贴片的单面板只用顶层，直插型的单面板只用底层，但是多层板的电源层不是在这里设置的（可以在D e s i g n-L a y e r S t ac k M a n a g e r 中，点顶层或底层后，用A d d P l a n e添加，用鼠标左键双击后设置，点中本层后用D e l e t e删除），机械层也不是在这里设置的（可以在D e s i g n-M e c h a ni c a l L a y e r中选择所要用到的机械层，并选择是否可视和是否同时在单层显示模式下显示）。
机械层1一般用于画板子的边框；
机械层3一般用于画板子上的挡条等机械结构件；
机械层4一般用于画标尺和注释等，具体可自己用P C B
W i z a r d中导出一个P C A T结构的板子看一下
3、过孔形状（R o u t i n g标签的R o u t i n g V i a St y l e）
它规定了手工和自动布线时自动产生的过孔的内、外径，均分为最小、最大和首选值，其中首选值是最重要的，下同。
4、走线线宽（R o u t i n g标签的W i d t h C o n s t r ai n t）
它规定了手工和自动布线时走线的宽度。整个板范围的首选项一般取0.2-0.6m m，另添加一些网络或网络组（N e t C l a s s）的线宽设置，如地线、+5伏电源线、交流电源输入线、功率输出线和电源组等。网络组可以事先在D e s i g n-N e t l i s t Ma n a g e r 中定义好，地线一般可选1m m宽度，各种电源线一般可选
0.5-1m m宽度，印板上线宽和电流的关系大约是每毫米线宽允许通过1安培的电流，具体可参看有关资料。当线径首选值太大使得S M D焊盘在自动布线无法走通时，它会在进入到S M D焊盘处自动缩小成最小宽度和焊盘的宽度之间的一段走线，其中B o a r d 为对整个板的线宽约束，它的优先级最低，即布线时首先满足网络和网络组等的线宽约束条件。下图为一个实例
5、敷铜连接形状的设置（M a n u f a c t u r i n g标签的P o l y g o n
C o n n e c t S t y l e）
建议用R e l i e f C o n n e c t方式导线宽度C o n d u c t o r Wi d t h取0.3-0.5mm4根导线45或90度。
其余各项一般可用它原先的缺省值，而象布线的拓朴结构、电源层的间距和连接形状匹配的网络长度等项可根据需要设置。
选T o o l s-P r e f e r e n c e s，其中O p t i o n s栏的I n t e r a c t i v e
R o u t i n g处选P u s h O b s t a c le（遇到不同网络的走线时推挤其它的走线，I g n o r e O b s ta c l e为穿过，A v o i d O b st a c l e为拦断）模式并选中A u t o m a t i c a l l y R e m ov e（自动删除多余的走线）。
D e f a u l t s栏的T r a c k和V i a等也可改一下，一般不必去动它们。
在不希望有走线的区域内放置F I L L填充层，如散热器和卧放的两脚晶振下方所在布线层，要上锡的在T o p或B o t t o m
S o l d e r相应处放F I L L。
布线规则设置也是印刷电路版设计的关键之一，需要丰富的实践经验。
八、自动布线和手工调整
1、点击菜单命令A u t o R o u t e/S e t up对自动布线功能进行设置
选中除了A d d T e s t p o i n t s以外的所有项，特别是选中其中的L o c k A l l P r e-R ou t e选项，R o u t i n g G r i d可选1m i l等。自动布线开始前P R O T E L会给你一个推荐值可不去理它或改为
它的推荐值，此值越小板越容易100%布通，但布线难度和所花
时间越大。
2、点击菜单命令A u t o R o u t e/A l l开始自动布线
假如不能完全布通则可手工继续完成或U N D O一次（千万不要用撤消全部布线功能，它会删除所有的预布线和自由焊盘、过孔）后调整一下布局或布线规则，再重新布线。完成后做一次
D R C，有错则改正。布局和布线过程中，若发现原理图有错则应及时更新原理图和网络表，手工更改网络表（同第一步），并重装网络表后再布。
3、对布线进行手工初步调整
需加粗的地线、电源线、功率输出线等加粗，某几根绕得太多的线重布一下，消除部分不必要的过孔，再次用V I E W3D功能察看实际效果。手工调整中可选T o o l s-D e n s i t y M a p查看布线密度，红色为最密，黄色次之，绿色为较松，看完后可按键盘上的E n d 键刷新屏幕。红色部分一般应将走线调整得松一些，直到变成黄色或绿色。
九、切换到单层显示模式下（点击菜单命令T o o l s/P r e f e r e n c e s，选中对话框中D i s p l a y栏的S i n g l e L a y e r M o d e）
将每个布线层的线拉整齐和美观。手工调整时应经常做D R C，因为有时候有些线会断开而你可能会从它断开处中间走上好几
根线，快完成时可将每个布线层单独打印出来，以方便改线时参考，其间也要经常用3D显示和密度图功能查看。
最后取消单层显示模式，存盘。
十、如果器件需要重新标注可点击菜单命令T o o l s/R e-A n n o t a t e 并选择好方向后，按O K钮。
并回原理图中选T o o l s-B a c k A n n o ta t e并选择好新生成的
那个*.W A S文件后，按O K钮。原理图中有些标号应重新拖放以求美观，全部调完并D R C通过后，拖放所有丝印层的字符到合
适位置。
注意字符尽量不要放在元件下面或过孔焊盘上面。对于过大的字符可适当缩小，D r i l l D r a w i n g层可按需放上一些坐标
（P l a c e-C o o r d in a t e）和尺寸（（P l a c e-D i m e n s i on）。
最后再放上印板名称、设计版本号、公司名称、文件首次加工日期、印板文件名、文件加工编号等信息（请参见第五步图中所示）。并可用第三方提供的程序来加上图形和中文注释如
B M P2P
C B.E X E和宏势公司R O T E L99和P R O T E L99S E专用P C B汉字输入程序包中的F O N T.E X E等。
十一、对所有过孔和焊盘补泪滴
补泪滴可增加它们的牢度，但会使板上的线变得较难看。顺序按下键盘的S和A键（全选），再选择T o o l s-T e a r d r o p s，选中G e n e r a l栏的前三个，并选A d d和T r a c k模式，如果你不需要把最终文件转为P R O T E L的D O S版格式文件的话也可用其
它模式，后按O K钮。完成后顺序按下键盘的X和A键（全部不选中）。对于贴片和单面板一定要加。
十二、放置覆铜区
将设计规则里的安全间距暂时改为0.5-1m m并清除错误标记，选P l a c e-P o l y g o n P l an e在各布线层放置地线网络的覆铜（尽量用八角形，而不是用圆弧来包裹焊盘。最终要转成D O S格式文件的话，一定要选择用八角形）。下图即为一个在顶层放置覆铜的设置举例：
设置完成后，再按O K扭，画出需覆铜区域的边框，最后一
条边可不画，直接按鼠标右键就可开始覆铜。它缺省认为你的起点和终点之间始终用一条直线相连，电路频率较高时可选G r i d S i z e比T r a c k W i d t h大，覆出网格线。
相应放置其余几个布线层的覆铜，观察某一层上较大面积没有覆铜的地方，在其它层有覆铜处放一个过孔，双击覆铜区域内任一点并选择一个覆铜后，直接点O K，再点Y e s便可更新这个覆铜。几个覆铜多次反复几次直到每个覆铜层都较满为止。将设计规则里的安全间距改回原值。
十三、最后再做一次D R C
选择其中C l e a r a n c e C o n s t ra i n t s M a x/M in W i d t h
C o n s t r a in t s S ho r t C ir c u i t C o n s t ra i n t s和U n-R o u ted N e t s C o n s t r a in t s这几项，按R u n
D R C钮，有错则改正。全部正确后存盘。
十四、对于支持P R O T E L99S E格式（P C B4.0）加工的厂家可在观看文档目录情况下，将这个文件导出为一个*.P C B文件；对于支持P R O T E L99格式（P C B3.0）加工的厂家，可将文件另存为P C B3.0二进制文件，做D R C。通过后不存盘退出。在观看文档目录情况下，将这个文件导出为一个*.P C B文件。由于目前很大一部分厂家只能做D O S下的P R O T E L A U T O T R A X画的板子，所以以下这几步是产生一个D O S版P C B文件必不可少的：
1、将所有机械层内容改到机械层1，在观看文档目录情况下，将网络表导出为*.N E T文件，在打开本P C B文件观看的情况下，将P C B导出为P R O T E L P C B 2.8 A S C II F IL E格式的*.P C B 文件。
2、用P R O T E L F O R W I ND O W S P C B 2.8打开P C B文件，选择文件菜单中的另存为，并选择A u t o t r a x格式存成一个D O S下可打开的文件。
3、用D O S下的P R O T E L A U T O T R A X打开这个文件。个别字
符串可能要重新拖放或调整大小。上下放的全部两脚贴片元件可能会产生焊盘X-Y大小互换的情况，一个一个调整它们。大的四列贴片I C也会全部焊盘X-Y互换，只能自动调整一半后，手
工一个一个改，请随时存盘，这个过程中很容易产生人为错误。P R O T E L DO S版可是没有U N D O功能的。假如你先前布了覆铜并选择了用圆弧来包裹焊盘，那么现在所有的网络基本上都已相连了，手工一个一个删除和修改这些圆弧是非常累的，所以前面推
荐大家一定要用八角形来包裹焊盘。这些都完成后，用前面导出的网络表作D R C R o u t e中的S e p a r a t i o n S e tu p，各项值应比
W I N D O W S版下小一些，有错则改正，直到D R C全部通过为止。
也可直接生成G E R B E R和钻孔文件交给厂家选F i l e-C A M
M a n a g e r按N e x t>钮出来六个选项，B o m为元器件清单表，D R C 为设计规则检查报告，G e r b e r为光绘文件，N C D r i l l为钻孔
文件，P i c k P l a c e为自动拾放文件，T e s t P o i n t s为测试点报告。选择G e r b e r后按提示一步步往下做。其中有些与生产工艺能力有关的参数需印板生产厂家提供。直到按下F i n i s h为止。在生成的G e r b e r O u t p u t 1上按鼠标右键，选I n s e r t NC D r i l l 加入钻孔文件，再按鼠标右键选G e n e r a t e CA M F i l e s生成真正的输出文件，光绘文件可导出后用C A M350打开并校验。注意电源层是负片输出的。
十五、发E m a i l或拷盘给加工厂家，注明板材料和厚度（做一
般板子时，厚度为 1.6m m，特大型板可用2m m，射频用微带板等一般在0.8-1m m左右，并应该给出板子的介电常数等指标）、
数量、加工时需特别注意之处等。E m a i l发出后两小时内打电话给厂家确认收到与否。
十六、产生B O M文件并导出后编辑成符合公司内部规定的格式。十七、将边框螺丝孔接插件等与机箱机械加工有关的部分（即先把其它不相关的部分选中后删除），导出为公制尺寸的A u t o C A D R14的D W G格式文件给机械设计人员。
二十一、整理和打印各种文档。如元器件清单、器件装配图（并应注上打印比例）、安装和接线说明等。
