FLUENT6.1全攻略
第二章 FLUENT的计算步骤

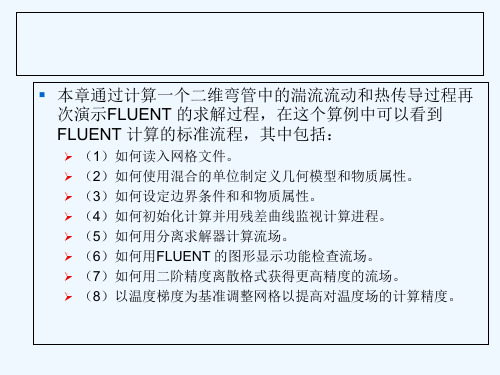

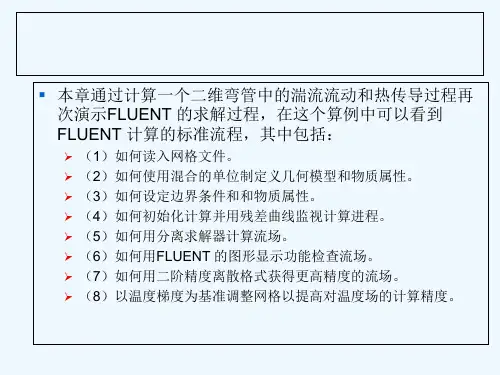

本章通过一个稍微复杂一些的算例再次演示FLUENT的求解过程。这个算例的内容是计算一个二维弯管中的湍流流动和热传导过程，在这个算例中可以看到FLUENT计算的标准流程，其中包括：
（1）如何读入网格文件。
（2）如何使用混合的单位制定义几何模型和物质属性。
（3）如何设定边界条件和和物质属性。
（4）如何初始化计算并用残差曲线监视计算进程。
（5）如何用分离求解器计算流场。
（6）如何用FLUENT的图形显示功能检查流场。
（7）如何用二阶精度离散格式获得更高精度的流场。
（8）以温度梯度为基准调整网格以提高对温度场的计算精度。
2.1 问题概述
图2-1 弯管流动图示
如图2-1所示，温度为26℃的冷流体流过弯管，温度为40℃的热流体从转弯处流入，
1
FLUENT6.1全攻略
并与主流中的冷流体混合。管道的尺寸如图2-1所示，单位为英寸，而边界条件和流体材料性质则采用国际单位制。入口处的雷诺数为2.03 x 105，因此必须使用湍流模型。
2.2 处理网格
网格处理包括网格的输入、检查、光顺、比例转换和显示等操作，下面分别进行介绍。
2.2.1读入网格文件
首先启动FLUENT的2D版，然后读入网格文件：
File -> Read -> Case...
这个算例的网格文件可以在FLUENT6.1为用户提供的文档光盘中找到，路径是：
cdrom:\fluent6.1\help\tutfiles\elbow\elbow.msh
2.2.2检查网格
执行下列菜单操作，进行网格检查：
Grid -> Check
此时控制台窗口中会显示与网格有关的信息，包括网格空间范围、体积信息、表面积信息、节点信息等等。网格中存在的任何错误都会出现在这个信息报告中，其中最需要检查的是网格单元的体积不能为负值，否则计算将无法继续下去。
图2-2 Smooth/Swap Grid（光顺/转换网格）面板
2
FLUENT6.1全攻略
2.2.3光顺并转换网格
执行下列菜单操作，打开Smooth/Swap（网格光顺和转换）面板：
Grid -> Smooth/Swap...
光顺网格可以提高网格质量，提高计算精度。在启动光顺/转换网格面板后，点击Smooth （光顺）按钮，然后再点击Swap（转换）按钮，控制台上将报告被转换网格的数量。反复点击Smooth（光顺）按钮和Swap（转换）按钮，直到报告中被转换（Swap）的网格数量降低为零，则网格光顺处理过程结束。
2.2.4按比例调整网格
执行下列菜单操作，打开Scale Grid（按比例调整网格）面板：
Grid -> Scale...
图2-3 Scale Grid（按比例转换网格）面板
在Units Conversion（单位转换）下面的Grid Was Created In列表中选择in（英寸）作为网格创建数据单位。
点击Scale（比例）按钮进行比例计算。注意在计算域范围（Domain Extents）中，网格的单位显示仍然是国际单位制中的m（米）。
点击Change Length Units（改变长度单位）按钮，可以将英寸变为长度单位，同时可以从面板下方计算域范围中看到x、y坐标的最大值改变为64英寸。
3
FLUENT6.1全攻略
图2-4 Grid Display（网格显示）面板
图2-5 网格显示
4
FLUENT6.1全攻略
2.2.5显示网格
执行下列菜单操作，打开Grid Display（网格显示）面板，如图2-4所示：
Display -> Grid...
选择所有表面，然后点击Display（显示）按钮，FLUENT随即打开一个新的显示窗口显示网格，如图2-5所示。
用右键点击图形显示窗口中的一个边界，则与这个边界相关的信息就会显示在控制台窗口中。在网格区域很多时，用这种方法可以比较方便地分辨各个区域。
2.3 计算模型
图2-6 Solver（求解器）面板
5
FLUENT6.1全攻略
2.3.1设置求解器参数
执行下列菜单操作，打开Solver（求解器）面板：
Define -> Models->Solver...
求解器的缺省设置如图2-6所示，本算例中可以保持这些缺省参数设置。
图2-7 粘性模型面板
2.3.2选择湍流模型
执行下列菜单操作，打开Vicous（粘性）面板，如图2-7所示：
6
FLUENT6.1全攻略
7
Define->Models->Viscous...
在Model 列表中选择k-epsilon (2 eqn)，即ε?k 两方程模型。点击OK 按钮接受系统
对ε?k 模型的缺省设置，包括标准模型设置、壁面函数设置和湍流模型常数的设置等等。
2.3.3启用能量方程计算
执行下列菜单操作，打开Energy （能量）面板，并激活能量计算，如图2-8所示：
Define->Models->Energy...
图2-8 能量方程面板
2.4 定义材料性质
创建一种新的物质，命名为water （水），并设置相关参数。
首先执行下列菜单操作，打开Materials （材料）面板，如图2-9所示：
Define -> Materials...
在Name （名称）中键入材料名称water （水），然后设定水的各种物理性质，其中Density （密度）为1000kg/m 3， C p （定压比热）为4216J/kg-K ，thermal conductivity （导热系数）为0.677W/m-K ，viscosity （粘度）为8x10-4kg/m-s 。最后点击Change/Create （修改或创建）按钮完成创建过程。在FLUENT 提示是否用新的材料数据覆盖air 的数据时，点击NO 按钮予以否认。
实际上FLUENT 的材料性质数据库中已经存在水的数据，因此也可以简单地将相关数据直接从Database （数据库）中调入，如果个别数据与前面的数据有出入，可以直接在面板上进行修改。
设置完毕后，关闭Materials （材料）面板。
FLUENT6.1全攻略
图2-9 Materials（材料）面板
2.5 定义边界条件
执行下列菜单命令，打开边界条件面板，如图2-10所示：
Define -> Boundary Conditions...
2.5.1设定流体条件
在Zone（区域）列表中选择fluid-9，Type（类型）列表中相应地反白显示为fluid（流体）。
8
FLUENT6.1全攻略
图2-10 边界条件面板
图2-11 Fluid（流体）面板
9
FLUENT6.1全攻略
点击Set...（设置）按钮打开Fluid（流体）面板，如图2-11所示。在Material Name（材料名称）列表中选择water（水），点击OK按钮结束设置过程。
2.5.2设置速度入口边界条件。
（1）设置velocity-inlet-5上的边界条件。
在Zone（区域）列表中选择velocity-inlet-5，然后点击Set...（设置）按钮，进入速度入口设置面板，如图2-12所示。
图2-12 Velocity Inlet（速度入口）面板
在Velocity Specification Method（速度定义方法）中，选择Components（分量形式）定义速度，然后将X-Velocity（X向速度分量）设为0.2m/s。将Temperature（温度）设为293K。在Turbulence Specification Method（湍流定义方法）中，选择Intensity and Hydraulic Diameter（强度和水力直径）定义湍流，然后将Turbulence Intensity（湍流强度）设为5％，将Hydraulic Diameter（水力直径）设为32in。点击OK按钮结束对velocity-inlet-5的设置。
（2）设置velocity-inlet-6上的边界条件，方法同上，相关参数如下：Y-Velocity（Y向速度分量）为1.0m/s，temperature（温度）为313K，Turbulence Intensity（湍流强度）为5％，Hydraulic Diameter（水力直径）为8in（英寸）。
10
FLUENT6.1全攻略
2.5.3设置压强出口边界条件
pressure-outlet-7上的压强出口边界条件的相关参数为：表压0 pascal，回流总温为300 K，Backflow Direction Specification Method（回流方向定义方法）为Normal to Boundary（垂直于边界），Turbulence Specification Method（湍流定义方法）为Intensity and Hydraulic Diameter（湍流强度与水力直径），Backflow Turbulence Intensity（回流湍流强度）为5％，Backflow Hydraulic Diameter（回流水力直径）为32in。
图2-13 Pressure Outlet（压强出口）面板
2.5.4壁面条件设置
壁面wall-4的边界条件保持缺省设置，其中Heat Flux（热流通量）的值为0。壁面wall-8也保持缺省设置。
2.6 求解过程
参数设置完毕并检查无误后，既可以开始流场计算。流场计算的流程如下：
11
FLUENT6.1全攻略
2.6.1初始化
执行下列菜单操作打开Solution Intialization（求解初始化）面板，如图2-14所示：Solve->Initialize->Initialize...
图2-14 Solution Initialization（初始化解）面板
在Compute From（计算起始于）列表中选择velocity-inlet-5，然后在Y Velocity（Y向速度分量）中加入0.2m/sec，点击Init（初始化）按钮开始初始化，最后点击Close（关闭）按钮关闭初始化面板。
2.6.2设置残差监视器
执行下列菜单操作，打开Residual Monitors（残差监视器）面板：
Solve->Monitors->Residual...
在Options（选项）下选择Plot（绘图），点击OK按钮关闭面板。
2.6.3保存算例文件
执行下列菜单操作保存算例文件：
12
FLUENT6.1全攻略
File->Write->Case...
不用改动Write Binary Files（写二进制文件）的缺省设置，这样算例文件可以用二进制格式记录在硬盘上。
图2-15 Residual Monitors（残差监视器）面板
2.6.4打开迭代面板
执行下列菜单操作，打开Iterate（迭代）面板：
Solve -> Iterate...
将Number of Iterations（迭代次数）设为100，点击Iterate（迭代）按钮开始计算。在开始计算时残差监视器将同时被打开。
2.6.5监视收敛过程
图2-16是计算进行到第60步时残差曲线的走势。因为没有普适的收敛判断标准，所
13
FLUENT6.1全攻略
以在观察残差曲线时，不要仅仅监视残差曲线下降的数量级，最好同时能够监视相关流场变量的变化情况。
图2-16 残差监视器
简单地说，可以用三种方法判断计算是否已经收敛：
（1）观察残差曲线。
可以在残差监视器面板中设置Convergence Criterion（收敛判据），比如设为10-3，则残差下降到小于10-3时，系统既认为计算已经收敛并同时终止计算。
（2）流场变量不再变化。
有时候不论怎样计算，残差都不能降到收敛判据以下。此时可以用具有代表性的流场变量来判断计算是否已经收敛——如果流场变量在经过很多次迭代后不再发生变化，就可以认为计算已经收敛。
（3）总体质量、动量、能量达到平衡。
在Flux Reports（通量报告）面板中检查质量、动量、能量和其他变量的总体平衡情况。通过计算域的净通量应该小于0.1%。Flux Reports（通量报告）面板如图2-17所示，其启动方法为：
Report -> Fluxes
14
FLUENT6.1全攻略
图2-17 Flux Reports（通量报告）面板
2.6.6保存数据文件
执行下列菜单操作保存数据文件：
File -> Write -> Data...
2.7 显示计算结果
2.7.1等值线显示
执行下列菜单操作，启动Contours（等值线）面板，如图2-18所示：
Display -> Contours...
首先显示速度值的填充等值线。在Contours of下的列表中选择Velocity...（速度）和Velocity Magnitude（速度值），然后在Options（选项）下面选择Filled（填充），最后点击Display（显示）按钮显示速度的等值线。在等值线图中用右键点击一点，控制台窗口中将显示该点的速度值。
用同样的方法可以显示温度、压强等变量的等值线图。
15
FLUENT6.1全攻略
图2-18 Contours（等值线）面板
图2-19 速度值的等值线图
16
FLUENT6.1全攻略
2.7.2显示矢量图
除了显示等值线图，还可以用矢量图观察流场中的速度矢量。
首先执行下列菜单命令，启动Vectors（矢量）面板：
Display -> Vectors...
图2-20 Vectors（矢量）面板
在Vectors of下选择Velocity（速度），然后点击Display（显示）按钮，就可以在不改变缺省设置的情况下显示速度矢量图。如果对显示效果不满意，可以在Vectors（矢量）面板中修改显示设置，包括改变Scale（比例）和Style（风格）。
如果计算的是三维问题，则需要先在Surfaces（表面）下选择一个显示面，才能进行显示，显示的结果是速度矢量在这个面上的投影。
17
FLUENT6.1全攻略
图2-21 速度矢量图
图2-22 解变量XY绘图面板
18
FLUENT6.1全攻略
2.7.3 XY曲线显示
出口处的温度变化可以用XY曲线形式予以显示。首先启动Solution XY Plot（解变量XY绘图）面板：
Plot -> XY Plot...
在Y Axis Function（Y轴函数）下面的列表中选择Temperature...（温度）和Static Temperature（静温）作为Y轴变量，在Surfaces（表面）列表中选择pressure-outlet-7，点击Plot（绘制）按钮，则静温在出口处的分布曲线就显示在图形窗口中。用同样方法还可以显示压强等变量在出口、入口等处的分布曲线。
图2-23 温度在出口处的分布曲线
2.7.4定义场函数
定义动压头的场函数。首先启动Custom Field Function Calculator（场函数计算器）面板：
Define -> Custom Field Functions...
将新函数的名称加入New Function Name（新函数名称）栏，然后根据动压头2/2v?ρ
19
FLUENT6.1全攻略
的定义公式进行公式编辑。动压头的输入内容如图2-24所示。
在公式中需要输入流场变量（比如密度、速度）时，就在Field Functions（场函数）列表下进行选择；在使用数字和运算操作符的时候，则直接从面板左部的键盘中点取。输入完毕后，点击Define（定义）按钮完成函数定义。
场函数的显示与其他场变量的显示方法是完全相同的。动压头的显示与速度值的显示方法相同：
（1）启动等值线面板。
（2）然后从Contours of列表中选择Custom Field Function...（修改场函数）和dynam-head（动压头）。
图2-24 场函数计算器面板
（3）设置显示选项，点击Display（显示）按钮。
2.8 启用二阶精度离散格式
前面的计算是用一阶精度格式完成的。一阶精度格式的缺点是耗散性很大，计算稳定性好，但是对流场中梯度比较大区域内的解有比较严重的“抹平”现象，因此为了获得精度更高的结果，可以采用二阶精度格式。因为二阶精度格式的稳定性不如一阶精度，所以在采用二阶精度格式的时候要适当减小亚松弛因子。二阶精度格式的具体设置和求解过程如下：
（1）启动Solution Controls（求解控制）面板：
20
