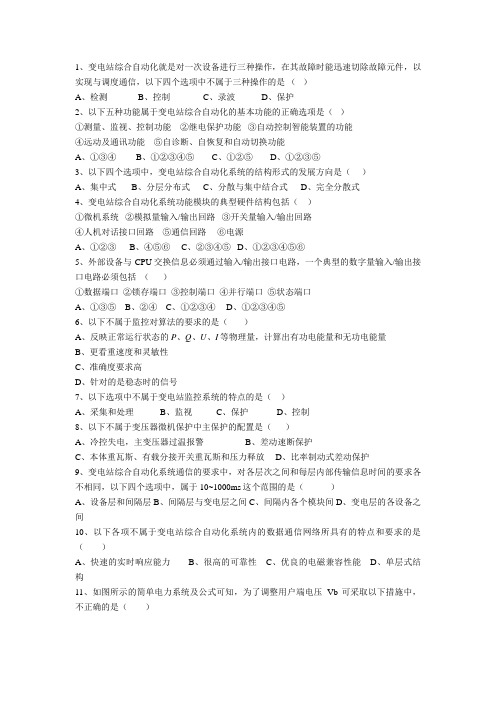

第9章变电所综合自动化系统习题答案
1.什么是变电站综合自动化？
答：变电站综合自动化是将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
2.变电站综合自动化系统有哪些基本功能？
答：变电站综合自动化系统的基本功能主要体现在微机保护、安全自动控制、远动监控、通信管理四大子系统的功能中。
3.简述变电站层的组成
答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。
4. RCS-9600综合自动化系统有哪几部份组成？
答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。
5.RCS-9600后台监控系统具有哪些特点？
答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。
6. RCS-9600系列保护测控单元完成的主要功能有哪些？
答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。
7. RCS-9600综合自动化系统中实时采集的数据包括哪些类型？
答：对保护测控单元，模拟量数据采集、转换和计算，主要有线路电流、母线电压、流过电容器（电抗器）和变压器的电流、变压器的温度、直流母线电压等。对所采集到的电流、电压进行转换和计算，得到电流和电压的数字量，及由电流、电压计算出来的复合量，如有功功率、无功功率，代替常规二次仪表，实现对变电站基本元件参数的监视。
开关量采集包括断路器、隔离开关位置、一次设备状态以及辅助设备运行情况等以空触点形式表示的信息。
