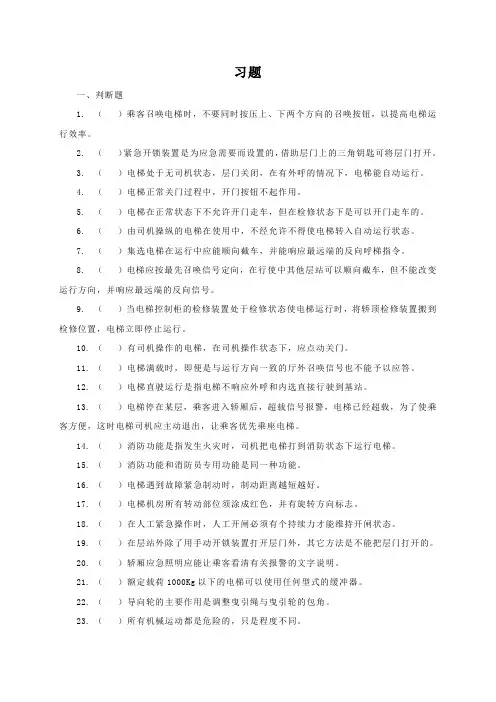

习题
一、判断题
1.（）乘客召唤电梯时，不要同时按压上、下两个方向的召唤按钮，以提高电梯运行效率。
2.（）紧急开锁装置是为应急需要而设置的，借助层门上的三角钥匙可将层门打开。
3.（）电梯处于无司机状态，层门关闭，在有外呼的情况下，电梯能自动运行。
4.（）电梯正常关门过程中，开门按钮不起作用。
5.（）电梯在正常状态下不允许开门走车，但在检修状态下是可以开门走车的。
6.（）由司机操纵的电梯在使用中，不经允许不得使电梯转入自动运行状态。
7.（）集选电梯在运行中应能顺向截车，并能响应最远端的反向呼梯指令。
8.（）电梯应按最先召唤信号定向，在行使中其他层站可以顺向截车，但不能改变运行方向，并响应最远端的反向信号。
9.（）当电梯控制柜的检修装置处于检修状态使电梯运行时，将轿顶检修装置搬到检修位置，电梯立即停止运行。
10.（）有司机操作的电梯，在司机操作状态下，应点动关门。
11.（）电梯满载时，即便是与运行方向一致的厅外召唤信号也不能予以应答。
12.（）电梯直驶运行是指电梯不响应外呼和内选直接行驶到基站。
13.（）电梯停在某层，乘客进入轿厢后，超载信号报警，电梯已经超载，为了使乘客方便，这时电梯司机应主动退出，让乘客优先乘座电梯。
14.（）消防功能是指发生火灾时，司机把电梯打到消防状态下运行电梯。
15.（）消防功能和消防员专用功能是同一种功能。
16.（）电梯遇到故障紧急制动时，制动距离越短越好。
17.（）电梯机房所有转动部位须涂成红色，并有旋转方向标志。
18.（）在人工紧急操作时，人工开闸必须有个持续力才能维持开闸状态。
19.（）在层站外除了用手动开锁装置打开层门外，其它方法是不能把层门打开的。
20.（）轿厢应急照明应能让乘客看清有关报警的文字说明。
21.（）额定载荷1000Kg以下的电梯可以使用任何型式的缓冲器。
22.（）导向轮的主要作用是调整曳引绳与曳引轮的包角。
23.（）所有机械运动都是危险的，只是程度不同。
24.（）电梯在运行过程中非正常停车困人，是一种保护状态
25.（）DB11/419 – 2007 标准《电梯安装维修作业安全规范》规定；更换曳引钢丝绳时，严禁同时拆除全部曳引钢丝绳，且应分两次拆除和更换。
26.（）蓄能型缓冲器的总行程就是载有额定载重量的轿厢压在其上面时的压缩量。
27.（）为了减少电梯运行的阻力，刚性滑动导靴的靴衬，对导轨顶面不应有压力。
28.（）当井道下有人能进入的空间时，轿厢和对重都应设安全钳装置。
29.（）电梯的基站是指电梯的底层端站。
30.（）渐进式安全钳装置是指采取特殊措施，使加紧力逐渐达到最大值，最终完全夹紧在导轨上的安全钳。
31.（）轿厢及其连接部件与对重及其连接部件的水平距离应≯50mm。
32.（）安全钳一旦动作，电梯必须立即停止，制动的距离越短越好。
33.（）限速器上的电器开关动作速度是额定速度的95%。
34.（）制动器松闸时应同步离开，其四角间隙均大于0.7mm。
35.（）当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面。
36.（）电梯在正常条件下运行，安全钳误动作，电梯司机应立即按下急停开关并通知管理人员及电梯维修人员。
37.（）正常时，电梯之所以能够准确停层，是因为安全钳把轿厢固定在导轨上。
38.（）电梯的轿门、层门从外观上关闭了，但还不能说电梯门就关好了。
39.（）如果需要在机房使用紧急手动盘车装置使电梯运行时，必须先将电梯主电源断开。
40.（）电梯专用钥匙应有专人保管。
41.（）电梯的限位开关动作将切断电梯快速运行电路。
42.（）强迫换速装置是端站保护之一，当电梯轿厢超过正常换速位置时，其起作用强迫电梯减速。
43.（）电梯限位开关动作后，切断危险方向运行，但可以反向运行。
44.（）电梯的满载装置不是安全保护装置。
45.（）电梯检修运行时，电梯所有安全装置均起作用，包括层门联锁。
46.（）层站呼梯按钮及层楼指示灯出现故障不影响电梯使用。
47.（）当层门完全闭合后，门锁锁紧件的啮合长度应小于7mm。
48.（）轿厢门正在关闭时，正常情况下电梯司机可以经常利用安全触板将门打开。
49.（）在电梯施工过程中，为了施工方便，电梯可以开着门运行。
二、选择题
1．( ) 开关动作应切断电梯快速运行电路。
A.极限
B.急停
C.强迫缓速
D.限位
2．（）安全触板的碰撞力不应大于 N，接触后门反向运行。
A.5
B.10
C.15
D.30
3．（）限速器安全钳联动试验后，应将电梯以______速度恢复运行状态。
A.快车向上
B.检修向上
C.检修向下
D.快车向下
4．（）电梯曳引机通常由电动机、 _____、减速箱、机架和导向轮等组成。
A.曳引绳
B.制动器
C.轿厢
D.对重
5．（）蓄能型缓冲器的缓冲距离为 mm，耗能型缓冲器的缓冲距离
为 mm。
A.150～400；200～350；
B.250～400；150～350；
C.150～400；250～350；
D.200～350；150～400；
6．（）轿厢与对重及其连接部件之间的最小距离≮ mm。
A.35
B.40
C.45
D.50
7．（）投入运行不久的电梯，曳引轮槽磨损严重，且不均匀，并掉铁屑，可以产生的原因为。
A.曳引轮与导向轮不在一条线；
B.曳引绳不在曳引槽的中心位置；
C.曳引绳在轮槽内受力不均；
D.以上均对
8．（）电梯超载是指轿厢内载荷超过了额定载荷的。
A.80%
B.90%
C.100%
D.110%
9．（）电梯满载是指轿厢内载荷达到了额定载重量的。
A.80%
B.90%
C.100%
D.110%
10．（）门刀与层门地坎，门锁滚轮与轿厢地坎间隙应为。
A.2～10
B.5～10
C.2～8
D.5～8
11．（）操纵轿厢安全钳装置的限速器的动作应发生在速度至少等于额定速度
的。
A.110%；
B.115%；
C.120%；
D.125%。
12．（）客货电梯门锁锁钩的啮合深度应达到或超过mm时，电气触点才能接通。
A. 5
B.10
C.7
D.8
13．（）电梯工作时，减速器中的油温应不超过℃。
A.65
B.75
C.85
D.95
14．（）在机房内应设有易于检查轿厢是否在开锁区的标志。可借助
于来实现。
A. 在机房设置数码层显装置；
B.在与各层站有关的继电器上做标记；
C. 曳引绳或限速器绳上的标记；
D.在机房设置井道观察孔。
15．（）一般情况，达到目前国标要求的对讲装置应
有套。
A.3
B.4
C.5
D.6
16．（）如果按轿厢所获动力区分，在用电梯使用最多的方式是。
A.柱塞式
B.螺杆式
C.曳引式
D.齿条齿轮式
17．（）电梯限速器动作时，其电器连锁装置应该。
A.动作并能自动复位
B.动作且不能自动复位
C.不动作
D.限制电梯的运行速度
18．（）蓄能型缓冲器仅适用于额定速度≯的电梯，耗能型缓冲器可适用于各种速度的电梯。
A.0.63m/s；
B.0.75m/s；
C.1．0m/s；
D.1．5m/s。
19．（）电梯不平层是指：
A.电梯停靠某层站时，厅门底坎与轿门底坎的高度差过大；
B.电梯运行速度不平稳；
C.某层厅门地坎水平度超标；
D.轿厢底坎水平度超标
20.（）电梯发生超速现象时，限速器-安全钳联动装置应使电梯停止运行，并将电梯可靠固定在导轨上。限速器动作时应带动动作。
A.限位开关
B.断绳开关
C.安全钳
D.缓冲器开关
21．（）为保证安全，电梯的检修运行速度一般≯。
A.0.25m/s
B.0.63 m/s
C.0.5 m/s
D.1．0 m/s
22．（）电梯的端站是指电梯整个行程中的。
A.最底层站
B.最高层站
C.首层站
D.最底和最高层站
23．（）电梯轿门在正常关闭未启动前，有人按了与运行同方向的本层外呼按钮，此时电梯门将会。
A.照常关闭
B.立即自动打开
C.运行停止不动
D.出现故障
24．（）轿顶防护栏的作用是 _____。
A.装饰作用
B.平衡轿厢、对中重量
C.保护维修人员安全
D.悬挂标志牌
25．( )电梯上端站防超越行程保护开关自上而下的排列顺序是。
A.强迫缓速、极限、限位
B.极限、强迫缓速、限位
C.限位、极限、强迫缓速
D.极限、限位、强迫缓速
26．（）如果需要在机房使用紧急手动盘车装置使电梯运行时，必须先将电梯。
A.转换为检修状态
B.断开主电源开关
C.转换为自动状态
D.断开照明开关
27．（）除两端站外，其余楼层有上、下方向两个呼梯按钮，该电梯为功能电梯。
A.上集选
B.全集选
C.下集选
D.自动
28．( )若机房.轿顶.轿厢内均有检修运行装置时，必须保证的检修控制优先。
A.机房
B.轿顶
C.轿厢内Ｄ.自行设置
29．（）发现建筑物出现火灾时，司机首先应操作电梯。
A.立即去往着火层救人；
B.舍弃电梯逃离；
C.打火警电话报警；
D.去往疏散层（或基站）锁梯或转入消防状态
30.（）集选控制电梯是指当电梯下行运行中，路过的层站有上呼梯信号，这时电梯应。
A.换速停梯
B.消号不停梯
C.急停梯
D.保留信号不停梯
31．（）有司机操作的电梯，在司机操作的状态下，应关门。
A.点动
B.非点动
C.自动
D.A和C均可
32．（）电梯在向上运行中，扳动消防开关，电梯应。
A断电停梯 B.就近换速停车待命 C.没反应 D.就近换速停车返回基站
33．（）将正常/检修开关转换到检修状态位置，这时电梯应。
A.无内选无外呼
B.有内选无外呼
C.无内选有外呼
D.有内选有外呼
34．( )电梯层门锁的锁钩啮合与电气接点的动作顺序是：。
A.锁钩啮合与电气接点接通同时
B.锁钩的啮合深度达到7mm以上时电气接点接通
C.电气接点接通后锁钩啮合
D.动作先后没有要求
35．（）电梯使用中，开关动作时，会发出报警声，并且不能关门运行。
A.安全触板
B.消防
C.超载
D.检修
三、简答题
1．简述电梯的曳引传动的原理及特点？
2．电梯是由哪些系统组成的？
3．为防止人员坠落或剪切，对电梯门系统的设置有何要求？
4．电梯有哪些安全保护措施？
习题
一、判断题
1．（）零线、地线不能安装熔断器和开关。
2．（）在同一供电系统中，是不允许一台设备保护接零，另一台设备保护接地的。
3．（）接地线应分别直接接到接地线柱上，不得互相接连后在接地。
4．（）当电气设备采用的电压超过安全电压时，必须按规定采取防止直接接触带电体的保护措施。
5．（）所谓安全电压，是指为了防止触电事故而由特定电源供电所采用的电压系列。电梯中使用的都是安全电压
6．（）只要电气设备两端的电压不超过36伏，人就可以随便触及带电部分而不发生触电事故。
7．（）红色用来标志禁止、停止的信息；黄色用来标志注意危险，起警示作用。
8．（）如果是安全电压，就是用湿手接触电器开关也不会有危险。
9．（）我国规定安全电压额定值的等级为42、36、24、12、6伏。
10．（）在特别潮湿和金属容器内工作，手灯工作电压不得超过12V。
11．( ) 电梯电源应是专用电源。电源的电压波动范围应不超过±7％，而且照明电源应与电梯主电源分开。
12．（）决定触电伤害程度的因素有：（1）通过人体电流的大小。（2）电流通过人体的时间长短。（3）电流通过人体的部位。（4）通过人体电流的频率。（5）触电者的身体状况。
13．（）使触电者脱离电源时，抢救者不能直接接触触电者的身体。
14．（）安全电压是指电源电压不大于50V，电源和线路与其他电气系统和大地隔绝
的特低电压电源。
15．（）接地线应可靠安全，易于识别，用规定的黄/绿双色线。
16．（）在电梯机房中，每台电梯都应单独装设一个能切断该台电梯电路的主开关。该开关整定容量应稍大于所有电路的总容量，并具有切断电梯正常使用情况下最大电流的能力。
17．（）为保证安全，安装主要电源开关的电气柜应上锁。
18．（）电梯电源应是专用电源。电源的电压波动范围应不超过±10％，而且照明电
源应与电梯主电源分开。
二.选择题
1．（）“零、地分开”应理解为和始终分开。
A.零线、中性线N
B.零线、保护线PE
C.中性线N、保护线PE
D.中性线N、相线
2．（）交流工频安全电压我国规定的最高等级是伏。
A.36
B.42
C.110
D.50
3．（）电梯工作时电压波动允许。
A.±5%
B.±7%
C.±8%
D.±10%
4．（）所有电梯电气设备的金属外壳均应有易于识别的接地端，其接地电阻值不应
大于。
A.10Ω
B. 4Ω
C. 5Ω
D. 8Ω
5．（）电梯的供电系统应首先采用系统。
A.TN-S
B.TN-C
C.TN-C-S
D.中性点接地的TN系统
6．（）电梯供电系统应采用系统。
A.三相五线制
B.三相四线制
C.三相三线制
D.中性点接地的TN
7．( )电梯在施工过程中，井道内的临时照明必须采用以下的电压。
A.24V
B. 220V
C. 50V
D. 36V
8．( )电梯运行主电源使用的电压是V。
A.380
B.220
C.36
D.24
9．( )电梯轿厢照明使用的电压是V。
A.380
B.220
C.36
D.24
10．导体之间和导体对地之间的绝缘电阻应大于。
A.1000Ω/V
B.500Ω/V
C.200Ω/V
D.100Ω/V
11．动力电路的绝缘电阻不小于MΩ，控制电路的绝缘电阻不小于MΩ。
A. 0.25；0.5
B.0.5；0.25
C.0.5；0.5
D. 0.25；0.25
三.简答题
1．GB7588-2003《电梯制造与安装安全规范》规定，零线和接地线应始终分开。
（1）规定中零线指什么？用途是什么？
（2）接地线指的是什么？用途是什么？
（3）始终指的是什么？
2．对电梯的主电源开关有何要求？
3．为什么在同一供电系统中，不允许一台设备保护接地，另一台保护接零？
4．什么叫做电气火灾？发生电气火灾时的消防方法是什么？
习题
一、判断题
1.（）由于门锁的安全触点可兼任验证关闭的任务，所以有门锁的门扇可以不再安装安全触点。
2.（）门锁的电气触点是验证锁紧状态的重要安全装置，普通的行程开关和微动开关是不允许用的。
3.（）短接层门联锁开关后使电梯运行，是电梯维修中经常使用的故障判断方法。
4.（）安全触板开关故障，可能导致电梯不关门现象。
5.（）必须在轿顶、底坑和滑轮间设停止开关，停止开关应为红色，符合安全触点要求，应能防止误动作释放，并有明显的工作位置标记。
6.（）强迫换速开关工作后，只有经过专业维修人员调整后，电梯才能恢复运行。
7.（）限位开关和极限开关可以用自动复位的开关，但不能用磁开关。
8.（）据GB7588-2003《电梯制造与安装安全规范》规定，极限开关动作后，只有经过专职人员调整，电梯才能恢复运行。根据这条规定，判断下列说法是否正确：极限开关的型式必须是不能自动复位的。
9.（）制动器在正常情况下，通电时保持制动状态。
10.（）异步电动机的能耗制动，经常是把电机定子绕组接至直流电源上进行。
11.（）在测量直流信号时，要使万用表的黑表笔接被测部分的正极，红表笔接被测部分的负极。
12.（）当曳引机温度过高时，为了保护电机，电梯会立即停止运行，待温度正常后，会再次投入运行。
13.（）在电阻的串联回路中流过各电阻的电流和电压均相等。
14.（）电流，电压，电动势的大小和方向随时间作周期性的变化，称交流电。
15.（）按电流类型分类，电动机可分为直流电动机和交流电动机两种。
16.（）交流电动机调速方法有：（1）变极调速（2）变压调速（3）变频变压调速（4）变转差率调速。
17.（）三相异步电动机均由定子和转子两大部分组成。
18.（）熔断器是常用的低压电器，是低压电路及电动机控制线路中用作过载和短路保护的电器。
19.（）接触器是用来频繁地遥控接通或断开交直流主电路及大容量控制电路的自动接触器，还具有欠电压，零电压保护，操作频率高，工作可靠，性能稳定，维护方便，寿命长等优点。
20.（）热继电器是利用电流热效应来切断电路，以实现过载保护
21.（）热继电器是利用电流热效应来切断电路，以实现过流保护的电器。
22.（）电梯控制柜中的相序继电器用作断相、错相保护。
23.（）三相异步电动机带负载起动，则不宜采用降压起动方法。
24.（）对三相异步电动机，三相电源的接线顺序与其转动方向无关。
25.（）行程开关是对行程作出限制或保护的电气开关。
26.（）断路器只有通断电路的作用。
27.（）门区开关只有磁力开关一种。
28.（）变压器可以变换直流电压、电流的大小。
二、选择题
1.( )电气控制常见的一般性故障是。
A．开路B．短路 C．断路 D．B+C
2.( )工作着的三相异步电动机在切断工作电源后，只需加上电磁转距就能形成电气制动。
A．和转子旋转方向相同的 B．和转子旋转方向相反的 C．为0的
3.( )三相异步电动机某相定子绕组出线端有一处对地绝缘损坏，给电动机带来的影响是。
A．立即停转 B．转速降低，温度升高 C．振动和异声 D．外壳带电
4.( )三相异步电动机在运行时出现一相电源断电，给电动机带来的影响是（）。
A．立即停转 B．转速降低，温度升高 C．振动和异声 D．外壳带电
5.( )电梯各控制回路原则上．
A．不允许短接 B．允许短接 C．允许拆掉 D．不允许拆掉
6.( )电梯安全回路安全开关动作断开，在不停电的情况下，选择万用
表测量安全开关动作断开点。
A．电阻档 B．蜂鸣器档 C．二极管档 D．电压档
7.( )电梯在相同的电压下，空载下行时与满载上行时运行电流是_______。
A．下大上小 B．基本相同 C．无法确定 D．下大上小
三、填空题
1．交流电动机同步转速______________；在工频电源下，电机的极数为6极，则其同步转速是_____________；电机的极数为24极，则其同步转速是______________。
2．国家标准对电梯使用的急停开关的要求________________________________。
3．整流滤波电路作用是________________________。整流滤波电路由_____________和_____________组成。
4．光电开关由_________和_________组成。
5．光幕由_________、_________、_________、_________等组成。
6．安全触板由_________、_________和_________组成。
7．电梯磁力门区开关由_________和_________组成。电梯光电门区开关由_________和_________组成。
四、简答题
1.简述电梯专用电动机的特点和要求？
2.请举出电梯中5个电气安全装置的名称。
3.电梯的电气控制柜中常用的电气元件有哪些（至少8种）？
4.简述按钮的动作过程？
5.简述接触器的结构和工作原理？
6.电梯中用到的行程开关有哪些？（至少说出5种）。
7.画出三相断路器、转换开关、常开按钮、常闭按钮、复合按钮、接触器主触头、接触器辅助常开、常闭触头、接触器线圈、行程开关常开、常闭触头的表示符号。
8.说明电气安全触点的特点？
9.电梯七段数码管楼层显示器中各段发光二极管分别用字母a～g表示出来，其内部有几种接法？
当共阴极接时，列出示数字与七段数码管显示组合的关系。如表3-3所示。
表3-3 数字与七段显示组合表
显示数字 a b c d e f g 0
1
2
3
4
5
6
习题
一、判断题
1.（）VVVF调速就是指电动机的供电电源应具有能同时改变电源电压和频率的功能。
2.（）采用变频调速时，如果要实现衡转矩，则必须保持U/F为常数。
3.（）变频变压调速是通过改变异步电动机供电电源的频率而调节电动机的同步转速，也就是改变施加于电动机进线端的电压和电源频率来调节电动机转速。
4.（）电动机在变频调速时，一般要求主磁通基本保持不变。
5.（）VVVF调速时，输出频率高时输出电压也高，输出频率低时输出电压也低。
二、填空题
1．生活中电源是恒压恒频的，线电压是 V，相电压是 V，频率是 Hz。只有通过 _，才能获得频率和电压均可调节的电源。
2．变频器从结构上分，分为:__ 和__ __两类。
3．变频器的操作模式有三种：_ 模式, 模式, 模式。
4．变频器在电源接通后自动进入的模式是_ ___模式。
5．变频器在运转模式下如果保护功能动作并发生报警,则自动转换成模式。
6．当由变频器驱动电梯的运行时，一般采用 ___控制。（端子控制或面板控制）
7.通用变频器的选用与 ___和 ___有关。
三、简答题
1．简述交流变压变频调速的基本工作原理？
2．简述变频器的维护保养中，为了避免触电，所以在切断电源后，还需要注意什么？
3．变频器主线路和控制线路的接线端子如图4-20所示。
图4-20 变频器主线路和控制线路端子
（1）．正确连接主线路的设备：电源、电动机（额定值：0.4KW，0.6A）、直流电抗器、制动电阻，请在图上画出。
（2）．正确配备主线路的外围控制设备，并在图上画出和标出相应的外围设备。
（3）．正确连接控制线路端子，使其实现能控制电动机的方向；并能实现输出三种速度。（5HZ/15HZ/30HZ）。请在图上画出。
4．请你正确设置功能码，使变频器能正确运行。完成表4-11。
表4-11 变频器功能码设置表
功能码名称设定值注释
习题
一、判断题
1．（）PLC机内部的输出端子和中间继电器各内接一对硬件的动合触点。
2．（）PLC机中可以连续使用输入输出继电器触点无数次。
3．（）我们常常会看到某台PLC机有个点的I/O数，是指能够输入、输出开关量和模拟量的总个数，它与继电器触点个数相对应。
4．（）梯形图中的输入触点和输出线圈即为现场的开关状态，可直接驱动现场执行元件。
5．（）PLC内部继电器线圈不能用作输出控制，它们只是一些逻辑控制用的中间存储状态寄存器。
6．（）梯形图两边的两根竖线就是电源。
7．（）定时器工作时，时间设定值不断减1，当现有的时间值变成0000时，产生一个输出。
8．（）PLC中所有继电器都可以由程序来驱动。
9．（）PLC中的辅助继电器的常开、常闭触点可以无限制地提供编程使用，但不能直接驱动外部负载。
10．（）当PLC中的计数器复位时，其设定值同时为零。
11．（）PLC的输入、输出端口都采用光电隔离。
12．（）PLC的定时器都相当于通电延时继电器，可见PLC的控制无法实现断电延时。
13．（）PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接安装在强电柜中。
14．（）在一段不太长的用户程序结束后，写与不写END指令，对于PLC机的程序运行来说其效果是不同的。
15．（）PLC所有继电器全部采用十进制编号。
二、选择题
1.（）PLC机内部有许多辅助继电器，作用相当于继电接触控制系统中的____。
A．接触器 B.中间继电器 C.时间继电器 D.热继电器
2.（）SPB系列PLC能够提供100Ms时钟脉冲的辅助继电器是_________。
A.M8011
B.M8015
C.M8016
D. M8017
3.（）PLC机控制电梯时，将各种指令信号作为，而将各种执行信号作为。
A.输入、停止
B.输入、输出
C.输出、停止
D.输出、输入
4.（）SPB系列PLC提供一个常开触点型的初始脉冲是_____，用于对程序进行初始化处理。
A.M8000
B.M8001
C.M8011
D. M8017
5.（）计数器的两个输入端是_______。
A．计数输入端和输出端 B.复位端和计数输入端
C．复位端和移位端 D.计数输出端和复位端
6.（）PLC内的输出继电器用于内部编程的触点数量有_____。
A．一对 B.四对常开、常闭 C.无数对 D.由产品本身性能决定
7.（）PLC的整个工作过程分为五个阶段，PLC通电运行时，第四个阶段是_____。
A.与编程器通信
B.执行用户程序
C.读入现场信号
D.自诊断
8.（）PLC各生产厂家都把______作为第一用户编程语言。
A.指令表
B.梯形图
C.逻辑功能图
D.C语言
9.（）在梯形图编程中，常闭触点与母线连接指令的助记符应为______。
A.LD
B.LDI
C.OR
D.ORI
三、简答题
1．简述PLC的工作过程？
2．PLC有哪些内部资源？
3．为什么PLC中器件触点可以无限次使用？
4．画出电动机连续正转PLC控制接线图和梯形图？
5．画出电动机正反转PLC控制接线图和梯形图？
6．画出变频器和PLC综合控制电动机正反转接线图和梯形图？
习题
一、填空题
1．单片机由_________、_________、_____________、__________、__________和多种
输入输出端口构成。
2.富士基板控制器由_______________和_____________________组成。
3.微型计算机是常用的数制有_________、_________和____________等几种。
4．人们在日常生活和工作中习惯用_______进制数，存储在微型计算机中的信息是_________进制形式的信息，同时人们常常用书写起来比较容易的_______进制数来描述机器内的二进制数。
5.计算机二进制数有只有两个数码，分别是_______和____________。
6．计算机中的基本逻辑关系有_________、_________和____________。
7.单片机应用系统可分为___________系统和___________系统两大类。
8．富士基板控制器NW3P08-41C控制系统工作方式_______________；输入/输出控制方式_______________；程序语言有_______________和_______________。
二、简答题
1．简述单片机应用系统的组成？
2．简述单片机与PLC的区别？
三、设计题
用基板控制器控制电动机正反转运行，并加以限位保护。
习题
1.画出电梯控制系统结构框图。
2.简述电梯输入的控制信号有几种？输出信号有几种？
3.简述电梯供电电源的种类有几种？使用的用途有哪些？
4.简述变频器与PLC综合控制电梯运行的工作过程？
5.简述井道输入的信号有哪些？
6.简述电梯位置确定的方法？
7.简述电梯指令的编写方法？
8.简述电梯定向的原则和方法？
9.简述电梯安全可靠运行的条件是什么？
10.简述电梯运行发出停车指令的条件和方法是什么？
11.简述电梯开门的条件？
习题
1．检查电梯的电气故障的方法有哪些？说明检查的步骤。2．若电梯产生如下故障现象：，试确定故障部位
（1）电梯只能向下运行，不能向上运行
（2）电梯只能向上运行，不能向下运行
（3）仿真轿厢不能开门
（4）真实轿厢不能开门
（5）仿真轿厢不能关门
（6）真实轿厢不能关门
（7）电梯动力电源被切断
3．若电梯发生如下故障，试分析由此可能产生的故障现象：（1）上（下）极限开关
（2）上（下）限位开关
（3）上（下）强换开关
（4）仿真（真实）轿厢开门限位开关
（5）仿真（真实）轿厢关门限位开关
（6）门区开关
（7）真实轿厢门锁开关
电梯控制技术介绍 一、电梯技术要求 1、电梯性能指标 2、电梯型号 二、电梯机械产件整体简单介绍
电梯系统的组成情况基本相同，主要由曳引系统、导向系统、轿厢系统、门系统、对重装置系统、安全保护系统、电气控制及信号系统等组成。其中UAX无机房电梯将曳引机、控制柜及限速器置于井道内，取消了专用的机房设置。 NPX、NPH、GVF、NF电梯的整体结构图——见有机房电梯整体结构图 UAX电梯的整体结构图——见无机房电梯整体结构图 1、曳引系统： 功能：输出与传送动力，使电梯运行。 组成：主要由曳引机、曳引绳、导向轮、反绳轮等组成。 曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动或停止电梯的装置。 曳引绳：连接轿厢和对重装置并靠与曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。 导向轮：为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设置的绳轮。 反绳轮：在轿架和对重框架上部的动滑轮。根据需要曳引绳绕过反绳轮可以构成不同的曳引比。 2、导向系统： 功能：限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。 组成：由导轨、导靴和导轨支架组成。 导轨：供轿厢和对重运行的导向部件,由钢轨和连接板组成。 导靴：设置在轿架和对重装置上，使轿厢和对重装置沿导轨运行的导向装置。 导轨支架：固定在井道壁或横梁上，支撑和固定导轨用的构件。 3、轿厢： 功能：用以运载乘客或其他载荷的轿体部件。 组成：由轿架和轿厢组成。 轿架：固定和支撑轿厢本身和运载重量的承重框架，一般由上梁、立柱、底梁等组成。
轿厢：是电梯的工作容体，具有与载重量和服务对象相适应的空间。由轿底、轿壁、轿顶、装饰顶等组成。 4、门系统： 功能：封住层站出入口和轿厢出入口。 组成：由轿门、层门、开门机、门套等组成。 轿门：设在轿厢入口的门，由门板、轿门导轨架、轿厢地坎等组成。 层门：设在层站入口的门，又称厅门，由门板、层门导轨架、层门地坎、层门联动机构等组成。 开门机：使轿厢门和层门开启或关闭的装置。 门套：装饰层门门框的部件，主要起定位及保证与门扇之间的间隙符合安全标准要求的作用。 5、对重装置系统： 功能：用来平衡全部轿厢质量和一部分额定载重量。 组成：由对重块和对重框架等组成。 对重装置：由曳引绳经曳引轮与轿厢相连接，在运行过程中起平衡作用的装置。 6、安全保护系统： 功能：保证电梯安全使用，防止一切危及人身安全的事故发生。 组成：主要由限速器、安全钳、缓冲器、门锁等组成。 限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳起作用的安全装置。 安全钳：限速器动作时，使轿厢或对重停止运行保持静止运行状态，并能夹紧在导轨上的一种机械安全装置。 缓冲器：位于行程端部，用以吸收轿厢动能的一种弹性缓冲安全装置。 门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。 极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
中国电梯行业发展现状及趋势分析 2009年12月08日来源：经济参考报字体：大中小 作为中国对外开放最早的行业,中国电梯业受到外资各种“蚕食”措施影响,原有的八大国企电梯品牌全军覆没,外资品牌垄断的市场份额曾经高达95%以上。近年来,一批民族电梯企业苦练内功,绝地反 击,出现四分天下有其一的局面。目前,中国已成为全球电梯劲旅竞争的主战场,中国电梯业目前面临行 业的重新“洗牌”,民族自主品牌应利用国家政策支持、资本市场支持等多方面有利因素,逐鹿天下,加 快赢得更多市场。 外资品牌超强垄断自主品牌借力发展 改革开放初期,鉴于当时我国资金和技术双重匮乏的情况,国家决定引进外资,电梯业成为我国最早引进外资的行业。自1980年起,天津电梯厂、上海电梯厂、沈阳电梯厂等国内较大的电梯企业,全部与 美国奥的斯、瑞士迅达、日本三菱等外资品牌合资合作,外资或合资品牌由此全面进入我国市场。 外资品牌在初期进入的时候,确实有其自身的技术、品牌优势和在我国所享有的税收优惠等超国民待遇,迅速垄断了国内市场,在合资初期一定程度上抑制了我国民族品牌的发展。但外资品牌的进入对于 促进我国电梯业的发展也起到了一定的促进作用,也加速了民族品牌企业的发展。比如在整机生产企业 中,外资品牌的技术与管理理念让民族品牌提速发展;在电梯配套件企业中,从为外资品牌配套的过程 中,也提高了配套水平。由于整机和配套技术的全面发展,使得电梯自主品牌全面发展。 业内人士也认为,电梯行业的特性,也形成一定的进入壁垒。整机制造商需要掌握的行业技术众多,对产品设计和制造、机电集成技术以及产品的售后安装维保的要求高。进入电梯行业特别是整机制造领 域,对产品开发、设计、管理和安装维保人员的专业素质要求都较高,需要一定时间的技术积累,在很大 程度上形成了进入该行业的技术和人才壁垒。 同时,电梯作为终端消费品,品牌在市场竞争中的作用明显。品牌往往成为人们在选择电梯产品时的重要考虑因素,电梯生产企业要想建立良好的品牌并获得市场的认可,也必须经过市场一定时间的不断 检验。 中国成为全球电梯制造中心和最大的电梯市场 近年来,我国电梯的出口年均增长率将保持在35%以上,电梯行业也逐步成为国内比较重要的行业。 中国电梯协会预测,未来五年内我国垂直电梯和扶梯市场国内市场和出口市场将分别占整个全球市场的 1/2和1/3,我国在今后相当长的时间内仍将是全球最大的电梯市场,年产值超千亿元,电梯市场可谓前 景广阔。 2008年,我国电梯产量超过21万台,年增幅超过20%,产量超过了全世界电梯年产量的50%。国务院 《特种设备安全监察条例》规定,特种设备的强制报废制度也为我国电梯改造市场带来了新的机遇。按 国外电梯使用寿命惯例,一般日本系列电梯设计寿命为15年,欧美电梯设计寿命为25年,中国电梯的保 有量已经超过100万台,专家预计今后每年大修改造以及已有建筑加装电梯的市场容量将保持在12万台 以上。 随着我国经济持续增长、城镇化建设的加速和房地产行业的进一步发展,城市轨道交通、机场、大型商场等城市建设投入的增加,电梯市场需求量因多方面需求得到迅速增长。目前市场份额中,外资品牌
四、问答题（请将正确答案填入题目下方空白处，共20分。） 1、按GB 7588-2003《第1号修改单》规定，轿厢意外移动保护装置主要考虑哪些风险？（2分） 2、按GB 7588-2003《第1号修改单》规定，由于轿厢意外移动保护装置的增加，还提高了哪些要求？（3分） 3、采用驱动主机制动器作为轿厢意外移动保护装置的制停部件时，GB 7588-2003《第1号修改单》主要从哪些方面提高了要求？（5分）
4、与GB 7588-2003《电梯制造与安装安全规范》相比，对于层门强度的要求，GB 7588-2003《第1号修改单》主要有那些变化？（5分）
一、是非题(正确画“√”，错误画“×”，请将答案填入答题卡，每题1分，共20分) 1、质量体系文件分为受控文件和非受控文件。受控文件用于对内发放，可以控制和追溯。（√） 2、受控文件的发放，文件封面都应加盖“受控文件”印章和受控编号，便于追溯和回收。外出学习所发的所有文件，无需交由质量管理部门加盖“受控文件”印章和受控编号。（×） 3、各类记录填写有错误需更改时，应采用杠改的方式（应能辨别出原来的内容），并签署更改人（应是原记录的填写人）名字和更改日期，在差错的上方写上正确的内容。对电子存储的记录则可采取同等措施。 （√） 4、所有仪器设备及其软件、标准物质均应有唯一性标识，有检定/校准仪器要求的设备应当有表明其检定/校准状态的标识。 （√） 5、用于检验检测工作的每一台计量器具、标准物质、检测设备均须贴上绿、黄、红三色标志，分别表示合格、停用、准用状态。（×） 6、对于额定载重量按照单位轿厢有效面积不小于200kg/m2计算的非商用汽车电梯，轿厢装载2.5倍额定载重量。 （×） 7、按TSG T7001-2009《电梯监督检验和定期检验规则-曳引与强制驱动电梯》规定，电梯定期检验时，重要项目全部合格，一般项目不合格不超过3项（含3项）即判定为合格。（×）8、按TSG T7001-2009《电梯监督检验和定期检验规则-曳引与强制驱动电梯》规定，限
电梯史话|世界电梯技术发展历史 2015-01-29 电梯是垂直运行的电梯、倾斜方向运行的自动扶梯、倾斜或水平方向运行的自动人行道的总称。有了电梯，摩天大楼才得以崛起，现代城市才得以长高。如今，电梯已成为人类现代生活中广泛使用的垂直运输工具。人们对电梯安全性、高效性、舒适性的不断追求推动了电梯技术的进步。 其实很久之前，人们就使用一些原始的升降工具运送人和货物。 公元前1100年前后，我国古人发明了辘轳，它采用卷筒的回转运动完成升降动作，因而增加了提升物品的高度。公元前236年，希腊数学家Archimedes设计制作了由绞车和滑轮组构成的起重装置。这些升降工具的驱动力一般是人力或畜力。19世纪初，在欧美开始用蒸汽机作为升降工具的动力。1845年，威廉?汤姆逊研制出1台液压驱动的升降机，其液压驱动的介质是水。尽管升降工具被一代代富有革新精神的工程师们进行不断改进，然而被工业界普遍认可的升降机仍未出现，直到1852年世界第1台安全升降机诞生。 Elisha Graves Otis (伊莱莎?格雷夫斯?奥的斯) 是1852年世界第1台安全升降机的发明者。 1852年，美国纽约杨克斯（Yonkers）的机械工程师奥的斯先生发明了世界第1台安全升降机。它是以蒸气机为动力、配有安全装置的升降机。他将带有锯齿状的铁条固定在导轨上，在轿厢的上部设置了一个弹簧片，并将其与机械联动装置和制动
棘爪连接起来。曳引绳固定在弹簧片的中心，曳引绳破断时弹簧片恢复原始形状，强迫机械联动装置动作，然后制动爪伸入锯齿状的铁条阻止电梯下落。工业用户（货梯）是安全升降机的首先使用者。 伊莱莎?奥的斯先生发明世界第一台安全升降机 1889年，升降机开始采用电力驱动，真正出现了电梯。电梯在驱动控制技术方面的发展经历了直流电机驱动控制，交流单速电机驱动控制，交流双速电机驱动控制，直流有无齿轮、无齿轮调速驱动控制，交流调压调速驱动控制，交流变压变频调速驱动控制，交流永磁同步电机变频调速驱动控制等阶段。19世纪末,采用沃德-伦纳德系统驱动控制的直流电梯出现，使电梯的运行性能明显改善。20世纪初，开始出现交流感应电动机驱动的电梯，后来槽轮式（即曳引式）驱动的电梯代替了鼓轮卷筒式驱动的电梯，为长行程和具有高度安全性的现代电梯奠定了基础。20世纪上半叶，直流调速系统在中、高速电梯中占有较大比例。 如今，世界各国的电梯公司还在不断地进行电梯新品的研发、维修保养服务系统的完善，力求满足人们对现代建筑交通日益增长的需求。
电梯基本知识试卷（销售部分） 姓名：日期： 一、填空题（每空2分，共计20分） 1、电梯一般由哪几部份组成：、导向系统、门系统、轿箱系统、重量平衡系统、电力拖动系统、电气控制系统、。 2、按用途分类哪些电梯：乘客电梯、 5、 "y、杂物电梯、观光电梯.、汽车电梯、船舶电梯。 3、电梯的主要参数是载重、、。 4、电梯制造、安装的国家标准是。 5、奥的斯GEN2使用代替传统的钢丝绳，迅达3300AP使用代替传统的钢丝绳。 6、当电梯出现紧急故障时，通常情况下公司要求维保小时到达现场，《特种设备安全监察条例》规定, 在用电梯至少每日进行一次维护保养。 7、电梯运行速度失控时，装置可以使电梯强行停止运行，不使其坠落。 8、电梯：是用于高层建筑物中的固定式升降运输设备，它有一个装载乘客的，沿着垂直或倾斜角度小于°的导轨在各楼层间运行。 9、宁波宏大的母公司是集团，其生产的主机、门机、限速器、安全钳、门锁、缓冲器等部件被广大电梯厂商选用。迅达3300AP系统电梯的是主机，其生产厂商是。 10、在全球范围内就电梯生产历史、产销量、已运行的电梯数量、品牌影响力排序依次是奥的斯，，，。 二、选择题（每题1分，共计20分） 1、电梯维修人员必须是的人员。 A.有电工维修经验; B有司机操作证; C.安全运行管理; D.经过专门培训并取得维修操作证; 2、日常维修保养工作应遵循以的方针进行。 A.保养为主； B.维修为主； C.保养为主、维修为辅； D.检查巡视； 3、世界第一台电梯的是生产的，世界第一台自动扶梯是生产的，世界第一台无机房电梯是生产的。
A、奥的斯，奥的斯，通力； B、奥的斯，迅达，通力； C、奥的斯，奥的斯，奥的斯； D、奥的斯，迅达，奥的斯 4、在需要进入井道时，应使用打开电梯厅门。 A.双手用力向两侧扒门； B.用撬棍撬； C.用电焊切割； D.厅门钥匙 5、电梯不平层是指：。 A. 电梯停靠某层站时，厅门底坎与轿门底坎的高度差过大； B. 电梯运行速度不平稳； C. 某层厅门地坎水平度超标； D.轿箱底坎水平度超标； 6、电梯提升高度是指。 A.建筑物的高度； B.轿厢的高度； C.每一层站的高度； D.最下端站地坎至最上端站地坎之间的高度； 7、电梯的额定速度是指。 A.电动机的额定转速； B.安装调试人员调定的轿厢运行速度； C.电梯设计所规定的轿厢速度； D.电梯轿厢运行的最高速度； 8、电梯工作的基本要求是，方便舒适。 A 安全可靠 B.高速 C. 稳定 D.快捷 9、厅门地坎槽中有异物，可能会造成电梯。 A.运行不稳； B.关门不到位 ; C.运行噪音大； D.运行失控； 10、通常所说的VVVF电梯是指。 A．交流双速电梯 B．直流电梯 C．交流调压调速电梯 D．交流调频调压电梯 11、电梯供电系统应采用系统。 A.三相五线制 B.三相四线制 C.三相三线制 D.中性点接地的TN 12、机房地面曳引绳通过的孔洞应有高度的围框。 A.≥25mm B.≥30mm C.≥50mm D.不限 13、电梯安装申报开工的机关是，《安全检验合格证》的发证机关是。 A.劳动局，质量技术监督局 B.劳动局，质量技术监督局 C.质量技术监督局，特种设备检测院 D. 特种设备检测院。特种设备检测院； 14、电梯井道内应设置照明，井道最高与最低 m以内各装一灯外，中间灯具不超过 m。 A、0．5；5； B、0.5；7； C、0.8；5； D、0.8；7；
成人高等教育毕业论文（设计）题目电梯的自动控制 学院工程技术学院 专业机电一体化 年级 学习形式 层次 学号 姓名 指导教师 2010 年 5 月22 日
目录 1 前言 (4) 1.1概述 (4) 1.2研究的目的和意义 (4) 1.3电梯的发展史 (4) 1.4 电梯的工作原理 (5) 1.5 电梯的构造 (5) 2 变频电梯控制系统 (6) 2.1 电梯的控制方式 (7) 2.2 变频电梯的控制要求 (7) 2.3 变频电梯控制软件 (8) 3 未来电梯的发展方向 (9) 4 结论 (12) 参考文献：.......................................................................... 错误！未定义书签。致谢. (14)
电梯的自动控制 专业：机电一体化层次： 姓名：学号： 摘要：随着科学技术的发展，电梯行业出现了翻天覆地的变化：电梯企业的生产条件、人文素质、管理水平有了极大的改善和提高。我国电梯已行成了设计制造、安装调试、维修保养一条龙服务的一个完整的行业。各电梯公司也不断改进设计、修改工艺，更新换代生产新型的电梯。电梯主要分为机械系统与控制系统两大部分，随着自动控制理论与微电子技术的发展，电梯的拖动方式与控制手段均发生了很大的变化，老的直流电梯已被淘汰，交流双速梯、ACVVV交流调速梯逐渐被VVVF交流变频变压调速电梯所取代，控制系统已在大量采用PLC和微电脑控制技术，而PLC控制系统由于运行可靠性高，使用维护方便抗干扰性强，设计和调试周期较短等优点，倍受人们重视，已成为目前在电梯控制系统中使用最多的控制方式。 关键词：VVVF交流变频变压调速；电梯；PLC控制系统

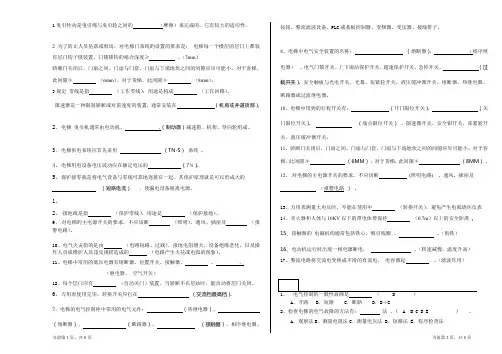

1曳引传动是曳引绳与曳引轮之间的（摩擦）来完成的，它有较大的适应性。 2为了防止人员坠落或剪切，对电梯门系统的设置的要求是：电梯每一个楼层的层门上都装有层门钩子锁装置，门锁锁钩的啮合深度≥。（7mm） 轿厢门关闭后，门扇之间、门扇与门套、门扇与下端地坎之间的间隙应尽可能小。对于客梯，此间隙≯（6mm），对于货梯，此间隙≯（8mm）。 3规定零线是指（工作零线）；用途是构成（工作回路）。 限速器是一种限制轿厢或对重速度的装置，通常安装在（机房或井道顶部）。 2、电梯曳引机通常由电动机、、（制动器）减速箱、机架、导向轮组成。3．电梯供电系统应首先采用（TN-S）系统。 4、电梯用电设备电压波动应在额定电压的（7﹪）。 5、保护接零就是将电气设备与零线可靠地连接在一起。其保护原理就是可以形成大的 （短路电流），使漏电设备脱离电源。 1、 2、接地线是指（保护零线），用途是（保护接地）。 9、.对电梯的主电源开关的要求，不应切断（照明）、通风、插座及（报警电路）。 10、电气火灾指的是由（电路短路、过载）、接地电阻增大，设备绝缘老化，以及操作人员或维护人员违反规程造成的（电路产生火花或电弧的现象）。 11、电梯中常用的低压电器有熔断器、位置开关、接触器、、、 （继电器、空气开关） 12、每个层门应有（自动关门）装置，当轿厢不在层站时，能自动将层门关闭。 6、万用表使用完毕，转换开关应打在（交流档最高档）。 7、电梯的电气控制柜中常用的电气元件：（热继电器）、 （熔断器）、（断路器）、（接触器）、相序继电器、按钮、整流滤波设备、PLC或基板控制器、变频器、变压器、接线排子。 8、电梯中电气安全装置的名称：（熔断器）、（相序继电器）、电气门锁开关、上下端站保护开关、超速保护开关、急停开关、（过载开关）、安全触板与光电开关、光幕、张紧轮开关、液压缓冲器开关、熔断器、热继电器、断路器或过流继电器。 10、电梯中用到的行程开关有：（开门限位开关）、（关门限位开关）、（端点限位开关）、限速器开关、安全钳开关、张紧轮开关、液压缓冲器开关。 11、轿厢门关闭后，门扇之间、门扇与门套、门扇与下端地坎之间的间隙应尽可能小。对于客梯，此间隙≯（6MM），对于货梯，此间隙≯（8MM）。 12、.对电梯的主电源开关的要求，不应切断(照明电路) 、通风、插座及 （报警电路）。 13、万用表测量大电压时，不能在使用中（转换开关），避免产生电弧烧坏仪表 14、灭火器和人体与10KV以下的带电体要保持（0.7m）以上的安全距离。 15、接触器的电磁机构通常包括铁心、吸引线圈、。（衔铁） 16、电动机运行时出现一相电源断电，。（转速减慢，温度升高） 17、整流电路将交流电变换成平滑的直流电。电容器起。（滤波作用） 电气控制的一般性故障是 A．开路 B．短路 C．断路 D．B＋C 2、检查电梯的电气故障的方法有：法。( A B C D E ) 。 A．观察法B．测量电阻法C．测量电压法 D，短路法 E，程序检查法
第一章绪论 一、学习目标 1、专业能力：1）了解电梯的作用及发展趋势 2）理解电梯的分类 3）掌握电梯型号的编制方法 2、方法能力：在不同的情况下针对建筑物的用途不同，客、货流量也不同，说出电梯的分类并会编制电梯的型号。 3、社会能力：培养学生积极，好学的学习兴趣。 4、岗位能力：从事电梯行业的基础知识。 二、学习重点 1、梯的分类 2、电梯型号的编制方法 三、学习难点 1、梯的分类 2、电梯型号的编制方法 四、教学方法 任务教学法、情境教学法 五、教学准备 多媒体、板书等 六、教学课时：4课时 七、教学流程 课堂教学组织（起立、互相问好、考勤、教学日志） （一）、安全教育 校园中该如何预防火灾？ 1、不带火柴、打火机等火种进入校园。 2、不随意焚烧垃圾、废纸等。 3、实验课中用的酒精灯、易燃化学药品小心谨慎，严防发生用火危险。 4、要学会使用灭火器材，保护学校的消防设施。 （二）、情境导入 1、教学方法：任务教学法 2、教师活动：电梯在现实生活中的重要性 3、学生活动：举例电梯的实用场所 （三）、学习流程 学习任务一：电梯的作用及发展趋势 1、教学方法：任务教学法 2、教师活动：讲解、分析电梯的作用及发展趋势，多媒体演示各种电梯，尤其对升降机、自动扶梯、人行道梯的各种梯型进行区别。 3、学生活动：观察各种梯型、认真听课、并做好笔记。 学习任务二：电梯的分类 1、教学方法:：演示教学法 2、教师活动：演示电梯的种类，并分析各自的不同点，在此过程中，可以让学生进行讲解个不同点。 3、学生活动：找出各种梯型的不同点。 学习任务三：电梯型号的编制方法
1、教学方法：任务教学法 2、教师活动：根据电梯型号的编制方法，教学生逐步编制电梯的型号，并会根据电梯型号知道表示的是什么电梯。 3、学生活动：认真听课，做好笔记。 （四）、教学容 ←一、电梯的作用及发展趋势 ←在现代社会和经济活动中，电梯已经成为城市物质文明的一种标志。特别是在高层建筑中，电梯是不可缺少的垂直运输设备。 ←电梯作为垂直运输的升降设备，其特点是在高层建筑物中所占的面积很小，同时通过电气或其它的控制方式可以将乘客或货物安全、合理、有效地运送到不同的楼层。 基于这些优点，在建筑业特别是高层建筑飞速发展的今天，电梯行业也随之进入了新的发展时期。 ←电梯的存在，使得每幢大型高楼都可以成为一座立体的城市。在纽约的前世界贸易中心大楼中，除每天有5万人上班外，还有8万人次的来访和旅游，通过250台电梯和75台自动扶梯的设置与正常运行，才使得合理调运人员、充分发挥大楼的功能成为现实。 展示：08年8月30日,高达492米共101层的环球金融中心正式宣布落成启用。环球金融中心是建筑顶面最高和人可到达最高的建筑，创下了多项世界之最。在85层建有“世界最高的游泳池”，在79-93层建“世界最高档次的酒店”，在93层设置“世界最高的中餐厅”，94层的观光大厅和100层、距地面474米处建造的“观光天阁”，是欣赏都市全景的最佳观光景点。 世界最高的空中走廊 世界最高观光设施中建有55米长的悬空观光长廊，游客踩在玻璃上可直接俯瞰景色 ←“环球金融中心” 的6部电梯中，有2部是世界最大的双层轿厢电梯，它的运行楼层为地下1、2层到地上95层的观光厅，最高速度为480m/分，载重3,600kg(1,800kg ×2)，定员48人(24人×2)；另外4部双层轿厢电梯的运行楼层分别为地上1层到28层、地上2层到29层的办公楼层，最高速度为360m/分，载重4,000kg (2,000kg ×2)，定员52人(26人×2)。 ←20世纪初，美国出现了曳引式电梯，其结构见图1-2。从图中可见，钢丝绳悬挂在曳引轮上，一端与轿厢连接，而另一端与对重连接，随曳引轮的转动，靠钢丝绳与曳引轮槽之间的摩擦力，使轿厢与对重做一升一降的相反运动，显然，钢丝绳不用缠绕，因此钢丝绳的长度和股数均不受限制，当然轿厢的载重量以及提升的高度就得到了提高，从而满足了人们对电梯的使用需求。因此，近一百年来，曳引式电梯一直受到重视，并发展沿用至今。
浙江工业职业技术学院 毕业设计 题目：基于PLC的三层电梯控制系统 班级：机电一体化1407 姓名：金梦阁 指导教师：烟月
目录 前言 (1) 摘要 (2) 绪论 (3) 0.1选题背景 (3) 0.2方案的比较和论证 (3) 第1章电梯概述 (5) 1.1电梯的发展简史 (5) 1.1.1电梯的起源 (5) 1.1.2电梯技术发展趋势 (5) 1.2电梯的基本结构 (6) 1.3电梯的类型 (9) 第2章可编程控制器简介 (10) 2.1 PLC的特点 (10) 2.2 PLC控制电梯的优点 (10) 第3章三层楼电梯PLC控制系统设计 (11) 3.1 电梯的控制要求 (11) 3.2 PLC型号选择 (12) 3.3电梯PLC I/O配线表 (12) 3.4 PLC输入输出接线示意图 (13) 3.4.1硬件的设计和选择 (13) 3.4.2 程序设计思路 (14) 3.4.3 三层楼电梯梯形图程序 (15) 3.4.4 电梯的安装与调试运行 (17) 结论 (19) 致 (20) 参考文献 (21)
前言 在常规自动控制系统中，传感器与执行器是独立接线的，多个传感器和执行器构成的系统需要大量导线。通信总线应用到测控系统中，不仅能节省大量的导线，而且可提高系统的可靠性。已被广泛采用的工业总线一般有两类。一类为主从结构方式，如RS-485通讯，该通讯总线在工业控制中已得到广泛应用，其通讯方式为命令—响应方式。主机定时向各子控制器发出查询信号，再由各子控制器汇报各自状态。这种通讯方式开发难度较小，但通讯实际耗费了主控制器相当一部分资源。所以此种方式并未能完全地发挥出主控制器强大的运算功能。另一类为各节点自主通讯方式，如欧姆龙公司、三菱公司的CAN总线，NEWLIFT公司的LONWORKS总线等。这类总线的可靠性和通讯速率与前一种有着本质的提高，但成本相对较贵。 现代社会中，电梯已经成为不可缺少的运输设备。电梯的存在使得每幢高层建筑的交通更为便利。电梯控制技术的发展主要经历了三个阶段：继电器控制阶段，微机控制阶段，现场总线控制阶段。 与其它几种现场总线比较而言，CAN总线是最易实现，价格最为低廉的一种，这也是目前CAN总线在众多领域被广泛采用的原因。CAN总线协议是建立在国际标准组织开放系统互联模型基础上的。作为工业控制的底层网络，CAN总线通波特率可高达1Mbps，最远距离可达l0km；通讯采用短帧结构，使得数据传输的时间短，受干扰的几率低，并且CAN总线协议有良好的检错措施，因此CAN总线通讯的可靠性较高。由于CAN总线的安全性，实时性，简单易操作性和价格低廉，使其十分适合在电梯通讯中应用。目前电梯井道系统中，主要采用并行通讯，上行、下行电缆比较多，现场安装调试比较麻烦。采用CAN总线后，通过串行通信方式，构成控制器局域网，仅用四根线，其中两根为电源线，一根信号发送线，一根信号接收线，实现呼梯、选及显示信号的通信，并为进一步实现多台电梯群控、远程监控、楼宇自动化提供便利接口。
毕业设计说明书 题目：四层楼电梯自动控制系统的设计 电梯控制系统模型 摘要:本论文主要介绍的是电梯自动控制模型，硬件部分我们使用的是单片机及外围电路组成高度为四层楼的电梯控制系统。单片机采用AT89C51，晶体振荡器选6MHz，C51、C52为30uF 瓷片电容与晶体振荡器形成时钟电路。电容C53、电阻R51、R52和按键RESET构成上电复位和手动复位电路。软件部分采用了两种控制方案,简易控制方案只是简单的电梯上升下降,在各楼层短暂停留。而进一步控制方案则考虑各楼层的信号请求，以完成各楼层的升降控制。该系统具有工作稳定，操作简单等优点。 关键词:电梯, AT89C51单片机，共阴极数码管，CD4511译码器，发光二极管
第一章引言 (2) 第二章设计要求 (2) 第三章设计方案 (3) 第四章硬件设计 (5) 4.1 单片机 (5) 4.2 各楼层电梯间电路 (9) 4.3 电梯间电路 (12) 4.4 控制台电路 (13) 4.5 单片机电路 (16) 4.6 电路PCB图 (17) 第五章软件设计 (19) 5.1 简易控制方案 (19) 5.2 进一步控制方案 (22) 5.2.1 控制逻辑流程图 (22) 5.2.2 说明 (25) 5.2.3 参考程序 (26) 第六章软硬件系统的调试 (31) 6.1 软件调试 (31) 6.2 硬件调试 (32) 第七章结束语 (33) 毕业设计总结 (34) 参考文献 (36)
第一章引言 据国外有关资料介绍,公元前2800年在古代埃及,为了建筑当时的金字塔,曾使用过由人力驱动的升降机械。公元1765年瓦特发明了蒸汽机之后,1858年美国研制出以蒸汽为动力,并通过皮带转动和蜗轮减速装置驱动的电梯。1878年英国的阿姆斯特郎发明了水压梯。并随着水压梯的发展,淘汰了蒸汽梯。后来又出现了采用液压泵和控制阀以及直接柱塞式和侧柱塞式结构的液压梯,这种掖压梯至今仍为人们所采用。但是，电梯得以兴盛发展的原因在于采用了电力作为动力来源.。在20世纪初,美国奥梯斯电梯公司首先使用直流电动机作为动力,生产出以槽轮式驱动的直流电梯,从而为今天的高速度,高行程电梯的发展奠定了基础。20世纪30年代美国纽约市的102层摩天大楼建成,美国奥梯斯电梯公司为这座大楼制造和安装了74台速度为6.0M\S的电梯。从此以后,电梯这个产品,一直在日新月异的发展着.目前电梯产品,不但规格品种多,自动化强,而且安全可靠,乘坐舒服.近几年来,随着电子工业的发展,微处理机和电子计算机已成功的应用到电梯的电气控制系统中去,采用无触点元件的电梯电气控制系统已开始批量生产。 第二章设计要求 采用AT89C51单片机及外围电路组成高度为四层楼的电梯控制系统。 电梯内电路由FS1、FS2、FS3和FS4四个发光二极管作为指示灯，电梯模型上电后，电梯的起始位置为一楼，等待控制台Start按键按下，数码管显示“1”。当Start按键按下后，电梯开始向上运动，控制台的上升指示灯UP亮。2s后到达二楼，数码管显示“2”并在二楼停留5s，然后继续上升。每层楼停留5s，直到四楼。在四楼停留5s后开始下降，控制台的指示灯DOWN亮。每层楼停5s，直到一楼。然后重复上述过程。如果在一个上下循环中按下过Stop键,电梯下降到一楼后停止工作。直到再次按下Start键后重新恢复工作 第三章设计方案 电梯控制系统由各层楼的电梯间电路、电梯内电路和控制台电路三部分组成。电梯在各楼层的定位本应采用行程开关，考虑到模型的操作性，采用延时控制。相邻楼层间升降设定为2S。 1）各楼层的电梯间电路 二、三层的电路间均有“上升”和“下降”选择按键，一楼只有“上升”按键，四楼只有“下降”按键，每个按键配一只发光二极管，作为指示灯。 2）电梯内部电路
2017年全国职业院校技能大赛 高职组智能电梯装调与维护赛项 (GZ-2017013-09) 选手须知： 1、试题共:14页，如出现试题缺页、字迹不清等问题，请及时向裁判示意，并进行试题的更换。 2、参赛团队应在5小时内完成试题规定内容；选手在竞赛过程中创建的程序文件必须存储到“D:\技能竞赛\工位号”文件夹下。 3、选手提交的试卷用工位号标识，不得写上姓名或与身份有关的信息，否则成绩无效。 4、参赛选手在比赛过程中可提出设备器件更换要求。更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。 日期：月日工位号：
竞赛基本要求： 1、正确使用工具，操作安全规范。 2、部件安装、电路连接、接头处理正确、可靠，符合要求。 3、爱惜赛场的设备和器材，尽量减少耗材的浪费。 4、保持工作台及附近区域干净整洁。 5、竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。 6、遵守赛场纪律，尊重考评人员，服从安排。 竞赛设备描述： “智能电梯装调与维护”竞赛在“THJDDT-5型电梯控制技术综合实训装置”上进行，装置由两台高仿真电梯模型和两套电气控制柜组成。电梯模型的所有信号全部通过航空电缆引入控制柜，每部电梯控制系统均由一台FX3U-64MR/ES-A PLC控制，PLC之间通过FX3U-485BD 通信模块交换数据，电梯外呼统一管理，可实现电梯的群控功能。高仿真电梯模型包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等组成；电气控制柜包含可编程控制器、变频器、低压电气（继电器、接触器、热继电器、相序保护器）、智能考核系统等组成。选手根据竞赛任务书要求完成以下任务。 任务一：电梯电气控制原理图设计与绘制 参赛选手根据所提供的相关设备和任务书中的电梯控制功能要求，在指定专用绘图页上手工绘制电路图, 电路设计图纸中的图形符号和文字描述，应符合“JBT 2739-2008 工业机械电气图用图形符号”技术规范。 1.电梯抱闸电气控制电路设计及绘制：含交流电源、变压器、整流桥、熔断器、主接触器触点、抱闸线圈。 2.电梯开关门电气控制电路设计及绘制：含电阻器、电梯门机、开门继电器触点、关门继电器触点、关门减速开关。 任务二：电梯机构安装、调整与线路连接 根据所提供的设备及部件，完成下列电梯机构的安装、调整与线路连接（包括呼梯盒、井道信息系统、平层检测机构、限速器钢丝绳、层门开合传动机构等），电梯模型各部件相应位置示意图如图1。
一、设计目的 课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践，了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。电气设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。 二、课程设计题目描述和要求 2.1 设计题目 二层电梯自动控制 控制要求 1) 采用PLC 构成二层简易电梯电气控制系统。电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层有上升呼叫按钮SB11 和指示灯H11，二层有下降呼叫按钮SB22 和指示灯H22。一至二层有到位行程开关ST1～ST2。电梯内有一至二层呼叫按钮SB1～SB2 和指示灯H1～H2；电梯开门和关门按钮SB5和SB6，电梯开门和关门分别通过电磁铁YA1 和YA2 控制，关门到位由行程开关ST5 检测。此外还有电梯载重超限检测压力继电器KP 以及故障报警电铃HA。控制信号说明如表1 所示。 输入输出 文字符号说明文字符号说明SB5 开门H1 电梯内一层按钮指示灯SB6 关门H2 电梯内二层按钮指示灯SB1 电梯内一层按钮H11 一层上升呼叫按钮指示灯SB2 电梯内二层按钮H22 二层下降呼觉按钮指示灯SB11 一层上升呼叫按钮KM1 电动机正转
电梯考试试题 电梯考试试题 电梯司机练习 答题人 :石岩成校练习分数 :100 得分 : 判断题 1:当进机房电源为三相四线制 , 则零线和地线可以合用 , 不必分开。 ( ) 对错 考生答案 : 正确答案 : 错 试题分数 :1 分得分 : 2:绳头组合的作用是固定钢丝绳和调整钢丝绳张力。( ) 对错 考生答案 : 正确答案 : 对 试题分数 :1 分得分 : 3:限速器钢丝绳张紧轮的轴承损坏时 , 可能导致安全钳误动作。 ( ) 对错 考生答案 : 正确答案 : 对 试题分数 :1 分得分 : 4:供电电源断相 ,可能导致电梯交流电动机过热或烧毁。 ( ) 对错考 生答案 : 正确答案 : 对 试题分数 :1 分得分 : 5:在轿厢结构件中轿厢架是承重结构。 ( ) 对错 考生答案 :
正确答案 : 对 试题分数 :1 分得分 : 6:轿内照明是由机房专用电源供电 ,不受电梯其它供电部分的控制。 ( ) 对错 考生答案 : 正确答案 : 对 试题分数 :1 分得分 : 7:电梯在五楼 ,若三楼层门打开 ,电梯仍能正常运行。 ( ) 对错 考生答案 : 正确答案 : 错 试题分数 :1 分得分 : 8:电梯轿厢顶部不得放置杂物 ,轿厢内不得悬吊物品。 ( ) 对错 考生答案 : 正确答案 : 对 试题分数 :1 分得分 : 9:任何情况下 ,轿厢地坎与井道壁的水平距离不可以大于 150mm 。 ( ) 对错 考生答案 : 正确答案 : 错 试题分数 :1 分得分 : 10:在层门、轿门开启情况下 ,可以用检修速度运行电梯。 ( ) 对错 考生答案 : 正确答案 :
燕山大学 毕业设计（论文）文献综述 院（系）：电气工程系 专业班级：09过控2班 综述题目：电梯控制系统的研究 学生姓 ____________ 学号： ____________ 指导教师 ____________ 电梯控制系统设计文献综述 一.电梯的起源及历史回眸 1.1电梯的起源 电梯起源于公元前2600年埃及人在建造金字塔时使用了最原始的提升系统说起，但这一类起重机的能源均为人力。1203年，法国的二修道院安装了一台起重机。所不同的是该机器是利用驴作为动力，载荷由绕在一个大滚筒上的绳子进行起吊。此种方法一直沿用到现在，直到瓦特发明了蒸汽机，约在1800年，煤矿主才利用起重机把矿井中的煤输送上来。 数百年来人们制造过各种各样的升降机，它们都具有一个共同的缺陷：只要起吊绳突然断裂，升降机便急速地坠落到底层。 前两代无机房电梯在欧洲已经淘汰，淘汰的原因是安全隐患严重，所以在1997年开始几乎没有欧洲公司再使用该类无机房电梯了。而第三代无机房电梯属于改变前两代的新产品，所以一直受到青睐。但是主机放在轿厢顶部的安全问题及噪音十分不受欢迎，所以在欧洲也没得到发展。在带三代无机房电梯受到发展的只有通力的电梯。 但是通力的产品虽然比前两代有了技术方面的突破，特别是主机的突破应该说对无机房技术的普遍应用提供了十分好的契机，不过公振共鸣问题没有侧地解决是一个重要的技术设计缺陷。同时该种技术限制了速度与高度的提高。
1.2电梯的发展历史 电梯进入人们的生活已经150年了。一个半世纪的风风雨雨，翻天覆地的是历史的变迁，永恒不变的是电梯提升人类生活质量的承诺。 人类利用升降工具运输货物、人员的历史非常悠久。早在公元前2600年，埃及人在建 造金字塔时就使用了最原始的升降系统，这套系统的基本原理至今仍无变化；即一个平衡物下降的同时，负载平台上升。早期的升降工具基本以人为动力。1203年，在法国海岸边 的一个修道院里安装了一台以驴子为动力的起重机，这才结束了用人力运送重物的历史。英国科学家瓦特发明蒸汽机后，起重机装置开始采用蒸汽为动力。紧随其后，威廉。汤姆逊研制出用液压驱动的升降梯。液压的介质是水。在这些升降梯的基础上，一代又一代富有创新精神的工程师门在不断改进升降梯的技术。然而，一个关键的安全问题始终没有得到解决，那就是一旦升降梯拉升绳缆发生断裂时，负载平台就一定会发生坠毁事故。 生活在继续，科技在发展，电梯也在进步。150年来，电梯的材质由黑白道彩色，样式由直式到斜式，在操纵控制方面更是步步出新一一手柄开关操纵、按钮控制、信号控制、集选控制、人机对话等等，多台电梯还出现了并联控制，智能群控等等，双层轿厢电梯展示出节省井道空间，提升运输能力的优势，如今，以美国奥的斯公司为代表的世界各大着名电梯公司各展风姿，仍在继续进行电梯新品的研发，并不断完善维修和保养服务系统。调频门控、智能远程监控、主机节能、控制柜低噪音耐用、复合钢带环保一款款集纳了人类在机械、电子、光学等领域最新科研成果的新型电梯竞相问世，冷冰冰的建筑因此散射出人性的光辉，人们的生活因此变得更加美好。 1.3我国电梯事业的发展现状 大规模的经济建设尤其是蓬勃发展的房地产业给电梯行业开拓了广阔的市场，2001年 我国电梯产量达4.5万台，创造了行业发展史上的一个新的高峰，被业内人士称为“第三次浪 潮”。目前，中国经济建设需求的各类电梯、几乎全部可以在中国生产。据统计，全世界平均 1000人有1台电梯。我国如果要达到这个水准，还需要新装80万台。到那时候，每年仅报废更 新就需要6万台。目前房屋建设势头仍然很好，电梯市场供需两旺，前景一片光明。 二.电梯技术发展趋势展望 电梯的普及给人们的生活带来了极大的优越性，而电梯技术也只有不断的发展才能更好地满 足高层建筑及其群体的需要。展望未来，电梯的发展趋势应包括以下几点： 2.1降低能耗 减少电梯能耗的措施是多方面的。主要包括：选择高效的驱动系统；减少电梯机械系统的惯性和摩擦阻力；合理运用对重和平衡力。 1.驱动系统采用永磁同步无齿轮曳引机。由它的工作原理可知其励磁是由永磁铁来实现 的，不需要定子额外提供励磁电流，因而电机的工作因数可以达到很高。同时永磁同步电机的转子无电流通过，不存在转子耗损问题。由于没有效率低、高能耗蜗轮蜗杆传动副，能耗进一步降低。 2.在停站较少的群梯布置中，一个主机驱动两个轿厢分别上下运行是一种节能的方案。而 减少能耗的另一种途径是电梯运行过程的能耗控制。利用电梯空载上行、满载下行时电
一．单选题： 1. 电梯、自动扶梯每（A ）年进行一次全面检测发证才能运行。 A．一年B。半年C。二年D。三年 2．电梯、自动扶梯在安全检验合格有效期届满前（A）月向特种设备检验检测机构提出定期检验要求。 A．一个月B．二个月C．三个月D．四个月 3．《特种设备作业人员证》每（C ）复审一次。 A．一年B。半年C。二年D。三年 4．《特种设备作业人员证》持证人员应当在复审期满（C ）个月前，向发证部门提出申请。 A．一个月B．二个月C．三个月D．四个月 5．电梯突然失电停在半空，司机正确处理的操作是（C ）。 A．打开安全窗帮助乘客从轿顶逃生。B．打开电梯门帮助乘客跳出轿厢逃生。C．保持镇静、等待救援6．电梯平衡系数（B ）时，电梯空载向上运行时容易冲顶。 A．太小B．太大C．变化D．40一50 7．（D ）系统由操作装置，位置显示装置、控制屏、平层装置、选层器等组成。 A．曳引B．重量平衡C．电力电力拖动D．电气控制 14．（B ）电梯俗称VVVF电梯， A．交流调速B．交流变频变压C．液压D．直流 15．减速油箱的温度不得高于（C ）摄氏度。 A．60 B．50 C．85 D．105 16．在规范中规定乘客电梯运行中轿厢噪音不大于（B ）分贝。 A．65 B．55 C．80 D．70 17．轿厢内部净高度不得小于（B ）米。 A．1.5 B．2.0 C．2.1 D．2.2 18．轿厢最大乘客数=额定载重量（C ），再向上圆整到整数。 A．55 B．65 C．75D．85 19．（A ）电梯的层门门扇与门扇之间、门扇与门套、地坎之间的间隙应不大于6㎜。 A．乘客B．载货C．杂物D．船用 20．导轨支架安装要求，每两个导轨支架中间间距应小于成等于（A ）米。 A．２.5 B．3 C．3.5D．1.5 21．轿厢导靴一般有（B ）。 A．2个B．4个C．6个D．8个 22．曳引钢丝绳常漆有明显标记，这是（Ｂ）标记。 A．换速B．平层C．加油D．检修 23．门滑轮固定在门扇上方，每个门扇至少装有（Ｂ）。 A．１只B．２只C．３只D．４只 24．货梯门扇与门套之间，门扇与门扇之间的间隙均应不大于（Ｄ）。 A．5 ㎜B．6㎜C．7 ㎜D．8㎜ 25．用于处理电梯受困的装置有（Ｂ）。 A．限速器B．警铃C．缓冲器D．限位开关 26．（Ｄ）是当轿厢或对重超过下极限位置时，用来吸收轿厢或对重装置所产生动能的制停安全装置。 A．安全钳B．限速器C．端站减速装置D．缓冲器 27．EPROM是（ D ） A．随机存储器B．只读存储器C．可电擦除的存储器D．可紫外线擦除的存储器 28．（Ｄ）设置在轿门上，在层门、轿门关闭过程中，当有乘客或障碍物触及时，门立刻返回开启位置的安全装置。 A．防火门B．层门C．门锁D．安全触板 29．安全窗电气开关装在（B ）。 A．轿厢内部B．轿厢顶部C．轿厢底部D．轿门上 30．下列不属于安全窗设备的条件有（B ）。 A．可以向轿顶开启B．可以向轿内开启C．装有机械锁D．设置有电气开关 31．轿厢在井道运动时，最先碰撞的保护开关是（B ）。 A．缓冲器开关B．强迫换速C．极限开关D．限位开关 32．机械式极限开关动作切断（A ）回路。 A．主电源B．方向C．强迫换速D．安全 33．极限开关动作时，下列装置中（D ）不能正常工作。 A．轿厢对讲电话B．轿厢报警按钮C．轿厢应急照明D．开门按钮 34．电器控制系统中，电梯只能下行，不能上行的不可能原因是（C ）。 A．上行方向继电器失效B。下行方向继电器故障 C．安全回路故障D。上行方向回路故障 35．双微型计算机控制方式电梯，主要是控制系统的CPU和（C ）的CPU以及部分继电器组成。 A．电气系统B．电路系统C．拖动系统D．通讯系统 36．机房内钢丝绳通向井道的孔洞四周应筑有高（D ）以上台阶。 A．10㎜B．20㎜C．40 ㎜D．50㎜ 37．装有多台电梯的轿厢和对重的井道，应在井道下部不同电梯的运动部件（轿厢或对重）之间设置隔障，隔障高度不小于
