理论课教案
编号：NGQD-0707-09 版本号：A/0 页码：
理论课教案附页编制/时间：
实验五金属的冷塑性变形与再结晶 陈灵 一、实验目的 1.了解金属经冷塑性变形与再结晶后的显微组织变化。 2.了解变形程度对金属再结晶晶粒度的影响。 二、实验说明 当作用于金属的外力超过其屈服极限时金属产生塑性变形，使金属的外部尺寸，内部组织及其性能发生变化。 1. 冷塑性变形对金属组织与性能的影响 若金属在再结晶温度以下进行塑性变形，称为冷塑性变形。冷塑性变形不仅改变了金属材料的形状与尺寸，而且还将引起金属组织与性能的变化。 金属在发生塑性变形时，随着外形的变化，其内部晶粒形状由原来的等轴晶粒逐渐变为沿变形方向伸长的晶粒，在晶粒内部也出现了滑移带或孪晶带。当变形程度很大时，晶粒被显著地拉成纤维状，这种组织称为冷加工纤维组织。同时，随着变形程度的加剧，原来位向不同的各个晶粒会逐渐取得近于一致的位向，而形成了形变织构，使金属材料的性能呈现出明显的各向异性。图5-1为工业纯铁经不同程度变形的显微组织。 图5-1 工业纯铁冷塑性变形后组织150× a)变形程度20% b)变形程度50% c)变形程度70%
金属经冷塑性变形后，会使其强度、硬度提高，而塑性、韧性下降，这种现象称为加工硬化。此外，在金属内部还产生残余应力。一般情况下，残余应力不仅降低了金属的承载能力，而且还会使工件的形状与尺寸发生变化。 2. 冷塑性变形后金属在加热时组织与性能的变化 金属经冷塑性变形后，由于其内部亚结构细化、晶格畸变等原因，处于不稳定状态，具有自发地恢复到稳定状态的趋势。但在室温下，由于原子活动能力不足，恢复过程不易进行。若对其加热，因原子活动能力增强，就会使组织与性能发生一系列的变化。 （1）回复：当加热温度较低时，原子活动能力尚低，故冷变形金属的显微组织无明显变化，仍保持着纤维组织的特征。此时，因晶格畸变已减轻，使残余应力显著下降。但造成加工硬化的主要原因未消除，故其力学性能变化不大。 （2）再结晶：当加热温度较高时，将首先在变形晶粒的晶界或滑移带、孪晶带等晶格畸变严重的地带，通过形核与长大方式进行再结晶，图5-2反映了冷塑性变形工业纯铁的再结晶过程的显微组织。冷变形金属在再结晶后获得了新的等轴晶粒，因而消除了冷加工纤维组织、加工硬化和残余应力，使金属又重新恢复到冷塑性变形前的状态。 图5-2 工业纯铁再结晶过程的显微组织150× a)550℃再结晶b)600℃再结晶c) 850℃再结晶 金属的再结晶过程是在一定温度范围内进行的。通常把变形程度在70%以上的冷变形金属经1h加热能完全再结晶的最低温度，定为再结晶温度。实验证明，金属的熔点愈高，在其他条件相同时，其再结晶温度也愈高。金属的再结晶温度(T再)与其熔点(T熔)间的关系，
第六章金属的塑性变形和强化 练习与思考题 1 什么叫强化？可能采用那些强化手段来强化金属？ 采用各种方式使得金属塑性变形时位错运动的阻力增大，即可实现金属材料的强化。如冷变形的加工硬化，添加合金的固溶强化和析出沉淀强化，细晶强化，亚结构强化，多相组织的相变强化等。 2 面心立方单晶体的应力应变曲线的硬化系数θ为什么各个阶段各不相同？θⅡ最大的原因是什么？ 第I阶段一般认为只有一个滑移系开动，强化作用不大，θI较小，为易滑移阶段； 第Ⅱ阶段为线性强化阶段，出现了多系滑移；多系滑移产生大量位错，使得位错运动阻力明显增大，尤其是面角位错的出现，强烈的阻止位错源开动，并强 最大。 烈阻止其他滑移面上的位错运动，从而使得这一阶段硬化指数θ Ⅱ 第Ⅲ阶段出现了交滑移，从而拜托了面角位错的封锁，使原被塞积的位错继续运动，使得位错的自由路程增大。即在加工硬化的同时，存在着动态回复的软化过程，从而造成θⅢ随着γ增大而逐渐降低的现象。 3 晶界对塑性变形有什么影响？ 晶界对塑性变形过程的影响，主要是在温度较低时晶界阻碍滑移进行引起的障碍强化作用和变形连续性要求晶界附近多系滑移引起的强化作用。
为使多晶体塑性变形过程不破坏晶界连续性，相邻的晶粒必须协调变形。多晶体塑性变形一旦变形传播到相邻的晶粒，就产生了多系滑移。位错运动遇到的障碍比单系滑移多，阻力要增加。 存在晶界及晶界两侧晶粒取向有差别，多晶体的塑性变形有着很大的不均匀性。在单个晶粒内，晶界变形要低于晶粒中心区域；由于细晶组织中晶界占的比例要大于粗晶组织中的晶界，细晶组织的强化效果高于粗晶组织。 4 多系滑移为何能起到强化作用？金属多晶体塑性变形一开始为什么就出现了多系滑移的强化？ 多系滑移产生大量位错，位错间相互作用使得位错运动阻力明显增大，尤其是面角位错的出现，强烈的阻止位错源开动，并强烈阻止其他滑移面上的位错运动。 多晶体材料中，某一晶粒产生滑移变形而不破坏晶界连续性，相邻的晶粒必须协调变形。理论计算证明，相邻晶粒通过滑移协调一个可以变成任意形状的晶粒的变形，至少需六个滑移系统。所以多晶体塑性变形一旦形传播到相邻的晶粒，就产生了多系滑移。位错运动遇到的障碍比单系滑移多，阻力增加很快。 5 细化晶粒对金属材料的力学性能有什么影响？细化晶粒可以解决哪些问题？有哪些途径可以细化晶粒？ 根据Hall-Petch关系，流变应力与晶粒直径方根的倒数(D-1/2)有明显的线性关系。 σs=σi+KD-1/2 式中σs——屈服应力； D——平均晶粒直径；σi、K——实验常数。 细化晶粒非常重要，在工程上有重要的应用 （1）在高强度的钢种中，细化晶粒可以提高其韧性；有助于防止脆性断裂发生，可降低脆性转化温度，提高材料使用范围。 （2）在低强度钢中（如低碳结构钢），利用细化晶粒来提高屈服强度有明显效果。尤其是超细晶组织对提高强度和韧性作用更突出。 （3）在超塑性变形时，细化晶粒可以得到理想的超塑性变形。因为超塑性
金属材料热处理变形原因及防止变形的技术措施 摘要：在金属加工制造行业中，对热处理技术进行应用，能够从根本上实现对金属物理性质、化学性质的提升，满足了当前各项工业生产、制造事宜。在调查中发现，当前金属材料的热处理工作，主要山金属加热、保温和冷却等儿项工作流程所构成，但山于金属热处理工艺对于整体的工作环境、技术应用有着较高标准的要求，所以在实际操作的过程中，材料时常会发生变形的问题，这就需要相关工作人员在传统金属加工制造的基础上，实现热处理工艺技术的高效化应用，提升我国金属材料加工制造的整体质量与水平，进而推动社会的发展。 关键词：金属材料；热处理变形原因；防止变形 对于金属工件而言，基本的变形问题主要集中在尺寸变形以及形状变形两方面，但是，无论是哪种变形情况，都和热处理过程导致的工件内部应力息息相关。结合内应力的相关因素对问题因素进行分析，从而制定具有针对性的监督和管控措施，就能从根本上减少金属材料热处理变形和开裂导致的工件质量缺失性问题。 1金属材料性能分析 在当前的社会生产生活中，金属材料的应用范圉十分的广泛。曲于金属材料具有韧性强、塑性好以及高强度的特点，因此其在诸多行业中均有所应用。当前常用的金属材料主要包括两种：即多孔金属材料以及纳米金属材料。纳米金属材料：一般情况下，只有物质的尺寸达到了纳米的级别，那么该物质的物理性质和化学性质均会发生改变。在分析与研究金属材料性能的过程中，主要分析金属材料的如下两种性能：其一，硬度。一般情况下，金属材料的硬度主要指的是金属材料的抗击能力。其二，耐久性。耐久性能和腐蚀性是金属材料需要着重考虑的一对因素。在应用金属材料的过程中不可避免的会受到各种物质的腐蚀，山此就会导致金属材料出现缝隙等问题。 2金属材料热处理变形的影响因素 在对金属材料热处理变形的影响因素进行探究时，工作人员需要对金属材料热处理过程中各项工艺技术特点，进行全面化的掌握，并在此基础上，釆取一些具有针对性的改善措施，进而才能实现对金属材料变形的有效控制，也为金属材料热处理过程中变形控制工作的开展，起到了一定的促进作用。在对金属材料进行热处理的过程中，山于材料自身的密度构成、结构特点，以及在外界因素的影响下，材料本身可能会出现不等时性、冷热分布不均匀的问题。在金属材料受热的过程中，温度会发生较为明显的变化，这就会使金属材料内部结构的受力情况发生改变，金属材料变形的儿率增大，而这种山于内部应力分布所导致的变形，被称之为是内应力塑性变形。这种变形的特征性较为明显，会表现岀一定的方向性，且发生的频率较高，每一次对金属材料进行热加工，都会对其内部应力结构造成改变，进行热处理的频率越高，内部应力的变化情况越明显。在一般情况下, 金属材料的内应力一般被分成热应力和组织应力变形着两类，在相应的温度条件下，对金属材料展开加热、冷却操作后，可以获得纯热应力变形，组织应力变形和金属材料自身的性能、形状，以及加热冷却方式有着紧密的关联。从实际的操作流程中可以了解到，要想对金属材料的使用性能进行高效化的提升，整个热处理工序将会包含较多的工艺内容，并且在操作过程中，需要根据金属材料的种类、操作规范展开适当的调整，收集各项参数内容。但是在实际执行过程中，山于我国在温度控制、监测精度方面具备局限性，所以温度监测精度难以得到有效的把控，一旦在热处理过程中对温度的控制未能合理实现，那么就会导致比容变形的问题发生，增加金属材料变形儿率。 3金属材料热处理变形控制时需要遵循的原则
实验名称：金属的塑性变形与再结晶实验类型： 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、实验步骤与实验结果（必填） 五、讨论、心得（必填） 一、实验目的 1.了解冷塑性变形对金属材料的内部组织与性能的影响； 2.了解变形度对金属再结晶退火后晶粒大小的影响。 二、实验原理 金属塑性变形的基本方式有滑移和孪生两种。在切应力作用下，晶体的一部分沿某一晶面相对于另一部分滑动，这种变形方式称为滑移；在切应力作用下，晶体的一部分沿某一晶面相对另一部分产生剪切变形，且变形部分与未变形部分的位向形成了镜面对称关系，这种变形方式称为孪生。 (一) 冷塑性变形对金属组织与性能的影响 若金属在再结晶温度以下进行塑性变形，称为冷塑性变形。冷塑性变形不仅改变了金属材料的形状与尺寸，而且还将引起金属组织与性能的变化。金属在发生塑性变形时，随着外形的变化，其内部晶粒形状由原来的等轴晶粒逐渐变为沿变形方向伸长的晶粒，在晶粒内部也出现了滑移带或孪晶带。当变形程度很大时，晶粒被显著地拉成纤维状，这种组织称为冷加工纤维组织。同时，随着变形程度的加剧，原来位向不同的各个晶粒会逐渐取得近于一致的位向，而形成了形变织构，使金属材料的性能呈现出明显的各向异性。金属经冷塑性变形后，会使其强度、硬度提高，而塑性、韧性下降，这种现象称为加工硬化。 (二) 冷塑性变形后金属在加热时组织与性能的变化 金属经冷塑性变形后，由于其内部亚结构细化、晶格畸变等原因，处于不稳定状态，具有自发地恢复到稳定状态的趋势。但在室温下，由于原子活动能力不足，恢复过程不易进行。若对其加热，因原子活动能力增强，就会使组织与性能发生一系列的变化。 1．回复当加热温度较低时，原子活动能力尚低，故冷变形金属的显微组织无明显变化，仍保持着纤组织的特征。此时，因晶格畸变已减轻，使残余应力显著下降。但造成加工硬化的主要原因未消除，故其机械性能变化不大。 2．再结晶当加热温度较高时，将首先在变形晶粒的晶界或滑移带、孪晶带等晶格畸变严重的地带，通过晶核与长大方式进行再结晶。冷变形金属在再结晶后获得了新的等轴晶粒，因而消除了冷加工纤维组织、加工硬化和残余应力，使金属又重新恢复到冷塑性变形前的状态。 金属的再结晶过程是在一定温度范围内进行的。通常把变形程度在70%以上的冷变形金属经1h加热能完全再结晶的最低温度，定为再结晶渡。实验证明，金属的熔点愈高，在其他条件相同时，其再结晶温度也愈高。金属的再结晶温度(T再)与其熔点(T熔)间的关系，大致可用下式表示： T再≈0.4 T熔 3．晶粒长大冷变形金属再结晶后，一般都得到细小均匀的等轴晶粒。但继续升高加热温度或延长保温时间，再结晶后的晶粒又会逐渐长大，使晶粒粗化。 (三) 变形程度对金属再结晶后晶粒度的影响 冷变形金属再结晶后晶粒度除与加热温度、保温时间有关外，还与金属的预先变形程度有关。金属再结晶后的晶粒度与其预先变形程度间的关系如下图所示：
金属塑性变形与断裂集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
金属材料塑性变形与断裂的关系 摘要：金属的断裂是指金属材料在变形超过其塑性极限而呈现完全分开的状态。材料受力时，原子相对位置发生了改变，当局部变形量超过一定限度时，原于间结合力遭受破坏，使其出现了裂纹，裂纹经过扩展而使金属断开。任何断裂都是由裂纹形成和裂纹扩展两个过程组成的，而裂纹形成则是塑性变形的结果。金属塑性的好坏表明了它抑制断裂能力的高低。 关键词：塑性变形解理断裂准解理断裂沿晶断裂冷脆疲劳应力腐蚀 氢脆高温断裂 一、解理断裂与塑变的关系 解理断裂在主应力作用下，材料由于原子键的破断而产生的沿着某一晶面的快速破断过程。解理断裂的的产生条件是位错滑移必须遇到阻力，且位错滑移聚集到一定程度。断裂面沿一定的晶面发生，这个平面叫做解理面。解理台阶是沿两个高度不同的平行解理面上扩展的解理裂纹相交时形成的。形成过程有两种方式：通过解理裂纹与螺型位错相交形成；通过二次解理或撕裂形成。 第一种，当解理裂纹与螺型位错相遇时，便形成一个台阶，裂纹继续向前扩展，与许多螺型位错相交便形成众多台阶，他们沿裂纹前端滑动而相互交汇，同号台阶相互汇合长大，异号台阶相互抵消，当汇合台阶足够大的时候便在电镜下观察为河流状花样。
第二种，二次解理是指在解理裂纹扩展的两个互相平行解理面间距较小时产生的，但若解理裂纹的上下两个面间距远大于一个原子间距时，两解理裂纹之间的金属会产生较大的塑性变形，结果由于塑性撕裂而形成台阶，称为撕裂棱晶界。舌状花样是由于解理裂纹沿孪晶界扩散留下的舌头状凹坑或凸台。 从宏观上看，解理断裂没有塑性变形，但从微观上看解理裂纹是以塑性变形为先导的，尽管变形量很小。解理断裂是塑性变形严重受阻，应力集中非常严重的一种断裂。 二、准解理断裂与塑变的关系 准解理断裂介于解理断裂和韧窝断裂之间，它是两种机制的混合。产生原因： （1）、从材料方面考虑，必为淬火加低温回火的组织，回火温度低，易产生此类断裂。 （2）、构件的工作温度与钢材的脆性转折温度基本相同。 （3）、构件的薄弱环节处处于平面应变状态。 （4）、材料的尺寸比较粗大。 （5）、回火马氏体组织的缺陷，如碳化物在回火时的定向析出。 准解理断裂往往开始是因为碳化物，析出物或者夹杂物在外力作用下产生裂纹，然后沿某一晶面解理扩展，之后以塑性变形方式撕裂，其断裂面上显现有较大的塑性变形，特征是断口上存在由于几个地方的小裂纹分别扩展相遇发生塑性撕裂而形成的撕裂岭。准解理断裂面不是一
第一章 1.什么是金属的塑性？什么是塑性成形？塑性成形有何特点？ 塑性----在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力； 塑性变形----当作用在物体上的外力取消后，物体的变形不能完全恢复而产生的残余变形；塑性成形----金属材料在一定的外力作用下，利用其塑性而使其成型并获得一定力学性能 的加工方法，也称塑性加工或压力加工； 塑性成形的特点：①组织、性能好②材料利用率高③尺寸精度高④生产效率高 2.试述塑性成形的一般分类。 Ⅰ.按成型特点可分为块料成形(也称体积成形)和板料成型两大类 1）块料成型是在塑性成形过程中靠体积转移和分配来实现的。可分为一次成型和二次加工。一次加工： ①轧制----是将金属坯料通过两个旋转轧辊间的特定空间使其产生塑性变形，以获得一定截面形状材料的塑性成形方法。分纵轧、横轧、斜轧；用于生产型材、板材和管材。 ②挤压----是在大截面坯料的后端施加一定的压力，将金属坯料通过一定形状和尺寸的模孔使其产生塑性变形，以获得符合模孔截面形状的小截面坯料或零件的塑性成形方法。分正挤压、反挤压和复合挤压；适于(低塑性的)型材、管材和零件。 ③拉拔----是在金属坯料的前端施加一定的拉力，将金属坯料通过一定形状、尺寸的模孔使其产生塑性变形，以获得与模孔形状、尺寸相同的小截面坯料的塑性成形方法。生产棒材、管材和线材。 二次加工： ①自由锻----是在锻锤或水压机上，利用简单的工具将金属锭料或坯料锻成所需的形 状和尺寸的加工方法。精度低，生产率不高，用于单件小批量或大锻件。 ②模锻----是将金属坯料放在与成平形状、尺寸相同的模腔中使其产生塑性变形，从 而获得与模腔形状、尺寸相同的坯料或零件的加工方法。分开式模锻和闭式模锻。 2）板料成型一般称为冲压。分为分离工序和成形工序。 分离工序：用于使冲压件与板料沿一定的轮廓线相互分离，如冲裁、剪切等工序； 成型工序：用来使坯料在不破坏的条件下发生塑性变形，成为具有要求形状和尺寸的零件，如弯曲、拉深等工序。 Ⅱ.按成型时工件的温度可分为热成形、冷成形和温成形。 第二章 3.试分析多晶体塑性变形的特点。 1）各晶粒变形的不同时性。不同时性是由多晶体的各个晶粒位向不同引起的。 2）各晶粒变形的相互协调性。晶粒之间的连续性决定，还要求每个晶粒进行多系滑移；每个晶粒至少要求有5个独立的滑移系启动才能保证。 3）晶粒与晶粒之间和晶粒部与晶界附近区域之间的变形的不均匀性。 Add： 4）滑移的传递，必须激发相邻晶粒的位错源。 5）多晶体的变形抗力比单晶体大，变形更不均匀。 6）塑性变形时，导致一些物理，化学性能的变化。 7）时间性。hcp系的多晶体金属与单晶体比较，前者具有明显的晶界阻滞效应和极高的加工硬化率，而在立方晶系金属中，多晶和单晶试样的应力—应变曲线就没有那么大的差别。 4.试分析晶粒大小对金属塑性和变形抗力的影响。
第四章塑性变形（含答案） 一、填空题（在空白处填上正确的内容） 1、晶体中能够产生滑移的晶面与晶向分别称为________和________，若晶体中这种晶面与晶向越多，则金属的塑性变形能力越________。 答案：滑移面、滑移方向、好（强） 2、金属的再结晶温度不仅与金属本身的________有关，还与变形度有关，这种变形度越大，则再结晶温度越________。 答案：熔点、低 3、晶体的一部分沿一定晶面和晶向相对于另一部分发生滑动位移的现象称为________。答案：滑移 4、由于________和________的影响，多晶体有比单晶体更高的塑性变形抗力。 答案：晶界、晶粒位向（晶粒取向各异） 5、生产中消除加工硬化的方法是________。 答案：再结晶退火 6、在生产实践中，经冷变形的金属进行再结晶退火后继续升高温度会发生________现象。答案：晶粒长大 7、金属塑性变形后其内部存在着残留内应力，其中________内应力是产生加工硬化的主要原因。 答案：第三类（超微观） 8、纯铜经几次冷拔后，若继续冷拔会容易断裂，为便于继续拉拔必须进行________。 答案：再结晶退火 9、金属热加工时产生的________现象随时被再结晶过程产生的软化所抵消，因而热加工带来的强化效果不显著。 答案：加工硬化 10、纯铜的熔点是1083℃，根据再结晶温度的计算方法，它的最低再结晶温度是________。答案： 269℃ 11、常温下，金属单晶体塑性变形方式有________和________两种。 答案：滑移、孪生 12、金属产生加工硬化后会使强度________，硬度________；塑性________，韧性________。答案：提高、提高、降低、降低 13、为了合理地利用纤维组织，正应力应________纤维方向，切应力应________纤维方向。答案：平行（于）、垂直（于） 14、金属单晶体塑性变形有________和________两种不同形式。 答案：滑移、孪生 15、经过塑性变形的金属，在随后的加热过程中，其组织、性能和内应力将发生一系列变化。大致可将这些变化分为________、________和________。 答案：回复、再结晶、晶粒长大 16、所谓冷加工是指金属在________以下进行的塑性变形。 答案：再结晶温度
第一章 1.什么是金属的塑性什么是塑性成形塑性成形有何特点 塑性----在外力作用下使金属材料发生塑性变形而不破坏其完整性的能力； 塑性变形----当作用在物体上的外力取消后，物体的变形不能完全恢复而产生的残余变形；塑性成形----金属材料在一定的外力作用下，利用其塑性而使其成型并获得一定力学性能 的加工方法，也称塑性加工或压力加工； 塑性成形的特点：①组织、性能好②材料利用率高③尺寸精度高④生产效率高 2.试述塑性成形的一般分类。 Ⅰ.按成型特点可分为块料成形(也称体积成形)和板料成型两大类 1）块料成型是在塑性成形过程中靠体积转移和分配来实现的。可分为一次成型和二次加工。一次加工： ①轧制----是将金属坯料通过两个旋转轧辊间的特定空间使其产生塑性变形，以获得一定截面形状材料的塑性成形方法。分纵轧、横轧、斜轧；用于生产型材、板材和管材。 ②挤压----是在大截面坯料的后端施加一定的压力，将金属坯料通过一定形状和尺寸的模孔使其产生塑性变形，以获得符合模孔截面形状的小截面坯料或零件的塑性成形方法。分正挤压、反挤压和复合挤压；适于(低塑性的)型材、管材和零件。 ③拉拔----是在金属坯料的前端施加一定的拉力，将金属坯料通过一定形状、尺寸的模孔使其产生塑性变形，以获得与模孔形状、尺寸相同的小截面坯料的塑性成形方法。生产棒材、管材和线材。 二次加工： ①自由锻----是在锻锤或水压机上，利用简单的工具将金属锭料或坯料锻成所需的形 状和尺寸的加工方法。精度低，生产率不高，用于单件小批量或大锻件。 ②模锻----是将金属坯料放在与成平形状、尺寸相同的模腔中使其产生塑性变形，从 而获得与模腔形状、尺寸相同的坯料或零件的加工方法。分开式模锻和闭式模锻。 2）板料成型一般称为冲压。分为分离工序和成形工序。 分离工序：用于使冲压件与板料沿一定的轮廓线相互分离，如冲裁、剪切等工序；
《金属塑性变形理论》习题集 张贵杰编 河北联合大学 金属材料与加工工程系 2013年10月
前言 《金属塑性变形理论》是关于金属塑性加工学科的基础理论课，也是“金属材料工程”专业大学本科生的主干课程，同时也是报考材料科学与工程专业方向硕士研究生的必考科目。 《金属塑性变形理论》总学时为72，内容上分为两部分，即“金属塑性加工力学”（40学时）和“塑性加工金属学”（32学时）。 为使学生能够学好本课，以奠定扎实的理论基础，提高分析问题和解决问题的能力，编者集20余年的教学经验特编制本习题集，一方面作为学生在学习本课程时的辅导材料，供课下消化课堂内容时使用，另一方面也可供任课教师在授课时参考，此外对报考研究生的学生还具有指导复习的作用。 本“习题集”在编写时，充分考虑了学科内容的系统性、学生学习的连贯性以及与教材顺序的一致性。该“习题集”中具有前后关联的一个个题目，带有由浅入深的启发性，能够引导学生将所学的知识不断深化。教师也可根据教学进程从中选题，作为课外作业指导学生进行练习。所有这些都会有助于学生理解和消化课堂上所学习的内容，从而提高课下的学习效率。 编者 2013年10月
第一部分 金属塑性加工力学 第一章 应力状态分析 1． 金属塑性加工中的外力有哪几种？其意义如何？ 2． 为什么应力分量的表达需用双下标？每个下标都表示何物理意义？ 3． 已知应力状态如图1-1所示，写出应力分量，并以张量形式表示。 4． 已知应力状态的六个分量7-=x σ，4-=xy τ，0=y σ，4=yz τ， 8-=zx τ，15-=z σ(MPa)，画出应力状态图，写出应力张量。 5． 作出单向拉伸、单向压缩、三向等值压缩、平面应力、平面应变、 纯剪切应力状态的应力Mehr 圆。 6． 已知应力状态如图1-2所示，当斜面法线方向与三个坐标轴夹角余 弦31 ===n m l 时，求该斜面上的全应力S 、全应力在坐标轴上的 分量x S 、y S 、z S 及斜面上的法线应力n σ和切应力n τ。 图 1-1 ?? ?? ? ??------ =1548404847σT x y z 图 1-2 x 10
备课本 课程名称金属塑性变形与轧制原理课时数64 适用班级金属材料081、082授课教师孙斌 使用时间2011学年第1学期 冶金工程学院
绪论 0.1金属塑性成形及其特点 金属压力加工：即金属塑性加工，对具有塑性的金属施加外力作用使其产生塑性变形，而不破坏其完整性，改变金属的形状、尺寸和性能而获得所要求的产品的一种加工方法。 金属成型方法分类： （1）减少质量的成型方法:车、刨、铣、磨、钻等切削加工；冲裁与剪切、气割与电切；蚀刻加工等。 （2）增加质量的成型方法：铸造、焊接、烧结等。 （3）质量保持不变的成型方法(金属塑性变形)：利用金属的塑性，对金属施加一定的外力作用使金属产生塑性变形，改变其形状尺寸和性能而获得所要求的产品的一种加工方法。如轧制、锻造、冲压、拉拔、挤压等金属压力加工方法。 金属压力加工方法的优缺点： 优点：1）因无废屑,可节约大量金属； 2）改善金属内部组织及物理、机械性能； 3）产量高，能量消耗少，成本低，适于大量生产。 缺点：1）对要求形状复杂，尺寸精确，表面十分光洁的加工产品尚不及金属切削加工方法； 2）仅用于生产具有塑性的金属； 0.2 金属塑性成形方法的分类 0.2.1按温度特征分类 1.热加工在充分再结晶温度以上的温度范围内所完成的加工过程，T=0.75∽0.95T熔。 2.冷加工在不产生回复和再结晶温度以下进行的加工T=0.25T熔以下。 3.温加工介于冷热加工之间的温度进行的加工. 0.2.2按受力和变形方式分类 由压力的作用使金属产生变形的方式有锻造、轧制和挤压 1.锻造：用锻锤的往复冲击力或压力机的压力使金属进行塑性变形的过程。分类： 自由锻造：即无模锻造，指金属在锻造过程的流动不受工具限制（摩擦力除外）的一种加工方法。 模锻：锻造过程中的金属流动受模具内腔轮廓或模具内壁的严格控制的一种工艺方法。
金属塑性变形原理 1、变形和应力 1．1塑性变形与弹性变形 金属晶格在受力时发生歪扭或拉长，当外力未超过原子之间的结合力时，去掉外力之后晶格便会由变形的状态恢复到原始状态，也就是说，未超过金属本身弹性极限的变形叫金属的弹性变形。多晶体发生弹性变形时，各个晶粒的受力状态是不均匀的。 当加在晶体上的外力超过其弹性极限时，去掉外力之后歪扭的晶格和破碎的晶体不能恢复到原始状态，这种永久变形叫金属的塑性变形。金属发生塑性变形必然引起金属晶体组织结构的破坏，使晶格发生歪扭和紊乱，使晶粒破碎并且使晶粒形状发生变化，一般晶粒沿着受力方向被拉长或压缩。 1．2应力和应力集中 塑性变形时，作用于金属上的外力有作用力和反作用力。由于这两种外力的作用，在金属内部将产生与外力大小相平衡的内力。单位面积上的这种内力称为应力，以σ表示。 σ=P/S 式中σ——物体产生的应力，MPa： Ｐ——作用于物体的外力，N； Ｓ——承受外力作用的物体面积，mm2。 当金属内部存在应力，其表面又有尖角、尖缺口、结疤、折叠、划伤、裂纹等缺陷存在时，应力将在这些缺陷处集中分布，使这些缺陷部位的实际应力比正常应力高数倍。这种现象叫做应力集中。 金属内部的气泡、缩孔、裂纹、夹杂物及残余应力等对应力的反应与物体的表面缺陷相同，在应力作用下，也会发生应力集中。 应力集中在很大程度上提高了金属的变形抗力，降低了金属的塑性，金属的破坏往往最先从应力集中的地方开始。 2、塑性变形基本定律 2．1体积不变定律 钢锭在头几道轧制中因其缩孔、疏松、气泡、裂纹等缺陷受压缩而致密，体积有所减少，此后各轧制道次的金属体积就不再发生变化。这种轧制前后体积不变的客观事实叫做体积不变定律。它是计算轧制变形前后的轧件尺寸的基本依据。 H、B、L——轧制前轧件的高、宽、长；h、b、l——轧制后轧件的高、宽、长。根据体积不变定律，轧件轧制前后体积相等，即 HBL=hbl 2．2最小阻力定律 钢在塑性变形时，金属沿着变形抵抗力最小的方向流动，这就叫做最小阻力定律。根据这个定律，在自由变形的情况下，金属的流动总是取最短的路线，因为最短的路线抵抗变形的阻力最小，这个最短的路线，即是从该动点到断面周界的垂线。
第五章金属及合金的塑性变形与断裂一名词解释 固溶强化，应变时效，孪生，临界分切应力，变形织构 固溶强化：固溶体中的溶质原子溶入基体金属后使合金变形抗力提高，应力－应变曲线升高，塑性下降的现象； 应变时效：具有屈服现象的金属材料在受到拉伸等变形发生屈服后，在室温停留或低温加热后重新拉伸又出现屈服效应的情况； 孪生：金属塑性变形的重要方式。晶体在切应力作用下一部分晶体沿着一定的晶面（孪晶面）和一定的晶向（孪生方向）相对于另外一部分晶体作均匀的切变，使相邻两部分的晶体取向不同，以孪晶面为对称面形成镜像对称，孪晶面的两边的晶体部分称为孪晶。形成孪晶的过程称为孪生； 临界分切应力：金属晶体在变形中受到外力使某个滑移系启动发生滑移的最小
分切应力； 变形织构：多晶体中位向不同的晶粒经过塑性变形后晶粒取向变成大体一致，形成晶粒的择优取向，择优取向后的晶体结构称为变形织构，织构在变形中产生，称为变形织构。 二填空题 1．从刃型位错的结构模型分析，滑移的 移面为{111}，滑移系方向为<110>，构成12 个滑移系。P166. 3. 加工硬化现象是指随变形度的增 大，金属强度和硬度显著 提高而塑性和韧性显著下降的现象 ，加工硬化的结果，使金属对塑性变形的抗力增大，造成加工硬化的
根本原因是位错密度提高，变形抗 力增大。 4．影响多晶体塑性变形的两个主要因素是晶界、晶格位向差。 5．金属塑性变形的基本方式是滑移和孪生，冷变形后金属的 强度增大，塑性降低。6．常温下使用的金属材料以细小晶粒为好，而高温下使用的金属材 料以粗一些晶粒为好。对于在高温下工作的金属材料，晶粒应粗一些。因为在高温下原子沿晶界 的扩散比晶内快，晶界对变形的阻 力大为减弱而致 7．内应力可分为宏观内应力、微观内应力、点阵畸变三种。 三判断题 1．晶体滑移所需的临界分切应力实测值比理论值小得多。（√） 2 在体心立方晶格中，滑移面为｛111｝×6，滑移方向为〈110〉×2，所以其滑
金属塑性成形原理》 习题答案 一、填空题 1. 衡量金属或合金的塑性变形能力的数量指标有伸长率和断面收缩率。 2. 所谓金属的再结晶是指冷变形金属加热到更高的温度后，在原来变形的金属中会重新形成新的无畸变的等轴晶，直至完全取代金属的冷变形组织的过程。 3. 金属热塑性变形机理主要有：晶内滑移、晶内孪生、晶界滑移和扩散蠕变等。 4. 请将以下应力张量分解为应力球张量和应力偏张量 5. 对应变张量，请写出其八面体线变与八面体切应变的表达式。 ＝
6.1864 年法国工程师屈雷斯加( H.Tresca )根据库伦在土力学中研究成果， 并从他自已所做的金属挤压试验，提出材料的屈服与最大切应力有关，如果 采用数学的方式，屈雷斯加屈服条件可表述为 。 7. 金属塑性成形过程中影响摩擦系数的因素有很多， 归结起来主要有 金属的 种类和 化学成分 、 工具的表面状态 、 接触面上的单位压力 、 变形温度 、 变形速度 等几方面的因素。 8. 变形体处于塑性平面应变状态时，在塑性流动平面上滑移线上任一点的切 线方向即 为该点的最大切应力方向。对于理想刚塑性材料处于平面应变状态 下，塑性区内各点的应力状态不同其实质只是 平均应力 不同，而各点处 的 最大切应力 为材料常数。 9. 在众多的静可容应力场和动可容速度场中，必然有一个应力场和与之对应 的速度 场，它们满足全部的静可容和动可容条件，此唯一的应力场和速度场， 称之为 真实 应力场和 真实 速度场，由此导出的载荷，即为 真实 载荷， 它是唯一的。 10. 设平面三角形单元内部任意点的位移采用如下的线性多项式来表示： 11、金属塑性成形有如下特点： 、 、 、 12、按照成形的特点，一般将塑性成形分为 和 两大类，按 照成形时工件的温度还可以分为 、 和 三类。 13、金属的超塑性分为 和 两大类。 14、晶内变形的主要方式和单晶体一样分为 和 。 其中 变形是主要的，而 变形是次要的，一般仅起调节作用。 ，则单元内任一点外的应变可表示为
金属塑性变形的机理 （3）塑性和变形抗力 1.单晶体塑性变形的主要方式是_______和_______。 2.查阅单晶体滑移变形相关资料，正确连接下图。 弹性变形 未变形
弹塑性变形 塑性变形 3.什么是纤维组织？ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ 4.任取一个微元六面单元体，该单元体上的应力状态沿着六面体的三个空间坐标系可分解为_____个应力分量，其中包括_____个剪应力与3个_____。 5.简述什么是真实应力？ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ 6.塑性变形的基本定律包括________、________、________。 洛氏硬度 7.把下列表格填写完整 金属板料力学性能 性能名称符号表示 σs 屈强比 延伸率 厚向异性系数 Δr
塑性变形对金属组织和性能的影响 1. 塑性变形对金属组织结构的影响 （1）晶粒发生变形金属发生塑性变形后,晶粒沿形变方向被拉长或压扁。当变形量很大时, 晶粒变成细条状(拉伸时), 金属中的夹杂物也被拉长, 形成纤维组织。 变形前后晶粒形状变化示意图 （2）亚结构形成金属经大的塑性变形时, 由于位错的密度增大和发生交互作用, 大量位错堆积在局部地区, 并相互缠结, 形成不均匀的分布, 使晶粒分化成许多位向略有不同的小晶块, 而在晶粒内产生亚晶粒。 金属经变形后的亚结构 （3）形变织构产生金属塑性变形到很大程度(70%以上)时, 由于晶粒发生转动, 使各晶粒的位向趋近于一致, 形成特殊的择优取向, 这种有序化的结构叫做形变织构。形变织构一般分两种：一种是各晶粒的一定晶向平行于拉拔方向, 称为丝织构, 例如低碳钢经高度冷拔后, 其<100>平行于拔丝方向; 另
一种是各晶粒的一定晶面和晶向平行于轧制方向, 称为板织构, 低碳钢的板织构为{001}<110>。 形变织构示意图 2. 塑性变形对金属性能的影响 （1）形变强化金属发生塑性变形, 随变形度的增大, 金属的强度和硬度显著提高, 塑性和韧性明显下降。这种现象称为加工硬化, 也叫形变强化。 产生加工硬化的原因是：金属发生塑性变形时, 位错密度增加, 位错间的交互作用增强, 相互缠结, 造成位错运动阻力的增大, 引起塑性变形抗力提高。另一方面由于晶粒破碎细化, 使强度得以提高。在生产中可通过冷轧、冷拔提高钢板或钢丝的强度。 （2）产生各向异性由于纤维组织和形变织构的形成, 使金属的性能产生各向异性。如沿纤维方向的强度和塑性明显高于垂直方向的。用有织构的板材冲制筒形零件时, 即由于在不同方向上塑性差别很大, 零件的边缘出现“制耳”。在某些情况下, 织构的各向异性也有好处。制造变压器铁芯的硅钢片, 因沿[100]方向最易磁化, 采用这种织构可使铁损大大减小, 因而变压器的效率大大提高。
二、金属的塑性变形 材料受力后要发生变形，变形可分为三个阶段：弹性变形；弹－塑性变形；断裂。外力较小时产生弹性变形，外力较大时产生塑性变形，而当外力过大时就会发生断裂。在整个变形过程中，对材料组织、性能影响最大的是弹－塑性阶段的塑性变形部分。如：锻造、轧制、拉拔、挤压、冲压等生产上的许多加工方法，都要求使金属产生变形，一方面获得所要求的形状及尺寸，另一方面可引起金属内部组织和结构的变化，从而获得所要求的性能。因此研究塑性变形特征与组织结构之间相互关系的规律性，具有重要的理论和实际意义。 弹性变形(Elastic Deformation) 1.1 弹性变形特征(Character of Elastic Deformation) 1．变形是可逆的； 2．应力与应变保持单值线性函数关系，符合Hooke定律：σ＝Eε，τ＝Gγ，G＝E/2(1-ν) 3．弹性变形量随材料的不同而异。 1.2 弹性的不完整性(Imperfection of Elastane) 工程上应用的材料为多晶体，内部存在各种类型的缺陷，弹性变形时，可能出现加载线与卸载线不重合、应变的发展跟不上应力的变化等现象，称为弹性的不完整性，包括包申格效应、弹性后效、弹性滞后等。 1．包申格效应(Bauschinger effect) 现象：下图为退火轧制黄铜在不同载荷条件下弹性极限的变化情况。 曲线A：初次拉伸曲线，σe＝240Pa 曲线B：初次压缩曲线，σe＝178Pa 曲线C：B再压缩曲线，σe↑，σe＝278Pa 曲线D：第二次拉伸曲线，σe↓，σe＝85Pa 可见：B、C为同向加载，σe↑；C、D为反向加载，σe↓。 定义：材料经预先加载产生少量塑性变形,然后同向加载则σe升高，反向加载则σe降低的现象，称为包申格效应。对承受应变疲劳的工件是很重要的。 2．弹性后效(Anelasticity) 理想晶体(Perfect crystals)：
实验3. 金属冷变形及再结晶对组织和性能的影响 一、实验概述 金属塑性变形的基本方式有滑移和孪生两种。在切应力作用下，晶体的一部分沿某一晶面相对于另一部分滑动，这种变形方式称为滑移；在切应力作用下，晶体的一部分沿某一晶面相对另一部分产生剪切变形，且变形部分与未变形部分的位向形成了镜面对称关系，这种变形方式称为孪生。 (一) 冷塑性变形对金属组织与性能的影响 若金属在再结晶温度以下进行塑性变形，称为冷塑性变形。冷塑性变形不仅改变了金属材料的形状与尺寸，而且还将引起金属组织与性能的变化。 金属在发生塑性变形时，随着外形的变化，其内部晶粒形状由原来的等轴晶粒逐渐变为沿变形方向伸长的晶粒，在晶粒内部也出现了滑移带或孪晶带。当变形程度很大时，晶粒被显著地拉成纤维状，这种组织称为冷加工纤维组织。同时，随着变形程度的加剧，原来位向不同的各个晶粒会逐渐取得近于一致的位向，而形成了形变织构，使金属材料的性能呈现出明显的各向异性。图6-1为工业纯铁经不同程度变形的显微组织。 图6-1 工业纯铁冷塑性变形后组织(150X)
a)变形程度20% b)变形程度50% c)变形程度70% 金属经冷塑性变形后，会使其强度、硬度提高，而塑性、韧性下降，这种现象称为加工硬化。此外，在金属内部还产生残余应力。一般情况下，残余应力不仅降低了金属的承载能力，而且还会使工件的形状与尺寸发生变化。 (二) 冷塑性变形后金属在加热时组织与性能的变化 金属经冷塑性变形后，由于其内部亚结构细化、晶格畸变等原因，处于不稳定状态，具有自发地恢复到稳定状态的趋势。但在室温下，由于原子活动能力不足，恢复过程不易进行。若对其加热，因原子活动能力增强，就会使组织与性能发生一系列的变化。 1．回复当加热温度较低时，原子活动能力尚低，故冷变形金属的显微组织无明显变化，仍保持着纤组织的特征。此时，因晶格畸变已减轻，使残余应力显著下降。但造成加工硬化的主要原因未消除，故其机械性能变化不大。 2．再结晶当加热温度较高时，将首先在变形晶粒的晶界或滑移带、孪晶带等晶格畸变严重的地带，通过形核与长大方式进行再结晶，图6-2反映了冷塑性变形工业纯铁的再结晶过程的显微组织。冷变形金属在再结晶后获得了新的等轴晶粒，因而消除了冷加工纤维组织、加工硬化和残余应力，使金属又重新恢复到冷塑性变形前的状态。 图6-2 工业纯铁再结晶过程的显微组织(150X)
塑性变形对金属组织性能 的影响

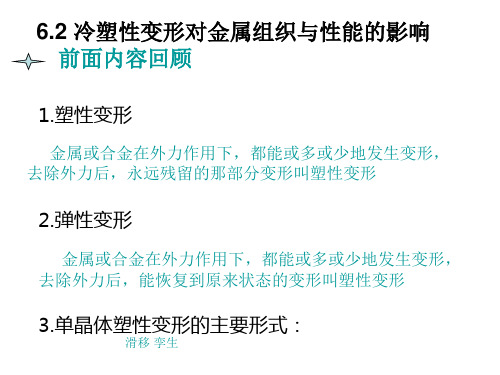

塑性变形是指金属在外力作用发生不可恢复的变形。因为金属在变形过程中承受很大的外力，所以金属的组织和性能一定会发生变化。 由于金属发生塑性变形时的温度不同，所以金属塑性变形可以根据变形温度分为冷变形，温变形，热变形。在不同的温度下，金属发生塑性变形时其组织和性能会发生不同的变化。 1.冷塑性变形对金属组织和性能的影响 金属发生塑性变形时其变形机制主要有位错的滑移，孪生，扭折，高温下还有晶界滑动和扩散蠕变等方式。在这些变形方式下，金属的组织会在晶粒形状尺寸，亚结构等方面产生变化，还会产生变形织构等。 在位错的运动过程中，位错之间，位错与溶质原子，间隙原子，空位之间，位错与第二相质点之间都会发生相互作用，引起位错数量，分布的变化。从微观角度来看，这就是金属组织结构在塑性变形过程中发生的主要变化。随着金属变形的进行及程度的增加，金属内部的位错密度开始增加，这是因为位错在运动到各种阻碍处如晶界，第二相质点等会受到阻碍，位错就会不断塞积和增值，直到可以使得相邻晶粒内的位错发动才能继续运动。 同时位错运动时所消耗的能量中会有一小部分没有转换成热能 散发出去，反而会以弹性畸变能的形式存储在金属内部，使金属内部的点阵缺陷增加。 金属冷塑性变形后还会造成金属内部的亚结构发生细化，如原来在铸态金属中的亚结构直径约为0.01cm，经冷塑性变形后，亚结构
的直径将细化至0.001-0.00001cm。同样金属晶体在塑性变形过程中，随着变形程度的增大，各个晶粒的滑移面和滑移方向会逐渐向外力方向转动。当变形量很大时，各晶粒的取向会大致趋向于一致，从而破坏了多晶体中各晶粒取向的无序性，也称为晶粒的择优取向，变形金属中这种组织状态则称为变形织构。 在塑性变形过程中随着金属内部组织的变化，金属的机械性能将产生明显的变化。随着变形程度的增大，金属的硬度，强度显著升高，而塑性韧性则显著下降，这一变化称为加工硬化。加工硬化认为是与位错的运动和交互作用有关。位错运动时的相互交割加剧，产生位错塞积群，割阶，缠结网等障碍，阻碍位错的进一步运动，引起变形抗力增加，从而提高了硬度。同时金属的物理化学性能也会发生变化。如使金属的比电阻增加，电阻温度系数下降，导热系数也略有下降。塑性变形也使导磁率，磁饱和度下降，但磁滞和矫顽力增加。塑性变形提高金属的内能，使化学活性提高，腐蚀速度加快。塑性变形后由于金属中晶体缺陷增加，因而扩散激活能减少，扩散速度增加。 2.热塑性变形对金属组织和性能的影响 热变形由于温度较高，会对金属内部的组织造成不同于冷加工的变化。 首先热加工可以改善金属中的铸态组织的缺陷如缩孔，疏松，空隙，气泡等。其次热塑性变形还可以细化晶粒。铸态金属中的柱状晶和粗大的等轴晶经锻造或轧制等热变形和对再结晶的有效控制，可变为较细小均匀的等轴晶粒。变形金属中（如各种坯料）的粗大不均匀
