设计电路图

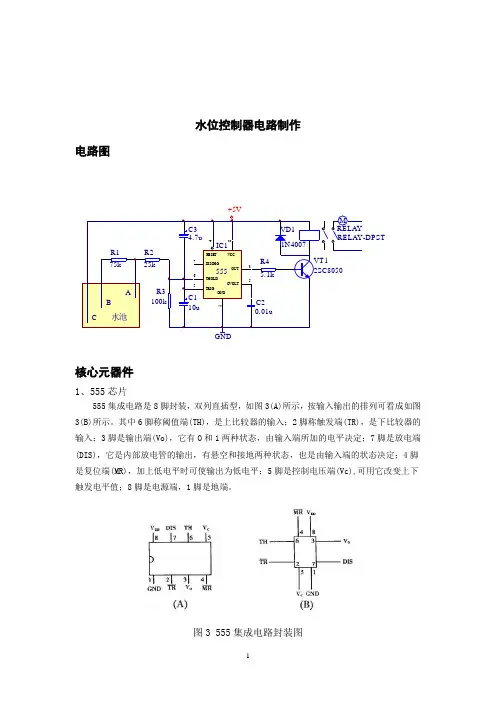

图555构成的水位控制电路图

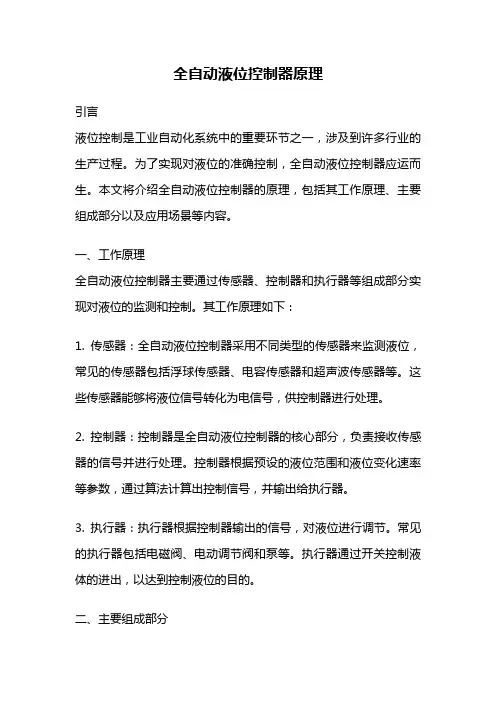

工作原理

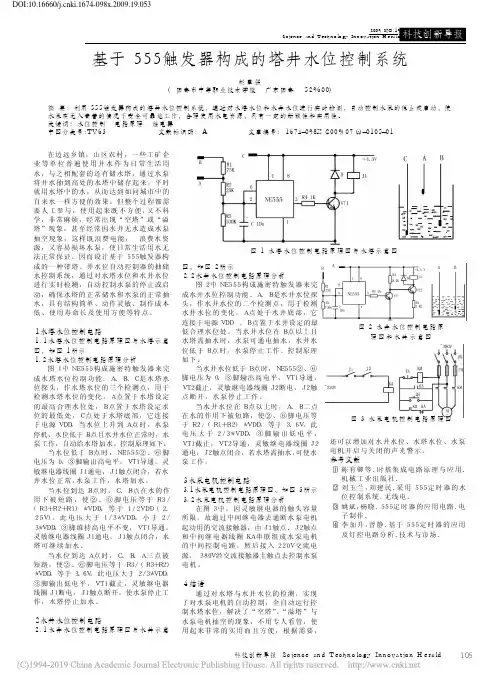

如图所示为水位控制电路。该控制电路由降压整流电路、555触发电路(IC1、IC2)、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压，触发电路IC1对应水塔低水位泵水控制电路，触发电路IC2对应水井高水位泵水控制电路。
当水塔内的水位探极B、D高于塔内的水位线时，IC1②脚为“地”电位，使IC1发生置位，③脚输出的高电平使继电器J1吸合，触点J1-1闭合，抽水电机因得电而运转，进行抽水；当水位上升至探极A时，相应IC1复位，输出的低电平使J1释放，触点J1-1断开，抽水机断电停转，从而对水塔水位实现自动控制。
置于水井中的探极B、D，正常情况下应在水面以下一定深度处，使IC2(555)因2脚为高电平而复位，③脚输出的低电平使J2吸合，触点J2-2闭合。当因连续抽水而使B、D探极高于水面时，IC2因②脚为低电平而发生置位，③脚输出的高电平使J2释放，触点J2-2断开，电机断电停转，从而避免电机空转，同时对水井水位进行检测。
基于555定时器闪光电路设计与制作 我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。 本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。 一、基于555定时器闪光电路功能介绍 每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。 本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。 图1 基于555定时器闪光电路成品图
二、基于555定时器闪光电路原理图 图2 基于555定时器闪光电路原理图 三、基于555定时器闪光电路工作原理 1、可调电阻的特性及用法 可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。
图3 可调电阻100K可调范围 电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。 电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
实验4 555定时器电路设计 预习内容 阅读《电工电子实验教程》第6.5节中555集成定时器应用的内容。 预习实验的内容，自拟实验步骤和数据表格，完成理论设计，画出原理电路，选择所用元件名称、数量，熟悉元件引脚，手写预习报告。 一、实验目的 1．熟悉集成定时器555的工作原理及应用。 2．熟悉时钟信号产生电路的设计方法。 3．掌握使用定时器555设计多谐振荡器的方法。 二、知识要点 时钟信号在电子电路中有着非常重要的作用，而生成周期时钟信号的方法也有多种。比较常用的方法就是使用555定时器构成多谐振荡器。此电路广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555。555定时器的电源电压范围宽，可在4.5V~16V 工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。 图5-1 555定时器的结构图和引脚分布图 1脚－GND，接地脚； 2脚－Trigger，低电平触发端； 3脚－Output，输出端； 4脚－Reset，复位端，低电平有效； 5脚－Control V oltage，电压控制端； 6脚－Threshold，阈值输入端； 7脚－Discharge，放电端； 8脚－V CC，电源端。 三、实验内容 题目：时钟信号发生电路设计 设计一个电路，能够产生时钟信号，要求信号频率可调，设计范围不小于500Hz~1000Hz，

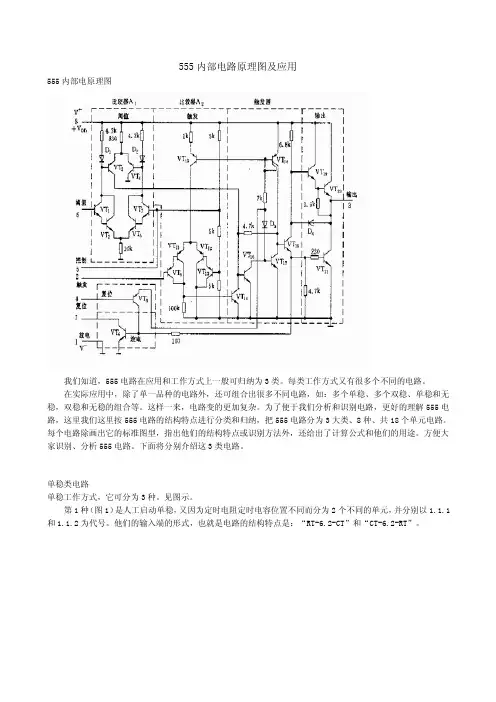

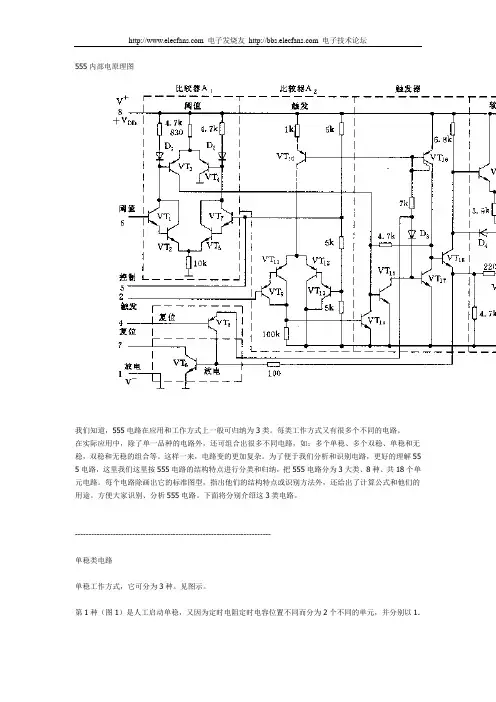

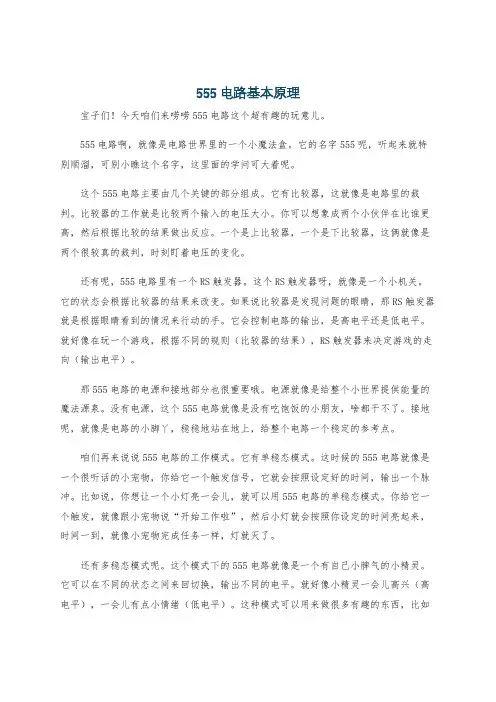

555时基电路原理以及应用 大小[6494] 更新时间[] 阅读[6613]次/评论[3]次 555内部电原理图 我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。 在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。 单稳类电路 单稳工作方式，它可分为3种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。 第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。
无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。 以上归纳了555的3类8种18个单元电路，虽然它们不可能包罗所有555应用电路，古话讲：万变不离其中，相信它对我们理解大多数555电路还是很有帮助的。 各种应用电路 555触摸定时开关 集成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。 当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。 当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。 定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。
555定时器的典型应用电路 单稳态触发器 555定时器构成单稳态触发器如图22-2-1所示，该电路的触发信号在2脚输入，R和C是外接定时电路。单稳态电路的工作波形如图22-2-2所示。 在未加入触发信号时，因u i=H，所以u o=L。当加入触发信号时，u i=L，所以u o=H，7脚内部的放电管关断，电源经电阻R向电容C充电，u C按指数规律上升。当u C上升到2V CC/3时，相当输入是高电平，5 55定时器的输出u o=L。同时7脚内部的放电管饱和导通是时，电阻很小，电容C经放电管迅速放电。从加入触发信号开始，到电容上的电压充到2V CC/3为止，单稳态触发器完成了一个工作周期。输出脉冲高电平的宽度称为暂稳态时间，用t W表示。 图22-2-1 单稳态触发器电路图 图22-2-2 单稳态触发器的波形图 暂稳态时间的求取： 暂稳态时间的求取可以通过过渡过程公式，根据图22-2-2可以用电容器C上的电压曲线确定三要素，初始值为u c(0)=0V，无穷大值u c(∞)=V CC，τ=RC，设暂稳态的时间为t w，当t= t w时，u c(t w)=2 V CC/3时。代入过渡过程公式[1-p205]
几点需要注意的问题： 这里有三点需要注意，一是触发输入信号的逻辑电平，在无触发时是高电平，必须大于2 V CC/3，低电平必须小于 V CC/3，否则触发无效。 二是触发信号的低电平宽度要窄，其低电平的宽度应小于单稳暂稳的时间。否则当暂稳时间结束时，触发信号依然存在，输出与输入反相。此时单稳态触发器成为一个反相器。 R的取值不能太小，若R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电管。图22-2-3是555定时器单稳态触发器的示波器波形图，从图中可以看出触发脉冲的低电平和高电平的位置，波形图右侧的一个小箭头为0电位。 图22-2-3 555定时器单稳态触发器的示波器波形图 [动画4-5] 多谐振荡器 555定时器构成多谐振荡器的电路如图22-2-4所示，其工作波形如图22-2-5所示。 与单稳态触发器比较，它是利用电容器的充放电来代替外加触发信号，所以，电容器上的电压信号应该在两个阈值之间按指数规律转换。充电回路是R A、R B和C，此时相当输入是低电平，输出是高电平；当电容器充电达到2 V CC/3时，即输入达到高电平时，电路的状态发生翻转，输出为低电平，电容器开始放电。当电容器放电达到2V CC/3时，电路的状态又开始翻转。如此不断循环。电容器之所以能够放电，是由于有放电端7脚的作用，因7脚的状态与输出端一致，7脚为低电平电容器即放电。
电子技术仿真实验报告实验题目： 3 555定时器的应用仿真实验 班级： 姓名： 学号： 实验日期： 实验成绩：
实验三 555定时器的应用仿真实验 一、实验目的： 1、熟悉555定时器的工作原理。 2、掌握555定时器的典型应用。 3、掌握基于multisim 10.0的555定时器应用仿真。 二、实验原理： 555定时器是一种常见的集数字与模拟功能于一体的集成电路。通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。其中： （1） 构成施密特触发器，用于TTL 系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路； （3）构成单稳态触发器，用于定时延时整形及一些定时开关中。 555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路。 U1 LM555CM GND 1DIS 7OUT 3 RST 4VCC 8THR 6CON 5 TRI 2 GND ——1脚，接地；TRI ——2脚，触发输入；OUT ——3脚，输出；RES ——4脚，复 位（低电平有效）；CON ——5脚，控制电压（不用时一般通过一个0.01F 的电容接地）；THR ——6脚，阈值输入；DIS ——7脚，放电端；VCC ——8脚，+电源
1、 由555定时器构成多谐振荡器 （1） 接通电源时，设电容的初始电压0=c V ，此时TR V \TH V 均小于1/3Vcc ，放电截止， 输出端电压为高电平，Vcc 通过1R 和2R 对C 充电，Vc 按照指数规律逐步上升。 （2） 当Vc 上升到2/3Vcc 时，放电管导通，输出端电压为低电平，电容C 通过2R 放电，Vc 按照指数规律逐步下降。 （3） 当Vc 下降到1/3Vcc 时，放电管截止，输出端电压由低电平翻转为高电平，电容C 又开始充电。当电容C 充到Vc=2/3Vcc 时，又开始放电，如此周而复始，在输出端即可产生矩形波信号。 矩形波信号的周期取决于电容器充、放电回路的时间常数，输出矩形脉冲信号的周期 C R R T )2(7.021+≈ 2、 施密特触发器是脉冲波形整形和变换电路中经常使用的一种电路。其具有两个稳定 状态，两个稳定状态的维持和相互转换取决于输入电压的高低和，属于电平触发，具有两个不同的触发电平，存在回差电压。由555定时器构成的施密特触发器将555定时器的THR 和TRI 两个输入端连在一起作为信号输入端即可得到施密特触发器。 （1） 当Vi<1/3Vcc 时，输出Vo 为高电平。随着Vi 的上升，只要Vi<2/3Vcc ，输出 信号将维持原状态不变，设此状态为第一稳定状态。 （2） 当Vi 上升到Vi ≥2/3Vcc 时，输出Vo 为低电平。电路由第一稳定状态翻转为第 二稳定状态，电路的正向阈值电压为+T V =2/3Vcc 。随着Vi 上升后又下降的情况，只要Vi 〉1/3Vcc ，电路将维持在第二稳定状态不变。 （3） 当Vi 下降到Vi ≤1/3Vcc 时，电路又翻转到第一稳态，电路的负向阈值电压为 -T V =1/3Vcc 。 三、实验内容： 1、555定时器构成多谐振荡器仿真实验
实验二555 时基电路及其应用 一、实验目的 1.熟悉555 型集成时基电路结构、工作原理及其特点。 2.掌握555 型集成时基电路的基本应用。 二、实验原理 集成时基电路又称为集成定时器或555 电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K 电阻，故取名555 电路。其电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。一般双极型产品型号最后的三位数码都是555 或556, 而CMOS 产品型号最后四位数码都是7555 或7556，二者的逻辑功能和引脚排列完全相同，易于互换。555 和7555 是单定时器。556 和7556 是双定时器。双极型的电源电压U DD＝+5V～+15V,输出的最大电流可达200mA，CMOS 型的电源电压为+3V～+18V，能直接驱动小型电机、继电器和低阻抗扬声器。 1.555 定时器的工作原理 555 定时器原理图及引线排列如图1 所示。其功能见表1。定时器内部由电压比较器、分压电路、RS 触发器及放电三极管等组成。 1)电压比较器 两个相同的电压比较器A1，和A2，其中A1的同相端接基准电压，反相端接外触发输人电压，称高触发端TH。电压比较器A2的反相端接基准电压，其同相端接外触发电压，称低触发端TR。 2)分压电路 分压电路由三个5K 的电阻构成，分别给A1和A2提供参考电平2/3 U DD和1/3 U DD。5 脚为控制端，平时等于2/3 U DD作为比较器的参考电平，当5 脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制。如果不在5 脚外加电压通常接0.01μF 电容到地，起滤波作用，以消除外来的干扰，确保参考电平的稳定。 3)基本RS触发器 它由交叉耦合的两个与非门组成。比较器A1的输出作为基本RS触发器的复位输入，比较器A2的输出作为基本RS触发器的置位输入。4 脚是直接复位控制端，当4 脚接入低电平时，则3脚输出U O=0；正常工作时4脚接高电平。 4)放电开关管VT A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号自6 脚输入大于2/3 U DD时，触发器复位，3 脚输出为低电平，放电管VT导通；当输入信号自2 脚输入并低于1/3 U DD
555定时器的基本应用及使用方法 我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别 介绍这3类电路。 单稳类电路 单稳工作方式，它可分为3种。见图示。 第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是： “RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带 有一个RC微分电路。 第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。
双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。 555双稳电路可分成2种。 第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。 第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。 555定时器可方便地构成单稳态触发器，多谐振荡器，施密特触发器等电路，闪光电路一般是利用多谐振荡器产生的脉冲信号控制而成。 一、电路图如下：
闪光电路原理图1引脚原理图2 分析工作原理的时候，可以对照图1所示，这是一个典型的利用555设计的多谐振荡器，调节可变电阻可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。 当输出高电平的时候，D2亮，D1不亮。当输出低电平的时候，D2不亮，D1亮。总的效果看起来就是闪烁了。
需要制作实物的朋友可以对照图2制作，像这么一个比较简单的电路，可以购买少量的元件，用万能板（洞洞板）焊接而成，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要练习焊接技术，我们比较提倡在电子制作过程中采用拖焊技术，具体实物产品，可以参照图3和图4。 二、元件清单如下： 需要制作的朋友，可以到电子市场购买以上元器件，都是非常常用的元器件，容易购买。笔者建议去网上购买，初步估计所有的材料加在一起，价格在5元以内。 三、闪光器实物图 图3 闪光器实物图
图4闪光器背面走线图 在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，首先检测1脚和8脚电压是否正常，然后再检测4脚电压是否正常，2脚和6脚是否已经连在一起来，如果这些都正常了，故障基本会被排除了。
一、实验目的 二、实验原理 555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部电路框图和外引脚排列图分别如图 2.9.1 和图2.9.2 所示。它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3 555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。如果阈值输入端 TH 的电压大于2VCC/3，同时 TR 端的电压大于VCC /3，则C1 的输出为 0，C2 的输出为1，可将RS 触发器置 0，使输出为 0 电平。 它的各个引脚功能如下： 1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS 型时基电路VCC的范围为3 ~ 18V。一般用5V。 3脚：输出端Vo 2脚：低触发端 6脚：TH高触发端 4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。 5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。 7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。 三、实验内容 四、思考题
实验九 555时基电路及其应用 姓名： 班级： 学号： 一、实验目的 1. 熟悉555集成时基电路的电路结构、工作原理及其特点。 2. 掌握555集成时基电路的典型应用。 二、实验原理 集成定时器是一种模拟、数字混合型的中规模集成电路，在波形产生、整形、变换、定时及控制系统中有着十分广泛的应用。只要外接适当的电阻电容等元件，可方便地构成单稳态触发器、多谐振荡器和施密特触发器等脉冲产生或波形变换电路,由于内部电压标准使用了三个5k 电阻，故取名555电路。定时器有双极型和CMOS 两大类，其结构和工作原理基本相似。通常双极型定时器具有较大的驱动能力，而CMOS 定时器则具有功耗低，输入阻抗高等优点。几乎所有的双极型产品型号最后的三位数码都是555和556；所有的CMOS 产品型号最后四位数码都是7555和7556，二者的逻辑功能和引脚排列完全相同，易于互换。双极型集成时基电路的电源电压为U CC =+5V~+15V ，输出的最大电流可达200mA ；CMOS 型的集成时基电路电源电压为U CC =+3V~+18V 。 555的内部电路框图如图9-1所示，从图中可见，它含有两个高精度电压比较器A 1、A 2，一个基本RS 触发器G 1、G 2及放电晶体管T D 。比较器的参考电压由三只5kΩ的电阻的分压提供，它们分别使比较器A 1的同相输入端和A 2的反相输入端的电位分别为 3 1 U CC 和3 2 U CC ，如果在引脚5外加控制电压，就可以方便的改变两个比较器的比较电平，若控制电压端5不用时需在该端与地之间接入约0.01μF 的电容,以清除外接干扰，保证参考电压稳定值。比较器的状态决定了基本RS 触发器的输出，基本RS 触发器的输出一路作为整个电路的输出，另一路控制晶体管T D 的导通与截止，T D 导通时给接在7脚的电容提供放电通路。这就很方便地构成从微秒到数十分钟的延时电路。 集成定时器的典型应用 1．单稳态触发器 单稳态触发器在外来脉冲作用下，能够输出一定幅度与宽度的脉冲，输出脉冲的宽度就是暂稳态的持续时间t W 。 图9-2为由555定时器和外接定时元件R 、C 构成的单稳态触发器。在输入u i 端未加触发信号时，电路处于初始稳态，单稳态触发器的输出u O 为低电平。当在u i 端加入具有一定幅度的负脉冲时，在TR 端出现一个尖脉冲，使该端电位小于 3 1 U CC ，从而使比较器A 2触发翻转，触发器的输出u O 从低电平跳变为高电平，暂稳态开始。电容C 开始充
2.3．1 555时基电路的介绍和内部结构 555集成电路定时器是一种将模拟功能和逻辑功能集成在同一硅片上的单片时基电路。它的型号很多，如FX555，5G555，J55，UA555，NE555，它们的逻辑功能与外部引线排列完全相同，555定时器的电源电压范围宽，双极型555定时器为5~16V，CMOS555 定时器为3~18V，它可提高与TTL，CMOS的数字电路兼容的接口电平。由于555定时 器价格低廉，使用灵活方便，只需外接少量元件就可构成多种模拟和数字电路，因而极广泛地应用在波形产生与变换，测量与控制，家用电器及电子玩具领域，它的外部引脚 555定时器能在较宽电压范围工作，输出交电平不低于90%电源电压，带拉电流负载和电流负载能力可达到200MA。 图2-3 555定时器外部引脚 555时基电路由运算放大电路器A1，A2组成电压比较器，由F1F2组成的
基本R—S触发器以及由F3和NPN型集成电极开路输出的放电三极管TD等组成的输出级和放电开关。其中电压比较器的分压偏置电阻采用三个阻值相同的5K电阻，所以电路因此特征而被命名为“555时基电路”。555时基电路的内部结构图如图2-4。 图2-4 555时基电路图 2.3.2 555时基电路的工作原理及功能电压比较 1）分压器3个5K 电阻组成，为两个A1和A2提供基准电平，如控制端C O，则经分压后，A的基准电平为2/3Ucc，B的基准电平为1/3Ucc，如改变管脚的接法就改变了两个电压比较器的基准电平 2）比较器 比较器A1，B2是两个结构和性能完全相同的高精度电压比较器，其输出直接控制着基本R-S触发器的状态。TH是比较器A1的输入端，TR是比较器A2的输入端。 当TH输入信号使U6》2/3Ucc，则A1输出交电平，否则A输出为低电平，当R输入信号使号使V2》1/3Ucc，A2输出为低电平，否则输出高电平3）基本R—S触发器 基本R——S触发器要求低电平触发，图中F1的输入端接UC1，为置O 输入端（R），F2的输入端接Uc2为置输入端（S）。Uc1=0，Uc2=1，时Q=0。当Uc1=1，Uc2=时，Q=1 4）放电器和输出缓冲器 集电极开路输出的放三极管TD组成放电器当输出U0为‘0“时，Q为1使UTD导通，管脚T和地间构成通路，而输出U0为”1“时，Q为0 使UTD 截止，通路被切断。输出缓冲器由反相器构成，一方面增强了带负载能力，另一方面隔离负载对555定时器的影响。 总上所述可得555时基器电路功能表如下表2-1所示 2-1 表555时基电路功能表
实验10 555定时器的原理及三种应用电路 「、实验目的 (1) 掌握555定时器的电路结构、工作原理。 (2) 熟悉555定时器的功能及应用。 :■、实验箱一个；双踪示波器一台；稳压电源一台；函数发生器一台。 CB555定时器；100Q ~100k Q电阻；0.01~100卩F电容；1k Q和5k Q电位器; 发光二极管或蜂鸣器。 三、实验内容 (1)按图2-10-3连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输出输入波形。 1?实验原理 当输入电压《：：」V cc时，=V TR：：：'CC V。为高电平 3 3 1 2 当-V cc : V i:-时，乂保持高电平。 3 3 2 2 当V i ?—V CC,V TH -V TR -V cc 时，V o 为低电平。 3 3 1 2 V由大变小时，即-v cc : V :-时，V)保持低电平。 3 3 一旦V「：-V cc,则V o又回到高电平。 3 2?仿真电路如图:
3?实验结果： 输入正弦波: 输入锯齿波:
(2)设计一个驱动发光二极管的定时器电路，要求每接收到负脉冲时，发光管持续点亮秒后熄灭。 2 1?实验原理： 由555定时器构成单稳态触发器，由单稳态触发器的功能可知，当输入为一个负脉冲 时，可以输出一个单稳态脉宽T W,且T W=1.1RC。所以想要使发光二极管接收到负脉冲时, 持续点亮2S，即要使T W=2S所以，需选定合适的R、C值。选定R、C时，先选定C的值 为100uF,然后确定R的值为18.2k Q。 2.仿真电路如图： 波形图为：
若是1秒或者是5秒。只需改变R 与C 的大小，使得脉冲宽度 T=1.1RC 分别为1或是5 即可。1 秒时： C=1OOuF, R=9.1k Q 5 秒时：C=1OOuF , R=45.5k Q 。 (3) 按图 2-10-7连接电路，取 R 仁1k Q , R2=10k Q ,C 仁0.1卩F,C2=0.01卩F ,观察、记录 V Cr 、V O 的同步波形，测出 V 。的周期并与估算值进行比较。改变参数 R1=15k Q , R2=10k Q ,C1=0.033卩F,C2=0.1卩F ,用示波器观察并测量输出端波形的频率。 经与理论估算值比较， 算出频率的相对误差值。 1?实验原理 555定时器构成多谐振荡器。 1 当加电后，V cc 通过R |,R 2 对R 充电，充电开始时V Cr =V TH =V TR ￡-V cc ,所以 V O =1。 3 1 2 当V Cr 上升到-V cc 课程名称：数字电子技术基础项目名称：灯泡延时电路 项目组成员及分工及成绩评定 目录 1 课程设计目的 (2) 2 课程设计题目及要求 (2) 3 课程设计报告内容 (2) 3.1 按键式延时照明灯方案 (2) 3.2 电路元器件介绍 (3) 3.3 电路功能介绍 (4) 3.3.1 电路制作流程 (4) 3.4 实操连接电路和仿真电路的实现 (5) 3.4.1 电路实物图 (5) 3.4.2 手画电路原理图 (6) 3.4.3 仿真结果 (6) 3.5 电路调试过程 (7) 4总结 (8) 1课程设计目的 （1）掌握进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。 （2）学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。 （3）提高学生的创新能力。 （4）培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。 2课程设计题目及要求 设计步骤 1.对单稳态电路的设计和元器件参数计算、选择。 2.购买相关器件，采用面包板搭建电路。 3.画出总体电路图。 4.结合仿真结果和电路图安装自己设计的电路，检查线路的准确性。 5.调试电路，将电路用multisim对电路进行仿真。 6.提交符合要求的电路和实验设计报告。 要求 1.输出接LED电路， 2.按键不按LED不亮，当按键按下时LED亮30秒，之后熄灭。 3课程设计报告内容 3.1按键式延时照明灯方案 设计的电路图如下所示 实验八 555定时器及其应用 一、实验目的 1．熟悉并掌握555时基电路的工作原理； 2．熟悉并掌握555构成的单稳态触发器、多谐振荡器、占空比可调的多谐振荡器三种典型电路结构及工作原理； 3．学会应用555时基集成电路。 二、实验任务（建议学时：4学时） （一）基本实验任务 1. NE555构成的单稳态触发器逻辑功能测试； 2. NE555构成的多谐振荡器及参数测试； 3. NE555构成的占空比可调的多谐振荡器及参数测试； （二）扩展实验任务（） 1. 555构成的脉冲宽度调制（PWM —Pulse Width Modulation ）器。 2. 利用555时基电路设计一个驱动电路，能够实现对LED 灯的亮度调节。 3. 利用555时基电路设计一个线性斜坡电压（Linear Ramp ）发生器。 三、实验原理 1．555定时器又称为时基电路，由于它的内部使用了三个5K 的电阻，故取名555。 NE555引脚功能说明： GND ：电源地；TRIG ：触发端；OUT ：输出端；RESET ：清零端，低电平有效； CONT ：控制端；THRES ：阈值电压输入端；DISCH ：放电端；Vcc ：电源正极； 5K 5K 5K R S RE S Vcc CONT RESET THRES TRIG GND DISCH OUT 12 6 5 84 3 7 （a ）引脚排列 （b ）内部框图 图8-1 NE555引脚排列及内部框图 555定时器集成芯片型号很多，例如LM555、NE555、SA555、CB555、ICM7555、LMC555等等，尽管型号繁多，但它们的引脚功能是完全兼容的，在使用中可以彼此替换，大多数双极型芯片最后3位数码都是555，大多数CMOS型芯片最后4位数码都是7555（还有部分定时器芯片的命名采用C555来表示CMOS型555定时器，例如LMC555）。另外，还有双定时器型芯片双极型的556和CMOS型的7556、四定时器NE558。 555的引脚排列和内部框图见图8-1，556的引脚排列见图8-2。 图8-2 NE556双定时器引脚排列 2．双极型与CMOS型555定时器芯片的区别 1）双极型555定时器工作电压范围5~15V，其驱动能力强，最大负载电流达±200mA，其构成的多谐振荡器工作频率较低，极限大约为300kHz（不同厂商生产的555定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 2）CMOS型555定时器工作电压范围3~16V，其驱动能力弱，最大负载电流仅有±4mA，其构成的多谐振荡器工作频率较高，可达500kHz（不同厂商生产的555定时器其最高振荡频率不一定相同，具体值需要通过查阅厂商提供的芯片参数手册）； 由于CMOS型的555定时器驱动能力很弱，因此，使用CMOS型的555定时器时，当负载工作电流最大值超过±4mA时，需要在CMOS型555定时器的Out端和负载之间加一级缓冲电路以提高CMOS型555定时器的驱动能力。 注意，这里的负载电流正负表示的含义为：负载电流为正时，表示电流由Out端流出，负载电流为负时，表示电流流入Out端。 实训报告实训名称：555定时器 专业：电子信息工程技术 班级： 09电信班 姓名： XXX 学号： XXXXXXX 指导老师： XXX 实训时间：XXXX年XX月XX日 555定时器及应用电路的分析与测试 一、实训目的： ①进一步熟悉555定时器的基本功能和特点。 ②测试和分析555定时器构成的基本应用电路。 二、实训器材： 万用表 1 块、555 集成定时器（1 块），电阻元件 15 kΩ（1 只）、68 kΩ（1 只），极性电容10 μF（ 1 只），瓷片电容0.01 μF（ 1 只），发光二极管，导线若干， 三、实训内容： 秒脉冲产生电路及抢答报警电路的测试 将 555 定时器按布线图接线，在检查无误的情况下接通电源，看发光二极管是否是一闪一闪的亮，若不是，检查电路是否接错，直至正常为止。 四、布线图 实训总结 通过本次实训我学到了很多 1、能正确选用集成门电路，掌握用门电路进行简单数字逻辑电路设计的方法。 2、能进行电路的安装、调试和测试，并进行正确的分析。 3、具有安全生产意识，了解事故的预防措施。 4、能与他人合作、交流完成电路的设计、电路的组装与测试等任务，具有团结协作、敢于创新精神和解决问题的可迁移的关键能力。 5、了解了数字电路的特点（1）精度高（2）可靠性高（3）应用范围广（4）集成度高且成本低（5）使用效率高 实训中发现的问题、现象及事故 1、在画电路图的时候要仔细，不要把线接错，要分清集成块的型号。 2、在面包板上连接电路，注意IC芯片的方向和管脚排列应正确。 3、在布线时要注意不要漏了电源线和接地的线。 4、在焊接时，要注意不要桥连和虚焊；不要把面包板上的铜片弄掉。 5、在焊接的过程中要注意焊锡和松香的用量，影响焊点的美观。 6、焊接完后要检查是否拔下电烙铁的插头，防止意外事故发生；还要检查焊接的线路是否被焊锡松香短路。 在实训中我明白了团队合作的重要性，不懂就问，如果电路接好后不出结果，就要根据电路图检查错误，如果确实检查不了，就要及时向老师或同学求助。 学生实验报告 系别电子信息学院课程名称电子技术实验 班级10通信A班实验名称实验八 555定时器及其应用 姓名葛楚雄实验时间2012年5月30日 学号20指导教师文毅 报告内容 一、实验目的和任务 1.熟悉555型集成时基电路的电路结构、工作原理及其特点。 2.掌握555型集成时基电路的基本应用。 二、实验原理介绍 555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器，556和7556是双定时器。双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。 1、555电路的工作原理 555电路的内部电路方框图如图20-1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入 端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。 R是异步置零端，当其为0时，555输出低电平。平时该端开路或接VCC。Vro是控制电压端（5脚），D 平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。Td为放电管，当Td导通时，将给接于脚7的电容器提供低阻放电电路。 2、555定时器的典型应用 （1）构成单稳态触发器 上图20-2为由555定时器和外接定时元件R、C构成的单稳态触发器。D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到Vi端。并使2端电位瞬时低于1/3VCC，单稳态电路即开始一个稳态过程，电容C开始充电，Vc按指数规律增长。当Vc充电到2/3VCC时，输出Vo从高电平返回低电平，放电开关管Td重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。波形图见图20-3。 555定时器内部框图及电路工作原理 本文介绍555定时器内部框图及电路工作原理： 555定时器内部框图 555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器，556和7556是双定时器。双极型的电压是+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压是+3V~+18V。 图8-1 555定时器内部框图 555电路的工作原理 555电路的内部电路方框图如图8-1所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的 参考电平为和。A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过时，触发器复位，555的输出端3脚输出 低电平，同时放电，开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。 是复位端，当其为0时，555输出低电平。平时该端开路或接VCC。 Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当 5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。 T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。 555定时器的典型应用 （1）构成单稳态触发器 图8-2 555构成单稳态触发器 上图8-2为由555定时器和外接定时元件R、C构成的单稳态触发器。D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到Vi端。并使2端电位瞬时 低于，低电平比较器动作，单稳态电路即开始一个稳态过程，电容C开始 充电，Vc按指数规律增长。当Vc充电到时，高电平比较器动作，比较器 A1翻转，输出Vo从高电平返回低电平，放电开关管T重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。波形图见图8-3。 555定时器实验报告 一实验内容 1 555定时器的动态和静态逻辑功能测试，动态测试要求输入为三角波，输出用数字示波器显示。 2 用555定时器设计一个数字定时器，每启动一次，电路产生一个5s左右的正脉冲。、 二实验条件 555定时器，数字万用表，数字示波器，计算机电路基础实验箱，导线若干。 三实验原理 1 静态测试555定时器的逻辑功能。用动态的电压作为输入0~5V，产生这个变化电压电路如下图所示： 电源为5V，A端接到555定时器的2号管脚。 测试电路连接方法： 从图中1开始逆时针分别为1~8，其连接方法为： 0~5V输入变化、 5~0V输入变化 从测试结果可以得到：输入电压由0~5V变化时，其跳变区域在输入电压，3.23V附近，输入电压由5~0V变化时，其跳变电压在1.7V附近。电压变化趋势不一样，跳变电压也是不一样的。 2动态测试555定时器的逻辑功能。 其中电路连接方法与前面静态测试无异。但是输入变为积分电路输出的三角波。积分电路选用的电阻为100KΩ,电容选择为0.1uF连接，在电容器两端输出的波形为所需要的三角波。 其中测得555定时器的输入输出为： CH1为输入，CH2为输出。 其中波形参数为： 合成后得到： 用三角波动态测试得到：输入电压由小到大变化时，跳变电压为3.44V，由大到小变化时，跳变电压为1.64V。其中1.80V。与静态测试的3.23V和1.70V相近,在误差允许范围内可以认为这两次测试结果是一样的. 3用555定时器设计一个数字定时器，每启动一次，电路产生一个5s 左右的正脉冲 其中电路图是按照资料收集到的上图来连接的，因为电路图找不到合适方法画这个电路图，所以直接把这个电路图粘贴。在实验中用到100KΩ电位器，47uF的电容。那么通过计算这个电路能产生的延迟是将应该是5.17s。 测试出的输入和输出3号引脚的波形图如下图所示： 其中可以看出只有4.10s的延迟。原因：使用的电位器是在实验板上 的，经过测量，其两端电阻只有82KΩ左右，经过计算与实验结果相555定时器综合实验报告
