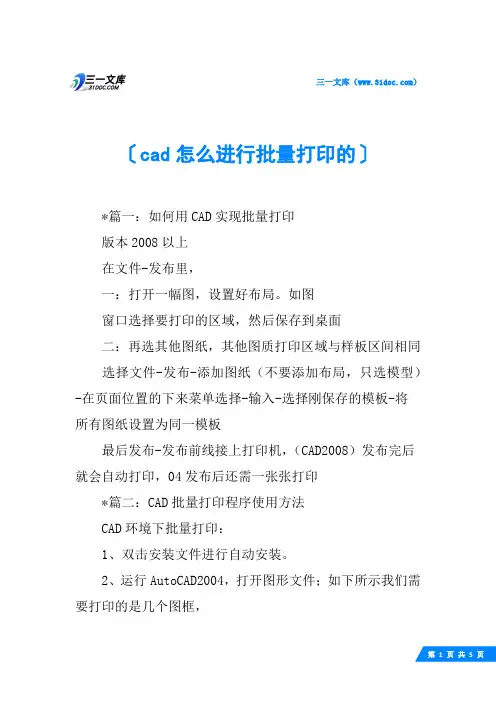

版本2008以上
在文件-发布里，
一：打开一幅图，设置好布局。如图
窗口选择要打印的区域，然后保存到桌面
二：再选其他图纸，其他图质打印区域与样板区间相同
选择文件-发布-添加图纸（不要添加布局，只选模型）-在页面位置的下来菜单选择-输入-选择刚保存的模板-将所有图纸设置为同一模板
最后发布-发布前线接上打印机，（CAD2008）发布完后就会自动打印，04发布后还需一张张打印
利用布局出图 步骤： 1、首先在模型空间里绘制图形 举例图形，已经全部画好了，实际上不必如此，后面有说明。 这是模型空间里的图形： 2、切换到图纸空间 这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置。 3、用“Mview”命令建视口 先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。 4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图。 5、建大样图的视口 同理，建大样图的视口，按前述方法调整视口比例为1：5。 大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来。 大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。见下图： 6、标注尺寸及注释，添加符号等，完成图纸。 在布局中批量打印 步骤： 1、键入Publish命令，打开发布对话框。 注意“发布到”选择“页面设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”。默认“模型选项卡”也是打钩的，我们这里是打印布局，不是打印模型，所以取消它。 2、点“添加图纸”按钮，输入需要打印的图纸。 3、查看（此步骤不是必需，只是为了说的清楚些）。 见下图，可以看到，原图（全部）已包含页面设置，但不是命名页面设置，所以显示“默认：无”，不过照样可以打，如果是命名页面设置，则显示页面设置名称。 4、至此，点击“发布”按钮，大功告成，可以一边吹牛去了。 要说的是，这种情况适用于你有一台固定的打印机，比如说在单位里，你的图纸可以预先都设置好。 习惯不一样，假如你每一次的新图都是从模板文件开始，就在模板文件中设置好，当然也可以像我一样，现在已不用模板（dwt）文件了，反正从以前的图纸随便拷一张过来设置一下，余下的就以这一张为准另存新图纸。 如果你需要去外边打印，可能要变更打印机，那么就再费点事吧，进行下面一步。 5、变更打印机。
cad布局怎么批量打印成PDF格式 篇一：布局问题及批量打印图纸一、模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。 2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。 3、命名：按图幅大小命名，例如3，2等。 4、位置：模板文件建议放在安装目录下，便于查找，可以在选项对话框里进行更改。 见下图。 二、文字与文字样式记住几个原则：1、尽量少用字体，一般三、四种足矣。 而且尽量使用字体，少用字体。 2、我用的是+组合，这两种字体在2000版以上的中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。 3、我用的是宋体和黑体两种，没什么好说的，自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。 4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式，表示+，表示，表示。 5、关于文字预先使用命令设好默认字高，这样就不用每次都调整了。 注：坚决反对使用生僻的字体，中没有的坚决不用，中没有的坚决不用。 我不认为本身提供的字体不好看，也不认为本身提供的字体满足不了要求，呵呵，话说大了，做结构的很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一用，没什么好说的，想用就用吧三、2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是里很关键的一点，建议作图方式使用布局。 3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的2、3图纸）中的大小。 比方说实际图纸中文字高35，那就设35。
第一章AUTO 制图基础 1、A UTO2008 的启动 2、 A UTO2008的界面组成：标题栏、菜单栏、工具栏、状态栏、命令行提示区、绘图区、十字光标、面板控制区。 2007界面如下：（2008将工具栏部分挪向了面板控制台，与以前版本稍作修改，大同小 异） 心; 缎I咄権蛋衣彌对盘甘付I对JKL帝融用i翎官H黑if v [3 3、AUTO2008的命令输入方式：通过鼠标点击按钮方式、 方式、通过菜单下拉列表方式三种 4、绘图环境设置 设置绘图界限：通过选择菜单栏中“格式”按钮下拉菜单中的“图形界限” 进行设置；或通过直接输入“ limits ”命令进行设置，在命令行中可以将图形界限设置成左角点（0, 0）右角点（420, 297），根据自己需要可以任意设置，也可以进行关闭选择OFF项 一般做节点图时不进行图形界限的设置直接就可以绘制，因为绘图区可以是 无限大的。 设置绘图单位：通过选择菜单栏中“格式”按钮下拉菜单中的“单位”命令进行设置；或通过直接输入“ DDUNITS ”命令进行设置。 一般我们的建筑设计中设置成长度类型选择“小数”，精度选择“ 0”即可, 角度类型选择“十进制”等，如下图： 类星①：矣型⑴: ▼1 丨〉* F i Ijl lS|!j 口 1（ ISP（L 理瓦Ijp IA I） EK *2I^BD 丁 具 拦 绘團面口 “模皑选项卡 和” \一+字 光际 瞪in SIQL D. LQM 通过键盘输入命令行 雅選龟兰|巍囲甌刊0 ■ N ■加*][ ------------- □ X dk 召 I K I 4 I P I X
辖度辖度?： 00▼ 丿贝时计［￡) 曲人:t例 用i■隔欣赵内卷的卑住: 5、图形文件的管理 新建、打开、保存等不做过多讲述 经验：经常保存文件防治电脑出现突然断电等现象丢失文件 6二维视图的操作 缩放：选择“视图”中的“缩放”命令，或是输入“ ZOOM ”命令 缩放方式：全部缩放、范围缩放、显示前一个视图、比例缩放、窗口缩放、实时缩放六种可根据情况自行选择。 一般情况下我们进行缩放直接用鼠标的中间滚轴键缩放即可。 平移：选择“视图”菜单中“平移”命令或是直接输入“PAN”命令按ENTER 键即可。这里不做过多讲述，一般我们可以直接按住鼠标中键平移即可。 7、状态栏的辅助绘图 设置捕捉和栅格：可以在任意工具栏上点击鼠标右键弹出快捷菜单中选取“对象捕捉”命 令，弹出如图所示工具栏： -r I z z x x -1 ? @ o lx ?「庄阳叫 单击工具栏中的选项进行相应的捕捉模式。 可以在右键单击状态栏中“对象捕捉”弹出对话框如下图；在下图中进行相应 的设置以便进行相应的捕捉模式。 端出岸圆 3g U 职悄方向?…幕骷團
cad布局中的图纸怎么打印 篇一：cad中怎样在布局中打印图纸 发表于20XX-3-1314:59:24|只看该作者|倒序浏览 cAD中如何在布局中打印..我在网上查看过了,可是那个不详细,我都看不懂,,请各位帮帮忙 发表于20XX-3-1316:19:32 从“模型”选项卡或某个布局选项卡进行打印之前，可以指定打印区域，以确定打印内容。创建新布局时，默认的“打印区域”选项为“布局”，即打印指定图纸尺寸可打印区域内的所有对象。 “打印区域”中的“显示”选项将打印图形中显示的所有对象。“打印区域”中的“范围”选项将打印图形中的所有可见对象。“打印区域”中的“视图”选项将打印保存的视图。 “打印区域”中的“窗口”选项用于定义要打印的区域。 cAD中怎么样把一个图形放大布满整个布局，保证标注的数值不变100[标签：cad图形,整个布局]匿名20XX-07-0916:14 满意答案好评率：0% 你好！你的问题有2种解决办法。1.只要打印时变大，可以用打印界面的窗口选你的图形这样打印的就变大了，标注其他什么的都不会变化的。2.另一种就 是把图形通过“缩放（sc）”命令放大到需要的大小（尺寸大小会变
大）接下来用eD命令直接编辑标注尺寸的数字输入原尺寸，再打印就可以了。本人推荐第一种方法。如有不明白的请直接加我QQ361413991 打印的时候用窗口打印 选定你要打的图形 然后选布满图纸和居中打印 再打印就好了 篇二：细说cAD布局打印方法 一种是模型空间打印;另一种则是布局空间打印那种一个框一个框的打印则是模型空间打印。这需要对每一个独立的图形进行插入图框，然后根据图的大小进行缩放图框例：平面图，平面布置图，天棚图，地板图，部面图。等等这你打图时就很慢。 如果采用布局打印则可实现批量打印， 布局打印的时候，可以用发布图纸，只要是打开的图纸发布之后都会自动打印的，（记得使用发布时把《模型选项》复选框不选择）。你可以自己实验一下，实验的时候不要打开多个图纸。不然你有多少图纸打印多少出来~用不到的也打出来，老板骂死你。我有一次没注意打了几十张出来。 下面就说怎么设置布局打印 1，删掉原来俩个布局，之后cAD自动生成一个新的布局。（至于为什么要删掉呢，原来的不好用，也可以说看它不爽） 2，切换到布局，进行页面设置。
cad2008入门画图教程 学习CAD的时候首先要知道一些入门的画图标准和方法，这样我们画图的时候才知道怎么画。下面小编告诉大家cad2008入门画图教程，一起来学习吧。 cad2008入门画图教程 1.有些初学者学习AutoCAD时成绩不佳，往往起因于较低的学习兴趣而造成学习效率不高。兴趣是最好的老师，初学者在学习AutoCAD的时候，要把学习与操作的过程，当成学习一种新的电子游戏。 2.整个学习过程应采用循序渐进的方式。要学习和掌握好AutoCAD，首先要知道如何用手工来作图，对于作图过程中所用到画法的几何知识一定要非常清楚，只有这样才能更进一步去考虑如何用AutoCAD来做又该如何做。实践证明，识图能力和几何作图能力强，AutoCAD学起来较容易些，效果较好。然后再了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。 3.学习cad教程的一大优点就是能够精确绘图。精确绘图就是指尺寸准确，画图到位。平行线一定要平行;由两条线构成的角，顶点一定要重合。当尺寸没有按照标准画时，那么在标注尺寸的时候就需要修改数据，不仅影响到了图的雅观，还直接影响了图的真实性，所以在画图过程中就要很细心，一步一步慢慢来，做到精确，无误差。 4.使用计算机绘图就是为了提高绘图速度和效率，最快的操作方
式就是使用快捷键。因而在用AutoCAD绘制图形时要尽量记住并使用快捷键，左右手都工作，从而提高绘制图形的速度。在绘图中当要执行某命令时，可用左手直接输入命令的快捷键(不需要把光标移到命令行)，然后用右手点击鼠标右键即可，它和用鼠标左键点击该命令图标是一致的。 如：要执行移动命令，可用左手输入M(在命令行输入命令时，均不区分大小写)，然后右手点击鼠标右键，即可执行移动命令。常用命令快捷键如：偏移O，填充H ，剪切TR，延伸EX，写块(在不同图形文件中使用的块)W，多行文本T，放弃(退回一步操作)U，实时平移P，创建圆弧A，直线L，窗口缩放Z，分解X，创建圆C，创建块B，插入块I;常用开关键如：捕捉F3，正交F8，极轴F10，对象跟踪F11。给初学者一个简单的建议，在学习AutoCAD的初期就尝试着使用快捷命令来绘制你练习用的图形。 5.在学习AutoCAD命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上;要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD独立完成绘图的能力。要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完AutoCAD课之后就可以投身到实际的工作中去。 cad2008入门画图教程技巧 1.遵循一定的作图原则 (1)作图步骤：设置图幅设置单位及精度建立若干图层设置对象

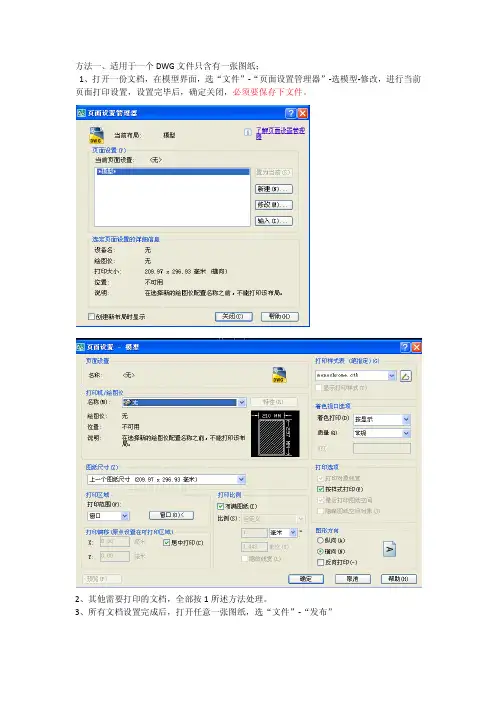

方法一、适用于一个DWG文件只含有一张图纸； 1、打开一份文档，在模型界面，选“文件”-“页面设置管理器”-选模型-修改，进行当前页面打印设置，设置完毕后，确定关闭，必须要保存下文件。 2、其他需要打印的文档，全部按1所述方法处理。 3、所有文档设置完成后，打开任意一张图纸，选“文件”-“发布”
将刚保存的需要打印的所有图纸添加进来，只勾选“模型选项卡”，点“发布”，此时所有要发布的图纸就可以按顺序打印了，还可以选择打印份数。 方法二、适用于一个DWG 文件含有多张图纸。 1、打开需要打印的DWG 文件，右键“新建布局”，在新布局界面，选“视图”-“视口”-“新建视口”，点“确定”，再右键“确认”，模型里的所有图纸就会显示出来。 2、当前布局界面，选“文件”-“页面设置管理器”，选当前布局-“修改”，进行页面设置，打印范围选“窗口”，选择放在这个布局中的那张图纸，然后“确定”，”关闭” ，此时，要打添加图纸 删除图纸
印的那张图纸就在当前新建的布局里了。 3、按步骤2，将其余图纸分别建立布局
4、选“文件”-“发布”，只勾选“布局选项卡”，-“添加图纸”，把所有要打印的布局添加进来，点“发布”，所有图纸会按顺序打印出来。 添加图纸 删除图纸 注：“发布”时，出现“发布命令不能在SDI模式下使用 这可以在"选项"对话框的"系统"选项卡上进行更正，或者将SDI系统变量设置为零(0)” 具体解决： 1、在命令行,输入"op",打开"选项"对话框,进入"系统"选项卡,去掉"单文档兼容模式"复选框前的勾选。 2、也可以：命令行输入（OP）选择（配置）选中你当前的配置后，点（重置）【推荐】
Auto cad2014使用序列号激活教程 序列号：666-69696969 产品密钥：001F1 申请号: 0XQD WVE7 08VF XAAS 8YQK 41GF JVQD ADVZ ——完成安装后退出运行；重启AutoCAD 2014：点击“激活”，在激活界面选择“我具有Autodesk提供的激活码”。 ——运行注册机：首先，将激活界面的申请号填至注册机中的Request中；然后，点击Generate算出激活码，并点击Patch予以确认（这是必须的：否则将提示激活码不正确）；最后，复制Activation中的激活码，粘贴（组合键：Ctrl + V）至界面“输入激活码”栏中，点击“下一步”即大功告成顺利激活！ 步骤1：启动你电脑上的CAD2014软件，在安装时没有注册的情况下，打开会提示如图-1:点激活。 步骤2：进入到激活选项后，会提示你输入序列号和密钥，在此两项你可以填：066－66666666与001F1.
步骤3：输入完正确的序列号与密钥之后，会生成注册申请号，复制注册申请号到 注册机中。 步骤4：打开桌面你所下载的注册机，里面有两个，请根据你电脑的操作系统来选择要
使用的注册机。 步骤5：如我的电脑是64位的操作系统，打开“XF_adsk64”,弹出如下图所示对话框请在Request选项内粘贴步骤3中的申请号，然后点激Generate,会在Activation对话框中显示一串激活码，单激Patch,在成功弹出一个运行提示后，复制刚生成的激活码。（注意一定要先用Patch运行，不然你的激活码不能成功注册）。 步骤6：在切换到步骤3中的激活对话框中，把刚复制的激活码粘帖到“我具有Auto desk 授权的激活码”，直接点下一步，如下图所示。
Auto CAD2014是Autodesk 公司开发的一款自动计算机辅助设计软件，可以用于绘制，二维制图，和基本三维设计，通过CAD2014无需懂得编程，即可自动制图，因此它在全球广泛使用，可以用于土木建筑，装饰装潢，工业制图，工程制图，电子工业，服装加工等多方面领域。 CAD2014最大的改进就是新增了许多特性，例如新增了连接功能，这样有利于推动项目合作者协作，加快日常工作流程。同时CAD2014新增的实景地图功能，将您的设计理念运用到真实的环境，能让你更早更精确的感受到真实的设计效果，同时还新增了win8触屏操作，文件格式命行增强等等。 1，增强连接性，提高合作设计效率 在autocad 2014中集成有类似QQ一样的通讯工具，可以在设计时，通过网络交互的方式和项目合作者分享，提高开发速度。 2，支持Windows 8 不用担心Windows 8 是否支持Autocad, 最新的AutoCAD 2014 能够在Windows 8 中完美运行，并且增加了部分触屏特性。 3，动态地图，现实场景中建模 可以将您的设计与实景地图相结合，在现实场景中建模，更精确的预览设计效果。 4，新增文件选项卡 如同office tab 所实现的功能一样，AutoCAD 在2014版本中，增加此功能，更方便我们在不同设计中进行切换。 1、安装Autodesk AutoCAD 2014简体中文版 2、使用这些系列号666-69696969、667-98989898、400-45454545、066-66666666等等以及其它你能找到的能用的系列号。 3、产品密码为001F1 4、安装完成后，重启Autodesk产品 5、在激活前，需要这样做：(二选一) －断开网络(可以拔出网线或用防火墙断开)，这一步只是为了避免在线检查。这时会告诉你需要联网，点击关闭并重新点击激活。 －点击激活，此时会在线检查，立即点击关闭，并重新点击激活。 6、选择“我已经从Autodesk取得激活码”。 7、在激活的界面上，启动XFORCE Keygen 32bits 或64bits 版本。 8、点击注册机界面上的Patch(即破解)，此时会看到successfully patched(成功破解)。

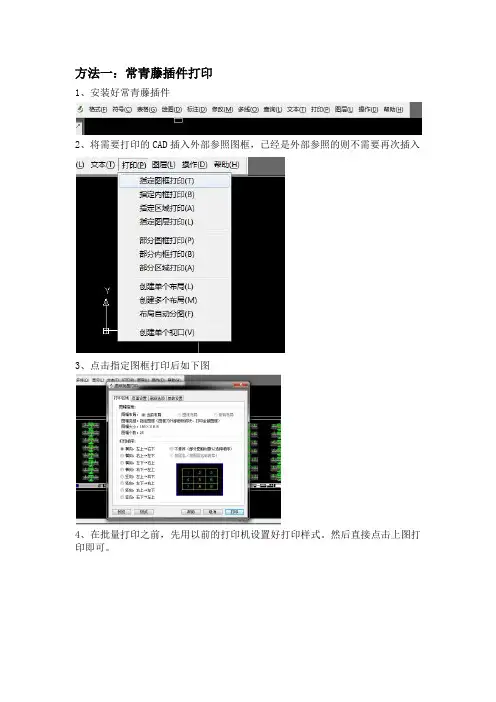

批量打印图纸方法 CAD批量打印分为三种情况：一是，一个CAD文件只有一张图纸也就是说一个CAD文件只打印一张图纸，批量打印相同格式的多个CAD文件；一种情况是一个CAD文件打印两个及2个以上的文件，批量打印这一个CAD文件的图纸；另一个情况是类似于第二种情况的CAD文件有多张时的批量打印（目前不会）。 一批量打印第一中情况 本方法不需要查件，快捷方便。 首先打开CAD文件，选择页面设置管理器，如图所示 选择新建，如图所示
点击确定后显示如下图所示，打印机名称、图纸尺寸和图形方向根据实际情况自己设定，然后点击确定。其余按照下图所示设定 然后，选择刚才所创建的模式，置为当前,点击关闭；如图所示
然后把这张图纸另存为dwg格式到桌面上，方便以后使用；然后点击文件，选择发布（发布位于打印下面），如下图所示： 然后把布局选项卡上的对勾给取消掉掉，后选择添加图纸
选择所需要批量打印的图纸，如图 删除掉非CAD文件，点击输入选择刚才所另存的图纸，此次选择可以批量选择，如图：

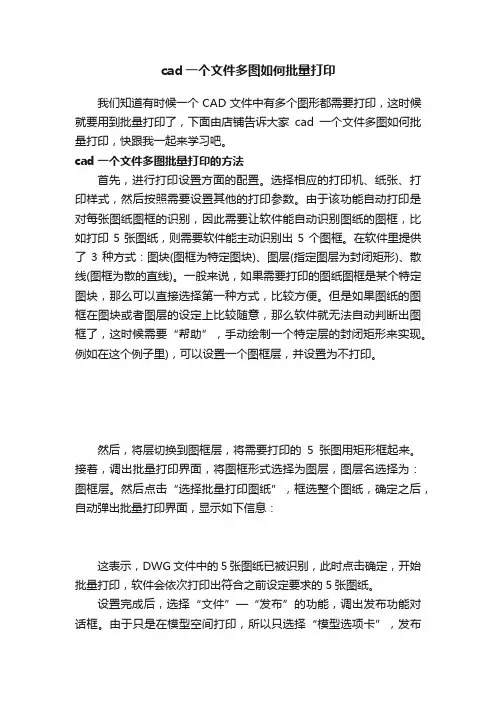

选择打印份数，点击发布即可；如果首次使用不妨先用两个图试一下。 二第二种情况，也就是一个CAD文件很多个图需要打印的情况。 这个情况，是借助于一个小插件，名字叫做建筑源泉，其下载网址为：https://www.doczj.com/doc/705295847.html,/；下载地址在最上面。 安装后会在CAD里面显示出来，如图所示 使用源泉建筑前需要一点准备工作，给图都套上图框REC的就可以，把图框都统一放在一个不打印的图层里，然后点击源泉建筑，选择其他工具，选择选图框批量打印，也可以使用快捷键BP,进入一下页
