电子科技大学中山学院学生实验报告
系别：机电工程学院专业：自动化课程名称：过程控制与自动化仪表在设计串级控制系统时，要求系统副对象的时间常数要远小于主对象。图2、液位串级控制系统结构图
1、用RS232通讯线连接计算机与GK-03串行通讯口，并打开上位机监控软件进入数据采集状态。
2、对象系统：打开进水口阀
3、阀9，出水口阀6、阀7打到一定开度并且使得阀6的开度大于
的开度。打开磁力泵1使系统运行。系统稳定后再打开磁力泵2作为扰动，此扰动可以加到上水箱，也可以加到下水箱。
实验参考参数：上水箱出水阀的开度约为80%左右，下水箱出水阀的开度约为70%左右。
实验三上中水箱液位串级控制系统实验 一、实验目的 1、了解复杂过程控制系统的构成。 2、掌握复杂过程控制一—串级控制方法。 3．掌握串级控制参数整定方法。 二、实验类型 综合型 三、实验装置 1、过程控制实验装置见图3－1，其中使用：电磁阀、上下水箱及液位变送器、水泵系统等。 2、控制仪表一套，以及通信线路。 3、计算机一台。 图3－1 系统示意图 四、实验原理 上下水箱双容液位串级控制的方块原理图如图3－2，本实验将下水箱液位控制在设定高度。串级回路是由内反馈组成的双环控制系统，属于复杂控制范畴。
在实验中使用了两个调节器作为主副调节器。将上水箱的液位信号输出作为主调节器输入，主调节器的输出作为副调节器的输入，在串级控制系统中，两个调节器任务不同，因此要选择调节器的不同调节规律进行控制，副调节器主要任务是快速动作，迅速抵制进入副回路的扰动，至于副回路的调节不要求一定是无静差。主调节器的任务是准确保持下水箱液位在设定值，因此，主调节器采用PI 调节器也可考虑采用PID 调节器。 图3－2 串级控制框图 PID 算法的两种类型 ①、位置型控制 []00 )1()()()()(u n e n e T T i e T T n e K n u n i D I P +? ??? ??--+ + =∑= ②、增量型控制 [][])2()1(2)()()1()()1()()(-+--++--=--=?n e n e n e T T K n e T T K n e n e K n u n u n u D P I P P 串级控制系统的参数整定 ①、两步整定法 第一步整定副回路的副控制器；第二步整定主回路的主控制器。
最优化方法 课程设计报告班级：________________ 姓名： ______ 学号： __________ 成绩： 2017年 5月 21 日
目录 一、摘要 (1) 二、单纯形算法 (2) 1.1 单纯形算法的基本思路 (2) 1.2 算法流程图 (3) 1.3 用matlab编写源程序 (4) 二、黄金分割法 (7) 2.1 黄金分割法的基本思路 (7) 2.2 算法流程图 (8) 2.3 用matlab编写源程序 (9) 2.4 黄金分割法应用举例 (11) 三、最速下降法 (11) 3.1 最速下降法的基本思路 (11) 3.2 算法流程图 (13) 3.3 用matlab编写源程序 (13) 3.4 最速下降法应用举例 (13) 四、惩罚函数法 (17) 4.1 惩罚函数法的基本思路 (17) 4.2 算法流程图 (18) 4.3 用matlab编写源程序 (18) 4.4 惩罚函数法应用举例 (19) 五、自我总结 (20) 六、参考文献 (20)
一、摘要 运筹学是一门以人机系统的组织、管理为对象，应用数学和计算机等工具来研究各类有限资源的合理规划使用并提供优化决策方案的科学。通过对数据的调查、收集和统计分析，以及具体模型的建立。收集和统计上述拟定之模型所需要的各种基础数据，并最终将数据整理形成分析和解决问题的具体模型。 最优化理论和方法日益受到重视，已经渗透到生产、管理、商业、军事、决策等各个领域，而最优化模型与方法广泛应用于工业、农业、交通运输、商业、国防、建筑、通信、政府机关等各个部门及各个领域。伴随着计算机技术的高速发展，最优化理论与方法的迅速进步为解决实际最优化问题的软件也在飞速发展。其中，MATLAB软件已经成为最优化领域应用最广的软件之一。有了MATLAB 这个强大的计算平台，既可以利用MATLAB优化工具箱（OptimizationToolbox）中的函数，又可以通过算法变成实现相应的最优化计算。 关键词：优化、线性规划、黄金分割法、最速下降法、惩罚函数法
4 单容水箱液位组态控制实验报告 学院：自动化学院 班级： 学号： 姓名:
单容水箱液位组态 一．实验目的： 1.熟悉单容水箱液位调节阀PID 控制系统工作原理 2.熟悉单用户项目组态过程 3.掌握WINCC 画面组态设计方法 4.掌握WINCC 过程值归档的组态过程 5.掌握WINCC 消息系统的组态过程 6.掌握WINCC 报表系统的组态过程 二：单容水箱实验原理 1、实验结构介绍 水流入量Qi 由调节阀u 控制，流出量Qo 则由用户通过闸板开度来改变。被调量为水位H 。分析水位在调节阀开度扰动下的动态特性。 直接在调节阀上加定值电流，从而使得调节阀具有固定的开度。(可以通过智能调节仪手动给定，或者AO 模块直接输出电流。) 调整水箱出口到一定的开度。 突然加大调节阀上所加的定值电流观察液位随时间的变化，从而可以获得液位数学模型。 通过物料平衡推导出的公式： μμk Q H k Q i O ==, 那么 )(1H k k F dt dH -=μμ， 其中，F 是水槽横截面积。在一定液位下，考虑稳态起算点，公式可以转换成μμR k H dt dH RC =+。 公式等价于一个RC 电路的响应函数，C=F 就是水容，k H R 0 2=就是水阻。 给定值 图4-1单容水箱液位数学模型的测定实验
如果通过对纯延迟惯性系统进行分析，则单容水箱液位数学模型可以使用以下S 函数表示： )1()(0+=TS S KR S G 。 相关理论计算可以参考清华大学出版社1993年出版的《过程控制》，金以慧编著。 2、控制系统接线表 测量或控制量 测量或控制量标号 使用PLC 端口 使用ADAM 端口 下水箱液位 LT103 AI0 AI0 调节阀 FV101 AO0 AO0 3参考结果 单容水箱水位阶跃响应曲线，如图4-2所示： 图4-2 单容水箱液位飞升特性 此时液位测量高度184.5 mm ，实际高度184.5 mm -3.5 mm =181 mm 。实际开口面积5.5x49.5=272.25 mm2。此时负载阀开度系数： s m x H Q k /1068.6/5.24max -==。 水槽横截面积：0.206m2。 那么得到非线性微分方程为(标准量纲):： H H dt dH 24003.000138.0206.0/)668000.0000284.0(/-=-=
运筹学实验报告(一) 实验要求：学会在Excel 软件中求解。 实验目的：通过小型线性规划模型的计算机求解方法。 熟练掌握并理解所学方法。 实验内容： 题目： 某昼夜服务的公交线路每天各时间区段内所需司机和乘务人员数如下； 设司机和乘务人员分别在各时间区段一开始上班，并连续工作八小时，问该公交线 路至少配备多少名司机和乘 务人员。列出这个问题的线 性规划模型。 解：设Xj 表示在第j 时间区段开始上班的司机和乘务人员数 班次 时间 所需人数 1 6:00-10:00 60 2 10:00-14:00 70 3 14:00-18:00 60 4 18:00-22:00 50 5 22:00-2:00 20 6 2:00-6:00 30
。 6-10 10-14 14-18 18-22 22-2 2-6 1 X1--- X1 2 X2--- X2 3 X3--- X3 4 X4--- X4 5 X5--- X5 6 X6 X6--- 60 70 60 50 20 30 所需人 数 Min z=x1+x2+x3+x4+x5+x6 St: x1+x6>=60 X1+x2>=70 X2+x3>=60 X3+x4>=50 X4+x5>=20 X5+x6>=30 Xj>=0,xj为整数， j=1,2,3,4,5,6
过程： 工作表[Book1]Sheet1 报告的建立: 2011-9-28 19:45:01 目标单元格(最小值) 单元格名字初值终值 $B$1 min 0 150 可变单元格 单元格名字初值终值 $B$3 x 0 45 $C$3 x 0 25 $D$3 x 0 35 $E$3 x 0 15 $F$3 x 0 15 $G$3 x 0 15 结果：最优解X=(45,25,35,15,15,15)T 目标函数值z=150 小结：1.计算机计算给规划问题的解答带来方便，让解答变得简洁；
DCS实训报告双容水箱液位串级控制系统
一、实训目的 （1）、熟悉集散控制系统（DCS）的组成。 （2）、掌握MACS组态软件的使用方法。 （3）、培养灵活组态的能力。 （4）、掌握系统组态与装置调试的技能。 二、实训内容及要求 以THSA-1型生产过程自动化技术综合实训装置为工业对象。完成中水箱和下水箱串级液位控制系统的组态。 要求：设计液位串级控制系统，并用MACS组态软件完成组态。 包括：（1）、数据库组态。 （2）、设备组态。 （3）、算法组态。 （4）、画面组态。 （5）、在实验装置上进行系统调试。 三、工程分析 THSA-1型生产过程自动化技术综合实训装置中水箱和下水箱串级液位控制系统需要2个输入测量信号，1个输出控制信号。 因此,该系统包括： （1）、该系统有2个AI点LT1、LT2，1个AO点LV1。 （2）、该系统需要1个模拟量输入模块FM148用于采集中水箱液位信号LT1和下水箱液位信号LT2;1个模拟量输出模块
FM151用于控制电动控制阀的开度LV1。并且FM148的设备号为2号，FM151的设备号为3号。 （3）、LT1按2号设备的第1通道，LT2按2号设备的第2通道。LV1按3号设备的第1通道。 （4）、系统配备1个现场控制站10站，1台服务器兼操作员站。 四、实训步骤 1、工程的建立 （1）、打开：开始macsv组态软件数据库总控。（2）、选择工程/新建工程，新建工程并输入工程名；Demo。（3）、点击“确定”按钮，然后在空白处选择“demo”工程。工程信息如下图所示： （4）、选择“编辑>域组号组态”，选择组号为1，将刚创建的工程“demo”从“未分组的域”移到右边“改组所包含的域”里，点击“确认”按钮。然后，在数据库总控组态软件窗口会出现当前工程名、当前域号、该域分组号、系统总点数。 （5）、数据库组态。
运 筹 学 实 验 报 告 学院：经济管理学院 专业班级：工商11-2班 姓名：石慧婕 学号：311110010207
实验一线性规划 一实验目的 学习WinQSB软件的基本操作，利用Linear Programming功能求解线性规划问题。掌握线性规划的基本理论与求解方法，重点在于单纯形法的应用以及灵敏度分析方法。 二、实验内容 安装WinQSB软件，了解WinQSB软件在Windows环境下的文件管理操作，熟悉软件界面内容，掌握操作命令。利用Linear Programming功能建立线性模型，输入模型，求解模型，并对求解结果进行简单分析。 三实验步骤 1．将WinQSB文件复制到本地硬盘；在WinQSB文件夹中双击setup.exe。 2．指定安装WinQSB软件的目标目录（默认为C:\ WinQSB）。 3．安装过程需要输入用户名和单位名称（任意输入），安装完毕之后，WinQSB菜单自动生成在系统程序中。 4．熟悉WinQSB软件子菜单内容及其功能，掌握操作命令。 5．求解线性规划问题。启动程序开始→程序→WinQSB→Linear and Integer Programming。 某工厂要用三种原材料C、P、H混合调配出三种不同规格的产品A、B、D。已知产品的规格要求，产品单价，每天能供应的原材料数量及原材料单价分别见下表1和2。该厂应如何安排生产，使利润收入为最大？ 表1 产品名称规格要求单价（元/kg） A 原材料C不少于50% 原材料P不超过25% 50 B 原材料C不少于25% 原材料P不超过50% 35 D 不限25 表2 原材料名称每天最多供应量（kg）单价（元/kg）
实验时间：5月25号 序号： 杭州电子科技大学 自动化学院实验报告 课程名称：自动化仪表与过程控制 实验名称：一阶单容上水箱对象特性测试实验 实验名称：上水箱液位PID整定实验 实验名称：上水箱下水箱液位串级控制实验 指导教师：尚群立 学生姓名：俞超栋 学生学号：09061821
实验一、一阶单容上水箱对象特性测试实验一．实验目的 （1）熟悉单容水箱的数学模型及其阶跃响应曲线。 （2）根据由实际测得的单容水箱液位的阶跃响应曲线，用相关的方法分别确定它们的参数。二．实验设备 AE2000型过程控制实验装置，PC机，DCS控制系统与监控软件。 三、系统结构框图 单容水箱如图1-1所示： Q2 图1-1、单容水箱系统结构图 四、实验原理 阶跃响应测试法是系统在开环运行条件下，待系统稳定后，通过调节器或其他操作器，手动改变对象的输入信号（阶跃信号），同时记录对象的输出数据或阶跃响应曲线。然后根据已给定对象模型的结构形式，对实验数据进行处理，确定模型中各参数。 图解法是确定模型参数的一种实用方法。不同的模型结构，有不同的图解方法。单容水箱对象模型用一阶加时滞环节来近似描述时，常可用两点法直接求取对象参数。 如图1-1所示，设水箱的进水量为Q1，出水量为Q2，水箱的液面高度为h，出水阀
h1( t ) h1(∞ ) 0.63h1(∞) 0 T V 2固定于某一开度值。根据物料动态平衡的关系，求得： 在零初始条件下，对上式求拉氏变换，得： 式中，T 为水箱的时间常数（注意：阀V 2的开度大小会影响到水箱的时间常数），T=R 2*C ，K=R 2为单容对象的放大倍数，R 1、R 2分别为V 1、V 2阀的液阻，C 为水箱的容量系数。令输入流量Q 1 的阶跃变化量为R 0，其拉氏变换式为Q 1（S ）=R O /S ，R O 为常量，则输出液位高度的拉氏变换式为： 当t=T 时，则有： h(T)=KR 0(1-e -1)=0.632KR 0=0.632h(∞) 即 h(t)=KR 0(1-e -t/T ) 当t —>∞时，h （∞）=KR 0，因而有 K=h （∞）/R0=输出稳态值/阶跃输入 式（1-2）表示一阶惯性环节的响应曲线是一单调上升的指数函数，如图1-2所示。当由实验求得图1-2所示的 阶跃响应曲线后，该曲线上升到稳态值的63%所对应时间，就是水箱的时间常数T ，该时间常数T 也可以通过坐标原点对响应曲线 图 1-2、 阶跃响应曲线
成都理工大学工程技术学院《过程控制系统课程设计实验报告》 名称：单容水箱液位过程控制 班级：2011级自动化过程控制方向 姓名： 学号：
目录 前言 一．过程控制概述 (2) 二．THJ-2型高级过程控制实验装置 (3) 三．系统组成与工作原理 (5) （一）外部组成 (5) （二）输入模块ICP-7033和ICP-7024模块 (5) （三）其它模块和功能 (8) 四．调试过程 (9) （一）P调节 (9) （二）PI调节 (10) （三）PID调节 (11) 五．心得体会 (13)
前言 现代高等教育对高校大学生的实际动手能力、创新能力以及专业技能等方面提出了很高的要求，工程实训中心的建设应紧紧围绕这一思想进行。 首先工程实训首先应面向学生主体群，建设一个有较宽适应面的基础训练基地。通过对基础训练设施的 集中投入，面向全校相关专业，形成一定的规模优势，建立科学规范的训练和管理方法，使训练对象获得机械、 电子基本生产过程和生产工艺的认识，并具备一定的实践动手能力。 其次，工程实训的内容应一定程度地体现技术发展的时代特征。为了适应现代化工业技术综合性和多学科交叉的特点，工程实训的内容应充分体现机与电结合、技术与非技术因素结合，贯穿计算机技术应用，以适应科学技术高速发展的要求。应以一定的专项投入，建设多层次的综合训练基地，使不同的训练对象在获得对现代工业生产方式认识的同时，熟悉综合技术内容，初步建立起“大工程”的意识，受到工业工程和环境保护方面的训练，并具备一定的实用技能。 第三，以创新训练计划为主线，依靠必要的软硬件环境，建设创新教育基地。以产品的设计、制造、控制乃至管理为载体，把对学生的创新意识和创新能力的培养，贯穿于问题的观测和判断、创造和评价、建模和设计、仿真和建造的整个过程中。
2012——2013学年第一学期 实验报告 课程名称：运筹学 实验项目：求解线性规划问题 实验类别：综合性□设计性□√验证性□专业班级： 姓名：学号： 实验地点： 实验时间： 指导教师：成绩：
一.实验目的 1、熟悉LINGO 软件的使用方法、功能； 2、学会用LINGO 软件求解一般的线性规划问题。 二.实验内容 1、某班有男同学30人,女同学20人,星期天准备去植树。根据经验,一天中,男同学平均每人挖坑20个,或栽树30棵,或给25棵树浇水,女同学平均每人挖坑10个,或栽树20棵,或给15棵树浇水。问应怎样安排,才能使植树(包括挖坑、栽树、浇水)最多。建立该问题的数学模型，并求其解。 2、求解线性规划： 12 1212212max 2251228..010 ,z x x x x x x s t x x x =++≥??+≤??≤≤???为整数 3、在高校篮球联赛中,我校男子篮球队要从８名队员中选择平均身高最高的出场 ⑴ 中锋最多只能上场一个。 ⑵ 至少有一名后卫 。 ⑶ 如果１号队员和４号队员都上场，则６号队员不能出场 ⑷ ２号队员和６号队员必须保留一个不出场。 问应当选择哪5名队员上场,才能使出场队员平均身高最高? 试写出上述问题的数学模型，并求解。 三. 模型建立 1建立模型为：设需要男生挖坑x1人，栽树x2人，浇水x3人，女生挖坑x4人，栽树x5人，浇水x6人,则建立的数学模型为：
14 12345614252536max 2010302020103020302025150,1,2,3,4,5,6=+++=??++=??+=+??+=+??>==?且为整数 i z x x x x x x x x x x x x x x x x x i 2.建立模型为：设j x =1表示第j 号队员上场，j x =0第j 号队员不上场,j=1,2,3,4,5,6,7,8. 12345678) 126781462612345678max 1/5(1.92 1.90 1.88 1.86 1.85 1.83 1.80 1.781121501,1,2,3,4,5,6,7,8. =++++++++<=??++>=??++<=?+<=??+++++++=?===?j j z x x x x x x x x x x x x x x x x x x x x x x x x x x x orx j 四. 模型求解（含经调试后正确的源程序） 1、(1)编写程序如下 model : max =20*x1+10*x4; x1+x2+x3=30; x4+x5+x6=20; 20*x1+10*x4-30*x2-20*x5=0; 30*x2+20*x5-25*x3-15*x6=0; @gin(x1); @gin(x2); @gin(x3); @gin(x4); @gin(x5); @gin(x6); end （2）编写程序如下: model : max =x1+2*x2; 2*x1+5*x2>12; x1+2*x2<8; x2<10; @gin(x1);
第六节水箱液位串级控制实验 一、实验目的 1. 熟悉串级控制系统的结构与特点 2. 掌握串级控制系统的投运与参数的整定方法 3. 研究阶跃扰动分别作用于副对象和主对象时对系统主控制量的影响 二、实验设备 1. THJ-2型高级过程控制系统实验装置 2. 计算机、上位机MCGS组态软件、RS232-485转换器1只、串口线1根 3. 万用表1只 三、实验原理 图6-1 液位串级控制系统的结构图 图6-2 液位串级控制系统的方框图 本实验为水箱液位的串级控制系统，它是由主、副两个回路组成。
每一个回路中都有一个属于自己的调节器和控制对象，即主回路中的调节器称主调节器，控制对象为下水箱，作为系统的被控对象，下水箱的液位为系统的主控制量。副回路中的调节器称副调节器，控制对象为中水箱，又称副对象，它的输出是一个辅助的控制变量。 本系统控制的目的不仅使系统的输出响应具有良好的动态性能，且在稳态时，系统的被控制量等于给定值，实现无差调节。当有扰动出现于副回路时，由于主对象的时间常数大于副对象的时间常数，因而当被控制量（下水箱的液位）未作出反映时，副回路已作出快速响应，及时地消除了扰动对被控制量的影响。此外，如果扰动作用于主对象，由于副回路的存在，使副对象的时间常数大大减小，从而加快了系统的响应速度，改善了动态性能。图6-1为实验系统的结构图，图6-2为相应控制系统的方框图。 四、实验容与步骤 1.按图6-1要求，完成实验系统的接线。 2.接通总电源和相关仪表的电源。 3.打开阀F1-1、F1-2、F1-7、F1-10、F1-11，且使阀F1-10的开度略大于F1-11。 4.按经验数据预先设置好副调节器的比例度。 5.调节主调节器的比例度，使系统的输出响应出现4：1的衰减度，记下此时的比例度δS和周期TS。据此，按经验表查得PI的参数对主调节器进行参数整定。 6.手动操作主调节器的输出，以控制电动调节阀支路给中水箱送水的大小，等中、下水箱的液位相对稳定，且下水箱的液位趋于给定值时，把主调节器切换为自动。
《管理运筹学》实验报告实验日期： 2016年 04月 21日—— 2016 年 05 月 18 日
3.在点击“新建”按钮以后，按软件的要求输入目标函数个数和约束条件个数，输入目标函数级约束条件的歌变量的系数和b值，并选择好“≤”、“≥”或“＝”，如图二所示，最后点击解决
4.注意事项： （1）输入的系数可以是整数、小数，但不能是分数，要把分数化为小数再输入。（2）输入前要合并同类项。 当约束条件输入完毕后，请点击“解决”按钮，屏幕上讲显现线性规划问题的结果，如图所示
5.输出结果如下
5.课后习题： 一、P31习题1 某家具公司生产甲、乙两种型号的组合柜，每种组合柜需要两种工艺（制白坯和油漆）.甲型号组合柜需要制白坯6工时，油漆8工时：乙型号组合柜需要制白坯12工时，油漆4工时.已知制白坯工艺的生产能力为120工时/天，油漆工艺的生产能力为64工时/天，甲型号组合柜单位利润200元，乙型号组合柜单位利润为240元. 约束条件： 问题： （1）甲、乙两种柜的日产量是多少？这时最大利润是多少？ 答：由实验过程中的输出结果得甲组合柜的日产量是4个，乙的事8个。 . 0,0,6448,120126;240200 z max ≥≥≤+≤++=y x y x y x y x
（2）图中的对偶价格13.333的含义是什么？ 答： 对偶价格13.333的含义是约束条件2中，每增加一个工时的油漆工作，利润会增加13.33元。 （3）对图中的常数项围的上、下限的含义给予具体说明，并阐述如何使用这些信息。 答：当约束条件1的常数项在48~192围变化，且其他约束条件不变时，约束条件1的对偶价格不变，仍为15.56；当约束条件2的常数项在40~180围变化，而其他约束条件的常数项不变时，约束条件2的对偶价格不然，仍为13.333。 （4）若甲组合柜的利润变为300，最优解不变？为什么？ 答：目标函数的最优值会变，因为甲组合柜的利润增加，所以总利润和对偶价格增加；甲、乙的工艺耗时不变，所以甲、乙的生产安排不变。 二、学号题 约束条件： 无约束条件 （学号）学号43214321432143214321 0 0,30 9991285376)(53432max x x x x x x x x x x x x x x x x x x x x z ≤≥≤-+-+≥-+-+=-++-+++=??????????????-≥?-?-?-?-?-7606165060~5154050~414 )30(40~313)20(30~21210 20~11 10~1）（学号）（学号）（学号学号学号）（学号不变学号规则
中南民族大学管理学院学生实验报告 课程名称：《管理运筹学》 年级：2012级 专业： 指导教师：胡丹丹 学号： 姓名： 实验地点：管理学院5号楼综合实验室 2013学年至2014学年度第2 学期
目录 实验一线性规划建模及求解 实验二运输问题 实验三整数规划问题 实验四目标规划 实验五用lingo求解简单的规划问题实验六用Excel求解线性规划模型
要求： （1）每一个实验都要求将软件最后的输出结果进行截图，粘贴在每个实验中，然后根据截图内容回答相应的问题。 （2）将建模、求解结果或是相关分析过程写在实验相应结果中。 （3）实验结果禁止照搬抄袭他人，一旦发现，则无实验分。 （4）实验报告完成后，用B5纸打印。
实验一线性规划建模及求解 实验内容： 某轮胎厂计划生产甲、乙两种轮胎，这两种轮胎都需要在A、B、C三种不同的设备上加工。每个轮胎的工时消耗定额、每种设备的生产能力以及每件产品的计划如表所示。问在计划内应该如何安排生产计划，使总利 （1）请建立模型。 （2）使用“管理运筹学”软件求得结果。 根据“管理运筹学”软件结果，回答下列问题： （3）哪些设备的生产能力已使用完？哪些设备的生产能力还没有使用完？其剩余的生产能力为多少？ （4）三种设备的对偶价格各为多少？请对此对偶价格的含义给予说明。（5）保证产品组合不变的前提下，目标函数中的甲产品产量决策变量的目标系数的变化范围是多少？ （6）当乙中轮胎的单位售价变成90元时，最优产品的组合是否改变？为什么？ （7）如何在A、B、C三台设备中选择一台增加1小时的工作量使得利润增加最多，请说明理由。 （8）若增加设备C的加工时间由180小时增加到200小时，总利润是否变化？为什么？ （9）请写出约束条件中常数项的变化范围。 （10）当甲种轮胎的利润由70元增加到80元，乙种轮胎的利润从65元增加到75元，请试用百分之一百法则计算其最优产品组合是否变化？ 并计算新利润 （11）当设备A的加工时间由215降低到200，而设备B的加工时间由205增加到225，设备C的加工时间由180降低到150，请试用百分之一 百法则计算原来的生产方案是否变化，并计算新利润。
摘要 随着现代工业生产过程向着大型、连续方向发展,对控制系统的控制品质提出了日益增长的要求。在这种情况下,传统的单回路液位控制已经难以满足一些复杂的控制要求，水箱液位控制系统由于控制过程特性呈现大滞后、外界环境的扰动较大，要保持水箱液位最后都保持设定值，用简单的单闭环反馈控制不能实现很好的控制效果，所以采用串级闭环反馈系统。 本设计采用水箱液位和注水流量串级控制，设计系统主要由水箱、管道、三相磁力泵、水压传感器、涡轮流量计、变频器、可编程控制器及其输入输出通道电路等构成。系统中由液位PID控制器的设定值端口设置液位给定值，水压力传感器检测液位。涡轮流量计测流量，变频器调节水泵的转速，采用PID算法得出变频器输出值，实现流量的控制。流量控制是内环，液位控制是外环。 系统电源由接触器和按钮控制，系统电源接通后PLC进行必要的自检和初始化，控制器接收到系统启动按钮动作信号后，通过接触器接通电机电源，启动动力系统工作，开始两个闭环系统的调节控制。 关键词：PLC控制；变频器；PID控制；Wincc组件；上位机
目录 1 过程控制系统简介 (1) 1.1 过程控制介绍 (1) 1.2 串级控制系统的组成 (1) 1.2.1 硬件介绍 (1) 1.3 电源控制台 (3) 1.4 总线控制柜 (3) 1.5 软件介绍 (4) 1.6 系统总貌图 (4) 2 串级控制系统简介 (5) 2.1 液位串级控制系统介绍 (5) 2.2 串级控制系统的概述 (5) 2.3 串级控制系统的工作过程 (5) 2.4 系统特点及分析 (6) 2.5 串级控制系统的整定方法 (6) 2.6 主、副回路中包含的扰动数量、时间常数的匹配 (7) 2.7 PID控制工作原理 (7) 3 上水箱液位与进水流量串级控制系统 (9) 3.1 实验设备 (9) 3.2 液位-流量串级控制系统的结构框图 (9) 3.3 系统工作原理 (9) 3.4 控制系统流程图 (10) 3.5 实验过程 (11) 3.6 实验结果分析 (13)
运筹学 课 程 设 计 报 告 专业： 班级： 学号： ： 2012年6月20日
目录 一、题目。 二、算法思想。 三、算法步骤。 四、算法源程序。 五、算例和结果。 六、结论与总结。
一、题目：匈牙利法求解指派问题。 二、算法思想。 匈牙利解法的指派问题最优解的以下性质： 设指派问题的系数矩阵为C=()c ij n n?，若将C的一行（或列）各元素分别减去一个常数k（如该行或列的最小元素），则得到一个新的矩阵C’=()'c ij n n?。那么，以C’位系数矩阵的指派问题和以C位系数矩阵的原指派问题有相同最优解。 由于系数矩阵的这种变化不影响约束方程组，只是使目标函数值减少了常 数k，所以，最优解并不改变。必须指出，虽然不比要求指派问题系数矩阵中无 负元素，但在匈牙利法求解指派问题时，为了从以变换后的系数矩阵中判别能否 得到最优指派方案，要求此时的系数矩阵中无负元素。因为只有这样，才能从总 费用为零这一特征判定此时的指派方案为最优指派方案。 三、算法步骤。 （1）变换系数矩阵，使各行和各列皆出现零元素。 各行及各列分别减去本行及本列最小元素，这样可保证每行及每列中都有 零元素，同时，也避免了出现负元素。 （2）做能覆盖所有零元素的最少数目的直线集合。
因此，若直线数等于n，则以可得出最优解。否则，转第（3）步。 对于系数矩阵非负的指派问题来说，总费用为零的指派方案一定是最优指派方案。在第（1）步的基础上，若能找到n个不同行、不同列的零元素，则对应的指派方案总费用为零，从而是最优的。当同一行（或列）上有几个零元素时，如选择其一，则其与的零元素就不能再被选择，从而成为多余的。因此，重要的是零元素能恰当地分布在不同行和不同列上，而并在与它们的多少。但第（1）步并不能保证这一要求。若覆盖所有零元素的最少数目的直线集合中的直线数目是n，则表明能做到这一点。 此时，可以从零元素的最少的行或列开始圈“0”，每圈一个“0”，同时把位于同行合同列的其他零元素划去（标记为），如此逐步进行，最终可得n个位于不同行、不同列的零元素，他们就对应了最优解；若覆盖所有零元素的最少数目的直线集合中的元素个数少于n，则表明无法实现这一点。需要对零元素的分布做适当调整，这就是第（3）步。 （3）变换系数矩阵，是未被直线覆盖的元素中出现零元素。回到第（2）步。 在未被直线覆盖的元素中总有一个最小元素。对未被直线覆盖的元素所在的行（或列）中各元素都减去这一最小元素，这样，在未被直线覆盖的元素中势必会出现零元素，但同时却又是以被直线覆盖的元素中出现负元素。为了消除负元素，只要对它们所在的列（或行）中个元素都加上这一最小元素（可以看作减去这一最小元素的相反数）即可。 四、算法源程序。

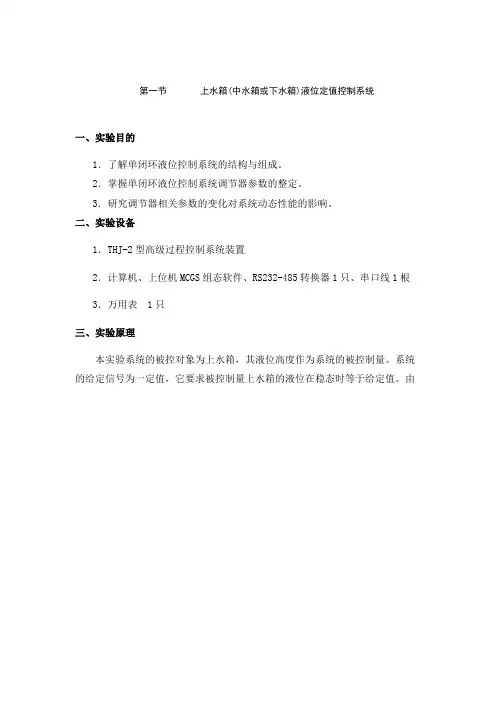

单容液位定值控制系统 一、实验目的 1．了解单容液位定值控制系统的结构与组成。 2．掌握单容液位定值控制系统调节器参数的整定和投运方法。 3．研究调节器相关参数的变化对系统静、动态性能的影响。 4．了解P、PI、PD和PID四种调节器分别对液位控制的作用。 5．掌握同一控制系统采用不同控制方案的实现过程。 二、实验设备 THPCAT-2型现场总线过程控制对象系统实验装置、AT-1智能仪表挂件一个、RS485/232转换器一个、RS485通讯线一根、计算机一台、万用表一个、软管若干。 三、实验原理 图3-6 中水箱单容液位定值控制系统 (a)结构图 (b)方框图 本实验系统结构图和方框图如图3-6所示。被控量为上小水箱（也可采用上大水箱或下水箱）的液位高度，实验要求中水箱的液位稳定在给定值。将压力传感器LT1检测到的上小水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制水箱液位的目的。为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的调节器应为PI或PID控制。 四、实验内容与步骤 本实验选择上小水箱作为被测对象（也可选择上大水箱或下水箱）。以上小水箱为例叙述实验步骤如下： 1. 实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-3、F1-4、F1-6全开，将上小水箱出水阀门F1-10开至适当开度（30%～80%），其余阀门均关闭。 2. 管路连接：将工频泵出水口和支路1进水口连接起来；将支路1出水口和上小水箱
进水口连接起来；将上小水箱出水口和储水箱进水口连接起来。 3. 采用智能仪表控制： 1）将“AT-1智能调节仪控制”挂件挂到网孔板上，并将挂件的通讯线插头通过RS485通讯线与RS485/232转换器连接到计算机串口1。 2）强电连线：单相I电源L、N端对应接到AT-1挂件电源输入L、N端。 3）弱电连线：上小水箱液位LT1的1-5V+、-端对应接到智能调节仪I的1-5V电压输入1、2端；智能调节I输出7、5对应接到电动调节阀控控制输入+ 、-端。 4）管路、阀门、接线检查无误后接通总电源开关，打开24V电源开关、电动调节阀开关、单相I开关。 5）检查智能调节仪基本参数设置：ctrl=1, dip=1,Sn=33, DIL=0，DIH=50，OPL=0,OPH=100,run=0。 6）打开上位机MCGS组态环境，打开“THPCAT-2智能仪表控制系统”工程，然后进入MCGS运行环境，在主菜单中点击“实验六、单容水箱液位定值控制实验”，进入“实验六”的监控界面。 7）先将仪表设置为手动状态，将磁力泵开关打到“手动”位置，磁力驱动泵上电打水，适当增加或减小仪表输出值，使水箱液位平衡在设定值。 8）按本章第一节中的经验法或动态特性参数法整定调节器参数，选择PI控制规律，并按整定后的PI参数进行调节器参数设置。 9）待液位稳定于给定值后，将调节器切换到“自动”控制状态，待液位平衡后，通过以下几种方式加干扰： a.突增（或突减）仪表设定值的大小，使其有一个正（或负）阶跃增量的变化；（此法推荐，后面两种仅供参考）。 b.将电动调节阀的旁路F1-5（同电磁阀）开至适当开度，将电磁阀开关打至“手动”位置。 c.适当改变上小水箱出水阀F1-10开度（改变负载）。 以上几种干扰均要求扰动量为控制量的5％～15％，干扰过大可能造成水箱中水溢出或系统不稳定。加入干扰后，水箱的液位便离开原平衡状态，经过一段调节时间后，水箱液位稳定至新的设定值（采用后面两种干扰方法仍稳定在原设定值），记录此时的智能仪表的设定值、输出值和仪表参数，液位的响应过程曲线将如图3-7所示。 图3-7 单容水箱液位的阶跃响应曲线 10)分别适量改变调节仪的P及I参数，重复步骤9，用计算机记录不同参数时系统的阶跃响应曲线。
运筹学实验报告 专业： 班级：? 姓名：? ?学号: 指导教师： 数学与应用数学专业 2015—1２—1８ 实验目录 一、实验目得?3 二、实验要求?3 三、实验内容..................................................................................................................... ３ 1、线性规划?３ 2、整数规划?６ 3、非线性规划 (13) 4、动态规划........................................................................................................... 1４ 5、排队论?1９ 四、需用仪器设备........................................................................................................... 2６ 五、MAＴLAB优化工具箱使用方法简介 (26) 六、LＩＮGO优化软件简介.......................................................................................... ２6 七、实验总结?2７
一、实验目得 1、会利用适当得方法建立相关实际问题得数学模型； 2、会用数学规划思想及方法解决实际问题； 3、会用排队论思想及方法解决实际问题； 4、会用决策论思想及方法解决实际问题; 5、掌握MＡTLAB、LＩNGＯ等数学软件得应用； 二、实验要求 1、七人一组每人至少完成一项实验内容; 2、每组上交一份实验报告; 3、每人进行１~2分钟实验演示； 4、实验成绩比例： 出勤:４０％ 课堂提问：2０％ 实验报告:３0% 实验演示:10％. 三、实验内容 1、线性规划 例运筹学７4页１4题 Mｉｎz=—2x —x2 s、t、2ｘ1+5ｘ2≤60 x1+x2≤１8 ３ｘ1＋ｘ２≤44 X2≤1０ X１,x２≥０ 用matlab运行后得到以下结果：
课程设计报告（仿真技术项目驱动设计报告） 学院：电气工程与自动化学院 题目：仿真技术项目驱动 专业班级：自动化123班 学号： 21 学生姓名：谢斌 指导老师：杨国亮老师 日期：2014年6月5日星期四
摘要 我们生活在信息与科技高速发展的信息时代，高科技产品的更新的换代也是越来越快。作为21世纪的大学生，我们身处这样的环境中，就必须使自己能够适应这个社会所需。自动化作为处在科技前沿的专业，我们学生就要打好基础，跟上时代的步伐。 仿真技术是一门利用物理模型或数学模型模拟实际环境进行科学实验的技术，它具有经济、可靠、实用、灵活和可多次重复使用的优点，目前已被广泛地应用于几乎所有的科学技术领域，成为分析、综合各种复杂系统的一种强有力的工具和手段。 在工业自动化领域，控制系统的分析、设计和系统的分析、设计和系统调试、改造，大量应用仿真技术。例如，在设计前期，利用仿真技术论证方案，进行经济技术比较，优选合理方案；在设计阶段，仿真技术可帮助设计人员优选系统合理结构，优化系统参数，以期获得系统最优品质和性能；在调试阶段，利用仿真技术分析系统响应与参数关系，指导调试工作，可以迅速完成调试任务；在运行阶段，利用仿真技术可以在不影响生产的条件下分析系统的工作状态，预防事故发生，寻求改进薄弱环节，以提高系统的性能和运行效率。 为了让同学们在实践中学习，同学们自己制作GUI设计，并从中深入了解和理解计算机仿真技术与CAD。从而为进一步实现人机对话，测量以及控制这些自动化的基本控制做基础。从理论到实践，让同学们更好的理解计算机仿真技术与CAD，增长同学的实践和设计能力。所以我们迫切需要一场制作GUI界面的实战训练 关键字： 自动化；计算机仿真技术与CAD；实践；GUI界面；能力
实验3 液位流量串级控制实验 一、实验目的 通过实验掌握串级控制系统的基本概念，掌握串级控制系统的组成结构，即主被控参数、副被控参数、主调节器、副调节器、主回路、副回路。 通过实验掌握串级控制系统的特点、串级控制系统的设计，掌握串级控制主、副控制回路的选择。掌握串级控制系统参数整定方法，并将串级控制系统参数投运到实验中。 二、实验设备 过程控制实验系统，计算机 三、实验原理 单回路控制系统解决了工艺生产过程自动化中大量的参数定值问题。但是，随着现代工业生产的迅速发展，工艺操作条件的要求更加严格，对安全运行和经济性及对控制质量的要求也更高。但回路控制系统往往不能满足生产工艺的要求，在这样的情况下，串级控制系统就应运而生。 1、串级控制系统的结构 串级控制系统是改善控制质量的有效方法之一，在过程控制中得到广泛地应用，串级控制系统是指不止采用一个控制器，而是将两个或几个控制器相串级，是将一个控制器的输入作为下一个控制器设定值的控制系统。 2、串级控制系统的名词术语 主被控参数：在串级控制系统中起主导作用的那个被控参数。 副被控参数：在串级控制系统中为了稳定主被控参数而引入的中间辅助变量。 主被控过程：由主参数表征其特性的生产过程，主回路所包含的过程，是整个过程的一部分，其输入为副被控参数，输出为主控参数。 副被控过程：由副被控参数为输出的生产过程，副回路所包含的过程，是整个过程的一部分，其输入为控制参数。
主调节器：按主参数的测量值与给定值的偏差进行工作的调节器，其输出作为副调节器的给定值。 副调节器：按副参数的测量值与主调节器输出的偏差进行工作的调节器，其输出直接控制调节阀动作。 副回路：由副调节器、副被控过程、副测量变送器等组成的闭合回路。 主回路：由主调节器、副回路、主被控过程及主测量变送器等组成的闭合回路。 一次扰动：作用在主被控过程上的，而不包括在副回路范围内的扰动。 二次扰动：作用在副被控过程上，即包括在副回路范围内的扰动。 当生产过程处于稳定状态时，它的控制量与被控量都稳定在某一定值。当扰动破坏了平衡工况时，串级控制系统便开始了其控制过程。根据不同扰动，分为三种情况： (1)在副对象上的扰动 副对象加上扰动后，副调节就立即发出校正信号，控制执行对象(工程上一般是调节阀的开度，而本实验装置中是泵电机的转速)动作，以克服扰动对主被控参数的影响。如果扰动量不大，经过副回路的及时控制一般不影响被控量，如果扰动的幅值较大，虽然经过副回路的及时校正，但还将影响被控量；此时再有主回路的进一步调节，从而使被控量回到平衡时的值。 (2)主对象上的扰动 主对象加上扰动后，主回路产生校正作用，由于副回路的存在加快了校正作用，使扰动对被控量的影响比单回路系统时要小。 (3)一次扰动和二次扰动同时存在 如果一、二次扰动的作用使主，副被控参数同时增大或减少时，主、副调节器对调节阀(或泵电机转速)的控制方向一致的，即大幅度关小或开大阀门(或大幅度地使泵电机加速或减速)，加强控制作用，使主被控量很快地回到给定值上。如果一、二次扰动的作用使主、副被控参数一个增大，另一个减少，此时主、副调节器控制调节阀的方向是相反的，调节阀的开度只要作较小变动即满足控制要求。 3、串级控制系统的特点
实验报告 课程名称：运筹学 专业：市场营销 班级：11302 任课教师：汪长飚 学号：201305549 （21） 姓名：杨威 实验日期：2015 年 6 月10 日 长江大学管理学院
一、实验性质和教学目的 本实验是管理及经济类本科生运筹学课程的上机操作实验，实验的内容是本科生阶段运筹学Ⅰ的所有内容，主要包括线性规划、整数规划、运输问题、目标规划、动态规划、图与网络、网络计划等。实验目的在于使学生掌握应用计算机工具解决运筹学模型优化求解的方法步骤，熟悉各种运筹学优化软件的使用，特别是Excel 优化功能的使用，为今后在实际工作中解决大型的实际问题优化模型奠定基础。同时，通过熟悉优化软件的操作激发同学的学习兴趣，提高本课程的教学效果。 二、实验软件 软件名称：MS-office Excel电子表格软件 开发者：Microsoft 软件内容：Office Excel 规划求解软件包及相关挂接软件包
实验一应用EXCEL规划求解的加载与参数的设置 一、实验目的与要求 1. 1.掌握EXCEL宏的加载和规划工具的加载 2. 2.了解规划求解参数的设置 二、实验步骤与方法 1.规划求解加载，在“工具”菜单上，单击“加载宏”。 2.规划求解参数。 1）设置目标单元格 在此指定要设置为特定数值或者最大值或最小值的目标单元格。该单元格必须包含公式，公式为规划问题的目标函数，根据不同问题的线性规划而异。 2）等于 在此指定是否希望目标单元格为最大值、最小值或某一特定数值。如果需要指定数值，请在右侧编辑框中输入该值。 3）可变单元格 在此指定可变单元格。求解时其中的数值不断调整，直到满足约束条件并且“设置目标单元格”框中指定的单元格达到目标值。可变单元格必须直接或间接地与目标单元格相关联。可变单元格即为数学模型中的决策变量。 4）推测 单击此按钮，自动推测“设置目标单元格”框中的公式所引用的所有非公式单元格，并在“可变单元格”框中定位这些单元格的引用。一般不选择“推测”，而是将光标置于可变单元格内，再在工作表中选择决策变量所在的单元格区域。 5）约束 在此列出了规划求解的所有约束条件。 (1) 添加：显示“添加约束”对话框。 (2) 更改：显示“更改约束”对话框。 (3) 删除：删除选定的约束条件。 6）求解 对定义好的问题进行求解。 在“可用加载宏”框中，选中“规划求解”旁边的复选框
