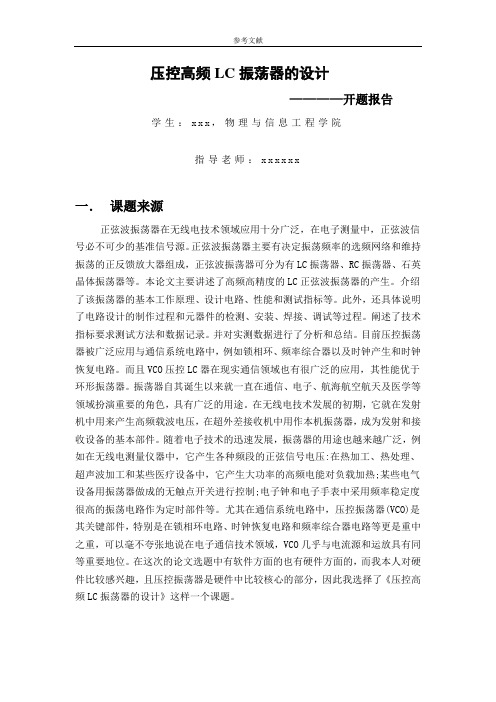

压控高频LC振荡器的设计
————开题报告
学生：x x x，物理与信息工程学院
指导老师：x x x x x x
一．课题来源
正弦波振荡器在无线电技术领域应用十分广泛，在电子测量中，正弦波信号必不可少的基准信号源。正弦波振荡器主要有决定振荡频率的选频网络和维持振荡的正反馈放大器组成，正弦波振荡器可分为有LC振荡器、RC振荡器、石英晶体振荡器等。本论文主要讲述了高频高精度的LC正弦波振荡器的产生。介绍了该振荡器的基本工作原理、设计电路、性能和测试指标等。此外，还具体说明了电路设计的制作过程和元器件的检测、安装、焊接、调试等过程。阐述了技术指标要求测试方法和数据记录。并对实测数据进行了分析和总结。目前压控振荡器被广泛应用与通信系统电路中，例如锁相环、频率综合器以及时钟产生和时钟恢复电路。而且VCO压控LC器在现实通信领域也有很广泛的应用，其性能优于环形振荡器。振荡器自其诞生以来就一直在通信、电子、航海航空航天及医学等领域扮演重要的角色，具有广泛的用途。在无线电技术发展的初期，它就在发射机中用来产生高频载波电压，在超外差接收机中用作本机振荡器，成为发射和接收设备的基本部件。随着电子技术的迅速发展，振荡器的用途也越来越广泛，例如在无线电测量仪器中，它产生各种频段的正弦信号电压:在热加工、热处理、超声波加工和某些医疗设备中，它产生大功率的高频电能对负载加热;某些电气设备用振荡器做成的无触点开关进行控制;电子钟和电子手表中采用频率稳定度很高的振荡电路作为定时部件等。尤其在通信系统电路中，压控振荡器(VCO)是其关键部件，特别是在锁相环电路、时钟恢复电路和频率综合器电路等更是重中之重，可以毫不夸张地说在电子通信技术领域，VCO几乎与电流源和运放具有同等重要地位。在这次的论文选题中有软件方面的也有硬件方面的，而我本人对硬件比较感兴趣，且压控振荡器是硬件中比较核心的部分，因此我选择了《压控高频LC振荡器的设计》这样一个课题。
二．研究的意义和目的
在通信技术、测量技术、计算机技术等各种领域中，常常要用到精度比较高，频率稳定度高且方便可调的信号源，电压控制振荡器是如今使用非常广泛的一类电子器件，为电一光转换电路、移动式手持设备等提供了很好的解决方案。本文设计了一款电压控制LC振荡器，采用西勒振荡器作为本系统的主要部分，解决了基本三点式振荡设计中存在的改变振荡频率必改变反馈系数的矛盾，通过调节压控变容二极管两端电压，改变振荡器的输出频率，使系统实现15MHz～35MHz 输出频率可变；频率稳定度优于0.001；输出电压峰峰值为1V。在通信技术、计算机技术和石英钟表制作技术等领域，用常规的信号发生器无法满足这种要求，因此，人们提出了频率合成器的方案，使用锁相环芯片MC145152，使VCO频率实现频率合成，并稳定频率，通过锁相环来控制压控振荡器，使其能够产生高精度的频率可调的多个频率点，为电子很多领域器件的各种功能的精确实施提供方便。频率合成是利用一个或多个高稳定晶体振荡器产生一系列等间隔的离散频率信号的一种技术，这些离散频率的准确度和稳定度与晶体振荡器相同。这样，就克服晶体振荡器只能产生单一频率信号的缺点。频率合成器是近代通信系统的重要组成部分。早期的通信系统都是采用调谐的方法实现特定频率上的通信或者从一个频道转换到另一频道，这种方法严重地限制了通信质量的提高。采用频率合成器后，可以用数字预置的方法提供大量精确且能迅速转换的载波信号和本振信号，从而大大地提高了通信质量，而且许多新的通信体制也就有可能得到实现。目前，频率合成器的应用已经超出了通信领域，广泛应用于各种近代电子系统中。正弦波振荡器在各种电子设备中有着广泛的应用。它是一种能自动地将直流电源能量转换为一定波形的交变振荡信号能量的转换电路。它与放大器的区别在于，无需外加激励信号，就能产生具有一定频率、一定波形和一定振幅的交流信号。常用正弦波振荡器主要由决定振荡率的选频网络和维持振荡的正反馈放大器组成。正弦波振荡器在各种电子设备中有着广泛的应用。例如，无线发射机中的载波信号源，接收设备中的本地振荡信号源，各种测量仪器如信号发生器、频率计、FT测试仪中的核心部分以及自动控制环节，都离不开正弦波振荡器。
在通信技术、测量技术、计算机技术等各种领域中，常常要用到精度比较高，频率稳定度高且方便可调的信号源，电压控制振荡器是如今使用非常广泛的一类电子器件，为电一光转换电路、移动式手持设备等提供了很好的解决方案。本文设计了一款电压控制LC振荡器，采用西勒振荡器作为本系统的主要部分，解决了基本三点式振荡设计中存在的改变振荡频率必改变反馈系数的矛盾，通过
调节压控变容二极管两端电压，改变振荡器的输出频率，使系统实现15MHz～
35MHz输出频率可变。在通信技术、计算机技术和石英钟表制作技术等领域，用常规的信号发生器无法满足这种要求，因此，人们提出了频率合成器的方案，使用锁相环芯片MC145152，使VCO频率实现频率合成，并稳定频率，通过锁相环来控制压控振荡器，使其能够产生高精度的频率可调的多个频率点，为电子很多领域器件的各种功能的精确实施提供方便。频率合成是利用一个或多个高稳定晶体振荡器产生一系列等间隔的离散频率信号的一种技术，这些离散频率的准确度和稳定度与晶体振荡器相同。这样，就克服晶体振荡器只能产生单一频率信号的缺点。频率合成器是近代通信系统的重要组成部分。早期的通信系统都是采用调谐的方法实现特定频率上的通信或者从一个频道转换到另一频道，这种方法严重地限制了通信质量的提高。采用频率合成器后，可以用数字预置的方法提供大量精确且能迅速转换的载波信号和本振信号，从而大大地提高了通信质量，而且许多新的通信体制也就有可能得到实现。目前，频率合成器的应用已经超出了通信领域，广泛应用于各种近代电子系统中。正弦波振荡器在各种电子设备中有着广泛的应用。它是一种能自动地将直流电源能量转换为一定波形的交变振荡信号能量的转换电路。它与放大器的区别在于，无需外加激励信号，就能产生具有一定频率、一定波形和一定振幅的交流信号。常用正弦波振荡器主要由决定振荡率的选频网络和维持振荡的正反馈放大器组成。正弦波振荡器在各种电子设备中有着广泛的应用。例如，无线发射机中的载波信号源，接收设备中的本地振荡信号源，各种测量仪器如信号发生器、频率计、FT测试仪中的核心部分以及自动控制环节，都离不开正弦波振荡器。
本设计涉及的模拟硬件电路较多。VCO和功率放大模块属纯硬件部分，又属于高频部分。所用的电容值多在十几pF数量级，晶体管的特性参数存在较大差别，实际测试结果与理论值存在较大的误差，所以在测试时需要反复调整电感和电容的具体数值，才能有理想的结果。因此，采用低成本、低损耗、易集成电路，既是市场的需要，也是研究的需要。
三．国内外现状和发展趋势
研究者们正在引入一些从前的分立VCO和模块VCO方法不可能实现的技术，如差分振荡器拓扑结构、振幅控制、二次陷波、用于改善耦合的IC转换器、多振荡器拓扑结构和一些能够在更高频率下工作的体系结构。设计工程师们对VCO 理论的理解也越来越深入。他们正在对过去的数学模型如Van der Pol等式和Leeson等式作进一步的研究，得出了新的解释振荡器工作现象(如调谐特性和相
位噪声性能)的分析表达式。例如，设计者们正在用Abidi关系改进Leeson的噪声公式。除此之外，随着个人电脑和工作站计算机处理能力的提高，计算机辅助工程(CAE)工具的功能和复杂程度也在提高之中，这使工程师们可以对VCO功能模型进行试验以发现其性能的改进。
单片VCO技术新产品的数量在不断地增多，并且这些高品质的VCO与收发机电路集成在一起。例如，用于WLAN和Bluetooth市场的最新的收发机在其RF
收发机IC内集成了VCO，与使用分立元件相比极大地减小了产品尺寸。在更高性能的WLAN无线系统中(2.4GHz IEEE? 802.11b以及5GHz 802.11a)，系统需要具有非常低相位噪声的更高性能VCO来满足包数据率和阻塞水平的要求。RFIC VCO技术的进步使这些集成产品对数量日益增长的商业RF应用更加具有吸引力，这些应用包括卫星接收机、CATV机顶盒、无线数据应用、无绳电话和移动电话等。显然，单片VCO与分立和模块化VCO解决方案相比在大批量的应用中正在获得越来越多的份额。单片VCO很快就会在所有大批量商用无线系统中成为最主流的振荡器实现方案。
四．研究的内容及工作的主要阶段
一）目的和要求
高频电子技术是一门工程性和实践性很强的应用电子技术。通过本设计课题的研究，可以极大地提高学生综合应用高频电子技术的水平。
要求学生独立完成课题内容，并撰写出论文。
二）主要内容
本设计课题的主要内容是：设计并制作一个电压控制的正弦波振荡器。其输出频率范围为15~30MHz；频率稳定度优于0.001；输出电压峰峰值为1V；实时测量并用数码管显示振荡器输出频率值；可实现手动或遥控输出频率的步进，步长为1MHz。
三）应完成的工作
1、文献检索：查阅与课题有关的近3～5年文献，并写出文献综述；
2、开题报告；
3、外文翻译；
4、总体设计方案比较与论证；
5、具体电路的设计与参数计算；
6、实物的安装与调试
7、撰写论文。
四）进度安排:
2012年02月20日～2006年02月25日，去图书馆借书，完成文献综述；
20012年02月26日～2012年03月03日，通过对课题的理解，查阅大量的书籍，并去网上查与阅，开始开题报告，初步完成；
2012年03月04日～2012年03月10日，翻阅大量外文书籍，通过自己的
专业英语的基础翻译出来，形成英文翻译；
2012年03月11日～2012年03月22日，拿出课题的基本解决方案；
2012年03月23日～2012年04月05日，找出几个方案，进行方案比较，选出一个比较切合实际的方案；
2012年04月06日～2012年04月12日，初步实现该系统，并开始进行仿真；
2012年04月13日～2012年04月20日，仿真完成，开始完成硬件；
2012年04月21日～2012年04月30日，整理数据，撰写论文；
2012年05月01日～2012年05月10日，准备答辩。
五．应收集的资料及主要参考文献
《全国大学生电子设计竞赛培训系列教程高频电子线路设计》,高吉祥北京:电子工业出版社，2009.01
《全国大学生电子设计竞赛试题汇编》。
《高频电子线路》，张肃文，北京:高等教育出版社，1993.04
《高频电子线路》，曾兴雯，北京:高等教育出版社，2004.01
《高频电子线路》，胡宴如，耿苏燕北京:高等教育出版社 2009.01
《射频模拟电路》，张玉兴编，电子工业出版社，2002.09
《电子线路设计·实验·测试》，谢自美,华中理工大学出版社。
《锁相与频率合成》，张冠百，北京:电子工业出版社，1990.08
《锁相技术》，王福昌，鲁昆生武汉：华中科技大学出版社，2009.09
《锁相与频率合成技术》北京：气象出版社，1996.09
《单片微型计算机原理及应用》张毅坤，陈善久，裘雪红西安：西安电子科技大学出版社 1998.08
《单片机外围器件实用手册-存储器分册》，窦振中北京：北京航空航天出版社，1998
《单片机原理及接口技术》，李朝青北京：北京航空航天出版社，2005
《电子测量技术基础》杨吉祥等南京：东南大学出版社，2003
《电子测量仪器原理与使用》，林占江林放北京：电子工业出版社，2006 《实用电工电子技术教程》朱静电子科技大学出版社 2007/1/1 （其它有关教材、专著、电子期刊、外文资料、网上资料等）
电子市场调查
六．现有条件及必须采取措施
在看过了老师给的任务书之后，我进行了大量的书籍查阅和网上查询。了解了大体情况我开始对本题系统进行分析规划,做了几套可行方案,最后根据我们现有的资源和方案的可行性选择了一套合适的方案，本电压控制LC振荡器系统包括压控振荡器（VCO），高频功率放大器（RFAMP），单片机测频系统。本系统的VCO部分采用了大变化范围的变容二极管做振荡电容，频率调节范围宽，在输入电压从0.5V变化到8V时，输出频率可以从14MHz变化到39MHz，且能保持良好的线性度，振荡环路加入了防振措施，高次谐波能得到很好的抑制，输出的正弦
波波形良好，纯度高，失真低，幅度高且稳定。本系统使用单片机控制，从操作的灵活性和可靠性方面考虑，（RFAMP）只设计两级，输入级是选频电压放大，谐振在30MHz；输出级由于接成E类开关型放大器，搭接50欧负载时输出大功率和高效率的30MHz高频信号毫不费力。本次设计需要的仪器包括：高频信号发生器，示波器，频谱仪，数字万用表，计数器，直流稳定电源等。
七．协助单位
在这次高频压控LC振荡器的设计中，希望学校为我们提供良好的学习环境：开设毕业设计实验室，提供示波器等仪器以解决系统设计、调试等问题。
微波与天线实验报告 实验名称：压控振荡器 实验指导：黎鹏老师 一、实验目的： 1.了解变容二极管的基本原理与压控振荡器的设计方法。 2.利用实验模组的实际测量使学生了解压控振荡器的特性。 3.学会使用微波软件对压控振荡器进行设计和仿真，并分析结果。 二、预习内容： 1．熟悉VCO的原理的理论知识。 2．熟悉VCO的设计的有关的理论知识。
三、实验设备： 项次设备名称数量备注 1 MOTECH RF2000 测量仪1套亦可用网络分析仪 2 压控振荡器模组1组RF2KM9-1A 3 50Ω BNC及1MΩ BNC 连接线4条CA-1、CA-2 、CA-3、CA-4 4 直流电源连接线1条DC-1 5 MICROWAVE软件1套微波软件 四、实验步骤 1、硬件测量： 1．对MOD-9,压控振荡器的频率测量以了解压控振荡电路的特性。 2．准备电脑、测量软件、RF-2000,相关模组，若干小器件等。 3．测量步骤: MOD-9之P1端子的频率测量： ⑴设定 RF-2000测量模式：COUNTER MODE. ⑵用DC-1连接线将RF-2000后面12VDC 输出端子与待测模组之12VDC 输入端子连接起来。 ⑶针对模组P1端子做频率测量。 ⑷调整模组之旋钮，并记录所量测频率值： 最大_623_______ MHZ。 最小___876_____ MHZ。 4．实验记录：填写各项数据即可。 5．硬件测量的结果建议如下为合格： RF2KM9-1A MOD-9 fo 600-900MHZ Pout≥5dBm 6．待测模组方框图: 2、软件仿真： 1、进入微波软件。 2、在原理图上设计好相应的电路，设置好端口，完成频率设置、尺寸规范、 器件的加载、仿真图型等等的设置。
前言 (1) 1高频压控振荡器设计原理压控振荡器 (2) 1.1工作原理 (2) 1.2变容二极管压控振荡器的基本工作原理 (2) 2高频压控振荡器电路设计 (4) 2.1设计的资料及设备 (4) 2.2变容二极管压控振荡器电路的设计思路 (4) 2.3变容二极管压控振荡器的电路设计 (5) 2.4实验电路的基本参数 (6) 2.5实验电路原理图 (7) 3高频压控振荡器电路的仿真 (7) 3.1M ULTISIM软件简介 (8) 3.2M ULTISIM界面介绍 (9) 3.2.1电路仿真图 (10) 3.2.2压控振荡器的主要技术指标 (10) 3.3典型点的频谱图 (10) 4高频压控振荡器电路实现与分析 (16) 4.1实验电路连接 (16) 4.2实验步骤 (16) 4.3实验注意事项 (19) 4.4硬件测试 (19) 5心得体会 (21) 参考文献 (22)
压控振荡器广泛应用于通信系统和其他电子系统中，在LC振荡器决定振荡器的LC 回路中，使用电压控制电容器（变容管），可以在一定的频率范围内构成电调谐振荡器。这种包含有压控元件作为频率控制器件的振荡器就称为压控振荡器。它广泛应用与频率调制器、锁相环路以及无线电发射机和接收机中。 压控振荡器是锁相环频率合成器的重要组成单元，在很大程度上决定了锁相环的性能。在多种射频工艺中，COMS工艺以高集成度、低成本得到广泛的应用。 压控振荡器（VCO）在无线系统和其他必须在一个范围的频率内进行调谐的通信系统中是十分常见的组成部分。许多厂商都提供VCO产品，他们的封装形式和性能水平也是多种多样。现代表面的贴装的射频集成电路（RFIC）VCO继承了近百来工程研究成果。在这段历史当中。VCO技术一直在不断地改进中，产品外形越来越小而相位噪声和调谐线性度越来越好。 对压控振荡器的技术要求主要有：频率稳定度好，控制灵敏度高，调频范围宽，频偏与控制电压成线性关系并宜于集成等。晶体压控振荡器的频率稳定度高，但调频范围窄；RC压控振荡器的频率稳定度低而调频范围宽，LC压控振荡器居二者之间。 压控振荡器可分为环路振荡器和LC振荡器。环路振荡器易于集成，但其相位噪声性能比LC振荡器差。为了使相位噪声满足通信标准的要求，这里对负阻RC压控振荡器进行了分析。
多谐振荡器双闪灯电路设计与制作 南昌理工学院张呈张海峰 我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。 上一篇文章《电路模型设计与制作》我们重点介绍了电路模型的概念以及电流、电压、电阻、发光二极管、轻触开关等基本知识，并完成了电路模型的设计与制作，通过成功调试与测试产品参数，进一步掌握了电子基础知识。 本文将通过设计与制作多谐振荡器双闪灯，掌握识别与检测电阻、电容、二极管、三极管。掌握识别简单的电路原理图，能够将原理图上的符号与实际元件一一对应，能准确判断上述元件的属性、极性。
一、多谐振荡器双闪灯电路功能介绍 图1 多谐振荡器双闪灯成品图
多谐振荡器双闪灯电路，来源于汽车的双闪灯电路，是经典的互推互挽电路，通电后LED1和LED2交替闪烁，也就是两个发光二极管轮流导通。 完成本作品的目的是为了掌握识别与检测电阻、电容、二极管、三极管。掌握识别简单的电路原理图，能够将原理图上的符号与实际元件一一对应，能准确判断上述元件的属性、极性。。 该电路是一个典型的自激多谐振荡电路，电路设计简单、易懂、趣味性强、理论知识丰富，特别适合初学者制作。 二、原理图 图2 多谐振荡器双闪灯原理图 三、工作原理 本电路由电阻、电容、发光二极管、三极管构成典型的自激多谐振荡电路。在上篇文章中介绍了电阻、和发光二极管，本文只介绍电容和三极管。 1、电容器的识别
电容器,简称电容，用字母C表示，国际单位是法拉，简称法，用F表示，在实际应用中，电容器的电容量往往比1法拉小得多，常用较小的单位，如微法(μF)、皮法(pF)等，它们的关系是： 1法拉(F)=1000000微法(μF)，1微法(μF)=1000000皮法(pF)。 本的套件中使用了2个10μF的电解电容，引脚长的为正，短的为负；旁边有一条白色的为负，另一引脚为正。电容上标有耐压值上25V，容量是10μF。 2、三极管的识别 三极管，全称应为半导体三极管，也称双极型晶体管，晶体三极管，是一种电流控制电流的半导体器件。其作用是把微弱信号放大成幅值较大的电信号, 也用作无触点开关，俗称开关管。套件中使用的是NPN型的三极管9013，当把有字的面向自己，引脚朝下，总左往右排列是发射极E，基极B，集电极C。如图3所示。 图3 三极管的引脚图 晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。 晶体三极管的三种工作状态： （1）截止状态 当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
1石英晶体及其特性 (1) 1.1 石英晶体简介............................................... . ... 1.2石英晶体的阻抗频率特性...................................... 1 ... 2晶体管的部工作原理 (3) 3.晶体振荡器电路的类型及其工作原理 (4) 3.1串联型谐振晶体振荡器........................................ 4…??… 3.2并联谐振型晶体振荡器........................................ 6…??… 3.3泛音晶体振荡器................................................ 8 .. 4 确定工作点和回路参数（以皮尔斯电路为例） (10) 4.1主要技术指标 (10) 4.2确定工作点 (10) 4.3交流参数的确定 (11) 5提高振荡器的频率稳定度........................................... 1 2 6.总结 (13) 参考文献：........................................................ 1.4
Word 文档
1石英晶体及其特性 1.1石英晶体简介 石英是矿物质硅石的一种，化学成分是Sio2,形状是呈角锥形的六棱结晶体，具有各向异性的物理特性。按其自然形状有三个对称轴，电轴X,机械轴丫光轴Z。石英谐振器中的各种晶片，就是按与各轴不同角度，切割成正方形、长方形、圆形、或棒型的薄片，如图1的AT、BT、CT、DT 等切型。不同切型的晶片振动型式不，性能不同 1.2石英晶体的阻抗频率特性 石英谐振器的电路符号和等效电路如图121。C0称为静态电容，即晶体不振动时两极板间的等效电容，与晶片尺寸有关，一般约为几到几十pF。晶体作机械振动时的惯性以Lq、弹性用Cq振动时因磨擦造成的损耗用Rq来等效，它们的数值与晶片切割方位、形状和大小有关, 一般Lq为10 3102H，Cq为10 410 1pF，Rq 在几一几百欧之间。它
B-Z 振荡反应 实验日期：2016/11/24 完成报告日期：2016/11/25 1 引言 1.1 实验目的 1. 了解Belousov-Zhabotinski 反应（简称B-Z 反应）的机理。 2. 通过测定电位——时间曲线求得振荡反应的表观活化能。 1.2 实验原理 对于以B-Z 反应为代表的化学振荡现象，目前被普遍认同的是Field ，kooros 和Noyes 在1972年提出的FKN 机理，，他们提出了该反应由萨那个主过程组成： 过程A ① ② 式中 为中间体，过程特点是大量消耗。反应中产生的能进一步反应，使 有机物MA 如丙二酸按下式被溴化为BrMA, (A1) (A2) 过程B ③ ④ 这是一个自催化过程，在消耗到一定程度后， 才转化到按以上③、④两式 进行反应，并使反应不断加速，与此同时，催化剂氧化为。在过程B 的③和④中，③的正反应是速率控制步骤。此外， 的累积还受到下面歧化反应的制约。 ⑤ 过程C MA 和使离子还原为，并产生（由）和其他产物。 这一过程目前了解得还不够，反应可大致表达为： ⑥2++f +2+其他产物 式中f 为系数，它是每两个离子反应所产生的数，随着与MA 参加反应 的不同比例而异。过程C 对化学振荡非常重要。如果只有A 和B ，那就是一般的自催化反应或时钟反应，进行一次就完成。正是由于过程C ，以有机物MA 的消耗为代价，重新得到和，反应得以重新启动，形成周期性的振荡。 322BrO Br H HBrO HOBr --+++→+22HBrO Br H HOBr -+++→2 HBrO Br - HOBr 22HOBr Br H Br H O -+++→+2Br MA BrMA Br H -+ +→++32222BrO HBrO H BrO H O -++++342222222BrO Ce H HBrO Ce ++ ++→+Br - 2 HBrO 3Ce + 4Ce + 2 HBrO 232HBrO BrO HOBr H -+ →++BrMA 4Ce + 3Ce + Br - BrMA 4Ce + MA BrMA →Br - 3Ce + 4Ce + Br - BrMA Br - 3Ce +
压控振荡器（VCO 一应用范围 用于各种发射机载波源、扩频通讯载波源或作为混频器本振源。 二基本工作原理 利用变容管结电容Cj 随反向偏置电压VT 变化而变化的特点（VT=OV 时Cj 是最大值，一 般变容管VT 落在2V-8V 压间，Cj 呈线性变化，VT 在8-10V 则一般为非线性变化，如图1 所示，VT 在10-20V 时，非线性十分明显），结合低噪声振荡电路设计制作成为振荡器，当 改变变容管的控制电压，振荡器振荡频率随之改变，这样的振荡器称作压控振荡器（VCO 。 压控振荡器的调谐电压 VT 要针对所要求的产品类别及典型应用环境（例如用户提供调谐要 求，在锁相环使用中泵源提供的输出控制电压范围等 ）来选择或设计，不同的压控振荡器， 对调谐电压VT 有不同的要求，一般而言，对调谐线性有较高要求者， VT 选在1-10V ，对宽 频带调谐时，VT 则多选择1-20V 或1-24V 。图1为变容二极管的V — C 特性曲线。 图1变容二极管的V — C 特性曲线 三压控振荡器的基本参数 1工作频率：规定调谐电压范围内的频率范围称作工作频率，通常单位为“ MHZ 或 “GHz 。 2输出功率：在工作频段内输出功率标称值，用 Po 表示。通常单位为“ dBmW 。 3输出功率平稳度：指在输出振荡频率范围内，功率波动最大值，用△ P 表示，通常 单位为“ dBmW 。 4调谐灵敏度：定义为调谐电压每变化1V 时，引起振荡频率的变化量，用 MHz/ △ VT 表示，在线性区，灵敏度最咼，在非线性区灵敏度降低。 5谐波抑制：定义在测试频点，二次谐波抑制 =10Log （P 基波/P 谐波）（dBmw ）。 6推频系数：定义为供电电压每变化1V 时，引起的测试频点振荡频率的变化量，用 MHz/V 表 示。 7相位噪声：可以表述为，由于寄生寄相引起的杂散噪声频谱，在偏移主振 f0为fm 的带内，各杂散能量的总和按fin 平均值+15f0点频谱能量之比，单位为dBC/Hz 相位噪 声特点是频谱能量集中在f0附近，因此fm 越小，相噪测量值就越大，目前测量相噪选定 WV) 0 8 10
课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: 电容三端式振荡器 初始条件： 电容三端式振荡器原理，Multisim软件 要求完成的主要任务: （1）设计任务 根据电容三端式振荡器的原理，设计电路图，并在multisim软件仿真出波形结果。 （2）设计要求 ①正常工作状况时的波形图； ②起振条件的仿真，要求改变偏置电阻、相位电容和电源电压值，再观察起振波形和振荡电压的变化情况。 时间安排： 1、2014 年11月17 日集中，作课设具体实施计划与课程设计报告格式的要求说明。 2、2014 年11月17 日，查阅相关资料，学习基本原理。 3、2014 年11月18 日至2014 年11月20日，方案选择和电路设计。 4、2014 年11月20 日至2014 年11月21日，电路仿真和设计说明书撰写。 5、2014 年11月23 日上交课程设计报告，同时进行答辩。 课设答疑地点：鉴主13楼电子科学与技术实验室。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要 (1) Abstract (2) 1 克拉泼振荡器原理 (3) 1.1 克拉泼振荡器产生的原因 (3) 1.2 克拉泼振荡器电路分析 (3) 1.3 克拉泼振荡器起振条件 (4) 1.3.1 相位条件 (4) 1.3.2振幅条件 (4) 1.4 克拉泼振荡器的振荡频率 (5) 2 克拉泼振荡器仿真分析 (6) 2.1 正常起振的电路图 (6) 2.2改变偏置电阻的仿真 (7) 2.3改变相位电容的仿真 (8) 2.4改变电源大小的仿真 (8) 3 心得体会 (9) 参考文献 (10)
lc压控振荡器实验报告 篇一：实验2 振荡器实验 实验二振荡器 （A）三点式正弦波振荡器 一、实验目的 1. 掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。 2. 通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。 3. 研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。 二、实验内容 1. 熟悉振荡器模块各元件及其作用。 2. 进行LC振荡器波段工作研究。 3. 研究LC振荡器中静态工作点、反馈系数以及负载对振荡器的影响。 4. 测试LC振荡器的频率稳定度。 三、基本原理 图6-1 正弦波振荡器（4.5MHz） 【电路连接】将开关S2的1拨上2拨下， S1全部断开，由晶体管Q3和C13、C20、C10、CCI、L2构成电容反馈三点式振荡器的改进型振荡器——西勒振荡器，电容CCI可用来改变振 荡频率。振荡频率可调范围为：
?3.9799?M??f0??? ? ?4.7079?M? CCI?25p CCI? 5p 调节电容CCI，使振荡器的频率约为4.5MHz 。振荡电路反馈系数: F= C1356 ??0.12 C20470 振荡器输出通过耦合电容C3（10P）加到由Q2组成的射极跟随器的输入端，因C3容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。射随器输出信号Q1调谐放大，再经变压器耦合从J1输出。 四、实验步骤 根据图6-1在实验板上找到振荡器各零件的位置并熟悉各元件的作用。 1. 调整静态工作点，观察振荡情况。 1）将开关S2全拨下，S1全拨下，使振荡电路停振 调节上偏置电位器RA1，用数字万用表测量R10两端的静态直流电压UEQ(即测量振荡管的发射极对地电压UEQ)，使其为5.0V(或稍小，以振荡信号不失真为准)，这时表明振荡管的静态工作点电流IEQ=5.0mA（即调节W1使
双三极管多谐振荡器电路工作原理 双三极管多谐振荡器 电路工作原理 多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振 荡器电路. 电路结构 1.路图 2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳 定状态,而成为无稳电路 3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂 稳态.设Q1饱和,Q2截止. 工作原理 正反馈: Q1饱和瞬间,VC1由+VCC 突变到接近于零,迫使Q2的基极电位VB2瞬间下 降到接近 —VCC,于是Q2可靠截止. 注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的
正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。 2.第一个暂稳态: C1放电: C2充电: 3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截止,Q2饱和. 正反馈: 4.第二个暂稳态: C2放电: C1充电: 5.不断循环往复,便形成了自激振荡 6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C 7.振荡频率: F=1/T=0.7/R2*C 8..波形的改善: 可以同单稳态电路,采用校正二极管电路 下面我们来做一个实验：如图 振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms 此图利用Multisim仿真软件去求出时间与实际的偏差 数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。
课程设计任务书 学生姓名：专业班级：电子1001班指导教师：韩屏工作单位：信息工程学院题目: 高频晶体正弦波振荡器 初始条件： 计算机、Proteus软件、Cadence软件 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、课程设计工作量：2周 2、技术要求： （1）学习Proteus软件和Cadence软件。 （2）设计一个高频晶体正弦波振荡器电路。 （3）利用Cadence软件对该电路设计原理图并进行PCB制版，用Proteus 软件对该电路进行仿真。 3、查阅至少5篇参考文献。按《武汉理工大学课程设计工作规范》要求撰写设计报告书。全文用A4纸打印，图纸应符合绘图规范。 时间安排： 2013.11.11做课设具体实施安排和课设报告格式要求说明。 2013.11.11-11.16学习Proteus软件和Cadence软件，查阅相关资料，复习所设计内容的基本理论知识。 2013.11.17-11.21对高频晶体正弦波振荡器电路进行设计仿真工作，完成课设报告的撰写。 2013.11.22 提交课程设计报告，进行答辩。 指导教师签名：年月日系主任（或责任教师）签名：年月日
目录 目录 (1) 摘要 (2) 一、工作原理说明 (3) 1.1、振荡器概念 (3) 1.2、静态工作点的确定 (3) 1.3、振荡器的起振检查 (4) 二、电路设计 (5) 2.1、正弦波振荡器的设计 (5) 2.2、电路功能的仿真 (7) 2.3、Cadence部分原理图设计 (9) 三、PCB版图设计 (15) 四、心得体会 (18) 五、参考文献 (19)
实验二压控LC 电容三点式振荡器设计及仿真 一、实验目的 1、了解和掌握LC 电容三点式振荡器电路组成和工作原理。 2、了解和掌握压控振荡器电路原理。 3、理解电路元件参数对性能指标的影响。 4、熟悉电路分析软件的使用。 二、实验准备 1、学习LC 电容三点式西勒振荡器电路组成和工作原理。 2、学习压控振荡器的工作原理。 3、认真学习附录相关内容，熟悉电路分析软件的基本使用方法。 三、设计要求及主要指标 1、采用电容三点式西勒振荡回路，实现振荡器正常起振，平稳振荡。 2、实现电压控制振荡器频率变化。 3、分析静态工作点，振荡回路各参数影响，变容二极管参数。 4、振荡频率范围：50MHz~70MHz，控制电压范围3~10V。 5、三极管选用MPSH10（特征频率最小为650MHz，最大IC 电流50mA，可 满足频率范围要求），直流电压源12V，变容二极管选用MV209。 四、设计步骤 1、整体电路的设计框图
整个设计分三个部分，主体为LC 振荡电路，在此电路基础上添加压控部分，设计中采用变容二极管MV209 来控制振荡器频率，由于负载会对振荡电路的 频 率产生影响，所以需要添加缓冲器隔离以使振荡电路不受负载影响。 2、LC 振荡器设计 首先应选取满足设计要求的放大管，本设计中采用MPSH10 三极管，其特征频率f T=1000MHz。LC 振荡器的连接方式有很多，但其原理基本一致，本实验中采用电容三点式西勒振荡电路的连接方式，该振荡电路在克拉泼振荡电路的基础上进行了细微的改良，增加了一个与电感L 并联的电容，主要利用其改变频率而不对振荡回路的分压比产生影响的特点。电路图如下所示：
三点式正弦波振荡器 一、实验目的 1、 掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计 算。 2、 通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影 响。 3、 研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。 二、实验内容 1、 熟悉振荡器模块各元件及其作用。 2、 进行LC 振荡器波段工作研究。 3、 研究LC 振荡器中静态工作点、反馈系数以及负载对振荡器的影响。 4、 测试LC 振荡器的频率稳定度。 三、实验仪器 1、模块 3 1块 2、频率计模块 1块 3、双踪示波器 1台 4、万用表 1块 四、基本原理 实验原理图见下页图1。 将开关S 1的1拨下2拨上， S2全部断开，由晶体管N1和C 3、C 10、C 11、C4、CC1、L1构成电容反馈三点式振荡器的改进型振荡器——西勒振荡器，电容CCI 可用来改变振荡频率。 ) 14(121 0CC C L f += π 振荡器的频率约为4.5MHz （计算振荡频率可调范围） 振荡电路反馈系数 F= 32.0470 220220 3311≈+=+C C C 振荡器输出通过耦合电容C 5（10P ）加到由N2组成的射极跟随器的输入端，因C 5容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。射随器输出信号经
N3调谐放大，再经变压器耦合从P1输出。 图1 正弦波振荡器（4.5MHz ） 五、实验步骤 1、根据图1在实验板上找到振荡器各零件的位置并熟悉各元件的作用。 2、研究振荡器静态工作点对振荡幅度的影响。 （1）将开关S1拨为“01”，S2拨为“00”，构成LC 振荡器。 （2）改变上偏置电位器W1，记下N1发射极电流I eo (=11 R V e ，R11=1K)（将万用表红 表笔接TP2，黑表笔接地测量V e ），并用示波测量对应点TP4的振荡幅度V P-P ，填于表1中，分析输出振荡电压和振荡管静态工作点的关系，测量值记于表2中。 3、测量振荡器输出频率范围 将频率计接于P1处，改变CC1，用示波器从TP8观察波形及输出频率的变化情况，记录最高频率和最低频率填于表3中。 六、实验结果 1、步骤2振荡幅度V P-P 见表1.
晶体振荡器与压控振荡器 一、实验目的： 1．掌握高频电子电路的基本设计能力及基本调试能力，并在此基础上设计并联变换的晶体正弦波振荡器。 2．比较LC振荡器和晶体振荡器的频率稳定度。 二、实验内容： 1．熟悉振荡器模块各元件及其作用。 2．分析与比较LC振荡器与晶体振荡器的频率稳定度。 3．改变变容二极管的偏置电压，观察振荡器输出频率的变化。 三、基本原理： 1.下图是石英晶体谐振器的等效电路： 图中C0是晶体作为电介质的静电容，其数值一般为几个皮法到几十皮法。L q、C q、r q是对应于机械共振经压电转换而呈现的电参数。r q是机械摩擦和空气阻尼引起的损耗。由图3-1可以看出，晶体振荡器是一串并联的振荡回路，其串联谐振频率f q和并联谐振频率f0分别为 f q=1/2πLqCq，f0= f q Co 1 Cq/ 图1 晶体振荡器的等效电路 当W＜W q或W> W o时，晶体谐振器显容性；当W在W q和W o之间，晶体谐振器等效为一电感，而且为一数值巨大的非线性电感。由于Lq很大，即使在W q处其电抗变化率也很大。其电抗特性曲线如图所示。实际应用中晶体工作于W q~W o之间的频率，因而呈现感性。
图2 晶体的电抗特性曲线 设计内容及要求 2 并联型晶体振荡器 图3 c-b型并联晶体振荡器电路 图 4 皮尔斯原理电路图 5 交流等效电路
C3用来微调电路的振荡频率，使其工作在石英谐振器的标称频率上，C1、C2、C3串联组成石英晶体谐振器的负载电容C L上，其值为 C L=C1C2C3/(C1C2+C2C3+C1C3) C q/ (C0+C L)<<1 3.电路的选择： 晶体振荡电路中，与一般LC振荡器的振荡原理相同，只是把晶体置于反馈网络的振荡电路之中，作为一感性元件，与其他回路元件一起按照三端电路的基本准则组成三端振荡器。根据实际常用的两种类型，电感三点式和电容三点式。由于石英晶体存在感性和容性之分，且在感性容性之间有一条极陡峭的感抗曲线，而振荡器又被限定在此频率范围内工作。该电抗曲线对频率有极大的变化速度，亦即石英晶体在这频率范围内具有极陡峭的相频特性曲线。所以它具有很高的稳频能力，或者说具有很高的电感补偿能力。因此选用c-b型皮尔斯电路进行制作。 图 6 工作电路 4.选择晶体管和石英晶体 根据设计要求，
目录 1 引言 (2) 2 振荡器的原理 (5) 2.1 振荡器的功能、分类与参数 (5) 2.2 起振条件 (9) 2.3 压控振荡器的数学模型 (10) 3 利用ADS仿真与分析 (11) 3.1 偏置电路的的设计 (12) 3.2 可变电容VC特性曲线测试 (13) 3.3 压控振荡器的设计 (15) 3.4 压控振荡器相位噪声分析 (18) 3.5 VCO振荡频率线性度分析 (23) 4 结论 (24) 致谢 (25) 参考文献 (25)
压控振荡器的设计与仿真 Advanced Design System客户端软件设计 电子信息工程（非师范类）专业 指导教师 摘要：ADS可以进行时域电路仿真，频域电路仿真以及数字信号处理仿真设计，并可对设计结果进行成品率分析与优化，大大提高了复杂电路的设计效率。本论文运用ADS仿真软件对压控振荡器进行仿真设计，设计出满足设计目标的系统，具有良好的输出功率，相位噪声性能及震荡频谱线性度。本论文从器件选型开始，通过ADS软件仿真完成了有源器件选型，带通滤波器选型，振荡器拓扑结构确定，可变电容VC特性曲线，瞬态仿真及谐波平衡仿真。实现了准确可行的射频压控振荡器的计算机辅助设计。关键字：压控振荡器，谐波平衡仿真，ADS 1 引言 振荡器自其诞生以来就一直在通信、电子、航海航空航天及医学等领域扮演重要的角色，具有广泛的用途。在无线电技术发展的初期，它就在发射机中用来产生高频载波电压，在超外差接收机中用作本机振荡器，成为发射和接收设备的基本部件。随着电子技术的迅速发展，振荡器的用途也越来越广泛，例如在无线电测量仪器中，它产生各种频段的正弦信号电压:在热加工、热处理、超声波加工和某些医疗设备中，它产生大功率的高频电能对负载加热;某些电气设备用振荡器做成的无触点开关进行控制;电子钟和电子手表中采用频率稳定度很高的振荡电路作为定时部件等。尤其在通信系统电路中，压控振荡器(VCO)是其关键部件，特别是在锁相环电路、时钟恢复电路和频率综合器电路等更是重中之重，可以毫不夸张地说在电子通信技术领域，VCO几乎与电流源和运放具有同等重要地位。 人们对振荡器的研究未曾停止过。从早期的真空管时代当后期的晶体管时代，无论是理论上还是电路结构和性能上，无论是体积上还是制作成本上无疑都取得了飞跃性的
第八章 脉冲波形的产生与整形 在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。 本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。 8.1 集成555定时器 555定时器是一种多用途的单片中规模集成电路。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。 目前生产的定时器有双极型和CMOS 两种类型，其型号分别有NE555（或5G555）和C7555等多种。通常，双极型产品型号最后的三位数码都是555，CMOS 产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。 一般双极型定时器具有较大的驱动能力，而CMOS 定时电路具有低功耗、输入阻抗高等优点。555定时器工作的电源电压很宽，并可承受较大的负载电流。双极型定时器电源电压范围为5～16V ，最大负载电流可达200mA ；CMOS 定时器电源电压变化范围为3～18V ，最大负载电流在4mA 以下。 一． 555定时器的电路结构与工作原理 1．555定时器内部结构： （1）由三个阻值为5k Ω的电阻组成的分压器； （2）两个电压比较器C 1和C 2： v +＞v －，v o =1； v +＜v －，v o =0。 （3）基本RS 触发器； （4）放电三极管T 及缓冲器G 。 2．工作原理。 当5脚悬空时，比较器C 1和C 2的比较电压分别为cc V 32和cc V 3 1 。 （1）当v I1>cc V 32，v I2>cc V 31 时，比较器 C 1输出低电平，C 2输出高电平，基本RS 触发 器被置0，放电三极管T 导通，输出端v O 为低电平。 （2）当v I1
高频电子线路课程设计报告设计题目：LC正弦波振荡器的设计 2014年1月10日
目录 一、设计任务与要求 (1) 二、设计方案 (1) 2.1电感反馈式三端振荡器 (1) 2.2电容反馈式三端振荡器 (2) 2.3克拉波电路振荡器 (3) 2.4西勒电路振荡器 (4) 三、设计内容 (5) 3.1LC振荡器的基本工作原理................................................ . (5) 3.2西勒电路原理图及分析 (6) 3.2.1振荡原理 (7) 3.2.2静态工作点的设置 (7) 3.3西勒振荡器原理图 (8) 3.4 仿真结果与分析 (8) 3.4.1软件简介 (8) 3.4.2进行仿真 (9) 3.4.3仿真结果分析 (11) 四、总结 (11) 五、主要参考文献 (13)
一、设计任务与要求 在本课程设计中，为了熟悉《高频电子线路》课程，着眼于LC正弦波振荡器的分析和研究。通过对电感反馈式三端振荡器（哈特莱振荡器）、电容反馈式三端振荡器（考毕兹振荡器）以及改进型电容反馈式振荡器（克拉波电路和西勒电路）的分析、对比和讨论，以达到课程设计的目的和要求。在课程设计中，为了学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim11.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。 本课程设计中要求设计的正弦波振荡器能够输出稳定正弦波信号，输出频率可调范围为10~20MHz。本设计中所涉及的仿真电路是比较简单的。但通过仿真得到的结论在实际的类似电路中有很普遍的意义。 二、设计方案 通过对高频电子线路相关知识的学习，我们知道LC正弦波振荡器主要有电感反馈式三端振荡器、电容反馈式三端振荡器以及改进型电容反馈式振荡器（克拉波电路和西勒电路）等。其中互感反馈易于起振，但稳定性差，适用于低频，而电容反馈三点式振荡器稳定性好，输出波形理想，振荡频率可以做得较高。由所学知识可知，西勒电路具有该电路频率稳定性非常高，振幅稳定，频率调节方便，适合做波段振荡器等优点。所以在本设计中拟采用并联改进型的西勒电路振荡器。 下面对几种振荡器进行分析论证： 2.1电感反馈式三端振荡器 电感三点式振荡器又称哈特莱振荡器，其原理电路如图所示:
555时基电路构成的压控振荡器 摘要：555电路是集模拟电路和数字电路于一体的集成电路，是在上世纪70年代，为制作定时器而被设计制造的。该电路具有灵活的引出端脚，使用者尽用其能，将其广泛运用于电子行业的各个领域内，并且该电路在科研、仪表、测量、控制等诸多领域内也得到了广泛的应用。本文主要从原理和应用两个方面讲述由555无稳态多谐振荡器电路构成的压控振荡器。 关键词： 1、引言 如今，555时基电路得到如此广泛的应用，这得益于该电路本身独特的优越性。按照555电路的应用特点，以数字电路的分类方法作为基本方式，可将其分为：多谐振荡器的应用方式、单稳态电路的应用方式、双稳态（R-S触发器）电路的应用方式以及施密特电路的应用方式。本文要讨论的压控振荡器是一种结构特殊的多谐振荡器，全称为电压控制的多谐振荡器，简称VCO。由555电路构成的压控振荡器具有电路简单、成本低、产生脉冲波形的线性度好等特点，因此压控振荡器电路在锁相技术、A/D转换、脉冲调制及遥测技术中有广泛的用途，是一种十分重要的电路。. 2、555电路原理图]1[ 图1、原理电路图
整个原理电路图有5个部分组成，这5个部分可以分为三大部分进行解释：（1）分压器与比较器 三个等值电阻（每个5KΩ）串联进行分压，将电源电压分别分压为U CC/3和2U CC/3。其中2U CC/3加至电压比较器A1的同相输入端，作为它的参考电压；U CC/加之电压比较器A2的反相输入端，作为它的参考电压。A1、A2是由两个差分电路组成的电压比较器，相当于两个运算放大器的输入电路。这两个参考电压决定了555电路的输入特性。 上述原理电路图有两个输入端，分别称为触发端（TR、2脚）和阀值端（TH、6脚），它们分别是A2的同相输入端和A1的反相输入端。根据电压比较器的工作原理：当对输入端2脚上加上低于U CC/3的输入电压时，比较器A2输出低电平；当加上高于U CC/3的输入电压时，A2输出高电平。对于输入端6脚，当对其加上低于2U CC/3的输入电压时，A1输出高电平；当对其加上高于2U CC/3的输入电压时，A1输出低电平。 （2）基本R-S触发器]1[ 在数字电路中，触发器分为同步R-S触发器和基本R-S触发器，555电路中使用 是基本R-S触发器。这种触发器由两个非门交叉连接组成，它的特点是需要低电平触发，即只有在输入端加以低电平或负脉冲，触发器才能翻转。 它的逻辑功能是：当R=0，S=1时，不管触发器原来是什么状态，都会被置成低电平0的状态；当R=1,S=0时，触发器被置成高电平1的状态；当R=1,S=1时，触发器保持原状态不变；当R=0,S=0时，触发器的状态不定，不过这种状态是不允许出现的，也是不可能出现的。 （3）输出级]2[ 为了提高555电路带负载的能力，使其能够直接驱动一定功率的负载，并且隔离负载对定时器的影响，在它的R-S触发器之后加入了一级输出级G3。该输出级G3将R-S 触发器的输出电平进行反相，并同时给予一定的功率放大后输出，这就使得555电路可以直接驱动小型继电器、扬声器等。 （4）放电电子开关]3[ 在由555电路组成的定时定路及各类触发器和振荡器中，它们的工作状态都和电容器的充、放电有关。例如在定时电路中，通常把上比较器的输入端TH（6脚）接到只电容C的正极。这个电容又通过一只串联电阻R接到电源的正极。工作时，电源通过电阻R向电容C充电，当电容充电使其电压达到阀值电平后，比较器A1输出低电平，触发器R-S翻转，它的输出端变为高电平，经过一级反相器反相为低电平后作为一种控制信号输出，实现对电路的一种工作状态的控制。 ( 5 ) 555定时器的基本功能]4[ ①R=0，无论其他输入为何值（用×表示），必有Q=1，U O为低电平0，T D饱和导通，故R端称为置0端或复位端。 ②R=1，U TH>2U CC/3、U TR>U CC/3时，U O1为低电平，U O2为高电平，使Q=1、
实验二：LC与晶体振荡器 一．实验目的 1．熟悉电子元器件和高频电子线路实验系统。 2．掌握电容三点式LC振荡电路的基本原理，熟悉其各元件功能。 3．熟悉静态工作点IEQ对振荡器振荡幅度和频率的影响。 4．熟悉LC谐振回路的电容变化对振荡器振荡频率的影响。 二．实验预习要求 1．做本实验时应具备的知识点： * 三点式LC振荡器 * 克拉泼电路 * 静态工作点值对振荡器工作的影响 2．做本实验时所用到的仪器： * LC与晶体振荡模块实验板 * 双踪示波器 * 频率计 * 万用表 三．实验电路原理 1．概述 ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。ＬＣ振荡器是指振荡回路是由ＬＣ元件组成的。从交流等效电路可知：由ＬＣ振荡回路引出三个端子，分别接振荡管的三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器。如果反馈电压取自分压电感，则称为电感反馈ＬＣ振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈ＬＣ振荡器或电容三点式振荡器。 在几种基本高频振荡回路中，电容反馈ＬＣ振荡器具有较好的振荡波形和稳定度，电路形式简单，适于在较高的频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百ＭＨＺ～ＧＨＺ。 2．LC振荡器的起振条件 一个振荡器能否起振，主要取决于振荡电路自激振荡的两个基本条件，即：振幅起振、平衡条件和相位平衡条件。 3．C振荡器的频率稳定度 频率稳定度表示：在一定时间、或一定温度、电压等变化范围内振荡频率的相对变化程度，常用表达式：Δf０／f０来表示（f０为所选择的测试频率；Δf０为振荡频率的频率误差，Δf０＝f０２－f０１；f０２和f０１为不同时刻的f０），频率相对变化量越小，表明振荡频率的稳定度越高。由于振荡回路的元件是决定频率的主要因素，所以要提高频率稳定度，就要设法提高振荡回路的标准性，除了采用高稳定和高Q值的回路电容和电感外，其振荡管可以采用部分接入，以减小晶体管极间电容和分布电容对振荡回路的影响，还可采用负温度系数元件实现温度补偿。 4、LC振荡器的调整和参数选择 以实验采用的改进型电容三点振荡电路（西勃电路）为例 （1）静态工作点的调整 合理选择振荡管的静态工作点，对振荡器工作的稳定性及波形的好坏，有一定的影响，偏置电路一般采用分压式电路，如实验电路图１２－１所示。
广州大学学生实验报告 院（系）名称 物理与信息工程系 班别 姓名 专业名称 学号 实验课程名称 模拟电路实验 实验项目名称 RC 串并联网络（文氏桥）振荡器 实验时间 实验地点 实验成绩 指导老师签名 【实验目的】 1.进一步学习RC 正弦波振荡器的组成及其振荡条件。 2.学会测量、调试振荡器。 【实验原理】 从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R 、C 元件组成选频网络，就称为RC 振荡器， 一般用来产生1Hz ～1MHz 的低频信号。 RC 串并联网络（文氏桥）振荡器 电路型式如图6－1所示。 振荡频率 RC 21 f O π= 起振条件 |A &|＞3 电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。 图6－1 RC 串并联网络振荡器原理图 注：本实验采用两级共射极分立元件放大器组成RC 正弦波振荡器。 【实验仪器与材料】 模拟电路实验箱 双踪示波器 函数信号发生器 交流毫伏表 万用电表 连接线若干
【实验内容及步骤】 1.RC 串并联选频网络振荡器 （1）按图6－2组接线路 图6－2 RC 串并联选频网络振荡器 （2）接通RC 串并联网络，调节R f 并使电路起振，用示波器观测输出电压u O 波形，再细调节R f ，使获得满意的正弦信号，记录波形及其参数，即，测量振荡频率，周期并与计算值进行比较。 （3） 断开RC 串并联网络，保持R f 不变，测量放大器静态工作点，电压放大倍数。 （4）断开RC 串并联网络，测量放大器静态工作点及电压放大倍数。（输入小信号：f=1KHz,峰峰值为100mV 正弦波）用毫伏表测量u i 、u 0 就可以计算出电路的放大倍数。 （5）改变R 或C 值，观察振荡频率变化情况。 将RC 串并联网络与放大器断开，用函数信号发生器的正弦信号注入RC 串并联网络，保持输入信号的幅度不变（约3V ），频率由低到高变化，RC 串并联网络输出幅值将随之变化，当信号源达某一频率时，RC 串并联网络的输出将达最大值（约1V 左右）。且输入、输出同相位，此时信号源频率为 2πRC 1 f f ο== 【实验数据整理与归纳】 （1）静态工作点测量 U B （V ） U E （V ） U C (V) 第一级 2.48 2.96 4.66 第二级 0.84 11.51 1.01 （2）电压放大倍数测量： u i (mV) u o (V) Av 788 2.80 3.60
