多功能抓取机械手臂的设计毕业设计

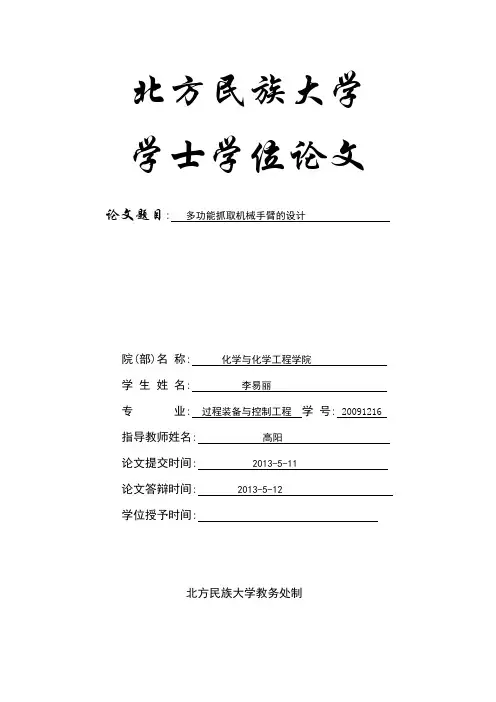

北方民族大学学士学位论文论文题目:多功能抓取机械手臂的设计
院(部)名称:化学与化学工程学院
学生姓名:李易丽
专业:过程装备与控制工程学号: 20091216 指导教师姓名:高阳
论文提交时间: 2013-5-11 论文答辩时间: 2013-5-12 学位授予时间:
北方民族大学教务处制
摘要
多功能机械手臂主要用于钥匙、手机、钱包、塑料瓶等物品落入马桶等狭小空间的夹取。它集抓取物体、照明和图像采集的多重功能，能轻便，经济，高效实现掉落物体的抓取工作，特别适于直管道的掏取工作。
为了实现以上功能，本设计进行相应传动机构设计（螺纹传动），抓取机构设计计算（四杆机构），蓄电照明系统的设计，图像采集系统的设计等任务，完成三维建模及机构运动仿真，绘出多功能机械手臂的装配图，零部件图。
关键词：机械手臂；螺纹传动；四杆机构；蓄电照明；图像采集
ABSTRACT
Multi-function mechanical hand is mainly used to the clip the keys, cell phone, wallet, plastic bottle and other items falled into narrow space, such as the toilet. It can grab objects, light and get image acquisition and so on. It is economic, efficient to pick up the falling objects, especially for which fall into straight pipe.
In order to achieve the above functions, need to design the corresponding transmission mechanism (screw drive), grasping mechanism (four bar linkage) , storage electric lighting system and image acquisition system ,complete the tasks such as the complete 3 d modeling and motion simulation, and draw multi-function mechanical arm assembly drawing, parts drawing.
Keywords: Mechanical arm ；Transmission of the whorl；Four-bar mechanism；
Storage electric lighting；Image acquisition
目录
第1章绪论 (2)
1.1选题的目的和意义 (2)
1.1.1 目的 (2)
1.1.2 意义 (2)
1.2本课题的任务要求和设计内容 (2)
1.2.1任务要求 (2)
1.2.2设计内容 (3)
1.3 设计方案 (3)
1.3.1设计参数 (3)
1.3.2设计方案说明 (3)
1.3.3结构简图及简单运动分析 (4)
第2章机械设计 (6)
2.1 夹持器的设计 (6)
2.1.1计算自由度 (6)
2.1.2机构设计 (6)
2.1.3基本位置确定 (7)
2.1.4机构的运动分析 (7)
2.1.5受力分析 (8)
2.1.6结构尺寸的确定 (11)
2.1.7强度校核 (15)
2.1.8连接用的销钉的选型和强度校核
(16)
2.2 直管段的设计 (17)
2.2.1选材 (17)
2.2.2尺寸的确定 (17)
2.3传动机构的设计 (19)
2.3.1方案比较 (19)
2.3.2传动机构设计 (21)
2.3.3 机构的尺寸设计 (21)
第4章电路的选型设计 (25)
4.1照明系统的选型设计 (25)
4.2图像采集系统的选型设计 (25)
第5章辅助件的选型设计 (26)
5.1爪子橡胶套 (26)
5.2 手机固定夹 (26)
5.3 牵引绳选择 (27)
总结 (30)
致谢 (31)
参考文献 (32)
第1章绪论
1.1选题的目的和意义
1.1.1 目的
在生活中，我们常常会遇到这样的问题：手机、钥匙等掉落于厕所等狭小空间；窗台边掉落的衣服等，这时我们就希望有那么一个工具可以实现小空间、小物体的抓取功能。本设计就以这个为目的，设计一台多功能抓取机械手臂。实地调查学校的马桶、管道、狭小空间，确定有关设计参数。同时配备相应的照明设备和图像采集设备，实现快速高效的抓取工作。
1.1.2 意义
随着科技的发展，机器人技术和产品虽随着不断的发展，其也不再局限于传统的制造业和工业，而慢慢普及与生活。机械手是机器人研究领域中的重要部分之一，对其进行研究与创新，能够促进机器人技术的发展和提高人们的生活质量和经济水平。
1.2本课题的任务要求和设计内容
1.2.1任务要求
实地调查学校的马桶、管道、狭小空间，设计一台多功能抓取机械手臂，其可以实现要是、手机、钱包、塑料瓶等物品的抓取功能。同时配备相应的照明设备和图像采集设备，实现快速高效的抓去工作。相应设计要进行传动机构设计计算、抓取机构设计计算、蓄电照明系统设计、图形采集系统的设计等任务，在此基础上完成机械手臂的三维建模及机构运动仿真，完成装配图和相应零部件图纸绘制工作。
1.2.2设计内容
本设计主要内容包括传动装置设计计算，抓取机构设计计算，照明系统设计，图像采集系统设计等。实现多功能抓取机械手臂的三维建模和机构运动仿真，在此基础上完成整机的优化设计。
1.3 设计方案
1.3.1设计参数
根据机械原理、机械设计、人机工程等原理，自行选取相应的设计参数进行设计产品.
通过实地调查和抓取对象（手机、钥匙、钱包、塑料瓶等）的分析确定其设计参数为：
最大工作长度：1200~1500mm；
爪子最大张口：≤100mm；
抓取重量：≤500g；
电路要防水设计，机构选材要考虑腐蚀性；
选用微型摄像头，选用Led灯照明，可进行选型设计；
工作温度：5—40o；
传动机构：螺纹传动机构。
1.3.2设计方案说明
1)小型化：所要设计的机械手臂的抓取对象是手机、钥匙、水瓶等重量不
是很重的对象，由此可以设计成小型的抓取手臂。
2)爪子结构：结构简单，粘贴摩擦粗糙面或者塑料套增大摩擦系数。
3)爪子的工作原理：利用螺纹机构，通过螺纹的移动牵引着绳子往上移动
从而达到抓取的作用。
4)设计蓄电照明：由于工作空间，常常为暗道，故设计蓄电照明很有必要。
照明可以选择led灯，其亮度可以通过选择数量来实现，蓄电池提供能
