罗兰斯宝基坑支护工程
设计总说明
一、工程概况拟建项目位于南山区科技园高新中区西片区，深圳大学、深南大道北，西临深圳大族激光中心科技大厦、腾讯大厦，东邻深圳丹琪时装有限公司，北至麻岭社区居委会，总用地面积11083 平方米。拟建一栋超高层甲级写字楼，高度大于300m约70层，地下室5层。
基坑支护面积约11083吊，周长约427m基坑深度为23.0m。
二、设计依据
1 、汉京中心(暂定名)工程详细勘察阶段岩土工程勘察报告，广东有色工程勘
察设计院，2012.01 ；
2、汉京中心(暂定名)项目岩土工程勘察报告补充勘察，深圳市工勘岩土工程
有限公司，2012.05；
3、深圳市基坑支护技术规范(SJG05-2011) ；
4、建筑基坑支护工程技术规程( DBJ/T 1 5-20-97 )；
5、建筑基坑支护技术规程( JGJ120-99)；
6、混凝土结构设计规范(GB 50010-2010) ；
7、喷射混凝土支护技术规范( GB50086-2001);
8、建筑桩基技术规范( JGJ94-2008)；
9、建筑地基基础设计规范( DB5007-2002)；
11 、混凝土结构工程施工及验收规范( GB50204-2002)；
12、汉京中心(暂定名)基坑支护设计招标文件，深圳市罗兰斯宝物业发展
有限公司，2012.03 ；
13、汉京中心(暂定名)基坑支护设计招标答疑，深圳市罗兰斯宝物业发展
有限公司，2012.03 ；
14、关于汉京中心基坑支护设计招标文件的补充说明，2012.06.01 ：
15、深圳市建筑工程质量监督总站对本基坑支护第一版施工图提出的相关意见，2012.11 ：
16、现场踏勘以及本公司多年类似工程设计及施工经验。
三、工程地质条件
本场地东侧为足球练习场，南侧为深南大道，西侧为科技中一路、深圳大族激光中心科技大厦及腾讯大厦，北临帝景园住宅小区。场地所在区域原始地貌为低台地
间冲积平原。经平整后场地内现状地形较为平坦，杂草丛生，现状地面标高25.05 ?26.02m。
场地的地层分为第四系人工堆积层(Q4m)第四系海冲积层(Q4m+a)第四系残积层(Q1)及下伏燕山期中粗粒花岗岩(丫53)其主要岩性特征分述如下：1 、人工堆积层( Q4ml) 填土岩土成分复杂，性质不均，按其组合成分可分为杂填土及素填土两种；
10、建筑基坑工程监测技术规范( GB50497-2009)；根据地质调查及钻探成果，该层堆填年限较长
杂填土（地层编号①1）:杂色，主要由含砾粘土、砼块、碎石回填形成，稍湿，稍密，含生活垃圾。场地内普遍分布。层厚1.50?9.40m,平均厚度为5.02m; 层底标咼15.76?24.41m。素填土（地层编号①2 ）：褐黄色等，以回填残积土为主，可塑?坚硬，含大量砂粒，具一定固结史。场地内普遍分布。层厚 1.60?14.80m,平均厚度为8.06m; 层底标高6.55?18.70m。根据附表5《标准贯入试验成果汇总统计表》及工程经验，本层土承载力特征值的建议值为f ak=130kP& 2、海冲积层（Q4m+al）
淤泥质粘土（地层编号②1）:灰黑色，软塑?可塑，含腐殖质，有臭味，局部具一定固结度。分布与场地东北部。层厚0.60?3.40m,平均厚度为1.74m;层顶标高12.43?18.70m;层底标高9.33?17.14m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为 f ak=90kPa。
砾砂（地层编号②2）：灰白色、褐黄色，饱和，中密为主，石英质，分选性好，级配一般，粘粒含量较高，局部夹粘性土及粉细砂薄层。主要分布与场地东半部，局部呈透镜体状分布。层厚0.00?9.50m,平均厚度为4.42m;层顶标高9.95?17.14m;层底标高4.43?13.36m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为f ak=220kPa。
粘土（地层编号②3）：褐黄色，可塑，土质均匀。仅小范围分布于场地东南角附近。层厚0.90?2.70m,平均厚度为1.80m;层顶标高14.16?15.95m;层底标高11.46?15.05m。根据标准贯入试验成果及工程经验，本层土承载力特征值的建议值为f ak=180kPs b 3、第四系残积层（Q1）
砂质粘性土（地层编号③1）:褐黄色、褐红色，可塑-坚硬，含5-15%石英砂粒，由下伏花岗岩风化残积而成。主要分布与场地中部及东北部。层厚
2.8 0?
16.00m,平均厚度为6.86m;层顶标高-1.65?13.36m;层底标高-8.34?7.43m。本层土承载力特征值的建议值为f ak=200kPa。
砾质粘性土（地层编号③2）：灰白色、褐黄色、褐红色等，可塑-坚硬，约含30%石英砂砾，由下伏花岗岩风化残积而成。场地内普遍分布。层厚2.10?22.00m, 平均厚度为9.95m;层顶标高0.25?16.37m;层底标高-8.20?8.27m。本层土承载力特征值的建议值为f ak=250kPs。
4、燕山期（丫53）
肉红色夹灰白色及灰黑色斑点，中粗粒结构，块状构造，主要成分为石英、长石、云母，按风化程度可分为④1全风化花岗岩、④2强风化花岗岩、④ 冲等风化花岗岩、④4微风化花岗岩4个亚层，其中分述如下：
（1）全风化花岗岩（地层编号④1）：黄褐色、褐红色等，岩芯呈土状，除
石英外其它矿物均已风化成坚硬土状，原岩结构完全破坏。场地内普遍分布。层厚1.80?17.50m,平均厚度8.14m,层顶标高-8.34?8.27m。本层土承载力特征值的建议值为f ak=360kPs b
（2）强风化花岗岩（地层编号④2）：褐黄色、褐红色，岩芯多呈密实砂砾
状，
偶夹碎石状强风化块。场地内普遍分布，层厚0.40?24.80m,平均厚度7.72m,
层顶标高-16.34?-0.59m。根据标准贯入试验成果，本层承载力特征值的建议值为f ak=600kPa
（3）中等风化花岗岩（地层编号④3）：肉红色夹灰白色，花岗结构，块状构造，节理、裂隙很发育，裂隙面铁锰质浸染严重，主要矿物成分为石英及长石、
云母，RQD=50%岩体较破碎，取岩样11组，剔除离散性较大数据4组，岩石饱和单轴抗压强度为18.4~55.7MPa,标准值为24.7MPa岩质较硬，岩体基本质量等级分类为W类。场地内普遍分布，层厚0.50?18.00m,平均厚度4.11m，层顶标高-30.12?-2.64m。本层承载力特征值的建议值为f ak=2000kPa。
(4)微风化花岗岩(地层编号④4):肉红色夹灰白色，花岗结构，块状构造，节理、裂隙很发育，裂隙面铁锰质浸染严重，主要矿物成分为石英及长石、云母，RQD=90%岩体较完整，局部较破碎；取岩样9组，岩石饱和单轴抗压强度为58.1~138.4MPa,标准值为91.3MPa,岩质坚硬，岩体基本质量等级总体分类为皿类。场地内普遍分布，最大揭示厚度 6.90m,层顶标高-34.32?-4.86m。本层承
载力特征值的建议值为f ak=8000kPs。
四、水文地质及不良地质简况
第四系孔隙水主要由大气降水补给，通过地下径流向西北方向排泄，地下水渗流方向总体为由东南向西北方向。基岩裂隙水含水性主要受基岩条件(主要是节理裂隙的发育及贯通程度)和上覆地层岩性条件的限制和影响。
根据钻探揭露、现场调查和区域地质资料，本场地地质构造较简单，未见断裂构造通过。未发现影响场地稳定的泥石流、溶洞、滑坡、崩塌、塌陷等不良地质作用。场地存在饱和砾砂层，经判定仅局部存在液化现象，液化等级为轻微。
五、基坑支护方案
1、基坑安全等级及设计条件
根据本基坑开挖深度(23.0m)以及周边环境情况，基坑支护安全等级定为一级。
锚索施工时应注意进行避让，避免损毁管线。
基坑周边荷载：在距基坑2m范围内不得堆载，5m范围内的堆载不得超过
20kPa,不得有超载车辆通行。
基坑安全使用年限：12个月。
2、设计选用的岩土计算参数
基坑支护设计参数建议值表表1
、支护结构
本基坑工程主要采用角撑与桩锚支护体系，截水帷幕主要采用三管旋喷桩进行截水，支护桩直径采用1200mm间距1600mm三管旋喷桩直径采用1000mm 间距1600mm
(1)基坑北侧
①基
场地周边帝景苑小区小区道路以及科技中一路存在较多地下管线，支护桩及
坑西北角距离帝景苑天然基坑最近，为更好的控制变形，本工程段
采用
场地周边帝景苑小区小区道路以及科技中一路存在较多地下管线，支护桩及
+角撑结构进行支护六、施工分项说明
②基坑北侧中部地段距帝景园天然地基较近，坑顶采用土钉墙支护方式进行土体卸载，坑顶以下采用双排桩+锚索方式进行支护，以满足基坑稳定性及变形控制要求。
③基坑东北角土层性状较差，为满足基坑稳定以及变形控制要求，在此段采用采用排桩+角撑结构进行支护。
(2)基坑东侧
基坑东侧有较大空间，周围都是空地，且无管线分布，坑顶采用土钉墙支护方式进行土体卸载，坑顶以下米用排桩+角撑结构进行支护。
(3)基坑南侧
基坑南侧紧邻深南大道绿化带，无放坡空间。综合技术以及经济等因素，南侧基坑顶部米用复合土钉墙方式进行支护。基坑东南角与西南角米用排桩+ 角撑结构进行支护，基坑南侧中部地段采用桩锚方式进行支护。
(4)基坑西侧
基坑西侧邻近科技中路，基坑顶部采用复合土钉墙方式进行支护，坑顶以下采排桩+角撑方式进行支护。且在基坑西侧，管线遍布，支护红线内有部分雨水管，施工中需根据管线实际埋深情况，适当调整锚索入射角，以保证基坑施工过程中管线的安全与稳定。
基坑支护施工过程中，应先施工支护排桩，在角撑施工前，角撑的平面布置以及立柱位置需根据工程桩施工图中的工程桩定位进行适当调整，角撑施工时按最新的平面布置图施工，以确保支撑与工程桩施工不产生矛盾。
1、场地排水系统
本基坑主要采用封闭的截水帷幕进行截水，坑顶、坑底设排水沟，坑顶、坑底设集水井，汇入市政管道前设沉砂池。
(1)基坑周边封闭的截水帷幕。
(2)排水沟：坑底设置一圈排水沟，坑顶根据现场实际情况设置。坑底排水沟汇集坑内积水，坑顶排水沟拦截坡顶雨水，并用于接受坑底抽水。坑顶排水沟以明沟形式排泄，基坑顶四周排水沟范围以内采用挂网喷砼以防地表水渗入。
(3)集水井：基坑底部及顶部每隔25~ 30m设置一个集水井以汇集坑顶、坑底排水沟排出的地表水和地下水。排入市政管道的集水井前设应做三级消力沉砂池。
2、支护桩
(1)支护桩直径1200mm间距1600mm支护桩嵌固深度为9m (10m),桩顶设1.2m x 0.8 (1.0 ) m冠梁。支护桩采用旋挖桩，桩身砼强度等级为C30级水下商品砼，冠梁砼强度等级为C30级商品砼；
(2)桩芯混凝土灌注高度应比设计桩顶高程高出500mm在冠梁施工前，将桩顶浮浆凿除干净；
(3)桩位允许偏差5cm,桩身垂直度偏差不大于1%主筋间距偏差不大于
10mm箍筋间距偏差不大于20mm钢筋笼长度偏差不大于100mm钢筋笼直径偏差不大于10mm孔底沉渣厚度不大于200mm施工应满足《建筑桩基技术规范JGJ94-2008》的规定。
(4) 钢筋保护层50mm桩身主筋连接可采用焊接或机械式套筒连接，并满
(5)冠梁施工前，桩顶应凿至新鲜混凝土面，出露钢筋应平直，浇注桩顶冠梁前，必须清理干净残渣、浮土和积水，应保证排桩与冠梁连接牢固，不得造成连接处产生薄弱面。
(6)支护桩采用跳挖施工，在相邻桩身砼强度达到设计强度的75%后，方可进行相邻桩的成孔施工。
(7)桩顶设一道1200X800 (1000) mm冠梁，支护桩体主筋伸入冠梁长度35D(D为钢筋直径)，冠梁施工时可分段浇筑，但不留施工缝。
3、三管旋喷桩
(1)三管旋喷桩设计桩径1.0m,桩中位于相邻支护桩中心位置；
(2)喷射水压力不小于35MPa浆液压力不小于1.0MPa,提升速度不大于12cm/min,旋转速度不超过20转/分钟，每米水泥用量不小于400kg，以上参数可根据试喷结果进行调整；
(3)采用P.O.42.5R纯水泥浆灌注，水泥浆水灰比1:1，可加入0.05%的三乙醇胺；
(4)质量控制措施
(a)旋喷施工前，将钻架安放平稳牢固，定位准确，同时按旋喷角调整好旋喷控制器。喷射管倾斜度不大于1.5%，桩心偏差不大于5cm;
(b)正式开工前应作试验桩，确定合理的旋喷参数和浆液配合比。旋喷深度、直径、抗压强度符合设计要求；
(c)为使浆液因延时而不致沉淀和离析，及早提高复合固结体的强度，可掺入3%勺陶土和适量的早强剂；
(d)旋喷过程中，冒浆量小于注浆量20%^正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径；
(e)钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持
(f)在旋喷过程中，如因机械故障中断旋喷时，应重新钻至桩底设计标高并重新旋喷；
(g)制作浆液时，水灰比要按设计要求进行，严格控制，不得随意改变。
在旋喷过程中，应防止水泥浆沉淀、浓度降低。不得使用受潮或过期水泥。浆液搅拌完毕后送至吸浆桶时，应有滤网进行过滤，过滤筛孔以小于喷嘴直径1/2为
宜;
(h)在旋喷过程中，若遇到孤石或大的漂石，桩位可适当调整(根据受力情况，必要时加桩避免畸形桩和断桩)；
(i )旋喷施工按规定做好记录，并按监理工程师批准的表格填写。
4、预应力锚索
(1) 正式施工锚索前，应按《深圳市建筑基坑支护技术规范SJG05-2011〉进行锚索基本试验。
(2) 预应力锚索采用低松弛高强钢绞线(fptk=1860MPa)制作，成孔直径不小于180mm
(3) 孔位允许偏差为水平方向100mm垂直方向50mm预应力锚索钻孔倾角
误差不超过2度，成孔直径不小于180mm孔深应超过设计长度0.5m，终孔后应认真清孔。在建筑物位置为防止地下水流失，锚索钻孔时需跟套管施工；
(4) 预应力锚索下料长度允许误差为
50mm应注意预留张拉段长度，安装前应认真清除锚索表面的油污和铁锈。
足《钢筋机械连接通用技术规程JGJ107-2003》的规定旋喷桩体有10-20 cm的搭接长度，以免出现断桩;
基坑边坡支护设计总说明 一、工程概况 项目位于贵阳市白云区南湖东路西北侧，场地西北紧临建设小区，建设小区比本项目±0.000高程面低2至4米，东北侧紧临白云区医院现有锅炉房及医院用房，东南侧紧临医院用房及南湖路，西南侧紧靠山体绿地。拟建建筑物住院楼±0.000高程为1299.300m，设两层地下室，框架结构，拟采用柱基（桩基）；一号医技楼±0.000高程为1300.000m，设两层地下室，框架结构，拟采用柱基（桩基）；二号医技楼±0.000高程为1298.45m，框架结构，拟采用柱基（桩基）；根据场地周边现状及项目建筑构成，白云区医院改扩建项目基坑边坡支护工程将形成十三段基坑边坡，总长724.5m，各段边坡工程概况详见表1： 各段边坡特征统计表表1 本项目场地狭小，基坑AB、CWDEJ、FG段无放坡条件，采用垂直开挖；BC、JF、JHF段土层按1:1坡比开挖，岩层采用1:0.3坡比开挖；GYKLMNQ段土层按1:0.3坡比开挖，岩层采用1:0.15坡比开挖；AQ段按1:05开挖施工挡墙后再按施工规范回填，所有基坡均是一级开挖到位。WDEJHFG、AQ段坑顶周围为场内临时便道及材料加工存放场，上部考虑均布荷载30KPa，但距支护结构顶2.0m范围内不许如何形式的附加荷载。基坑边坡若垮塌，造成的不良影响严重，边坡安全等级为二级。基坑GYKLMNQ段边坡按永久性边坡进行设计，设计年限与主体结构一致；其余边坡均按临时性边坡进行设计，设计有效支护时间为2年。 受贵阳白云泉福医疗投资管理有限公司（以下称“建设单位”）委托，我公司对拟建场地基坑边坡支护工程进行专项设计。 二、岩土工程地质条件 据白云区医院改扩建项目基坑边坡岩土工程勘察报告，结合现场踏勘，现将场地工程地质条件简述如下： 1、地质地貌 场地位于贵阳市白云区，紧邻南湖路，交通便利。该区域为溶蚀残丘-洼地地貌区，原自然地面起伏较小，地势开阔平坦，南高北低，拟建场地位于坡度较缓的山脚处，经后期平场，勘察期间拟建场地地形较平坦，地面标高在1299.5~1303，最大高差3.5米。
详详细细市消协相苑基坑支护工程施工图设计 xxxx工程勘察院 20xx年xx月xx日 xxx市xxx苑 基坑支护工程施工图设计
xxxxxx工程勘察院20xx年xx月xx日
目录 序号图件内容页数备注 1设计说明4A3 2基坑支护平面图1A3 3基坑监测平面图1A3 4基坑支护结构设计图6A3 5基坑支护大样图3A3 6计算书另附A3 一、概述 xx市合晟苑基坑支护工程项目位于广东省xx市xxxxx，交通较为便利，其北侧为已开挖地下室正在施工基础的流江村民住宅楼，东面为已建xx高层住宅楼，其地下室离基坑边约6m，主楼离基坑边约10.5m，其南侧为正在施工中的道路，西侧离基坑边约16m为已建村民楼房，西侧及南侧场地空间较大。基坑面积约4750m2，拟建工程为三层地下室，基坑深度约11.6m，北侧基坑已开挖至约深度4.5m，本次基坑开挖以该
深度作为放坡平台，上部放坡开挖，下部垂直开挖，基坑工程安全等级为一级。根据现场调查情况，基坑周边有部分可利用空间，北侧已开挖至约-4.5m，其它三侧放坡开挖至该深度后，设置放坡平台，放坡开挖坡面采用注浆管锚并挂网喷射砼护面处理；垂直开挖采用双排搅拌桩、工字钢微型桩、锚索、锚杆及挂网喷射砼进行支护；现场已“三通一平”，道路靠近场地。施工时应对周边管线进行实测后，根据测量结果后避开管线进行施工。 为了保证基坑开挖施工的安全顺利，基坑支护及开挖施工时应先对基坑周边管线进行探测，并做好相应有效的标示及预防措施，并应查明基坑周边是否存在给排水管、水沟或污水池、化粪池等可能产生渗水影响基坑稳定的设施，做好防渗措施，确保支护及开挖施工时基坑安全稳定。 我院根据现场踏勘、业主提供的资料及岩土工程勘察报告，结合基坑具体情况，对该基坑支护工程进行支护设计。 二、设计依据及参考 1、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120－99）； 2、广东省标准《建筑基坑支护工程技术规范》（DBJ/T15－20－97）； 3、中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）； 4、中华人民共和国国家标准《建筑基坑工程监测技术规范》（GB50497-2009）； 5、《岩土工程勘察报告》、总包单位提供的基础平面图及相关图件； 6、《广州地区建筑基坑支护技术规定》（98-02）。
基坑支护设计总说明 一、工程概况 本工程为新川科技园污水泵站提升泵房项目基坑支护施工图设计。 (一)基坑位置及建设规模 场地位于污水泵站提升泵房位于新川科技园二组团内,东临洗瓦堰及B线道路,北面为规划220KV变电站,西面为地铁一号线红星站场站用地,之间有规划10m宽防护绿地,南面为规划市政绿地及华阳大道,该建筑物为1F,设一层地下室,设计 +0.00=480.30m。 (二)使用年限 本工程场地地面标高在481.0m左右,因此基坑设计时高度按481.0m考虑,地 下室基坑开挖深度西边按16.5m考虑(即基坑开挖底面标高为464.50m),东边按13.8m考虑(即基坑开挖底面标高为467.2m)。基坑安全等级为一级,结构重要性系数为1.1。 本项目基坑支护结构设计使用年限为一年,从基坑开挖之日起算。超过使用年限后未回填,支护体系需进行安全鉴定。 (三)基坑对周边影响 本工程地下室开挖深度为场地面标高(481.0m)以下13.8-16.5m,基坑开挖底 面标高为464.5-467.2m。根据业主提供的周边道路及地下管线资料及现状周边建(构)筑物情况,场地周边环境情况如下: 1、周边建构筑物及市政道路 基坑现在场地周围无建筑物分布。
2、地下管线 基坑的东侧和南侧有军用电缆分布电缆埋深约3m,距离本工程地下室边线约10~16.7m,不会对其造成影响。 3、地面沉降 本工程拟采用管井降水与明排水相结合。明挖顺作法施工时,工程施工可能引起地面不均匀沉降,应预防周边建(构筑)物下沉、倾斜、开裂,甚至造成破坏性影响。 施工前应对周边进行摄像取证,并在建筑物周边布设观测点,进行系统、全面的跟踪测量,信息化施工。根据监测结果及时调整施工方案,如出现异常情况,应立即停止施工,及时采用补救措施,确保建(构)筑物安全。 二、设计依据 1、《新川创新科技园污水泵站及配套管网市政工程岩土工程勘察报告》 2、业主提供的《新川创新科技园污水泵站建筑设计图》 3、设计采用的规范: 《岩土工程勘察规范》(GB50021-2001)(2009版) 《建筑地基基础设计规范》(GB50007-2011) 《混凝土结构设计规范》(GBJ50010-2010) 《建筑桩基技术规范》(JGJ94-2008) 《建筑基坑支护技术规范》(JGJ120-2012)

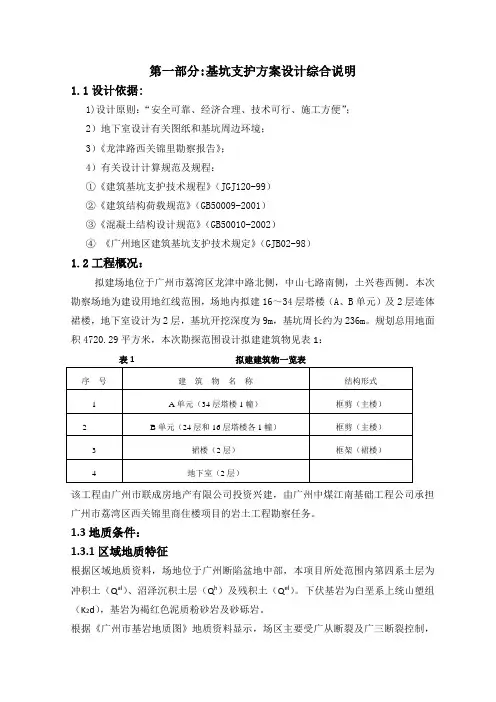

第一部分:基坑支护方案设计综合说明 1.1设计依据: 1)设计原则：“安全可靠、经济合理、技术可行、施工方便”； 2）地下室设计有关图纸和基坑周边环境； 3）《龙津路西关锦里勘察报告》； 4）有关设计计算规范及规程： ①《建筑基坑支护技术规程》（JGJ120-99） ②《建筑结构荷载规范》（GB50009-2001） ③《混凝土结构设计规范》（GB50010-2002） ④《广州地区建筑基坑支护技术规定》（GJB02-98） 1.2工程概况： 拟建场地位于广州市荔湾区龙津中路北侧，中山七路南侧，土兴巷西侧。本次勘察场地为建设用地红线范围，场地内拟建16～34层塔楼（A、B单元）及2层连体裙楼，地下室设计为2层，基坑开挖深度为9m，基坑周长约为236m。规划总用地面积4720.29平方米，本次勘探范围设计拟建建筑物见表1： 表1 拟建建筑物一览表 该工程由广州市联成房地产有限公司投资兴建，由广州中煤江南基础工程公司承担广州市荔湾区西关锦里商住楼项目的岩土工程勘察任务。 1.3地质条件： 1.3.1区域地质特征 根据区域地质资料，场地位于广州断陷盆地中部，本项目所处范围内第四系土层为冲积土（Q al）、沼泽沉积土层（Q h）及残积土（Q el）。下伏基岩为白垩系上统山塱组（K2d），基岩为褐红色泥质粉砂岩及砂砾岩。 根据《广州市基岩地质图》地质资料显示，场区主要受广从断裂及广三断裂控制，
