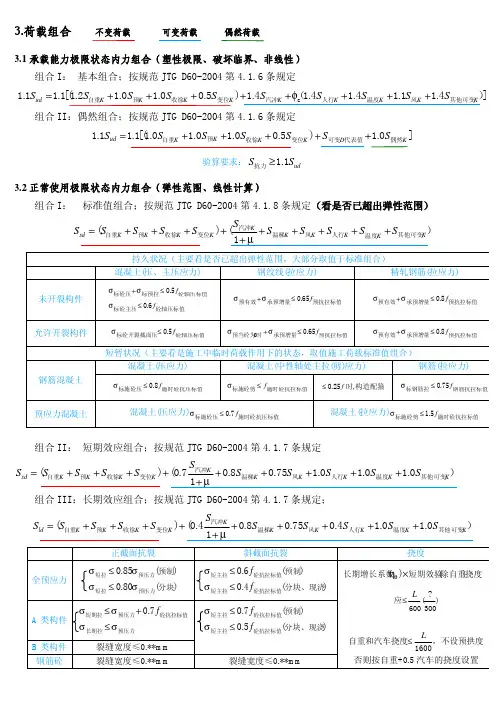

2.此图主要为永久作用的分项系数取值首先考虑汽车冲击，组合中的移动荷载必须为 1.4*（1+μ）；若其他可变作用超过汽车荷载作用，即荷载组合中只有其他可变作用，肯定没有移动荷载，则其他可变作用的系数取1.4即可。特殊情况用车辆荷载取1.8。
此条主要意思要理解为，在含有汽车荷载作用且考虑冲击系数的情况下，还含有其他可变作用，其他可
变作用没有超过汽车荷载作用，所以其他可变作用没有替代汽车荷载，此时，其他可变作用的分项系数要取 1.4，但若是风荷载系数要取1.1。此条主要意思结合上一条红框一起理解，当汽车荷载和其他可变作用同时存在时，其他可变作用不仅要乘以对应工况的分项系数，所有其他可变作用还是一个可变作用组合，这个可变作用组合还要乘以一个组合值系数：0.75。即开头公式的最后一项的表达式的由来。
所以最终在含有移动荷载的情况下，其他可变作用的系数取值应该为：1.4*0.75=1.05，若是风荷载即为1.1*0.75=0.825。
注：Midas计算过程中的移动荷载结果为计入移动荷载冲击系数的结果，在规范组合中请注意辨别。
第1章桥梁博士系统的基本介绍（2学时）【主要讲授内容及时间分配】 1.1 系统概况（10分钟） 1.2 系统功能（15分钟） 1.3 系统的基本操作（20分钟） 1.4 系统的基本约定（20分钟） 1.5 系统项目的管理和操作（25分钟） 【重点与难点】 1、重点： 系统的基本操作、系统的基本约定、系统项目的管理和操作。 2、难点： 系统项目的管理和操作。 【教学要求】 1、了解系统概况和功能； 2、掌握系统的基本操作、系统的基本约定、系统项目的管理和操作；【实施方法】 课堂讲授，配合课堂操作演示
第1章桥梁博士系统的基本介绍 第一节系统概况 Dr.Bridge系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一体的综合性桥梁结构设计与施工计算系统。系统的编制完全按照桥梁设计与施工过程进行，密切结合桥梁设计规范，充分利用现代计算机技术，符合设计人员的习惯。对结构的计算充分考虑了各种结构的复杂组成与施工情况。计算更精确；同时在数据输入的容错性方面作了大量的工作，提高了用户的工作效率。 (1) 历史概述 该系统自1995年投向市场以来设计计算了钢筋混凝土及预应力混凝土连续梁、刚构、连续拱、桁架梁、斜拉桥等多种桥梁。在设计过程中充分发挥了程序实用性强、可操作性好、自动化程度较高等特点，对于提高桥梁设计能力起到了很好的作用。在设计应用过程中，通过实践校核及与其它软件的比较，桥梁博士进行了完善和扩充，进一步得到了稳定。 (2) 改版介绍 按照《公路桥涵设计通用规范》 JTG D60-2004和《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004进行补充修改。 对程序的前处理和后处理部分在原有的基础上做了大的改进，扩充的每个功能块都凝聚着开发组多年来的心血，都是经过认真的总结、研究和精心设计而最终完成的； 新增功能密切与桥梁工程设计实践相结合，借助力学技术和计算机技术全力解决用户在桥梁工程设计过程中碰到的棘手的数据处理问题，使用户能够集中精力解决桥梁结构的合理性问题。 节约数据处理时间、辅助用户设计是本次桥梁博士升级的两大主要特点。
【最新整理，下载后即可编辑】 桥梁计算荷载 一、桥梁设计作用的分类： 1.概念： 作用——公路桥涵设计术语 ●直接作用（荷载）：施加在结构上的一组集中力或分布 力 ●间接作用：引起结构外加变形或约束变形的原因 2.分类：
二、桥梁工程作用取值方法 (一)设计时，对不同的作用采用不同的代表值 1.永久作用：采用标准值作为代表值
2.可变作用：根据不同的极限状态分别采用标准值、频 遇值、准永久值作为代表值 ●标准值：承载能力极限状态设计、按弹性阶段计算 结构强度 ●频遇值：正常使用极限状态按短期效应组合设计 ●准永久值：按长期效应组合设计 3.偶然作用：采用标准值作为代表值 (二)代表值的取用规定 1.永久作用的标准值： ●结构自重（包括结构附加重力）：按结构构件的设计 尺寸与材料的重力密度计算确定 2.可变作用的标准值： （1）汽车荷载： ●汽车荷载分为公路—I级和公路—II级 ●车道荷载：桥梁结构整体计算 ●车辆荷载：桥梁结构的局部加载、涵洞、桥台、 挡土墙土压力等的计算 ●车辆荷载和车道荷载的作用不重叠 （2）车道荷载的计算图式：
（3）公路—I级车道荷载： ●均布荷载标准值:q k=10.5kN/m ●集中荷载标准值： 桥梁计算跨径≤5m，P =180 kN k 5m＜桥梁计算跨径＜50m，采用直线内插求 得 =360 kN 桥梁计算跨径≥50m，P k ●计算剪力效应，上述集中荷载标准值P k×1.2 （4）公路—II级车道荷载： ●均布荷载标准值q k和集中荷载标准值P k按公路 —I级车道荷载的0.75倍采用 （5）车道荷载的分布： ●均布荷载标准值应满布于使结构产生最不利效 应的同好影响线上 ●集中荷载标准值只作用于相应影响中一个最大 影响线峰值处 （6）人群荷载标准值的采用规定： ●桥梁计算跨径≤50m，人群荷载标准值3kN/㎡ ●50m＜桥梁计算跨径＜150m，由线性内插得人群 荷载标准值 ●桥梁计算跨径≥150m，人群荷载标准值2.5kN/ ㎡ ●对跨径不等的连续结构，以最大计算跨径为准 ●城郊行人密集区的公路桥梁：人群荷载标准值取 上述规定值的1.15倍 ●专用人行桥梁：人群荷载标准值为3.5 kN/㎡
第14章动载荷 14.1 动载荷的概念及分类 在以前各章中，我们主要研究了杆件在静载荷作用下的强度、刚度和稳定性的计算问题。所谓静载荷就是指加载过程缓慢，认为载荷从零开始平缓地增加，以致在加载过程中，杆件各点的加速度很小，可以忽略不计，并且载荷加到最终值后不再随时间而改变。 在工程实际中，有些高速旋转的部件或加速提升的构件等，其质点的加速度是明显的。如涡轮机的长叶片，由于旋转时的惯性力所引起的拉应力可以达到相当大的数值；高速旋转的砂轮，由于离心惯性力的作用而有可能炸裂；又如锻压汽锤的锤杆、紧急制动的转轴等构件，在非常短暂的时间内速度发生急剧的变化等等。这些部属于动载荷研究的实际工作问题。实验结果表明，只要应力不超过比例极限，虎克定律仍适用于动载荷下应力、应变的计算，弹性模量也与静载下的数值相同。 动载荷可依其作用方式的不同，分为以下三类： 1．构件作加速运动。这时构件的各个质点将受到与其加速度有关的惯性力作用，故此类问题习惯上又称为惯性力问题。 2．载荷以一定的速度施加于构件上，或者构件的运动突然受阻，这类问题称为冲击问题。 3．构件受到的载荷或由载荷引起的应力的大小或方向，是随着时间而呈周期性变化的，这类问题称为交变应力问题。 实践表明：构件受到前两类动载荷作用时，材料的抗力与静载时的表现并无明显的差异，只是动载荷的作用效果一般都比静载荷大。因而，只要能够找出这两种作用效果之间的关系，即可将动载荷问题转化为静载荷问问题处理。而当构件受到第三类动载荷作用时，材料的表现则与静载荷下截然不同，故将在第15章中进行专门研究。下面，就依次讨论构件受前两类动载荷作用时的强度计算问题。 14.2 构件作加速运动时的应力计算 本节只讨论构件内各质点的加速度为常数的情形，即匀加速运动构件的应力计算。 14.2.1 构件作匀加速直线运动 设吊车以匀加速度a吊起一根匀质等直杆，如图14-1(a)所示。杆件长度为l，横截面面积为A，杆件单位体积的重量为 ，现在来分析杆内的应力。 由于匀质等直杆作匀加速运动．故其所有质点都具有相同的加速度a，因而只要在每质点上都施加一个大小等于其质量m与加速度a的乘积、而方向与a相反的惯性力，则整个杆件即可认为处于平衡状态。于是这一动力学问题即可作为静力学问题来
一、预应力混凝土梁 1.持久状况正常使用极限状态计算（结构抗裂验算，第六章） 参照《公路钢筋混凝土及预应力混凝土桥涵设计规范》（以下简称桥规）条，对预应力混凝土受弯构件进行正截面和斜截面抗裂验算。 (1)、正截面拉应力要求 a.全预应力构件短期效应组合 预制构件（对应桥梁博士正常使用组合II）σσpc≤0 分段浇筑构件（对应桥梁博士正常使用组合II）σσpc≤0 即短期效应组合下不出现拉应力。 类构件（短期效应组合） 短期效应组合（对应桥梁博士正常使用组合II）σst-σpc≤ 长期效应组合（对应桥梁博士正常使用组合I）σlt-σpc≤0 即长期组合不出现拉应力，短期组合不超过限值。 (2)、斜截面主拉应力要求 a. 全预应力构件（短期效应组合） 预制构件(对应桥梁博士正常使用组合II）σtp≤ 现场浇筑构件(对应桥梁博士正常使用组合II）σtp≤ b. A类构件短期效应组合 预制构件(对应桥梁博士正常使用组合II）σtp≤ 现场浇筑构件(对应桥梁博士正常使用组合II）σtp≤ 2、持久状况和短暂状况构件的应力计算（持久状况） 持久状况预应力混凝土构件应力计算参照《桥规》条的规定加以考虑。计算使用阶段正截面混凝土的法向压应力和斜截面混凝土的主压应力，并不得超过规定限值。考虑预加力效应，分项系数取，并采用标准组合，汽车荷载考虑冲击系数。 （1）正截面验算：标准组合下(对应桥梁博士正常使用组合III） 构件受压区边缘混凝土法向压应力σkc+σpt≤ （2）斜截面验算：标准组合下构件边缘混凝土主压应力 (对应桥梁博士正常使用组合III）σcp≤ 3、持久状况和短暂状况构件的应力计算（短暂状况）(对应桥梁博士施工阶段应力） 短暂状况预应力混凝土应力验算根据《桥规》7、2、8条，计算在预应力和构件自重等施工荷载作用下截面边缘的法向应力。 （1）法向压应力：σcct≤’ （2）法向拉应力：（拉应力σctt不应超过’） a．当σctt≤’，预拉区纵向钢筋配筋率不小于% b．当σctt＝’，预拉区纵向钢筋配筋率不小于% c．当’＜σctt＜’，预拉区纵向钢筋配筋率线性内插 4、持久状况承载能力极限状态验算 (1)、正截面抗弯承载能力(对应桥梁博士承载能力组合I） 根据《桥规》条，按基本组合进行持久状况正截面抗弯承载能力极限状态计算。 γ0S≤R (2)、斜截面抗剪承载能力(对应桥梁博士单独抗剪设计模块） 根据《桥规》条，进行持久状况斜截面抗剪承载能力极限状态计算。 截面尺寸验算：γ0Vd≤*10-3*（fcu,k），不满足时加大截面， 当γ0Vd≤*10-3*α2ftdbh0时，可不进行斜截面抗剪承载能力极限状态计算，仅需按照条构
桥梁计算荷载 一、桥梁设计作用的分类： 1.概念： 作用——公路桥涵设计术语 ●直接作用（荷载）：施加在结构上的一组集中力或分布力 ●间接作用：引起结构外加变形或约束变形的原因 2.分类：
二、桥梁工程作用取值方法 (一)设计时，对不同的作用采用不同的代表值
1.永久作用：采用标准值作为代表值 2.可变作用：根据不同的极限状态分别采用标准值、频遇值、 准永久值作为代表值 ●标准值：承载能力极限状态设计、按弹性阶段计算结构 强度 ●频遇值：正常使用极限状态按短期效应组合设计 ●准永久值：按长期效应组合设计 3.偶然作用：采用标准值作为代表值 (二)代表值的取用规定 1.永久作用的标准值： ●结构自重（包括结构附加重力）：按结构构件的设计尺 寸与材料的重力密度计算确定 2.可变作用的标准值： （1）汽车荷载： ●汽车荷载分为公路—I级和公路—II级 ●车道荷载：桥梁结构整体计算
●车辆荷载：桥梁结构的局部加载、涵洞、桥台、挡 土墙土压力等的计算 ●车辆荷载和车道荷载的作用不重叠 （2）车道荷载的计算图式： （3）公路—I级车道荷载： ●均布荷载标准值:q k=10.5kN/m ●集中荷载标准值： 桥梁计算跨径≤5m，P k=180 kN 5m＜桥梁计算跨径＜50m，采用直线内插求得 桥梁计算跨径≥50m，P k=360 kN ●计算剪力效应，上述集中荷载标准值P k×1.2 （4）公路—II级车道荷载： ●均布荷载标准值q k和集中荷载标准值P k按公路— I级车道荷载的0.75倍采用 （5）车道荷载的分布： ●均布荷载标准值应满布于使结构产生最不利效应的 同好影响线上 ●集中荷载标准值只作用于相应影响中一个最大影响
家在使用桥博、midas的时候经常会遇到些问题，希望大家把这些问题发出来，省的其他人在犯！！ 我先来说几条 A：桥博 0、桥博裂缝输出单位为mm，力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa 1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是坐标系。 2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。 3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。 4、桥博使用阶段单项活载反力未计入冲击系数。 5、桥博使用阶段活载反力已计入1.2的剪力系数。 6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。 7、当构件为混凝土构件时，自重系数输入1.04. 8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。 9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。 11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。 12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel 中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！ 14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！ 15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。 16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。 17、挂篮操作的基本原理： 挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮力及转移拉索索力）和拆除挂篮（消除其自重效应）。具体计算过程如下： ) 前支点挂篮：（一般用于斜拉桥悬臂施工） ）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮力，并将拉索索力转到主梁上。 ）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮
桥梁博士输出模板操作说明 Start开始, end结束,不考虑大小写 可循环的变量名及其含义 “（）”内的内容为循环范围，大部分支持all关键字，“（）”内的数据格式支持“-/”和“*”表达式。 iS：施工阶段号 ? iS(1) 表示第1施工阶段； ? iS(1-3) 或iS(1 2 3) 表示第1施工阶段到第3施工阶段； ? iS(all) 表示所有施工阶段。 iE：单元号 ? iE(1)表示1号单元； ? iE(1-3) 或iE(1 2 3)表示1到3号单元； ? iE(all)表示所有单元； ?iE(1-10,5) 括号中1-10表示单元号，5为指定施工阶段，此项的意义为：1到10号单元中到第5施工阶段为止安装完成的单元号； ?iE(all,5,1)括号中all表示单元号，5为指定施工阶段，1为单元类型：钢筋砼构件，此项的意义为：所有单元中到第5施工阶段为止安装完成的，并且为钢筋砼构件单元号。单元类型：1为钢筋砼；2为预应力砼；3为组合构件；4为钢构件；5为拉索；6为圬工构件。 iN：节点号 ? iN(1)表示第1节点； ? iN(1-3) 或iN(1 2 3)表示第1到第3节点； ? iN(all) 表示所有节点； ? iN(all,iS) 表示指定施工阶段中已经安装单元的节点。 iR：支承点号 ? iR(1)表示第1支撑点； ? iR(1-3)或iR(1 2 3)表示第1到第3支撑点； ? iR(all) 表示所有支持点； ? iR(all,iS) 表示指定施工阶段中已经安装单元的支撑点。 iZ：组合类型号 ? iZ(1)表示第1种组合； ? iZ(1-3) 或iZ(1 2 3)表示第1种组合到第3种组合； ? iZ(all) 表示所有组合，all为1-9，组合1到组合9。 iT：钢束号 ? iT(1)表示第1号钢束； ? iT(1-3) 或iT(1 2 3)表示第1号钢束到第3号钢束； ? iT(all) 表示所有钢束。 ? iT(all,iS) 表示指定施工阶段中已经安装钢束。 iI：影响线点号

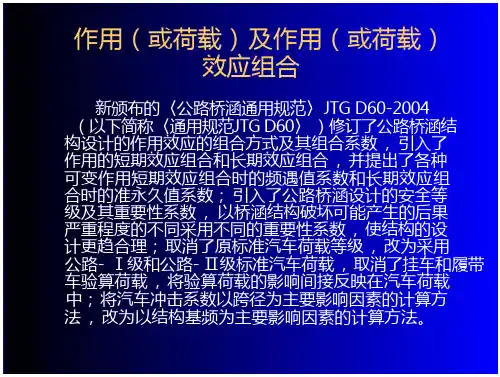

相信在用桥博做了桥梁计算之后，再用midas计算，刚开始会遇到一个很普遍的问题。那就是：midas里面的荷载组合跟桥博是如何对应的？ 说实话，对于初学者来说，midas的前处理（建模阶段）相对来说还算比较容易的，但是后处理（结果分析）阶段跟桥博相比就显的有些无从下手了。毕竟两个计算软件是不同的国家开发的。 桥博作为我们国内最优秀的桥梁专业类的计算软件，比较符合我们中国人的习惯，而且做起直线桥、一般的杆系桥很快捷。而midas这个韩国人开发的软件，里面多多少少总有些地方我们不是很习惯。这两个软件都是很好的软件，对我们的桥梁设计提供了很大的帮助，当然同时也存在很大的不同，各有千秋。 下面我就荷载组合这个问题来说明一下他们的区别与联系。 一、桥博荷载组合 a．桥博里面常用的荷载组合有： 1、承载能力极限状态组合Ⅰ：基本组合 2、正常使用极限状态组合Ⅰ：长期效应组合 3、正常使用极限状态组合Ⅱ：短期效应组合 4、正常使用极限状态组合Ⅲ：标准值组合 相应荷载组合的基本定义可以查看规范JTG D60-2004第 4.1.6条~第 4.1.7条的相关规定。 b．桥博里面荷载组合的应用： 1、钢筋混凝土构件设计： ?承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果； ?正常使用极限状态裂缝宽度验算：查看正常使用极限状态荷载组合II裂缝验算结果； ?构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制； 2、预应力混凝土构件设计： ?承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果； ?正常使用极限状态应力验算： 法向压应力：查看正常使用极限状态荷载组合III应力验算结果； （最大压应力验算结果） 法向拉应力（抗裂性）： 全预应力构件：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果） 部分预应力A类构件： ?长期效应组合：查看正常使用极限状态荷载组合I应力验算 结果；（最大拉应力验算结果） ?短期效应组合：查看正常使用极限状态荷载组合II应力验 算结果；（最大拉应力验算结果） 主压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大主压应力验算结果） 主拉应力：查看正常使用极限状态荷载组合II应力验算结果；（最

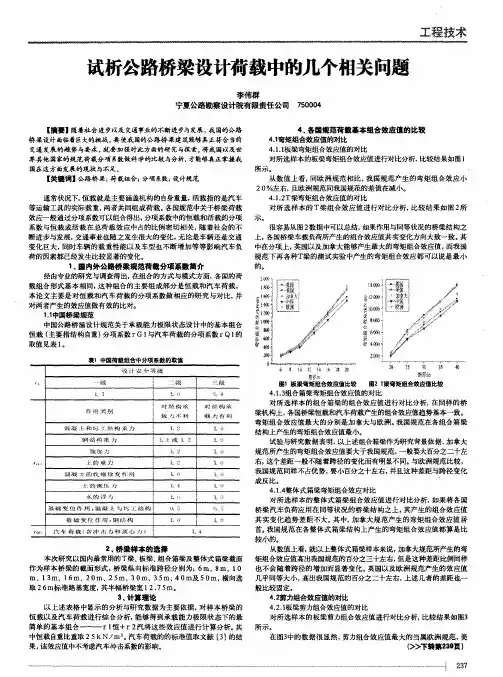

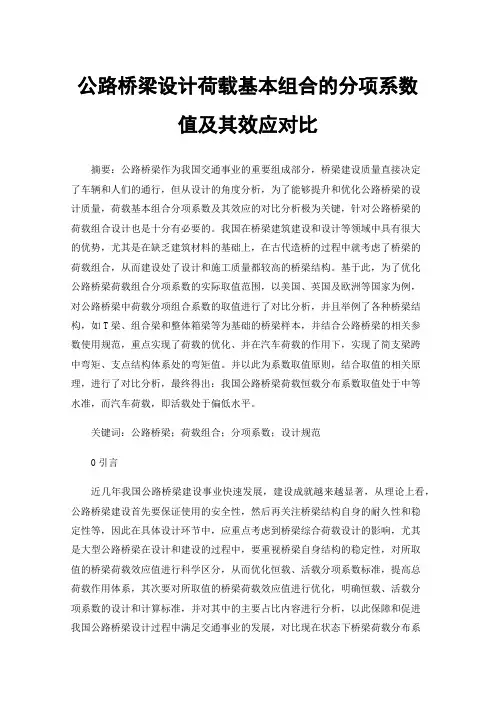

道路桥梁荷载计算与设计方法 摘要：桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称。本文依托实测车辆的统计数据，对桥梁车辆设计荷载进行了研究和分析,为公路桥梁荷载设计理念和设计方法的逐步完善实现科学化和合理化。 关键词：设计荷载；公路桥梁；荷载效应；分项系数 前言 桥梁荷载是指桥梁结构设计所应考虑的各种可能出现的荷载的统称，包括恒载、活载和其他荷载。包括铁路列车活载或公路车辆荷载，及它们所引起的冲击力、离心力、横向摇摆力（铁路列车）、制动力或牵引力，人群荷载，及由列车车辆所增生的土压力等。在公路桥上行驶的车辆种类很多，而且出现机率不同,因此把大量出现的汽车排列成队,作为计算荷载；把出现机率较少的履带车和平板挂车作为验算荷载。车辆活载对桥梁结构所产生的动力效应中，铅直方向的作用力称冲击力、它使桥梁结构增加的挠度或应力对荷载静止时产生的挠度或应力之比称为动力系数μ，也称冲击系数。最近的研究成果把动力系数分为两部分：一为适用于连续完好的线路部分μ1；另一为受线路不均匀性影响部分μ2。动力系数则为μ1与μ2之和。在计算公式中，除考虑桥梁的跨度外，反映了车辆的运行速度和桥梁结构的自振频率。公路桥梁汽车荷载的冲击力为汽车荷载乘以冲击系数，平板挂车和履带车不计冲击力。 1 公路桥梁荷载标准 2004 年修订的《公路桥涵设计通用规范》（JTGD60-2004）采用车道荷载形式。2004 版公路桥梁荷载标准中规定：汽车荷载修改调整为车道荷载的模式，废除车队荷载计算模式。并且提出车道荷载的均布荷载kq和集中荷载KP 的标准值 2 荷载效应计算 2.1 影响线计算 桥梁结构必须承受桥面上行驶车辆时的移动荷载的作用，结构的内力也随作用点结构上的变化而变化。所以需要研究并确定其变化范围和变化规律和内力的最大值此过程中作为设计标准。因此，需要确定的是荷载最不利位置和最大值。首先要确定在移动荷载作用下，结构内力的变化规律，将多种类型的移动荷载抽象成单位移动荷载P=1 的最简单基本形式。只要经过清楚地分析内力变化规律，其他类型的荷载就可以根据单位移动荷载作用下的结构内力变化规律叠加原理求出。影响线是内力（或支座反力）在移动单位荷载的作用下的引起的变化规律的图形。所以，影响线是研究车辆荷载等移动荷载作用下桥梁结构内力最大值的基本工具。初步选定对周围环境的影响的工程规模及结构类型、使用要求、材料
