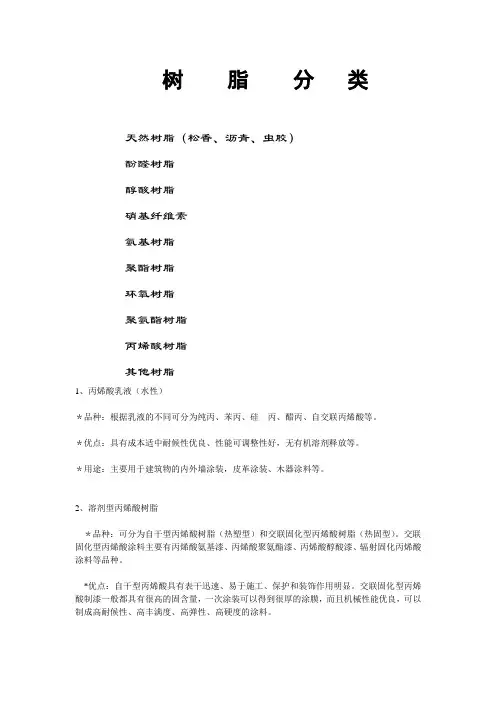

树脂的分类
树脂的分类方法很多，除按树脂来源可将其分为天然树脂和合成树脂外，还可按合成反应和主链组成来进行分类。
1、按树脂合成反应分类
按此方法可将树脂分为加聚物和缩聚物。加聚物是指由加成聚合反应制得的聚合物，其链节结构的化学式与单体的分子式相同，如聚乙烯、聚苯乙烯、聚四氟乙烯等。
缩聚物是指由缩合聚合反应制得的聚合物，其结构单元的化学式与单体的分子式不同，如酚醛树脂、聚酯树脂、聚酰胺树脂等。
2、按树脂分子主链组成分类
按此方法可将树脂分为碳链聚合物、杂链聚合物和元素有机聚合物。
碳链聚合物是指主链全由碳原子构成的聚合物，如聚乙烯、聚苯乙烯等。
杂链聚合物是指主链由碳和氧、氮、硫等两种以上元素的原子所构成的聚合物，如聚甲醛、聚酰胺、聚砜、聚醚等。
素有机聚合物是指主链上不一定含有碳原子，主要由硅、氧、铝、钛、硼、硫、磷等元素的原子构成，如有机硅。
2 离子交换树脂的分类
(1) 强酸性阳离子树脂这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。
(2) 弱酸性阳离子树脂这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基团)，能与溶液中的其他阳离子吸附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中
性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生)。
(3) 强碱性阴离子树脂这类树脂含有强碱性基团，如季胺基(亦称四级胺基)－NR3OH(R为碳氢基团)，能在水中离解出OH－而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂的离解性很强，在不同pH下都能正常工作。它用强碱(如NaOH)进行再生。
(4) 弱碱性阴离子树脂这类树脂含有弱碱性基团，如伯胺基(亦称一级胺基)-NH2、仲胺基(二级胺基)-NHR、或叔胺基(三级胺基)-NR2，它们在水中能离解出OH－而呈弱碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂在多数情况下是将溶液中的整个其他酸分子吸附。它只能在中性或酸性条件(如pH1～9)下工作。它可用Na2CO3、NH4OH进行再生。
(5) 离子树脂的转型以上是树脂的四种基本类型。在实际使用上，常将这些树脂转变为其他离子型式运行，以适应各种需要。例如常将强酸性阳离子树脂与NaCl作用，转变为钠型树脂再使用。工作时钠型树脂放出Na+与溶液中的Ca2+、Mg2+等阳离子交换吸附，除去这些离子。反应时没有放出H+，可避免溶液pH下降和由此产生的副作用(如蔗糖转化和设备腐蚀等)。这种树脂以钠型运行使用后，可用盐水再生(不用强酸)。又如阴离子树脂可转变为氯型再使用，工作时放出Cl－而吸附交换其他阴离子，它的再生只需用食盐水溶液。氯型树脂也可转变为碳酸氢型(HCO3－)运行。强酸性树脂及强碱性树脂在转变为钠型和氯型后，就不再具有强酸性及强碱性，但它们仍然有这些树脂的其他典型性能，如离解性强和工作的pH范围宽广等。
3 离子交换树脂的型号、性能指标
3.1 001×7强酸性苯乙烯系阳离子交换树脂
产品技术指标:
一、外观：金黄至棕褐色球状颗粒。
二、出厂型式：钠型。
三、主要性能指标：
；1 含水量(%) : 45-52
；2 全交换容量mmol/g(干) : ≥4.5
；3 湿真密度(20℃)g/ml : 1.24-1.28
；4 湿视密度g/ml : 0.77-0.87
；5 粒度范围mm : 0.315-1.25
；6 粒度% : ≥95
；7 磨后圆球率% : ≥95
使用时参考指标:
；1 PH范围 : 0-14
；2 允许温度(℃) ；钠型≤120；；；氢型≤100
；3 膨胀率 : %(Na＋→H+）；≤10
；4 工业用树脂层高度 : m 1.0-3.0
；5 再生液浓度 : %NaCl:8-10 ；；； HCl :2-5 ； H2SO4 : 1-2 ； 2-4
；6 再生剂用量 : kg/m3(按100%计) NaCl (工业) : 75-150
；7 再生液流速 : m/h 5-8
；8 再生液接触时间 : minute : 30-60
；9 正洗流速 : m/h 10-20
；10 正洗时间 : minute : 约 30
；11 运行流速 : m/h 10-40
；12 工作交换容量 : mmol/l (湿) 食盐再生≥1000；盐酸再生≥1500
；用途 :
本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备,也用于催化剂和脱水剂,以及湿法冶金分离提纯稀有元素,制药,制糖工业等.
；包装 :
纺织袋,内衬塑料袋,净重25千克.
3.2 201×7强碱性苯乙烯系阴离子交换树脂
3.3 122弱酸性酚醛系阳离子交换树脂
3.4 330弱碱性环氧系阴离子交换树脂
330弱碱性环氧系阴离子交换树脂
一、执行标准：Q/GSX007-2004
本产品是氯代环氧丙烷与多乙烯多胺在高温下缩聚而成的
带有伯胺、仲胺、叔胺及季胺(-NH2、=NH、≡N、=N=)的弱
碱性阴子交换树脂。它在酸性、中性、甚至碱性中都显示离
子交换功能。具有总交换容量高、交换速度快等特点。
本产品原牌号701、330，相当于法国DUoliteA-30B
二、规格：
1.外观：金球状颗粒
2.出厂形式：游离胺型
1.PH范围：1-10
2.最高使用温度：氢氧型≤100°C，氯型≤40°C
3.型变膨胀率%：(OH- →Cl-)≤25
4.工业用树脂层高度：1-3m
5.再生液浓度：HCl：2-4%；NaOH：2-4%
6.再生液用量：HCl：(2-4%)；体积：树脂体积=3-4：1
NaOH(2-4%)体积：树脂体积=3-4：1
7.再生液流速：4-6m/h
8.再生接触时间：30-50min
9.正洗流速：15-25m/h
10.正洗时间：约30-60min
11.运行流速：15-25m/h
四、用途：
主要用于水处理中除去Cl-、SO2-等离子，柠檬酸、链霉素、
苹果酸、氨基酸等精制中除去无机酸，提取有机酸和脱色，
并可回收铜、银离子。
3.5 331弱碱性环氧系阴离子交换树脂
本产品是氯代环氧丙烷与我乙烯多胺在高温下缩聚而成的带有伯胺、促胺、叔胺及季胺（-NH2、=NH、三N、=N=）的弱碱性离子交换树脂。它在酸性、中性、甚至碱性中都显示离子交换功能。具有总交换容量高、交换速度快等特点。
本产品原牌号701、330;相当于法国DUOliteA-30B
技术标准
1、外观：金黄色球状颗粒。
2、出厂类型：游离胺型
3、主要性能指标：
序号指标名称指标
1 含水量% 60-70
2 全交换容量mmol/g(干)≥ 9.0
3 湿视密度g/ml 0.65-0.8
4 湿真密度g/ml 1.03-1.12
5 粒度0.315-2.0mm%≥ 95
使用时参考指标
1、PH范围：1-10
2、最高使用温度：氢氧型≤100℃，氯型≤40℃
3、型变膨胀率％：（OH_→CL_）≤25
4、工业用树脂层高度：1-3m
5、再生液浓度：NaOH:2-4%;HCL:2-4%
6、再生液用量：
7、NaOH(2-4%)体积：树脂体积=3-4:1
HCL(2-4%)体积：树脂体积=3-4:1
8、再生液流速：m/h 4-6
8、生接触时间：分钟30- 50
9、正洗流速：m/h 15-25
10、正洗时间：分钟约30-60
11、运行流速：m/h 15-25；
用途
主要用于纯水制备、制药提取、酸类回收及吸附铜、银离子方面。
包装形式
编织袋，内衬塑料袋，净重25Kg。
3.6 丙烯酸系弱碱性阴离子交换树脂
丙烯酸系弱碱性阴离子交换树脂的基本信息
中文名：丙烯酸系弱碱性阴离子交换树脂
英文名：strongly basic anion exchangeresin of acrylic system
别名：
CAS号：
分子结构：
分子式：
丙烯酸系弱碱性阴离子交换树脂的详情描述
性质：填充均匀密实，交换速度快、交换容量大，抗污染性好，再生效率高，压力降小，可获理想流速。该树脂外观为淡黄色球状颗粒。
用途：
主要用于纯水、高纯水的制各，尤其适用于高含盐量、高有机物含量水源的处理，海水淡化、废水中和，各种水溶液和非水溶液中去除硫酸盐。
环氧树脂种类及性能 一、定义 1、环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固化产物的高分子低聚体(Oligomer）。当聚合度n为零时，称之为环氧化合物，简称环氧化物（Epoxide）。这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。典型的环氧树脂结构如下式。 2、环氧基是环氧树脂的特性基团，它的含量多少是这种树脂最为重要的指标。描述环氧基含量有以下几种不同的表示法： ⑴环氧当量：是指含有1 mol环氧树脂的质量，低相对分子质量（分子量）环氧树脂的环氧当量为175～200,随着分子量的增大环氧基间的链段越长，所以高分子量环氧树脂的环氧当量就相应的高。 ⑵环氧值：每100g树脂中所含有环氧基的物质的量（摩尔）。这种表示方法有利于固化剂用量的计量和用量的表示。因为固化剂用量的含义是每100g环氧树脂中固化剂的加入量（part perhundred of resin缩写成phr）。我国采用环氧值这一物理量。 环氧当量=100/环氧值 3、粘度的定义
粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为液体的黏性，黏性的大小用黏度表示，是用来表征液体性质相关的阻力因子。 粘度单位有两种：1、厘泊 (cps) 2、毫帕秒（m·pas） 1厘泊（cps）= 1 毫帕秒（m·pas） 二、种类及性能 1、双酚A型环氧树脂：双酚A（即二酚基丙烷）型环氧树脂即二酚基丙烷缩水甘油醚。在环氧树脂中它的原材料易得、成本最低，因而产量最大（在我国约占环氧树脂总产量的90％，在世界约占环氧树脂总产量的75％～80％），用途最广，被称为通用型环氧树脂。由双酚A型环氧树脂的分子结构决定了它的性能具有以下特点： ⑴是热塑性树脂，但具有热固性，能与多种固化剂，催化剂及添加剂形成多种性能优异的固化物，几乎能满足各种使用需求。 ⑵树脂的工艺性好。固化时基本上不产生小分子挥发物，可低压成型。能溶于多种溶剂。 ⑶固化物有很高的强度和粘结强度。 ⑷固化物有较高的耐腐蚀性和电性能。 ⑸固化物有一定的韧性和耐热性。 ⑹主要缺点是：耐热性和韧性不高，耐湿热性和耐候性差。 2、双酚F型环氧树脂：这是为了降低双酚A型环氧树脂本身的粘度并具有同样性能而研制出的一种新型环氧树脂。通
树脂的分类方法很多，除按树脂来源可将其分为天然树脂和合成树脂外，还可按合成反应和主链组成来进行分类。 1、按树脂合成反应分类 按此方法可将树脂分为加聚物和缩聚物。加聚物是指由加成聚合反应制得的聚合物，其链节结构的化学式与单体的分子式相同，如聚乙烯、聚苯乙烯、聚四氟乙烯等。 缩聚物是指由缩合聚合反应制得的聚合物，其结构单元的化学式与单体的分子式不同，如酚醛树脂、聚酯树脂、聚酰胺树脂等。 2、按树脂分子主链组成分类 按此方法可将树脂分为碳链聚合物、杂链聚合物和元素有机聚合物。 碳链聚合物是指主链全由碳原子构成的聚合物，如聚乙烯、聚苯乙烯等。 杂链聚合物是指主链由碳和氧、氮、硫等两种以上元素的原子所构成的聚合物，如聚甲醛、聚酰胺、聚砜、聚醚等。 素有机聚合物是指主链上不一定含有碳原子，主要由硅、氧、铝、钛、硼、硫、磷等元素的原子构成，如有机硅。 2 离子交换树脂的分类 (1) 强酸性阳离子树脂这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 (2) 弱酸性阳离子树脂这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基
离子交换树脂的种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl
白乳胶（其主要成分： 聚醋酸乙烯） a普通型白乳胶： 广泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的黏结。 b新型复合白乳胶： 用于木器、胶合板、水泥砂浆、纸张、布、皮革等的黏结。 优点： 可常温固化、固化速度较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化；安全、无毒、不燃、清洗方便；对木材、纸张和织物有很好的黏着力，胶接强度高；固化后的胶层无色透明，韧性好，不污染被粘接物。 缺点： 耐水性和耐湿性差，易在潮湿空气中吸湿；在高温下使用会产生蠕变现象，使胶接强度下降；在-5℃以下储存易冻结，使乳液受到破坏。 淀粉胶黏剂 代替水玻璃黏合工业用纸箱等。（但目前淀粉胶仍高于水玻璃胶价格。） 优点： 无毒、无味、对环境无污染。施胶方便，不需专门设备，一次性涂布量低。 缺点： 易霉变、虫蛀；黏度偏低，流动性较大，胶黏剂剂量不稳定；干燥速度较慢，大批量机械化作业有—定难度；储存稳定性较差，易凝胶；粘接性能偏低。 水玻璃（俗称泡花碱）
粘结力强、强度较高，耐酸性、耐热性好； 缺点： 耐碱性和耐水性差；具腐蚀性、强刺激性，可致人体灼伤。 酚醛树脂胶黏剂 a水溶性酚醛树脂胶黏剂（未改性）： 用于胶合板制造。 b醇溶性酚醛树脂胶黏剂： 用于胶合板制造、木器的粘接修补。 c改性间苯二酚-甲醛树脂胶黏剂： 适用期约16h，对木材、尼龙有一定的粘结力，主要用于粘接木材与塑料、橡胶、金属等。 d酚醛-xx腈胶黏剂： 广泛用于汽车和飞机工业中。 优点： 胶接强度高；较好的耐热、耐老化性；耐水、耐化学介质和耐霉菌，特别是耐沸水性能；尺寸稳定性好；电绝缘性能优良。 缺点： 脆性大，剥离强度低，不适于作结构胶粘剂使用；固化时间较长，固化温度高。 脲醛树脂胶黏剂 广泛用于制造胶合板、压层板、装饰板、木结构家具和碎木板等。
丙烯酸树脂类药用辅料的分类、结构 性能及合成研究概况 迈特兴华制药厂 建国 摘要：本文通过论述丙烯酸树脂药用辅料的分类、结构与性能；综述合成研究概况，展望了丙烯酸树脂药用辅料合成研究的发展方向。 关键词：丙烯酸树脂；分类；结构；合成研究 药用辅料的丙烯酸树脂是一类由丙烯酸（或甲基丙烯酸及它们的酯如：甲酯、乙酯等）以本体（一种单体）聚合，或者与甲基丙烯酸（或它的酯如：甲酯、乙酯、二甲胺基乙酯等）以二种单体（二元）或以三种单体（三元）按一定比例共聚而形成的高分子化合物。其合成反应可以用下列通式表示： R （或R 1或R 2或R 3 ）+R 1 （或R 2或R 3或R 4 丙烯酸树脂 R =丙烯酸 R 1 =甲基丙烯酸 R 2 = 丙烯酸酯类 R 3 = 甲基丙烯酸酯类 R 4 = 其它酯类 本体聚合：R=R 1=R 2=R 3 =R 4 二元聚合：R 、R 1、R 2、R 3 、R 4中任意二种R 共聚 三元聚合：R 、R 1、R 2、R 3 、R 4中任意三种R 共聚 该类化合物在体不降解，安全无毒，由于其结构特点，可以使药物按预期设 计或在胃或在肠溶出；并可以用于缓（控）释制剂（1）（2）；更有可能以此类辅料将 药物制成靶向制剂（3）（4）。因此，在药剂中应用日益广泛。本文试以“分类”、“结构与性能”、“合成研究概况”等三方面作一概述。 1 分类 1.1 按制造原料(单体)分类 1.1.1 本体聚合而形成 即自身聚合而形成的高分子化合物，如：“部分被中和的聚丙烯酸”（国际特品公司NP600、NP700、NP800）
1.1.2 二元聚合而形成的高分子化合物，如：聚丙烯酸树脂l （甲基丙烯酸、甲基丙烯酸丁酯35；65共聚物）、聚丙烯酸树脂Ⅱ（甲基丙烯酸和丙烯酸甲酯（1：1）共聚物）、聚丙烯酸树脂Ⅲ（甲基丙烯酸和丙烯酸甲酯（1：2）共聚物）、Eudragit(尤特奇)NE 30D （丙烯酸乙酯和甲基丙烯酸甲酯（2：1）共聚物）、尤特奇L 100—55（甲基丙烯酸和丙烯酸乙酯（1：1）共聚物）等等。 1.1.3 三元聚合而形成的高分子化合物如：聚丙烯酸树脂lV （甲基丙烯酸丁酯、甲基丙烯酸二甲胺基乙酯和甲基丙烯酸甲酯（1：2：1）共聚物）、聚甲丙烯酸铵酯Ⅰ（丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯（1：2：0.2）共聚物）、聚甲丙烯酸铵酯Ⅱ（丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯（1：2：0.1）共聚物）、尤特奇FS 30D （甲基丙烯酸、丙烯酸甲酯和甲基丙烯酸甲酯(1：1：1)共聚物）等等。 1.1.4与其它高分子混合而形成的高分子化合物 本类丙烯酸树脂是在共聚（合成反应）完成以后加入其它高分子药用辅料而形成的产品。如: 尤特奇RD 100(聚甲丙烯酸铵酯Ⅰ和羟甲基纤维素钠（9：1）混合物)、 1.2 按丙烯酸树脂的溶解性能分类 1.2.1 pH 依赖型丙烯酸树脂 本类丙烯酸树脂只在特定的pH 条件下溶解而释放药物如：聚丙烯酸树脂lV 溶于pH<5的胃液；是胃溶性药物的良好辅料。而聚丙烯酸树脂l 、尤特奇L 100—55、聚丙烯酸树脂Ⅱ、聚丙烯酸树脂Ⅲ、尤特奇FS 30D 等等溶于pH>7以上肠液。是肠溶性药物的良好辅料。 1.2.2 非pH 依赖型丙烯酸树脂 本类丙烯酸树脂不溶于水，在任何pH 条件下都不溶解如：尤特奇NE 30D 。是缓（控）释制剂的良好辅料。 1.2.3 渗透型丙烯酸树脂 本类丙烯酸树脂不溶于水，但是遇水能溶胀，形成微小的水分子通道，如: 聚甲丙烯酸铵酯Ⅰ、聚甲丙烯酸铵酯Ⅱ,广泛用于缓（控）释制剂的膜包衣技术。 2结构与性能 2.1 含酸性基团的丙烯酸树脂（阴离子型、肠溶型丙烯酸树脂） 酸性基团为：-COOH - 如：
进出口贸易方式分类 2007-09-27 1.一般贸易 2.补偿贸易 3.来料加工装配贸易 4.进料加工贸易 5.寄售、代销贸易 6.边境小额贸易 7.加工贸易进口设备 8.对外承包工程出口货物 9.租赁贸易 10.外商投资企业作为投资进口的设备、物品 11.出料加工贸易 12.易货贸易 13.保税仓库进出境货物 14.保税区仓储转口货物 15.加工贸易 16.境外贸易加工 1. 一般贸易(代码"10") 一般贸易是指我境内有进出口经营权的企业单边进口或单边出口的货物。货款援助的进出口货物，外商投资企业进口供加工内销产品的料件，外商投资企业用国产材料加工成品出口或自行收购产品出口，宾馆饭店进口的餐饮食品，供应外籍船舶或飞机的国产燃料、物料及零配件，境外劳务合作项目中以对方实物产品抵偿我劳务人员工资所进口的货物(如钢材、木材、化肥、海产品)，我境内企业在境外投资以实物投资部分带出的设备、物资等，均按一般贸易统计。 2. 补偿贸易(代码"13") 补偿贸易是指由境外厂商提供或者利用境外出口信货进口生产技术或设备，由我方进行生产，以返销其产品方式分期偿还对方技术、设备价款或货款本息的交易形式。如经批准，也可以使用该企业(包括企业联合体)生产的其他产品返销对方，进行间接补偿。 3. 来料加工装配贸易(代码"14") 来料加工装配贸易是指由外商提供全部或部分原材料、辅料、零部件、元器件、配套件和包装
物料，必要时提供设备，由我方按对方的要求进行加工装配，成品交对方销售，我方收取工缴费，对方提供的作价设备价款，我方用工缴费偿还的交易形式。 4. 进料加工贸易(代码"15") 进料加工贸易是指我方用外汇购买进口的原料、材料、辅料、元器件、零部件、配套件和包装物料，加工成品或半成品后再外销出口的交易形式。进料加工装配贸也可采取对口合同的交易形式，即买卖双方分别签订进口和出口对口合同。料件进口时我方先付料件款，加工成品出口时再向对方收取成品款。 5. 寄售、代销贸易(代码"16") 寄售代销贸易是指寄售人把货物运交事先约定的代销人，由代销人按照事先约定或根据寄售代销的协议规定的条件，在当地市场代为销售，所得货款扣除代销人的佣金和其他费用后，按照协议规定方式将余款付给寄售人的交易形式。寄售人与代销人之间不是买卖关系，而是委托关系，代销人对货物没有所有权。 6. 边境小额贸易(代码"19") 边境小额贸易是指我国沿陆地边境线经国家批准对外开放的边境县(旗)、边境城市辖区(内以下简称边境地区)经批准有边境小额贸易经营权的企业，通过国家指定的陆地口岸，与毗邻国家边境地区的企业或其他贸易机构之间进行的贸易活动，包括易货贸，易现汇贸易等各类贸易形式。 7. 加工贸易进口设备(代码"20") 加工贸易进口设备是指来料加工和进料加工贸易项下对方作价或不作价提供进口的机械设备，包括以工缴费(或差价)偿还的设备和加工贸易项下外商投资企业进口不扣减投资额度的设备。 加工贸易项下外商投资企业进口的设备凡是扣减投资额的，按"外商投资企业进口设备"统计。是否扣减投资额度，以企业主管海关减免税审批部门审定的结果为准。 8. 对外承包工程出口货物(代码"22") 对外承包工程出口货物是指经外经贸部批准有对外承包工程经营权的公司为承包国外建设工程项目和开展劳务合作等对外合作项目而出口的设备、物资，但不包括边境地区经外经贸部批准有对外经济技术合作经营权的企业与我国批邻国家开展承包工程和劳务合作项下出口的工程设备、物资。 9. 租赁贸易(代码"23") 租赁贸易是指承办租赁业务的企业与外商签订国际租赁贸易合同，租赁期为一年及以上的租赁进出口货物。
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
WORD格式 环氧树脂 目录 材料简介应用特性类型分类使用指南国内主要厂商环氧树脂应用领域环氧树脂行业 材料简介 物，除个别外，它们环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合的 都不高。环氧树脂的分子结构是以分子链中含有，环氧基相对分子质量活泼的环氧基团为其特征团 可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种 应用对形式提出的要求，其低的粘度到高熔点固 范围可以从极体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在 0 ～ 180 ℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的具有很高极性羟基和醚键的存在，使其对各种物质的树脂固化时的收缩性低，产生内应力小，这也有助于提高 粘附力。环氧的粘附强度。 4 环氧基的、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中开进行的，没有水或其它挥发性产物放出。它们和不饱和聚 环聚合反应来副酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5 树脂体系具有优良的力学性、力学性能。固化后的环氧能。 6、电性能。固化后的环氧树脂体系是的优良绝一种具有高介电性能、耐表面漏电、耐电弧缘 材 料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固 环氧树脂化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用和
使其具有特殊的化学稳定性固化剂，可以能。 8 性能的综合，使环氧树脂体系 、尺寸稳定性。上述的许多具有突出的尺寸稳定性和耐久性。 9 体系耐大多数霉菌，可以在苛 、耐霉菌。固化的环氧树脂刻的热带条件下使用。 类型分类 根据分子结构，环氧树脂大体上可分为五大类： 1、缩水甘油醚类环氧树脂 2、缩水甘油酯类环氧树脂 3、缩水甘油胺类环氧树脂 4、线型脂肪族类环氧树脂 5、脂环族类环氧树脂 专业资料整理
丙烯酸酯类树脂的合成工艺进展 1215511121 12精细化工（1）班 摘要：自1843年Joseph Redtenbacher 首先发现丙烯酸单体以来，人们一直对这类具有活性的有机化合物不断地从结构与性能上进行探讨，合成各类的丙烯酸树脂。丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。丙烯酸类树脂的生产方式主要有本体聚合、悬浮聚合、乳液聚合。 关键词：丙烯酸酯类树脂，合成工艺，进展 1.丙烯酸类树脂的合成工艺 1.1丙烯酸类树脂复合材料的制备 丙烯酸类树脂复合材料是含丙烯酸类树脂的由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。互穿网络具有良好的阻尼性能而引起了各地科学家的重视，暨南大学的将笃孝【1】等人以甲基丙烯酸丁酯和聚氧硅烷为主要原料，制备了聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料。并用院子力显微镜对聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构观察表明，聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构的阻尼性能，有效的互传和一定程度的微相分离，才使材料具有良好的阻尼性能。 原位插层聚合法聚合制备聚合物基无机纳米复合材料是近年来研究最多的。鲍艳【2】等人采用原位插层聚合法成功制备了PMAA/MMT和P（MMA-AL/MMT）两种纳米复合材料。所制备的两种纳米复合材料均为剥离型纳米复合材料，纳米复合材料的热性能较相应的聚合物提高了20℃左右，应用结果表明另种纳米复合材料均具有鞣制性能，其应用性能较显影聚合物有所提高。 1.2丙烯酸类树脂微球的制备 反应性凝胶是一种分子内交联，表面或者内部带有一定火星集团的大分子， 由于具有独特的结构和流变性能而广泛应用于生物医药、涂料与软了、、石油开采等方面。微凝胶最常用的制备方法是乳液聚合和溶液聚合。张静【3】等采用疏水性较强的带有长脂肪链的丙烯酸单体进行共聚，利用分散合成聚合法合成了带有不同反应性基团的丙烯酸酯类微凝胶。张静等人还发现当丙烯酸十六酯用量为30mol％~40mol％，三羟甲基丙烷三甲基丙烯酸酯的用量为5mol％时可得到平均微径为25nm左右的微凝胶颗粒。 熊圣东【4】等人通过微博辐射分散聚合制备分散聚甲基丙烯酸甲酯微球。但分散聚合物微球具有比表面积大，吸附性强，表面反应能力高等特异性。在环境保护、生物医学、胶体科学等领域都有广泛的应用。熊圣东等以乙醇/水位分散介质，在微博辐射下制得了微径为250nm~400nm的PMMA微球，其研究表明，当分散介质中乙醇的质量分数位40%~50%时能得到稳定的聚合物微球。随着聚合反应前期微博功率的增加，微球的粒径增大，粒径分布先变小后变大。随着AIBN浓度的增加，微球粒径增大，粒径分布先变窄后变宽。微球半径大小和粒径分布都岁PVP浓度的增大而减少。 1.3含氟丙烯酸类树脂的制备 氟化丙烯酸酯聚合物中的C-F键键能大（460J/mol），稳定性很高，螺旋状排列的氟原子对碳珠帘起到很好的“屏蔽保护”作用，有效地防止了碳原子和贪恋的暴露，使得氟化丙烯酸酯聚合物具有优异的耐后行，耐腐蚀性，耐化学戒指等性能。【5】
提供办公室装修和商场装修服务https://www.doczj.com/doc/6f3349599.html, 装修材料-树脂的介绍及分类 树脂一般认为是植物组织的正常代谢产物或分泌物，常和挥发油并存于植物的分泌细胞，树脂道或导管中，尤其是多年生木本植物心材部位的导管中。下面康蓝装饰公司将为大家介绍下树脂的材料和树脂的种类。 树脂是什么材料 所为树脂，其通常为无定型固体，表面微有光泽，质硬而脆，少数为半固体，并且不溶于水，也不吸水膨胀;树脂一般有天然树脂和合成树脂两大类;所谓天然树脂是指由自然界中动植物分泌物所得的无定形有机物质，而合成树脂是指由简单有机物经化学合成或某些天然产物经化学反应而得到的树脂产物;无论是什么样的树脂，其在现代工业行业中的应用都相当的广阔，是油漆以及塑料制品的主要原料。 树脂的种类 树脂的种类比较多，一般根据不同的分类方式，其所得到的树脂种类是各不相同的，到底树脂的种类都有哪些分类呢? 按树脂合成反应分类： 1、加聚物：这类型的树脂是指由加成聚合反应制得的聚合物，其链节结构的化学式与单体的分子式相同，如聚乙烯、聚苯乙烯、聚四氟乙烯等。 2、缩聚物：这类型的树脂是指由缩合聚合反应制得的聚合物，其结构单元的化学式与单体的分子式不同，如酚醛树脂、聚酯树脂、聚酰胺树脂等。 按树脂分子主链组成分类 1、碳链聚合物：这类型的树脂是指主链全由碳原子构成的聚合物，如聚乙烯、聚苯乙烯等。 2、杂链聚合物：这类型的树脂是指主链由碳和氧、氮、硫等两种以上元素的原子所构成的聚合物，如聚甲醛、聚酰胺、聚砜、聚醚等。 3、元素有机聚合物：这类型的树脂是指主链上不一定含有碳原子，主要由硅、氧、铝、钛、硼、硫、磷等元素的原子构成，如有机硅。
丙烯酸树脂分类详解) 油性液状丙烯酸树脂一、油性丙烯酸树脂(油性固体丙烯酸树脂/这类树脂是经乳液聚合反应而成30-80%油性液状丙烯酸树脂指树脂固含量为的丙烯酸树脂，A以上时！就称为：高固体分丙烯酸树脂，这的含有有机溶剂的丙烯酸树脂，而当因含量在大于60% 类树脂粘度低！低VOC含量！也就是我们涂料行业通常在 应用上面说当固含量是在50%左右的，有热塑性和热固性丙烯酸树脂，的单组 分和双组分。 1、单组分涂料一般也叫自干型的涂料，也就是以热塑性丙烯酸树脂为成膜物的涂料。、热固性丙烯酸树脂一般配上氨基树脂时，因两者之间的氨基和羟基反应，按理说应算是双组分2度以上，涂料用的，也就是通常所说的烤漆，一般应用在金属上面用的烤漆，一般烤的温度在100 这类应用是最为古老，最为早的，生活中常可看到。，再加入其它料，也就成为涂料行业中、热固性丙烯酸树脂一般配用固化剂（一般是异氰酸酯）3、固化剂、稀释剂了，这类性能较热塑性丙烯酸树所说的双组分涂料了，既有主剂（丙烯酸树脂）脂为稳定，且性能也较为优越。（普通油性热塑性固体丙烯酸树脂/特殊功能油性固体丙烯酸树脂）B油性固体丙烯酸树脂：固体丙烯酸树脂，现在市面上主要的还是以热塑性固体丙烯酸树脂为主！这类热塑性固体丙烯酸树脂，也叫溶剂型固体丙烯酸树脂。因为他们一般都是溶于溶剂的，如苯类、酯类、酮类、氯化类、醚类、醇类等！根据合成的不同溶解性就有不同！甲基丙烯酸BMA，也就是甲基丙烯酸甲酯、和固体丙烯酸树脂，最通常用到的牌号一般都是由MMA丁酯等合成。因带甲基的丙烯酸酯单合成的单体玻璃化温度较高！树脂的性能一般都是由生产工时！它的硬度就会很高！也就我们常艺中单体的配方原料性能而决定的！当所合成单体全用MMA说的压克力、有机玻璃了！但此类树脂不易做为涂料上面使用！一般应用于塑料板材上面！普通以不同比例进配方中合成不同指标性能的固体丙烯酸树脂！、BMA的固体丙烯酸树脂一般就是由MMA度之间！分子量由其它合成助剂 取决！这之间！软化点也在150-200通常的玻璃化温度在50-100类树脂在应用上面是最普遍的，液体的热塑性丙烯酸树脂有应用到的！它一般也都应用得到！只是有些达不到液体性能的效果。在用途上可应用很广，比如： 1、普通油性热塑性固体丙烯酸树脂用途：、最为通用型牌号为2013最早的固体丙烯酸树脂是由英国ICI旗下的公司研发出来并投入市场的！，此二种型号为油溶性的丙烯酸树脂，可应用于各种塑料涂料、金属涂料、且应用于印刷油2016墨等多种涂料，多且应用于高档油墨上面！经调整过的型号欲有其它的功效！比如耐汽油、高光、高硬度等！再经市场投放后又研发了其它的应用于，比如皮革上面用的，再后来的较难附着的铝旗下的几家公司分家！就有原主体公司（现中国地区ICI材、陶瓷、玻璃等底材上面应用！后因的该树脂事业部！另几家也就是很有名的公司捷利康公司！ICI名为英国路彩特公司）继承了原的牌号产品指标基本上相同！ 举此类树脂最常应用的几种地方：其主要的牌号与ICI 丝网印刷油墨：各种普通塑料底材涂料及油墨：金属船舶涂料：纸张木材涂料：及原料单体的不同很多。分子量在35000-80000160一般玻璃化温度在50-80度，软化点在左右，越高故它的硬度也就越高，成品也就越容都决定了它的应用！比如玻璃化温度，就一般而言，TG易脆；TG越低它的柔韧性就越好，成品也就更易于应用到底材为软质的材料上面。而软化点一般而言在自干型涂料中是够耐常温度的，但一些要
第二章对外贸易的基本分类及常用的统计指标 本章重点介绍对外贸易的基本分类及常用的统计指标。学生在学习研究国际贸易问题时，有必要了解国际贸易的其本类型和分类；在分析和研究世界经济贸易的发展过程中，我们经常会使用一些基本的统计数据。这些都是学习、研究国际经济贸易问题的重要工具。本章希望通过对上述内容的介绍，能为学生学习本课程打下一个良好的基础。 第一节对外贸易的基本分类 对外贸易（Foreign Trade）是指一国或地区与别国或地区进行的货物与服务的交换活动。例如中国与日本、美国、英国、韩国等世界100多个国家和地区有货物和服务的交换活动，对中国而言所有这些货物和服务的交换活动都是中国对外贸易的一部分。 对全世界各个国家而言，都存在着此类的与世界其他国家和地区进行的货物或服务的交换活动。对世界各国来说，这些与其他国家或地区进行的交换活动，都是他们对外贸易的一部分。当从世界的角度来看所有这些国家之间发生的货物与服务的交换活动时，我们便称之为国际贸易(International Trade)。因此，世界各国的对外贸易的总和构成了国际贸易。 一些海岛国家，如英国、日本等常把对外贸易称为海外贸易。而国际贸易也常被称为世界贸易。 一国的对外贸易按不同的方法，可分成不同的类型。以下介绍一些基本的分类方法。 一、按货物移动的方向，对外贸易可分为： 1、出口贸易（Export Trade） 出口贸易是指把本国生产或加工的产品及本国化产品运往他国市场销售。 所谓“本国化产品”是指外国货物经过结关进入国内后，未经加工改造，又输出国外的现象。这一现象也称为复出口（Re-export Trade）。 2、进口贸易(Import Trade) 进口贸易是指把外国生产和加工的产品运往本国国内市场销售。 有时由于某些特殊原因，如出口退货、或未能售出的寄售商品等，本国出口的货物出口后在国外未经任何加工或改造便又被运回国内，这一现象我们称之为复进口（Re-import Trade）。 3、过境贸易（Transit Trade） 过境贸易是指当A国须经过C国国境把货物运往B国时，这批经过C国运往B国的货物，对C国而言，便是过境贸易。过境贸易通常发生在不彼此相邻的内陆国家间的贸易。如中国与东欧国家之间的贸易，通常通过大陆桥运输。由于铁路横跨欧亚大陆，货物由中国运往东欧国家时，必定经过俄罗斯等国。这些经过俄罗斯等国运往东欧国家货物的贸易，对俄罗斯等国而言，便是过境贸易。 二、按交易商品的形式，对外贸易可分为： 1、货物贸易（Goods Trade） 货物贸易也称为有形（商品）贸易（Tangible Goods Trade）,它是指有具体形状的商品如大米、服装、机器等的交换活动。货物贸易是国与国之间进行交换的主要内容。 对外贸易和国际贸易中交换的货物种类繁多，为便于统计，联合国秘书处于1950年起草了《联合国国际贸易标准分类》(Standard International Trade Classification, SITC)，把有形商品作了系统的分类，供各国编制贸易统计表时使用。并分别在1960年和1974年进行了修订。 在1974年的修订本中，SITC把货物贸易分为10大类、63章、233组、786个分组和1 924
铸造的种类与优缺点简介[整理] 铸造的种类与优缺点简介:铸造是将通过熔炼的金属液体浇注入铸型内，经冷却凝固获得所需形状和性能的零件的制作过程。铸造是常用的制造方法，优点是:制造成本低，工艺灵活性大，可以获得复杂形状和大型的铸件，在机械制造中占有很大的比重，如机床占60,80%，汽车占25%，拖拉机占50,60%。 种类:铸造工艺可分为重力铸造、压力铸造和砂型铸造。铸造方法常用的是砂型铸造，其次是特种铸造方法，如:金属型铸造、熔模铸造、石膏型铸造等。而砂型铸造又可以分为粘土砂型铸造、有机粘结剂砂型铸造、树脂自硬砂型铸造、消失模铸造等等。 重力铸造:重力铸造是指金属液在地球重力作用下注入铸型的工艺，也称浇铸。广义的重力铸造包括砂型浇铸、金属型浇铸、熔模铸造，泥模铸造等;窄义的重力铸造专指金属型浇铸。 压力铸造:压力铸造是指金属液在其他外力(不含重力)的作用下注入铸型的工艺。广义的压力铸造包括压铸机的压力铸造和真空铸造、低压铸造、离心铸造等;窄义的压力铸造专指压铸机的金属型压力铸造，简称压铸。这几种铸造工艺是目前有色金属铸造中最常用的、也是相对价格最低的。 砂型铸造:砂型铸造是一种以砂作为主要造型材料，制作铸型的传统铸造工艺。砂型一般采用重力铸造，有特殊要求时也可采用低压铸造、离心铸造等工艺。砂型铸造的适应性很广，小件、大件，简单件、复杂件，单件、大批量都可采用。砂型铸造用的模具，以前多用木材制作，通称木模。木模缺点是易变形、易损坏;除单件生产的砂型铸件外，可以使用尺寸精度较高，并且使用寿命较长的铝合金模具或树脂模具。虽然价格有所提高，但仍比金属型铸造用的模具便宜得多，在小批量及大件生产中，价格优势尤为突出。此外，砂型比金属型耐火度更高，因而如铜
丙烯酸树脂基础知识 丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类几其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。 热固性丙烯酸树脂是指在结构中带有一定的官能团，在制漆时通过和加入的氨基树脂、环氧树脂、聚氨酯等中的官能团反应形成网状结构，热固性树脂一般相对分子量较低。热固性丙烯酸涂料有优异的丰满度、光泽、硬度、耐溶剂性、耐侯性、在高温烘烤时不变色、不返黄。最重要的应用是和氨基树脂配合制成氨基-丙烯酸烤漆，目前在汽车、摩托车、自行车、卷钢等产品上应用十分广泛。 按生产的方式分类可以分为： 1、乳液聚合: 是通过单体、引发剂及其反应溶剂一起反应聚合而成，一般所成树脂为固体含量为50%的树脂溶液，其一般反应用的溶为苯类（甲苯或是二甲苯）、酯类（乙酸乙酯、乙酸丁酯），一般是单一或是混合。固乳液型的丙烯酸树脂一般会因溶剂的选择不同而使产品性能不一样。一般玻璃化温度较低，因为是用不带甲基的丙烯酸酯下去反应。该类型的树脂可以有较高的固含量，可达到80%，可做高固体分涂料。 2、悬浮聚合： 是一种较为复杂的生产工艺，是做为生产固体树脂而采用的一种方法。固体丙烯酸树脂一般都采用带甲基的丙烯酸酯的反应聚合。不带甲基的丙烯酸酯在反应滏中聚合反应不易控制，容易发粘而至爆锅。工艺流程是将单体、引发剂、助剂投入反应斧中然后放入蒸溜水反应。在一定时间和温度反应后再水洗，然后再烘干过滤等。其产品的生产控制较为严格，如在中间的哪一个环节做得不到位，其出来的产品就会有一定的影响，体现在颜色上面和分子量的差别。
SITC 国际贸易标准分类（Standard International Trade Classification，简称：SITC）为用于国际贸易商民的统计和对比的标准分类方法。1950年出版了《国际贸易标准分类》,英文简称SITC,该分类表1950年7月12日联合国经社理事会正式通过,作为国际贸易统计、对比的标准分类。经社理事会建议各国政府采纳这种分类体系。《国际贸易标准分类》第二修订本把所有国际贸易商品分为10类、63章、233组、786个分组,其中在435个分组里又细分了1 573个子目,其余351个分组不分子目,合计共有1 924个统计基本项目,各国可以根据需要增设子目。《国际贸易标准分类》的前二位数字表示类、章次,前三位数字表示组别,前四位数字表示分组别,如果该分组下设子目,则为五位数,分组前有一圆点。《国际贸易标准分类》商品分类有其独特的优点,它主要是按照商品的加工程度由低级到高级编排的,同时也适当考虑商品的自然属性。1976联合国开始按照《国际贸易标准分类》编制国际贸易的统计资料。我国的《国际贸易标准分类》主要分成两大类:初级产品和工业制成品,初级产品又细分为五小类、工业制成品细分为八小类。 HS分类方法 HS采用六位数编码，把全部国际贸易商品分为21类，97章。《商品名称及编码协调制度的国际公约》（International Convention for Harmonized Commodity Description and Coding System）简称协调制度（Harmonized System，缩写为HS），是1983年6月海关合作理事会（现名世界海关组织）主持制定的一部供海关、统计、进出口管理及与国际贸易有关各方共同使用的商品分类编码体系。HS编码“协调”涵盖了《海关合作理事会税则商品分类目录》（CCCN）和联合国的《国际贸易标准分类》（SITC）两大分类编码体系，是系统的、多用途的国际贸易商品分类体系。它除了用于海关税则和贸易统计外，对运输商品的计费、统计、计算机数据传递、国际贸易单证简化以及普遍优惠制税号的利用等方面，都提供了一套可使用的国际贸易商品分类体系。HS于1988年1月1日正式实施，每4年修订1次.世界上已有150多个国家使用HS，全球贸易总量90%以上的货物都是以HS分类的。 HS的总体结构包括三大部分：归类规则；类、章及子目注释；按顺序编排的目与子目编码及条文。这三部分是HS的法律性条文，具有严格的法律效力和严密的逻辑性。HS首先列明6条归类总规则，规定了使用HS对商品进行分类时必须遵守的分类原则和方法。HS的许多类和章在开头均列有注释（类注、章注或子目注释），严格界定了归入该类或该章中的商品范围，阐述HS中专用术语的定义或区分某些商品的技术标准及界限。 HS采用六位数编码，把全部国际贸易商品分为21类，97章。章以下再分为目和子目。商品编码第一、二位数码代表“章”，第三、四位数码代表“目”（Heading），第五、六位数码代表“子目”（Subheading）。前6位数是HS 国际标准编码，HS有1241个四位数的税目，5113个六位数子目。有的国家根据本国的实际，已分出第七、八、九位数码。 在HS中，“类”基本上是按经济部门划分的，如食品、饮料和烟酒在第四类，化学工业及其相关工业产品在第六，纺织原料及制品在第十一类，机电设备在第十六类。运输设备在第十七类，武器、弹药在第十九类等。HS“章”分类基本采取两种办法：一是按商品原材料的属性分类，相同原料的产品一般归入同一章。章内按产品的加工程度从原料到成品顺序排列。如52章棉花，按原棉——
各种墙纸的分类介绍及各自的优缺点 墙纸按材质主要分为：纯纸、PVC材料、无仿布、天然植物墙纸、纺织物墙纸、金属墙纸等。 纯纸墙纸 纯纸壁纸主要由草、树皮及新型天然加强木浆（含10％的木纤维丝）加工而成，其突出的特点是环保性能好，不宜翘边、气泡、无异味、透气性强，不易发霉，是欧洲儿童房间的首选壁纸。而且由于纯纸壁纸的图案多是由印花工艺制成，所以图画逼真，色调清晰。缺点是施工时技术难度高，一旦操作不当，容易产生明显接缝，还有就是受纸张本身特质的影响，不容易作出层次感强或是立体感强的花纹（因为纸是平的嘛，只能印，不能做出凹凸感的东西），还有就是耐水、耐擦洗性能差。不过现在新型纯纸墙纸表面涂有薄层蜡质比起一般的纯纸墙纸更耐擦洗，防静电，不吸尘，无其他任何有机成分，是纯天然绿色环保壁纸。 在购买过程中需仔细观察，一般来说优质的纯纸墙纸给人的感觉有点像打印纸，纸质硬且白度好（纸浆不好的纸质感明显偏软），这样在生产过程中，才能保证颜料均匀上色，线条清晰，颜色干净，避免色差，色彩保持度也好，不易掉色、退色。如果用劣质纸浆，纸面平滑度不好，颜料容易朝低处{MOD}，有可能出现花色模糊，颜色浑浊，立体感不强的现象，导致墙纸上墙后出现色差，甚至短时间内掉色，变黄。最次的纯纸墙纸原料就是再生纸，是利用回收的废旧纸张，经过成浆、漂白等一系列流程，然后再往上面印花制成。该类墙纸除了纸质粗糙，容易出现上面的问题以外，由于在生产过程中填加更多的化学原料，其环保性也不容乐观，有的甚至有很大的异味，因此该类墙纸一般不用于家庭装修。 现在有些东西的工艺是做的越来越好，在挑选时如果没有专业知识，是很难辨别的，相对而言比较好的参照办法就是看价格，一般来说优质的纯纸墙纸，除了打特价，一般的店铺平均价格不会低于200元/卷（5.3平方），当然我说的是最好的纸质的那种，如果加上特殊的设计费（从国外购买设计图式）或是进口颜料，那个价格就不好估计了。 纸基胶面墙纸 纸基胶面墙纸（大部分是纸基和PVC），是指由PVC表层和底纸经施胶压合而称，合为一体后，在经印制、压花、涂布等工艺生产出来的。它的结构一般为两层，其中最底层是纸基，纸基层越厚(在一定范围内)，墙纸的硬度和坠性越好，也不容易卷边或是出现其他的施工问题。上面一层涂有无机制材料的装饰层（有一点像强化地板的耐磨层），一般是PVC材质，这一装饰层不但距有优良的防火性能，还使的壁纸易于清洗打理，脏了时，只需用湿布轻轻擦拭，既可清洁如故，十分容易打理。有了这样的工艺，任凭孩子如何涂涂画画，大人也不用担心壁纸被毁了。而且采用这种工艺做出来的墙纸克服了纯纸墙纸的缺陷，可以制造出许多纯纸墙纸不能达到的特殊花纹，比如有仿木纹、皮纹、拼花、仿瓷砖等效果，图案逼真，立体感强，装饰效果好，适用于室内墙裙、客厅和楼内走廊等装饰，是墙面装修的大众产品。其缺点之一是透气性不如纯纸，对于潮湿的墙面容易发霉，不过现在墙上都刷基膜，只要基膜刷的好，影响也不大。还有一个就是它毕竟是复合材料制成，如果生产质量不好，容易造成底纸和表层的剥落，不过现在正规厂家的工艺和材料都已经非常好了，关于这点大家不用太过担心，完全可以放心购买，还有一点就是PVC墙纸刚贴上的时候有淡淡的气味，但是那个一段时间后就可以消失，也不用太放在心上。
环氧树脂 目录 材料简介应用特性类型分类使用指南国内主要厂商环氧树脂应用领域环氧树脂行业 材料简介 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。 类型分类 根据分子结构，环氧树脂大体上可分为五大类： 1、缩水甘油醚类环氧树脂 2、缩水甘油酯类环氧树脂 3、缩水甘油胺类环氧树脂 4、线型脂肪族类环氧树脂 5、脂环族类环氧树脂 复合材料工业上使用量最大的环氧树脂品种是上述第一类缩水甘油醚类环氧树脂，而其中又以二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）为主。其次是缩水甘油胺类环氧树脂。 1、缩水甘油醚类环氧树脂 缩水甘油醚类环氧树脂是由含活泼氢的酚类或醇类与环氧氯丙烷缩聚而成的。
