电路分析等效电源定理
实验报告
内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电路分析 等效电源定理 实验报告
一、 实验名称
等效电源定理 二、实验目的
1. 验证戴维宁定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。 三、原理说明
1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ， 其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is 等于这个有源二端网络的短路电流I SC ，其等效内阻R 0定义同戴维宁定理。
Uoc （Us ）和R 0或者I SC （I S ）和R 0称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 (1) 开路电压的测量
在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压
Uoc 。
（2）短路电流的测量
在有源二端网络输出端短路，用电流表测其短路电流Isc 。 （3）等效内阻R 0的测量 Uoc R 0＝ ── Isc
如果二端网络的内阻很小，若将其输出端口短路，则易损坏其内部元件，因此不宜用此法。 四、实验设备
5 万用表
1 自备 6 可调电阻箱 0～99999.9Ω
1 THHE-1 7
戴维宁定理实验电路板
1
THHE-1
五、实验内容
被测有源二端网络如图5-1(a)所示，即HE-12挂箱中“戴维宁定理/诺顿定理”线路。
(a) (b)
图 5-1
1. 用开路电压、短路电流法测定戴维宁等效电路的Uoc 、R 0。
按图5-1(a)接入稳压电源Us=12V 和恒流源Is=10mA ，不接入R L 。测出U Oc 和Isc ，并计算出R 0（测U OC 时，不接入mA 表。），并记录于表1。
表1 实验数据表一
2. 负载实验
按图5-1(a)接入可调电阻箱R L 。按表2所示阻值改变R L 阻值，测量有源二端网络的外特性曲线，并记录于表2。
表2 实验数据表二 3. 验证戴维宁定理
把恒压源移去，代之用导线连接原接恒压源处；把恒流源移去，这时，A 、B 两点间的电阻即为R 0，然后令其与直流稳压电源（调到步骤“1”时所测得的开路电压Uoc 之值）相串联，如图5-1(b)所示，仿照步骤“2”测其外特性，对戴氏定理进行验证，数据记录于表3。
表3 实验数据表三 4. 验证诺顿定理
在图5-1（a ）中把理想电流源及理想电压源移开，并在电路接理想电压源处用导线短接（即相当于使两电源置零了），这时，A 、B 两点的等效电阻值即为诺顿定理中R 0， 然后令其与直流恒流源（调到步骤“1”时所测得的短路电流Isc 之值）相并联，如图5-2所示，仿照步骤“2”测其外特性，对诺顿定理进行验证，数据记入表4。
图5-2
表4 实验数据表之四
六、实验结果分析 图2—1 图2—2
1.步骤2和3，分别绘出曲线如图2—1.2—2
由这两个图可以明显看出图1中a 等效于b ，也即戴维南定理得证。
2.思考题
的条件是不接入负载。本（1）在求戴维宁等效电路时，作短路试验，测I
sc
实验中可直接作负载短路实验。因为电路本身带有电阻。
（2）图5－1（a）中所测的开路电压不是负载RL两端的电压，因为负载两端的电压是会随着RL大小而改变的，而开路电压Uoc是一个固定值。
（3）一个二端网络在内部含有负载的情况下可以做短路实验。
实验二等效电源定理 一、实验目的 1. 验证戴维宁定理和诺顿定理的正确性，加深对该定理的理解。 2. 掌握测量有源二端网络等效参数的一般方法。 二、原理说明 1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。 诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流I SC，其等效内阻R0定义同戴维宁定理。 Uoc（Us）和R0或者I SC（I S）和R0称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 (1) 开路电压的测量 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc。 （2）短路电流的测量 在有源二端网络输出端短路，用电流表测其短路电流Isc。 （3）等效内阻R0的测量 Uoc R0＝── Isc 如果二端网络的内阻很小，若将其输出端口短路，则易损坏其内部元件，因此不宜用此法。 三、实验设备
四、实验内容 被测有源二端网络如图5-1(a)所示，即HE-12挂箱中“戴维宁定理/诺顿定理”线路。 (a) (b) 图5-1 1. 用开路电压、短路电流法测定戴维宁等效电路的Uoc、R0。 按图5-1(a)接入稳压电源Us=12V和恒流源Is=10mA，不接入R L。测出U O c和Isc，并计算出R0（测U OC时，不接入mA表。），并记录于表1。 表1 实验数据表一 2. 负载实验 按图5-1(a)接入可调电阻箱R L。按表2所示阻值改变R L阻值，测量有源二端网络的外特性曲线，并记录于表2。 3. 验证戴维宁定理 把恒压源移去，代之用导线连接原接恒压源处；把恒流源移去，这时，A、B两点间的电阻即为R0，然后令其与直流稳压电源（调到步骤“1”时所测得的开路电压Uoc之值）相串联，如图5-1(b)所示，仿照步骤“2”测其外特性，对戴氏定理进行验证，数据记录于表3。
电路实验报告1-叠加原理的验证 所属栏目：电路实验- 实验报告示例发布时间：2010-3-11 实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路, 按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1
3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。 六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。
等效电源定理 戴维南定理和诺顿定理分别能把含源二端网络等效成为一个实际电压源支路和实际电流源支路，故统称等效电源定理。 1、戴维南定理 任一线性含源二端网络，对外电路讲，可以等效为一个电压源和电阻串联的组合，电压源的电压为该网络的开路电压u oc，串联电阻等于该网络中所有独立源为零时的入端等效电阻R o。 2、诺顿定理 任一线性含源二端网络，对外电路讲，可以等效为一个电流源和电阻并联的组合，电流源的电流为该网络的短路电流isc，并联电阻等于该网络中所有独立源为零值时的入端等效电阻R o。 图(a)所示为一接有外电路的含源二端网络，根据替代定律，把R L 支路分别用流过它的电流i和两端电压u作为电压源等效替代，然后运用叠加定理分别得到 u＝u oc－R o i＝i sc－u/R o 等效电源电路如图（b）所示。 这两条定律所得到的电压源支路和电流源支路可以互相等效，所以人们多应用戴维南等效电压源定律，然后变化为诺顿等效电流源电路，如图（b）上、下图所示。戴维南定律对求解电路中某一支路的电压、电流和功率，特别是负载吸收的最大功率最为方便。求解时含源二端网络必须是线性的，待求支是线性的或非线性、有源或无源均可。
应用这两条定律，一般分三个步骤： (1)断开待求支路或将待求支路短路，分别求得开路电压u oc和短路电流i sc; (2)让全部独立源为零，求入端等效电阻R o。 (3)画出等效电源电路，接上待求支路，求解待求量。 3、用戴维南定律分析含受控源电路 根据受控源的性质和等效电源定律的要求，当用戴维南定律和诺顿定律分析受控源电路时，必须掌握： (1)当控制量在端口上时，它要随端口开路或短路变化，必须用变化了的控制量来表示受控源的电压或电流。 (2)当控制量在网络内，则在短路或开路时，必须保证受控源及其控制量同在含源二端网络内。 (3)受控源不能充当激励，具有电阻性。 在求戴维南等效电阻时，独立源为零，受控源和电阻一样要保留，故
特勒根定理 设有电路,A B ，满足：（1）两者的拓扑图完全相同，均有n 个节点b 条支路；（2）对应的支路和节点均采用相同的编号，其中B 电路的电流、电压加“^”号；（3）各支路电流、电压参考方向均取为一致，则有： 功率守恒定理： 01 b U I k k k =∑= ??01b U I k k k =∑= 似功率守恒定理： ?01 b U I k k k =∑= 1 ?0b k k k U I ==∑
适用于各种电路：直流、交流；线性、非线性； 被称为基尔霍夫第三定律。 §2－2互易定理 在线性电路中，若只有一个独立电源作用，网络只含有线性电阻（不含受控源），则在一定的激励与响应的定义下，二者的位置互易后，响应与激励的比值不变。 互易定理的证明需要特勒根定理（或二端网络等效的概念）。 根据激励和响应是电压还是电流，互易定理有三种形式： 1、互易定理的第一种形式
S u S u ?+- 电路在方框内仅含线性电阻，不 含任何独立电源和受控源。电压源s u 接在端子1-1'，支路2-2'短路，其电流为2i 。如果把激励和响应位置互 换，此时?s u 接于2-2'，而响应则是接于1-1'，短路电流1?i 。 21??s s i i u u =，若 ?s s u u =，则21?i i =。 对一个仅含线性电阻的电路，在单一电压源激励而响应为电流时，激励和响应互换位置，不改变同一激励产生的响应。 2、互易定理的第二种形式
2' 2 1' 1 21??s s u u i i = 若?s s i i =，则21?u u =。 3 互易定理的第三种形式 2 1??s s i u i u = 若数值上?s s i u =，则数值上21?i u =。 例 用互易定理求下图中电流i 。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 叠加原理实验报告范文 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路,按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1
3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时， I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。
实验三 叠加定理和互易定理 一、实验目的 ⒈ 加深对叠加定理和互易定理的内容和适用范围的理解。 ⒉ 学习自拟实验步骤。 二、原理与说明 ⒈ 叠加定理 ⑴ 如果把独立电源称为激励，由它引起的支路电压、电流称为响应，则叠加定理可简述为： 在任一线性网络中，多个激励同时作用时的总响应等于每个激励单独作用时引起的响应之和。所谓某一激励单独作用，就是除了该激励外，其余激励均为零值。对于实际电源，电源的内阻或内电导必须保留在原电路中。 在线性网络中，功率是电压或电流的二次函数。叠加定理不适用于功率计算。 ⑵ 对含有受控电源的线性电路，叠加定理也是适用的。 图3-1所示电路为含电压控制型电流源的线性电路，在理想情况下，控制量1U 与输出量o I 有如下关系： 12 1 o I U R = 令2 1 g R = ，即 图3-1 含电压控制电流源的线性电路 1o I gU = ⒉ 互易定理 互易定理是不含受控电源的线性网络的主要特性之一。如果把一个由线性定常电阻、电容和电感（包括互感）元件构成的二端口网络称为互易网络，则互易定理可以叙述为： ⑴ 当一电压源s u 作用于互易网络的1、1′端时，在2、2′端上引起的短路电流 2i [ 图3-2（a ）],等于同一电压源s u 作用于2、2′端时，在1、1′端上引起的短路电流
1?i [图3-2（b ）]，即：2i =1?i 图3-2 互易定理第一形式 (a) (b) ?i 2i ⑵ 当一电流源s i 作用于互易网络的1、1′端时，在2、2 ′端上引起的开路电压 2u [图3-3（a ）]，等于同一电流源s i 作用于2、2′端时，在1、1′端上引起的开路电压1?u [图3-3（b ）] ，即：2u =1?u 图3-3 互易定理第二形式 (a) 2u ⑶ 设一电流源s i 作用于互易网络的1、1′端时，在2、2′端上引起的短路电流为2i [图3-4（a ） ],若在2、2′端加一电压源s u ，只要s u 和s i 在所有的时刻都是相等的或者 图3-4 互易网定理第三形式 (a) (b) i 2 i 成正比，则在 1、1′端上引起的开路电压1?u [图3-4（b ）]与2i 的数值相等或者成正 比，即按图中所示方向，有 21?s s i i u u
基尔霍夫定律和叠加定理的验证 组长：曹波组员：袁怡潘依林王群梁泽宇郑勋 一、实验目的 通过本次实验验证基尔霍夫电流定律和电压定律加深对“节点电流代数和”及“回路电压代数和”的概念的理解；通过实验验证叠加定理，加深对线性电路中可加性的认识。 二、实验原理 ①基尔霍夫节点电流定律[KCL]：在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和恒等于0。 ②基尔霍夫回路电压定律[KVL]:在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于0。 ③叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加。 三、实验准备 ①仪器准备 1.0～30V可调直流稳压电源 2.±15V直流稳压电源 3.200mA可调恒流源 4.电阻 5.交直流电压电流表 6.实验电路板 7.导线
②实验电路图设计简图 四、实验步骤及内容 1、启动仪器总电源，连通整个电路，分别用导线给电路中加上直流电压U1=15v，U2=10v。 2、先大致计算好电路中的电流和电压，同时调好各电表量程。 3、依次用直流电压表测出电阻电压U AB、U BE、U ED，并记录好电压表读数。 4、再换用电流表分别测出支路电流I1、I2、I3，并记录好电流读数。 5、然后断开电压U2，用直流电压表测出电阻电压U、BE，用电流表分别测出支路电流I、1并记录好电压表读数。 6、然后断开电压U1，接通电压U2，用直流电压表测出电阻电压U、、BE，用电流表分别测出支路电流I、、1并记录好电压表读数。 7、实验完毕，将各器材整理并收拾好，放回原处。 实验过程辑录 图1 测出U AB= 图2 测出电压U BE=
实验报告 一、实验名称 叠加定理与置换定理 二、实验原理 1、根据叠加定理，实验数据应满足当电路中只有U s1单独作用时流过一条支路的电流值加上电路只有Us2单独作用时流过该支路的电流值等于电路中Us1与Us2共同作用时流过该支路的电流值。 2、置换定理：若电路中某一支路的电压和电流分别为U和I，用Us=U的电压源或Is=I的电流源来置换该支路，如置换后电路有唯一解，则置换前后电路中全部支路电压与支路电流保持不变。 三、实验内容 1、测量并记录电阻的实际值（数据见实验数据表1） 2、根据下面电路图，在实验板上连接此电路实物图。将一万用表串联接入R3的那条支路中，并将万用表打在电流档上；将另一万用表并联在R33两端并打在电压档上。 3、选择一支路，记录两个电源同时作用时的两万用表的读数；单个电源作用，分别短路另一个电源（不是不接电源也不是将电源的值降为0，而是直接短路），记录两万用表的读数。（数据见实验数据表2） 四、实验数据 表1 器件R1 R2 R3 R11 R22 R33
阻值（Ω） 1.799k 219.5 267.8 2.173k 267.5 327.6 表2 电源电压/V 支路电压/V 支路电流/mA Multisim 实验板Multisim 实验板 Us1=10 Us2=15 8.250 8.35 31.0 31.70 Us1=10 Us2=0 0.632 0.636 2.337 2.35 Us1=0 Us2=15 7.728 7.72 29.0 29.33 两电源共同作用时仿真图： Us1单独作用时的仿真图： Us2单独作用时的仿真图：
将直流电源换成交流电源时的分别三张波形图： U1=10 U2=15交流波形图 U1=10 U2=0 交流波形图
实验四 等效电源定理与叠加定理 一、 实验目的 1． 加深对等效电源定理（戴维南定理和诺顿定理）与叠加定理的理解。 2． 学习线性含独立源一端口网络等效电路参数的测量方法。 二、 实验仪器 直流电压表 直流电流表 万用表 直流稳压电源 直流稳流电源 相关电阻元件 三、 预习要求 1. 复习等效电源定理和叠加定理。 2. 确定等效电源电阻的几种方法及其优缺点。 3. 含独立源二端网络及其戴维南等效电路的等效条件。 四、 实验原理 1． 叠加定理 具有唯一解的线性电路，由几个独立源共同作用所产生的各支路电流或电压，是各个独立电源分别单独作用时产生的各支路电流或电压的代数叠加。 2． 等效电源定理 （1） 戴维南定理：任一线性含独立源一端口网络，其对外作用可以用一个电压源串 电阻的等效电源代替，该电压源的电压等于此一端口网络的开路电压，该电阻等于此一端口网络内部各独立源置零后的等效电阻。 （2） 诺顿定理：任一线性含独立源一端口网络，其对外作用可以用一个电流源并电 导的等效电源代替，该电流源的电流等于此一端口网络的短路电流，该电导等于此一端口网络内部各独立源置零后的等效电导。 线性含源一端口网络的等效电路如图1-19所示。 图1-19 等效电源定理 3． 等效电源电路参数的测定 （1） 测定开路电压。如果电压表的内阻相对于被测一端口网络的内阻大很多，电压 表几乎不取网络电流，可以直接用电压表或万用表的电压档测定。 （2） 测定短路电流。如果电流表的内阻相对于被测一端口网络的内阻小很多，其上 电压降可忽略不计，可以直接用电流表测定。 线性含源一端口a b Ro Uoc +-a b a b 或
实验二电路原理图的绘制实验报告 一、实验目的 (1)掌握设计项目的建立和管理； (2)掌握原理图图纸参数的设置、原理图环境参数的设置； (3)掌握元器件库的装载，学会元器件、电源、接地、网络标号、总线、输入/输出端口、节点等电路元素的选取、放置等操作； (4)掌握电路元素的参数修改方法。 二、实验原理 1、创建一个新的项目文件。 在Altium Designer 10中，根据不同的设计主要有三种形式的项目文件，分别是：PCB项目文件，文件后缀为PrjPCB；FPGA项目文件，文件后缀为PrjFPG；库文件，根据电路原理图和印制电路板图设计的不同，其后缀有SchLib和PcbLib 两种。在我们实验中均建立一个PCB项目文件。 (1)执行菜单命令“文件\工程\PCB Project”，建立一个空的项目文件后的项目工作面板； (2)执行菜单命令“File\Save Project”，保存文件。 2、新建原理图文件 (1)执行菜单命令“File\New\Schematic”，在刚才建立的项目中新建原理图，默认的文件名为Sheet1.SchDoc。 (2)执行菜单命令“File\Save Project”，保存文件。 3、设置原理图选项 (1)图纸参数设定：执行菜单命令“设计\文档选项”，系统弹出文档选项对话框，在此对话框的“方块电路选项”标签页设置图纸参数。 (2)填写图纸设计信息：执行菜单命令“设计\文档选项”，系统弹出文档选项对话框，在此对话框的“参数”标签页设置图纸参数。 (3)原理图环境参数设置：执行菜单命令“工具\设置原理图参数”，系统将弹出“喜好”对话框，在此对话框的左边树状图中选择原理图选项，此选项组中有12个选项卡，它们分别是原理图参数选项、图形编辑参数选项、编译器选项、导线分割选项、默认的初始值选项和软件参数选项等，分别用于设置原理图绘制过程中的各类功能选项。
电路实验实验报告 一、实验题目 二极管伏安特性曲线测量 二、实验摘要 1.设计电路使电压1-5v可调。 2.在面包板上搭接一个测量二极管伏安特性曲线的电路。 3.给二极管测试电路的输入端加Vp-p=4V、f=5kHz的正弦波，用示波器观察该电路的输入输出波形。 4.测量二极管正向和反向的伏安特性，将所测的电流和电压列表记录好。 5.用excel画二极管的伏安特性曲线。 三、实验环境 数字万用表、二极管、面包板、导线、电阻、示波器、函数信号发生器等。 四、实验原理 1.晶体二极管的导电特性： 晶体二极管无论加上正向或反向电压，当电压小于一定数值时只能通过很小的电流，只有电压大于一定数值时，才有较大电流出现，相应
的电压可以称为导通电压。正向导通电压小，反向导通电压相差很大。当外加电压大于导通电压时，电流按指数规律迅速增大，此时，欧姆定律对二极管不成立。 2.正向电压： 对二极管施加正向偏置电压时，则二极管中就有正向电流通过（多数载流子导电），随着正向偏置电压的增加，开始时，电流随电压变化很缓慢，而当正向偏置电压增至接近二极管导通电压时，电流急剧增加，二极管导通后，电压的少许变化，电流的变化都很大。 3.反向电压： 对上述器件施加反向偏置电压时，二极管处于截止状态，其反向电压增加至该二极管的击穿电压时，电流猛增，二极管被击穿，在二极管使用中应竭力避免出现击穿观察，这很容易造成二极管的永久性损坏。所以在做二极管反向特性时，应串联接入限流电阻，以防因电流过大而损坏二极管。 4.将正弦交流电接入二极管，正向的电流可以导通，反向无法导通，则可在示波器上显示出半个正弦波。 五、实验电路
一、实验目的 1、通过实验来验证线性电路中的叠加原理以及其适用范围。 2、学习直流仪器仪表的测试方法。 二、实验器材 序号名称数量备注 1稳压、稳流源1DG04 2直流电路实验1DG05 3 1D31-2 直流电压、电流表 三、实验原理 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 四、实验内容及步骤 实验线路如图3-4-1所示。 图3-4—1 1、按图3-4-1，取U1＝+12V，U2调至+6V。 2、U1电源单独作用时（将开关S1拨至U1侧，开关S2拨至短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表格中。 3、U2电源单独作用时（将开关S1拨至短路侧，开关S2拨至U2侧），重复实验步骤2的测量和记录。 4、令U1和U2共同作用时（将开关S1和S2分别拨至U1和U2侧），重复上述的测量和记录。 五、实验数据处理及分析 线性叠加定理数据记录表 实验内容I?I?I?Uab Ucd Uad Ude Ufa U?单独作用8.360 -2.274 6.313 2.378 0.845 3.26 4.351 4.379
U?单独作用-1.06 3.586 2.422 -3.46 -1.24 1.245 -0.59 -0.537 U?,U?共同作 7.423 1.231 8.761 -1.248 -0.411 4.413 3.797 3.783 用 非线性叠加定理数据记录表 实验内容I?I?I?Uab Ucd Uad Ude Ufa U?单独作用8.556 -2.23 6.296 0.38 0.663 3.161 4.395 4.397 U?单独作用0.041 0.041 0.045 -0.002 5.872 0 0 0 U?,U?共同作 7.82 0 7.836 -0.002 -2.089 3.957 3.974 3.953 用 电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。电阻改为二极管后，叠加原理不成立。 六、实验总结 测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。
电子科技大学成都学院 （微电子技术系） 实验报告书 课程名称：电路原理图设计及Hspice 学号： 姓名： 教师： 年06月15日 实验一基本电路图的Hspice仿真 实验时间：同组人员： 一、实验目的 1.学习用Cadence软件画电路图。 2.用Cadence软件导出所需的电路仿真网表。 3.对反相器电路进行仿真，研究该反相器电路的特点。 二、实验仪器设备 Hspice软件、Cadence软件、服务器、电脑 三、实验原理和内容 激励源：直流源、交流小信号源。 瞬态源：正弦、脉冲、指数、分线段性和单频调频源等几种形式。 分析类型：分析类型语句由定义电路分析类型的描述语句和一些控制语句组成，如直流分析（.OP）、交流小信号分析（.AC）、瞬态分析（.TRAN）等分析语句，以及初始状态设置（.IC）、选择项设置（.OPTIONS）等控制语句。这类语句以一个“.”开头，故也称为点语句。其位置可以在标题语句之间的任何地方，习惯上写在电路描述语句之后。 基本原理：(1)当UI=UIL=0V时，UGS1=0，因此V1管截止，而此时|UGS2|> |UTP|，所以V2导通，且导通内阻很低，所以UO=UOH≈UDD，即输出电平. (2)当UI=UIH=UDD时，UGS1=UDD>UTN，V1导通，而UGS2=0<|UTP|，因此V2截止。此时UO=UOL≈0，即输出为低电平。可见，CMOS反相器实现了逻辑非的功能. 四、实验步骤
1.打开Cadence软件，画出CMOS反相器电路图，导出反相器的HSPICE网表文件。 2.修改网表，仿真出图。 3.修改网表，做电路的瞬态仿真，观察输出变化，观察波形，并做说明。 4.对5个首尾连接的反相器组成的振荡器进行波形仿真。 5.分析仿真结果，得出结论。 五、实验数据 输入输出仿真： 网表： * lab2c - simple inverter .options list node post .model pch pmos .model nch nmos *.tran 200p 20n .dc vin 0 5 1m sweep data=w .print v(1) v(2) .param wp=10u wn=10u .data w wp wn 10u 10u 20u 10u 40u 10u 40u 5u .enddata vcc vcc 0 5 vin in 0 2.5 *pulse .2 4.8 2n 1n 1n 5n 20n cload out 0 .75p m1 vcc in out vcc pch l=1u w=wp m2 out in 0 0 nch l=1u w=wn .alter vcc vcc 0 3 .end 图像： 瞬态仿真： 网表： * lab2c - simple inverter .options list node post .model pch pmos .model nch nmos .tran 200p 20n .print tran v(1) v(2) vcc vcc 0 5 vin in 0 2.5 pulse .2 4.8 2n 1n 1n 5n 20n cload out 0 .75p m1 vcc in out vcc pch l=1u w=20u
叠加原理实验报告范文 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路,按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1 3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。
表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。 六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。 七、实验小结 测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。

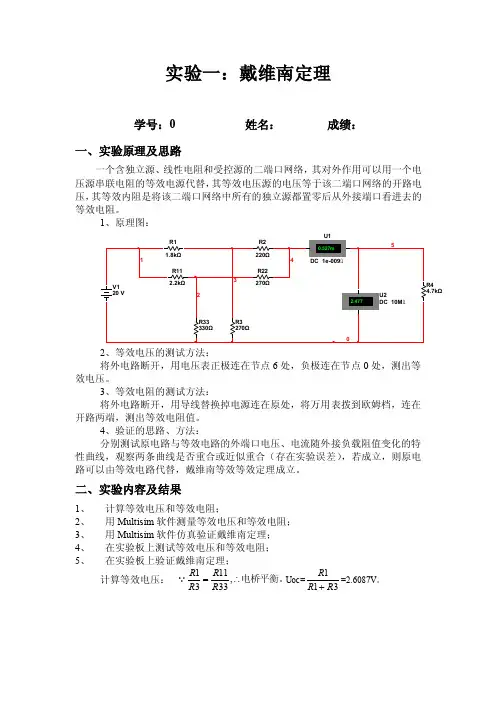

实验一电路仿真 一、实验目的 通过几个电路分析中常用定理和两个典型的电路模块，对Multisim的主窗口、菜单栏、工具栏、元器件栏、仪器仪表和一些基本操作进行学习。 二、实验内容 1.叠加定理：在任何由线性元件、线性受控源及独立源组成的线性电路中，每一支路的响应都可以看成是各个独立电源单独作用时，在该支路中产生响应的代数和； 2.戴维南定理：一个含独立源、线性受控源、线性电阻的二端电路N，对其两个端子来说都可以等效为一个理想电压源串联内阻的模型。其理想电压源的数值为有源二端电路N的两个端子间的开路电压u oc，串联的内阻为N内部所有独立源等于零，受控源保留时两端子间的等效电阻R eq，常记为R0； 3.互易定理：对一个仅含线性电阻的二端口，其中，一个端口夹激励源，一个端口做响应端口。在只有一个激励源的情况下，当激励与响应互换位置时，同一激励所产生的响应相同； 4.暂态响应：在正弦电路中，电量的频率、幅值、相位都处于稳定的数值，电路的这种状态称为稳定状态。电路从一种稳态向另一种稳态转换的过程称为过渡过程，由于过渡过程一般都很短暂，因此也称为暂态过程，简称暂态； 5.串联谐振：该电路是一个由电阻、电容和电感串联组成，当激励源的频率达到谐振频率时，输出信号的幅值达到最大。 三、实验结果及分析 1.叠加定理： ①两个独立源共同作用时： ②电压源单独作用时：
③电流源单独作用时： 2.戴维南定理： 所以，根据戴维南定理可知，该电路的戴维南等效电阻 R eq=10.033/(781.609*10-6) =12.8 kΩ3.互易定理： 当激励源与响应互换位置之后， 该激励源所产生的响应不变。
实验二基尔霍夫定律和叠加原理的验证 一、实验目的 １.验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。 2.验证线性电路中叠加原理的正确性及其适用范围，加深对线性电路的叠加性和齐次性的认识和理解。 ３.进一步掌握仪器仪表的使用方法。 二、实验原理 １.基尔霍夫定律 基尔霍夫定律是电路的基本定律。它包括基尔霍夫电流定律(KＣＬ)和基尔霍夫电压定律(KVL）。 (1)基尔霍夫电流定律(ＫCL) 在电路中,对任一结点，各支路电流的代数和恒等于零,即ΣI=０。 (2)基尔霍夫电压定律(ＫVＬ) 在电路中，对任一回路，所有支路电压的代数和恒等于零，即ΣU＝0。 基尔霍夫定律表达式中的电流和电压都是代数量，运用时，必须预先任意假定电流和电压的参考方向。当电流和电压的实际方向与参考方向相同时,取值为正；相反时，取值为负。 基尔霍夫定律与各支路元件的性质无关，无论是线性的或非线性的电路，还是含源的或无源的电路，它都是普遍适用的。 2．叠加原理 在线性电路中,有多个电源同时作用时,任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。某独立源单独作用时，其它独立源均需置零。(电压源用短路代替,电流源用开路代替。) 线性电路的齐次性(又称比例性），是指当激励信号(某独立源的值）增加或减小K倍时，电路的响应(即在电路其它各电阻元件上所产生的电流和电压值)也将增加或减小K倍。 三、实验设备与器件 1.直流稳压电源 1 台 2.直流数字电压表 1 块 3．直流数字毫安表１块 4．万用表 1 块 5.实验电路板 1 块 四、实验内容 1．基尔霍夫定律实验 按图2-1接线。

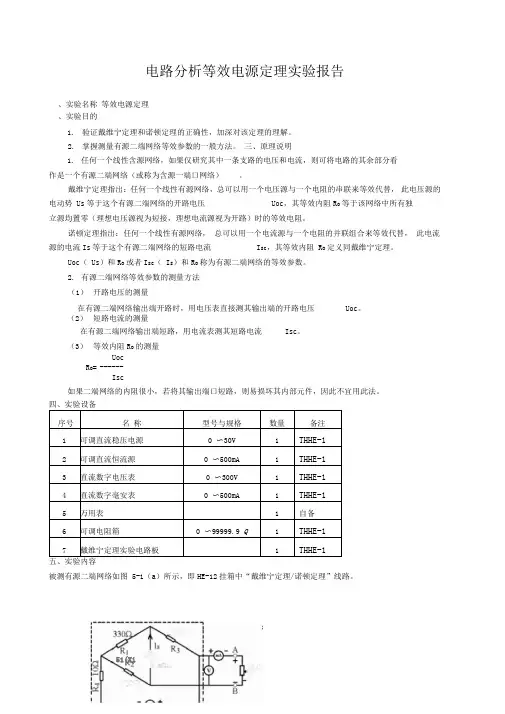

电路分析等效电源定理实验报告 一、实验名称 等效电源定理 二、实验目的 1. 验证戴维宁定理和诺顿定理的正确性，加深对该定理的理解。 2. 掌握测量有源二端网络等效参数的一般方法。 三、原理说明 1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。 诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流I SC，其等效内阻R0定义同戴维宁定理。 Uoc（Us）和R0或者I SC（I S）和R0称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 (1) 开路电压的测量 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc。 （2）短路电流的测量 在有源二端网络输出端短路，用电流表测其短路电流Isc。 （3）等效内阻R0的测量 Uoc R0＝── Isc 如果二端网络的内阻很小，若将其输出端口短路，则易损坏其内部元件，因此不宜用此法。
