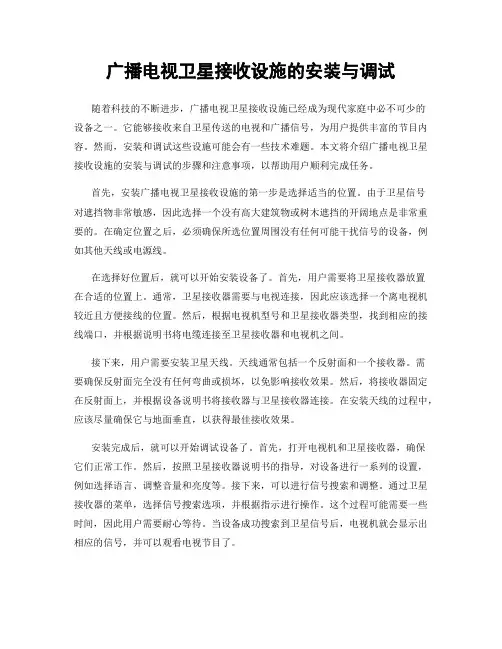

高斯贝尔卫星接收器安装调试指南
先要把小锅安装好，小锅倾斜度75度左右（假设锅面是平面的情况下，和地平面的夹角。这是武汉的角度，其它地方会有区别。具体天线仰角得用寻星软件计算，天线仰角和我说的小锅倾斜度不是同一个概念）。
再把高频头和黑色馈源盘安在小锅上（两个螺钉固定，白色的圆头面对着小锅），然后用AV线把高频头和机顶盒连接起来。机顶盒和电视机有两根AV线需要连接的（音频和视频线），接到AV输入端，机顶盒和电视机背后的插孔颜色与线的颜色要一致。电视机切换到AV档，和接DVD时一样。然后直接按机顶盒遥控器的F3键，就会出现信号强度为红色（75％）、信号质量为零的画面（只要出现这个画面，证明全套卫星接收器各器件功能和安装均正常，此后唯一的任务就是对星）。再去慢慢转动锅的方向，直到信号强度和画面质量条变绿就行。得要两个人配合，最好是有一个人看着电视的画面，一个人找准正南边的方向，慢慢一厘米一厘米的往右转动小锅的方向（中9卫星在武汉是南偏西38.66度，其它地方会有区别，具体天线方位角得用寻星软件计算。），转动一下就停下来看看电视信号质量，不行就再往右转，直到信号质量达到50％以上（信号质量条变绿，有的不一定能够达到50％，但并不影响收看。），再按机顶盒遥控器的返回键就可以正常观看电视节目了。小锅对准南偏西方向的天空，不能有东西阻挡住小锅接收卫星信号的方向。
小锅背后的支撑小杆可以上下移动（需要拧松有黑色手柄的螺丝才能动），以调整天线仰角。也可以这样调试，小锅往右转动一厘米，就略微上下动一下小锅支撑小杆，看电视信号质量条是否变绿，再不断反复这个过程，直到信号质量条变绿为止。
注意：中9卫星接收器用的是圆极化高频头，不存在极化角的问题，安装没有限制。
疑难解答
1、如果电视画面出现“001信号中断，请检查线路或联系客服”，则可证明卫星接收器各配件均正常，主要是锅的方向没有对好。
要做的唯一工作就是去转动锅的方向，或者调整锅的仰角，让信号质量条变绿，再按机顶盒遥控器的返回键，即可正常观看电视节目了。
2、如果电视画面出现“008信号中断，请检查线路或联系客服”，则需要按机顶盒“菜单”键，选择“系统设置”，按确认键；输入四位数密码：0000，按确认键；再按一次确认键，进入“安装与信号检测”菜单（与直接按机顶盒遥控器的F3键画面相同），要做的工作就是去转动锅的方向，或者调整锅的仰角，让信号质量条变绿。最后再选择自动搜索，按确认键，搜索结束后按机顶盒遥控器的退出键，即可正常观看电视节目了。
（注：素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注！）
如何调试卫星天线角度介绍 1、卫星转发器 卫星转发器,是这样的设备，接收地面发射站发来的14GHz或6GHz的微弱的上行电视信号，经频率变换（一次变频、二次变频）为不同的下行频率12GHz或4GHz，再由技术处理放大到一定功率向地球发射，有卫星电视接收设备接收。每一路音视频和数据通道都是由一个卫星转发器进行接收处理然后再传输，每一个转发器所处理的信号都有一个中心频率及一个特定的带宽，目前卫星转发器主要使用L、S、C、Ku和Ka频段。 2、水平极化、垂直极化 极化通常是指与电波传播方向垂直的平面内，瞬时电场矢量的方向。在极化波中，以地平线为准，当极化方向与地面平行时，称为水平极化。当极化方向与地面垂直时，称为垂直极化。 3、卫星天线 卫星天线的作用是收集由卫星传来的微弱信号，并尽可能去除杂讯。大多数天线通常是抛物面状的，也有一些多焦点天线是由球面和抛物面组合而成。卫星信号通过抛物面天线的反射后集中到它的焦点处。 4、馈源 馈源的主要功能是将天线收集的信号聚集送给高频头（LNB），馈源在
接收系统中的作用是非常重要的。 馈源的种类 锥形馈源 环形馈源 圆锥馈源 梯状馈源 6、LNB高频头 高频头（Low Noise Block）即下行解频器，其功能是将由馈源传送的卫星经过放大和下变频，把Ku或C波段信号变成L波段，经同轴电缆传送给卫星接收机。 调试过程 由于一般用户都没有场强仪等专用设备，因此本文将介绍的是如何使用指南针、量角器等常用设备寻星。 器材准备：卫星天线、高频头（馈源一体化）、卫星接收机、电视机、指南针、量角器以及连接线若干。 计算寻星所需参数 对于固定式天线系统，需要根据天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角，并以此角度调整天线使其对准相应的卫星。
卫星广播电视转星调整用户接收设备操作手册 （河北分册） 国家广播电影电视总局 2007年7月
目录 一、卫星广播电视转星调整工作概述 (1) 二、卫星广播电视节目接收技术参数 (2) 三、卫星广播电视地面接收站 (10) 四、卫星接收机调整 (13) 五、天线的调整 (32) 六、河北卫星接收设施调整参数表 (38) 附件：卫星接收方位角、仰角和极化角的计算法 49
一、卫星广播电视转星调整工作概述 根据我国卫星广播电视业务发展和传输覆盖需求，为了提高卫星广播电视传输质量，便于广大用户接收，我国将进行卫星广播电视转星调整工作。现在使用的亚洲3S、亚洲4号、亚太6号、亚太2R号、中卫1号、鑫诺1号共6颗卫星传输的中央和地方卫星广播电视节目将全部调整到鑫诺3号（东经125度）和中星6B（东经115.5度）两颗广播电视专用卫星传输；现在使用的鑫诺1号卫星Ku转发器传输的广播电视节目全部调整到亚太6号卫星（东经134度）Ku频段转发器传输。原接收上述6颗卫星广播电视节目信号的所有地面接收站都要进行调整,以便接收新的3颗卫星传输的节目信号。转星调整时间为2007年8月1日至8月31日。 为协助各地按照计划完成转星调整工作任务，国家广播电影电视总局编制了《卫星广播电视转星调整用户接收设备操作手册》（以下简称《手册》），为用户提供参考和指导。《手册》印刷版和电子版（光盘）将发放给各省（区、市）广电局，并将在国家广电总局广播电视规划院网站（https://www.doczj.com/doc/6f15557473.html, ）设立“卫星广播电视转星调整工作技术服务平台”，提供相关技术资料，并对用户在线提出的接收设备转星调整中出现的相关问题在24小时内给予答复。
价值工程 0引言 数字卫星电视是近几年迅速发展起来的,利用地球同步卫星将 数字编码压缩的电视信号传输到用户端的一种广播电视形式。 由于我校属于远郊办学，所以我们采取了卫星电视这一解决方案。 我校的卫星接收系统主要由卫星接收设备、卫星电视频道解码 设备组成。 1卫星接收系统主要装置 卫星接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成。 1.1抛物面天线：抛物面天线是把来自空中的卫星信号能量反 射聚成一点。是把电磁场能变为高频电能或反之的装置。常用卫星 电视接收的天线有：抛物面天线又分前馈型和后馈型几种。前馈方式又分为正馈和偏馈，一般偏馈天线的效率稍高于正馈天线。目前多采用垂直或水平极化的馈源，对于偏馈多使用一体化馈源高频头，安装调试时方便一些，但各有利弊。1.2馈源：是在抛物面天线的焦点处设置一个收集卫星信号的喇叭，称为馈源，又称波纹喇叭。主要功能有俩个：一是将天线接收的电磁波信号收集起来，变换成信号电压，供给高频头。二是对接收的电磁波进行极化。1.3高频头：（LNB 亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。一般可分为C 波段频率LNB (3.7GHz -4.2GHz 、18-21V)和Ku 波段频率LNB (10.7GHz -12.75GHz 、12-14V)。LNB 的工作流程就是先将卫星高频讯号放大至 数十万倍后再利用本地振荡电路将高频讯号转换至中频950MHz-2050MHz ， 以利于同轴电缆的传输及卫星接收机的解调和工作。在高频头部位上都会有频率范围标识。 —————————————————————— —作者简介：乔文增（1977-），男，江苏徐州人，中共党员，工程师，本科，主任，主要从事数字媒体技术、媒体制作、网站设计等方面的研究工作。浅谈我校卫星电视接收系统 Satellite TV Receiving System in Shanghai Ocean University 乔文增Qiao Wenzeng （上海海洋大学，上海201306） （Shanghai Ocean University ，Shanghai 201306，China ） 摘要：我校的卫星接收系统处于数字电视的前端，采集鑫诺一号卫星的6套节目作为信源，并与有线电视传输系统结合输出有线电视，和校 园电视台系统结合实现卫星节目内容的采、 编、审、播、存业务管理。Abstract:The Satellite TV Receiving System in our school is in front of digital TV,and its information source comes from 6sets of programs of SINOSAT －1.It combines with the cable TV transmission system to output cable TV,and combines with the campus television system to achieve the collection,compilation,review,broadcast,deposit business management of satellite program content. 关键词：卫星接收系统；鑫诺一号卫星；馈源；高频头；接收天线 Key words:satellite receiver system ；SINOSAT －1；feed ；tuner ；receiving antenna 中图分类号：G229.27文献标识码：A 文章编号：1006-4311（2012）02-0158-02以从自身利益最大化的观点出发，金融企业1应该采用“不接受”。假设金融企业2采用“不接受”策略，那么金融企业1采用“接受”的策略得B ，采用“不接受”策略得D ，而D>B ，所以金融企业1会选择采用“不接受”策略。同理可推出金融企业2的情况，也可知道不论金融企业1的策略如何， 金融企业2都会选择采用“不接受”策略。因此，这个博弈的最终结果一定是两金融企业都采用“不接受”策略，各得最少的D 收益，该博弈的纳什均衡为“不接受，不接受”。②当Y+Z>M+P 时，即A>B>D>C 时，假设金融企业2采用“接受”的策略，那么金融企业1采用“接受”策略，可得A ，若采用“不接受” 得C ，而A
“户户通”安装指南 （注：必须开户后进行） 一、设备安装 1、组装天线和安装高频头。 2、接线。 3、调整天线仰角及方位角。 （仰角：刻度≈前面准备工作查询的天线仰角-22°，如天线上刻度已修正偏馈角则用查询到的角度； 方位角：正南偏西） 二、参数设置 1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”。
2、输入密码“9999”。 3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。站在卫星天线的后面，让卫星天线的正面从正南向卫星方向慢慢转动的（建议转动的速度慢于手表秒针的速度）。转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作，说明已经初步找准卫星并锁住卫星信号。 4、网络连接设置。
IP设置：114.251.156.067，端口设置:4567或04567。 5、区域编码设置为本地身份证号前六位。 6、关闭机顶盒电源，插入移动电话卡和智能卡，再开机。 7、选择系统设置中“基站信息”，按确认。 8、等待卫星机自动搜索移动基站信息，根据基站信号强度，会自动列出基站信息。
9、等待基站信息弹出，电视上出现扫描到的基站信息，点橙色按钮”存储确认”。 10、在频道画面弹出“智能卡未开卡，是否安装，选确认进行安装，选返回播放免费节目”对话框，按“确认”键开通并安装。 11、稍后自动弹出信息框提示“发送成功”，退出菜单后，画面右上角提示“安装过程中，请等待…”，2-3分钟后画面会自动弹出“安装成功”，如为弹出此信息，请在耐心等待10分钟左右。 12、稍后自动播放节目，授权完成。 田家河村制作
卫星电视接收试验指导(DOC 44页) 部门： xxx 时间： xxx 整理范文，仅供参考，可下载自行编辑
通信工程教研室、实验室编 2004年7月
一、卫星电视接收系统的组成 1． 卫星接收系统的基本组成 卫星电视接收系统包括：抛物面天线；馈源、低噪声放大器、变频器三者组成的一体化高频头；馈线（包括功分器）和接收机几部分组成，如图一所示。 系统能够正常接收到卫星信号的条件是：系统各部分连接正确，接收机处于正确接收卫星转发的电视节目状态，天线准确对准所接收的卫星。要做到天线对准卫星，就必须使天线的方位角和仰角处于正确位置。天线的方位角和仰角可以通过下面的公式计算出来。 是地面站纬度。 是地面站经度，，是卫星定点经度其中：）水平为仰角，顺时针） 正北为方位角 0( ]]cos )cos([115127 .0cos )cos(arctg[EL 0( ]sin ) ([ 180AZ s 0200θφφθφφθφφθ φφe e s e s e s tg arctg ----=--= 虽然方位角和仰角可以计算得出，但是要想使抛物面天线的角度达到要求值并不是容易的事，因为大多数天线的结构中没有指示方位角和仰角的装置，即便天线上有指示方位角和仰角的装置，由于它的基准位置——正南正北方向和水平程度都很难精确定位，所以无法利用机械装置精确定位方位角和仰角，只能以正常接收到信号时的状态为准。实际安装天线时必须反复调整方位角和仰角，同时观察接收信号的效果，信号质量最好时说明方位角和仰角处于正确位置。 目前卫星多数采用数字信号的传输方式，它和模拟信号方式在调整天线时有很大不同，给天线调整造成很多麻烦。接收模拟信号时，图像解调输出非常快，没有延时，只要天线对准卫星，立刻有图像输出。当天线接近对准位置时，也会有质量差的图像在监视器上反映出来。根 图象质量 信号强度 高频头 图一，卫星电视接收系统示意图
卫星电视接收卡的安装与调试 卫星电视接收卡的安装跟其它板卡的安装相比并没有特别之处，插入PCI槽并安装驱动程序 即可。至此卫星电视接收卡机安装完毕，并没有任何难度。然而有难度的在于卫星天线的安装与 对准卫星的操作，这是绝大多数电脑爱好者没有经历过的事情。 硬件安装 首先我们要根据卫星天线的图纸组装天线，一般生产厂提供的图纸都很详尽，按图索骥即可。一般KU波段的天线比较小，安装在阳台、开阔地或楼顶都可以。甚至有些爱好者把KU波段的天线安装在室内，隔着玻璃窗户仍然可以正常接收信号。这样非常便于调节天线，我们在后文调 星的步骤中将介绍。但要注意的是，如果窗户玻璃面积不是很大，并且是金属材料构成窗户边框 的话，有可能对信号有明显影响，造成无法接收。笔者建议读者最初还是把天线装在阳台的外面， 待接收稳定、具备丰富的调星经验后，在转移至阳台内。如果你的天线是C波段的“大锅”肯定 不能装在阳台内了，最好还是安装在开阔地或者楼顶上。确定好了安装地点，为了调整天线方向 的稳定性，要对天线进行固定。笔者的KU波段偏馈天线就是在阳台外墙用电钻打了四个固定孔， 用膨胀螺丝将天线牢牢地固定住，如图所示： 接下来的工作便是制作馈线，根据天线位置与电脑之间的距离确定馈线的大致长度，截取 同轴电缆。修剪掉电缆外皮，露出中间的铜线，插入F头并用钳子夹紧F头。连接好高频头和 HS1020卫星电视卡，至此所有的硬件连接即大功告成。 对准卫星 这时即便你打开电脑也不会有任何节目播放出来，因为我们还有两个步骤没有完成——安装卫星电视播放软件；调星，使天线对准要接收的卫星； 安装光盘自带的DTV软件，当然安装其他的DVB播放软件也可以。开启软件后进入“属性”选项设置LNB的参数，您只需要按照高频头包装盒上标注的参数填写即可。如图所示。 然后进入“天线设置”选项卡，选择一颗卫星，根据节目表输入一个节目的频率、符号率、极 化方式参数。点击“应用”后，即会看到信号强度和信号质量进度条有指示。这时根据目标卫星的 经度以及接收地的经纬度用寻星软件计算出天线的方位角、仰角、高频头极化角，调节天线，使天线各项参数达到计算值，继续慢慢微调天线，直至信号质量达到最大，进度条变绿，点击“确定”后即可收到节目。 调节天线的仰角、方位角、极化角对准卫星的整个过程说起来很简单，可调节起来往往并没 有这么顺利。这里提醒初学者，天线的仰角很关键，一定要对准确，否则分毫之差可能性好全无。 笔者用量角器和螺丝帽自制了一个仰角器，使其靠在天线平面上，很容易测出准确的仰角值。如图所示： 而方位角则可以大致估计，慢慢转动天线，使软件的信号指示条达到最大即可。如果条件许 可，建议读者可以购买简易寻星仪串接入高频头与接收卡之间。因为寻星仪用指针来指示信号强 度，用它来寻找卫星非常直观，很容易成功。
卫星电视高清接收机的选择 日期：2012-6-19 12:59:12 众里寻他千百度 ——浅谈卫星电视高清接收机的选择 目前，卫星高清节目源不断增加，高清化已经成为今后卫星传输的一种发展趋势。在这种 情况下，各种各样的高清接收机随之出现，面对众多的高清机如何去选择一款适合自己的 呢？下面我就以自己浅陋的知识，给大家简单归纳一下，不足之处还望高手指正。 DishHD：想说爱你并不是一件容易的事 DishHD是台湾直播卫星平台，经营团队为英属盖曼群岛商艾科思达亚洲多媒体股份有限公 司（EchoStar Asia Multimedia Limited），于2007年取得广播电视服务经营者执照。现 在为大中华地区最大的高清电视服务提供商。目前DishHD上有63个电视频道，其中标清频道33个，其余30个HD频道以720p及1080i画质格式播送，并提供31个音乐频道。DishHD可以说是欧美、港台大牌频道云集，画质与音效一流，频道内容以美国频道为主， 没有中文发音，电影频道、娱乐频道、资讯性频道有繁体中文字幕。对于普通观众来说， 这不太好接受。DishHD设有豪华全开版、欧美版和台商版，共3种套餐资费选择，豪华全开版、欧美版价格最少也得2000多，台商版价格最低廉。三种套餐续费少则900元，多则2400元，这样的价格也并不是一般人所能接受的。DishHD称得上是高清界的“贵族”，虽 说它高贵、典雅，能带给人非同一般的影音享受，但高额的费用却让人难以接受。真是想 说爱你并不是一件容易的事！ 新蕾：你是我心中唯一美丽的神话 新蕾系列高清机从DM800 PRO到DM800SE，再到现在的SUNRAY4，秉承了DREAMBOX的优良传统，经过不断的创新，一路发展成为了目前高清机中比较成熟比较稳定的一种机型。新 蕾系列高清机做工精良，画质和音效完美。高符码率低门限，便于信号的稳定接收。增加 免费的IPTV功能，通过网线就可以收看到180多个各地电视台的精彩节目，使得收视更加 丰富多彩。新蕾SUNRAY4三合一高清机，更是能实现卫星、地面和有线三合一接收（有线

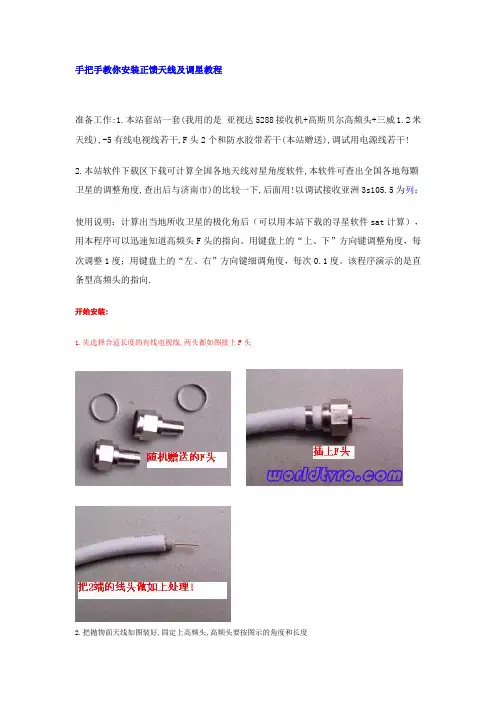

10分钟教会你调卫星天线 准备工作: 1.免费套站一套(我用的是长虹数字接收机+美国普瑞C高频头+铝锌合金1.2米天线),有线电视线若干,F头2个和防水胶带若干(电器赠送),调试用电源线若干!(C波段免费套站系列接亚洲3S卫星) 开始安装: 1.先选择合适长度的有线电视线,两头都如图接上F头 2.把抛物面天线如图装好,固定上高频头,高频头要按图示的角度和长度
