毕业设计
设计题目：A272F系列高速并条机一三排罗拉支架加工工艺
系别：机械工程系
专业：
班级：
姓名：
学号：
指导老师：
完成时间：
目录
序言 (1)
第一章课题简介 (2)
第二章零件的作用及工艺性分析 (3)
2.1 零件工艺性分析 (3)
2.2 工艺规程设计 (6)
2.2.1确定毛坯类型 (6)
2.2.2基准面选择 (6)
2.2.3工艺路线的拟定 (7)
2.2.4余量、工序尺寸及毛坯尺寸的确定 (11)
2.2.5确定切削用量 (12)
第三章夹具设计 (21)
第四章小结 .................................................. 错误！未定义书签。参考文献 . (28)
序言
机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课程后进行的。这是我们在进行毕业之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，从而更好的以积极向上的态度来对待工作能溶入到实践中去。我们做毕业设计目的是：
1、学生综合分析和解决本专业的一般工艺技术问题的独立工作能力，拓宽和深化学生的知识。
2、学生树立正确的设计思路，设计构思和创新思维，掌握工艺设计的一般程序.规范和方法。
3、学生正确使用技术资料.国家标准，有关手册.图册等工具书。进行设计计算.数据处理.编写技术文件等方面的工作能力。
4、学生今昔功能调查研究。面向实际。面向生产。向工人和工程技术人员学习的基本工作态度.工作作风和工作方法。
第一章课题简介

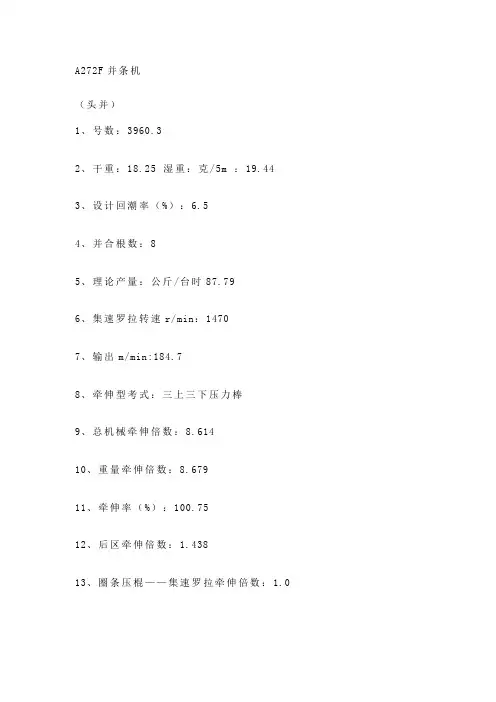

本课题的来源：xxxxx有限公司，为“A272F系列高速并条机一三排罗拉支架”加工工艺及工装的设计。A272F型系列高速并条机适应于75mm以下的纤维的纯纺与混纺，在纺纱工艺过程中，位于梳棉工序之后，梳棉纤维条通过本机4根罗拉不同转速之差产生的牵伸力并合与牵伸，能够提高纤维的条长片段均匀度、纤维的伸直度，使不同品质纤维的混合更趋均匀，为获得良好的细纱创造必要的条件。
罗拉支架是并条机上的支撑罗拉部件，其加工表面较多，尺寸精度和相互位置精度比较高，且结构较为复杂，加工难度大，生产纲领为年产量7200件。本课题设计内容主要包括以下两部分：
1、罗拉支架上块、前块、后块的加工工艺规程的设计，图号分别为：
178M4.2000.01、178M4.2000.02、178M4.2000.03。
2、专用机床夹具的设计。
第二章零件的作用及工艺性分析
A272F型系列高速并条机适应于75mm以下的纤维的纯纺与混纺，在纺纱工艺过程中，位于梳棉工序之后，梳棉纤维条通过本机4根罗拉不同转速之差产生的牵伸力并合与牵伸，能够提高纤维的条长片段均匀度、纤维的伸直度，使不同品质纤维的混合更趋均匀，为获得良好的细纱创造必要的条件。
一三排罗拉支架是A272F型纺织机上的一个重要组成组合零件，它是由前块、后块、上块组合的一个组合件。它位于传动轴的下方，主要作用是支撑罗拉，并且保证罗拉做旋转且无跳动的圆周运动。
一三排罗拉支架中φ25用于安装罗拉与另一端罗拉支架相联结的孔，我们把它们分别进行分析：
2.1 零件工艺性分析
一、前块的工艺性分析
2.1 前块零件图
一三排罗拉支架前块（零件图如图2.1所示）位于组合件的最上方，要加工
学院 设计说明书 题目：支架零件机械加工工艺及夹具设计 姓名： 学号： 年级： 专业： 学生类别： 指导教师： 教学单位： 2015年5月1 日
摘要 这篇文章是基于支架零件的机械加工工艺及夹具设计,包含支架制定零件图，毛坯的选择，制定夹具，零部件的工艺路线，刀具选择，切割的确定方法填充工艺文件的数量。选择正确的加工方法，加工工艺的合理设计。此外，两个流程加工件填充盖设计了专用夹具。 许多类型的夹具，夹具，其中最广泛使用的通用夹具，尺寸和更加标准化，以及专业工厂进行生产。在大规模生产应用广泛，适用于工件的加工流程服务专用夹具，你需要来设计和制造自己的工厂加工的工件。本文的主要内容是完成加工车￠60孔夹具设计。 关键词：支架，工艺处理，夹具，工艺文件
Abstract This article is a mechanical processing technology and fixture design based on bracket parts, including bracket making parts diagram, the choice of blank, making process, parts of the fixture, tool selection, the number of filling method determines cutting process documents. Choose the correct processing methods, reasonable design and processing technology. In addition, the two process filled cover designing special fixture. Many types of fixture, fixture, one of the most widely used universal fixture, size and more standardized, and professional production factory. Widely used in large-scale production and application, processing service special jig is suitable for the workpiece, you need to work to design and manufacture their own processing plant. The main content of this paper is to complete the processing of car of 60 hole fixture design. Keywords: support, process, fixture, process documents
机械制造工艺学课程设计 题目：操纵杆支架加工工艺规程设计及 钻孔夹具设计 姓名：万百川 系别：机电工程系 专业：机械设计制造及其自动化 年级：2009 学号：MDA09087 指导教师：永鲜职称：教授 2012年07月03日
操纵杆支架加工工艺规程设计及钻孔夹具设计 [摘要]此次设计是对拨叉零件的加工工艺和夹具设计，其零件为铸件，外形较小，除2-Φ20孔公差要求较严格外，其它加工面公差要求较低，并且无位置度要求，但是为了满足装配性能，根据现场实际，在加工过程中要制定工艺基准，并制定出工艺公差，利用工艺基准来加工后续工序。 [关键词] 操纵杆支架加工工艺专用夹具设计
目录 第一章序言 (3) 第二章零件的分析 (4) 2.1 零件的作用 (4) 2.2 零件的工艺分析 (4) 第二章工艺规程设计 (5) 3.1 确定生产类型 (5) 3.2 确定毛坯制造形式 (5) 3.3 选择定位基准 (5) 3.4 选择加工方法 (5) 3.5 制订工艺路线 (6) 3.6 确定加工余量及毛坯尺寸 (7) 3.7 工序设计 (7) 3.8 确定切削用量和基本时间 (8) 第四章夹具设计 (11) 4.1 接受设计任务、明确加工要求 (11) 4.2 确定定位方案、选择定位原件 (11) 4.3 确定加紧方案、设计夹紧机构 (12) 4.4 确定导向方案和导向元件 (12) 4.5 夹具体设计 (13) 4.6 夹具精度分析 (13) 4.7 绘制夹具装配图，标注有关尺寸和技术要求 (13) 结论 (15) 致 (16) 参考文献 (17)
第一章序言 机械制造工艺学课程设计是我们融会大学所学的《机械制造工艺学》、《机械制造装备设计》等知识后，将理论与实践相结合对专业知识的综合运用训练，并且为我们以后做好毕业设计进行一次综合训练和准备。通过机械制造工艺学课程设计，应该得到下述各方面锻炼： 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过亲手设计夹具（或量具）的训练，提高结构设计的能力。 3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强我们解决工程实际问题的独立工作能力。
目录 1.零件分析 (1) 1.1零件的作用 (1) 1.2 零件的工艺分析 (1) 2.工艺规程设计 (1) 2.1 毛坯选择 (1) 2.2 工艺路线的拟定 (1) 2.3基准的选择…………………… 2.4机械加工余量、工序尺寸及毛坯尺寸的确定…………………… 2.5确定切削用量及基本工时…………………… 3.夹具的设计………………………………………………………… 附图………………… 参考文献……………………………………………………………
1.零件的工艺分析及生产类型确定 1.1零件的作用 题目所给的零件是“支架”，它的主要作用是起固定支撑作用。 图1 支架零件图 1.2零件的工艺分析 从零件图上看来，知原图样的视图正确完整，尺寸和公差还有技术要求齐全。从加工表面上看来，毛坯采用铸件，部分加工表面是主要的工作表面。加工表面有： 1）.零件的左、右端面（由图纸所示），粗糙度达到6.3 2）.Φ80H7的孔,要满足圆度公差为0.005,和前端面以及底面的平行度要求,自身的直线度要求. 3）.前端面,精度要求较高,粗糙度达到1.6,用于连接固定其它部件. 4）.底面,和前端面的精度要求一样,粗糙度达到1.6 2.选择毛坯,确定毛坯尺寸和设计毛坯图 2.1选择毛坯 根据零件图可知，零件材料为HT15-33，零件形状为异形件，且属中批及大批生产，因此选用铸造毛坯，这样，毛坯形状与成品相似，加工方便，省工省料.加工的表面比较少,而且形状比较复杂,故用铸件.
2.2确定毛坯尺寸和设计毛坯图 为保证铸件加工表面的表面特征与尺寸精度要求，在设计铸造工艺时预先增加在机加工时要切去的金属层厚度，根据国家标准GB/T6414-1999，毛坯尺寸=零件尺寸+RMA+铸件公差等级对应的数值CT[1],对圆柱体铸件部分及双侧加工的表面RMA应加倍,对孔以及内腔加工的表面,毛坯尺寸=零件尺寸-RMA-铸件公差等级对应的数值CT.机器造型时,根据零件的最大尺寸，查表得出RMA=1.4mm,CT=0.1mm。故毛坯尺寸是加工表面上的零件尺寸加上1.5mm。毛坯图尺寸见图纸。 3选择加工方法，制定工艺路线 3.1定位基准的选择 基准选择是工艺规程设计中的重要工作之一。基准选择的正确与合理，可以使加工质量得到保证、生产率得到提高。否则，不但加工工艺规程中的问题百出，更有甚者，还会造成零件的大批报废，使生产不能正常进行。 （1）粗基准的选择。 由粗基准的选择原则：保证相互位置要求的原则。应以不加工面为粗基准；保证加工面加工余量合理分配的原则。应选择该表面的毛坯面为粗基准；便于工件装夹原则；基准一般不得重复使用的原则，选择零件的不加工面为粗基准，加工底面和内孔。 （2）精基准的选择。 由精基准的选择原则：基准重合：基准统一；互为基准；自为基准，选设计基准为精基准。用以加工好的底面、平面、内圆柱面为定位精基准。 3.2零件表面加工方法的选择 本零件的加工表面有端面，内孔，底面等，材料为灰铸铁。以公差等级和表面粗糙度要求，参考相关资料，其加工方法选择如下。 左右端面：为未注公差尺寸，根据GB1800-79规定，需要进行精铣和半精铣。 Φ80H7孔：标注了公差尺寸和表面粗糙度值1.6，精度较高，需要进行粗镗，半精镗，精镗。 前端面：标注了表面粗糙度值1.6，精度较高，需要进行粗铣，半精铣，精铣。 底面：标注了表面粗糙度值1.6，精度较高，需要进行粗铣，半精铣，精铣。 3.3制定工艺路线 制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证，在生产纲领已确定为成批生产的条件下，可以考虑采用万能性机床配以专
哈尔滨理工大学 机械制造技术基础 课程设计说明书 设计题目：制定CA6140车床拨叉的加工工艺，设计钻φ5锥孔及2-M8孔的钻床夹具 设计者：李志荣 指导教师：敖晓春 2006年9月28日 .
目录 机械自造工艺及夹具课程设计任务书 (3) 序言 (4) 零件的分析 (4) 零件的作用 (4) 零件的工艺分析 (4) 工艺规程设计 (5) 确定毛坯的制造形式 (5) 基准面的选择 (5) 制定工艺路线 (5) 机械加工余量、工序尺寸及毛坯尺寸的确定 (6) 确定切削用量及基本工时 (7) 夹具设计 (12) 问题提出 (12) 夹具设计 (12) 参考文献 (13)
哈尔滨理工大学 机械自造工艺及夹具课程设计任务书 设计题目：制定CA6140车床拨叉的加工工艺，设计钻φ5孔及2-M8孔的钻床夹具 设计要求：中批量生产手动夹紧通用工艺装备 设计时间：2006.9.11~2006.9.29 设计内容：1、熟悉零件图； 2、绘制零件图（一张）； 3、绘制毛坯图（一张）； 4、编写工艺过程卡片和工序卡片（各一张）； 5、绘制夹具总装图； 6、绘制夹具零件图； 7、说明书 班级：机械03-1 班 学生：李志荣 指导教师：敖晓春 系主任： 2006年09月29日
序 言 机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学四年生活中占有重要的地位。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ，为以后的工作打下良好的基础。 由于能力有限，设计尚有很多不足之处，希望各位老师给予指导。 一、 零件的分析 （一） 零件的作用： 题目所给的零件是CA6140车床的拨叉。它位于厢体内部：主要作用是传递纽距，帮助改变机床工作台的运动方向。零件在主视方向均有8mm 的筋板 支撑，零件中部有0220025。+φ的花键孔，上平面分别有M8的螺纹孔和5mm 的锥孔.,所有技术要求都是为了机床总体装配.。 (二)零件的工艺分析： 本零件可从零件图中可知,它有三组加工面,而有位置要求,还有两组孔,也有位置和精度要求。 1、零件左端面，它是毛坯铸造出来之后等待加工的第一个面，此面将作为初基准，表面粗糙度为 3.2。根据表面粗糙度要求我们采取粗铣、半精铣的加工方式，即节省时间又能达到技术要求。 2、零件顶面，它是以底面为粗基准而加工的，它将作为精基准以完成以
专业课程设计说明书 设计题目“支架套筒零件”的机械加工工艺规程与夹具设 计 设计者姚泳 指导教师张莉 台州学院机械工程学院 2014-4-2
专业课程设计任务书 题目: “支架套筒零件”的机械加工工艺规程与夹具设计原始图纸（见附页） 生产类型：单件生产(材料45钢) 设计内容： 1、零件图 1张 2、毛坯图 1张 3、机械加工工艺过程卡 1份 4、机械加工工序卡 1份 5、夹具装配图 1套 6、夹具零件图若干 7、课程设计说明书 1份 班级 10机械3班 姓名姚泳 学号 1036210068 指导教师张莉
目录 序言 (1) 一、零件的分析 (1) 1. 零件的作用 (1) 2. 零件的材料 (1) 3. 零件的结构 (1) 4. 零件的工艺分析 (1) 二、工艺规程设计 (2) 1.确定毛坯的制造形式 (2) 2.基面的选择 (2) 2.1粗基准的选择 (2) 2.2精基准的选择 (2) 3.制定工艺路线 (2) 3.1工艺路线方案的比较 (3) 3.2工艺方案的分析及确定 (4) 4.机械加工余量，工序尺寸及毛坯尺寸的确定 (4) 5.确定切削用量及基本工时 (6) 三、专用夹具的设计 (10) 1.问题的提出 (10) 2.夹具设计 (11)
四、总结 (11) 五、参考文献 (12)
序 言 机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。 就我个人而言，希望通过这次课程设计，提高分析问题和解决问题的能力, 为将来从事的工作打下扎实的基础。 由于本人水平有限，设计的过程中肯定会有许多不足之处，希望指导老师能在查阅的过程中指出我所存在的问题,谢谢! 一、零件的分析 1.零件的作用 支架套筒零件是支架上的支架套（见零件图），它与支架紧密配合。其主要的作用为支架套筒与其他零件的连接配合。 2.零件的材料 考虑到该零件的工作要求,主要用于零件之间的配合,工作强度不高,故 45号钢 能满足要求.大多在 3.零件的结构 3.1由零件图可知,该零件的重要表面的粗糙度最高要达到2.5的精度,两端面的 粗糙度可达到0.04的精度.而且两个重要的内孔的粗糙度的要求也达到了0.63和0.16的精度.所以该零件的是一个重要连接结构零件. 3.2为了保证加工精度，在加工过程中要尽量减小加工装夹次数，尽可能使加工在同一轴线锪表面间完成，这样可使零件的加工工艺更迅捷，并能保证表面粗糙度。 4.零件的工艺分析 4.1先加工左边一组加工表面,包括车外圆00 5.050-φmm ，外圆5 .84φmm, 钻内孔025.0034+φmm,倒内孔025 .0034+φmm 的圆角和外圆005.050-φmm 的圆角.车外圆退刀槽.还有就是与孔025.0034+φmm 相互垂直的左端面.其中要保证孔的圆柱度公差
大学 课程设计（论文）题目:操纵杆支架机械加工工艺规程及夹具设计 学生姓名学号 指导教师系主任 二级学院院长 序言
机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行课程设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习大好基础。 由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析 (一)零件的作用 题目所给的零件是操纵杆支架。零件上方耳朵的Φ20孔与操纵机构相连。 (二)零件的工艺分析 零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是操纵杆支架需要加工的表面以及加工表面之间的位置要求：
1、零件上方耳朵的Φ20孔（+公差）。 2、零件耳朵开档36H12（+公差）。 3、操纵杆支架底面 4、底面3－Φ11的孔（+公差） 由上面分析可知，可以粗加工操纵杆支架下端面，然后以此作为基准采用通用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此操纵杆支架零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。 二、确定生产类型 已知此操纵杆支架零件的生产纲领为（换成自己的设计个数）件/年，零件的质量是2.0Kg/个，查《机械制造工艺设计简明手册》第2页表1.1-2，可确定该操纵杆支架生产类型为小批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用通用夹具。 三、确定毛坯 1、确定毛坯种类： 零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-12。
