一、实验目的 1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。 二、实验内容 1. 掌握永磁同步电机dq 坐标系下的电气数学模型以及机械模型。 2. 了解三相永磁同步电机内部结构。 3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。 三、拟需实验器件 1. 待测永磁同步电机1台； 2. 示波器1台； 3. 西门子变频器一台； 4. 测功机一台及导线若干； 5. 电压表、电流表各一件； 四、实验原理 1. 定子电阻的测量 采用直流实验的方法检测定子电阻。通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。I d 为母线电流采样结果。当通入直流时，电机状态稳定以后，电机转子定位，记录此时的稳态相电流。因此，定子电阻值的计算公式为： 1 ,2a d b c d I I I I I ===- (1) 23d s d U R I = (2)
图1 电路等效模型 2． 直轴电感的测量 在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如 U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来，则d 轴电压方程可以简化为： d d d q q d di u Ri L i L dt ω=-+d d d d di u Ri L dt =+ (3) 对于d 轴电压输入时的电流响应为： ()(1)d R t L U i t e R -=- (4) 利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。 其中U /R 为稳态时的电流反应，R 为测得的电机定子电阻。由上式可知电流上升至稳态值的倍时，1d R t L - =-，电感与电阻的关系式可以写成： 0.632d L t R =? (5) 其中为电流上升至稳态值倍时所需的时间. 3． 交轴电感的测量 测出L d 之后,在q 轴方向(d 轴加90°)施加一脉冲电压矢量。电压矢量的作用时间一般选取的很短 ,小于电机的机械时间常数,保证电机轴在电压矢量作用期间不会转动。则q 轴电压方
. . . . 第一章永磁同步电机的原理及结构 1.1永磁同步电机的基本工作原理 永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是 其在异步转矩、永磁发电制动转矩、 矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。在起 动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其 他的转矩大部分以制动性质为主。在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。 1.2永磁同步电机的结构 永磁同步电机主要是由转子、端盖、及定子等各部件组成的。一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
Ansoft EM专题讨论（三）——异步启动永磁同步电机设计最近有感于论坛Ansoft版区学习的氛围越来越好了，这与各位版主的努力都是分不开的。看到前面两个专题中，我们的超版和技术精英们都做了很多工作，本着向大家学习的原则，我也来凑个热闹 本人在读研期间曾经涉猎过这种电机的设计与仿真，下面就把我很久以前做的一个练习分享给大家。做的不一定对，希望大家多多批评指正！这也是和大家学习的过程，望各位不吝赐教 其实，这种电机在实际设计过程中需要注意的问题还是很多的。很遗憾在校期间没能彻底解决这个领域的一些问题。这里也希望大家广泛针对该类电机的设计进行讨论和交流，向大家学习了! 下面先给出电机结构示意图 电机为典型的4极36槽结构，绕组为单层交叉，Y接形式，内置径向W型永磁体，采用冲片类型为DW315-50。具体的其他的电机参数将在RMxprt设计中给出区别于前面两位版主的纯V11仿真，该算例采用了Ansoft RMxprt V5.0版本与Maxwell V11.1版进行了简易的联合2D仿真。对新人而言，V5.0的界面更加人性化和易于上手，推荐新同学使用。 运用Ansoft RMxprt V5.0进行基本的电磁设计，输入相应电机参数反复调试运行。下面给出本例的参数设置
基本参数 定子内外径和槽形尺寸
转子内外径和磁钢设计
转子槽形和端环设计 以上需要补充说明的是Ansoft RMxprt V5.0的材料设置问题和绕组编辑问题 就材料设置而言，大家可以利用软件自带的.h-b文件自行添加所需要的硅钢片材料，主要是需要查找一些手册来添加磁化曲线和损耗曲线，用记事本的格式进行编辑添加，放在指定的文件夹中，即可在设计中引用，图例DW315-50的.h-b文件，要对应操作窗口的各项参数进行添加，方可正确使用
永磁同步电机弱磁控制的控制策略研究 摘要 永磁同步电机是数控机床、机器人控制等的主要执行元件，随着稀土永磁材料、永磁电机设计制造技术、电力电子技术、微处理器技术的不断发展和进步，永磁同步电机控制技术成为了交流电机控制技术的一个新的发展方向。基于它的优越性，永磁同步电机获得了广泛的研究和应用。本文对永磁同步电机的弱磁控制策略进行了综述，并着重对电压极限椭圆梯度下降法弱磁控制、采用改进的超前角控制弱磁增速、内置式永磁同步电动机弱磁控制方面进行了调查、研究。 关键词：永磁同步电机、弱磁控制、电压极限椭圆梯度下降法、超前角控制、内置式永磁同步电动机 一、永磁同步电机弱磁控制研究现状 1．永磁同步电机及其控制技术的发展 任何电机的电磁转矩都是由主磁场和电枢磁场相互作用产生的。直流电机的主磁场和电枢磁场在空间互差90°电角度，因此可以独立调节；而交流电机的主磁场和电枢磁场互不垂直，互相影响。因此，交流电机的转矩控制性能不佳。经过长期的研究，目前交流电机的控制方案有：矢量控制、恒压频比控制、直接转矩控制等[1]。 1．1 矢量控制 1971年德国西门子公司F．Blaschke等与美国P．C．Custman等几乎同时提出了交流电机磁场定向控制的原理，经过不断的研究与实践，形成了现在获得广泛应用的矢量控制系统。矢量控制系统是通过坐标变换，把交流电机在按照磁链定向的旋转坐标系上等效成直流电机，从而模仿直流电机进行控制，使交流电机的调速性能达到或超过直流电机的性能。 1．2 恒压频比控制 恒压频比控制是一种开环控制，它根据系统的给定，利用空间矢量脉宽调制转化为期望的输出进行控制，使电机以一定的转速运转。但是它依据电机的稳态模型，从而得不到理想的动态控制性能。要获得很高的动态性能，必须依据电机的动态数学模型，永磁同步电机的动态数学模型是非线性、多变量，它含有角速度与电流或的乘积项，因此要得到精确控制性能必须对角速度和电流进行解耦。近年来，研究了各种非线性控制器，来解决永磁同步电机非线性的特性。 1．3 直接转矩控制 矢量控制方案是一种很有效的交流伺服电机控制方案，但是由于该方案需要进行矢量旋转变换，坐标变换比较复杂。此外，由于电机的机械常数慢于电磁常数，矢量控制中转矩响应的速度不够迅速。针对矢量控制的上述缺点，德国学者

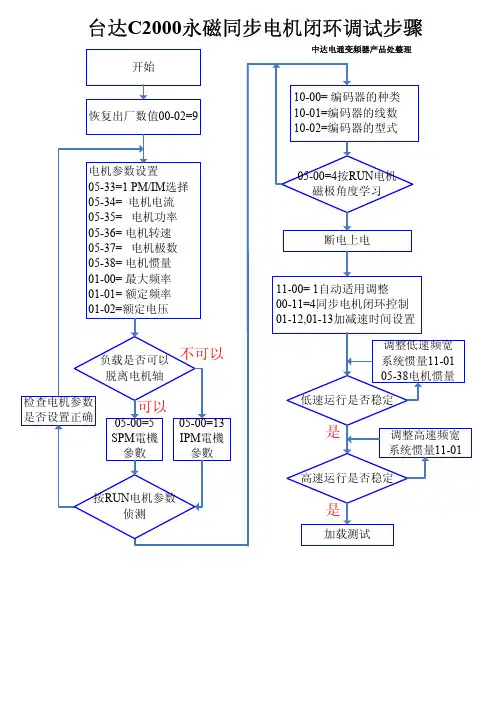

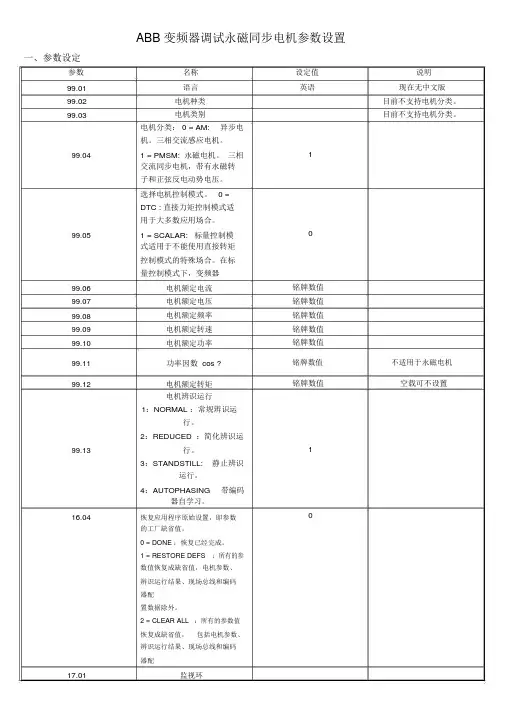

CT Unidrive M700系列驱动器和菲仕永磁同步伺服马达调试案例●调试技术要求： ?菲仕永磁同步伺服电机闭环 ?上位机罗克韦尔PLC以太网通讯 ●驱动器参数调试步骤： 1.确认驱动器和电机型号、规格等参数： CT Unidrive：M700-03400100A10100AB100+KI-Keypad Phase Motor：U30730A15.3 2.驱动器初始化操作： ?断开STO/使能（T22和T31）或者Pr06.015=＞OFF（初始化准备）； ?Prmm.000=＞1253（50Hz交流电源频率）； ?Pr00.048=＞RFC-S（运行模式设定）；
?按下红色复位按键（初始化完成）。 ?接通STO/使能（T22和T31）或者Pr06.015=＞ON（驱动器使能待机） 3.更改用户安全级别/访问级别： ?Pr00.049=＞1（所有菜单均允许编辑） 4.编码器相关接线和参数设定： ?菲仕电机编码器为绝对型，和CT驱动器完美兼容，接线图如下图所示： ?Pr03.024=＞0（RFC反馈模式：Feedback）； ?Pr03.026=＞0（电机控制反馈选择：P1 Drive）； ?Pr03.034=＞2500（P1每转旋转脉冲数：2500PPR）； ?Pr03.036=＞0（P1电源电压：5V）； ?Pr03.038=＞3（P1设备类型：AB Servo）； ?Pr03.039=＞1（P1终端选择：AB启用，Z不启用）； ?Pr03.118=＞1（P1热敏电阻类型：KTY84）。 5.电机参数设定和参数自调谐：
?Pr05.007=＞7.4（额定电流：7.4A）； ?Pr05.008=＞1500（额定转速：1500RPM）； ?Pr05.009=＞362（额定转速：1500RPM）； ?Pr05.011=＞8（电机极数：8Poles）； ?Pr05.033=＞224（每1000转电压：224V/1000RPM）； ?Pr05.012=＞2（电机自调谐方式：ROTATING，※电机旋转自调谐务必保证电机 光轴，无负载输出）； ?Pr01.014=＞4（给定选择器：Keypad）； ?按下键盘绿色运行按键，键盘显示Auto Tune，电机旋转自调谐，如果自调谐成 功完成，键盘显示Inhibit。 ?Pr06.015=＞OFF（驱动器使能关闭）； ?Pr06.015=＞ON（驱动器使能打开）； 观察电机参数变化，反复执行上述操作至少3次，直至Pr03.025保持一个恒定值：?Pr05.017=＞？（M1定子阻抗）； ?Pr05.024=＞？（M1Ld）； ?Pr05.072=＞？（M1空载Lq）； ?Pr03.025=＞？（位置反馈相角）； 至此，电机参数自调谐成功调试完毕。 ?保存参数：Prmm.000=＞1000，按下红色复位键（此步骤驱动器掉电之前务必操 做一次否则重新上电参数未保存驱动器E2PROM）。 6.其他参数： ?Pr01.007=＞0（最小给定值：0.0RPM）；

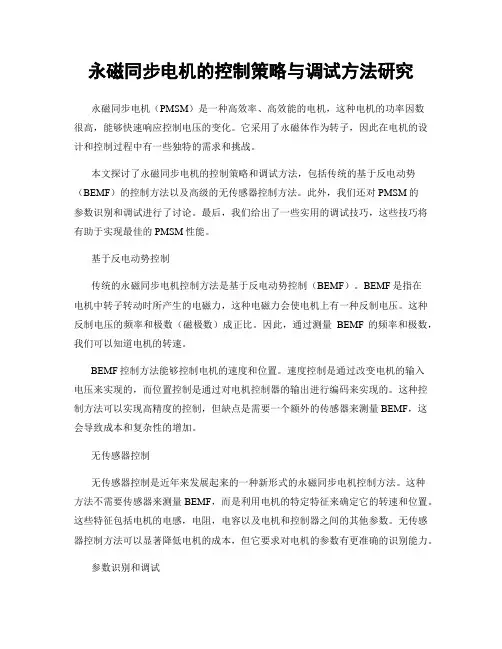

永磁同步电机控制方法以及常见问题永磁同步电机控制方法以及常见问题。永磁同步是电流源控制模式，电流源频率定了，当然转速也定了，所有你看的永磁同步设置多少转速计算出来也是多少转速。 1.掌握永磁同步电机的成熟控制方法和开发内容后如何转型 (1)仿真：连续simulink+线性电机模型仿真，离散模型+线性电机+线性电机模型，q 格式离散模型+线性电机模型，simplorer+ansoft+无位置开环和闭环q格式仿真，模拟实际电机的线性电机模型建立，matlabgui+simulink仿真。都是无位置开环切闭环模式，各种仿真变着花样玩，ekf，hfi，pll，atan，磁连观测，扩展反电视等各种无位置仿真。仿真和实际跑板子其实只要电流采样底层做得好，过调制出得来都可以和仿真对的上。 (2)电机参数识别，通过变频器激励与响应实现，其余的表示不靠谱，可以在电机启动前10s内辨识出来。没啥用。 (3) 控制性能优化，6次谐波自适应陷波滤波，sogi等手段。 (4) 压缩机驱动自动力矩补偿。
(5) svpwm简单快速实现与单电阻采样结合研究。 (6) 各种各样电机调试与性能测试，我调试的电机型号应该有上千款了，仅限于 10w-20kw永磁同步电机，都快调试吐了，测试电机单体性能，带变频器运行极限测试 2.永磁同步电机初始角设置的问题 电机控制的调试里除却方波驱动，基本都会有一个类似于超前角的变量，该变量非常重要，直接影响速度，效率和抖动性。改变该角可以降低输出转矩，但可能会带来其他问题。 旋转转子使d轴指向A+与A-的中心线，就找到了初始角！但是对模型的初始角修改一下之后，在同样Thet角下，转矩下降好多！现在问题是在在修改初始角之后输出转矩能够稳定吗？这个输出转矩应该是与负载大小有关! 修改后的初始角与原来A相反电势为0对应的初始角，他们对应的输出转矩一定会变化的，且修改后的初始角中设定的功率角不是真正的模型功率角；至于设定负载我还没尝试过，不过我觉得你说的应该是对的。 其实我刚开始主要是对修改初始角后模型输出转矩稳定性有疑问，按照你的说法现在转矩应该是稳定的！那么对于一个永磁同步电机模型，峰值转矩可以达到，但是要求的额定转矩却过大，当修改模型之后达到要求的额定转矩时，峰值转矩却达不到，敢问你觉得应该从方面修改模型？？或是我修改模型的思路有问题 3.永磁同步电机控制的建模问题讨论，如模型仿真慢、联合仿真问题、PI控制问题等 两种控制方式不一样的所有输出量不一样。 永磁同步是电流源控制模式，电流源频率定了，当然转速也定了，所有你看的永磁同步设置多少转速计算出来也是多少转速。 无刷电机是电压源控制模式，而且计算出来都是开环的。性能由空载转速，电阻，电感
第2章永磁同步电机结构及控制方法 2.1 永磁同步电机概述 永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。 永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式(常规式)和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机(用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机)和有起动绕组的电动机(既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机)；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机(简称永磁同步电动机)。异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼(起动)绕组的调速永磁同步电动机。 永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。但根据转子结构可分为凸极式和嵌入式两类。凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)。因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴)、直轴(d 轴)上的电感基本相同。嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感。并且，除了电磁转矩外，还有磁阻转矩存在。 为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。永磁体转子产生恒定的电磁场。当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。两种磁场相互作用产生电磁力，推动转子旋转。如果能改变定子三相电源的频率和相位，就可以改变转子的转速和位置。
1.内功率因数角：定子相电流与空载反电势的夹角，定子相电流超前时为正。 2.功率角（转矩角）：外施相电压超前空载反电势的角度，是表征负载大小的象征。 3.功率因数角：外施相电压与定子相电流的夹角。 4.内功率因数角决定直轴电枢反应是出于增磁还是去磁状态的因素。 5.实际的空载反电势由磁钢产生的空载气隙磁通在电枢绕组中感应产生，当实际反电势大于临界反电势时，电动机将处于去磁工作状态。空载损耗与空载电流是永磁电机出厂试验的两个重要指标，而空载反电势对这两个指标的影响尤其重大。空载反电势变动时空载损耗和空载电流也有一个最小值，空载反电势设计得过大或过小都会导致空载损耗和空载电流的上升，这是因为过大或过小都会导致空载电流中直轴电流分量急剧增大的缘故。还对电动机的动、稳态性能均影响较大。永磁机的尺寸和性能改变时，曲线定子电流I=f(E)是一条V形曲线。（类似于电励磁同步机定子电流和励磁电流的关系曲线） 6.由于永磁同步电动机的直轴同步电抗一般小于交轴同步电抗，磁阻转矩为一负正弦函数，因而矩角特性曲线上最大值所对应的转矩角大于90度，而不像电励磁同步电机那样小于90度。这是一个特点。 7.工作特性曲线： 知道了空载反电势、直轴同步电抗、交轴同步电抗和定子电阻后，给出一系列不同的转矩角，便可以求出相应的输入功率，定子相电
流和功率因数，然后求出电动机在此时的损耗，便可以得到电动机出去功率和效率，从而得到电动机稳态运行性能与输出功率之间的关系曲线，即为电动机工作曲线。 8.铁心损耗： 电动机温度和负载变化导致磁钢工作点改变，定子齿、轭部磁密也随之变化。温度越高，负载越大，定子齿、轭部的磁密越小，铁耗越小。工程上采用与感应电机铁耗类似的公式，然后进行经验修正。 9.计算极弧系数： 气隙磁密平均值与最大值的比值。它的大小决定气隙磁密分布曲线的形状，因而决定励磁磁势分布的形状、空气隙的均匀程度以及磁路的饱和程度。其大小还影响气隙基波磁通与气隙总磁通比值，即磁钢利用率，和气隙中谐波的大小。 10.永磁电机气隙长度： 是非常关键的尺寸。尽管他对于永磁机的无功电流影响不如感应电机敏感，但对于交直轴电抗影响很大，继而影响电动机的其他性能。还对电动机的装配工艺和杂散损耗影响较大。 11.空载漏磁系数： 是很重要的参数，是空载时总磁通与主磁通之比，是个大于1 的数，反映空载时永磁体向外磁路提供的总磁通的有效利用程度。空载漏磁系数以磁导表示的表达式又正好是负载时外磁路应用戴维宁定理进行等效转换的变换系数，同时由于负载情况的不同，电枢磁动势大小不同，磁路的饱和程度也随之改变，气隙磁导、漏磁导
高效自启动永磁同步电动机核心技 术研究 1、永磁同步电动机关键制造工艺的研究 永磁同步电动机关键工艺的研究主要包括永磁体装配以及永磁电机总装配工艺的研究。 1）永磁体装配工艺的研究 由于高性能钕铁硼稀土材料的应用，永磁电机的转子加工精度要求较高，永磁电机转子上的永磁体槽与永磁体之间留有的间隙较小，一般在0.2~0.4mm范围，而目前永磁电机铁心叠压工艺大多采用铁心冲片的轴孔键槽定位方式已不能满足加工要求。
利用轴孔键槽定位，其定位方式精度低，转子铁心永磁体槽的整齐度得不到保证，叠压质量不能满足精度要求。通常的解决措施是，利用人工对永磁体槽进行磨挫，增加永磁体槽的周边气隙，使永磁体能够顺利装入永磁电机转子内，这种工艺浪费了大量的时间和人力，延长了电机的生产周期和增加了电机的加工成本，而且容易造成由于电机永磁体槽在磁化方向气隙的增大而引起永磁电机运行性能恶化的结果。 1 假轴2大头螺母3转子挡板4转子铁心5双头螺栓6螺母7转子槽8永磁体槽 图27.转子铁心叠压示意图 而采用假永磁体定位的叠压工艺，在转子铁心完成铸铝后拆卸假永磁体的时机不易掌握，铸铝转子的一次合格率较低，加工效率低下。 新的加工工艺是综合了两种加工工艺的优点而形成的、创新的叠压工艺（如图27），采用冲片键槽及固定转子端板的双头螺栓进行定位，有效地解决了转子铁心叠压不齐的问题，而且在永磁体装配前，增加了清槽工艺过程，使转子上的永磁体槽的尺寸公差完全能能够满
足永磁体装配的要求。 2）永磁电机总装配工艺的研究 由于装入磁性较强的钕铁硼永磁材料，给永磁电机的装配工艺带来了很大的困难。在转子刚接近定子时，由于永磁体的磁（极）性作用，定、转子就会紧紧地吸在一起，造成转子不能顺利装入定子，电机的功率越大，两者作用力就越大。在无专用设备的过程中，如果装配时处理不当，不但两者会被强烈地吸引在一起而无法分开，影响了装配工作；甚至在强行分开的过程中损坏定、转子，更有甚者在实际装配过程中出现碰伤手指而致残的人身伤亡事故。因此，研究永磁电机装配专用装备是十分必要的。 对于小功率的永磁电机，可不借助于专用装备，将永磁转子装入定子中，但对于较大功率的永磁电机，则必须借助于专用装备将转子推入到定子，以完成永磁电机的装配过程。 永磁电机总装配工艺的研究则是发明了一种永磁电机装配专用装备（如图28），此装备应用后能够克服操作困难，人体易受伤害等问题，工艺装备代替人工装配永磁电机，实现了机械化，效率高、安全可靠，为永磁电机制造开辟了一条高效装配之路，具有一定的经济效益。
永磁同步电机使用与维护手册 一、特点与用途 本公司TYBZ系列三相稀土永磁同步电动机采用高性能稀土永磁励磁，因此各项性能都较先进，是现代各工业部门高精度转速使用场合理想的驱动电动机。该电机可与变频调速装置配套使用，具有调速性能优异，节能效果明显，应用范围广泛等优点，现已广泛应用于纺织、化纤、造纸、玻璃、塑料、印刷、冶金、军工等行业。 二、工作条件 主要技术数据参见铭牌 环境温度：-15℃～+40℃ 海拔：不超过1000m 湿度：环境相对湿度不超过90％ 防护等级：IP54或IP44 绝缘等级：F级 接法：Y或△ 工作制：连续(S1) 注：如电机在海拔超过1000m或最高环境空气温度高于40℃或低于-15℃的条件下使用时，应按GB/T755的规定。 三、使用注意事项 1开箱前请先检查包装是否完整、有无受潮现象，在搬运和安装时，必须小心轻放，不得随意倾斜、倒置。有吊环的电机应将吊环拧紧，
并尽量使用吊环吊装。 2仔细检查电机在运输过程中有否损坏，各零配件是否完整，紧固件有否松动或脱落。 3详细核对电机铭牌数据，是否符合选用要求。 4电机安装应符合有关规定，与主机或基础的安装必须可靠。 5电机使用场所应保持良好的通风和冷却条件。 四、电机的接线 1用500V兆欧表测量电机绝缘电阻，其值不应低于1MΩ，在工作温度下不低于0.38MΩ。 2电机使用时必须可靠接地。(接地端子在接线盒内) 3电机接线盒内有6个带标志的出线，分别用6个接线柱连接，并按照铭牌上规定的接法接成Y或△，U1、V1、W1三端与电源连接。 五、电机的调试 1电机按规定接线后，应先进行空载运转，经检查无异常情况后，方可进行负载运行。 2变频电机需配变频器运行，参数设置请按照电机铭牌数据，例如：使用V/F控制时，TYBZ-300-100L-4,10-100HZ,38-380V其压频比为3.8，即电机的额定频率（基本频率）为100HZ,额定电压为380V,负载较大时或者频率较低时适当加一些转矩提升和IR补偿。电机的压频曲线如图： U、T（%）
永磁同步电机研究 一、绪论 目前，在电动汽车电驱动系统中，永磁同步电动机(PMSM)系统以其高技、高控制精度、高转矩密度、良好的转矩平稳性及低振动噪声的特点受到国外电动汽车界的高度重视，是更具竞争力的电动汽车驱动电机系统。而且，中国拥有占世界80％储量的稀土资源，发展永磁电机作为电动汽车牵引电机具有得天独厚的优势。 PMSM：permanent magnet synchronous motor 是指根据电机的反电动势进行区分定义的电机：正弦反电势的永磁同步电机。以前采用的交流传动需要一个变速齿轮机构来将电机的转距传递到轮轴上，而采用永磁同步电机可以将电机整体地安装在轮轴上，形成整体直驱系统，即一个轮轴就是一个驱动单元，省去了一个齿轮箱 优点： （1）PMSM起动牵引力大 （2）PMSM本身的功率效率高以及功率因素高； （3）PMSM直驱系统控制性能好； （4）PMSM发热小，因此电机冷却系统结构简单、体积小、噪声小； （5）PMSM允许的过载电流大，可靠性显著提高； （6）在高速范围中电机噪声明显降低； （7）系统传动损耗明显降低，系统发热量小； （8）系统采用全封闭结构，无传动齿轮磨损、无传动齿轮噪声，免润滑油、免维护； （9）整个传动系统重量轻，簧下重量也比传统的轮轴传动的轻，单位重量的功率大； （10）由于电机采用了永磁体，省去了线圈励磁，理论可节能10%以上； （11）由于没有齿轮箱，可对装向架系统随意设计：如柔式装向架、单轴转向架，使列车动力性能大大提高。
二、电动汽车电机的性能要求: 汽车行驶的特点是频繁地启动、加速、减速、停车等。在低速或爬坡时需要高转矩，在高速行驶时需要低转矩。电动机的转速范围应能满足汽车从零到最大行驶速度的要求，即要求电动机具有高的比功率和功率密度。电动汽车电动机应满足的主要要求可归纳为如下10个方面: (1) 高电压。在允许的范围内，尽可能采用高电压，可以减小电动机的尺寸和导线等装备的尺寸，特别是可以降低逆变器的成本。工作电压由THS的274 V提高到THS B的500 V;在尺寸不变的条件下，最高功率由33 kW提高到50 kW,最大转矩由350 N"m提高到400ON"m。可见，应用高电压系统对汽车动力性能的提高极为有利。 (2)转速高。电动汽车所采用的感应电动机的转速可以达到8 000一12 000 r/min，高转速电动机的体积较小，质量较轻，有利于降低装车的装备质量。(3)质量轻，体积小。电动机可通过采用铝合金外壳等途径降低电动机的质量，各种控制装置和冷却系统的材料等也应尽可能选用轻质材料。电动汽车驱动电动机要求有高的比功率(电动机单位质量的输出功率)和在较宽的转速和转矩范围内都有较高的效率，以实现降低车重，延长续驶里程;而工业驱动电动机通常对比功率、效率及成本进行综合考虑，在额定工作点附近对效率进行优化。(4)电动机应具有较大的启动转矩和较大范围的调速性能，以满足启动、加速、行驶、减速、制动等所需的功率与转矩。电动机应具有自动调速功能，以减轻驾驶员的操纵强度，提高驾驶的舒适性，并且能够达到与内燃机汽车加速踏板同样的控制响应。 (5)电动汽车驱动电动机需要有4一5倍的过载，以满足短时加速行驶与最大爬坡度的要求，而工业驱动电动机只要求有2倍的过载就可以了。 (6)电动汽车驱动电动机应具有高的可控性、稳态精度、动态性能，以满足多部电动机协调运行，而工业驱动电动机只要求满足某一种特定的性能。 (7)电动机应具有高效率、低损耗，并在车辆减速时，可进行制动能量回收。 (8)电气系统安全性和控制系统的安全性应达到有关的标准和规定。电动汽车的各种动力电池组和电动机的工作电压可以达到300 V以上，因此必须装备高压保护设备以保证安全。
自启动永磁同步电机与开关磁阻电机对比
自启动永磁同步电机与开关磁阻电机对比 1、自启动永磁同步电机 1.1 工作原理 起步过程与异步电机一样，定子绕组三相旋转磁场与转子鼠笼条（铜条）感应电流产生的磁场作用，让电机启动起来，此时永磁体不起作用，当转速起来后，由永磁体与定子旋转磁场作用带动转子旋转。当同步转速稳定后，由于定子磁场转速与转子转速一致，及没有相对运动，不会产生感应电流，鼠笼条（铜条）也就不起作用。 1.2 基本结构 主要由定子铁芯、绕组、机座、端盖、接线盒、转子铁芯、转轴、磁钢等组成。 定子结构转子结构 2、开关磁阻电机 2.1 工作原理 开关磁阻电机磁路始终以“磁阻最小”为转动原则，及当绕组通交流时，会在气隙形成交流磁场，该磁场从定子流动转子，再留回定子形成回路，该回路始
终从最小磁阻的路径流过。然后通过控制器依次给三相绕组通电形成旋转磁场，从而带动转子旋转起来。 2.2 基本结构 除转子上没有磁钢外，其余构建与永磁同步电机一致，只是转子形状和绕组排布有差异而已。 3、性能对比 3.1 由于开关磁阻电机定子和转子都有齿槽，气隙磁场畸变比较严重，相比永磁同步电机只有定子开有槽，开关磁阻转矩脉动和电磁噪音大很多。 3.2 自启动永磁同步电机转子有启动绕组，可以直接启动，而开关磁阻电机必须通过控制器才能启动，成本增加，而且需增加控制器安装空间。 3.3 开关磁阻电机由于转子没有安装永磁体，出力全靠定子绕组电流产生，不仅增加了定子绕组和逆变器的负担，也提高了逆变器功率要求，当然成本也会提高。 3.4 永磁同步电机额定效率达95%以上，且高效率区域很宽，而开关磁阻基本在90%左右，高效区也很窄，在负载比较低的工况下，耗电量比较高。 3.5 同功率、转速下，永磁同步电机可以做得比开关磁阻体积小、重量轻。
11 自起动永磁同步电动机 本章我们将简化RMxprt 一些基本介绍，以便介绍一些更高级的使用。有关RMxprt 基本操作的详细介绍请参考第一部分的章节。 11.1基本理论 同步电机定子绕组上输入三相正弦电压，在气隙中产生旋转磁场。转子上的永久磁极力图与定子旋转磁场对齐，因而在转子上产生同步转矩。起动时，转子上的阻尼绕组产生异步起动转矩，使其具有自起动能力。 自起动永磁同步电机的频域相量图如图11.1所示。 图 11.1 矢量图 图11.1中，R 1、X d 、X q 分别为定子电枢的电阻、d 轴同步电抗和q 轴同步电抗。 aq 1q ad 1d X X X X X X +=+= (11.1) 上式中，X 1为电枢绕组漏电抗，X ad 和X ad 分别为d 轴电枢反应电抗和q 轴电枢反应电抗。 设力矩角为θ（相量E 0与相量U 的夹角），可导出 ??????-=????????????-θθsin cos U E U I I X R R X 0q d q 11d (11.2) 解得： ??????+---+=??????θθθθsin )cos (sin )cos (U X E U R U R E U X X X R 1I I d 0110q q d 21q d (11.3) 设相量I 与相量E 0的夹角为ψ： q d 1I I -=tan ψ (11.4)
功率因数角φ（相量I 与相量U 的夹角）为： ψθ?+= (11.5) 输入电功率为： ?cos UI 3P 1= (11.6) 输出机械功率为： )(Fe Cu fw 12P P P P P ++-= (11.7) 式中P fw , P Cu , 和P Fe 分别为风摩损耗、电枢铜损和铁心损耗 输出机械转矩为： ω2 2P T = (11.8) 式中ω为同步角速度rad/s ). 电机效率为： %100P P 12?=η (11.9) 电机的起动方式与感应电机相同，即借助于转子上的鼠笼绕组（在此称为阻尼绕组）产生起动力矩。 11.2 主要特点 11.2.1适用于8种转子结构 转子结构中由于永久磁钢的布置方式不同，转子的磁路结构差别很大。RMxprt 可对不同的转子结构进行分析和设计。 11.2.2线圈和绕组的排列优化设计 几乎所有常用的三相和单相，单层和双层，整数槽和分数槽交流绕组都能自动设计。用户不需要一个接一个的自己定义线圈。 当设计者采用全极式单层绕组时，RMxprt 将自动对绕组进行排列，以减少绕组端部长度。当使用不对称三相绕组时，绕组排列按照最少负序和零序进行优化。 11.2.3 绕组编辑器支持任何单、双层绕组的设计 除了利用RMxprt 中的绕组自动排列功能，用户也能通过Winding Editor 来指定特殊形式的绕组排列。 在Winding Editor （绕组编辑器）中，通过改变每个线圈的相属Phase 、 匝数Turns 、 入槽号In Slot 和出槽号Out Slot ，可排列出任意所需的单、双层绕组分布形式。 11.2.4 阻尼绕组的动态参数分析 第3 ~ 7种转子的阻尼绕组结构与感应电机的鼠笼绕组相同。第8种转子结构与凸极同步电机相同，这种结构中阻尼绕组处于d-轴和q-轴差别很大的非均匀磁场中，而阻尼条的连接又有每极连接（极间不连接）、全部连接和端板式连接。所有这些复杂情况RMxprt 都能进行分析处理，给出阻尼绕组的动态参数。
永磁同步电机研究的热点及发展方向 一、永磁电机作为驱动电机的优越性 基于当前汽车对驱动电机的特殊要求，不同的电机解决方案都在研究和论证过程中，其中永磁电机作为驱动电机的解决方案已经被越来越多地采用，永磁电机是在Y系列电机的基础上，将电机转子嵌入稀土钕铁硼材料而成，其作为驱动电机具有如下特点[1]。 转矩、功率密度大、起动力矩大。永磁电机气隙磁密度可大大提高，电机指标可实现最佳设计，使得电机体积缩小、重量减轻，同容量的稀土永磁电机体积、重量、所用材料可以减轻30%左右。永磁驱动电机起动转矩大，在汽车起动时能够提供有效的起动转矩，满足汽车的运行需求。 力能指标好。Y系列电机在60%的负荷下工作时,效率下降15% ，功率因数下降30%，力能指标下降40%。而永磁电机的效率和功率因数下降甚微，当电机只有20%负荷时，其力能指标仍为满负荷的80%以上。同时永磁无刷同步电机的恒转矩区比较长，一直延伸到电机最高转速的50%左右，这对提高汽车的低速动力性能有很大帮助。 高效节能。在转子上嵌入稀土永磁材料后，在正常工作时转子与定子磁场同步运行，转子绕组无感生电流，不存在转子电阻和磁滞损耗，提高了电机效率。永磁电机不但可减小电阻损耗，还能有效地提高功率因数。如在25% ～120%额定负载范围内永磁同步电机可均可保持较高的效率和功率因素。 结构简单、可靠性高。用永磁材料励磁，可将原励磁电机中励磁用的极靴及励磁线圈由一块或多块永磁体替代,零部件大量减少，在结构上大大简化。同时省去了励磁用的基电环和电刷，不但改善了电机的工艺性,而且电机运行的机械可靠性大为增强,寿命增加。转子绕组中不存在电阻损耗，定子绕组中几乎不存在无功电流，使电机温升低,这样也可以使整车冷却系统的负荷降低，进一步提高整车运行的效率。 二、永磁同步电机研究的热点 在开发高性能永磁同步电机过程中，遇到一些问题，进而成为研究的热点[2]。 1）不可逆退磁问题。如果设计或使用不当，永磁同步电机在过高（钕铁硼永磁）或过低（铁氧体永磁）温度时，在冲击电流产生的电枢反应作用下，或在剧烈的机械振动时有可能产生不可逆退磁，或叫失磁，使电机性能下降，甚至无法使用。因此，既要研究开发适用于电机制造厂使用的检查永磁材料热稳定性的方法和装置，又要分析各种不同结构型式的抗去磁能力，以便设计和制造时，采用相应措施保证永磁同步电机不失磁。
自启动永磁同步电机与开关磁阻电机对比 1、自启动永磁同步电机 1.1 工作原理 起步过程与异步电机一样，定子绕组三相旋转磁场与转子鼠笼条（铜条）感应电流产生的磁场作用，让电机启动起来，此时永磁体不起作用，当转速起来后，由永磁体与定子旋转磁场作用带动转子旋转。当同步转速稳定后，由于定子磁场转速与转子转速一致，及没有相对运动，不会产生感应电流，鼠笼条（铜条）也就不起作用。 1.2 基本结构 主要由定子铁芯、绕组、机座、端盖、接线盒、转子铁芯、转轴、磁钢等组成。 定子结构转子结构 2、开关磁阻电机 2.1 工作原理 开关磁阻电机磁路始终以“磁阻最小”为转动原则，及当绕组通交流时，会在气隙形成交流磁场，该磁场从定子流动转子，再留回定子形成回路，该回路始终从最小磁阻的路径流过。然后通过控制器依次给三相绕组通电形成旋转磁场，从而带动转子旋转起来。 2.2 基本结构 除转子上没有磁钢外，其余构建与永磁同步电机一致，只是转子形状和绕组排布有差异而已。
3、性能对比 3.1 由于开关磁阻电机定子和转子都有齿槽，气隙磁场畸变比较严重，相比永磁同步电机只有定子开有槽，开关磁阻转矩脉动和电磁噪音大很多。 3.2 自启动永磁同步电机转子有启动绕组，可以直接启动，而开关磁阻电机必须通过控制器才能启动，成本增加，而且需增加控制器安装空间。 3.3 开关磁阻电机由于转子没有安装永磁体，出力全靠定子绕组电流产生，不仅增加了定子绕组和逆变器的负担，也提高了逆变器功率要求，当然成本也会提高。 3.4 永磁同步电机额定效率达95%以上，且高效率区域很宽，而开关磁阻基本在90%左右，高效区也很窄，在负载比较低的工况下，耗电量比较高。 3.5 同功率、转速下，永磁同步电机可以做得比开关磁阻体积小、重量轻。 综上：与开关磁阻电机相比，永磁同步电机的优势更明显，特别是在负载不高的工况下，节能效果比较突出。
永磁同步电动机设计 一课题研究背景[1] 我国电动机保有量大，消耗电能大，设备老化，效率较低，永磁同步电动机(PMSM)具有体积小、效率高、功率因数高、起动力矩大、力能指标好、温升低等特点。永磁同步电机的运行原理与电励磁同步电机相同,但它以永磁体提供的磁通代替后者的励磁绕组励磁,使电机结构更为简单。近年来,永磁材料性能的改善以及电力电子技术的进步,推动了新原理、新结构永磁同步电机的开发,有力地促进了电机产品技术、品种及功能的发展,某些永磁同步电机已形成系列化产品,其容量从小到大,目前已达到兆瓦级,应用范围越来越广;其地位越来越重要,从军工到民用,从特殊到一般迅速扩大,不仅在微特电机中占优势,而且在电力推进系统中也显示出了强大的生命力。永磁同步电机以其效率高、比功率大、结构简单、节能效果显著等一系列优点在工业生产和日常生活中逐步得到广泛应用。尤其是近年来高耐热性、高磁性能钕铁硼永磁体的成功开发以及电力电子元件的进一步发展和改进,稀土永磁同步电机的研究开发在国内外又进入了一个新的时 期,在理论研究和应用领域都将产生质的飞跃,目前正向超高速、高转矩、大功率、微型化、高功能化方向发展。 二研究目的和意义 熟练掌握永磁同步电机的特点和机构，性能，掌握永磁同步电机的电磁计算，会设计永磁同步电机。
三研究内容 1 永磁同步电动机转子结构形式[2] （1）外贴式转子结构 永磁体贴到转子外表面上，径向充磁；永磁体也可以嵌入转 子表面内，贴于转子表面的转子结构制造容易，常用于矩形 波同步电动机和恒功率运行的正弦波永磁同步电动机中。 （2）内置式转子结构 1)径向式结构；漏磁系数小，永磁体轴向嵌入磁体槽中，通过磁漆桥限制漏磁通，转子机械强度高。
