关于按键功能 在电子血压计上的操作可以通过按键完成。以下列出各按键： ●【ON/OFF】开关机按键。长按时开机或关机 ●【START/STOP】按下此键，仪器开始为袖带充气，进行血压测量。 在测量过程中，按下此键可以中止测量并放气。 ●左边按键【USER】用于用户切换 中间按键【SETUP】用于年、月、日和时间设置 右边按键【MEMORY】用于用户数据回顾 ●上下按键，分别执行向上或向下移动光标，更改数值及切换 状态的功能。 电子血压计外部接口 注意 在拆下NIBP袖带导气管时，请拿着导气管前部的导气管插头拔出。 ①电子血压计袖带插孔 左侧面 仪器右侧是USB插座和AC稳压电源插孔。 ①USB插座
②AC稳压电源插孔 右侧面
装入干电池/AC 稳压电源的使用方法 本产品既可以使用干电池又可以使用AC 稳压电源 ① ② 装入干电池 ③ ① 将电池盒盖沿箭头方向卸下 ② 将5号干电池按 极装入 ③ 将电池盒盖滑动关上 图标 “”：表示电池电量即将耗尽。 请同时更换4节新电池（相同种类）。 更换电池时请关闭本体电源。 使用后的电池的废弃方法请参照城市有关环境保护规定进行处理 AC 稳压电源的使用方法 ① 连接血压计与AC 稳压电源 请将AC 稳压电源的插头插入血压计本体右侧面的AC 稳压电源插孔 ② 请将AC 稳压电源的电源插头插入AC220V 插座 注意 切断电源时，先切断电源插座与稳压电源，再切断稳压电源与血压计 请务必使用专用AC 稳压电源（型号： ） 注意 当稳压电源与干电池同时使用时，不消耗干电池电量 ● 稳压电源与干电池切换时请在关机状态下进行，否则会使仪器因断电关机
日本ＴＭ－2655Ｐ全自动血压仪在大批量健康体检中的应用体会 日本TM-2655P全自动血压仪采用示波法检测原理，在平均40秒内完成对成人血压及脉率的测量。该血压仪操作简便，准确性高，重复性好，客户认可程度高，同时大大减轻了医务人员的劳动强度，提高了工作效率。我科从2004年3月起引进该血压仪应用于大批量的健康体检客户中，得到了医务人员和体检客户的一致认可。现将临床操作、注意事项及应用体会介绍如下。 1 一般资料 该血压仪由日本爱安德株式会社（A&D Company Limited）制造。自2004年3月起我科已应用此仪器为2万名体检客户测量血压。 2 操作步骤及注童事项 2.1 打开电源开关。 2.2 脱掉外套。受测者应脱掉较厚的外套，但可保留一件衬衣和一件薄毛衣，因较厚的外套会造成脉率微弱使结果出现误差。 2.3 调整椅子高度使手臂插入部分与心脏处于同一水平。 2.4正对仪器端坐，手臀一直插入到肩膀部位，上身尽量向仪器方向靠拢，此时插入的手臂才能保持最放松的状态。侧坐、手臂未插到位、上身紧张均可影响测量结果。 2.5按下START开关开始测量，不得在仪器附近使用移动电话，因使用移动电话可能会影响仪器的运行。受测者应保持安静并放松不动，测量中说话、肌肉紧张、肢体移动可影响测量结果的准确性[1]。 2.6测量完成后袖套会自动松开，测量结果显示在显示屏上，此时受测者可将手臂拿出。 2.7当对所测血压有疑问或受测者要求再次测量血压时，需休息10分钟后再进行第二欢测量。这是因为人的肢体组织（包括皮肤、肌肉、血管、神经等），从生物力学的特性方面考虑都应属于“生物粘弹性体”。在正常缓慢降低袖带内压力，测完此次“血压”后，肢体组织不是像理想的“弹簧”一样，马上恢复到初始状态，肌肉、血管等组织会有一些被压变形和一定的生理应激反应，在这时，再一次加压测量，与第一次结果不一样。由于人体之间的个体差异很大，有的人连续测血压时，第2次的结果比第1次高；有的人，则第2次比第1次低[3]。 3 应用体会
便携式血压计的设计 摘要 现代社会的迅速发展，导致环境日益恶化，不健康的生活习性与不科学的饮食习惯，导致人类疾病越来越多的出现。其中，有着人类第一无形杀手称号的高血压病，已逐渐上升到人类疾病危害排行榜的前几名，长期危害着人体健康，让饱受高血压折磨的患者痛不欲生。如何便捷有效地测量与监控高血压，从而有效预防与治疗高血压，成为人们对抗高血压病的首要问题。于是，设计一台便捷的测量血压的装置，成为重中之重。 家用电子血压计，主要是用于家庭。家庭医疗保健已成为现代人的医疗保健时尚。过去人们测量血压必须到医院才行，而今只要拥有了家用电子血压计，坐在家里便可随时监测血压的变化，如发现血压异常便可及时去医院治疗，起到了预防脑出血、心功能衰竭等疾病猝发的作用。本文将详细介绍我们设计的智能型血压测量装置。
关键词：ASDX 001；AT89C51；液晶显示；压力测量。
THE DESIGN OF PORTABLE BLOOD PRESSURE MONITOR ABSRACT The rapid development of modern society, leading to deteriorating environment, unhealthy living increasing number of diseases. Which , and to the top ranks of disease, a long-term pain. How convenient and effective measurement and monitoring , and thus effective prevention and treatment of , a confrontation is the most important issue. Therefore, design a convenient measurement of blood pressure devices, of our intelligent blood pressure measuring devices. Home Blood Pressure Monitor, mainly for the past people be at any time, such as abnormal blood pressure can be found in time to the plays a cerebral 脉宽调变）方式控制，MCU将依据压力值之泄气变化调整泄气速率在规格范围内。C11与C12做为稳定电源与滤波作用，减少PWM控制避免电源变动造成电压不稳。
臂式电子血压计使用方法 使用方法 （一）装入电池或外接电源 ●请务必使用碱性电池或DC6V 800mA以上的电源适配器。 1血压计翻过来,按箭头所指方向卸下电池盖。 2确认电池的极后，装入AA（5号）碱性电池4节。 注：血压计第一次装上电池或外接电源时，液晶屏全显约1秒，并伴有“嘀”声3盖上电池盖，直至听见“咔哒”声。 更换电池出现以下情况时请更换电池 ●测量过程中出现标记显示时。 ●按下“ON/OFF 开/关”键，液晶屏无任何显示。 【电池寿命】 ●使用一组新的LR6 AA碱性电池，约可进行300次测量。（环境温度22℃，加压180mmHg，手臂周长17cm时)●如果环境温度较低，则会缩短电池寿命。 ●碱性电池如果被充电、正负极置入不当、短路、与使用过的电池或不同种类的电池混用、投入火中等，都可能造成漏液或爆炸。请勿分解电池。若长时间不使用本血压计时，应从血压计中取出电池。 ●废弃电池请勿乱扔，注意回收。 （二）臂带之绑法
1将臂带卷绑在裸露的手臂上,胶管的出口应与手掌面的小手指 对齐. 2扎牢臂带后,请勿将衣服带入臂带,否则会影响测量精度. (※臂带不能捆綁太紧,也不能太松,能放进一根手指最为合适). 3 测量时姿势是将胳膊肘放在桌子上.手心向上,身体放松,将臂带与心脏高度保持一致. ※如不将臂带正确绑好,位置放置正確,可能无法测得正确血压. 测量 ●测量时请在身体放松的状态下进行测量,并不可抽烟、深呼吸、说话及蠕动,否则将影响测量结果。 1 单位转换：血压值单位KPa/mmHg转换(开机默认单位为mmHg) ●长按ON/OFF开/关键5秒 ●根据需要，当显示KPa时松开ON/OFF开/关键，此时所有测量数据为KPa单位；●同理，当显示mmHg时松开ON/OFF开/关键，此时所有测量数据为mmHg单位。
电子血压计的设计与验证 医学院（生物医学工程） 【摘要】 血压是人体重要的生理参数之一，对其的准确监测将对心血管疾病诊断和治疗具有重要意义。本设计是采用振荡法的无创血压测量技术来实现电子血压计，结合了现代传感技术、计算机与信号处理技术。本文主要从硬件方面介绍了电子血压计的设计，主要包括电源电路、放大滤波电路、LCD显示电路、控制电路和数字处理等电路设计和核心器件选型，系统中采用压力传感器US9111和LMV2264运放对信号进行信号转换、放大、滤波，以STM32F103RBT6单片机为核心，实现泵阀控制和对采集到的压力与脉搏信号进行处理，并上传测量的数据到上位机进行显示，实现系统功能，达到预期的设计目标。 【关键词】血压，硬件系统，显示；
1 前言 1.1 研究背景 1.1.1电子血压计概述 通常所说的血压是指动脉血压，血压是血液在血管内流动时，作用于血管壁的压力，它是推动血液在血管内流动的动力。心室收缩，血液从心室流入动脉，此时血液对动脉的压力最高，即动脉血压的峰值，称为收缩压（systolic blood pressure ，SBP ）[1]。心室舒张，动脉血管弹性回缩，血液仍慢慢继续向前流动，但血压下降，此时的压力称为舒张压（diastolic blood pressure，DBP），即血压的谷值[2]。血压是机体重要的生命特征之一，可以反映出人体心脏和血管的功能状况，是临床上诊断疾病、观察治疗效果、进行诊后判断等的重要依据[3]。 电子血压计是基于采用无创血压测量方法的生命信息监测医疗设备，无创血压测量方法主要有听诊法和示波法，其中示波法又称震荡法，本设计的测量原理是示波法。电子血压计有臂式、腕式之分，腕式电子血压计的优点是小巧便携，但测量结果不够精确；上臂血压计虽然机型较大携带不便，但是精度较高，更具有临床意义，所以本次设计目标也是上臂式电子血压计。血压计的技术经历了最原始的第一代、第二代（半自动血压计）、第三代（智能血压计）的发展。第一代电子血压计是在减压时进行测量，使用的主要元器件包括压力传感器、快速加压气泵和机械快速排气阀。第一代电子血压计由于机械式排气阀的不稳定，测量结果也不稳定，误差较大。第二代电子血压计也是在减压时进行测量，第二代是电子控制排气阀，可以智能加压，减小人为误差，使得测量结果更加稳定。第三代电子血压计是在加压时就进行测量，目前国际上掌握这一技术的公司并不多。第一代和第二代电子血压计都是上臂式的，第三代是腕式电子血压计，由于掌握MWI技术（加压时测量）的公司很少和腕式电子血压计不适合有血流障碍的病人使用，所以现在使用最广泛的是第二代电子血压计[4]。 1.1.2问题的提出 随着人口老龄化，人们生活水平的提高以及保健观念日益增强，人们越来越注重自己和家人的健康。血压是人体重要的生理参数，血压的正常与否能判断一个人身体是否健康。高血压是最常见的心血管疾病，严重影响人们的生活质量和健康。据有关统计资料显示，目前我国的高血压患者已达两亿，并且每年都以300万以上的速度在增加[5]，高血压患者的年龄层也逐渐年轻化，关于高血压的预防和治疗已成为我国一个热门的话题。高血压不仅是影响人们健康的慢性疾病，更是冠心病、心肌梗死、心力衰竭等心血管疾病的祸首，所以血压的测量对预防此类疾病起到至关重要的作用。对于全球特别是我国市场来说，血压计的需求量是十分庞大的。中国是世界最大的电子血压计的生产基地，也是国际最大的电子血压计消费市场，但是市场上销售的电子血压计质量不一，消费者容易购入质量差的产品，而且我国很多医院依然在使用水银血压计。水银血压计的测量必须由专业的医学人士进行，过程比较复杂，测量结果可能会因医生的不同而不同，而且水银压力计的水银具有剧毒性，对人体是有害的，使用过程要十分小心，所以研究出一款便携、廉价、准确的压力计，具有极大的市场潜力。
电子血压计使用说 明书四
关于按键功能 在电子血压计上的操作能够经过按键完成。以下列出各按键: ●【ON/OFF】开关机按键。长按时开机或关机 ●【START/STOP】按下此键, 仪器开始为袖带充气, 进行 血压测量。 在测量过程中, 按下此键能够中止测量并放气。 ●左边按键【USER】用于用户切换 中间按键【SETUP】用于年、月、日和时间设置 右边按键【MEMORY】用于用户数据回顾 ●上下按键, 分别执行向上或向下移动光标, 更改数值 及切换 状态的功能。 电子血压计外部接口 注意 在拆下NIBP袖带导气管时, 请拿着导气管前部的导气管插头拔出。
①电子血压计袖带插孔 左侧面 仪器右侧是USB插座和AC稳压电源插孔。 ① USB插座 ② AC稳压电源插孔 右侧面
装入干电池/AC稳压电源的使用方法 本产品既能够使用干电池又能够使用AC稳压电源 装入干电池 ①将电池盒盖沿箭头方向卸下 ②将5号干电池按极装入 ③将电池盒盖滑动关上 图标””: 表示电池电量即将耗尽。 请同时更换4节新电池( 相同种类) 。 更换电池时请关闭本体电源。 使用后的电池的废弃方法请参照城市有关环境保护规定进行处理AC稳压电源的使用方法 ①连接血压计与AC稳压电源 请将AC稳压电源的插头插入血压计本体右侧面的AC稳压电源插孔
②请将AC稳压电源的电源插头插入AC220V插座 注意 切断电源时, 先切断电源插座与稳压电源, 再切断稳压电源与血压计 请务必使用专用AC稳压电源( 型号: ) 注意 当稳压电源与干电池同时使用时, 不消耗干电池电量 ●稳压电源与干电池切换时请在关机状态下进行, 否则会使仪器 因断电关机 设定日期和时间 接通电源按开机键开机后, 需设置日期和时间 本血压计可自动存储测量结果及日期和时间 ●干电池能量耗尽, 或卸下电池等时, 计时停止。 此时, 请重新设定日期和时间 本血压计可自动记忆3位用户, 每位用户99组测量值, 并能将测量的结果经过USB传到PC机软件, 进行数据回放处理等。对日期和时间进行正确的设定, 则会存储正确的测量日期和时间。否则不能记忆正确的测量日期和时间。 注意若要正确使用数据上传功能: 1.当首次接通血压计电源时, 按开机键开机后
产品风险分析文件 1．前言 本文是对本公司生产的电子血压计产品进行风险管理的报告，报告中对所有的可能危害以及每一个危害产生的原因进行了判定。对于每种危害可能产生损害的严重度和危害的发生概率进行了估计。在某一风险水平不可接受时，采取了降低风险的控制措施，同时，对采取风险措施后的剩余风险进行了评价,从而使所有剩余风险的水平达到可以接受的程度,确保产品的可靠性、安全性及测量精度要求。 本产品风险分析报告完成后，由业务部门定期收集客户/医院等使用后信息，由工程部门对该报告进行更新。 2 .适用范围 本报告适用于本公司生产的医用电子血压计系列产品，对每种产品来说,型号代表的是外观形状及尺寸要求的不同,其材质及生产工艺则完全相同。 3.编制依据 3.1 相关标准 ● ISO13485：2003 《医疗器械质量管理体系用于法规的要求》 ● ISO14971：2007 《医疗器械风险管理对医疗器械的应用》 ● 93/42/EEC 《医疗器械指令》 ● ISO10993-1 《医疗器械生物学评价第一部份：试验与评价》 ● ISO10993-5 《医疗器械生物学评价第五部份:细胞毒性试验(体外)》 ● ISO10993-10 《医疗器械生物学评价第十部份:刺激和过敏试验》 ● EN1060-1：1995+A1：2002 《Non-invasive sphygmomanometers-1 part1:general requirements》 ●EN1060-3:1997+A1:2005 《Non-invasive sphygmomanometers-3 part3:supplementary requirements for electro-mechanical blood pressure measuring systems》 3.2 有关产品的资料 1) 产品标准 2）产品使用说明书 3) 专业文献中的文章和其他信息 4.产品描述 康王腕式电子血压计采用德国精密智能测量专业技术，产品具备液晶显示屏，微电脑全自动控制，能迅速、准确地测量出人体的血压值与脉搏数，帮助相关人群定期检测血压及脉搏，避免心脑血管疾病的发生，提高生活质量。该产品拥有自动充气功能，60秒未使用便会自动关机，使用安全方便，尤其适合家庭保健使用用途，在家就可随时随地检测血压及脉搏。 本产品的主要特点是: ●降压式测量血压，微电脑全自动控制 ●依据过去测量记录提供最适加压，缩短测量时间
电子血压计工作原理和设计 2008-07-17 17:26:05 来源: 作者: 【大中小】浏览:1253次评论:3条系统框图如图1所示。系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。 图1 电子血压计原理图 单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC 采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。 硬件设计 1 MSP430FF449D单片机主控电路 本系统主控电路如图2所示，主要由MSP430F449芯片、JTAG接口电路、时钟发生电路、时钟输出电路、复位电路、PWM波输出电路、供电电路等组成。其
中JTAG用于下载和调试程序，PWM波输出电路用于控制气泵。当测量血压时，先充气至200mmHg高，再慢慢以每秒约下降5mmHg的速度放气。实现自动测量血压。 图2 电子血压计主控电路 2 血压传感电路 如图3所示，本电路采用BP01型压力传感器和运放MAX4472。BP01型压力传感器是为检测血压而专门设计的，主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内
部标定和温度补偿方式，提高了测量精度、稳定性和重复性，在全量程范围内，精度为±1%、零点失调不大于±300μV。MAX4472是MAXIM公司的一款集成了四个运算放大器的低功耗放大芯片。本系统中内部集成运放A接恒流源，为压力传感器提供恒定的电流，运放B和运放C，运放D组成差分输入、单端输出放大电路，直接输入ADC0监视血压直流分量。 图3 血压传感电路 3 滤波和放大电路 如图4所示，电路由滤波和放大两部分组成。其中MAX267是MAXIM公司出产的一个集成滤波器，可以构成低通、带通、高通、等多种方式，使用灵活，性能远远优于采用集成运放组成的滤波电路。
电子血压计设计 学院: 物理学院 组员：刘鑫王展峰栾义龙袁颖 指导老师：李茂奎 2010年6月
目录 第一部分、功能设计 1. 1 电子血压计的设计目的-----------------------------------（3） 1．2电子血压计的主要功能----------------------------------- （3） 第二部分、系统设计 2.1设计摘要-------------------------------------------------（3） 2.2血压测量原理---------------------------------------------（3） 2.3系统原理框图---------------------------------------------（4） 2.4方案论证-------------------------------------------------（4） 2.4.1单片机选择--------------------------------------------------（5） 2.4.2集成运放芯片的选择------------------------------------------（5） 2.4.3传感器的选择------------------------------------------------（5） 2.4.4一级放大电路设计--------------------------------------------（6） 2.4.5滤波电路的设计----------------------------------------------（7） 2.4.6二级放大电路的设计------------------------------------------（9） 2.4.7显示模块----------------------------------------------------(10) 2.5完整电路原理图-------------------------------------------(11) 2.6单片机软件设计-------------------------------------------(11) 第三部分、系统测试及结论 3.1波形显示--------------------------------------------------(13) 3.2结论------------------------------------------------------(14) 第四部分、小结与感想-------------------------------------( 14) 第五部分、附录----------------------------------------------(15) 附录一参考文献 附录二元器件明细表 附录三部分专用程序清单 附录四组员分工情况和工作情况 附录五作品实物照片
毕业设计-电子血压计 目录 1 引言 (1) 2 血压计总体概述 (3) 2.1 血压计简介 (3) 2.1.1 便携式血压计的简单介绍 (3) 2.1.2 便携式血压计功能简介 (3) 2.1.3 便携式血压计使用注意事项 (3) 2.2 血压计装置设计方案 (4) 2.3 血压计测量与工作原理 (5) 2.3.1 血压测量的工作原理 (5) 2.3.2 血压计的工作原理 (6) 3 硬件电路的设计 (6) 3.1 MCS-51单片机的简介及其电路设计 (6) 3.1.1单片机的介绍 (6) 3.1.2 单片机电路设计 (11) 3.2 传感器简介以及外接电路的设计 (13) 3.2.1 传感器介绍 (13) 3.2.2 传感器与单片机连接的电路设计 (15) 3.3 模数转换器的设计 (15) 3.3.1 A/D转换原理 (15) 3.3.2 ADC0809与MCS—51单片机的连接 (16) 3.4 液晶显示模块电路设计 (17) 3.4. 1数码管显示模块的设计 (17) 3.4.2 LED显示器与单片机的连接电路设计 (17) 4 系统流程图以及程序的设计 (18) 4.1 单片机主程序流程图 (18) 4.2 数据采集流程图 (18) 4.3数据显示流程图 (19) 4.4. 电子血压计运作程序设计 (19)
结论 (21) 参考文献 (22) 谢辞 (23)
基于单片机的电子血压计的设计 顾斌 （德州学院机电系，山东德州 253023） 摘要：随着现代社会的快速发展，人们的生活质量的提高，带来了不健康的饮食与生活规律，导致了越来越多疾病的出现。其中，“高血压病”被称为人类第一无形杀手，可见它的可怕程度。 便携式家用血压计，非医护人员也可方便操作。随着家庭医疗保健的流行，这种血压计的市场得以开发。在过去，人们测量血压不得不去医院，而如今只要拥有这种血压计，在家里即可随时监测血压，做到早发现早治疗，降低了脑出血.心功能衰竭等猝发疾病的危害。 该血压计以NPC1210压力传感器测得血压值，再将血压数据通过ADC0809数模转换器转换成数字信号，传入89C51单片机，然后由单片机控制，经主程序处理数据之后，在LED液晶显示器上把数据显示出来。 关键词：NPC1210压力传感器; 89C51单片机;ADC0809数模转换器;LED液晶显示模块 1 引言 现如今人们的生活水平提高了，越来越观注自己的身体健康，血压是身体康的一项重要指标。血压的高低可直接影响全身各组织器官的血液供给。若血压过低，可造成组织器官供血不足。相反，血压过高，增加心脏负担，久而久之，导致心衰，同时血管弹性下降，脆性增加，脑动脉破裂，出现脑出血[1] 。 据2012年全国普查显示，我国每三个家庭就会有一个高血压患者；尤其在老年人群中患病可达12%。因此，研发便捷家庭使用型血压计具有重要意义。 在疾病排名册上，高血压的危害已居前几位。对于老年人群，血压血压是一个重要的健康信号。高血压是最常见的心血管疾病，也是最大的流行病之一。高血压病不仅是危害人体健康的一种慢性病，而且它还是脑中风、冠心病、心肌梗死、心力衰竭、肾衰等疾病的祸首，因此被人们称为“无形杀手”。 高血压对人体的损害是全身性的，也是造成死亡的恶魔，直接威胁着人的生命，所以，对高血压这个无形杀手，不可掉以轻心。 预防高血压病，首先量测量准确的血压。正常的收缩压为：90-140mmHg（12.0-18.6kpa）舒张压为：60-90mmHg （8.0-12.0kpa），正常血压的范围：正常成人在安静状态时，动脉压为：30-40mmHg （4.0-5.3kpa） 我们常用血压计测量血压。测量血压时，是以血压和大气压作为比较的，用血压高于大气压的数值表示血压的高度。
1如何获得血压计的读数 概要 此款OMRONMX3Plus电子血压计不适合去测量心脏跳动的频率。 怀孕期间、脉搏无规律和动脉异常等类似影响测量的，请求教你的医生。 测量前避免吃饭、饮酒、吸烟、运动和洗澡。测量前和测量中应保持平静、放松。 你决不能不听从医生的吩咐而改变所服用的药剂剂量。 将此款血压计保存于温度–20℃至60℃之间的干燥、封闭的地方。 如果3个月或更长时间不使用，请将所有电池从电子血压计中取出。
使用时的劝告 一天至少检查你的血压两次（早餐前、工作后）。 当你在车上时，不要测量你的血压。 请始终在同一个手臂上测量血压。 在测量前，将“布袖口”缠好在手臂上。 警告 使用环境温度在10℃至40℃。 使用中避免剧烈振动、撞击、磁场、电器干扰及其它。不可在强烈日光下测量。 测量期间与移动电话保持至少5米远。 不要将“布袖口”缠绕在除手臂之外的其它物品上。不要将“布袖口”和管子折叠。
不要将OMRONMX3Plus血压计摔落。 2视图 A显示屏B记忆按钮C开始按钮 D开关按钮E交流电源插口F布袖口 G气管H气管插头J电池盒K气管插口 3准备工作 ⑴滑开电池盖。⑵按照图示插四节电池进电池盒， 并合上电池盒。
注意！必须是四 节相同的 AALR61.5V碱性电 池！ 连接布袖口使布袖口缠绕好 注意！当布袖口没有 缠绕好手臂时，不要 使布袖口膨 胀！ 如上图，将H(气管插头)插入K(气管插口) ⑴除去手臂上衣物 注意！卷起袖子时，切
勿压迫血液流动！ ⑵将布袖口一端穿过H（金属环） 注意！不要将气管裹入⑶手臂穿过布袖口 布袖口内！注意！如测量左臂， 使气管与手臂、中指 保持平行！如上图； 如测量右臂，则将气 管与右手的小手指保 持平行！如左图。布 袖口下端与肘关 节保持1至2厘 米！ ⑷捏住布袖口末 端，将它绕在手 臂上，如左图。
臂式全自动电子血压计使用说明书●感谢您购买本公司产品。●使用之前请您务必仔细阅读本使用说明书。●请您务必妥善保管本使用说明书。 录目 一) 规格( 二) 安全注意事项( 三) 各部名称( 四) 使用方法( ) 测量五( ) 其它(六) 异常状态之检定(七) 注意事项(八 格 (一) 规 ●本型号血压计为用于臂式测量的全自动电子血压计，能够快速简便地测量血压值和脉搏 臂式全自动电子血压计品名FT-A11-2 号型 数字式液晶显示示方式显 示波法检测方式式测量方分160)次/:(30压力:(20mmHg～300mmHg) 脉搏数～围测量范以内:±5%压力:(±5mmHg) 脉搏数度准确节DC6V (2A)4 源电 80%RH ≤度度 5℃～40℃湿正常工作环境温93%RH 10%RH～ -20℃～55℃湿度温度贮存运输环境195mm 可测量的手臂周长～约200mm) 含臂带，电池除外355克( 重量60mm ×厚长135mm×高93mm 主机)(外形尺寸安全分类内部电源B 型振动片式泵的加压调整方式式压加方急速排气阀开放方式快速排气方式半导体压力传感器测检压力半导体压力传感器博脉检测※本型号电子血压计不可用于幼儿。 (二) 安全注意事项 ※使用之前，请仔细阅读本“安全注意事项”，以便正确使用。 禁止一、自己判断测量结果而进行治疗十分危险。 1.请将测量结果交给了解您健康状况的医生并接受诊断。 2.如果服用药剂请遵医嘱。 对于那些因某些疾病引起的末梢循环障碍者，在手腕3.注和上臂部测量的血压值可能会出现较大差异。 二、请勿用于血压测量以外的用途。意否则，将有可能引起事故或发生故障。 三、请勿私自进行拆卸、修理和改造。否则将有可能发生事故和故障。 ※请将本说明书妥善保管。 称部名 (三) 各
电子血压计的设计 电子血压计 目前越来越多数字式电子血压计进入医疗卫生用品市场，在医疗系统中有大量用于临床的无创血压监护仪和多参数监 护仪等设备，其共同的特点是动态无创测量人体血压(收缩压和舒张压)。血压测量准确与否关系到广大人民群众生命健康安全。国家把血压计列为国家强制检定计量器具。目前大部分无创式的电子血压计采用示波法测量血压。计量部门对这些血压测量器具只能检定其静态指标，对于其测量血压(收缩压舒张压)准确度的检定，没有确实可行的方法和手段。因此很有必要对示波法电子血压计测量血压准确度的检定方法 进行探讨。一.示波法电子血压计的原理 血压是指血管内的血液对于单位面积血管壁的侧压力，也即压强。也就是说血管内血液的静压就是血压。 人体的血压是随时间周期变化的，收缩压是指血压的最大值，舒张压是指血压的最小值，血压计所要测量的量就是收缩压和舒张压。而示波法测量血压，就是当绑在手臂上的袖带压力比血管收缩压高出约60mmHg时，血管被阻断。随着袖带压力的下降血管由阻断变导通，这一过程就会在袖带中产生一系列的小脉冲，见图2。把小脉冲拾取出来，将其峰值连成曲线，得出包络线，见图3。根据包络线的形
状，找出相应的特征点判别出收缩压和舒张压。图2图3 包络线的形状主要受收缩压、舒张压、血管和手臂力学特性等参量影响。其中收缩压和舒张压是主要影响参量。而示波法血压测量没有完善的理论推导，使得特征点的确定只能依赖采集样本的统计归纳，因而可以说示波法测量血压是基于统计的方法，有一定的离散性。二.检定方法 示波法电子血压计的检定分两部分：静态和动态。 静态检定是指血压计传感器测压准确度的检定。这是一个常规检定，在这里不作讨论。 动态检定是指对血压计测量收缩压、舒张压准确度的检定。目前国内外都没有确实可行的血压计动态检定方法。本文章作重点讨论。1．由血压计的测量可看出，动态检定最有效的方法是产生一个标准的收缩压和舒张压量，给血压计测量。血压计的测量结果与标准值的差值即为血压计测量收缩压和舒张压的基本误差。 △Pd=Pdj－Pdb； △Ps=Psj－Psb； 其中： △Pd：血压计舒张压基本误差； △Ps：血压计收缩压基本误差； Pdj：血压计舒张压测量值； Pdb:舒张压标准值；

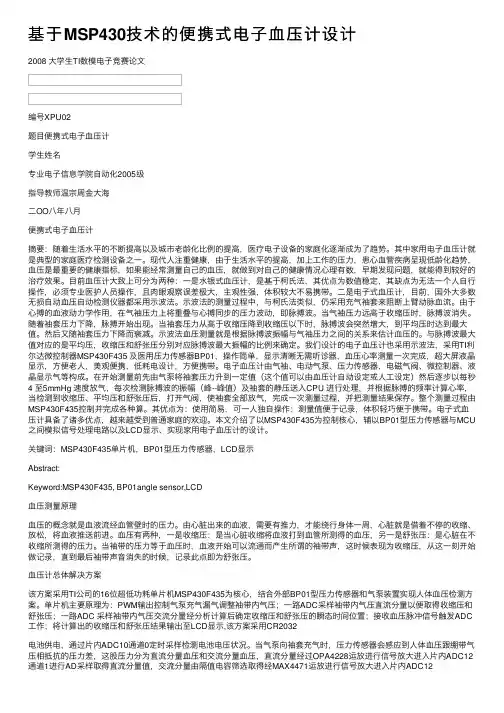

随着生活水平的不断提高以及城市老龄化比例的提高，医疗电子设备的家庭化逐渐成为了趋势。其中家用电子血压计就是典型的家庭医疗检测设备之一。目前血压计大致上可分为两种：一是水银式血压计，其优点为数值稳定，其缺点为无法一个人自行操作，必须专业医护人员操作，且肉眼观察误差极大，主观性强，体积较大不易携带。二是电子式血压计，其优点为：使用简易，可一人独自操作；测量值便于记录，体积轻巧便于携带。电子式血压计具备了诸多优点，越来越受到普通家庭的欢迎。本文介绍了以MSP430F449为控制核心，辅以BP01型压力传感器与MCU之间模拟信号处理电路以及LCD显示、语音提示，实现家用电子血压计的设计。 血压测量原理 血压的概念就是血液流经血管壁时的压力。由心脏出来的血液，需要有推力，才能绕行身体一周，心脏就是借着不停的收缩、放松，将血液推送前进。血压有两种，一是收缩压：是当心脏收缩将血液打到血管所测得的血压，另一是舒张压：是心脏在不收缩所测得的压力。当袖带的压力等于血压时，血液开始可以流通而产生所谓的袖带声，这时候表现为收缩压，从这一刻开始做记录，直到最后袖带声音消失的时候，记录此点即为舒张压。 电子血压计工作原理 系统框图如图1所示。系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。 图1电子血压计原理图 单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。
脉搏波血压计是毕业于清华大学地吴小光博士及其研究团队于年研制成功地一种无创精密血压计，现已获得中国国家专利局颁发地发明专利，并已申请国际专利，并由深圳瑞光康泰医疗设备有限公司推出商业产品.能够无创精密测量血压地脉搏波血压计地问世，标志着我国医疗器械地研究水平已跃居国际前列.无创精密脉搏波血压计创造性地采用了脉搏波探测技术，解决了柯氏音血压计发明至今，年以来地血压无创精密测量地难题，弥补了国际无创精密血压测量领域地空白. 脉搏波血压计研制背景 随着科技地迅猛发展，医疗领域产品朝着更精准、更方便、更易操作地方面演变、进化，但是血压测量仪器地发展却是缓慢地，继年前柯氏音血压测量法发明至今，只有上世纪九十年代地示波法地发明与运用对血压测量仪器地普及起到了一定地推动作用，但总体上来讲血压测量仪器地科技含量依然十分低下，维持百年未变，时至今日已完全不能够适应心脑血管疾病地医学诊断地技术要求.资料个人收集整理，勿做商业用途 脉搏波血压计是毕业于清华大学地吴小光博士及其研究团队于年研制成功地一种无创精密血压计，是继有创血压测量法、柯氏音测量法、示波法之后血压测量技术地又一次飞跃性突破，因其现今地理念和奇特地测量方式，解决了柯氏音血压计发明至今血压无创血压测量难以表述真是血压值地难题，弥补了国际无创精密血压测量领域空白地产品.资料个人收集整理，勿做商业用途 脉搏波血压计临床报告结论 临床试验值国家标准 收缩压平均差（）±（±） 舒张压平均差（）±（±） 收缩压标准偏 （）（） 差 （）（） 舒张压标准偏 差 脉搏波血压计原理 脉搏波是心脏地搏动(振动)沿动脉血管和血流向外周传播而形成地，好比是水面地波纹.脉搏波随着血管中地血液循环，在不同地位置（主动脉、动脉或毛细血管）略有不同. 因为脉搏波与血流存在地特殊关联性，血液压强可以通过脉搏波间接测得，不同于“听”“看”相结合地柯式音血压测量法，利用脉搏波测量血压不存在主观误差，更不存在医生听力、视力不足产生地错误，准确性值得信赖.资料个人收集整理，勿做商业用途 脉搏波血压计采用脉搏波探测方法，替代柯氏音法（耳听为虚，眼见为实），采用多点测量替代单点测量，并利用收缩压和舒张压点附近各点之间地内在联系和变化规律，采用逼近和拟合地计算方法，计算出真正地收缩压和舒张压值，实现不连续事件地连续测量，即可以测出心脏两跳之间地血压值.所有测量过程无需人工干预，避免了主观引入地误差.血压值地计算依赖收缩压和舒张压点附近各点之间地内在联系和变化规律，而非根据经验统计数据，避免了个体差异引起地测量误差.资料个人收集整理，勿做商业用途 脉搏波血压计特点
便携式电子血压计设计 包旭鹤 (复旦大学 上海 200433) 摘 要:电子血压计克服了水银血压计操作专业化强,不易携带等缺点,呈现出家用化的趋势。首先从分析血压测量方法入手定出了系统工作原理。然后用基于P IC 16F 877为控制核心辅以气压传感器和外围的模拟电路以及L CD 驱动芯片组成的硬件结构实现了电子血压计的设计。同时介绍了P IC 16F877内的软件流程。经过电子血压计实物样机测试,其功能完全达到实际使用的要求。该电子血压计设计具有低成本、小型化、低功耗、自动化程度高的优点,有较高的实用价值。 关键词:血压计;PIC 16F877;便携式;巴特沃思滤波器 中图分类号:T P368.1 文献标识码:B 文章编号:1004373X(2007)0800704 Design of Portable Electronic Blood Pressure Monitor BA O X uhe (Fudan University,Shang hai,200433,China) Abstract :T he disadvantag es o f mercury blo od pr essure monito r such as demand o f pro fessional operating and no t po rtable can be over come by electr onic bloo d pr essure mo nitor ,which causes t he trend tow ards family expenses.At F irst,principle of the sy st em is schemed after analyzing the metho d o f measur ing bloo d pr essure.T hen the hardwar e structure based o n kernel co nt ro ller PIC16F877,air press sensor ,analo gy circuit and L CD module is implemented.T he fir mwar e flo w is also pr esented.Accor ding to v erif y result o f t he electr onic bloo d pressure monito r prot oty pe,all request is meet.T here ar e sever al advantages such as low cost,small sized,lo w pow er consumptio n and hig h automation in this design of electr onic blood pressur e mo nitor ,which has much pr actical v alue. Keywords :bloo d pressure monito r;PIC 16F877;por table;butterw or th filt er 收稿日期:2006 0829 随着生活水平的不断提高以及城市老龄化比例的提高,医疗检测设备的家庭化逐渐成为了趋势。其中家用电子血压计就是典型的家庭医疗检测设备之一。血压计大致上可分为两种:一是水银式血压计,其优点为数值稳定,其缺点为:无法一人自行操作,且必须专业医护人员操作,肉眼观察误差极大主观性强,体积较大不易携带。二是电子式血压计其优点为:使用简易,可一人独自操作,测量值便于记录,体积轻巧便于携带。电子式血压计具备了诸多优点,越来越受到普通家庭的欢迎。本文介绍了以PIC 16F 877为控制核心,辅以气压传感器FGN -605PGSR 和用作传感器与M CU 之间模拟信号处理的LM 324/331模拟电路以及LCD 驱动芯片HD44780A,实现了家用电子血压计的设计。该设计尽量将系统使用的芯片和被动组件数量降低,故具有低成本小型化低功耗的特点。 1 PIC 16F877单片机 PIC16F877单片机[1,2]美国微芯(M icro Chip)公司推出的8位CM OS FL ASH 28/40引脚的单片机。单片机采 用RISC CPU ,有35条单字节的指令,即保证了必要的指令效率也兼具了控制芯片成本和简化编程复杂度。其主要特点如下: 宽工作电压为2.0~5.5V ; 时钟周期为0~20M H z 指令周期为0~5M Hz;片内FLA SH ROM 为8k Words,RAM 为368B,E 2 PROM 为256B; 低功耗工作电流<0.6mA@3V 时钟周期为4M Hz;2个8位和1个16位定时器; 2个16位捕捉/比较模块或2个10位PWM 模块;10位多信道ADC; 串行通信口SPI,I2C,U SART 及8位并行通信口。 2 外围组件介绍 FGN -605PGSR 是日本专业传感器供货商fujikura 公司推出的专门用于血压计的气压传感器[3],其尺寸为10.3mm 7mm 9.5mm,可测压力范围-34.47~+34.47kPa 符合所要量测的压力范围。FGN -605PGSR 原理是在恒流源供电的文氏电桥上的电阻随气压变化而输出双端差分电压信号。LM 324是常用的4运放14脚双
1 关于血压测量方面的理论血压产生于心室收缩,是推动血液前进时对血管壁造成侧压,室收缩时,动脉压上升并达到一最高值,此时的血压称为收缩压,心室舒张时,主动脉压下降到最低时的压力称为舒张压。血压与动脉系统的外周阻力有很大关系,概括地讲,血压(P)等于心输出量(CO)与外周阻力(R)的乘积,即P=CO×R。一般说的血压是指主动脉压,由于动脉血压故通常以肱动脉压代表主动脉压即血压。平均血压是指心动周期中血管壁受到的平均压力,平均血压=舒张压+压差/3。血压值通常以毫米汞柱为单位(mmHg)。近年来正以新的计量单位帕斯卡(pascal)简称帕(pa)取代毫米汞柱。二者的换算关系是千帕值乘以7.5为毫米汞柱值或毫米汞柱值除以7.5为千帕值。 2 影响血压的因素 动物血压受神经、体液和肾脏功能等的调节,故血压与多种因素有关。它不但随动物的品种、年龄、性别、体重而有差异,并且与动物所处的环境、气温、精神状态、饮食、体位、生理状况有一定的关系,即使是同一品种的犬,尚受动物个体因素,诸如心脏收缩、心输出量、血管管腔大小、血管壁张力、血液的粘稠度、血管与心脏距离、测量方法等因素的影响,此外,血液在昼夜24 h之内也呈一种生理节奏性波动。在正常条件下,同种动物的血压相对恒定,但由于受上述因素的影响,动物血压在群体中呈正态曲线分布,这也是进行血压测定的依据。 3 高血压与低血压 高血压是以动脉收缩压或舒张压升高为特征的临床综合征,它常常伴随着心血管、脑血管、肾脏等器官结构、功能改变的全身性疾病。对于犬的高血压,许多学者作了大量的研究,然而,对于血压升高到什么水平为高血压尚无一致性结论。低血压是指收缩压或舒张压过低或两者都低低血压多见心力衰竭、大失血、严重脱水、休克、慢性消耗性疾病等。 4 血压测量原理 血压测量是通过各种手段检测血流在血管中搏动及相应血管壁的运动、血液的脉波来直接或间接进行测量。目前世界上还普遍采用1896年发明的腕带式血压计利用听诊的方法进行测量。1960年人们根据听诊法提出了血压的电子测量法。这些方法在原理上基本相同,只是利用的仪器手段不同。5 血压测量的方法与技术直接测量法又称有创测量,它是在动物麻醉的情况下,向血管内引入导管及传感器,从而进行测量的一种方法。直接测量法可供选择的测量部位较多,有足背动脉、面动脉、正中动脉、颈动脉、尾中动脉等。直接测量法得到的数值一致性好,更接近真实一定的影响,这样测出的血压并不能准确反映动物在正常生理状态时的血压,因而不适于临床推广,多用于科研及医疗机构对血压的监测。间接测量法又称无创测量,它不打开血管,而是通过检测血管壁的运动、搏动的血流和血液的脉波来间接获得血压值间接测量方法包括听诊法、脉冲法、触诊法、超声波技术及波动检测技术。前三种方法由于在动物血压测量过程中误差较大,而很少使用,后两种方法使用较多,超声波血压计是将检测到的信号放大,转化为可见信号;但由于所用的仪器笨重,价格昂贵而受到限制。相对而言,依据波动检测原理制成的血压计,在与现代技术结合后,可以将量结果转化为数字,直接得到收缩压、舒张压、心率3个数据,可以自动充气、换气、加压、记录结果,如果物骚动,影响测得结果,可重新进行测量。间接测量不对动物造成损伤,操作简单迅速,而且间接测量值直接测量值两者呈线性相关,能够反映动物的真实压水平,在科研及临床方面有广阔的应用前景。 6 犬血压测定的临床应用 1733年,Hale首先采用插管技术,用直接测量法测定马的颈动脉血压,俄国人Korotkoff创立的听诊法间接测量血压技术,使血压测定在人医中普遍开展起来。关于血压测定在小动物方面的应用,有文献记录的是心血管医生Bernard,他采用导管插入术,直接测量犬的血压。由于直接测量的局限性,该方法一直未能在临床应用。1908年,Janeway首次利用触诊法间接测定犬的动脉血压,发现这一方法对犬不太适用。这可能与测量部位肌肉过于肥厚,不易触诊到脉搏的跳动有关。在此之后,许多学者对犬血压测量做了大量的探索,进展却不是很大。Kit
