设计院设计文件编制规定

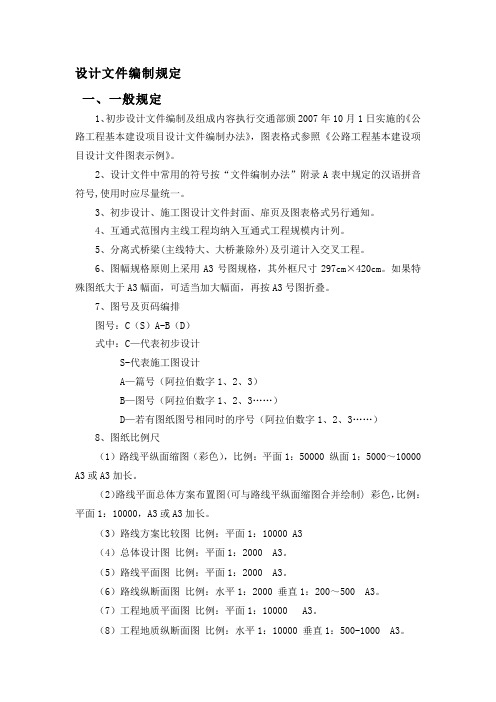

设计文件编制规定
一、一般规定
1、初步设计文件编制及组成内容执行交通部颁2007年10月1日实施的《公路工程基本建设项目设计文件编制办法》，图表格式参照《公路工程基本建设项目设计文件图表示例》。
2、设计文件中常用的符号按“文件编制办法”附录A表中规定的汉语拼音符号,使用时应尽量统一。
3、初步设计、施工图设计文件封面、扉页及图表格式另行通知。
4、互通式范围内主线工程均纳入互通式工程规模内计列。
5、分离式桥梁(主线特大、大桥兼除外)及引道计入交叉工程。
6、图幅规格原则上采用A3号图规格，其外框尺寸297cm×420cm。如果特殊图纸大于A3幅面，可适当加大幅面，再按A3号图折叠。
7、图号及页码编排
图号：C（S）A-B（D）
式中：C—代表初步设计
S-代表施工图设计
A—篇号（阿拉伯数字1、2、3）
B—图号（阿拉伯数字1、2、3……）
D—若有图纸图号相同时的序号（阿拉伯数字1、2、3……）
8、图纸比例尺
（1）路线平纵面缩图（彩色），比例：平面1：50000 纵面1：5000～10000 A3或A3加长。
（2）路线平面总体方案布置图(可与路线平纵面缩图合并绘制) 彩色，比例：平面1：10000，A3或A3加长。
（3）路线方案比较图比例：平面1：10000 A3
（4）总体设计图比例：平面1：2000 A3。
（5）路线平面图比例：平面1：2000 A3。
（6）路线纵断面图比例：水平1：2000 垂直1：200～500 A3。
（7）工程地质平面图比例：平面1：10000 A3。
（8）工程地质纵断面图比例：水平1：10000 垂直1：500-1000 A3。
（9）公路用地图比例：平面1：2000 A3。
（10）桥梁设计图桥型布置图采用A3加长幅面，比例：1：200-1000；细部结构及钢筋图一般采用A3幅面，比例：1：50-500
（11）隧道、互通式立交设计图一般采用A3加长幅面，比例：1：500-2000；如因幅面窄无法反映设计全貌，可采用A3加长幅面，比例：1：2000，折叠装订
（12）其它设计图表，采用A3幅面，适当比例
（13）沿线水系分布示意图，比例为1：50000，可采用A3加长幅面其他图纸按“文件编制办法”执行，以图面清晰为原则。
二、文件编制分册
第1合同段总体单位编制汇总简本文件和概、预算汇总文件。
各测设合同段设计文件编制分册如下：
第一册：第一篇（总体设计）
第二册：第二篇（路线）
第三册：第三篇（路基、路面）
第四册：第四篇（桥梁、涵洞）
第五册：第五篇（隧道）
第六册：第六篇（路线交叉）
第七册：第七篇（交通工程及沿线设施）
第八册：第八篇（环境保护与景观设计）
第九篇（其他工程）
第十篇（筑路材料）
第十一篇（施工方案）
第九册：第十二篇（设计概算）
第十册：基础资料
三、文件分册
滇中产业聚集区（新区）长水至广通高速公路建设项目两阶段设计文件编制共分三大部分，其中第一部分为汇总文件，由中交一院编制，江苏省院协助完成；第二部分为初步设计工程设计内容，第三部分为基础资料，分别由中交一院、江苏省院编制各自合同段相关内容。
第一部分：汇总文件
第一册：汇总简本（第1…X分册）
第二册：概算汇总（第1…X分册）第二部分：初步设计文件
第一册：第一篇（总体设计）
第1分册
…
第X分册
第二册：第二篇（路线）
第1分册
…
第X分册
第三册：第三篇（路基、路面）
第1分册
…
第X分册
第四册：第四篇（桥梁、涵洞）
第1分册
…
第X分册
第五册：第五篇（隧道）
第1分册
…
第X分册
第六册：第六篇（路线交叉）
第1分册
…
第X分册
第七册：第七篇（交通工程及沿线设施）
第1分册
…
第X分册
第八册：第八篇（环境保护与景观设计）
第九篇（其他工程）
第十篇（筑路材料）
第十一篇（施工方案）
第1分册
…
第X分册
第九册：第十二篇（设计概、预算）
第1分册
…
第X分册
第三部分：第十册：基础资料
1）初勘资料
第1分册路线地质（含比较线）：按《公路工程地质勘察规范JTG
