1.按电压等级分
氧化锌避雷器按额定电压值来分类，可分为三类；
高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为1000kV、750kV、500kV、330kV、220kV、110kV、66kV七个等级。
中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。
2.按标称放电电流分
氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。
3.按用途分
氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类
4.按结构分
氧化锌避雷器按结构可划分为两大类；
瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。
复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。
5.按结构性能分
氧化锌避雷器按结构性能可分为；无间隙（W）、带串联间隙（C）、带并联间隙（B）三类。
氧化锌避雷器的工作原理、优点、功能特性分析 高 岩 (中央广播电视塔动力部,北京 100036) 摘 要:氧化锌避雷器因具有齐全的防护功能,在特性上可保持长期稳定运行,且体积较小有利于手车柜的安装,故得到了广泛的应用。笔者细致深入的分析了氧化锌避雷的工作原理、优点、功能特性。希望通过本文使广大电力系统工作者对氧化锌避雷器有全面的,更深层次的理解。 关键词:氧化锌避雷器;原理;优点;功能特性 一、氧化锌避雷器工作原理 1.避雷器的作用 避雷器的作用是限制过电压以保护电气设备。避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置,间隙的击穿电压比线路或设备的雷电冲击绝缘水平低,在正常运行电压下间隙处于隔离绝缘状态,在过电压下间隙被击穿接地,放电降压起到保护线路或设备绝缘的作用。 2.氧化锌避雷器(阀型避雷器的第三代产品) 工作原理 图1 Z n0避雷器的伏安特性 氧化锌避雷器是世界公认的当代最先进防雷电器。其结构为将若干片Z nO 阀片压紧密封在避雷器瓷套内。Z nO 阀片具有非常优异的非线性特性,在较高电压下电阻很小很小,可以泄放大量雷电流,残压很低,在电网运行电压下电阻很大,泄漏电流只有50～150μA ,电流很小,可视为无工频续流,这就是可以做成无间隙氧化锌避雷器的原因,它对陡波和雷电幅值同样有限压作用,防雷保护功能完全是其突出优点。在我国先生产使用的正是无间隙氧化锌雷器,运行实践表明,它有损坏爆炸率高,使用寿命短等缺点。究其原因,暂态过电压承受能力差是其致命弱点。而串联间隙氧化锌避雷器仍有无间隙氧化锌避雷器的保护性能优点,同时有暂态过电压承受能力强的特点,是一种理想的扬长避短的产品, 结合我国国情可在3～35kV 系统串联间隙氧化锌避雷器。 氧化锌避雷器伏安特性如图1所示。 二、氧化锌避雷器的优点及功能特性1.氧化锌避雷器的优点 (1)具有完全的防雷功能,即对雷电陡波和雷电幅值同样有限压保护作用;(2)防雷保护作用不会造成电力网接地故障或相间短路故障;(3)防雷保护作用不应有短路电流或工频续流等工频能源浪费;(4)动作特性应具有长期运行稳定性,免受暂态过电压危害;(5)具有连续雷电冲击保护能力;(6)有较小的外形尺寸,小型化轻量化更便于室内手车柜使用;(7)具有20年以上使用寿命;(8)能附带脱离器监察运行工况,当其失效时自动退出运行。 2.氧化锌避雷器功能特性 (1)避雷器是过电压保护电器,氧化锌避雷器具有过电压防护功能 对于能量有限的过电压如雷电过电压和操作过电压,避雷器泄流能起限压保护作用。对能量是无限(有补充能源)的过电压,如暂态过电压(工频过电压和谐振过电压的总称),其频率或为工频或为工频的整数倍或分数倍,与工频电 源频率总有合拍的时候,如因某些原因而激发暂态过电压,工频电源能自动补充过电压能量,即使避雷器泄流过电压幅值不衰减或只弱衰减,暂态过电压如果进入避雷器保护动作区,势必长时间反复动作直至热崩溃,避雷器损坏爆炸,因此暂态过电压对避雷器有致命危害。如果已将全部暂态过电压限定在保护死区内不受其危害的避雷器,称之为暂态过电压承受能力强,反之称暂态过电压承受能力差。碳化硅避雷器暂态过电压承受能力强,但由于运行中动作特性稳定性 差,常因冲击放电电压(保护动作区起始电压)值下降,仍可能遭受暂态过电压危害。无间隙氧化锌避雷器因其拐点电压(可近似地把参考电压当作拐点电压)偏低,仅2.21～2.56Uxg (最大相电压),而有些暂态过电压最大值达2.5～3.5Uxg ,故有暂态过电压承受能差的缺点。对暂态过电压危害有效防护办法是加结构性能稳定的串联间隙,将全部暂态过 作者简介:高岩(1973-),男,北京人,中央广播电视塔动力部电力运行科,工程师。 中国电力教育2008年研究综述与技术论坛专刊
氧化锌避雷器的选型方 法 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
氧化锌避雷器的选型方法 从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。 关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置 1 以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端 国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un的K倍，即K＝Um／Un（Um是系统最高电压）。电气设备的绝缘应能在Un 下长期运行。220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。避雷器设计的初期也遵守上述原则。 氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。 我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR －7．6／26、Y5WR－12．7／45、Y5WR－41／130。而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为： 2 保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性 从安全运行角度，避雷器的额定电压的选择还应遵守如下原则： ①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。在110kV及以上的中性点接地系统中是可以按上述方法选择的。 ②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h 以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。且氧化锌避雷器与SiC避雷器结构、设计不同（后者是有间隙灭弧，前者没有间隙或者只有隔流间隙），使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。面对这种情况，许多供电局、电力设计院根据各地的电网条件提出了许多类型的额定电压值（如14．4kV，14．7kV等）。而在多次国标讨论稿中动作负载试验中耐受10s的额定电压规定提高至1．2～1．3倍，使氧化锌避雷器对中性点非直接接地系统工况的适应能力有所提高。
电网氧化锌避雷器在线监测 和带电测试技术规定 一、总则 1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。 2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。 二、在线监测 （一）在线监测装臵的技术要求 1．带有避雷器动作次数计数器的在线监测装臵应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。 2．在线监测装臵准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：
（二）在线监测装臵的安装 1.在线监测装臵应安装在易于观察处，在保证安全要求的前提下，高度宜低些。 2．在线监测装臵上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。 3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。 4.在避雷器爬距留有裕度的条件下，在线监测装臵宜采用屏蔽安装。 （三）运行监测 1.安装在线监测装臵后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。 2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的
氧化锌避雷器重要参数选择 氧化锌避雷器最重要的参数有三个。一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、-个是氧化锌 避雷器能量吸收能力。. 氧化锌避雷器重要参数选择氧化锌避雷器最重要的参数有三个。 一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、-个是氧化锌 避雷器能量吸收能力。. 下面以HY5WS-17/50为例来说明。 1.氧化锌避雷器的额定电压上述型号中的17表示额定电压。额定电压的定义比较复杂，作为非专业制造人员，可以简单将其理解为过 电压有效值达到17kV 左右，氧化锌避雷器就会开始工作。这个参数不能过低，否则容易导致氧化锌避雷器负担过重烧毁。老国标虽然定义 额定电压为12.7，但真实的工作值依然在17左右，因此老国标定义 存在很大争议，现在已经不推广了。 所以额定电压是17还是16.5、 17.5，其实是一样的性能等级， 都是符合国标定义的17类产品，购买时不要去死抠字眼。至于为什么会有17.5、16.5 这一类的东西，是因为每 个厂家具体参数有微小差别，以及独特上图型号的销售策略;需要。 2.氧化锌避雷器的标称残压 3.上述型号中的50表示雷电标称残压，可以简单将其理解为
出现最严重雷击的时候，避雷器至少可以把过电压峰值限制在50kV 以下。这个参数事实上是避雷器最重要的参数，因为整个系统绝缘配合的基础就在这里。我们不断的说降低. 4.残压好，就是因为降低了避雷器残压，也就等于提高了系统所有高压电器的安全裕度。 5.但是降低残压受到氧化锌电阻片本身性能限制，是有底限的。有间隙产品虽然可以进一步降低残压，但是同样不是无限降低，同样存在一个底限。如果有小厂宣称自己的产品残压比正规大厂都低，那基本上可以判断为是在乱搞,不买. 6.也罢。 7. 3.氧化锌避雷器的能量吸收能力避雷器工作时，由于kA级大电流的通过，会大幅发热升温，若抵受不了，就会导致破坏甚至爆炸。因此避雷器的能量吸收能力是很重要的参数。出口型产品，按多少kJ/kV的形式来表示这个能力;国内型产品，按方波通流容量多少A来表示。这个值越高，表示避雷器在不破坏的情况下能承受的电流越大,性能也就越好。 8.直白的说，这个能力与电阻片的直径有直接关系。就好比采购铜线时,越粗的可以流过的电流越大一样，配方相近时，越大的电阻片，自然方波通流能力越强。
------------- 包头智能热电厂2×50MW供热机组工程 110kV氧化锌避雷器 技术规范书 内蒙古电力勘测设计院 2007年07月呼和浩特
------------- 批准： 审核： 编写： 专业汇签：
目录 1．总则 2．技术要求 3．设备规范及数量 4．供货范围 5．技术服务 6．需方工作 7．工作安排 8．备品备件及专用工具 9．质量保证和试验 10.包装、运输和储存
1总则 1.l 本设备技术规范书适用于包头智能热电厂2×50MW供热机组工程110kV氧化锌避雷器（以下简称避雷器）的订货，它提出了避雷器的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 1.3 如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在应标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 l.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 本设备技术规范书未尽事宜，由供、需双方协商确定。 2技术要求 2.l 应遵循的主要现行标准
GB11032 《交流无间隙金属氧化物避雷器》 GB311.1 《高压输变电设备的绝缘配合》 GB311.2-GB311.6 《高电压试验技术》 GB7354 《局部放电测量》 GB5582 《高压电力设备外绝缘污秽等级》 GB11604 《高压电器设备无线电干扰测试方法》 所有标准均会被修改，供货商在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。 2.2 环境条件 2.2.1 周围空气温度 最高温度： 38.4 ℃ 最低温度： -31.6 ℃ 最大日温差： 25 K 日照强度： 0.1 W/cm2（风速0.5m/s） 2.2.2海拔高度： 1042 m（技术规范书中设备的参数按海拔1000米提出，供方应对所提供设备参数按此海拔值进行修正，修正系数满足国标GB311.1《高压输变电设备的绝缘配合》及相关标准的要求。） 2.2.3最大风速: 34 m/s 2.2.4环境相对湿度（在25℃时） 年平均值： 51 ％ 2.2.5地震烈度: 8 度（中国12级度标准） 水平加速度: 0.3 g
避雷器 避雷器介绍 氧化锌产品介绍 民熔氧化锌避雷器 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境: a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻， 耐碰撞运输无碰损失， 安装灵活特别适合在开关柜内使用 民熔 HY5WZ-17/45高压氧化锌避雷器 10KV电站型金属氧化锌避雷器 民熔 35KV高压避雷器 HY5WZ-51/134 户外电站型 氧化锌避雷器复合型 在实际安装避雷器时，有安装于跌落保险上侧和跌落保险下侧两种方法。将避雷器安装在跌落保险上侧，是否会削弱对配变的防雷保护？ 经过多年的运行经验，避雷器安装在跌落保险下侧还是跌落保险上侧，防雷效果是一样的，现均未发生由于避雷器安装的位置不一样引起雷击配变的事故。另外在《架空配电线路设计技术规程》的规定，防雷装置应尽量靠近变压器安装。一般认为距离不超过10m即可。
所有特殊变压器用户均采用高压计量箱。计量箱一般安装在坠落保险的上方。在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。 隔离开关的安装解决了安装在跌落保险上侧所带来的问题。当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。同时发生单相接地或相间短路时，可以减少故障查找和处理的时间。 因此，避雷器的安装应根据现场设备的安装位置而定。城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险上。如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
氧化锌避雷器运行规程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
氧化锌避雷器运行规程 三、氧化锌避雷器的巡视检查和验收 1.氧化锌避雷器巡视检查 （1）避雷器引下线无松股、断股、弛度过紧及过松现象。（避雷器引排无变色、弯曲变形现象）。 （2）避雷器接头无松动、发热或变色现象，均压环不歪斜。 （3）避雷器运行无异常声响。 （4）避雷器底座固定良好，固定螺丝不锈蚀。 （5）避雷器瓷套无裂纹及放电痕迹，无破损现象，外观清洁（合成式避雷器检查合成绝缘套无皲裂和破损现象）。 （6）避雷器放电喷口无鸟巢。 （7）避雷器动作计数器完好，内部不进潮，读数正确。 （8）避雷器泄漏电流表上小套管清洁、螺丝紧固，泄漏电流读数在正常范围内，内部不进潮。 （9）避雷器底座接地连接良好，接地引下（线）排无断裂及锈蚀现象。 2.氧化锌避雷器的验收 （1）引线无损伤、断股、松股现象，无弛度过紧或过松现象。接头连接牢固，接头接触面应涂电力脂。 （2）避雷器不得倒置或倾斜，瓷套伞裙应朝下，避雷器中心线相对于垂直线的倾斜度不得大于避雷器总高的%。均压环水平不歪斜，安装牢固且方向正确。
（3）避雷器安装牢固（检查底部螺栓旋紧），密封良好。避雷器的瓷质部分应完整，无裂纹和破损，绝缘子清洁。 （4）对于由2节（或以上）元件串联的避雷器应检查避雷器是否按标牌指定的位置正确安装。 （5）检查避雷器的释压喷口防爆片完整，喷口朝向正确（符合运行中避雷器一旦排气不得引起相间或对地闪络，并不得喷及其它电气设备的要求）。 （6）检查避雷器基座紧靠基础钢架的4个带槽垫片的流水槽方向正确（流水槽向下），槽沟内不得被灰尘堵塞，带槽垫片不得装于绝缘底座的上方。 （7）动作计数器密封良好，无进潮现象，应安装正确，计数器指示在零位，绝缘垫及接地良好。 （8）避雷器在线泄漏电流监测表密封良好，无进潮现象，安装应良好，读数应指示在零位。 （9）油漆完整，相色正确。 四、运行注意事项 1.避雷器的在线泄漏电流表读数应每星期抄录一次，每次雷击及避雷器修试后应及时记录动作计数器读数，在系统过电压保护动作后亦应记录动作计数器读数。 2.当计数器动作后应查明原因；在线泄漏电流表读数与原始值比较有5%的变化即应分析原因并加强监视。
氧化锌避雷器带电测试原理、方法和试验标准 （傅祺，成都铁路局供电处工程师 37883 张丕富，成都铁路局多元工程师） 摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。 关键词：接触网；避雷器；预防性试验； 1引言 避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。 可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。这就需要我们尽快找到一种能解决该问题的方案。 2现状 按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及（U1mA）下的泄漏电流。这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。每台避雷器测试时间需要40分钟左右的天窗时间。 受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。 为解决以上问题，我们需要采取一种新的不需要停电，在运行情况下就可以进行避雷器检测的方法，确认避雷器状态是否良好。 3.测试原理 运行状态的氧化锌避雷器，在运行电压下的总泄漏电流包括阻性电流和容性电流。在正常情况下流过金属氧化物避雷器的主要为容性电流，阻性电流只占很小的一部分，约为
避雷器的分类及氧化锌避雷器优点 避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。 避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。 每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。 管式避雷器实际上是一种具有高灭弧能力的保护间隙。它由两个串联间隙组成。大气中有一个间隙，叫做外部间隙。其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁； 另一种安装在燃气管道内，称为内间隙或灭弧间隙。管式避雷器的灭弧能力与工频连续电流有关。这是一种间隙式避雷器，主要用于供电线路的防雷。 阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。 采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。 当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免
受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。 氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。
氧化锌避雷器型号介绍： 民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV
氧化锌避雷器的特点 民熔 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境:a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、 易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用 ②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化； 2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器
泄漏电流测量。民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型 七大特性：一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标
氧化锌避雷器重要参数选择 MOA有三个最重要的参数。一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌 避雷器的能量吸收能力。 MOA最重要的参数有三个。一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌 避雷器的能量吸收能力。 以hy5ws-17/50为例。 1氧化锌避雷器的额定电压，以上17种型号为额定电压。额定电压的定义很复杂。作为非专业厂家，可以简单理解为当过电压有效值达到17kv左右时，MOA就开始工作。此参数不宜过低，否则容易导致氧化锌避雷器过载烧毁。虽然旧国标将额定电压定为12.7，但实际工作值仍在17左右。因此，旧的国标定义存在很大争议，现在没有推广。 因此，额定电压是17或16.5、17.5，其实是相同的性能水平，都是符合国家标准定义的17种产品，不买的话。至于为什么会有17.5和16.5的东西，那是因为 各厂商的具体参数以及上图所示独特车型的销售策略略有不同。 2氧化锌避雷器标称剩余电压 三。在上述模型中，50代表雷电的标称剩余电压，可以简单地理解为当发生最严重的雷击时，避雷器至少能将过电压峰值限制在50kV以下。事实上，这个参数是避雷器最重要的参数，因为整个系统的绝缘协调基础在这里。我们一直说低一点
4良好的剩余电压是因为避雷器的残余电压降低了，相当于提高了系统内所有高压电器的安全裕度。 5但是，氧化锌电阻本身的性能限制了剩余电压的降低，这是有限的。虽然间隙积能进一步降低残余压力，但它不是无限的，而且还有一个下限。如果一个小厂声称其产品的残余压力低于正规的大工厂，基本上可以判断他们是在搞无序经营，不采购 6 7.3条。氧化锌避雷器的吸能能力。避雷器工作时，由于通过Ka级大电流，会使避雷器发热。如果不能承受，会导致损坏甚至爆炸。因此，避雷器的吸能能力是一个非常重要的参数。对于出口产品，容量用kJ/kV表示；对于国内产品，用方波电流容量表示。该值越高，避雷器在不损坏的情况下所能承受的电流越大，性能越好。 8坦率地说，这种能力与电阻的直径直接相关。例如，当购买铜线时，可以通过的电流越粗。当公式相似时，电阻越大，自然方波电流容量越强。
20kV电网氧化锌避雷器的正确选用 装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内过电压的重要措施。苏州工业园区20kV全电缆网络是国内从未有过的配电网络，对于这种配电网络是否需要装设避雷器，如果需要应如何选择，这是一个必需研究的课题。 1、20kV全电缆配电网络装设避雷器的必要性 园区规划面积为70km2，负荷预测达3～5万kW/km2，配电电压采用20kV，并且全部为电缆出线，中性点采用经小电阻接地的方式(电阻为20剑 市硗ü ハ嘟拥囟搪返缌鞯氖奔湮10s)。但由于作为这一系统电源的220kV线路和部分110kV线路还是采用架空线，所以变压器的20kV侧及变电站的20kV配电装置还是有高、中压侧感应过来的过电压的威胁，因而仍需有防止大气过电压的措施，开断电容器组和大的20kV电缆网也需有防止内过电压的手段，所以装设氧化锌避雷器仍是必要的。 2、20kV全电缆配电网络避雷器的选择 2.1避雷器技术参数的选择 正确选用这一系统的避雷器，对20kV电网乃至主变压器的安全可靠运行是十分必要的。但由于国内以往没有20kV这一配电电压等级，所以国标GB11032-2000交流无间隙金属氧化物避雷器(以下称文献1)对这一等级电网的氧化锌避雷器参数没有作出明确的规定，因此根据电科院和苏州供电局合作为该系统所作的研究报告G9613(以下称文献2)并参考文献1和DL/T613-1997进口交流无间隙金属氧化物避雷器技术规范(以下称文献3)的原则，对氧化锌避雷器的技术参数进行选择。 (1)氧化锌避雷器的额定电压Ur 按文献3表4的推荐值，对非直接接地并能在10s及以内切除故障时，对10kV系统为13kV，推算到20kV系统则应为26kV，但再按该文献之表5(保护发电机避雷器额定电压推荐值)查出发电机额定电压为20kV时，推荐Ur值为25kV，而文献2推荐值也为25kV，此一数值约为系统接地时健全相电压的1.1倍，加之国产中压避雷器有较高的工频过电压耐受能力，所以选定额定电压为25kV是具有较大裕度的。 由于按国际IEC标准生产的进口中压避雷器在额定电压下的耐受时间只有10s，比国产中压避雷器要短得多，为提高避雷器的工频电压耐受能力，防止工频过电压时由于氧化锌避雷器损坏而影响电网的安全运行，在选用进口氧化锌避雷器时(如ABB公司的MWD型)，宜提高一个等级，一般以27.5kV为好、这就可使它和国产25kV避雷器有相近的工频电压耐受能力，以使在系统发生单相接地等情况出现工频过电压时也能正常运行。 (2)最大持续运行电压Uc 一般情况下Uc≥0.8Ur(文献3)，且Uc应不小于Um(系统最高运行电 压)/3(24/3=13.86kV)这样Uc应为20kV，文献2之推荐值也为20kV，因而最大持续运行电压选择为不小于20kV。选用按IEC标准生产的进口氧化锌避雷器时(如ABB公司的MWD型)宜选用22kV。
金属氧化物避雷器的选择 避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。 1、无间隙金属氧化物避雷器的选择 选择的一般要求如下： (1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。 (2)、按照被保护的对象确定避雷器的类型。 (3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。 (4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。 (5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。 (6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。 (7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。 (8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。 (9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机 械强度。 (11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电 压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。2、主要特性参数选择 (1)、持续运行电压Uc 页16 共页1 第 中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。 在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中 允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U，35～66kV Uc≥U LL至于10s～2h之间，可按2h以上选取，也可 参照避雷器的工频电压耐受特性曲线选取。 (2)、额定电压Ur Ur是指避雷器两端间的最大允许工频电压的有效值，是在60℃温度下注入规定能量后，能耐受额定电压Ur10s，随后在Uc下，耐受30min，能保持热稳定。 (3)、暂时过电压U T暂时过电压UT是确定避雷器额定电压之依据，在选择U时，主要考虑单T相接地，甩负荷和长线电容效应所引起的工频电压升高，幅值可按下列条件选取。 ①中性点非直接接地系统：
Z M O A-Ⅲ氧化锌避雷器直流参数测试仪 技术规范书 一、概述： ZMOA-Ⅲ氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》 DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物 避雷器做直流1mA电压（U 1mA ）和0.75 U 1mA 下泄漏电流的检测。 本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。 二、产品关键字： 无间隙避雷器测试仪、避雷器直流参数测试仪、避雷器测试仪 三、采用标准：
DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 DL/T 848-2004 《高压试验装置通用技术条件》 DL/T 596-2005 《电力设备预防性试验规程》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 GB4793-1984 《电子测量仪器安全要求》 GB191 《包装贮运标志》 GB/T.311-1997 《高压输变电设备的绝缘与配合》 四、仪器特点： 1．温度测量：自动感应环境温度并记入测试结果。 2．遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。 3．内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。 4．使用方便：中文菜单，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。 5．测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。 6．可存储50组测试数据，掉电不丢失，并能随时查看打印。 7．携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ，携带方便。 8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。 五、主要技术参数： 1．测量范围：电压：0～30kV 纹波系数：≤1.5% 电流：0～1000μA 2．分辨率：电流：0.5μA 电压：0.1 kV

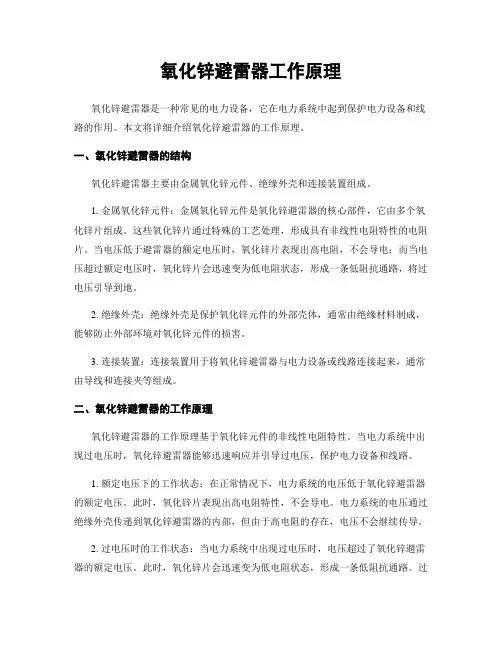

氧化锌避雷器的工作原理 氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 在电力系统中，正常情况下，系统在额定电压下工作，电压偏差很小，所有电气设备工作正常。然而，当系统遭受雷击或故障时，系统电压会大幅上升，电网电压将比正常电压高出几倍甚至几十倍。在这种情况下，所有系统设备的绝缘将无法承受、被击穿甚至损坏。 此时，避雷器将投入使用。正常情况下，避雷器相当于大电阻，处于休眠状态。一旦系统发生过电压，将立即启动并投入运行，瞬间将自己变成导体，把高电压释放到大地，避免系统电压持续升高，保护设备和人身安全
民熔 HY5WS-17/50氧化锌避雷器 10KV高压配电型 A级复合避雷器 参数： 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV 方波通流容量: 100A 防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA 操作冲击电流: 38.5KV(下残压) 注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。 使用环境:
a.海拔高度不超过2000米; b.环境温度:最高不高于+40C- -40C; C.周围环境相对湿度:平均值不大于85%; d.地震强度不超过8级; e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。 体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用 避雷器是一种连接在导线和地面之间的防雷设备，通常与被保护设备并联。 避雷器能有效地保护电力设备。一旦出现异常电压，避雷器就会起到保护作用。当被保护设备在正常工作电压下运行时，避雷器不工作，视为对地开路。
常见型号氧化锌避雷器0.22～0.38kV低压避雷器 类别避雷器型号避雷器 额 定电压 kV (有效 值) 系统标 称 电压kV (有效 值) 持续运 行 电压kV (有效 值) 直流 U1mA 参考电 压 ≮kV 陡波冲 击 电流残 压 ≯kV(峰 值) 雷电冲 击 电流残 压 ≯kV(峰 值) 操作冲 击 电流残 压 ≯kV(峰 值) 2mS 方波电 流 A(峰值) 4/10μs 冲击电 流 kA(峰 值) 低压(H)Y1.5W S-0 .28/1.3 0.28 0.22 0.24 0.60 ---- 1.30 ---- 50 10 (H)Y1.5W S-0 .50/2.6 0.50 0.38 0.42 1.20 ---- 2.60 ---- 50 10 3kV配电型/电站型 类别避雷器型号避雷器 额 定电压 kV (有效 值) 系统标 称 电压kV (有效 值) 持续运 行 电压kV (有效 值) 直流 U1mA 参考电 压 ≮kV 陡波冲 击 电流残 压 ≯kV(峰 值) 雷电冲 击 电流残 压 ≯kV(峰 值) 操作冲 击 电流残 压 ≯kV(峰 值) 2mS 方波电 流 A(峰值) 4/10μs 冲击电 流kA(峰 值) 配电(H)Y5W S-3.8 /15 3.8 3 3.0 7.5 17.3 15.0 12.8 75 40 (H)Y5W S-5/1 5 5 3 4.0 7.5 17.3 15.0 12.8 75 40 电站(H)Y5W Z-3.8 /13.5 3.8 3 3.0 7.2 15.5 13.5 11.5 200 65 (H)Y5W Z-5/1 3.5 5 3 4.0 7.2 15.5 13.5 11.5 200 65 3kV配电型/电站型（带脱离装置） 配电(H)Y5W S-3.8 /15L 3.8 3 3.0 7.5 17.3 15.0 12.8 75 40 (H)Y5W S-5/1 5L 5 3 4.0 7.5 17.3 15.0 12.8 75 40 电站(H)Y5W Z-3.8 /13.5L 3.8 3 3.0 7.2 15.5 13.5 11.5 200 65 (H)Y5W Z-5/1 3.5L 5 3 4.0 7.2 15.5 13.5 11.5 200 65 6kV配电型/电站型 类别避雷器型号避雷器 额系统标 称 持续运 行 直流 U1mA 陡波冲 击 雷电冲 击 操作冲 击 2mS 方波电 4/10μs 冲击电
氧化锌避雷器 目录 展开 简述 氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 介绍 介绍：采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。 分类 1.按电压等级分 氧化锌避雷器按额定电压值来分类，可分为三类； 高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。 中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。 低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。 2.按标称放电电流分 氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。
3.按用途分 氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。 4.按结构分 氧化锌避雷器按结构可划分为两大类； 瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。 复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。 5.按结构性能分 氧化锌避雷器按结构性能可分为；无间隙（W）、带串联间隙（C）、带并联间隙（B）三类。 YBL-III氧化锌避雷器介绍 YBL-III氧化锌避雷器 YBL-III氧化锌避雷器是我公司系列汉化产品之一、是全面检测氧化锌避雷器在电力系统运行中的各项电气特性的专用仪器。它具有下列优点： 1、液显图文显示，汉化打印，界面直观，自动化程度高，便于现场人员操作和使用。 2、先进的数字信号处理技术，抗干扰性能强，测量结果精度高，用户可从液晶显示屏上直接观察信号波形，具有示波器功能。 3、安全可靠，采用隔离变压器和高阻分压，从而避免PT二次侧短路。 4、体积小，重量轻，便于携带。 5、生产厂商：上海舒佳电气有限公司 二、技术特性： 1、电源：AC220V±10％，50Hz±1％。 2、参考电压输入范围：AC10~220V。 3、测量参数：
氧化锌避雷器测试仪使用操作规程(2021新版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0804
氧化锌避雷器测试仪使用操作规程(2021 新版) 1操作程序 1.1使用前准备 1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。 1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。 1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接
地体,将接地线接于该接地体上 1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZV专用接地线。（见图1） 1.1.6电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。 1.2空载升压检查设备是否正常并调校实验设备。 1.2.1接通电源开关，此时绿灯亮，表示电源接通。 1.2.2按红色按钮，则红灯亮，表示高压接通。 1.3对试品进行泄漏及直流耐压试验 在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。
