电源线路滤波器中的漏电流 1. 标准中的要求 保护接地器在电气设备出现故障或发生短路时，保护用户不会受到危险接触电压的伤害。为确保此基本功能，保护接地线上的电流必须加以限制，这是为什么大多数产品安全标准中包含漏电流测量和限制条款的原因。办公室设备和信息技术设备的产品安全标准EN 60950-1进行了相关说明。 尽管都使用漏电流这个术语进行描述，但是标准在实际上对接触电流和保护导体电流进行了区分。接触电流是人在接触电气装置或设备时，流过人体的所有电流。另一方面，保护导体电流是在设备或装置正常运行时，流过保护接地导体的电流。此电流也称为漏电流。 所有电气设备的设计都必须避免产生危及用户的接触电流和保护导体电流。一般来说，接触电流不得超过3.5 mA，采用下文所述的测量方法进行测量。 3.5 mA的极限值并不适用于所有设备，因此，在标准中，还对配备工业型电源接线器（B 型可插拔设备）和保护接地器的设备进行了补充规定。如果保护接地电流不超过输入电流的5％，那么接触电流可以超过3.5 mA。另外，等电位联结导体的最小截面积必须符合EN 60950-1的规定。最后，但不是最不重要的，制造商必须在电气设备上附带下述警告标签之一。 “警告！ 强接触电流。先接地。” “警告！ 强漏电流。先接地。” 除了普通的产品安全标准之外，还有关于无源EMI滤波器的安全标准。在欧洲，新颁布了EN 60939，自2006年1月1日起代替了当时现行的EN 133200。然而，此标准没有关于滤波器漏电流的附加要求。美国的EMI滤波器标准，UL 1283，与此不同。不仅需要进行所有常规安全试验，还需要确认滤波器的漏电流。在默认情况下，此漏电流不允许超过0.5 mA。否则，滤波器必须附带一个安全警告，说明滤波器不适用于住宅区。必须提供接地连接器以防触电，另外滤波器必须连接到接地电源引出线或接头上。 2. 漏电流的计算 本节将说明计算漏电流的方法。因为元件存在误差，并且电网（对于3相供电网）的不平衡只能估计，所以实际结果不一定等于测量结果。另一方面，对顺序生产的每一个滤波器都进
4105A接地电阻测试仪 作业指导书文件编号：___________________________ 版本：：____________________________ 受控状态：___________________________ 编写人：_____________________________ 审检人：_____________________________ 批准人：_____________________________ 2014年03月28日批准2014年03月28日生效 深圳市正方检测有限公司发布 第02章目录 第1章封面、批准页 (1) 第2章目录 (2) 第3章修改页 (3) 第4章接地电阻检测 (4) 第03章文件修改页
第04章接地电阻检测 一、目的： 检测电气设备接地装置的接地电阻大小，判别接地电阻是否符合相应的规范。 二、相关参数和注意事项 2.1测量范围为0--1999 Q; 2.2测量对地电压0-199.9V范围内； 2.3注意事项：移动电话等高频率器请勿在仪器旁使用。 三、按钮和配件说明 1、电阻档位选择开关：20 Q /200 Q /2000 Q /EARTH VOLTAGE 2、量程选择开关：RANGE
3、电源开关：POWER 4、锁定读数按钮：HOLD 5、测试按钮: 圆形黄色按钮( PRESS TO TES)T 6、P/C:探测线插口； 7、E:接地端口 &红色/绿色探测线：接P/C插孔 9、绿色探测线：接E端口 10、接地金属棒2 根 四、检测仪器使用方法： 4.1? 天气及检测现场要求 检测接地电阻避免在雷雨天、潮湿、雨后和温度过低的环境下进行，宜在每年的 4 月份前或10 月后进行 4.2 现场接地装置的测量准备 ( 1)接地测试点的确定(变配电室或大楼接地测试点有相应的接地装置标识) ，接地装置上无带电设备, 接地装置上测试点应作预先除去接地装置上防腐层、锈蚀层、绝缘层，裸露出导体，接地装置测试仪上夹钳与其接触良好。 (2)检测时红色探测线插入P,黄色线插入C,绿色线插入E; 红钱和黄线的夹具端夹住金属棒，两线沿相反方向拉伸至最长，将金属棒打入地下,尽可能将接地棒插入潮湿泥土中,若不得不插入干燥泥土,石子地或沙地中时,请将辅助接地棒插入部分用水淋湿, 使泥土保持湿润。若在混凝土上进行测量时,请将辅助接地棒放平淋水或将湿毛巾等放在接地棒上。 ( 3)打开电源按钮,将绿色探测线夹住测试点,先将选择开关调节至接地电压(EARTH VOLTAGE当，若显示屏显示电压值则表示系统中有接地电压存在，如果此数值超过10V, 需将接地设备断电,使接地电压下降后再测量。 (4)先从2000Q档开始，按下测试键，如果数值过小，再依200Q、20Q的顺序切换量程直至读数合适为止。 五、相关文件：(无) 六、执行日期
耐压测试仪作业指导书—范文 1. 适用范围: 适用于CJ2672S 耐压测试仪的操作和管理。 2. 职责： 操作员：仪器的使用与日常保养,仪器的测试与管理。 3. 操作步骤： 3.1、开机前检查: 3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。 3.2、操作步骤： 3.2.1、将调压旋钮逆时针调到头，接通电源，将电源开关打开，此时仪器显示屏点亮；预热 15 分钟，待机内达到热平衡后，方可进行测试。 3.2.2 、根据被测元件的要求设置相应测试条件. 1设定输出电压：根据检验规格的要求设置“AC/DC'开关至所需要的电压种类，AC为交流档，DC 为直流档。 2、设定电流量程：根据检验规格对被测产品的要求设置电流量程，将“测试/预置”键按下，其它按键全部弹起，选择右边对应的电流量程档，调节“电流调节”电位器，使漏电流数显表显示需要测量的电流值。设置完成后，将“测试/预置”键弹起，至测试位置。 3、设定测试时间：将“手动/ 定时”功能键按下去，依检验规格要求设定定时的时间，一般设置为
60 秒。 323、被测试产品的一端连接与高压输出孔，如选择的电压为AC,则应选用AC高压输出孔，如选择的电压为DC,则应选用DC高压输出孔，另一端连接于仪器接地端（COM）。 3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值；在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。 3.2.5、停机步骤：测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。 3.3、仪器重要参数： 3.3.1、输出电压：AC:0~5KV, DC:0~5KV精度+/-5%。 4.3.2、漏电流输出范围：AC:0~2/20/100MA,DC:0~10MA, 精度+/-5%。 4.3.3、定时范围：1~99 秒，+/-2%。 4.3.4、电源电压：AC220V±5%；50Hz±2HZ. 4. 注意事项： 4.1、仪器接地端须可靠接地，操作人员应戴绝缘手套，脚下垫绝缘皮垫，以防电击。 4.2、打开电源开关前要把“电压调节”旋钮逆时针旋转到底； 4.3、测试台应垫绝缘垫，测试件应放在绝缘垫上，在测试状态下，不能接触被测件。
泄漏电流系列测试仪器使用说明 第一节MS2621 MS2621A MS2621E泄漏电流测试仪使用说明 一、概述 MS2621系列泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计，适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试，同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。 二、特点 MS系列产品是在吸收、消化国际先进安全测试仪器的基础上，结合我国实际情况加以提高、完善，MS2621系列全数显泄漏测试仪可根据用户不同要求，分别设计为1kVA、2kVA、等不同功率。该系列最大特点是：泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定；高灵敏度的性能使得在测试泄漏电流时，能显示被测件中微小的泄漏电流，以适应各种安全标准的测试要求。通过测试，可反映被测体漏电流的实际值；也可比较同类产品不同批次或不同厂家产品的好坏，确保您的产品安全性能万无一失。该系列产品在技术性能和质量上，属国内领先水平。 三、主要技术指标及参数
四、工作原理 图(1) 单相泄漏电流测试仪工作原理图 被测产品按标准规定在或倍额定电源电压下工作，在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路,根据R及所得的电压值，可以得到泄漏电流值IX＝E/R，为读数方便，IX值直接在数字电流表上显示出来。 五、仪器面板结构及说明 1．单相泄漏电流测试仪面板结构排列见图（2）和图（3）： 图(2) 单相泄漏电流测试仪前面板示意图 图(3) 单相泄漏电流测试仪后面板示意图 2．面板各部分说明：
接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养，点检，使用，保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率：每天一次. 3.1.2 检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音. 3.2 运行检查 3.2.1 检查频率：每天一次. 3.2.2 检查内容：按操作规程操作，将仪器两极夹住600mΩ电阻两端，按下启动钮，仪器报警表明仪器正常，不报警则仪器不正常. 3.3 记录：将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱. 4.2 接通电源，打开电源开关，显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮，量程开关档选择在600mΩ档，再按下启动按钮，将电流值调节为25A. 4.5 调节报警预置调节器，将报警预置调节值设定为500mΩ. 4.6 按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上，另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关，将定时设定为60s，按下开路报警按钮. 4.9 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s，读取最小的值为该灯具的接地电阻值，单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中，不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定，建议使用交流稳压电源. 5.5 测试完毕后，须处于“复位”状态，方可取下接线. 5.6 测试过程中，操作人员禁止接触被测物.
漏电流测试操作指导书 一试验目的： 泄漏电流和接触电流应控制在一定的范围内，以避免用户对产品产生不安全的感受。 二试验设备： 漏电流测试仪（HIOKI 3156），CMU200, 三实验步骤： 1. 将测试用插线板与漏电流测试仪的输出正确连接，并将漏电流测试仪的两路供电连接好。 2. 将手机的充电器连接到漏电流测试仪的输出插线板，在手机和基站之间建立通话。调节基站模拟 器，使移动电话终端处于最大发射功率。 3. 开启漏电流测试仪的输出，进入测试网络设置为网络C， 4.因为手机充电器插头为两线，则Earth class应设置为classⅡ，
5. 选择测试方式为Enclo –Earth Leak， 6.因为手机充电器插头为两线，故Earth class应设置为classⅡ， 7.将Filter设为ON1状态。针对手机在正常工作状态下的漏电流进行测试,，Current值选为 AC+DC,选择自动测试方式。 8. 将铝箔放置在绝缘的桌面上，面积较大的一面向上，将手机放置在铝箔上表面紧密接触，将探 头T2夹在铝箔上，在漏电流测试仪操作面板上选择“START”开始测试。测试应针对手机在
使用过程中所有可能被用户接触到的部分，尤其金属部位或可以认为是金属的部位；充电器的 漏电流测试应在连接手机正常充电时进行，包括充电器的外壳和尾插。 9.对测得的数据进行记录。 四判定标准： 漏电流应小于20uA. 五注意事项： 1.在测试过程中，铝箔应与被测样机表面紧密接触。 2.漏电流测试仪的输出为高压，操作过程中应注意安全。 3.非试验管理员不得随意调试、触摸试验设备。如发现异常，必须及时通知试验管理员。 4.测试完成后需清理好测试台。
电容阻值降低、漏电失效分析 2014-08-02 摘要： 本文通过无损分析、电性能测试、结构分析和成分分析，得出导致电容阻值下降、电容漏电是多方面原因共同作用的结果：（1）MLCC本身内部存在介质空洞（2）端电极与介质结合处存在机械应力裂纹（3）电容外表面存在破损。 1.案例背景 MLCC电容在使用过程中出现阻值降低、漏电失效现象。 2.分析方法简述 透视检查NG及OK样品均未见裂纹、孔洞等明显异常。 图1.样品X射线透视典型照片
从PCBA外观来看，组装之后的电容均未受到严重污染，但NG样品所受污染程度比OK样品严重，说明电容表面的污染可能是引起电容失效的潜在原因。EDS能谱分析可知，污染物主要为助焊剂与焊锡的混合物，金属锡所占的比例约为16(wt.)%。从电容外观来看，所有样品表面均未见明显异常，如裂纹等。 图2.电容典型外观照片 利用数字万用表分别测试NG电容和OK电容的电阻，并将部分失效样品机械分离、清洗后测试其电阻，对电容进行失效验证。电学性能测试表明，不存在PCB上两焊点间导电物质（污染物）引起失效的可能性，失效部位主要存在于电容内部。
对样品进行切片观察，OK样品和NG样品内部电极层均连续性较差，且电极层存在孔洞，虽然电极层孔洞的存在会影响电容电学性能，但不会造成电容阻值下降，故电极层孔洞不是电容漏电的原因。 对NG样品观察，发现陶瓷介质中存在孔洞，且部分孔洞贯穿多层电极，孔洞内部可能存在水汽或者离子（外来污染），极易导致漏电，而漏电又会导致器件内局部发热，进一步降低陶瓷介质的绝缘性从而导致漏电的增加，形成恶性循环；左下角端电极与陶瓷介质结合处存在机械应力裂纹，可导电的污染物可夹杂于裂纹中，导致陶瓷介质的介电能力下降而发生漏电，使绝缘阻值下降，此外裂纹内空气中的电场强度较周边高，而其击穿电场强度却远比周边绝缘介质低，从而电容器在后续工作中易被击穿，造成漏电；除此之外，电容表面绝缘层存在严重破损，裂纹已延伸至内电极，加之表面污染物的存在，在恶劣潮湿环境下就会与端电极导通，形成漏电。 对比失效样品，OK样品电容内部结构成分一致，内电极为Ni电极，电极层连续性较差，且存在较多细小孔洞。但并未发现贯穿相邻电极的孔洞和机械应力裂纹的存在，电容表面破损程度亦较低，故不存在漏电现象。
漏电流测试仪故障排除方法 【摘要】电解电容器漏电流测试仪在使用过程中很难避免大电流给仪表的冲击，以及长时间使用元器件老化、性能下降等因素，造成漏电流测试仪工作异常。本文对漏电流常见故障进行总结、分析及排除。 【关键词】漏电流；超差；反相放大器 1漏电流测试仪的工作原理 漏电流测试仪对电解电容器漏电流测量原理如图1所示。图1 图中：Cx——被测电容器 R0——标准电阻 Ix——电容器的漏电流 U——电容器漏电流在R0上的电压降 IX=■ 图2 测得R0上的电压值U并将其改为电流刻度，即可直读漏电流Ix值，此即所谓压降测量法。 图2是漏电流测试仪的方框图。当经过充分放电的被测电容Cx连接极化电源进行充电的瞬间所产生的充电脉冲，触发充—测转换电路翻转，使继电器K 流过电流，KS吸合，Cx正端通过KS接点与地连通，使Cx的充电电流不经过R0，Cx就获得较大的电流快速充电，从而提高了测试速度。当选定的充电时间结束时，充—测转换电路复原，KS释放，仪器进入测试状态。Cx的漏电流在R0上产生的电压降经过测量放大器放大后，在漏电流表P2上读出。测量放大器的输出同时接声光报警部分的比较器，与预置的门限进行比较，当这个输出高于预置时，声、光同时报警。 图3 2故障及排除方法 故障(1)：在0.3μA～3μA档测量漏电流时，表针指示值大，甚至满度，同时超差指示灯亮，并且表针无规律摆动。 图4 测试部分电路图如图3。 分析诊断：微电流档位工作时,受外界脉冲的干扰影响比较大，造成测试环境不稳。 解决方法：根据电路参数，通过试验，在地与正测试端子之间加25V，1μF 电容后故障消除。 故障(2)：某一档电流指示值小，并且超差。 分析诊断：图3中，由V14,15,54，N2和R0、Rf组成100倍反相比例放大器，有较深的负反馈。对负载来说，放大器是电源，希望所有的电压(或功率)都加在负载上，不要被自己的内阻(放大器的输出电阻)消耗掉，所以反相放大器的输出电阻越小越好。反相放大器的输出阻抗越低，带负载能力越强。由此可知，当测试电路通道工作正常，则问题存在于该档位的输出电阻上，使用数字万用表测量该电阻阻值确实变大。 解决方法：根据电路图更换电阻后故障现象消失。 故障(3):小于25V的电容器充电时，充电指示灯不亮。
M9000漏电保护器测试仪使用说明书 一、概述 M9000型漏电保护器测试仪，可测量漏电保护器动作电流、分断时间；还可测量交流电压。线路及设备漏电流等。M9000测试仪为90年浙江省电力科技项目，产品标准参照GB6829-86等有关标准制订，经省级审定备案，编号Q33N23453-90。 本仪器采用集成电路，体积小、功能多、准确度高、性能价格比高，便于携带使用、能测试各种类型的漏电保护器。测试结果以数字显示，直观，分辨力高，在测漏电保护器动作电流和分断时间时，操作只需几秒钟，显示结果自动暂存数秒钟后自动复零，操作极其方便。 本仪器测量交流电压范围宽，能适合任何低电压系统。 本仪器能检测线路漏电流以及用电设备在工作位置上总的漏电流。在测漏电流时，方便安全可靠，并有过流保护措施。 M9000测试仪不需另接电源，只用一节9V叠层电池，就能连续工作200小时以上。仪器配有包装兼工作背袋，可随身携带进行测试。 M9000测试仪可广泛应用于供电部门,农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工。 二、主要技术性能 1.显示：三位半液晶数字显示；有自动暂存、锁定、复零、溢出、电池更换指示及熔丝熔断指示。 2.交流漏电流测量：范围：0—500mA（配500mA熔断体）。
准确度等级：，分辨为：1mA。 3.可调交流漏电流测量： 范围：B型5—100、100—200mA。 C型5—100、100—200200—300mA。 4.交流电压测量： 范围：0—450V。 准确度等级：，分辨力：1V 5.分断时间测量： 范围：5—1000ms。 误差：±10％，分辨力：1mS。 6.电源： DC9V±1V，功耗：小于20mw。 7.使用条件： ①温度：工作范围0—40℃，极限条件，-10—50℃。 ②湿度：工作范围30℃（20—75）％RH。 ③频率：工作范围：50±。 ④海拔：不超过2000m。 ⑤使用时应避免外界强电、磁场影响，并避免阳光直射和腐蚀性气体等有害环境。 8.尺寸：165×120×60mm 9.重量：约0.5KG。 三、工作原理
1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。2．范围：适用于质检部的质检人员 3．内容： 3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪） 3.1.1测量设备和待测仪器状态 测量设备：MS2621G-ⅠA医用泄漏电流测试仪 待测仪器状态：开机 3.1.2步骤 1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外 壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可 以选择，按“SET”则依次选中须设置各项。 通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000μA；时间为60s 2）对地漏电流测试方法如下图1所示： 图1 将S5、S10、S7弹出或按进进行所有可能的组合， 测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态 3）外壳漏电流测试如下图2所示
图2 将S5、S10、S7弹出或按进进行所有可能的组合， 测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态 测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。并用约0.5 N／cm2的力压在金属箔上。如有可能，移动金属箔以确定外壳漏电流的最大值。 要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。 当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。 4）患者漏电流测试如下图3所示 图3
绝缘电阻测试仪操作规程步骤和使用方法 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
仪器控制面板 （1）电压显示窗口：测试电压设定值显示，单位为V。（2）量程显示 窗口：显示当前量程段。 （3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。（4）单 位指示灯：显示当前电流及阻值单位。 （5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D 灯：正品指示，测试值高于上限时亮。 （6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。 (7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状 态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量 程。（8）清零键：放电状态时，对仪器开路清零校正。（9）放电键： 测试返回放电状态 （10）R/I测试键：放电状态或设定状态下进入测试状态。测试状态下 切换电阻/电流显示。 （11）接地端：接地屏蔽端。（12）测试“-”端：电压输出端。（13）测试“+”端：采样输入端。 （14）高压警示灯：提示当前“-”端有电压输出。（15）仪器电源开 关。 各参数设定及操作步骤 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5— 10分钟。 2.根据检验文件要求，设定相关的测试参数，步骤如下：
(1)电压设定：在电压项上按动“设定/确认”键，进入电压设定子菜单。此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。 (2)电阻上下限设定：在极限或上按动“设定/确认”键，进入设定状态。此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。设定好后按“设定/确认”键，仪器将自动保存设定参数。 (3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000 (4)蜂鸣开关设定：在上按动“设定/确认键”进入蜂鸣设定。可根据需要选择：NG(测试不合格时报警)GOOD(测试合格时报警)，OFF（蜂鸣开关处于关闭）。 3.参数设定完成后对测试仪器进行开路清零，具体步骤如下： （1）在放电状态下插上“+”端测试线，开路并将测试线悬空（“-”端测试线取下）。 （2）按“清零”键，电压显示窗口显示开路信息，测试值显示窗口显示当前量程的零值，此时按动“∧”、“∨键可选择其它量程的零值。 （3）再次按动“清零”键，开始对各量程逐一清零，清零成功显示“PASS”字样。清零失败时显示”FAIL”(当零值大于1mV时清零失败，主要原因应为未开路或测试线不标准造成，检查后重试)。 （4）清零完毕后各量程的零值自动保存，并返回放电状态。 4.进入测试：请按照图示方法连接被测件（带极性的被测件一定要按照 正负极连接） 5.按动“测试”键即进入测试状态或在测试类别――阻抗或电流间切 换。
电解电容漏电流测试仪操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
电解电容漏电流测试仪操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、测试前注意事项 在接通电源线前应关掉电源开关，并将调压旋钮逆时 针方向调至最低端。如果220V电源的地线接地性能不良， 应将仪器前面板的接地柱妥善接地。 二、操作步骤 1.接通电源，调节测试电压。通过电压调节旋钮将电压 调至所需电压。 2.选择合适的漏电流值，根据产品的要求，通过电流预 置的BCD 拨盘将漏电流设定值输入仪器，仪器将自动选择 合适的量程。 3.选择充放电时间，根据电容量大小将充电时间放电时
间置于适当的值上，通过二位BCD 拨盘设置。 4.开机后充电状态灯闪烁，是等待充电的标志，当仪器选择自动测试状态（即自动开关左边的状态灯被点亮）此时接上电容（注意电容极性不可接反）,仪器将自动转入充电状态。充电结束后，自动转入测试状态。显示第一次的漏电流采样数据，仪器自动设置锁定有效，2 秒钟后自动转入放电状态，放电定时结束后，仪器自动转入等待充电状态。自动测试一个循环结束。 5.如果仪器处于非自动状态，锁定处于有效状态。在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，其显示的是测试状态第一次采样的漏电 流数据，并一直处于测试状态。 6. 如果仪器处于非自动状态，锁定处于无效时，在等待充电时，接上电容，仪器自动转入充电状态，充电结
泄漏电流测试仪使用与注意事项 （一） 泄漏电流测试仪应用于测量电器的工作电源(或其他电源)通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体的阻抗。 泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成。有的还具有过流保护、声光报警电路和试验电压调节装置，其指示装置分模拟式和数字式两种。 泄漏电流测试仪原理和操作 泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。例如：用可控硅供电，其谐波分量使泄漏
电流增大。在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备(绝缘材料)的最高电场强度下允许流经被测设备(绝缘材料)最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。 泄漏电流测试仪测试注意事项 1、在工作温度下测量泄漏电流时，如果被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能可靠的物质绝缘垫与地绝缘。否则将有部分泄漏电流直接流经地面而不经过仪器，影响测试数据的准确性。 2、泄漏电流测量是带电进行测量的，被测电器外壳是带电的。因此，试验人员必须注意安全，各式各样试验室应制订安全操作规程，在没有切断电流前，不得触摸被测电器。 3、应尽量减少环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定的泄漏电流值较大。 （二）
编号：SY-AQ-05814 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 电解电容漏电流测试仪安全管 理规定 Safety management regulations of electrolytic capacitor leakage current tester

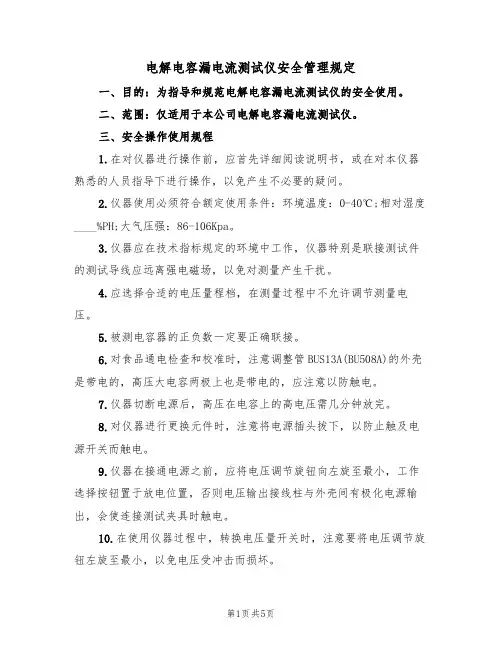

电解电容漏电流测试仪安全管理规 定 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 一、目的：为指导和规范电解电容漏电流测试仪的安全使用。 二、范围：仅适用于本公司电解电容漏电流测试仪。 三、安全操作使用规程 1.在对仪器进行操作前，应首先详细阅读说明书，或在对本仪器熟悉的人员指导下进行操作，以免产生不必要的疑问。 2.仪器使用必须符合额定使用条件：环境温度：0-40℃;相对湿度20-80%PH;大气压强：86-106Kpa。 3.仪器应在技术指标规定的环境中工作，仪器特别是联接测试件的测试导线应远离强电磁场，以免对测量产生干扰。 4.应选择合适的电压量程档，在测量过程中不允许调节测量电压。 5.被测电容器的正负数一定要正确联接。
6.对食品通电检查和校准时，注意调整管BUS13A(BU508A)的外壳是带电的，高压大电容两极上也是带电的，应注意以防触电。 7.仪器切断电源后，高压在电容上的高电压需几分钟放完。 8.对仪器进行更换元件时，注意将电源插头拔下，以防止触及电源开关而触电。 9.仪器在接通电源之前，应将电压调节旋钮向左旋至最小，工作选择按钮置于放电位置，否则电压输出接线柱与外壳间有极化电源输出，会使连接测试夹具时触电。 10.在使用仪器过程中，转换电压量开关时，注意要将电压调节旋钮左旋至最小，以免电压受冲击而损坏。 11.严禁各类腐蚀性物品接触设备，关机后必须切断电源。 这里填写您的公司名字 Fill In Your Business Name Here
深圳市尚科通电子科技有限公司 Q/HS.JS-23-2010 JK2511直流低电阻测试仪操作规程 发送部门： 分发编号： 受控状态： 编制: 审核: 批准: 2015年8月20日发布 2015年8月20日实施深圳市尚科通电子科技有限公司发布
深圳市尚科通电子科技有限公司 JK2511直流低电阻测试仪操作规程 Q/SSC006-2015 1.目的 规范使用接触电阻测试仪，使设备得到正常使用和维护。 2．范围 适用本厂接触电阻测试仪的使用与维护。 3. 职责 3.1品质部负责制订本规程; 3.2品质部检验员负责本规程的执行; 3.3品质部主管负责检查检验员的操作情况，对违反规程的不规范操作进行适当的处罚。 4．使用方法（不能对带电物件进行测试） 4.1仪器电源插头插入220V电源，打开电源开关预热20分钟后，才可进行测试使用，以保障测试结果的准确性； 4.2查阅被测产品的电阻值要求，再按其要求调动准确位置； 零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其他量程一般不必清零。测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触（两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。）并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。 4.3开机或使用过程出现死机或数据乱跳等不良现象。复位：先关机然后按住设 置键同时开机；
4.4夹具与试件接触要尽量减少接触电阻，保证被测电阻的准确性 4.5测试完毕后，应关闭电源开关，拔掉电源插头。 4.6测试数据记录：检测员，先在测试记录表上，登记被测样件的各相邻两针/孔 间，针/孔与壳体间的耐电压测试结果，再录入电脑中的测试报告表格中并打印。 待检测员签名后，再由品质部主管签名确认。 编制：审核：批准：
接地电阻测试仪操作规程
接地电阻测试仪操作规范 文件编号版 本 受控状 况 编制 审 核 批准 日期：日期：日期：
接地电阻测试仪操作规程 1.0接地电阻测试仪的使用目的 规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。 2.0接地电阻测试仪器的使用范围 所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。 3.0相关权责 3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。 3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。 4.0接地电阻测试仪安全须知 需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。 5.0接地电阻测试仪安全使用须知及注意事项 5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。 5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。） 5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。 5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。 5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。 5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。 5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。 5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。 6.0测试前准备工作 6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。 6.0.2插上设备电源插头，将面板电源开关置于关闭状态。 6.0.3将被测试的产品依次分开，清晰划分“产品待检测区”和“产品已检 测区”。 6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。 7.0接地点测试仪操作流程
编订：__________________ 单位：__________________ 时间：__________________ 电解电容漏电流测试仪操作规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7534-73 电解电容漏电流测试仪操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、测试前注意事项 在接通电源线前应关掉电源开关，并将调压旋钮逆时针方向调至最低端。如果220V电源的地线接地性能不良，应将仪器前面板的接地柱妥善接地。 二、操作步骤 1.接通电源，调节测试电压。通过电压调节旋钮将电压调至所需电压。 2.选择合适的漏电流值，根据产品的要求，通过电流预置的BCD 拨盘将漏电流设定值输入仪器，仪器将自动选择合适的量程。 3.选择充放电时间，根据电容量大小将充电时间放电时间置于适当的值上，通过二位BCD 拨盘设置。 4.开机后充电状态灯闪烁，是等待充电的标志，
当仪器选择自动测试状态（即自动开关左边的状态灯被点亮）此时接上电容（注意电容极性不可接反）,仪器将自动转入充 电状态。充电结束后，自动转入测试状态。显示第一次的漏电流采样数据，仪器自动设置锁定有效，2 秒钟后自动转入放电状态，放电定时结束后，仪器自动转入等待充电状态。自动测试一个循环结束。 5.如果仪器处于非自动状态，锁定处于有效状态。在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，其显示的是测试状态第一次采样的漏电 流数据，并一直处于测试状态。 6. 如果仪器处于非自动状态，锁定处于无效时，在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，仪器将循环采集漏电流数据并显示出来。 三、保养维护 1. 严禁将带电的电容接入仪器，以防损坏电流检
电解电容漏电流测试仪操作规程 一、测试前注意事项 在接通电源线前应关掉电源开关，并将调压旋钮逆时针方向调至最低端。如果220V电源的地线接地性能不良，应将仪器前面板的接地柱妥善接地。 二、操作步骤 1.接通电源，调节测试电压。通过电压调节旋钮将电压调至所需电压。 2.选择合适的漏电流值，根据产品的要求，通过电流预置的BCD 拨盘将漏电流设定值输入仪器，仪器将自动选择合适的量程。 3.选择充放电时间，根据电容量大小将充电时间放电时间置于适当的值上，通过二位BCD拨盘设置。 4.开机后充电状态灯闪烁，是等待充电的标志，当仪器选择自动测试状态（即自动开关左边的状态灯被点亮）此时接上电容（注意电容极性不可接反）,仪器将自动转入充 电状态。充电结束后，自动转入测试状态。显示第一次的漏电流采样数据，仪器自动设置锁定有效，2秒钟后自动转入放电状态，放电定时结束后，仪器自动转入等待充电状态。自动测试一个循环结束。 5.如果仪器处于非自动状态，锁定处于有效状态。在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，其显示的是测试状态第一次采样的漏电
流数据，并一直处于测试状态。 6.如果仪器处于非自动状态，锁定处于无效时，在等待充电时，接上电容，仪器自动转入充电状态，充电结束，自动转入测试状态，仪器将循环采集漏电流数据并显示出来。 三、保养维护 1.严禁将带电的电容接入仪器，以防损坏电流检测部份。 2.仪器在使用过程中，应定期对工作特性进行检验和校准。正常情况下，本仪器半年进行一次检定。 四、安全注意事项 1.仪器在通电后主板上两只调整管（BU508A）上始终带有较高的电压或者仪器切断电源后，高压滤波电容器需3分钟以上才能将电荷放尽，只要电容上带电，调整管上也带电。因此在实际测试操作时应该戴上绝缘手套，以防不注意在测试过程中触摸到带有较高电压的测试夹具。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.接地电阻测试仪操作规程 正式版
接地电阻测试仪操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 一、使用方法： 1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟； 2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分； 3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值； 4.需做另一台样品试验时，按步骤2～3重复进行； 二、注意事项： 1．不要在放有易燃易爆品的地方使用
仪表； 2．打开电源前确保仪表已可靠接地； 3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试； 4．证测试夹弹性良好，否则会引起测量误差； 5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试； 6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员； 8．表出现故障，请咨询技术人员，不
接触/泄漏电流测试仪 AG9600 操作手册
感谢您购买AG9600接触电流测试仪 一、使用操作手册 本手册适用于AG9600首次使用者。它给出了AG9600详细概述，并介绍了各种设置，维护，安全防范措施等等。为了有效使用AG9600功能，请仔细阅读本手册。当您遇到令人感到困惑的操作或者问题时，您还可以查阅本手册。看完后，请始终保持手册在您身边，以便您需要的时候使用。当您移动产品位置时，务必带齐本手册。如果您发现手册有任何的错误，缺页，丢失或者弄脏，无论是哪种情况，请联系你们的代理商或分销商，经过有效协商，他们会提供给你们新的手册。 本手册已经悉心编写，如果您还有任何疑问，或发现任何错误和遗漏，请及时联系我们。 适用的固件版本： AG9600本手册适用于AG9600系列。当您需要向我们提供任何查询，请提供以下信息： ? 型号：在前面板的顶部显示 ? 固件版本：序号（在后面板的底部显示） 本手册的目标读者： ? AG9600个人用户或者教学用户。 ? 已经了解电气安全检测知识的读者。 版权所有： 未经我们的许可，不得全部或部分复制和转载本操作手册。 规格和说明书的内容如有变更，恕不另行通知。 5月 2012深圳安规检测设备有限公司 二、安全符号 为了安全使用和维护本产品，下面的符号出现在产品使用手册中。请注意每个符号的含义，以确保使用产品的安全。 高电压警告符号，触摸该部分可能导致致命的电休克。 危险标志，表示可能有高压存在，请避免接触。
