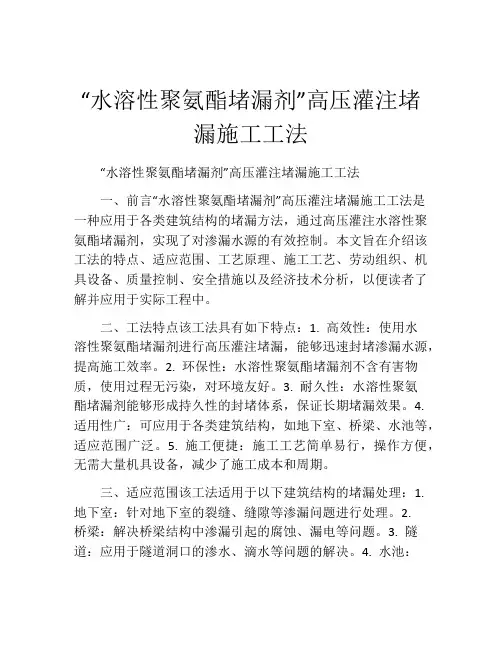

水溶性聚氨酯化学灌浆堵漏施工工法
前言
化学灌浆(Chemical Grouting)是将一定的化学材料(无机或有机材料)配制成真溶液,用化学灌浆泵等压送设备将其灌入地层或缝隙内,使其渗透、扩散、胶凝或固化,以增加地层强度、降低地层渗透性、防止地层变形和进行混凝土建筑物裂缝修补的一项加固基础,防水堵漏和混凝土缺陷补强技术。即化学灌浆是化学与工程相结合，应用化学科学、化学浆材和工程技术进行基础和混凝土缺陷处理(加固补强、防渗止水)，保证工程的顺利进行或借以提高工程质量的一项技术。
关键词：防水堵漏高压灌注化学灌浆注浆液止水针头
工法特点
1.灌浆液技术成熟，品种齐全，基本上都已实现了单组份成品化生产，不需现场调配，质量稳定，开桶即可使用。浆液耐化学腐蚀，固化后无毒、环保、可永久防水。
2.施工工艺简单，易行。施工速度快，止水效果立竿见影，一劳永逸。工人劳动强度小，施工效率是传统施工方法的5~10倍，传统作法无法比拟。
3.灌浆料与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
4.施工不受季节、天气限制，可用于各种工程，包括检修、抢修工程，饮用水工程。施工综合费用低，经济效益显著
适用范围
1、建筑物及地铁、隧道等地下工程变形缝、施工缝、结构裂缝堵漏。
2、桥墩、大坝、水电站裂缝堵漏，混凝土结构物外墙加固。
3、各种水塔、水池、地下室防渗堵漏。
4、隧洞掘进和矿井建设中的堵漏，铁路、隧道、涵洞堵漏。
5、破裂带和软地基加固。
工艺原理
本工法所讲的水溶性聚氨酯化学灌浆材料是一种底黏度，单组份合成高分子聚氨酯材料，形态为浆体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙（包括肉眼难以觉察的）填满，遇水后（注水）伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压将弹性体压入并充满所有缝隙，达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种，用一般材料不能根治渗漏，使用高压灌浆堵漏技术后一次堵漏成功。水溶性聚胺脂初始膨胀率能够达到100％，形成胶凝体以后，第一次膨胀消失，但具有很好的弹性，成为稳定的类似止水橡皮的弹性体。一般来讲，水溶性聚胺脂灌浆技术适用于处理稳定型（非活动型）裂缝的防渗工程，选择在混凝土体温度低点时进行灌浆堵渗漏水处理，效果较好。
施工工艺流程及操作要点
1、施工工艺：确定漏水点→清理渗漏基面→钻孔→安装止水针头→洗缝→
封缝→高压灌注发泡浆料→拆灌浆嘴→槽孔修补→防水处理→检查验收
2、施工要点
1 清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、润湿。
2 钻孔：使用电锤等钻孔工具沿裂缝两侧进行钻孔，钻头直径为14mm,钻孔角度宜≦45°，钻孔深度≦结构厚度的2/3，钻孔必须穿过裂缝。但不得将结构打穿
（壁后灌浆除外）钻孔与裂缝间距≦1/2结构厚度。注浆管的孔距应视漏水压力,缝隙大小,漏水量多少及浆液的扩散半径而定,一般为20CM---60CM.
3 埋嘴：在钻好的孔内安装灌浆嘴（又称之为止水针头），并用专用内六角扳手拧紧，使灌浆嘴周围与钻孔之间无空隙，不漏水。
4 洗缝：用高压清洗机以6Mpa的压力向灌浆嘴内注入洁净水，观察出水点情况，并将缝内粉尘清洗干净。
5 封缝：将洗缝时出现渗水的裂缝表面用快干水泥进行封闭处理，目的是在灌化学浆时不跑浆。
6 灌浆：用电动高压注浆泵，将水溶性聚氨酯堵漏剂从注浆管中注入混凝土隙缝，直到压不进为止（注入率≤0.01L/min）随即关闭阀门（一般灌浆压力0.3Mpa），立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。当相邻孔开始出浆后，保持压力3—5分钟，即可停止本孔灌浆，改注相邻灌浆孔。
7 拆嘴：灌浆完毕，确认不漏72小时后割除（去除）止水针头。清理干净已固化的溢漏出的灌浆液。
8 封口：用快干水泥进行灌浆口的修补、封口处理。
9 防水：用聚氨酯防水材料将化学灌浆部分涂三遍（底涂、中涂、面涂）以作表面防水处理。
10施工现场保持通风，注意防火，严禁火种。
3，高压注浆堵漏工法

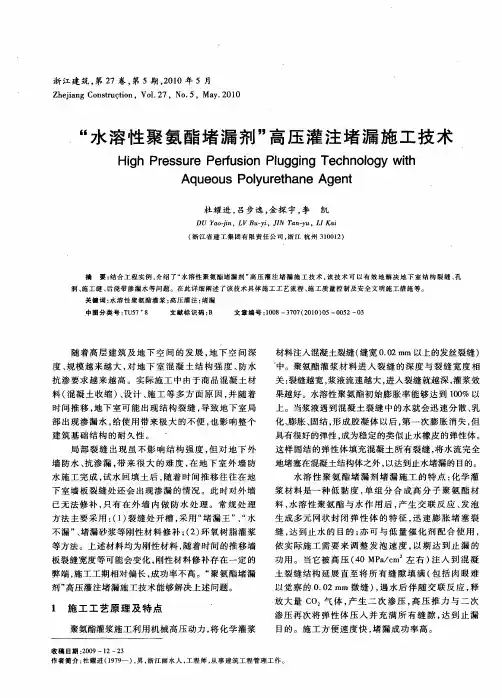

高压注浆堵漏工法简介：高压注浆堵漏工法就是利用机械的高压动力(高压灌注机)，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中，当注浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充
混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。高压注浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术，是发达国家水溶性灌浆材料使用的新型工艺。
（1）本工法是利用高压灌注机所产生的巨大压力，将材料送至壁体的缝隙中间部位，使材料中间部位为中心向四周扩散，材料与水快速反应硬化后，填实空隙达到加固地基，堵漏防渗的效果。
（2）本工法所使用的高压注浆机，灌注压力高、流量大，可快速止水，确为有效堵水工法。
（3）本工法的灌注点由结构的中心位置开始灌注，尤其对厚度大于40cm以上的混凝土壁体，使用本工法堵漏更是快速有效。
材料与设备
本工法所用材料主要是水溶性聚氨酯化学灌浆材料，主要技术性能
1. 高压灌注机主要是一部使用在结构灌注的专业机种，有超高压力不需气压源且重量轻，可以解决施工者携带笨重机械的不便；是专业止水施工者最佳选择。
2.微型电动高压注浆机BL-512是一种用于结构高压化学灌浆，使用单液化学灌浆材料的专业机种，有超
高压力不需气压源，施工快速。机身本体仅重5公斤，携带省力移动方便。它彻底解决了依赖传统手压气源作动力及携带笨重机械的不便；结构设计科学简易，不需特殊训练即可维修，并新添加了人性化的自吸进料系统。其利用机械的动力，可在3-6秒内提升至4500psi（300kg/cm2）以上工作压力，将液体的止水剂可有效灌注至0.1mm的细微裂缝中，施工效率较传统技术快三倍以上，防水止漏效果更为持久有效。是建筑工程、地下工程、水利工程、环保工程、市政、地铁、隧道、涵洞工程止渗堵漏施工、裂缝补强的首选设备，是专业止水施工者最佳的选择。
一、特点：
１. 环保：机械性能好、无噪声、无污染。
２. 便携：体积小、重量轻（机身本体重5kg）、携带方便、操作简单。
３. 高效：可在几秒内达到0---50Mpa工作压力。工艺先进、省时、省力、效率高。
４. 安全：技术可靠、结构合理、使用安全。
５. 压力持续：持续高压使药剂可有效将砼结构内微隙、微缝、微孔、毛细填充堵塞。
６. 结构无损：对砼裂缝直接安装注浆嘴进行注浆，不剔槽，不埋管，对结构无损。
７. 带水堵漏：对各种缝隙渗漏、蜂巢渗漏、地下涌水，能直接带水注浆堵漏。浆液可有效注到裂缝深处。
８. 配套使用材料范围广泛：聚氨酯、环氧树脂、丙烯酸树脂等无颗粒状低黏度浆液材料均可使用。
９. 多功能：一机多用、堵漏注浆、固结注浆、裂缝补强注浆。
10. 耐用：最高压力50Mpa时机身零件不变形。保养简单、维修方便、坚固耐用、清洗方便。
二、性能指标：
整机重量：6kg
电机功率：560W 单相交流220 V / 50 Hz
最大输出压力：11000PSI
再次启动：<7500 PSI
高压管安全范围：<14000 PSI
开关阀安全范围：<18000 PSI
牛油头安全范围：<16000 PSI
三、适用范围：
1. 各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。
2. 地质钻探工程的钻井护壁堵漏加固。
3. 水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。
4. 地铁、遂道、涵洞、污水处理池、砼裂缝渗漏水,带水堵漏。
5. 地下室、地下车库、地下通道、砼裂缝渗漏水,带水堵漏。
6. 屋面砼板裂缝、穿墙管、墙角、渗漏水,带水堵漏。
7. 砼构筑物、梁、柱、板结构裂缝,高压注射环氧树脂。
四、配套堵漏注浆材料：
水溶性聚氨酯堵漏剂、油溶性聚氨酯堵漏剂、环氧树脂补强材料
目录 一、编制依据 (1) 二、原因分析 (2) 三、堵漏措施 (2) 四、质量目标 (2) 5.1施工机具 (2) 5.2施工材料 (2) 5.3人员配置 (3) 六、工艺流程 (3) 6.1注浆工艺流程 (3) 6.2注浆施工过程 (4) 七、堵漏施工注意事项 (4) 八、质量保证措施 (4) 九、安全生产措施 (4) 一、编制依据 1、《地下防水工程施工质量验收规范》（GB50208-2002） 2、《锚固与注浆技术手册》第二版 3、太原万国城MOMA B地块公寓及商业用房车库建筑、结构施工图 4、太原万国城MOMA B地块公寓及商业用房2#汽车坡道建筑、结构施工图
二、原因分析 太原万国城MOMA B地块公寓及商业用房项目2#汽车坡道后浇带处出现渗水。后浇带车库主体侧地基基础为桩基础，后浇带2#汽车坡道段地基基础为原土夯实地基。后浇带两侧荷载及基础形式不同，导致后浇带两侧不均匀沉降，使得后浇带处防水破损。雨水及地面渗水沿孔隙渗漏至后浇带处，以至出现坡道处积水。 三、堵漏措施 根据现场实际渗漏情况，采用双液注浆法堵漏（水泥浆+水玻璃），孔径80mm、孔深10米、布孔间距为1m×1m。采用“隔一打一”、“先外排后里排”的施工方法（具体注浆孔平面布置图详见附图）水泥采用PO 42.5普通硅酸盐水泥，水泥：水玻璃比为0.4~0.6.每米水泥用量约为200Kg。 因在已运行的汽车坡道段作业，每天工作时间错开车辆通行高峰时段（早高峰6：00~9：00、晚高峰7:00到9：00），采用单侧通行，单侧施工。为保证水泥浆液及其他浆液能注饱满，确保注浆效果，实际施工时考虑两名注浆工不间断进行注浆；如若一个孔在第一天内未注完，则第二天需继续开孔重复注浆，直至达到最佳效果。 四、质量目标 1、通过治理使该段渗漏区域达到不渗不漏； 2、治理后该段达到《地下防水工程施工质量验收规范》规范验收标准。五、施工准备 5.1施工机具 5.2施工材料 1、选材要求 ①具有良好的可灌性，易注入地层和构筑物中； ②水泥采用PO42.5普通硅酸盐水泥，水泥水玻璃双奖掖稳定性好，能在一定时间内凝固，固化时收缩小，与需注浆体有一定的粘结力； ③结合体有一定的抗压、抗拉强度，且早期强度高，透水性低； ④无毒、无污染，如地下水有侵蚀性时，还应具有相应的耐侵蚀性； ⑤注浆工艺简单，操作方便、安全。
注浆防水堵漏维修方案 一，渗水原因 由于混凝土开裂，导致防水层破坏漏水，造成地下室渗水，所以需要对漏水处进行高压注浆防水处理。 二，施工主要材料 1，材料简介 该产品外观为浅黄色至琥珀色透明液体。它是由强力聚氨酯预 聚物与多种助剂配合而成的单组份高压堵漏材料，一种快速高 效既能堵漏又能固结补强的高分子弹性材料。可应用于各种工 程中起堵水防渗加固作用。 2，材料特点 （1）该材料具有良好的亲水性。能与水反应，同时生成CO2气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土，砂，土等 固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压 力的涌水与阻止混凝土中的流水及水的渗透。 （2）该材料与混凝土及土粒粘结力大，可得高强度的弹性固结体，因此能充分适应混凝土或其他基层的变形，使其不易发生龟 裂，崩塌而得到的加固初强。 （3）在含水的结构中浆液不会被冲散。在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆 液在的多的固结体。 （4）对于混凝土工程，如细小裂缝注浆后浆液能很快渗透进去，
形成粘结牢固，抗渗性好，强度大的固结体。 （5）固结体在水中浸泡对人体无害，无毒，无污染。 3，材料技术指导 外观：浅黄——琥珀色透明液体，密度：g/m3 1.0-----1.10 粘度：20℃，mpa.s 100----400。凝胶时间:几十秒----几十 分。 膨胀率：﹪≥300 三，操作工艺及重点 1：施工工艺，确定漏水点→清理渗漏基面→钻孔→安装灌浆接嘴→高压灌注发泡浆料→观察→补漏→拆灌浆嘴→槽孔修补→ 检查→验收 2：施工重点 （1）打准渗水点，把渗水部位清理干净。 （2）预埋注浆管，间距应根据实际情况而定，一般0.3m左右。（3）用电动高压注浆泵，将水溶性聚氨酯堵漏剂从注浆管中注入混凝土空隙缝，直到压不进为止，随即关闭阀门。 （4）注浆完毕及时用溶剂清洗设备与工具。 （5）施工现场保持通风，注意防火，禁火种。 3：高压注浆堵漏工法 （1）利用高压灌注机所产生的巨大压力，将材料送到壁体的缝隙中间部位，使材料中间部位为中心向四周扩散，材料与水快速反应硬化后，填实空隙达到加固混凝土，堵漏防渗的效果。
一、工程概况 工程建设概况：本工程地下室分为A、B两部分，A部分地下部分为三层，基础深约10m，B部分地下部分为两层，基础深约6m。A部分地下底板防水层甩茬遭破坏，未能与B部分连接。两部分之间留设一道宽约50mm 的沉降缝、A部分地下外墙结构施工缝未能采取有效防水措施。加之建筑物沉降和结构变形自身产生细小裂缝，造成渗漏。经我公司技术人员实地考察，拟采用以下治理方案。 一、基层清理后，采用化学注浆技术填充混凝土内部空腔和结构墙 体裂缝，止住明水进入。 二、然后用渗透结晶型防水涂料“TECMARY”做大面积刚性防水层。 二、技术准备 施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。 对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案。 事先准备本工程的各项检查资料，确保资料真实，及时归档。 三、材料、工具准备
1.主要材料选择 1、刚性防水材料——“堵漏灵”，本材料分为缓凝型和速凝型两种，均为无机灰色粉料。 2、水溶性聚氨酯，本材料是由甲苯二异氰酸酯（TDI ）和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是单组分注浆材料，与水具有良好的混溶性，浆液遇水后会自行分散、乳化，浆液中游离的异氰酸根（-NCO ）会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性。浆液遇水后会发泡膨胀，发泡体积可增大2倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。 水溶性聚氨酯是国际上公认的新型优质防水材料，在国内地下堵漏止水工程中被广泛材料，收到良好的效果。 主要性能指标： 3、 西班牙德力左 罗公司防水产 品水泥基刚性 渗透结晶型防 水材料 MAXSEAL 。 MAXSEAL 系列防水产品是由特制水泥及多种活性化学物质充分混合而城的刚性、渗透结晶型防水材料。其特殊的配制使其在混凝土内部具有渗透作用，并与水作用形成结晶从而封堵混凝土内部裂缝和毛孔，增加混凝性能 指标 外观 淡黄色，琥珀色透明液体 粘度 100~400Mpa.S （22℃） 诱导凝固时间 20s~90min 粘结强度 >1.00MPa 固结体抗压强度 >1.50MPa 固结体抗渗强度 >0.8Mpa 固结体抗渗系数 10-6~10cm/s

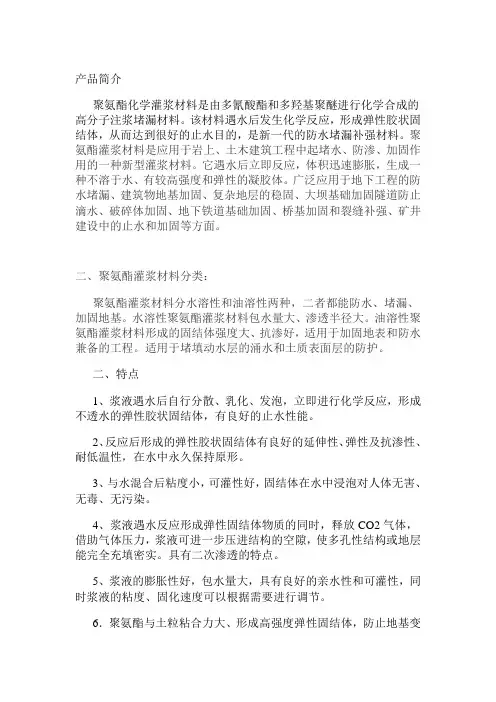

化学灌浆材料及施工工艺化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。 一、聚氨酯类灌浆材料 聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有Lw与Hw水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。 灌浆材料 1）浆液组成：Lw灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。 2）浆液的主要特点 ·具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。 ·可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显着，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。 ·浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。 ·固结体无毒。 ·施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。 ·可与Hw水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度，改变固结体的强度和遇水膨胀的倍数。 3）主要性能指标（通用型）
·粘度（25℃，mpa·s）150~350 ·含水量（倍）≥20 ·固结体遇水膨胀率％≥100 ·粘结强度（Mpa）干燥≥ 包和面干≥ ·拉伸强度（Mpa）≥ ·拉伸扯断伸长率（％）≥130 ·拉伸扯断变形率（％）0 ·压缩试验（轴向变形50％）～ ·抗渗性×10-9 4）适用范围 ·适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。 ·干燥环境中不适用。如屋面漏水或裂缝不适用Lw处理，可用SR材料或其他材料处理。因为Lw固结体在干燥的环境下有一定的收缩性，但这种收缩 遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的 细缝在下雨时会漏水。 5)施工工艺 A.裂缝（结构缝、施工缝）处理 检查漏水部位——清理缝面污物——骑缝粘贴灌浆嘴（或打孔）——封缝——压水（风）试漏——修补、封闭漏水点——用风吹出缝内积水——灌丙酮赶水（有渗水的裂缝）——紧接着灌Lw（自下而上，出浓浆关闭）——并浆——灌浆结束后，用丙酮清洗灌浆泵和用具——浆液固化后凿除灌浆嘴 （管），用丙酮清洗水泥砂浆封闭、抹平。 ★几个有关的问题讨论 ·粘贴灌浆嘴，打孔：
防水堵漏注浆 : 案
、编制依据 1本工程现场勘查的具体情况：发现出现局部渗漏； 2、GB50108-2001《地下工程防水技术规范》； 3、GB50208-2002《地下防水工程质量验收规范》； 4、JC 900-2002《无机防水堵漏材料》 5、本工程特点、现场实际条件和环境 二、施工现况 根据现场情况发现地面有水顺瓷砖缝渗透造成一层顶部漏水。采用在下面注浆方式，在 上面地面做有机硅防水涂料。 三、施工原理及方法 （一）选用油性聚氨酯高压灌浆堵水处理方法。 1、确定防水堵漏方案：堵漏前必须进行现场调查，摸清现场施工情况，分析渗漏水的原因，查清漏水部位、裂缝、裂纹或穿孔的宽度、长度、深度和贯穿情况，并了解雨天和晴天的漏水情况，测量漏水的流量与流速等，通过充分调查，正确拟定堵漏方案，做好各项准备工作。 2、材料性能特点：油性聚氨酯快速堵漏胶与水立即发生反应，由于水参与了反应，浆液不会被水稀释冲走，这是其他灌浆材料所不具备的优点，浆液在压力作用下，灌入混凝土缝隙或孔洞，同时向缝隙周围渗透，继续渗入混凝土缝隙，最终形成网状结构，成为密度小，含水的弹性体，有良好的适应变型能力，止水性好。 3、施工步骤： 确定漏定漏水点-------- > 清理渗漏基面. 钻孑L _________________ 高压灌浆------------- 安装灌浆接嘴---------------- 清洗 观察并补漏----------- 拆除灌浆嘴--------------- ?槽孔修补 4、灌浆孔的设计和布孔：灌浆孔的布孔有骑缝和斜孔两种形式，根据实际情况和需要加以选择，必要时两者并用。 （1）灌浆孔的设计：灌浆孔的位置，应使孔和漏水裂缝空隙相交，并选在漏水量最大处。
高压灌浆堵漏的施工方案 高压灌浆堵漏就是利用机械的高压动力，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中。 1.确定防水堵漏方案 堵漏前必须进行现场调查，摸清现场施工情况，分析渗漏水的原因，查清漏水部位、裂缝、裂纹或穿孔的宽度、长度、深度和贯穿情况，并了解雨天和晴天的漏水情况，测量漏水的流量与流速等，通过充分调查，正确拟定堵漏方案，做好各项准备工作。 2.材料性能特点 油性聚氨酯快速堵漏胶与水即反应，由于水参与了反应，浆液不会被水稀释冲走，这是其他灌浆材料所不具备的优点，浆液在压力作用下，灌入混凝土缝隙或孔洞，同时向缝隙周围渗透，继续渗入混凝土缝隙，最终形成网状结构，成为密度小，含水的弹性体，有良好的适应变型能力，止水性好。 3.灌浆孔的设计和布孔 灌浆孔的布孔有骑缝和斜孔两种形式，根据实际情况和需要加以选择，必要时两者并用。 （1）灌浆孔的设计：灌浆孔的位置，应使孔和漏水裂缝空隙相交，并选在漏水量最大处。 （2）布孔原则：注浆孔眼的位置和数量，需根据不同漏水情况进行合理安排，以导出漏水为目的，在集中漏水处布孔，裂缝大、水流量大则孔距大，缝隙小则孔距小。 4、打孔可视施工条件采用手工和机械方法 一般是手工打孔和机械打孔并用。 5、检查灌浆设备和管路运转情况 检查固结浆嘴的强度，疏通裂缝，进一步设定好灌浆参数（如凝胶时间、灌浆压力和配浆量等）。 6、灌浆： 6.1灌浆流程
裂缝处理→埋设灌浆嘴→埋设出浆嘴→密封检查→配置浆液→灌浆→封口结束→检查 （1）灌浆前对整个系统进行全面的检查，在灌浆机具运转正常，管路畅通的情况下，方可灌浆。 （2）对于垂直缝一般自下而上灌浆，水平缝由一端向另一端或从两头向中间灌浆；对集中漏水应先对漏水量最大的孔洞进行灌浆。 6.2、施工主要步骤及要求 1.埋设灌浆嘴针头。 2.埋设时，先把孔打在预定位置上，用扳手拧紧。 3.现场按照不同浆材的配方及配置方法配置灌浆料。浆液一次配置数量，需以浆液的凝固时间及进浆速度来确定。 6.3灌浆是施工关键工序之一，应确保灌浆质量： （1）灌浆机具、器具及管子在灌浆前应进行检查，运行正常方可使用。接通管路，打开所有灌浆嘴上的阀门，用压缩空气将孔道及裂缝吹干净。 （2）根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。在一条裂缝上灌浆可由一端到另一端。 （3）灌浆时应待下一个排气嘴出浆时立即关闭转芯阀，如此顺序进行。化学浆液的灌浆压力常用0.2-0.4MPa。 （4）待缝内浆液达到初凝而不外流时，可拆下灌浆嘴，再用结构胶泥封闭。 （5）灌浆结束后，应检查灌浆质量，发现缺陷及时补救。 7、结束灌浆 在压力比较稳定的情况下，再继续灌1-2分钟既可结束灌浆，拆卸管路准备清洗。 8、封孔 经检查无漏水现象时，卸下灌浆头，用水泥砂浆等材料将孔补平抹光。 9、注意事项： （1）输浆管必须有足够的强度，装拆方便 （2）所有操作人员必须穿戴必要的劳动保护用品。
地下室灌浆堵漏施工方案 一、工程概况 经现场察看，该工程地下室为两层，水位较深，有一定的压力，且面积比较大，地下室周圈混凝土土墙比较长，由于地基的沉降等原因，混凝土容易出现沉降裂缝，目前该工程混凝土外墙出现了上下一条条裂缝，由于外墙回填土已填好，泥土内含有大量的水，在水的压力下外墙裂缝一直在渗水，有的钢筋头也在渗漏，针对此情况，无论渗水部位呈网状、窝状、线状、或点状，视具体情况对待。 普通注浆堵漏采用针头约8---～10公分长度，无法伸及内部，注浆液达到混凝土内部有一定的局限性，注浆液选用水溶性堵漏剂，只能达到一定的程度，现施工技术材料选择进一步升级提高，能够达到更好的防水效果。 博隆防水根据渗漏情况，部分混凝土施工面，需选用15公分长度深度达到混凝土内部，堵漏剂选用台湾水溶性堵漏剂，膨胀止水效果性能显著成倍提高，表面涂刷柔性防水层三遍，彻底达到堵防结合的效果，我公司特制定综合性一次根治防水堵漏施工方案。以下就施工原理，材料特性及施工步骤进行且具体阐述。 二、施工原理及材料特性 止漏处理 止漏原理：高压注射补修工法系在一定时间内将修补材料以高压泵加压20Mpa～40Mpa 的方式注入构件内。修补材料在高压作用下能渗透至细微裂缝，从而达到真正止水堵漏的目的。 高压注浆机（BL-512机器）： 以高扭力低转速电钻（560W）即可驱动，并达到6000psi之注射压力，有利于将堵漏剂在短时间内注入构造物内或裂缝内，以注射材料之不同而有不同之成效。 加长型高压止水注射针头（15-20公分长度）： 钻孔后快速扭紧注射针头，并将其牢固与孔内，并有注射针头与注浆极其高压管相联接。当堵漏剂注入孔内室有逆止阀装置，以防水高压罐后的堵漏剂在逆流。 博隆油溶性聚氨酯堵漏： 是一种进口先进的堵漏材料，与水作用后迅速膨胀，堵住进水口，与孔壁的粘着里佳，干缩量小，可将细微的孔隙充分填塞，达到止水的目的。 主要技术性能： 外观：淡黄至褐色透明液体密度（g/cm）:1.05～1.15 黏度（pa.s,20 c）:0.2～1.5 凝固时间：3～20min 膨胀剂：6～25倍抗渗强度：（mpa）>0.8 无收缩堵漏速凝双块水泥：是一种快速凝固的高强度堵漏水泥（三分钟凝固），是普通水泥强度的8倍，能有效加固基础，堵漏止水的效果。 三、混凝土裂缝止漏处理施工步骤 1、认真查找渗水根源及上下混凝土裂缝走向，并处理干净表面。 2、用冲击钻钻孔，于施工缝最低处向左或右5cm～10cm处倾斜300～450的角度钻孔，孔深约为结构体厚度的一半（约25cm深），循序由低处往高处钻孔，孔距为15cm为宜。渗漏点裂缝钻孔应延长30-50cm，防止施工过后裂缝渗水部位延伸，在施工过程中如发现网状或窝状混凝土不密实处，首先用速凝堵漏水泥密封加固，防止渗漏。 3、安置注浆针头：在钻好的孔中安装高压注浆针头，将其上螺帽锁紧。 4、注浆堵漏剂：用高压注浆机将水溶性堵漏剂经针头注入深度混凝土裂缝内。 5、待堵漏剂注浆完毕后，经观察有无渗漏点或延长部分并注浆彻底堵漏，排除隐患。

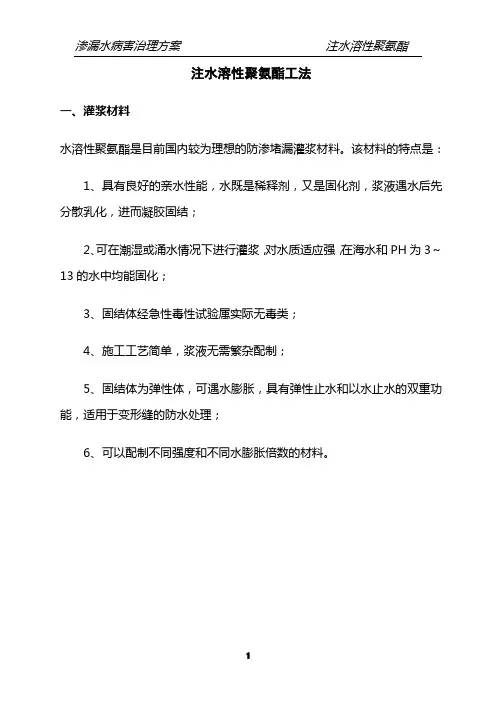

堵漏灌浆专项施工方案 三、高压注浆堵漏法 是利用高压灌浆机所产生的巨大压力，将药剂经由止水针头送至壁头或顶板裂缝中，使药剂以裂缝中间部位为中心向四周扩散。药剂与水快速反应膨胀硬化后，将裂缝永久性的堵住，确实达到堵漏的效果。 四、选用材料：水溶性聚氨酯化学灌浆材料 一种快速高效的防渗堵漏化学灌浆材料，对于各类工程中出现的大量涌水、漏水等有独特的止水效果。 主要性能指标 特点: 具有良好的亲水性能，水既能是稀释剂，又能是固化剂。浆液遇水后分散 乳化，进而凝胶固结
可在潮湿或涌水情况下进行灌浆，对水质适应性强，在海水和PH为3?13 的水中均 能固化。 固结体为弹性体，可遇水膨胀，具有弹性止水和以水止水的双重功能，适用变形缝的防水处理。 可与HW水溶性聚氨酯化学灌浆材料以任意比例混合使用，以配置不同强度 和不同水膨胀倍数的材料。 五、施工工艺 1 、仔细检查漏水部位，在漏水部位进行标记，注浆工作前进行表面污物清理。 2、布置注浆机，选择漏水量最大的部位，使注浆孔的底部与漏水缝隙相关，水平裂缝沿缝下向上造斜孔，垂直裂缝正对缝隙造直孔，注浆孔深度应预留结构安全距离10?20cm不得穿透外墙、顶板，注浆孔间距为50?100cm,应确保注浆孔都半径叠合。 3、埋设注浆嘴，用钻子踢成孔洞，孔洞直径比注浆嘴直径略大3?4cm浆 孔洞内清洗干净，用快凝胶浆把注浆嘴稳固于孔洞内，埋深不小于5cm。 4、封闭漏水部位，注浆嘴埋设后，除注浆嘴漏水处，其他凡有漏水现象或有可能漏水的部位（一定范围内）都要采取封闭措施，以免出现漏浆、跑浆现象。 5、试注，在漏水处封闭后注浆嘴埋设后并且有一定的强度时进行。试注时用颜色水代替浆液，以计算注浆量、注浆时间，为确定浆液配合比，注浆压力等提供参考。同时观察封堵情况和各孔相连通情况，以注浆正常进行。 6、安装与检查，安装并检查注浆机具，以确保在注浆施工中安全使用。 7、注浆，选其中一孔（选择在较低处及漏水较大的注浆嘴）接注浆管，依顺序造0.4?I.OMpa的压力下持续注浆，待多孔见浆后，立即关闭各孔，仍继续注浆，注浆压力应大于渗漏水压力，使浆液沿着渗水通道推进，直到不再进浆，先立即关闭注浆嘴再停止压浆。注浆结束后，将注浆孔及检查孔封堵密实。待浆液凝固后，剔除注浆堵漏效果， 必要时可重复注浆。 8、修整缝面，浆材固化后，将注浆嘴和表面渗出的材料铲除。 六、施工进度及劳动力安排
地下室注浆堵漏施工方案
一、工程概况 工程建设概况：本工程地下室分为A、B两部分，A部分地下部分为三层，基础深约10m，B部分地下部分为两层，基础深约6m。A部分地下底板防水层甩茬遭破坏，未能与B部分连接。两部分之间留设一道宽约50mm的沉降缝、A部分地下外墙结构施工缝未能采取有效防水措施。加之建筑物沉降和结构变形自身产生细小裂缝，造成渗漏。经我公司技术人员实地考察，拟采用以下治理方案。 一、基层清理后，采用化学注浆技术填充混凝土内部空腔和结构墙体 裂缝，止住明水进入。 二、然后用渗透结晶型防水涂料“TECMARY”做大面积刚性防水层。 二、技术准备 施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。 对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案。 事先准备本工程的各项检查资料，确保资料真实，及时归档。 该项目工程人员安排如下： 序 号 工种人数工作内容 1 技术人员 3 编制方案、制定措施、整理资料、技术交底 2 采购人员 2 材料供应及时通知检验 3 主要施工人员 5 清除层面杂质,注浆、配制涂料、涂刷涂料、表层处理、养护 4 机械设备 1 维修机械小工具等 5 零星 3 零星工程 6 后勤人员 2 现场保卫 三、材料、工具准备 1.主要材料选择
凝土密实度，达到彻底防水的目的。 优点： ①可渗入墙体表层，充满并封堵所有细小毛孔，形成独有保护层。 ②迎水面、背水面都可使用。可在潮湿面施工，操作简便，日后无需养护费用。 ③可在粗糙不平表面施工，无需找平层、节约工序和成本。 ④表面坚实，无需保护层，用于地下室外墙可直接回填土。 ⑤可自行修复、桥接细小裂缝。 ⑥抗老化，与结构同寿命。 ⑦耐高、低温，抗冻融。 ⑧可保护钢筋不受腐蚀。 ⑨用于地下室防水时，可抗高地下水压。 ⑩可抗盐碱腐蚀及空气污染造成的损坏。自身无毒，可直接接触饮用水。 2.设备机械配备 序号 机械设备及工具名称 数量 用途 进场计划 1 小平铲、扫帚 5把 清理基层 开工前全 部进场 2 钢丝刷 8把 清理基层 3 搅拌桶 2个 拌合涂料用 4 搅拌机低速（250转/分） 1台 搅拌涂料用 5 注浆泵 1台 注浆 6 注浆管 20根 注浆 7 风钻 1台 打孔 8 板刷 10把 小面积涂刷涂料用
弥勒县商住楼地下室车库顶板漏水工程处理方 案 施 工 方 案 编制人：季琳森 审核人： 审批：
昆明xX工程有限公司 二0一三年十二月二十八日 地下车库防水工程 施工方案 前言 根据本公司技术人员的现场踏勘，地下室车库顶板出现断裂缝，逢雨水天漏渗水，目前国内注浆堵漏材料大部分以遇水膨胀为主，在无水条件下施工很难达到预期效果。 根据以上分析及现有技术情况，本公司建议根据现场实际情况按以下方案实施，以延米计算，待现场顶板潮湿达到施工许可条件方可施工。以减少不必要的浪费，达到预期理想效果。 一防水工程施工依据 1、采用主要设计规范： 《地下工程防水技术规范》（GB50108-2001） 《土建注浆施工与效果检测》 2、甲方提供的工程设计图纸及要求。 3、我单位多年的施工经验和优良的施工技术创新方法，结合有经验的施工和管理人员。 二、施工方案设计： 1、高压灌浆堵漏作用机理：对裂缝形成化学粘结；对表面的孔隙形成高强度锚栓；高压力的推挤下填充所有裂缝。 2、高压灌浆堵漏就是利用高压灌浆机，将水溶性聚氨酯化学灌浆材料注入混凝
土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。高压灌浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术，是发达国家水溶性灌浆材料使用的新型工艺。 3、水溶性聚氨酯化学灌浆材料是由过量的多元异氰酸酯和多羟基化合物预先制成含有游离异氰酸基团的低聚的氨基甲酸预聚体。常用的多异氰酸酯有TDI、MDI、PAPI 等3种。多羟基化合物采用聚醚，它的官能团和分子量可以有好几种。浆液灌入混凝土裂缝后，与渗漏水相遇发生化学反应，放出二氧化碳，并形成脲的衍生物。从而达到防渗堵漏。 4、地下室顶板注浆堵漏设计 4.1顶板裂缝渗水：在顶板上钻孔深度不超过板厚的1/2厚度，埋设止水针头并加以旋紧固定后注入专用药剂；注浆布孔分布间距为20～30㎝。 4.2、灌浆孔渗水：在灌浆孔盖上直接钻孔，再由此注入药剂，待材料完全固化后即可去除止水针头。 5、当所有漏水点经过高压灌浆达到完全防水止漏的目的后，即可去除止水针头，然后再用专用防水砂浆封填针孔，以恢复其原貌。 三、主要的机械设备： 高压灌注机 （一）使用守则 （1）电压：220v (2)功率：560w （3）最大流量：1.8L/min 1、适用范围：聚氨酯类（PU）注浆液、环氧树脂类（EPOXY）灌浆液。 2、集资额压力标示 安全压力：06000PSI（0400kg/cm2）
欣欣嘉园东区 地下车库伸缩缝防水隐患处理方案 兰州市第一建设股份有限责任公司 欣欣嘉园项目部 2016年3月27日
欣欣嘉园东区 地下车库伸缩缝防水隐患处理方案 编制: 审核: 批准: 兰州市第一建设股份有限责任公司 欣欣嘉园项目部 2016年3月27日 一、伸缩缝(变形缝)现状及情况分析
与车库相连的各主楼的地下结构先于车库6个月施工完成，在与车库接口部位按设计要求埋置中埋橡胶止水带。由于车库平面尺寸较大，车库施工之后，结构自身收缩量较大且不均匀并有不均匀沉降，各接口预留的施工缝产生的相对扩张，特别在○23～○24/○U的接口产生约3cm 的不均匀沉降，致使各接口的中埋橡胶止水带因此而拉裂，失去防水功能，形成车库漏水隐患。（见附图） 各接口的具体情况为: 与1#楼的接口伸缩缝扩张1.5cm，中埋橡胶止水带部分拉裂。 与2#楼的两个接口伸缩缝扩张1.5cm，中埋橡胶止水带部分拉裂。 与3#楼的接口伸缩缝扩张1.5cm，中埋橡胶止水带部分拉裂。 与八冶施工的大商○7/○D-○C部位的接口伸缩缝扩张3cm，中埋橡胶止水带部分拉裂；与八冶施工的大商○7/○H-○K部位的接口伸缩缝扩张2cm，中埋橡胶止水带部分拉裂；与八冶施工的5#楼的接口伸缩缝扩张3cm，中埋橡胶止水带部分拉裂。 与甘肃二建施工的4#楼○26/○F部位接口的伸缩缝扩张4cm，中埋橡胶止水带部分拉裂；与甘肃二建施工的4#楼○28/○F部位接口的伸缩缝扩张3cm，中埋橡胶止水带部分拉裂。 与甘肃三建施工的车库A区○8-○9/○Q部位接口的伸缩缝扩张3cm，中埋橡胶止水带拉裂；与甘肃三建施工车库A区○23-○24/○Q部位接口的伸缩缝扩张5cm，中埋橡胶止水带拉裂。 二、方案编制依据 1、欣欣嘉园东区地下车库施工图。 2、欣欣嘉园东区地下车库施工组织设计。 3、《地下防水工程质量验收规范》GB50208-2011 4、《地下工程防水技术规范》GB50108-2008 5、《防水工程图集》10J301 6、国家建材行业标准JC483-2006《聚硫密封膏》
地下室裂缝堵漏防水工程 施 工 方 案 北京森桦建业防水工程有限公司 2014年9月28日
、编制依据 1.《地下工程防水技术规范》(GB50108-2008); 2.《地下防水工程质量验收规范》(GB50208-2008); 3.《建筑工程施工质量验收统一标准》(GB50300-2001) 4.现场实际勘查资料； 二、工程简介 1?工程名称：北河沿工地地下室注浆堵漏工程 2.现场情况：本工程地下室经最近几天的雨水渗透，导致地下室南侧外墙局部出现渗漏水现象。经现场查看，漏水点共有两处，分别在 4-5/D轴、6-7/D轴处；渗水点共 有两处，分别在8-9/D轴、12-13/D轴处详见下图。 ■i. A L V 现场情况的照片如下:
3.方案设计：根据我方技术人员现场勘查，对渗水较轻微部位，先进行剔凿处理，用清水清理干净后，嵌填水泥基渗透结晶型防水材料，最后在用“堵漏灵”抹平。对漏水严重部位，先进行剔凿处理，用清水清理干净后，嵌填水泥基渗透结晶型防水材料，再打孔埋入注浆嘴，注入高效注浆液（单液型聚氨酯发泡止水剂3102），注到不漏为止最后摘除注浆嘴，用“堵漏灵”封闭
4.方案原理： 本工程为建筑物结构自身裂缝，填补裂缝在材料选择上应考虑到能与混凝土结构相结合密实结构裂缝达到良好粘结效果的注浆类材料或渗透型刚性防水材料进行填充封堵。此方案体现了截”、注”、防”并用的防水理念。 三、施工组织部署 1?劳动力资源准备 1.1施工人员均持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。 1.2该项目工程人员安排状况表: 2.技术准备 2.1编制分项分部工程施工方案，对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案。 2.2事先准备本工程的各项检查资料，填报完整及时归档。 四、施工工艺 1?主要材料 1.1刚性防水材料一一堵漏灵”，本材料分为缓凝型和速凝型两种，均为无机灰色粉料。 1.2高效注浆液 本材料是单液型聚氨酯发泡止水剂（3102疏水型），与水具有良好的混溶性，浆液遇水后会自行分散、乳化，会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性。浆液遇水后会发泡膨胀，发泡 体积可增大5倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。 1.3水泥基渗透结晶型防水涂料
. 华润中心悦府一期3#、4#、5#楼及地下车库工程裂缝高压注浆堵漏施工案 编制单位：华润建筑有限公司 编制时间：2012.12
目录 一、工程概况 (1) 二、案选择 (1) 三、注浆材料选用及性能 (1) 3.1、S AKING—E—107单液高强度疏水性发泡剂 (1) 3.2、S AKING—E—108单液高弹性亲水性发泡剂 (2) 四、施工总体目标 (4) 4.1、施工进度计划要求 (4) 4.2、工程质量目标 (4) 4.3、安全与消防目标 (4) 4.4、文明施工与场容场貌管理目标 (4) 五、施工主要技术措施 (4) 5.1、高压注浆施工工艺技术简介 (4) 5.2、工艺特点 (5) 5.3、高压注浆施工流程 (5) 5.4、高压注浆施工要点 (5) 六、质量保证措施 (6) 七、安全措施 (6) 八、文明施工及场容场貌管理 (7)
一、工程概况 华润中心悦府一期3#、4#、5#楼及地下车库工程位于市市南区路6号甲、6号乙，总建筑面积77278.52㎡，其中地上建筑面积35857.01㎡，地下建筑面积41421.51㎡；建筑功能为高端精装住宅。 本工程±0.000标高为绝对高程28.00m，其中3#楼高层住宅29层，总高度93.7m，4#、5#楼高层住宅30层，总高度93.7m。三幢塔楼高层共享一个大底盘，地下车库7层，其中地下7层至地下5层为人防工程。 塔楼基础形式为筏板基础，地下车库基础形式为柱下独立基础加混凝土底板基础；地下车库结构形式为框架结构，四挡土墙；塔楼主体结构形式为框支剪力墙结构。 在自检过程中，地下室外侧挡土墙、地下室底板存在裂缝且有渗漏现象。 二、案选择 根据裂缝渗漏点的特征，采取高压注浆施工工艺对裂缝渗漏部位进行封堵。 三、注浆材料选用及性能 根据工程现场实际情况及产品特性、使用围，高压注浆料选用商勤实业有限公司生产的Saking—E—107单液高强度疏水性发泡剂和Saking—E—108单液高弹性亲水性发泡剂。 3.1、Saking—E—107单液高强度疏水性发泡剂 单液型聚氨酯防漏材，与水接触后产生排水性；两者作用后迅速膨胀，使其达到止水目的。可与任水反应，可根据施工需要添加低量催化剂调整发泡速度。 ○1产品特性 （1）可以与任水（如海水）混合。 （2）与水接触会立刻起化学反应而膨胀。 （3）高膨胀率。 （4）封基材粘着力强。
武汉轨道交通二号线小龟山~洪山广场区间 注浆堵漏方案 编制： 审核： 审批： 2013年4月
目录 一、工程概况 (2) 二、编制依据 (2) 三、质量目标 (2) 四、施工准备 (2) 4.1施工机具 (2) 4.2施工材料 (3) 4.3人员配置 (3) 五、施工方案及工艺流程 (4) 5.1注浆工艺流程 (4) 5.2注浆施工过程 (5) 六、堵漏施工注意事项 (5) 七、质量保证措施 (5) 八、安全生产措施 (6)
注浆堵漏方案 一、工程概况 武汉地铁二号线小龟山站～洪山广场站区间右线（里程为DK18+260～DK18+300，长约40m），出现严重渗、漏水情况，现场钻孔探测时出现大股涌水。对于该段渗漏点采取高压灌注的方法进行堵漏，并对管片存在的缺陷进行修补处理。 二、编制依据 1、《盾构法隧道施工与验收规范》（GB50446-2008） 2、《地下防水工程施工质量验收规范》（GB50208-2002） 3、《地下铁道工程施工及验收规范》（GB 50299-1999） 4、《锚固与注浆技术手册》第二版 三、质量目标 1、通过治理使该段渗漏区域达到不渗不漏； 2、治理后该段达到《盾构法隧道施工与验收规范》验收标准。 四、施工准备 4.1施工机具 ▼主要机具设备一览表
4.2施工材料 1、选材要求 ①具有良好的可灌性，易注入地层和构筑物中； ②浆液稳定性好，能在一定时间内凝固，固化时收缩小，与需注浆体有一定的粘结力； ③结合体有一定的抗压、抗拉强度，且早期强度高，透水性低； ④无毒、无污染，如地下水有侵蚀性时，还应具有相应的耐侵蚀性； ⑤注浆工艺简单，操作方便、安全。 ▼主要材料一览表 4.3人员配置 ▼人员配备一览表
化学灌浆防水堵漏常见知识 一、化学灌浆技术简介 混凝土建筑物裂缝是导致砼建筑物损坏的主要原因，裂缝渗漏水又是最令人头痛的问题，因为砼部的裂缝是完全无规则的。一般传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼部裂缝中无规则运动，从相对薄弱部位渗出。 化学灌浆一般是指将由化学材料配制的浆液，通过钻孔埋设灌浆嘴，使用压力将其注入结构裂缝中，使其扩散、凝固，达到防水、堵漏、补强、加固的目的。常用于修补较深的砼结构裂缝。根据灌浆的压力和速度，可分为高压快速灌浆法和低压慢速灌浆法。 高压化学灌浆堵漏技术就是利用灌浆机产生的持续高压，将化学料液灌注到砼部的缝隙中，并将缝中的水完全挤走，将缝隙完全填充满，达到止水的目的。 高压化学灌浆技术在我国起步较晚，在上世纪八十年代中期，曾有过推广应用高峰期。但由于受施工设备、材料的限制未能普及。近几年来随着我国经济的迅速发展，国外施工机具设备已大量进入中国，且成本降低幅度很大。灌浆材料的品种、产量也已大幅增加，高压化学灌浆技术发展较快。尤其在大型的水利水电工程中，很多单位开展了大量的化学灌浆材料及灌浆工艺的研究试验，取得了大量的成功经验和丰硕科技成
果。 二、化学灌浆堵漏施工的优点及工艺优点 1. 压力高（一般可达20Mpa以上）且稳定可靠，可让化学浆液完全进入砼结构深层微小裂缝部，止水效果好。 2. 灌浆液技术成熟，品种齐全，基本上都已实现了单组份成品化生产，不需现场调配，质量稳定，开桶即可使用。浆液耐化学腐蚀，固化后无毒、环保、可永久防水。 3. 施工工艺简单，易行。施工速度快，止水效果立竿见影，一劳永逸。工人劳动强度小，施工效率是传统施工方法的5~10倍，传统作法无法比拟。 4. 施工不受季节、天气限制，可用于各种工程，包括检修、抢修工程，饮用水工程。施工综合费用低，经济效益显著。 施工工艺 高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的 施工队伍进行施工。 1 清理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、润湿。
化学灌浆材料及施工工艺 化学灌浆材料种类较多，主要的有水玻璃类。丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。由于价格低廉，在一些临时性工程中也有应用的。下面着重介绍聚氨酯类，环氧类化灌材料及混凝土缺陷修补的一些材料和施工工艺。 一、聚氨酯类灌浆材料 聚氨酯类化灌材料主要有两大类：水渗性和和非水渗性的。水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。水渗性的灌浆材料代表产品有Lw与Hw水渗性灌浆材料。非水溶性的灌浆材料有氰凝等。 1. Lw灌浆材料 1）浆液组成：Lw灌浆材料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反应合成的一种预聚体。 2）浆液的主要特点 ?具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反应而凝固。这当中水的量是关键，水不能太多，水太多浆液固结体质量差。 ?可在潮湿或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显著，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。 ?浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。 ?固结体无毒。 ?施工工艺简单，浆液无需繁杂的配制，用单液法直接灌注。
-可与Hw水渗性聚氨酯灌浆材料以任意比例混合使用，以降低浆液的粘度,
改变固结体的强度和遇水膨胀的倍数。 3）主要性能指标（通用型） ?粘度（25C , mpa ? s ） ?含水量（倍） ?固结体遇水膨胀率％ ?粘结强度（Mpa ） -拉伸强度（Mpa 4） 适用范围 ?适用潮湿或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏 水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。 ?干燥环境中不适用。如屋面漏水或裂缝不适用 Lw 处理，可用SR 材料或其 他材料处理。因为Lw 固结体在干燥的环境下有一定的收缩性，但这种收 缩遇水后以会膨胀，但膨胀有一个过程，在这个过程中，固结体收缩后的 细缝在下雨时会漏水。 5） 施工工艺 A.裂缝（结构缝、施工缝）处理 检查漏水部位一一清理缝面污物一一骑缝粘贴灌浆嘴（或打孔）一一封缝一 —压水（风）试漏一一修补、封闭漏水点一一用风吹出缝内积水一一灌丙酮 赶水（有渗水的裂缝）一一紧接着灌 Lw （自下而上，出浓浆关闭）一一并浆 ――灌浆结束后，用丙酮清洗灌浆泵和用具一一浆液固化后凿除灌浆嘴 （管）, 用丙酮清洗水泥砂浆封闭、抹平 150~350 干 燥》0.8 包和面干＞ 0.7 -拉伸扯断伸长率（％） -拉伸扯断变形率（％） -压缩试验（轴向变形 -抗渗性 50%) 1.8 3.9 ? 4.8 Mpa X 10
一、裂缝漏水的危害性 现代建筑工程中许多工程的防水已构成世界性难题,特别是地下工程,砼裂缝水是导致砼建筑损环的主要原因,又是最令人头痛的问题,因为砼内部的裂缝是完全无规则的。对工程的安全使用构成了潜在威胁，影响工程的使用寿命，给社会和国家造成损失! 二、堵漏的原理 1、我们根据工程的具体情况采用不同的方法，一般情况采用“堵排结合以排为主”的原则，但一些工程无排水系统的情况下，我们就全部采用灌浆堵的方法。 2、高压灌浆堵漏作用机理：对裂缝形成化学粘结;对表面的孔隙形成高强度锚栓;高压力的推挤下填充所有裂缝。 3、高压灌浆堵漏就是利用高压灌浆机，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。高压灌浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术，是发达国家水溶性灌浆材料使用的新型工艺。 4、水溶性聚氨酯化学灌浆材料是由过量的多元异氰酸酯和多羟基化合物预先制成含有游离异氰酸基团的低聚的氨基甲酸预聚体。常用的多异氰酸酯有TDI、MDI、PAPI等3种。多羟基化合物采用聚醚，它的官能团和分子量可以有好几种。浆液灌入混凝土裂缝后，与渗漏水相遇发生化学反应，放出二氧化碳，并形成脲的衍生物。从而达到防渗堵漏的目的。水溶性聚氨酯化学灌浆材料是一种低黏度，单组份合成高分子聚氨酯材料，形态为液体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙(包括肉眼难以觉察的)填满，遇水后(注水)伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压将弹性体压入并充满所有缝隙，达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种，用一般材料不能根治渗漏，使用高压灌浆堵漏技术后一次堵漏成功。 5、我们淘汰了丙凝注浆堵漏的工艺，因为丙凝的主剂丙稀酰胺是致癌物质，国家已禁止使用，并要和多种化学材料混合，难控制浆液效果，季节性漏水堵漏效果不好!国外很早就禁止使用丙凝注浆堵漏!水溶性聚氨酯的固化体无毒，并且是单组份直接和水反应! 三、高压灌浆堵漏优点 高度成品化操作简捷可四季施工无毒无污染费用合理 1、压力高(一般可达20Mpa以上)且稳定可靠，可让化学浆液完全进入砼结构深层微小裂缝内部，止水效果好。 2、灌浆液技术成熟，品种齐全，基本上都已实现了单组份成品化生产，不需现场调配，质量稳定，开桶即可使用。浆液耐化学腐蚀，固化后无毒、环保、可永久防水。 3、施工工艺简单，易行。施工速度快，止水效果立竿见影，一劳永逸。工人劳动强度小，施工效率是传统施工方法的5~10倍，传统作法无法比拟。 4、施工不受季节、天气限制，可用于各种工程，包括检修、抢修工程，饮用水工程。施工综合费用低，经济效益显著。 四、高压灌浆堵漏运用范围 1、铁路、公路隧道和地下洞库的堵漏水，涵洞、地下电缆沟的堵漏。
混凝土裂缝化学灌浆处理方法 摘要：混泥土裂缝是导致工程建筑物损坏的主要原因，不仅会严重的影响建筑 功能的发挥，还可能会出现渗水等问题，影响建筑内部设备的安全。化学灌浆法 能通过相应的工艺技术，向混泥土裂缝中灌输，从而清除掉混泥土裂缝，达到降 低隐患的最终目的。本文就混凝土裂缝化学灌浆处理方法做简单概述，以便业内 人士参考。 关键词：混泥土裂缝；化学灌浆；方法； 一化学灌浆概述 化学灌浆作为一门新的科学技术，在国内外已经得到了较为广泛的应用。所 谓化学灌浆法就是通过利用化学制剂，在经过相应的工艺技术，向混凝土裂缝中 进行灌输，从而达到消除裂缝的目的，降低建筑危害的发生率。化学灌浆法的出 现及应用，不但有效的解决了建筑在施工及使用中所存在的质量问题，还能有效 的保障整个建筑的安全使用，所以，化学灌浆法在建筑行业受到了很大的重视。 二混凝土裂缝产生的主要原因 2.1施工不合理 在建筑工程的实际施工过程中，一些施工人员为了能减轻工作量，并没有根 据规范的要求进行施工。（1）在进行混泥土构件施工时，没有对基层进行清理 以及淋水湿润，使得基层和构件的连接很不紧密，且粘结也不够牢固，从而使连 接处出现裂缝问题。（2）在施工过程中，施工人员只是追求施工速度，并没有 控制好每天的工程量，导致混凝土在凝结后产生一定的收缩，这样很容易在建筑 不同构件的交界处出现裂缝问题。（3）在进行砂浆混合时，没有依照相应的比 例进行，使得砂浆质量过低，不符合规范要求，从而使得混凝土构件的整体强度 不够而出现裂缝问题。 2.2温度变化的影响 混凝土产生裂缝的主要因素就是温度的变化。无论什么物体都存在热胀冷缩 的物理性质，混凝土材料也是如此，而不同的材料，其自身的线膨胀系数也会存 在较大的差别。所以，在建筑的施工过程中，混凝土由于长时间处在温度交替变 化的环境下，使得温度对建筑材料的影响非常大。如果受拉部位的温度变化应力 超出材料自身的承受极限，在不同线膨胀系数的影响下，混凝土就会产生温度裂缝。 2.3地基沉降问题 一般情况下，建筑尤其是高层建筑，都会存在或多或少的地基沉降问题，这 是建筑受到自身重力作用和荷载作用的共同影响所产生的正常现象。而由于地基 的强度不同，在相同的荷载作用下，会产生一定的沉降差，进而对建筑结构本身 产生巨大的拉应力，一旦拉应力超过建筑自身的承受范围，就会造成建筑结构的 变形，从而导致混凝土裂缝的产生。 三混凝土裂缝的主要处理方法 3.1灌浆法 灌浆法的应用非常广泛，对于细微裂缝或者是较大的裂缝都很适用，而且效 果很好。所谓灌浆法主要就是根据物理化学原理，通过采用机械设备把具有抗澎 性能和固化的浆液材料灌输到某一种介质的缝隙或者结构内，并能使其在一定范 围内扩散和固化，从而提高地基的强度，提高渗透性。利用压送设备把补缝浆液 注入砼裂缝，从而达到闭塞的目的，这种方法属于传统方法，效果很显著。同时，
