硒鼓的工作原理及结构
黑白激光打印机以它优秀的打印品质，早已成为办公打印输出的首选。但是，硒鼓作为激光打印机中的一个关键部件，它的好坏直接影响着打印质量和打印成本的高低。在打印机有限的使用寿命中，用在硒鼓上的花费可能会远远超过打印机本身的价值。因此，用户有必要对硒鼓有所了解。

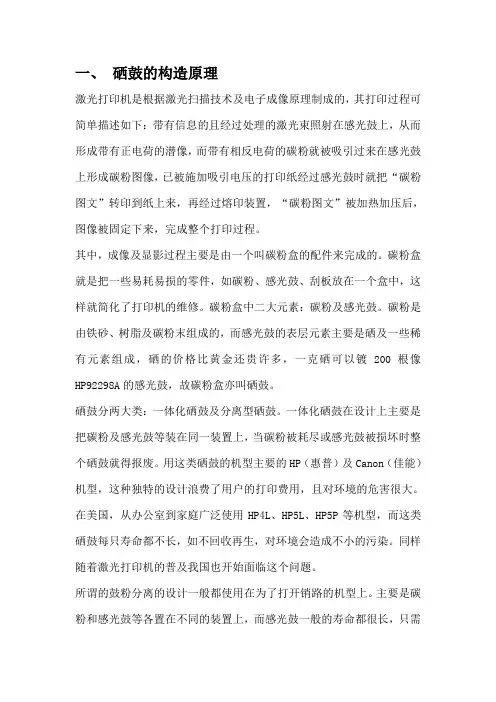

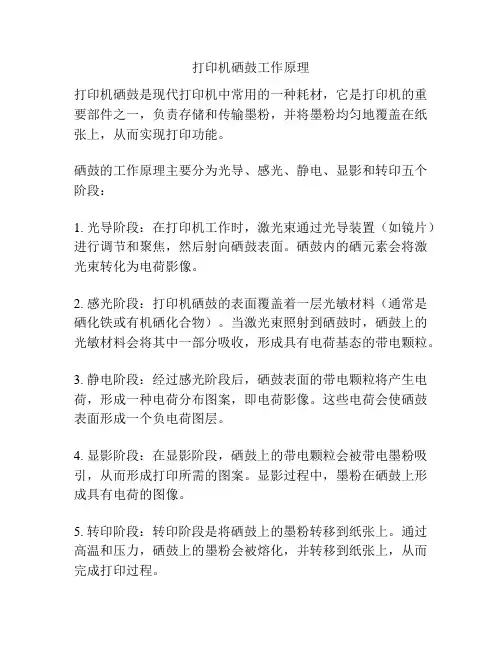

硒鼓成像的原理
在认识硒鼓之前，首先应简单了解一下黑白激光打印机的工作原理。黑白激光打印机的核心技术就是电子成像技术，与之相关联的部件就是硒鼓。硒鼓主要由感光鼓和墨粉盒组成，感光鼓是表面涂有有机材料的圆筒，预先带有电荷；墨粉盒的主要成分是碳黑和其它化学成分。当激光打印机接收到打印数据后，激光发射器生成的光束扫在感光鼓上，首先在硒鼓表面形成由电荷组成的潜影；当该潜影经过墨粉盒时，墨粉就吸附到硒鼓上，潜影就被转化成真正的影像；随后打印纸被送入，硒鼓表面的墨粉转印到打印纸上形成图像；再经过高温加热，图像就固化在打印纸上，一个页面的打印流程也就完成了。由此可见，硒鼓在整个打印过程中占据了很重要的地位。
硒鼓的结构
硒鼓按结构分，主要有一体式和分离式两种，一体式硒鼓是把碳粉盒和感光鼓封装在一起，当碳粉用尽或感光鼓损坏时，整个硒鼓就几乎报废；分离式硒鼓的碳粉盒与感光鼓是独立分开的，所以感光鼓的寿命一般都比较长，当碳粉用尽后，更换新的碳粉盒即可继续使用。使用一体式硒鼓的激光打印机多为HP和Canon的产品，而Lexmark、EPSON、联想等公司的产品一般采用分离式硒鼓设计，所以用户在购买打印机的时候还应该考虑到后续成本的问题，虽然分离式硒鼓的后续成本要低，但是一般来说一体式硒鼓打印机的单张打印成本较分离式低。
硒鼓及墨粉的选购
用户搞清楚自己所使用激光打印机的硒鼓结构后，就可以因地制宜地选购耗材产品。提醒大家一般来说有三种选择：原装硒鼓、兼容硒鼓、再生或加粉的硒鼓。就打印质量而言，原装硒鼓显然是首选，但其价格一般较高；兼容硒鼓有良好的性价比，适合对打印质量没有苛刻要求的用户；再生或加粉的硒鼓，多采用手工方式，灌入的墨粉质量良莠不齐，打印效果也难以保证，且可能会损害打印机，不建议使用。所以，用户必须全面衡量自己的打印量、打印质量与打印成本，根据实际需要作出合理的选择。
硒鼓的保养
硒鼓的使用与保养很简单，却非常重要。新硒鼓初次使用，必须小心拽出整个密封条，用力要均匀，避免用力过猛导致密封条不能完整拉出；不要用手指或硬物接触感光鼓表面，以免弄脏或弄破感光鼓表面；不要让硒鼓直接暴露在阳光或其他强光源下；也不要让硒鼓接触任何有磁性的物质。同时，由于硒鼓是激光打印机的重要部件，良好的打印机使用习惯也会延长打印机及硒鼓的使用寿命。如只使用激光打印机认可的打印介质；保持打印介质干净整洁不卷曲折叠，以免产生绞纸现象；不让曲别针、大头针等办公用品随纸张带入打印机内，以免划破打印机加热膜和感光鼓表面等。
硒鼓是激光打印机最主要的一种耗材。激光打印机硒鼓按组合方式可分为以下三类：
一体化硒鼓：光导鼓(感光鼓)、磁鼓(显影辊)以及墨粉盒为一体硒鼓。这种硒鼓在设计结构上原则上不允许用户添加墨粉但随着技术的更新，此类硒鼓也可以添加墨粉。
二体化硒鼓：指硒鼓为两个独立的部分：一部分为感光鼓，另一部分为磁鼓和墨粉盒。用户用完墨粉后，只需要更换磁鼓和墨粉盒，而不用更换感光鼓。
三体化硒鼓：指硒鼓为三个独立的部分：感光鼓、磁鼓、墨粉盒。用户用完墨粉后，只需更换墨粉盒。有的厂家称其为鼓粉分离技术。
二、硒鼓的保养
1、不要使硒鼓直接暴露在阳光或其他强光源下；
2、更换硒鼓不要在强光下进行，同时尽快的完成安装；
3、硒鼓挡光板屏蔽外部的光源，以保护硒鼓，不要打开感光鼓挡光板；
4、不要用手触摸感光鼓的表面；
5、不要把硒鼓放置在高温、高湿的地方；
6、确保硒鼓远离显示器、硬盘驱动器、软盘驱动器或任何磁性物质
三、硒鼓的结构
1、感光鼓：感光鼓是一体式碳粉盒的心脏，所有其它部件分布于感光鼓的四周，以鼓为中心发挥各自不同的作用。在成像过程中，感光鼓接受充电和激光照射，表面形成静电潜像进一步形成可视的碳粉图象。
2、磁辊：即显影辊，是对图象密度影响最大的部件之一。它负责将碳粉从粉仓内吸出，并与碳粉摩擦使碳粉带电。由于磁辊上显影偏压的作用，使得带电的碳粉“跳动”。
3、刮粉刀：刮粉刀被安装在磁棍下面，负责控制磁辊上吸附的碳粉层厚度，并协助碳粉摩擦带电。
4、粉仓：所谓的粉仓就是用来装碳粉的仓库，有部分粉仓内有一个搅拌器，以确保碳粉顺利提供。
5、废粉仓：用来装废粉的仓库。在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上，会在感光鼓表面残留一部分，在下一次成像前，清洁刮刀将其刮下，收集在废粉仓内。
6、清洁刮刀：负责清除感受光鼓上图像转印后残留的碳粉。
7、传导杆：有些粉盒的粉仓出口有一个碳粉感应杆，如C3900A/C4092A等，用于感应碳娄量的多少，当碳粉不够，磁辊和传导杆之间出现空隙时，机器便会显示碳粉快用完了，出现TONERLOW信号。
8、充电辊：负责给感光鼓充电和放电。
四、硒鼓配件的工作原理如下图：
十六个大错误纯硒鼓问题的分析与解决由于很多时候带你故障都不是出在打印机端，而是仅仅出现在硒鼓的范畴，这段时间收集了一些关于硒鼓打印出现的一些问题的，现在整理了一下让大家分享一下，如有什么不足之处还望各位高手赠教。以下缺陷分析只针对硒鼓而言，有些缺陷的产生与机器有关，那些省略。
1、封条拉不出：一般都是装配不良引起，封条卡位或折叠部分夹了碳粉。
2、漏粉：除封条密封不良引起打印前漏粉外，粉盒内多个部件或部位会引起使用过程中漏粉，磁辊密封毛毡缺损，出粉刀老化，磁辊密封刮片变形及粘贴不牢，密封海绵缺损或老化，清洁刮片变形及粘贴不牢等都会引起漏粉。。
3、打印不出即出全白版或浅而模糊
A、封条未拉开
B、粉盒拉封条前示摇动，出粉不流畅。
C、激光未照到鼓上，粉盒遮光板未打开，鼓保护罩未打开。
D、鼓接地不良，鼓内导电片或粉盒上与机器相连的电接触点接触不良。
4、打印品全黑通常是电的问题
A、漏装充电辊或装配不良。
B、充电辊导电托架变形或接触不良。
5、竖黑线：指从上到下任何不需要的竖线条，可能是粗线或细线组成，连续的或间断的。细的浅色垂直线一般是清洁刮刀缺口产生或鼓上有一圈划痕。粗而间断的黑线，且边缘不清晰，常是密封刮片折皱或出粉刀老化引起。
wordend 相关阅读：
6、黑版上的竖直线白线：感光鼓的深度磨损线、磁辊上有杂质或磁辊涂层磨损线引起。
7、水平漏印：指打印品上横向的间断性打印不出，原因：
A、鼓涂层局部曝光;
B、鼓驱动齿轮缺陷，松动或齿缺损;
C、磁辊套涂层缺陷;
D、磁芯断或定位错误;
E、磁辊护套严重磨损或变形;
F、磁辊导电弹簧接触不良或跳动。
8、水平黑线：一般是电的问题，周期性水平黑线常是充电辊涂层缺损加上感鼓涂层上针孔引起。不规则的水平细黑线常是粉仓或废粉仓结合不到位引起。
9、周期性字迹模糊：常是鼓或充电辊涂层污染引起，水印、油印、手指印常引起此缺陷。
10、葡萄串：是像钱币一样重叠出现在打印品上的一种缺陷，无规则，且难重复，是鼓接地不良引起。
wordend 相关阅读：
11、背景散射：指文字或线条周围有不需要的小黑点，由磁辊涂层或碳粉不良引起。感光鼓过热(指感度高)也可引起此缺陷。
12、纹背景(老虎斑)：以黑色波浪形出现在白版上或以白色形式出现在黑版或半色彩调版式上。通常是磁辊套涂层缺陷或由于长时间低密度打印，磁粉粘结在磁辊套上引起。
13、空心字：指文字或图像上的笔划缺少，原因：
A、碳粉本身问题。
B、鼓粉配合不良。
C、磁辊涂层问题。
D、打印介质表面过光、过硬。
E、纸用了反面。
14、不规则的垂直黑点：
A、由密封刮片变形引起的废粉撒落。
B、由于碳粉过多地堆积在磁辊上，漏粉引起。
15、色浅：与多种因素有关：
A、碳粉本身问题
B、鼓粉、磁辊配合问题。
C、出粉刀老化
D、磁辊磨损
E、鼓到了寿命
F、环境湿度高或介质吸潮。
16、底灰：底灰指打印品的空白区出现的雾状碳粉，也与多种因素有关：
A、刮刀老化
B、充电辊污脏
C、碳粉问题
D、鼓疲劳，到了寿命
E、环境低温且干燥
F、打印介质
