欧式箱变通用说明书集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)

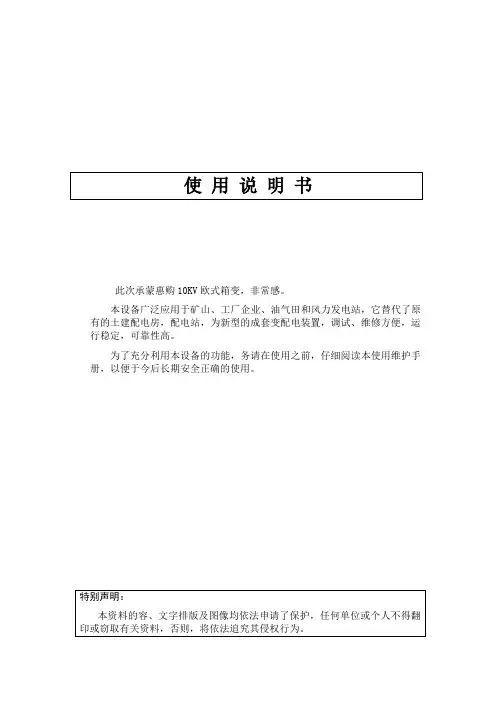

此次承蒙惠购10KV欧式箱变,非常感谢。
本设备广泛应用于矿山、工厂企业、和风力发电站,它替代了原有的土建配电房,配电站,为新型的成套变配电装置,调试、维修方便,运行稳定,可靠性高。
为了充分利用本设备的功能,务请在使用之前,仔细阅读本使用维护手册,以便于今后长期安全正确的使用。
目录
1、概述 (4)
2、型号说明 (5)
3、使用条件 (5)
4、技术规范 (6)
5、技术参数 (8)
6、各单元技术说明 (10)
7、控制与工艺要求 (14)
8、安装与维修 (16)
9、订货须知 (2)
2
10、图纸 (2)
2
1、概述
1.1简介
本箱变是把高压开关设备,配电变压器,低压开关设备,电能计
量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱
体内的紧凑型成套配电装置,适用于矿山、工厂企业、和风力发
电站,它替代了原有的土建配电房,配电站,为新型的成套变配
电装置。
欧式箱变的接线形式a、单台配变形式—两路10KV进线;单台变
压器容量一般在100KVA~800KVA;低压出线柜一般为4~6路。
b、两台配变形式—两路10KV进线;两台变压器,每台变压器的
容量在100KVA~800KKVA;低压出线电缆一般为8~12路。
箱变的主要部件:变压器、10KV环网开关柜、低压电容器、低压
开关等主要部件组成,相当于将Ⅲ型站的设备紧凑安装在金属的
箱体内,使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要
大,造价也比美式箱变要大。
欧式箱变的优点:噪音与Ⅲ型电站和Ⅰ型电站相当;辐射较美式箱变要低,因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化,不但具有Ⅲ型站和Ⅰ型站的优
点,而且还有美式箱变的主要优点。可保证在-40---+40的恶劣环境下正常运行,全封闭,全绝缘,能达到零触电事故,可实现无人值班。投资客减少40%----50%(与常规相比)
缺点:体积较大,不利于安装,对小区的环境布置有一定的影
响;
由于箱变的结构的不同使用的地方也不同,供电的网络也不同。
因为美式箱变和欧式箱变的结构不同可靠性不同,因此适用的场合也不同。
欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。
箱变的发展方向不管美式箱变还是欧式箱变都存在着各种缺点,但是随着科学技术的进步,配电自动化、电容补偿等其他的新技术的不断应用于箱变之中,箱变一定会是供电模式中的首选方
案。
2、型号说明
产品型号及含义
3、使用条件
使用条件
预装式变电站可以在以下使用条件、在额定容量下持续运行。
使用位置:户外
海拔高度:≤2000m
环境温度:
最高气温:40℃
最热月平均温度:30℃
最高年平均温度:20℃
最低气温:-40℃
相对湿度
在25℃时,空气相对湿度不超过95%,月平均不超过90%。
安装环境
安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘,安装场所应无强烈震动冲击;地震引发的地面加速度ag ,水平方向低于3m/s2,垂直方向低于1.5m/s2。
电源电压的波形近似于正弦波。
三相电源电压应大致对称。
除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。
4、技术规范
引用标准
下列标准所包含的条文,通过本技术条件的引用而构成本技术
的条文。本技术条件实施中,所示版本均为有效。所有标准都
会被修订,使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
GB/T17467—1998 《高压/低压预装式变电站》
GB/T16927.1—2—1997 《高压试验技术》
GB311.1—6—1997 《电力变压器》
ZBK40001—89 《组合式变电站》
GB763—1990 《交流高压电器在长期工作时的发热》
GB1984—89 《交流高压断路器》
GB3804—90 《3—63KV交流高压负荷开关》
GB3906—91 《3—35KV交流金属封闭开关设备》GB/T5582—93 《高压电力设备外绝缘污秽等级》GB311.2—2002 《高压输变电设备的绝缘配合使用导则》
GB3804—90 《3~63KV交流高压负荷开关》
GB4109—88 《高压套管技术条件》
GB/T18858.1—2002 《低压开关设备和控制设备》
GB/T4942.2—1993 《低压电器外壳防护等级》
GB7251.1—2005 《低压成套开关设备》
GB7328—87 《电力变压器和电抗器的声级测定》GB/T17215—2002 《1和2级静止式交流有功电能表》GB4208—93 《外壳防护等级》(IP代码)
GB/T4942.2—1993 《低压电器外壳防护等级》
5.1基本参数
高压侧额定电压(KV )10。 高压侧设备最高电压(KV )12。 低压侧额定电压(KV )0.4。
辅助回路额定电压(KV )0.22,0.38。
5.2高压配电装置
高压主回路方案:见附录1 主要元器件
高压开关:户内交流负荷开关FN-12-12(R )D (配置高压高分断能力
熔断器)
主要特性
额定电压: 10KV 1min 工频耐受电压: 相间、相对地42KV
隔离断口48KV
最高电压: 12KV
额定频率: 50Hz 雷电冲击耐受电压: 相间、相对地
95KV, 隔离断口110KV 。
额定电流: 630(A )
额定短路关合电流: 50(KV )
机械寿命: 5000次
SFLAJ-10碰撞式熔断器技术参数
5、技术参数
额定电压: 10KV额定频率: 50Hz
最高电压: 12KV熔丝额定电流: A
额定电流: A额定开断电流: 20KA
接地及带电显示及过电压保护
装设接地开关和带电显示器。
过电压保护:在母线部位安装氧化锌避雷器。
进线方式:电缆;出线方式:铜母排。
高压电器设备设有完善的电气和机械连锁装置,满足五防要求。
高压室所有连线均有明显的相别标记。柜门标有主回路线路图及操作和注意事项,并安装有便于观察的观察窗。各信号反馈均装有仪表显示。
5.3.低压配电装置
低压主回路方案:具体见技术协议
低压主开关类型和型号:低压框架式断路器NM1-□
低压分开关类型和型号:低压塑壳断路器NM1-□
接线方式
进线方式:铜母排(或);出线方式:电缆。
计量方式:总柜留有电计量仪表空间
低压电器设备连线均有明显的相别标记。柜门标有主回路线路图及操作和注意事项。各信号反馈均装有仪表显示。电容补偿采用手/自动投切装置。
5.4 接地
箱式变的接地系统符合DL/T 621-1997《交流电气装置的接地》的要求。
箱式变的箱体设专用接地导体,该接地导体上设有与接地网相连的固定连接端子,并有明显的接地标志。
箱式变的高、低压配电装置和变压器专用接地导体相互联接,否则通过专用的端子可靠地连接在一起。箱式变高、低压间隔所有的非带电金属部分(包括门、隔版等)均可靠接地,门和在正常运行条件下可抽出部分的接地,在打开或处于隔离位置时,仍可靠接地。
整体配置参数见下表
欧式箱变本体技术参数
项目单位技术参数要求
额定电压Un
高压主回路
kV
10
低压主回路0.4/0.22
热稳定电流
高压主回路
kA
20
低压主回路注1
动稳定电流
高压主回路kA50
低压主回路kA105
1min工频耐压
高压主回路kV42(开关)、35(变压器)
低压主回路kV 2.5
3秒辅助回路kV2
变压器容量KVA
组合样式型品字型或目字
防护等级IP33D
噪声水平dB≤45dB
注1: 低压功能单元的热稳定电流应为50 kA;低压功能单元额定热稳
定时间:1s。
6、各单元技术说明
3.1箱体
6.1外壳
箱式变外壳的材料为复合彩钢板或者其它材料构成,外壳有足够的机械强度,满足国标要求。外形美观、防黏贴小广告、机械强度高、耐暴晒、阻燃、隔热、防腐、防潮、降噪,防凝露等特点。
钢板经过防腐处理和喷涂防护层,外表覆盖层为静电喷涂而成,涂层部分大于150μm并应均匀一致。
箱壳表面有明显的反光警示标志(外壳颜色及警示标志具体情况根据各地供电局的要求)。外壳箱体四周贴有“当心触电”等安全警告标志,高压侧贴有“高压危险,请勿触摸”标识。箱体正面还订有不锈钢铭牌。
箱式变外壳的防护等级为IP33D。
6.2箱体
高压室、低压室和变压器室布置成品字形或者目字型。
门与所装用的设备尺寸相配合且门应向外开,开启角度大于90°,并设定位装置。门有密封措施,并装有把手、暗闩和能防雨、防堵、防锈,,箱门有装设外挂锁孔。门的设计尺寸与所装用的设备尺寸相配合。
箱体设置箱体下部进风,顶部出风的结构,设有足够的自然通风口和隔热措施,使箱内无凝露产生,以保证在安装条件下运行时,所有电器设备不超过其最大允许温度。
箱体顶盖的倾斜度大于3°,并装设防雨檐。
箱体基座和所有外露金属件均进行防锈处理,并喷涂耐久的防
护层。
箱体有可靠的密封性能,门、窗和通风口设有防尘、防小动物
进入和防渗、漏雨水措施。
高、低压室和变压器室设有自动开闭的照明设施。
6.3高压室
高压配电装置所用开关柜选用全绝缘全密封开关柜,采用
三工位负荷开关。其技术条件满足DL 404、791、GB 3906
标准的规定。
高压开关柜具有可靠的五防功能,所用闭锁装置应满足SD
318-89的技术要求。
高压母线和连线设有相别标记,其结合部位采用支持绝缘
子固定,使用绝缘导线的采用线夹固定,且三相导线各自
单独固定。
高压室门的内侧标有主回路的线路图,同时注明了操作程
序和注意事项。高压配电间隔的门面上标出主回路图。开
关状态位置有中文标识(分、合、接地)。。信号灯及仪
表均装设在易于观察和方便、安全地更换的地方。电缆接
线套管的高度满足安装、试验、检修的要求。
避雷器的安装位置,接地符合有关标准的规定。
采用可插拔式、具有验电功能的带电指示器,其安装位置
易于观察。
高压开关柜采用手动操作机构。
高压负荷开关技术参数
高压开关参数
项目单位
高压负荷开关
FN12-12RD/125-31.5-Ⅱ型额定电压kV12
额定频率Hz50
额定电流A
额定短路耐受电流kA20(4s)动稳定电流kA
额定短路关合电流kA
额定电流开断次数次≥100
额定短路电流关合次数次≥5
2S接地开关短时耐受电
流
kA17.4
1min工频耐
压
相对地
kV
42
断口48
雷电冲击耐压
相对地
kV
75
断口85
负荷机械寿命次≥2000
接地刀机械寿命次≥2000
6.4变压器
变压器采用SCB10系列干式变压器或S11系列油浸式变压器,具
有良好的防火性,免维护、无污染。
变压器的铭牌及低压侧面向箱门。
若分接范围为±5%则分接片覆盖1时,代表高压侧电压较额定电
压高5%;分接片覆盖2时,代表高压侧电压为额定电压;分接片
覆盖3时,代表高压侧电压较额定电压低5%。
若分接范围为±2*2.5%则分接片覆盖1或2时,代表高压侧电压较额定电压高2.5%或5%;分接片覆盖3时,代表高压侧电压为额定电压;分接片覆盖4或5时,代表高压侧电压较额定电压低
2.5%或5%。
与变压器相连接的低压连线采用绝缘铜排,其截面选择满足额定电流和热稳定电流的要求。变压器的接线端子上设有绝缘保护
罩。
变压器室根据高压配电装置设计技术规程的要求装设可靠的安全防护网或遮栏并设具有带电闭锁防护网(或遮栏)打开的功能。变压器自带冷却装置及温度测量自动调节装置,以保证干式变压器的正常运行
变压器技术参数
变压器技术参数
型号
容量kVA
额定电压
HV kV10
LV kV0.4
额定频率HZ50HZ
短路阻抗% 3.8%
连接组标号单位Dyn11
温升值K按GB1094.2-1996
无载调压kV10kV±2×2.5 %
散热要求自然冷却时变压器不降容
6.5低压部分
电容补偿装置
执行标准
GB/T 14549-1993 《电能质量公用电网谐波》
GB/T 15576-1995 《》
GB/T 4942.2 《低压电器外壳防护等级》
GB/T 50227-1995 《并联电容器成套装置设计规范》
GB/T 7251.1-1997 《低压成套开关设备和控制设备》
DL 535-1993 《电力负荷控制系统数据传送条约》
DL 842-2003 《低压并联电容器装置使用技术条件》DL/T 597-1996 《低压无功补偿控制器订货技术条件》JB 9663-1999 《低压无功功率自动补偿控制器》
基本数据
电容补偿柜基本数据
额定电压380v频率50Hz
额定电流A补偿容量Kvar
控制方式自动和手动补偿方式三相共补
测量精度:
电压和电流±0.5%,功率因数±1.0%,有功功率和无功功率±1.0%
7、控制及工艺要求
7.1控制器
A功能
A-1 具有可调投入及切除门限设定值,包括延时、谐波、过电压、低电压、缺相保护定值的设置功能。
A-2 根据补偿要求投入及切除门限设定值可以选择不同的控制参
数,包括无功功率、电压、响应时间、CT变比等,参数设定可采用动态跟踪自动设定和人工设定两种方式。
A-3 电容器分组投切,具有循环投切设置功能。
A-4 延时及加速功能:输出回路动作应具备延时及过电压加速动作功
时,装置能在1min内逐组切除电容器能。当电网电压达到1.10U
N
A-5 自检复归功能:控制器每次接通电源应进行自检并复归输出回路(使输出回路处在断开状态)。
A-6 具备下列显示功能(数字显示):
工作电源工作显示
超前、滞后显示
输出回路工作状态显示
过电压保护动作显示
电网即时运行参数(电压、电流、功率因数等)及门限设定值调显功能
B性能
B-1 灵敏度
控制器灵敏度小于0.2A。
B-2 动作误差
控制器动作误差用相对误差表示,它等于控制器投入门限或切
除门限的实测值与设定值的差值除以设定值。
控制参数为电压值,补偿装置动作误差小于±2%。
控制参数为无功功率,补偿装置动作误差小于±2%。
控制参数为时间,补偿装置动作误差小于±2%。
B-3 过电压保护
过电压保护动作值应在系统标称值的105%—120%之间可调,
动作回差6—12V。
B-4 断电保护
断电后,所有统计数据保持时间应不小于72小时。
B-5 缺相保护
补偿装置具有缺相保护功能,在发生缺相或中性线断线时,保
护回路能实现速切。
B-6 控制器的工作电源及电压模拟量输入端应设有短路保护器件,当控制器内部发生短路故障时,该保护器件应可靠动作。
7.2电器元件
补偿装置中的电器元件,包括空气开关、快速熔断器、电力电
容器、避雷器、放电器、指示灯、均应符合《低压电器基本标
准》(GB1497-85)、《低压并联电容器》(GB3963.1-89)、
《自愈式低压并联电容器》(GB12747-91)。
A低压断路器开关(或刀闸开关)主要参数
A-1、额定电流:400A
A-2、额定短路分断能力:30kA
B开关电器功能要求
B-1开关响应时间小于5s,装置快速响应特性应满足无功负荷
快速变化的补偿要求。
C电容器
C-1电容器接入电网处的运行电压为0.4kV;
C-2电容器运行中承受的长期工频过电压不大于1.1Un;
C-3电容器的过电压和过电流符合GB12747-91;
C-4 CT精度大于0.5级。
7.3 导线与接线端子
A 主电路导线(包括中性线、接地线),满足以下条件:
A-1 补偿装置中主电路导线的允许载流量大于最大工作电流的
1.5倍。
A-2 主电路导线额定绝缘电压660V。
A-3 主电路导线使用铜质多股绝缘软导线,导线接头采用冷压
接端头,与外接端子相连的多股导线也采用冷压接端头,并进
行塘锡处理。
7.4低压进线装置
低压进线回路方案也采用附录1的方案
回路采用万能式断路器来分断及保护低压部分,此断路器可以使线路及电源免受过载、欠电压、短路、单相接地等故障的危害;且具有各种保护功能,选择性保护精确,能提高供电可靠性,避免不必要停电
回路预留中转接线盒以方便电能的计量及监控,配套的电能计量专用电流互感器精度为0.2级
进线柜为箱变温度、照明、及高压负荷开关的控制回路提供电源
7.5低压出线装置
低压出线装置的依据技术协议或图纸要求及现场实际需求设计制
造,由数台GGD柜组成,符合GB7251.1低压成套开关设备和控
制设备规范
8、安装维护
8.1吊装及运输
吊装
本系列箱变一般应采用吊车或叉车搬运,户内产品可采用钢管垫底滚推的方法将产品就位,户外产品应使用吊机吊装就位。
吊装应按照有关起重安全规程进行,并应根据组变铭牌标称重量选择合适起吊设备。
组变起吊时应保证起吊钢丝绳之间夹角不大于600,起吊时应保证箱变平稳起落。
采用顶起吊方式时,应同时使用箱变地基横梁上四个吊环,参见图一。采用底起吊方式时,应采用专用吊具,以避免碰坏顶盖,参见图二。有包装箱的组变起吊时,应在包装箱的四下角垫木有起吊标志处挂钢丝绳起吊。
运输
产品运输中其倾斜度应不大于300。
对于震动易损的元件,如电表等,长途运输前可拆下,单独采用防震包装,运输到后再复原。
产品运输时,应按其使用正常位置放置,并且一定要将组变底座或包装底盘与运输工具之间牢固绑扎好,运输过程中不允许产品有移动和明显摇晃现象。除组变底座、挂钩及顶部吊环外不允许拉组变的其它部件。
8.2检查验收
检查产品与订货合同是否相符,如产品型号、线路方案等。
检查出厂文件是否齐全。
检查装箱单各项目数量与实物是否相符。
检查外观上有无磕碰、变形、内部电器部件及连接有无损坏、脱落和松动。
8.3安装
安装前应做好基础、接地系统、电缆沟,预埋好进出线电缆和保护管。组变的安装地点应选择:
非低洼易积水的地方;
通风良好的地点;
尽量避免已有地下公共设施的场所。
组变的安装基础按照相关技术规范来实施,基础应采取措施以防止小动物进入组变底部给产品正常运行带来危害。
接地系统由用户根据安装处地质条件和有关规定进行施工。无论何种接地方式,要求接地电阻均不大于4Ω。
预先挖好电缆沟,预埋好电缆和保护管。保护管内径不小于电缆外径的1.5倍,电缆弯曲半径应大于电缆外径的10倍。
安装时将箱变按规定吊到基座上,摆正放平,紧固地脚螺栓,按要求接好高、低压电缆,将接地系统地端与箱变接地端牢固连接,电缆屏蔽层及铠装也应接地。
8.4投运前检查
安装完毕,送电投运之前应对下列项目进行检查:产品内部各元器件表面是否清洁、干燥、无异物。
操作机构、开关等可动元器件是否灵活、可靠、准确。对装有温显、温控、风机、凝露控制等装置的产品,还应根据电气性能要求和这些产品安装使用说明书进行检查。
所有主回路及接地回路连接部分是否已紧固。辅助回路接点是否符合电气原理图的要求。
