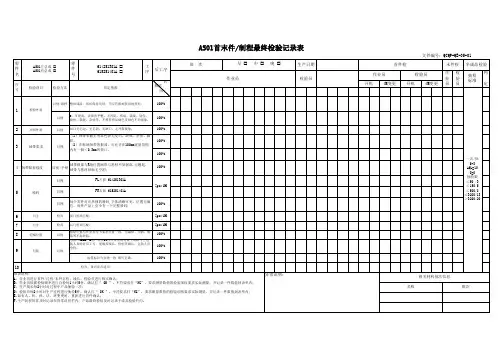

零件工序完工检验记录表
HD/QR8.2-03 A/0 №：
质检员：质检部负责人：
第4章工艺规程设计 重点、难点：定位基准的选择；工艺路线的拟定；工艺尺寸链；保证装配精度的方法 机械加工的目的是将毛坯加工成符合产品要求的零件。通常，毛坯需要经过若干工序才能转化为符合产品要求的零件。一个相同结构相同要求的机器零件，可以采用几种不同的工艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。 在现有的生产条件下，如何采用经济有效的加工方法，合理地安排加工工艺路线以获得符合产品要求的零件，这是本章所要解决的重点。 4．1基本概念 一、基本概念 1、生产过程：从原材料或半成品到成品制造出来的各有关劳动过程的总和称为工厂的生产过程。 一台产品的生产过程包括的容有： 1）原材料（或半成品、元器件、标准件、工具、工装、设备）的购置、运输、检验、保管； 2）生产准备工作：如编制工艺文件，专用工装及设备的设计与制造等；? 3）毛坯制造；? 4）零件的机械加工及热处理； 5）产品装配与调试、性能试验以及产品的包装、发运等工作。 提示： 生产过程往往由许多工厂或工厂的许多车间联合完成，这有利于专业化生产，提高生产率、保证产品质量、降低生产成本。 2、工艺过程：在生产过程中凡直接改变生产对象的尺寸、形状、性能(包括物理性能、化学性能、机械性能等)以及相对位置关系的过程，统称为工艺过程。 工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、装配等工艺过程，本门课程只研究机械加工工艺过程和装配工艺过程；铸造、锻造、冲压、焊接、热处理等工艺过程是《材料成型技术》课程的研究对象。 二、机械加工工艺过程 (一) 定义：用机械加工的方法直接改变毛坯形状、尺寸和机械性能等，使之变为合格零件的过程，称为机械加工工艺过程，又称工艺路线或工艺流程。
组合零件加工工艺及加工步骤 一、加工前准备： 机床：大连CKA6150 系统：FAUNC 0i mate TC/TD、SIEMENS 828D 夹具：三爪自定心卡盘 刀具:85度外圆粗车刀、35度外圆精车刀、3/4mm外切槽刀、三角外螺纹刀、梯形外螺纹刀、镗孔刀、三角内螺纹刀、内沟槽刀、中心钻、Φ20麻花钻量具:0-150mm游标卡尺、25-50mm、50-75mm外径千分尺、25-50mm叶片千分尺、 18-35mm、35-50mm内径百分表、25-50mm公法线千分尺（1.5mm量棒3根）、圆弧样板、万能角度尺、0-10mm百分表、0-2mm杠杆百分表、量块（一套）、 M30×1.5-6H螺纹塞规 辅具：内孔刀座（套）、钻夹头、回转顶尖、磁力表座、尾座扳手、铜皮、铜棒、铁钩、毛刷、棉丝、开口夹套 二、组合零件装配图：
三、加工步骤： 件1（装配图序号2） 图纸： 毛坯：Φ65×60 45# 工序： （1）三爪自定心卡盘装夹毛坯，钻通孔，加工Φ62×15工艺阶台，加工端面。（2）掉头装夹Φ62工艺台，找正夹紧。 （3）粗车抛物线、Φ56外轮廓，保留精车余量。 （4）精车外轮廓各部分至尺寸要求，检测。 （5）粗精加工Φ40内孔至尺寸要求，检测。 （6）掉头装夹Φ56外圆，包裹铜皮以防夹伤，找正夹紧。 （7）加工端面至工件总长，检测。 （8）粗精加工Φ56内孔、内锥、Φ42内孔至尺寸要求，检测。 注意事项：内孔加工后，孔内塞填充物防止工件变形，以增加工件刚性。 （9）粗车Φ60、倒锥、沟槽外轮廓，保留精车余量。 （10）精车外轮廓各部分至尺寸要求，检测。 （11）卸下工件。
组合零件加工工艺及加工 步骤 The latest revision on November 22, 2020
组合零件加工工艺及加工步骤 一、加工前准备： 机床：大连CKA6150 系统：FAUNC0imateTC/TD、SIEMENS828D 夹具：三爪自定心卡盘 刀具:85度外圆粗车刀、35度外圆精车刀、3/4mm外切槽刀、三角外螺纹刀、梯形外螺纹刀、镗孔刀、三角内螺纹刀、内沟槽刀、中心钻、Φ20麻花钻 量具:0-150mm游标卡尺、25-50mm、50-75mm外径千分尺、25-50mm叶片千分尺、 18-35mm、35-50mm内径百分表、25-50mm公法线千分尺（1.5mm量棒3根）、圆弧样板、万能角度尺、0-10mm百分表、0-2mm杠杆百分表、量块（一套）、M30×1.5-6H螺纹塞规 辅具：内孔刀座（套）、钻夹头、回转顶尖、磁力表座、尾座扳手、铜皮、铜棒、 铁钩、毛刷、棉丝、开口夹套 二、组合零件装配图： 三、加工步骤： 件1（装配图序号2） 图纸： 毛坯：Φ65×6045# 工序： （1）三爪自定心卡盘装夹毛坯，钻通孔，加工Φ62×15工艺阶台，加工端面。 （2）掉头装夹Φ62工艺台，找正夹紧。 （3）粗车抛物线、Φ56外轮廓，保留精车余量。 （4）精车外轮廓各部分至尺寸要求，检测。
（5）粗精加工Φ40内孔至尺寸要求，检测。 （6）掉头装夹Φ56外圆，包裹铜皮以防夹伤，找正夹紧。 （7）加工端面至工件总长，检测。 （8）粗精加工Φ56内孔、内锥、Φ42内孔至尺寸要求，检测。 注意事项：内孔加工后，孔内塞填充物防止工件变形，以增加工件刚性。（9）粗车Φ60、倒锥、沟槽外轮廓，保留精车余量。 （10）精车外轮廓各部分至尺寸要求，检测。 （11）卸下工件。 件2（装配图序号3） 图纸： 毛坯：Φ65×5745# 工序： （1）三爪自定心卡盘装夹毛坯，钻通孔，加工Φ62×15工艺阶台，加工端面（2）掉头装夹Φ62工艺台，找正夹紧。 （3）粗精加工M30螺纹孔、内沟槽至尺寸要求，检测。 （4）粗精加工M30内螺纹至尺寸要求，检测。 （5）粗车Φ60外圆、R14.5外轮廓，保留精车余量。 （6）精车外轮廓各部分至尺寸要求，检测。 （7）掉头装夹Φ60外圆，包裹铜皮以防夹伤，找正夹紧。 （8）加工端面至工件总长，检测。 （9）粗精加工内抛物线、Φ32内孔至尺寸要求，检测。 （10）粗车Φ60外圆保留精车余量。 （12）精车外轮廓各部分至尺寸要求，检测。 （13）卸下工件。 件3（装配图序号1） 图纸： 毛坯：Φ60×10245#
目录 1.零件的加工工艺设计-----------------------1 1.1零件的工艺性审查 1.2基准的选择 2.拟定机械加工工艺路线--------------------3 2.1确定各加工表面的加工方法及路线 3.选择机床设备及工艺设备-----------------7 4.小结--------------------------------------------8 5.参考文献--------------------------------------9
1.零件的加工工艺设计 1.1零件的工艺性审查 1.1.1零件的结构特点 该零件是用三孔形成，中间孔为支力点，常常靠两头的小孔来传递动力作用，其中作为支力点的大孔为Φ90H6，小孔及耳部分别为Φ35H6和Φ25H6。 1.1.2主要技术要求 零件的主要技术要求为：连杆不得有裂纹、夹渣等缺陷。热处理后226～271HBS。 1.2基准的选择 1.2.1毛坯的类型及制造方法 零件材料为45钢，考虑零件形状，应用模锻毛坯。 由于零件是中批量生产，所以设备要充分利用，以减少投资、降低成本。故确定工艺的基本特征：毛坯采用效率高和质量较好的制造方法：拟定成的工艺过程卡和机械加工工序卡片。 1.2.2确定毛坯的制造方法和技术要求。 由于该零件的尺寸不大，而且工件上有许多表面不切削加工，故模锻。 毛坯的技术要求： 1.不得有裂纹、夹渣等缺陷/ 2.锻造拔模斜度不大于7·
3.正火处理226～271HBS 4.喷砂，去毛刺 1.2.3绘制毛坯图 1.2.4基准选择 由于该零件多数尺寸及形位公差以Φ90H6孔及端面为设计基准，因此首先将Φ60H6端面加工好，为后续加工基准。根据粗、精基准选择的原则，确定各加工表面的基准。（1）Φ90H6孔端面：零件外轮廓（粗基准） （2）Φ35H6孔及Φ90H6孔端面（粗加工）：Φ90H6孔端面（3）Φ35H6孔及Φ90H6孔端面（精加工）：Φ90H6孔端面（4）Φ25H6孔端面：Φ90H6孔端面 （5）三孔：Φ90H6孔端面 2.拟定接写加工工艺路线 该三孔连杆零件加工表面：大头孔、小头孔及耳部端面。根据各加工表面的精度要求和粗糙度要求。
轴类零件的数控加工工艺分析与编制 班级 姓名 学号 综合成绩 项目一轴类零件的数控加工工艺分析与编制 零件图 项目一轴类零件的数控加工工艺分析与编制 零件图 任务一、零件图纸的工艺分析 该零件由圆柱、槽、螺纹等表面形成 设计基准径向以轴线为基准，轴向以工件右端面为基准。 未注倒角C1 表面粗糙度为Ra3.2，Ra1.6 工件材料为45钢 任务二、工艺路线的拟定 1、表面加工的方法 粗车---精车 粗车1.5 精车0.5 精度等级 IT7，IT8 表面粗糙度 3.2，1.6 2、毛坯尺寸 ?15mm*145mm 3、工序划分 任务三、机床的选择 零件毛坯尺寸：?35mm*145mm 零件最高精度:IT7，IT8 刀具类型：外圆车刀、螺纹刀 机床：CK6141 机床参数 主电机功率：4000（kw）
刀具数量：4 最大加工长度：1000（mm） 最大加工直径：58（mm） 最大回转直径：224（mm） 精度级：IT6~IT8 卡盘：三爪卡盘 任务四、装夹方案及夹具的选择 通过对刀的方式找基准 径向基准为轴线 轴向基准为工件两端面 夹具为三爪卡盘 任务五、刀具的选择 工件材料：45钢 刀具材料：硬质合金（刀片） P类：精JC215V（黛杰） 粗JC450V 适用加工结构钢、工具钢、耐热钢、铸钢可锻造钢，是钢材连续切削加工首选刀具材料任务六、刀片规格 外圆车刀 CNMG080404 切槽刀 N123H2-03 50-0004-GF 螺纹刀 R166.0G-16MM01-150 任务五、刀具的选择 工件材料：45钢 刀具材料：硬质合金（刀片） P类：精JC215V（黛杰） 粗JC450V 适用加工结构钢、工具钢、耐热钢、铸钢可锻造钢，是钢材连续切削加工首选刀具材料任务六、刀片规格 外圆车刀 CNMG080404 切槽刀 N123H2-03 50-0004-GF 螺纹刀 R166.0G-16MM01-150 任务七、切削用量的选择 1.8切削用量选择 1．Ap的选择 参考书本《数控加工工艺规划》表1-2 16p
箱体类零件加工工艺 箱体零件是机器或部件的基础零件，轴、轴承、齿轮等有关零件按规定的技术要求装配到箱体上，连接成部件或机器，使其按规定的要求工作，因此箱体零件的加工质量不仅影响机器的装配精度和运动精度，而且影响机器的工作精度、使用性能和寿命。下面以图1所示齿轮减速箱体零件的加工为例讨论箱体类零件的工艺过程。 图1 某车床主轴箱体简图
箱体类零件的结构特点和技术要求分析 图3所示零件为某车床主轴箱体类零件，属于中批生产，零件的材料为HT200铸铁。一般来说，箱体零件的结构较复杂，内部呈腔形，其加工表面主要是平面和孔。对箱体类零件的技术要求分析，应针对平面和孔的技术要求进行分析。 1．平面的精度要求箱体零件的设计基准一般为平面，本箱体各孔系和平面的设计基准为G面、H面和P面，其中G面和H面还是箱体的装配基准，因此它有较高的平面度和较小表面粗糙度要求。 2．孔系的技术要求箱体上有孔间距和同轴度要求的一系列孔，称为孔系。为保证箱体孔与轴承外圈配合及轴的回转精度，孔的尺寸精度为IT7，孔的几何形状误差控制在尺寸公差范围之内。为保证齿轮啮合精度，孔轴线间的尺寸精度、孔轴线间的平行度、同一轴线上各孔的同轴度误差和孔端面对轴线的垂直度误差，均应有较高的要求。 3．孔与平面间的位置精度箱体上主要孔与箱体安装基面之间应规定平行度要求。本箱体零件主轴孔中心线对装配基面（G、H面）的平行度误差为0.04mm。 4．表面粗糙度重要孔和主要表面的粗糙度会影响连接面的配合性质或接触刚度，本箱体零件主要孔表面粗糙度为0.8μm，装配基面表面粗糙度为1.6μm。 箱体类零件的材料及毛坯 箱体零件的材料常用铸铁，这是因为铸铁容易成形，切削性能好，价格低，且吸振性和耐磨性较好。根据需要可选用HT150～350，常用HT200。在单件小批量生产情况下，为缩短生产周期，可采用钢板焊接结构。某些大负荷的箱体有时采用铸钢件。在特定条件下，可采用铝镁合金或其它铝合金材料。 铸铁毛坯在单件小批生产时，一般采用木模手工造型，毛坯精度较低，余量大；在大批量生产时，通常采用金属模机器造型，毛坯精度较高，加工余量可适当减小。单件小批生产直径大于50mm的孔，成批生产大于30mm的孔，一般都铸出预孔，以减少加工余量。铝合金箱体常用压铸制造，毛坯精度很高，余量很小，一些表面不必经切削加即可使用。 箱体类零件的加工工艺过程 箱体零件的主要加工表面是孔系和装配基准面。如何保证这些表面的加工精度和表面粗糙度，孔系之间及孔与装配基准面之间的距离尺寸精度和相互位置精度，是箱体零件加工的主要工艺问题。 箱体零件的典型加工路线为：平面加工－孔系加工－次要面（紧固孔等）加工。 图1车床主轴箱体零件，其生产类型为中小批生产；材料为HT200；毛坯为铸件。该箱体的加工工艺路线如表1。 表1车床主轴箱体零件的加工工艺过程
工序检验记录 J-03-03 NO： 产品名称规格型号加工时间生产数量 序号工序检验要求单项结论操作人员 1 柜体及电器元 器件的检查 各种骨架、结构外形、油漆层牢固、均匀、无刷痕、修整痕迹和明显的机械 杂质；距1米外观察无色差和反光，焊缝均匀，无焊穿、漏焊和焊渣。 是□否□ 符合要求门的开启角大于90°，无阻塞、摩擦，开启过程中没有损坏油漆，门上锁 后无明显晃动。 电器元器件无损坏，元器件型号规格与图纸相符，具有动作工能的元器件应 可靠的分合5次。 2 布局检查电器元器件按照各自规定的条件进行安装；有一、二次线的制作安装距离； 元器件在操作时不受空间的防碍，无触及带电体的可能，能方便的更换元器 件及维修，连线是□否□ 符合要求发热元件的安装距离应大于40mm,紧急开关元器件的操作机构在0.8-1.6m 的范围内。指示灯与按钮的颜色应符合要求 3 固定元器件的安装孔按元器件规定的螺栓规格数量安装，紧固件无遗漏 是□否□ 符合要求螺栓的紧固不得破坏固件的防护层，紧固后螺栓露出螺纹3-5牙；组装所用 紧固件及金属部件均应有防护层，防护层应无脱落、变质、生锈等现象 4 母线制作母线的材质及型号规格、承载电流能力符合规定要求；母线表面应平整洁、 无裂口和起皱 是□否□ 符合要求校直后的母线宽面弯曲度每米不大于2mm 侧面弯曲度每米不大于3mm 母线弯曲半径不得小于母线厚度的2倍 母线弯曲处和母线搭接处距离支撑母线处应不小于10mm 搭接长度应不小于母线的宽度 弯曲后的母线表面应平整，无裂纹及起皱 5 元器件安装螺钉紧固后螺纹应露出2－3牙，螺栓镀层应光亮无锈，螺栓应有防松措施。 安装后必须附上安装使用说明书，产品合格证，易损件等。 是□否□ 符合要求 6 一次母线安装尺寸应符合，平整无毛刺，搭接紧密，折弯角度、电气间隙和爬电距离符合 要求，相序正确符合要求。 是□否□ 符合要求 7 二次线配制、安 装 剥去绝缘导线线皮时，不得伤线，多股导线不得有断线。接线应牢固可靠， 上端子的线不要压线皮，以漏2mm为宜。线号清晰牢固。固定线束应横平竖 直布置，并应捆扎固定。安装后用万用表进行测量。 是□否□ 符合要求 8 调试用万用表进行测量合格后根据设计及图纸要求检查元器件安装、一次线、二 次线并进行通电试验，检查设备是否符合要求。 是□否□ 符合要求 9 一致性检查认证产品的铭牌及标志、主要技术参数、型号规格、结构、所用的关键元器 件和材料应与型式试验报告中的产品描述相一致； 主进线开关： 铜排： 绝缘支撑件： 是□否□ 符合要求
一．精度齿轮加工工艺分析 （一）工艺过程分析 图示为一双联齿轮，材料为40Cr，精度为7－6－6级。 从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 双联齿轮加工工艺过程 加工的第一阶段是齿坯最初进入机械加工的阶段。由于齿轮的传动精度主要决定于齿形精度和齿距分布均匀性，而这与切齿时采用的定位基准（孔和端面）的精度有着直接的关系，所以，这个阶段主要是为下一阶段加工齿形准备精基准，使齿的内孔和端面的精度基本达到规定的技术要求。在这个阶段中除了加工出基准外，对于齿形以外的次要表面的加工，也应尽量在这一阶段的后期加以完成。 第二阶段是齿形的加工。对于不需要淬火的齿轮，一般来说这个阶段也就是齿轮的最后加工阶段，经过这个阶段就应当加工出完全符合图样要求的齿轮来。对于需要淬硬的齿轮，必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度，所以这个阶段的加工是保证齿轮加工精度的关键阶段。应予以特别注意。 加工的第三阶段是热处理阶段。在这个阶段中主要对齿面的淬火处理，使齿面达到规定的硬度要求。 加工的最后阶段是齿形的精加工阶段。这个阶段的目的，在于修正齿轮经过淬火后所引起的齿形变形，进一步提高齿形精度和降低表面粗糙度，使之达到最终的精度要求。在这个阶段中首先应对定位基准面（孔和端面）进行修整，因淬火以后齿轮的内孔和端面均会产生变形，
如果在淬火后直接采用这样的孔和端面作为基准进行齿形精加工，是很难达到齿轮精度的要求的。以修整过的基准面定位进行齿形精加工，可以使定位准确可靠，余量分布也比较均匀，以便达到精加工的目的。 （二）定位基准的确定 定位基准的精度对齿形加工精度有直接的影响。轴类齿轮的齿形加工一般选择顶尖孔定位，某些大模数的轴类齿轮多选择齿轮轴颈和一端面定位。盘套类齿轮的齿形加工常采用两种定位基准。 1）内孔和端面定位选择既是设计基准又是测量和装配基准的内孔作为定位基准，既符合“基准重合”原则，又能使齿形加工等工序基准统一，只要严格控制内孔精度，在专用芯轴上定位时不需要找正。故生产率高，广泛用于成批生产中。 2）外圆和端面定位齿坯内孔在通用芯轴上安装，用找正外圆来决定孔中心位置，故要求齿坯外圆对内孔的径向跳动要小。因找正效率低，一般用于单件小批生产。 （三）齿端加工 如图所示，齿轮的齿端加工有倒圆、倒尖、倒棱，和去毛刺等。倒圆、倒尖后的齿轮，沿轴向滑动时容易进入啮合。倒棱可去除齿端的锐边，这些锐边经渗碳淬火后很脆，在齿轮传动中易崩裂。 用铣刀进行齿端倒圆，如图9－19所示。倒圆时，铣刀在高速旋转的同时沿圆弧作往复摆动（每加工一齿往复摆动一次）。加工完一个齿后工件沿径向退出，分度后再送进加工下一个齿端。齿端加工必须安排在齿轮淬火之前，通常多在滚（插）齿之后。 （四）精基准修正 齿轮淬火后基准孔产生变形，为保证齿形精加工质量，对基准孔必须给予修正。 对外径定心的花键孔齿轮，通常用花键推刀修正。推孔时要防止歪斜，有的工厂采用加长推刀前引导来防止歪斜，已取得较好效果。 对圆柱孔齿轮的修正，可采用推孔或磨孔，推孔生产率高，常用于未淬硬齿轮；磨孔精度高，但生产率低，对于整体淬火后内孔变形大硬度高的齿轮，或内孔较大、厚度较薄的齿轮，则以磨孔为宜。 磨孔时一般以齿轮分度圆定心，如图9－20所示，这样可使磨孔后的齿圈径向跳动较小，
30个机械零件的加工工艺 1、齿轮 图9- 17所示为一双联齿轮， 材料为40Cr ,精度为7-6 — 6级，其加工工艺过程见表 9-6。 从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加 工、齿端加工、齿面热处理、精基准修正及齿形精加工等。 r H 口 齿号 I n r H 口 齿号 I n 模数 2 2 基节偏差 ± 0.016 ± 0.016 齿数 28 42 齿形公差 0.017 0.018 精度等级 7GK 7JL 齿向公差 0.017 0.017 公法线长度 变动量 0.039 0.024 公法线平均长 度 21.36 0 - 0.05 27.6 0 - 0.05 齿圈径向跳 0.050 0.042 跨齿数 4 5 动 齿轮的主要加工面 1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准 孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准 的齿顶圆柱面。 2 .齿轮的材料和毛坯 常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高 的 齿轮常用合金结构钢，如 20Cr ，40Cr ，38CrMoAI , 20CrMnTiA 等。 Bee 督 -—*
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量 等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。 三.直齿圆柱齿轮的主要技术要求， 1 ?齿轮精度和齿侧间隙 GBI0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。 其中，1?2级为超精密等级；3—5级为高精度等级；6?8级为中等精度等级；9?12级为低精度等级。用切齿工艺方法加工、机械中普遍应用的等级为7级。按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差 分为三个公差组（表13—4）。根据齿轮使用要求不同，各公差组可以选用不同的精度等级。 齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离（即法向侧隙），侧隙用以保证齿轮副的正常工作。加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。 2 .齿轮基准表面的精度 齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。因此GBI0095附录中对齿坯公差作了相应规定。对于精度等级为6?8级的齿轮， 带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径 公差为IT8 ;基准面的径向和端面圆跳动公差，在11-22卩m之间（分度圆直径不大于400mm的中小齿轮）。 3 .表面粗糙度 齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定 的影响。6?8级精度的齿轮，齿面表面粗糙度Ra值一般为0. 8—3. 2卩m基准孔为0. 8 — 1. 6卩m,基准轴颈为0. 4—1. 6卩m,基准端面为 1 . 6?3. 2 卩m,齿顶圆柱面为3. 2卩m= 三、直齿圆柱齿轮机械加工的主要工艺问题 1 .定位基准 齿轮加工定位基准的选择应符合基准重合的原则，尽可能与装配基准、测量 基准一致，同时在齿轮加工的整个过程中（如滚、剃、珩齿等）应选用同一定位基 准，以保持基准统一。 带孔齿轮或装配式齿轮的齿圈，常使用专用心轴，以齿坯内孔和端面作定位 基准。这种方法定位精度高，生产率也高，适用于成批生产。单件小批生产时， 则常用外圆和端面作定位基准，以省去心轴，但要求外圆对孔的径向圆跳动要小，
第4章工艺规程设计 重点、难点:定位基准的选择；工艺路线的拟定；工艺尺寸链；保证装配精度的方法 机械加工的目的是将毛坯加工成符合产品要求的零件。通常,毛坯需要经过若干工序才能转化为符合产品要求的零件。一个相同结构相同要求的机器零件，可以采用几种不同的工艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。 在现有的生产条件下,如何采用经济有效的加工方法，合理地安排加工工艺路线以获得符合产品要求的零件,这是本章所要解决的重点。 4．1基本概念 一、基本概念 1、生产过程：从原材料或半成品到成品制造出来的各有关劳动过程的总和称为工厂的生产过程。 一台产品的生产过程包括的内容有： 1)原材料(或半成品、元器件、标准件、工具、工装、设备)的购置、运输、检验、保管； 2）生产准备工作:如编制工艺文件,专用工装及设备的设计与制造等;? 3)毛坯制造;？ 4）零件的机械加工及热处理； 5）产品装配与调试、性能试验以及产品的包装、发运等工作。 提示: 生产过程往往由许多工厂或工厂的许多车间联合完成,这有利于专业化生产，提高生产率、保证产品质量、降低生产成本。 2、工艺过程:在生产过程中凡直接改变生产对象的尺寸、形状、性能（包括物理性能、化学性能、机械性能等)以及相对位置关系的过程，统称为工艺过程。 工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、装配等工艺过程，本门课程只研究机械加工工艺过程和装配工艺过程；铸造、锻造、冲压、焊接、热处理等工艺过程是《材料成型技术》课程的研究对象。 二、机械加工工艺过程 (一）定义：用机械加工的方法直接改变毛坯形状、尺寸和机械性能等，使之变为合格零件的过程，称为机械加工工艺过程,又称工艺路线或工艺流程。
典型零件加工工艺分析 机电一体化一班 田泽 摘要：机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。因此加工工艺在零件的加工过程中尤其重要的，它是提高零件加工效率的重要环节。 关键词：加工工艺刀具加工质量加工效率 正文： 一：零件结构分析 零件的分析在零件的加工中由为重要，它的分析影响到零件的装夹。不要小看装夹这一环节。往往装夹错误会使零件的加工流程无法继续完成下去、从而是零件无法完成。 1零件的基本类型 （1）零件的组成有多种多样，比如正反两面件配合件，零件表主面侧面都要加工的等等一些零件。首先我们要根据零件的特点来分析该零件的加工路 线。 2零件的加工面 （2）零件的加工面的选取是很重要的，往往加工面的选取错误使零件在下一步的无法装夹，从而使零件加工无法继续下去。 二：简单的介绍加工零件的相关流程 1）零件加工的选材 毛坯资料包括各种毛坯制造方法的技术经济特征；各种型材的品种和规格，毛坯图等；在无毛坯图的情况下，需实际了解毛坯的形状、尺寸及机械性能等。不同的选材会影响到零件的使用，不同的选材会让零件的使用寿命和其的生产成本变的大大的不同，所以零件的选材尤其重要。我可以更具零件的使用用途来决定零件的选材
2) 拟订工艺路线。 3) 确定各工序的加工余量，计算工序尺寸及公差。 4) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。 5) 确定工时定额。 6) 加工零件。 7) 检验零件的尺寸。 8) 填写工序卡片。 三：举例说明 示例零件 高职组数控铣件一
典型零件加工工艺(轴类，箱体类，齿轮类等） 轴类零件的 一. 轴类零件的分类、技术要求 轴是机械加工中常见的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等. 根据轴类零件的功用和工作条件，其技术要求主要在以下方面： ⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。 ⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。 ⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑷表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。 ⑸其他热处理、倒角、倒棱及外观修饰等要求。 二、轴类零件的材料、毛坯及热处理 1．轴类零件的材料 ⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 ⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 2．轴类零件的热处理 锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。 调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。 表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。 精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。 三、轴类零件的安装方式 轴类零件的安装方式主要有以下三种。 1．采用两中心孔定位装夹 一般以重要的外圆面作为粗基准定位，加工出中心孔，再以轴两端的中心孔为定位精基准；尽可能做到基准统一、基准重合、互为基准，并实现一次安装加工多个表面。中心孔是工件加工统一的定位基准和检验基准，它自身质量非常重要，其准备工作也相对复杂，常常以支承轴颈定位，车（钻）中心锥孔；再以中心孔定位，精车外圆；以外圆定位，粗磨锥孔；以中心孔定位，精磨外圆；最后以支承轴颈外圆定位，精磨（刮研或研磨）锥孔，使锥孔的各项精度达到要求。 2．用外圆表面定位装夹 对于空心轴或短小轴等不可能用中心孔定位的情况，可用轴的外圆面定位、夹紧并传递扭矩。一般采用三爪卡盘、四爪卡盘等通用夹具，或各种高精度的自动定心专用夹具，如液性塑料薄壁定心夹具、膜片卡盘等。 3．用各种堵头或拉杆心轴定位装夹 加工空心轴的外圆表面时，常用带中心孔的各种堵头或拉杆心轴来安装工件。小锥孔时常用
零件加工工艺的编制 课程作业 班级：数控1班 姓名： 学号： 、八— 刖言 机械制造工艺学课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。 机械制造技术基础课程设计，是以机械制造工艺及工艺装备为内容进行的设计。即以所选择的一个中等复杂程度的中小型机械零件为对象，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。 机械制造工艺学课程设计是作为未来从事机械制造技术工作的一次基本训练。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，我熟悉了有关标准和设计资料，学会使用有关手册和数据库。
1、能熟练运用机械制造工艺学课程中的基本理论以及在生产实践中学到的实践知识, 正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 2、提高结构设计能力。学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出 高效、省力、经济合理而能保证加工质量的夹具的能力。 3、学会使用手册、图表及数据库资料。掌握与本设计有关的各种资料的名称、出处, 能够做到熟练运用。 就我个人而言，我希望能通过这次课程设计锻炼自己分析问题、解决问题的能力，为今后所从事的工作打下基础。 由于本人能力有限，设计尚有许多不足之处，可请各位老师给予批评指正。 目录 前言 (1) 零件的工艺分析 (4) 1.1花键轴介绍 (4) 1.2零件的工艺分析 (5) 1.3技术要求 (5) 第2节选择毛坯、确定毛坯尺寸、设计毛坯图 (6) 2.1毛坯选择 (6) 2.2毛坯的确定 (6)
1、目的 本文件规定了公司产品生产过程中对新品首件检验、批首件检验的要求及管理规定，以利于整批产品加工得到满足顾客的要求。 2 主题内容和适用范围 本文件规定了公司在生产过程中对新品的首件检验、批首件检验的要求及工作程序。 本规定适用于公司在生产过程中对新品的首件检验、批首件检验的控制。 3 职责 3．1生产部门负责组织安排首件检验工作。 3．2未经新品首件、批首件检验或首件检验不合格，而擅自生产产品，由此引起的质量事故，由直接责任者负责。 3．3检验员、生产线负责人对首件检验的正确性负责。 3．4 对首件确认工作未完成，检验员开始出具质量凭证，造成的质量事故，责任由检验员负责。 4 控制要求 4．1 对生产部门首次连续性生产的第一个完工的半成品和成品，必须经过首件检验和确认。4．2 对于常规生产产品，须按批次进行首件检验。 4．3由于设备、工艺等原因造成的停机，停机再开机时要进行首件检验和确认。 4. 4 产品材料、规格变更后投入生产时要进行首件检验和确认。 4．5新品首件检验时，应由生产单位负责通知检验有关人员，按现行有效的图纸、清单（或顾客提供的样件）、工艺文件进行，检验员填写检验记录，检验合格后在首件卡上签字，并将卡片挂在首件产品上做好首件标记；首件检验不合格应立即退回，重做首件，并做好记录。未经首件检验合格的产品不得进行验收。 4．6 首件作为批量生产的样件，由生产部门负责保留到全批生产结束后才能最后送交。 4．7首件检验中应检查产品生产过程所用的所有原辅材料必须与规定相符。 5工作程序 5．1 在首件制作过程中，生产线负责人、检验人员应到生产现场监督检查实际生产者按生产工艺流程，根据现行有效的生产工艺文件自行完成首件，并对每一生产工序进行监督检查，发现问题及时予以纠正解决。 5．2 常规生产产品及停机再开机生产的产品首件生产必须完成所有生产工序，经生产者检验合格在首件牌上签字后再交由检验人员等进行首件检验。首件检验时，检验员应会同生产线负责人按现行有效的图纸、清单（或顾客提供的样件）、工艺文件、产品要求进行检验，合格后在首
机械零件加工工艺过程的基本知识 在制造生产过程中，由于零件的要求和生产条件等不同，其制造工艺方案也不相同。相同的零件采用不同的工艺方案生产时，其生产效率、经济效益也是不相同的。在确保零件质量的前提下，拟定具有良好的综合技术经济效益、合理可行的工艺方案的过程称为零件的工艺过程设计。 一、生产过程和工艺过程 1.生产过程 由设计图纸变为产品，要经过一系列的制造过程。通常将原材料或半成品转变成为产品所经过的全部过程称作生产过程。生产过程通常包括: (1)技术准备过程包括产品投产前的市场调查、预测、新产品鉴定、工艺设计、标准化审查等。 (2) 或工艺过程指直接改变原材料半成品的尺寸、形状、表面的相互位置、表面粗糙度或性能，使之成为成品的过程。例如液态成形、塑变成形、焊接、粉末成形、切削加工、热处理、表面处理、装配等，都属于工艺过程。 将合理的工艺过程编写成用以指导生产的技术文件，这份技术文件称作工艺规程。 (3)辅助生产过程指为了保证基本生产过程的正常进行所必须的辅助生产活动。 (4)生产服务过程指原材料的组织、运输、保管、储存、供应及产品包装、销售等过程。 2.工艺过程的组成 零件的切削加工工艺过程由许多工序组合而成，每个工序又由工位、工步、走刀和安装组成。 (1)工序指在一台机床上或在同一个工作地点对一个或一组工件连续完成的那部分工艺过程。划分工序的依据是工作地点是否变化和工作是否连续。 图2-1所示阶梯轴的加工工艺过程见表2-1。
表2一1工序的划分，是由一个人在一台车床上连续完成车两端面、钻两顶尖孔后，便换一个工件加工，重复以上内容，则这部分工艺过程为一个工序。该人又在同一台车床上连续完成粗车各外圆、半精车各外圆、倒角后，便换一个工件加工，重复以上内容，则这部分工艺过程又为一个工序。如果是由一个人在一台车床上连续完成车两端面、钻两顶尖孔、粗车各外圆、半精车各外圆、倒角后再换第二个工件重复这些内容，则这部分工艺过程是一个工序，而不是两个工序。 (2)工步指在一个工序中，当工件的加工表面、切削刀具和切削用量中的转速与进给量均保持不变时所完成的那部分工序。加工表面较多的工序，可分为若干工步。工步是构成工序的基本单元。 (3)走刀刀具从被加工表面每切去一层余量，就称作一次走刀。待切除的余量太大而不可能或不适合一次切下时，可分成几次切削完成。 4)安装工件经一次装夹(定位和夹紧)后所完成的那部分工序称为安装。 (5)工位相对刀具或设备的固定部分，工件所占有的每一个加工位置称为工位。多数情况下，一个工序中工件仅安装一次，有时也可能安装多次。如图2-1所示阶梯轴，在0号工序中一般需两次安装，夹住一端车另一端，然后调头。调头后又形成一个新的工位。 第二节基准与定位 零件的各种不同的形状，是由许多表面以各种不同的组合形式构成的，各表面之间有一定的尺寸和相互位置要求。基准是确定零件(或部件)上某些点、线、面的位置时所依据的点、线、面，即基准是零件本身上的或者与零件有关的面、线或点，根据这些面、线或点来确定零件上的另一些面、线或点的位置。 按其作用的不同，基准可分为设计基准和工艺基准，工艺基准又可分
零件加工工艺流程_零件加工工序过程 内容来源网络，由深圳机械展收集整理！ 零件加工工艺过程的基本知识 在制造生产过程中，由于零件的要求和生产条件等不同，其制造工艺方案也不相同。相同的零件采用不同的工艺方案生产时，其生产效率、经济效益也是不相同的。在确保零件质量的前提下，拟定具有良好的综合技术经济效益、合理可行的工艺方案的过程称为零件的工艺过程设计。 一、生产过程和工艺过程 1. 生产过程 由设计图纸变为产品，要经过一系列的制造过程。通常将原材料或半成品转变成为产品所经过的全部过程称作生产过程。生产过程通常包括: (1)技术准备过程包括产品投产前的市场调查、预测、新产品鉴定、工艺设计、审查等。 (2) 或工艺过程指直接改变原材料半成品的尺寸、形状、表面的相互位置、表面粗糙度或性能，使之成为成品的过程。例如液态成形、塑变成形、焊接、粉末成形、切削加工、热处理、表面处理、装配等，都属于工艺过程。将合理的工艺过程编写成用以指导生产的技术文件，这份技术文件称作工艺规程。 (3)辅助生产过程指为了基本生产过程的正常进行所必须的辅助生产活动。 (4)生产服务过程指原材料的组织、运输、保管、储存、供应及产品包装、销售等过程。 2. 工艺过程的组成 零件的切削加工工艺过程由许多工序组合而成，每个工序又由工位、工步、走刀和安装组成。 (1)工序指在一台机床上或在同一个工作地点对一个或一组工件连续完成的那部分工艺过程。划分工序的依据是工作地点是否变化和工作是否连续。 图2-1所示阶梯轴的加工工艺过程见表2-1 。 表2一1工序的划分，是由一个人在一台车床上连续完成车两端面、钻两顶尖孔后，便换一个工件加工，重复以上内容，则这部分工艺过程为一个工序。该人又在同一台车床上连续完成粗车各外圆、半精车各外圆、倒角后，便换一个工件加工，重复以上内容，则这部分工艺过程又为一个工序。如果是由一个人在一台车床上连续完成车两端面、钻两顶尖孔、粗车各外圆、半精
