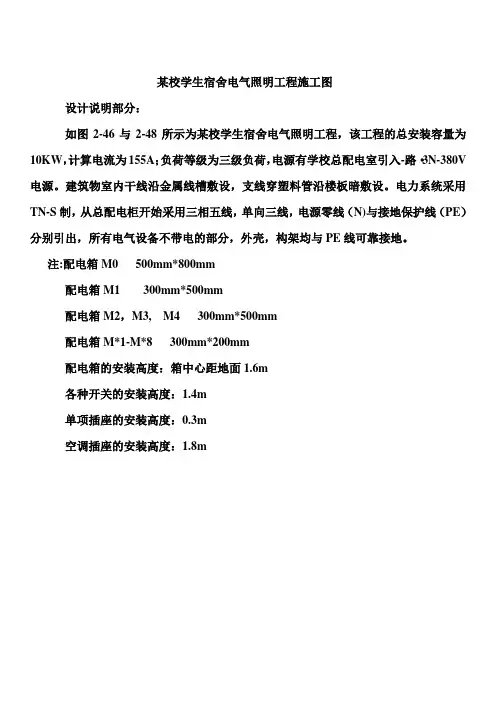

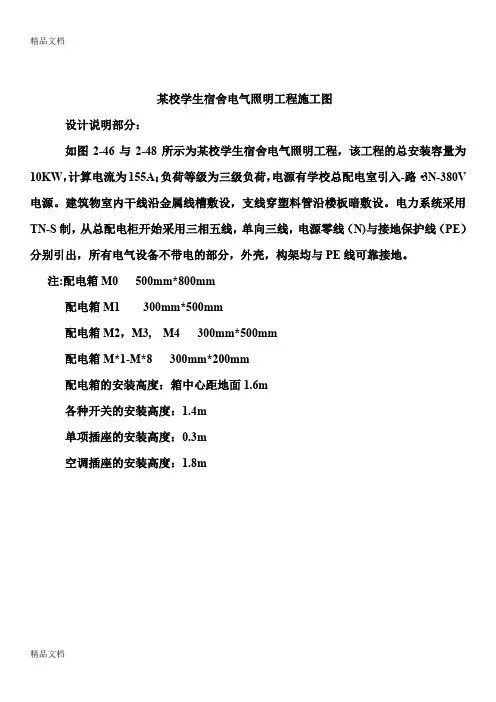

某校学生宿舍电气照明工程施工图
设计说明部分：
如图2-46与2-48所示为某校学生宿舍电气照明工程，该工程的总安装容量为10KW，计算电流为155A；负荷等级为三级负荷，电源有学校总配电室引入-路·3N-380V 电源。建筑物室内干线沿金属线槽敷设，支线穿塑料管沿楼板暗敷设。电力系统采用TN-S制，从总配电柜开始采用三相五线，单向三线，电源零线（N)与接地保护线（PE）分别引出，所有电气设备不带电的部分，外壳，构架均与PE线可靠接地。
注:配电箱M0 500mm*800mm
配电箱M1 300mm*500mm
配电箱M2，M3, M4 300mm*500mm
配电箱M*1-M*8 300mm*200mm
配电箱的安装高度：箱中心距地面1.6m
各种开关的安装高度：1.4m
单项插座的安装高度：0.3m
空调插座的安装高度：1.8m
电气识图
电气总平面图：表示变电所，线路走向（架空或埋缆），电杆，进户线，路灯等内容的平面布置图。
电气平面图（主要图纸，平面布置）：表示配电表盘，电线走向，灯具电器，用电设备，电气装置等在平面上的位置，同事标注其线规线数，设备型号，安装方式及标高等内容，分为电气照明平面图，动力平面图，弱电平面图，防雷平面图等。多层建筑应该每层有一张平面图，相同不知可以用一张“标准层”代替，照明，动力等应分别出图。
电气系统图（表示各楼层，上下关系）：由图例，符号，线路组成的网络连接示意图，可以表示电源引入线，干线和直线的线型和线规，相数及线路编号，设备型号及容量等内容。有电力照明和动力系统之分。
电气详图：一般包括盘面布置和安装详图两部分。盘面布置图指设计尺寸盘面上的闸刀，电度表，接线柱等安装位置（尺寸与元件位置）；安装详图指电器元件的安装做法大样图（元件的具体做法）。
电气安装施工图
1.核对图纸数量，找出涉及到的标准图。
2.阅读施工说明，了解材料表内容及电气设备型号含义。
3.从总平面图上，分析电源进线。
4.由电气平面图上，识读电气设备布置，线路编号及走向，导线规格，根数及敷设方式。
5.查看系统图或原理图，对照平面图，分析上下，内外，干支线的关系，明确配电箱
包含的电气元件内容。
6.对照详图，标准图，了解施工做法。
管道识图
管道平面图反应卫生器具，管道及其附件相当于房屋的平面位置；管道系统图反应给水管网上下层之间，前后，左右之间的空间走向，各管段的管径，坡度和标高，以及各种附件在管道上的连接情况。
给水施工图（由下到上，由干到支）
1．给水平面图的识图技巧：
首先应清楚各层平面，即搞清楚各层平面中哪些房间布置有卫生器具，是否有管道通过，它们是如火如何布置的，这些房间的楼地面标高是多少。
（1）.底层给水管道平面图：先看引入管位置，数量及编号，进入后是怎样分支的（与立管的连接情况），再看每层的立管位置及数量大小。
（2.）由底层依次往上层看，每层进入室内后是怎样分支的（与立管的连接情况），再看每层的立管位置及数量大小。
给水系统图的识图技巧：（给水枝干管都在楼层标高以上）
（1）.首先从引入管开始，沿水流方向（由下到上）识读，每层进入室内后是怎样分支的（与立管的连接情况）。
（2）.弄清每段管道的管径及不同管径的管道的分界点。
排水施工图
（由上往下，由支到干，由干到立，由立到出）
2.排水平面图的识图技巧：
看室内排水平面图，首先应根据排水系统编号，从用水设备开始，沿排水的水流方向（由上层到底层）顺次读图，即用水器具---排水支管--立管---横干管--排出管--室外检查井。
建筑排水系统一般以每个承接排水管的检查井为一个系统（看底层平面图来识别）。
（1）.首先看房屋内部排水器具（大便器，洗脸盆等）的布置（位置，数量）及室内外标高等情况。
（2).看排水系统管道布置图时，应将各层平面图对应着看，首先看顶层排水平面图，有上）层往下层看，每层都先看立管（位置，数量，编号），再看卫生器具的横支管是怎样接入各立管的。
排水系统图的识图技巧：（排水枝干管都在楼层标高以下）
看室内排水系统图，首先应根据排水系统编号，从用水设备开始，沿排水的水流方向（由上层到底层）顺次读图，即用水器具---排水横支管--立管---排出管--室外检查井。
建筑排水系统一般以每个承接排水管的检查井为一个系统（看系统图来识别）。
（1）.首先看房屋内部排水器具（大便器，洗脸盆等）的符号，判断各符号代表的器具（位置，数量）及室内外标高等情况。
（2）.看排水系统管道布置图时，应将各层平面图对应着看，首先看顶层排水平面图，有上层往下层看，每层都先看立管（位置，数量，编号），再看立管上的检查口，清扫口等，最后再看卫生器具的横支管是怎样接入各立管的（一般排水横管管径的大小随排水接入的废水器具的数量的增加而变大）。
