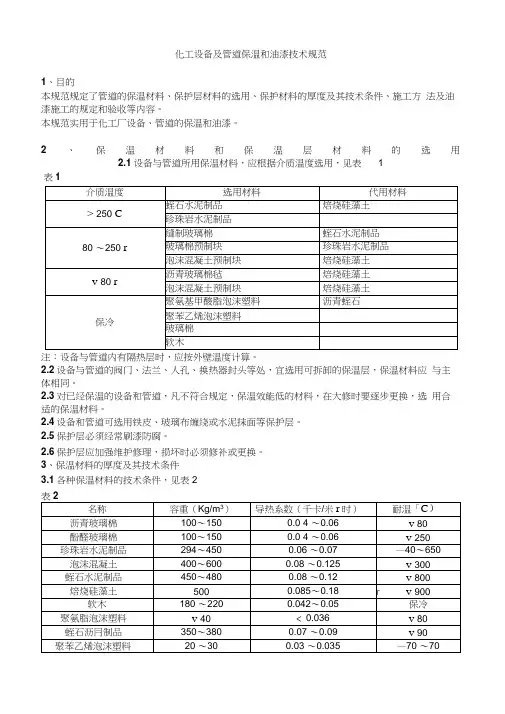

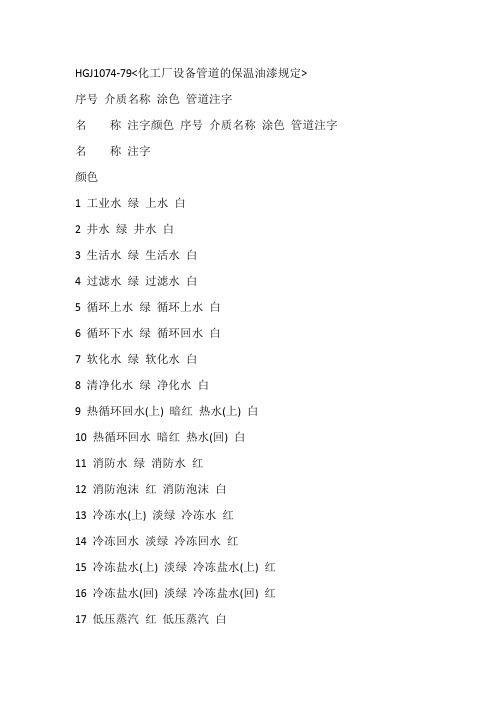

化工设备及管道保温和油漆技术规范
1、目的
本规范规定了管道的保温材料、保护层材料的选用、保护材料的厚度及其技术条件、施工方法及油漆施工的规定和验收等内容。
本规范实用于化工厂设备、管道的保温和油漆。
2、保温材料和保温层材料的选用
2.1设备与管道所用保温材料，应根据介质温度选用，见表1
2.2设备与管道的阀门、法兰、人孔、换热器封头等处，宜选用可拆卸的保温层，保温材料应与主体相同。
2.3对已经保温的设备和管道，凡不符合规定，保温效能低的材料，在大修时要逐步更换，选用合适的保温材料。
2.4设备和管道可选用铁皮、玻璃布缠绕或水泥抹面等保护层。
2.5保护层必须经常刷漆防腐。
2.6保护层应加强维护修理，损坏时必须修补或更换。
3、保温材料的厚度及其技术条件
3.1各种保温材料的技术条件，见表2
3.2各种保温材料的经济厚度见表3，4，5，6。
具有下列工况之一的绝热工程必须进行检修： 2.1设备、管道的保温外表面散热损失超过附录A表A1或表A2数值的1.2倍。 2.2设备、管道及其附件的保温外表面局部温度超过设计温度30℃。 2.3保护层破损或者出现漏雨、渗水现象。 2.4金属保护层的表面防腐涂层或者玻璃布保护层上的漆膜明显脱落。 2.5设备及管道保冷，其保冷层表面出现结霜或结露现象。 2.6绝热系统中的支、吊架等部件破损或严重错位。 3检修与质量标准 3.1检修前的准备 3.1.1备齐必要的图纸资料。 3.1.2检查材料质量是否符合技术要求，并具有产品出厂合格证，必要时抽样检测。 3.1.3设备及管道绝热施工必须在试压、除垢、除锈、涂漆、固定等工序合格后方能进行。3.1.4根据施工环境做好人身安全保护工作，使之符合国家有关规定。 3.2材料性能与选用 3.2.1绝热层 3.2.1.1保温材料 a.在平均温度小于等于623K(350℃)时，保温材料导热系数值不得大于 0.12W/（m·K）[0.103kcal/m·h·℃]，并有明确的随温度变化的导热系统方程式或图表 供用户计算。 对于松散或可压缩的保温材料及其制品，应有在使用密度下的导热系数方程式或图表 供用户计算。 b.保温材料密度不得大于350kg/m3。 c.除软质、半硬质、散装材料外，硬质无机成型制品的抗压强度不应小于0.3MPa， 有机成型制品的抗压强度不应小于0.2MPa。 d.保温材料的允许使用温度必须高于正常操作时的介质最高温度。 e.绝热材料的产品说明宜注明不燃性和自熄性、含水率、吸湿率、热膨胀系数、收缩率、抗折强度、环保安全性能、腐蚀性及耐腐蚀性等性能。 f.绝热材料应化学性能稳定，对金属不得有腐蚀作用。当用在奥氏体不锈钢设备或管 道上，其氯离子（Cl-）含量允许范围见图1。 g.纤维类绝热材料中大于等于0.5mm的渣球含量应为：矿渣棉小于10%；岩棉小于6%；玻璃棉小于0.4%。直径小于0.3mm的多孔性颗粒类绝热材料不宜使用。 3.2.1.2保冷材料
蒸汽管道保温标准 蒸汽保温管适用于输送压力2.5Mpa，温度350℃以下的蒸汽管道。针对输送介质的高压、高温特点，一般采用复合保温结构（无机保温层和有机保温层）进行保温;产品外护管以高密度聚乙烯（PE）外护管为主（也可按照要求采用钢管外护管）。 产品结构及材料性能 直埋预制蒸汽保温芯管和外护管为脱开结构。 （1）芯管：用于输送蒸汽的工作钢管。 芯管材料性能、外径尺寸、尺寸公差、最小壁厚符合相关国家或行业标准，芯管表面去除铁锈、油脂、水份等其它污染物。 （2）保护垫层：芯管与保温层之间防止因芯管位移而损伤无机保温层的夹层。芯管采用螺旋焊缝钢管、无机保温层为硬质材料时，设置保护垫层。保护垫层一般选用硅酸铝毡，密度≤192kg/m3,常温导热系数≤0.056w/(m?k);加热线收缩率≤4%。 （3）无机保温层：耐高温的无机绝热材料所制成的保温层。常温导热系数≤0.055w(m?k)根据不同结构可选用微孔硅酸钙（密度≤ 220kg/m3）、硅酸镁、岩棉（密度≥110kg/m3)，同时材料的含水率、耐温性、抗压强度等指标亦能满足相关要求。 （4）有机保温层：用有机绝热材料制成的保温层。采用聚氨酯硬质泡沫塑料，密度55-65kg/m3、抗压强度≥0.2MPa、常温导热系数≤0.027w/(m?k)、吸水率≤3%、适用温度≤140℃。
（5）外护管：保护保温层免受地下水侵蚀、支撑芯管并能承受一定压力的外防护层。依材料不同，一般分成钢外护管、高密度聚乙烯塑料外护管、玻璃纤维增强塑料外护管、复合外护管等。本产品一般采用高密度聚乙烯（PE）作为外护管，但是在高水位或地表水丰富的地区，必须采用钢外护管。钢外护管材料性能和公差尺寸，符合相关国家或行业标准。钢管外表面做抛丸除锈处理。 （6）防腐层：防止土壤腐蚀的保护层。本产品一般采用玻璃丝缠绕环氧树脂或特加强级环氧煤沥青防腐结构（三布四油）作为外钢管的防腐层。特殊情况下，可采用二层结构或三层结构的聚乙烯防腐层。必要时尽可辅以“阴极保护”措施。
设备及管道保温设计导则 本标准根据GB 4272的原则并遵照其第四章“保温设计”的规定编制的。 1 主题内容与适用范围 本标准规定了保温设计的基本原则、保温材料的选择、保温厚度的计算和确定、保温计算主要数据选取原则及保温结构。 本标准适用于一般热设备和管道。不适用于船舶、核能以及工业炉窑和锅炉的内衬等有特殊要求的装置设施。 施工中的临时设施、各种热工仪表系统的管道及伴热管道不受本标准的约束。 2 引用标准 GB 4132 绝热材料名词术语 GB 4272 设备及管道保温技术通则 GB 8174 设备及管道保温效果的测试与评价 3 保温设计的基本原则 保温设计应符合减少散热损失、节约能源、满足工艺要求、保持生产能力、提高经济效益、改善工作环境、防止烫伤等基本原则。 3.1具有下列情况之一的设备、管理、管件、阀门等（以下对管道、管件、阀门等统称为管道）必需保温。 3.1.1外表面温度大于323K（50℃）1]以及根据需要要求外表面温度小于或等于323K（50℃）的设备和管道。 注：1）指环境温度为298K(25℃)时的表面温度。
3.1.2介质凝固点高于环境温度的设备和管道。 3.2除防烫伤要求保温的部位外，具有下列情况之一的设备和管道可不保温； 3.2.1要求散热或必需裸露的设备和管道； 3.2.2要求及时发现泄漏的设备和管道上的连接法兰； 3.2.3要求经常监测，防止发生损坏的部位； 3.2.4工艺生产中排气、放空等布需要保温的设备和管道。 3.3表面温度超过333K（60℃）的不保温设备和管道，需要经常维护又无法采用其他措施防止烫伤的部位应在下列范围内设置防烫伤保温； 3.3.1距离地面或工作平台的高度小于2.1m； 3.3.2靠近操作平台距离小于0.75m。 4 保温材料选择 4.1保温材料制品应具有的主要技术性能； 4.1.1平均温度等于或小于623K（350℃）时，导热系数值不得大于0.12W(m·k)〔kcal/(m·h·℃)〕。并有明确的随温度变化的导热系数方程式或图表； 对于松散或可压缩的保温材料及其制品，应提供在使用密度下的导热系数方程式或图表； 4.1.2密度不大于400kg/m2； 4.1.3除软质、半硬质1]及散状材料外，硬质成型制品的抗压强度不应小于0.294Mpa)3kg/cm2)。
管道及设备保温施工作业指导书 一 .依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 二. 适用范围 本工艺标准适用于供采暖、生活用热水或蒸汽管道及设备的保温和给水排水管道的防结露保温。 三. 内容： 1. 施工准备 （1）主要材料： 预制瓦块：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。 管壳制器：有岩棉、矿渣棉、玻璃棉、硬聚氨脂泡沫塑料、聚苯乙烯泡沫塑料管壳等。 卷材：有聚苯乙烯泡沫塑料、岩棉等。 其它材料：有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。 保护壳材料有麻刀、白灰或石棉、水泥、麻刀；玻璃丝布、塑料布、浸沥青油的麻袋布、油毡、工业棉布、铝箔纸、铁皮等。 （2）保温材料的性能、规格应符合设计要求，并具有合格证。 （2）主要工机具： 机具：砂轮锯、电焊机。 工具：钢剪、布剪、手锤、剁子、弯钩、铁锹、灰桶、平抹子、圆弧抹子。 其它：钢卷尺、钢针、靠尺、楔形塞尺等。 （3）作业条件： 管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。
建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。 保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 温作业的灰泥保护壳，冬施时要有防冻措施。 2、操作工艺 （1）工艺流程： 预制瓦块： 散瓦→断镀锌钢丝→和灰→抹填充料→合瓦→钢丝绑扎→填缝→抹保护壳 管壳制品： 散管壳→合管壳→缠裹保护壳 缠裹保温 裁料→缠裹保温材料→包扎保护层 设备及箱罐钢丝网石棉灰保温 焊钩钉→刷油→绑扎钢丝网→抹石棉灰→抹保护层 （2）各种预制瓦块运至施工地点，在沿管线散瓦时必须确保瓦块的规格尺寸与管道的管径相配套。 （3）安装保温瓦块时，应将瓦块内侧抹5～10mm的石棉灰泥，作为填充料。瓦块的纵缝搭接应错开，横缝应朝上下。 （4）预制瓦块根据直径大小选用18号～20号镀锌钢丝进行绑扎，固定，绑扎接头不宜过长，并将接头插入瓦块内。 （5）预制瓦块绑扎完后，应用石棉灰泥将缝隙处填充，勾缝抹平。 （6）外抹石棉水泥保护壳（其配比石棉灰∶水泥=3∶7）按设计规定厚度抹平压光，设计无规定时，其厚度为10～15mm。 （7）立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5m，每层应少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部200mm处，托盘走私不大于保温层的厚度。 （8）管道附件的保温除寒冷地区室外架空管道及室内防结露保
1概述 上海赛科90万吨乙烯装置一标段共有管道114874m 其中管道保温、保冷总工程 量为内保温层5000用，选用材料主要为矿物棉及闭孔泡沫玻璃；外保护层100000吊， 所 选用材料为铝板、不锈钢平板。工程量较大，施工工艺相对复杂，尤其是保冷施工。本工程计划自2004年8月份开始施工，12月份结束。为顺利完成该工程，特编制本方案以指导施工。 2、编制依据及验收规范 2.1 ABB/SEI 的施工图纸 2.2 《保温材料及其应用一保热》(10856-L-212) ABB/SEI 标准 2.3 《保温材料及其应用一保冷》(10856-L-213) ABB/SEI 标准 2.4 《SD-00-TSC-PP-0010-A02保温材料和应用-热保温》赛科标准 2.5 《SD-00-TSC-PP-0010-A00保温材料和应用-冷保温》赛科标准 2.6 《工业设备和管道保温施工及验收规范》 (GBJ126-89) 中国标准 2.7 《工业设备和管道保温设计规范》(GB50264-97 中国标准 2.8 《石油化工设备和管道保温规范》(SH3010-2000 中国标准 2.9 《绝热用岩棉、矿渣棉及其制品》(GB/T11835-1998) 中国标准 3.0 关于管道和设备外保护层材料选用的补充规定SECCO 文件 3、施工前准备工作 3.1所有的管道保温必须在试压完毕之后进行，否则应预留出焊缝部位再保温。 3.2在进行保温施工前，所有的表面应该清理干净，清理掉松散的铁锈和剥离漆层、油污和 其它任何外来物质。不锈钢管道表面只能用不锈钢刷进行清理。 3.3在保温前进行的任何刷漆应该严格执行设计规范0-201 “刷漆材料及其应用要求”。 3.3 保温、保冷材料 3.3.1对于H、F、P、E、T应用的保温材料应该为矿物棉材料，腐蚀性和热油应用的保温材 料应该为泡沫玻璃，对于SP应用的保温材料为陶瓷纤维和矿物棉，对于R、D应用保温材料只能为泡沫玻璃。
管道及设备保温工程技术交底 玻璃棉属于玻璃纤维中的一个类别，是一种人造无机纤维。玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，是一种无机质纤维 . 具有成型好、体积密度小、热导率彽、保温绝热、吸音性能好、耐腐蚀、化学性能稳定。 离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。 离心玻璃棉管壳专门用于各类管道（包括：冷冻、热水、蒸汽）系统的保温，能在-4℃-454℃的环境温度下正常工作，外露、隐蔽均可。 由于这种材料的管套具有防水、防腐、不发霉、不生虫的特性，因此能有效地阻止冷凝，防止管道冻结，被大量用于民用建筑，供热管道，空调，制冷设备的保温。绝热，节能效果可提高15-30% 在体育馆、车间等大空间内，为了吸声降噪，常常使用以离心玻璃棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充离心玻璃棉，表面使用透声面层包裹。由于吸声体有多个表面吸声，吸声效率很高。 在道路隔声屏障中，为了防止噪声反射，需要在面向车辆一侧采取吸声措施，往往也使用离心玻璃棉作为填充材料、面层为穿孔金属板的
屏障板。为了防止玻璃棉在室外吸水受潮，有时会使用PVC或塑料薄膜包裹。 本工程施工图设计及现场设计变更的要求保温材料为： 1.1 采暖供回水干管及立管均保温，管道保温材料为玻璃棉管壳，厚 度为30MM。 1.2 屋面上的循环冷却水管道、生活热水系统供回干管均采用保温， 管道保温的材料为岩棉材料。其中≥DN100管道应采用保温厚度 为40MM材料，DN80---DN40之间的管道应采用保温厚度为35MM 的材料，DN32---DN15之间的管道应采用的保温厚度为30MM. 1.3 生活给水系统的干管及立管均采用防结露措施，管道的保温材料 为橡塑材料，厚度为20MM。热交换器采用硬聚氨脂泡沫塑料保温， 保温厚度见03S401。 1.4 根据甲方要求5、20、21、24、31层公共走道引板顶布局的冷热 水及采暖管道全部采用橡塑材料，厚度为20MM. 2 施工准备 2.1 材料要求： 2.1.1像塑管壳、岩棉管壳、玻璃棉管壳保温材料的性能、规格应符合设计要求，并具有合格证。 一般常用的材料有： 2.1.1.1管壳制品：有岩棉、玻璃棉、橡塑、铝箔玻璃布等。 2.1.1.2其它材料：像塑材料专用胶水、胶带，岩棉及玻璃棉材料的专用铝箔胶带等。
工业设备及管道绝热工程施工及验收规范 GBJ 126-89 施行日期：1990年1月1日 关于发布国家标准《工业设备及管道绝热工程施工及验收规范》的通知 （89）建标字第151号 根据原国家计委计标［1984］10号文的要求，由化学工业部会同有关部门编制的《工业设备及管道绝热工程施工及验收规范》，已经有关部门会审，现批准《工业设备及管道绝热工程施工及验收规范》GBJ 126—89为国家标准，自1990年1月起施行。 本规范由化学工业部管理，具体解释等工作由化学工业部施工技术研究所负责。出版发行由中国计划出版社负责。 中华人民共和国建设部 1989年3月27日 第一章总则 第1.0.1条为了贯彻国家的节能政策，提高绝热工程施工工艺水平，保证施工质量，减少工艺设备、管道及其附件的能量损失，改善劳动条件，提高经济效益，特制订本规范。 第1.0.2条本规范适用于工业设备及管道内介质温度范围为大于等于负196℃、小于等于正850℃的外部绝热工程的施工及验收。 本规范不适用于核动力、航空、航天工业的设备及管道、埋地长输管道的绝热工程和工业炉窑的炉墙隔热工程。 第1.0.3条工业设备及管道绝热工程的施工，必须按设计文件及本规范的规定执行。当需要修改设计、材料代用时，或采用新材料，必须经原设计单位同意。 第1.0.4条工业设备及管道绝热工程的施工，应具备下列条件后，方可开工。 一、设计文件及有关技术文件齐全，施工图纸已经会审； 二、施工组织设计或施工方案业已批准，技术交底和施工人员的技术培训已经完成。 第1.0.5条绝热工程的施工，除应执行本规范外，尚应符合现行国家有关标准、规
范的规定。 第二章材料 第一节质量要求 第2.1.1条绝热层材料的质量，应符合下列规定： 一、绝热层材料应有随温度变化的导热系数方程式或图表。当用于作保温层的绝热材料及其制品,其平均温度小于等于623K（350℃）时、导热系数值不得大于0.12W/（m·K）［0.103kcal/（m·h·℃］；当用于作保冷层的绝热材料及其制品，其平均温度小于30 0K（27℃）时，导热系数值不得大于0.064W/（m·K）［0.055kcal/（m·h·℃）］。 二、用于保温的绝热材料及其制品，其容重不得大于400kg/m3；用于保冷的绝热材料及其制品，其容重不得大于220kg/m3。 三、用于保温的硬质绝热制品，其抗压强度不得小于0.4MPa（4kgf/cm2）；用于保冷的硬质绝热制品，其抗压强度不得小于0.15MPa（1.5kgf/cm2）。 四、绝热材料及其制品应具有耐燃性能、膨胀性能和防潮性能的数据或说明书，并应符合使用要求。 五、绝热材料及其制品的化学性能应稳定，对金属不得有腐蚀作用。当用在奥氏体不锈钢设备或管道上时，其氯离子含量指标应符合图2.1.1的允许范围，也可按下式进行验证： 六、用于充填结构的散装绝热材料，不得混有杂物及尘土。纤维类绝热材料中大于或等于0.5mm的渣球含量应为：矿渣棉小于10%，岩棉小于6%，玻璃棉小于0.4%。直径小于0.3mm的多孔性颗粒类绝热材料，不宜使用。 第2.1.2条防潮层材料的质量，应符合下列规定： 一、必须具有良好的防水、防湿性能。 二、应能耐大气腐蚀及生物侵袭，不得发生虫蛀、霉变等现象。 三、不得对其它材料产生腐蚀或溶解作用。
管道及保温施工标准于范围 1 范围 本工艺标准适用于供采暖、生活用热水或蒸汽管道及设备的保温和给水排水管道的防结露保温。 2 施工准备 2.1 材料要求： 2.1.1 保温材料的性能、规格应符合设计要求，并具有合格证。 一般常用的材料有： 2.1.1.1 预制瓦块：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。 2.1.1.2 管壳制品：有岩棉、矿渣棉、玻璃棉、硬聚氨脂泡沫塑料、聚苯乙烯泡沫塑料管壳等。 2.1.1.3 卷材：有聚苯乙烯泡沫塑料、岩棉等。 2.1.1.4 其它材料：有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。 2.1.2 保护壳材料有麻刀、白灰或石棉、水泥、麻刀；玻璃丝布、塑料布、浸沥青油的麻袋布、油毡、工业棉布、铝箔纸、铁皮等。 2.2 主要机具： 2.2.1 机具：砂轮锯、电焊机。 2.2.2 工具：钢筋、布剪、手锤、剁子、弯钩、铁锹、灰
桶、平抹子、圆弧抹子。 2.2.3 其它：钢卷尺、钢针、靠尺、楔形塞尺等。 2.3 作业条件： 2.3.1 管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。 2.3.2 建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成隐检合格后，土建才能最后封闭，严禁颠倒工序施工。 2.3.3 保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 2.3.4 湿作业的灰泥保护壳，冬施时要有防冻措施。 3 操作工艺 3.1 工艺流程： 3.1.1 预制瓦块： 散瓦→断镀锌钢丝→和灰→抹填充料→合瓦→钢丝绑扎→填缝→抹保护壳 3.1.2 管壳制品： 散管壳→合管壳→缠裹保护壳 3.1.3 缠裹保温： 裁料→缠裹保温材料→包扎保护层 3.1.4 设备及箱罐钢丝网石棉灰保温
word 目录 一.适用范围 二.编制依据 三.施工组织设计及施工准备 四.主要施工工艺和方法 五.质量保证措施及要求 六.质量管理机构 七.职业安全卫生管理措施及要求 八.文明施工保证措施
word 一、适用范围 本方案适用于中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程项目,5#锅炉设备、烟道、风道及汽水管道的保温工程。 二、编制依据 1.标准采用 1.1《火力发电厂保温油漆设计规程》DL/T5027-2007 1.2《工业设备及管道绝热工程施工及验收规范》 1.3《工业设备及管道绝热工程质量检验评定标准》 1.4《火力发电厂热力设备和管道保温材料技术条件与方法》 1.5《电力建设施工质量验收及评价规程》DL/T5210.2—2009 2.保温材料的选用： 2.1Φ14×2 的供、回水取样管道采用硅酸铝纤维绳保温； 2.2其余汽水管道采用岩棉管壳保温； 2.3 锅炉烟道及设备采用岩棉板保温材料。 2.4一、二次热风管道采用岩棉缝毡保温。 3．保温材料的性能： 4.保护层材料 4.1保护层材料选用 设备金属保护层选用0.5mm厚压型镀锌板，汽水管道保温保护层采用0.5mm厚镀锌板，Φ14×2的供、回水取样管道保护层采用0.5mm厚镀锌板，烟风道的金属保护层采用压型板。 5.保温结构 5.1保温结构由保温层和保护层组成，保温结构的部件设计按《管道及设备保温》（98R418）选用。 5.2保温施工技术要求 5.2.1管道保温应在管道水压试验合格后进行，保温设备和管道表面应除去锈垢、油污，保持干燥，介质温度为120℃以下的设备及管道保温应在刷涂防锈漆后进行。 5.2.2主保温层要求平整、连续、有足够的机械强度，接缝严密，如有间隙或缺陷则以硅酸铝纤维嵌塞，同时保温结构应防火、防水，整齐美观。 5.2.3设备、直管道等无需检修的部位采用固定式保温结构；管道流量测量装置、阀门、法兰、堵板等需拆卸部位采用可拆卸式保温结构。 5.2.4保温厚度≥80mm或设备、管道外壁温度高于300℃，保温层外包金属保护层时，应分层敷设保温层，每层厚度大致相等，最小为25mm，内外层接缝应彼此错开，层间和缝间不得有空穴，如有间隙或缺陷则以硅酸铝纤维嵌塞。 5.2.5安全阀后对空排气管道保温层应采取加固措施。
设备管道保温规范 一、具有下列情况之一者的设备和管道（含管子、管件、阀门等）必须保温。 1)、外表面温度大于50℃； 2)、表面温度不大于50℃，但工艺需要保温的管道； 3)、介质凝固点或冰点高于环境温度的管道 二、具有下列情况之一的设备或管道可不保温： 1)、要求散热或必须裸露的管道； 2)、要求及时发现泄漏的管道法兰； 3)、内部有绝热，耐磨衬里的管道； 4)、须经常监视或测量以防止发生损坏的部位； 5)、工艺生产中的排气、放空等不需要保温的管道。 三、防烫伤保温 表面温度超过60℃但工艺要求不保温设备或管道，需要经常维护又无法采用其它措施防止烫伤的部位，应在下列范围内设置防烫伤保温： 1)、距地面或操作平台面高以内； 2)、距操作面小于。 四、具有下列情况之一的管道必须保冷： 1)、需减少冷介质在生产或输送过程中的温升或气化的管道； 2)、需减少冷介质在生产或输送过程中的冷量损失的管道； 3)、需防止在环境温度下，表面凝露的管道 五、保温前具备的条件
1）、管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2）、建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。 3）、保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 （一）、保温层材料的选择 1、保温工程所用材料及其制品，必须具备产品质量证明书或出厂合格证，其规格、性能必须符合设计要求。 2、保温材料的选择应根据管道介质温度、管道材质及所处环境选择。 3、选择不同材质的保温材料，保温厚度应符合设计规范的要求。 表格 1
一、具有下列情况之一者的设备和管道（含管子、管件、阀门等）必须保温。 1)、外表面温度大于50℃； 2)、表面温度不大于50℃，但工艺需要保温的管道； 3)、介质凝固点或冰点高于环境温度的管道 二、具有下列情况之一的设备或管道可不保温： 1)、要求散热或必须裸露的管道； 2)、要求及时发现泄漏的管道法兰； 3)、内部有绝热，耐磨衬里的管道； 4)、须经常监视或测量以防止发生损坏的部位； 5)、工艺生产中的排气、放空等不需要保温的管道。 三、防烫伤保温 表面温度超过60℃但工艺要求不保温设备或管道，需要经常维护又无法采用其它措施防止烫伤的部位，应在下列范围内设置防烫伤保温： 1)、距地面或操作平台面高以内； 2)、距操作面小于。 四、具有下列情况之一的管道必须保冷： 1)、需减少冷介质在生产或输送过程中的温升或气化的管道； 2)、需减少冷介质在生产或输送过程中的冷量损失的管道； 3)、需防止在环境温度下，表面凝露的管道 五、保温前具备的条件 1）、管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保
温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2）、建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。 3）、保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 （一）、保温层材料的选择 1、保温工程所用材料及其制品，必须具备产品质量证明书或出厂合格证，其规格、性能必须符合设计要求。 2、保温材料的选择应根据管道介质温度、管道材质及所处环境选择。 3、选择不同材质的保温材料，保温厚度应符合设计规范的要求。 表格 1
1 总则 1.1 适用范围 本规程适用于化工企业设备与管道保温的维护与检修。 1.2 结构组成 设备与管道保温其结构包括保温结构与保冷结构。 保温结构一般由保温层（绝热层）和保护层组成。处于室外、地下及潮湿条件下的保温结构应加设防潮层。 保冷结构一般由防锈层、保冷层（绝热层）、防潮层和保护层组成。 2 完好标准 2.1 保温结构 2.1.1 保温结构完整，内部各层均匀一致，搭接严密，无空缺，无变形等现象。 2.1.2 防锈层完整，封闭严密，无破损，无腐蚀。 2.1.3 绝热层完整均匀，无缺损、变形、吸潮、松脱、变质和接缝脱节等现象，紧固合理松紧适度。 2.1.4 防潮层严密，完整，无开裂、破损和透水等现象。 2.1.5 保护层完整牢固，均匀一致，无脱落、透水、开裂、翻边、起皮和破损现象，并无明显凹凸现象和变形。 2.1.6 保温结构表面色泽均匀，无腐蚀，横平竖直，整齐美观。防腐涂色符合HGJ010043－91《管道涂色》的要求。 2.2 保温效能 2.2.1 设备与管道的保温效果应满足工艺要求或设计要求。 2.2.2 保温结构的表面温度应符合下列要求： a 当环境温度不超过25℃时，其表面温度不超过50℃； b 当环境温度大于25℃时，其表面温度不超过环境温度与25℃之和。 保冷结构的表面温度应高于设计采用的当地露点温度1～2℃。 2.2.3 散热损失应不超过 GB4272—84《设备及管道保温技术通则》规定的最大热损失的允许值。 2.3 档案资料 2.3.1 档案资料齐全完整。 档案资料包括：保温结构的原始竣工档案资料；使用过程中保温结构变更的档案资料；历次设备及管道保温绝热效果的测试评价资料；重要设备及管道保温大修记录；新材料、新工艺、新结构保温的应用记录。 2.3.2 档案资料应填写及时、清楚、工整。 3 维护与检查 3.1 日常维护检查 3.1.1 保温结构要完整，不得损伤破坏，不得对保温结构踩、踏、敲、打。确因工作需要损伤的保温结构要及时恢复。 3.1.2 保温结构的宏观检查应重点检查以下部位。 膨胀节、伸缩缝部位。 管道及设备的支架部位； 保温的起点与终点部位，平面弯曲与拐角部位； 容易踩踏和损坏的部位。 3.1.3 保护层的外观检查应重点检查以下现象： a 玻璃布包缠层：松弛、开缝、封头脱开、涂料油漆失效、变色、失去光泽、透湿等；
设备，管道保温规程 目录 1 总则....................................................................... 1.1 适用范围............................................................. 1.2 结构组成............................................................. 2 完好标准................................................................... 2.1 保温结构............................................................. 2.2 保温效能............................................................. 2.3 档案资料............................................................. 3 维护与检查................................................................. 3.1 日常维护检查......................................................... 3.2 定期检查............................................................. 4 检修周期与内容............................................................. 4.1 检修周期............................................................. 4.2 检修内容............................................................. 5 检修方法与质量要求........................................................ 5.1 一般规定............................................................ 5.2 绝热层............................................................... 5.3 防锈层与防潮层....................................................... 5.4 保护层............................................................... 5.5 质量要求............................................................. 6 检修工程验收............................................................... 6.1 中间验收............................................................. 6.2 总体验收............................................................. 7 维护检修安全注意事项....................................................... 7.1 维护与检查安全注意事项............................................... 7.2 检修安全注意事项..................................................... 1 总则 1.1 适用范围 本规程适用于企业设备与管道保温的维护与检修。
施工合同 甲方：河北序能生物技术有限公司 乙方：陈明 为明确甲、乙双方各自的权利、义务，根据《中华人民共和国合同法》和《中华人民共和国建筑法》及其他有关规定，经甲乙双方共同协商，就甲方中试防腐保温工程施工达成如下协议，以资共同遵守。 一、工程名称： 新建中试车间设备及管道保温工程 二、工程地点： 序能化工厂内 三、工程项目： 车间内装置、设备及管道保温 四、施工形式： 包工包料 五、施工工期： 2015年3月11日-2015年5月10日，工期60天。 六、施工要求： 按甲方提供的保温施工要求及技术交底执行，同现场技术人员及时沟通施工做法。 七、工程单价：（单位：元/m2、元/m综合单价）
八、工程总价： 依据报价单结合现场实收工程量计算该工程总价为
464216元（附工程量结算表一份），按双方施工前协商下浮5%的工程款：23210元。乙方在施工过程中，用了甲方保温材料合款1000元在工程款中扣除。扣除后工程款为440000元【肆拾肆万元整】。 九、工程付款 该项工程完工后甲方组织验收，验收合格后，按工程结算单总额开具税票给予付清全部工程款。 十、双方责任： 甲方责任 1、提供施工场地。 2、甲方协调乙方在施工现场的施工用电。 3、甲方协助乙方做好现场协调工作，保证正常施工秩序。 乙方责任： 1、严格按照甲方要求进行施工，不得随意更改，若出现质量事故其责任及经济损失一切由乙方负责。 2、乙方必须编制切实可行的施工技术措施，质量保证措施和安全技术措施。 3、乙方在施工期间，做好安全生产、文明施工，尊重甲方技术人员并处理好与各相关部门的关系。 4、乙方须按甲方要求签订安全施工合同。 5、甲方拨付工程款之前，及时提供工程款税务发票。 十一、质量验收： 1、乙方在施工过程中，严格按照有关规范、标准和甲方现场工作人员的要求进行施工，确保工程质量达到标准要求，如未达到标准，甲方有权要求乙方返工，直至符合标准，返工发生的费用及由此延误工期由乙方自行承担。 2、乙方在施工过程中，无条件服从甲方的质量检查，凡具备条件的工序和部位，均按质检规定书面报请甲方进行中间验收，甲方在24小时内到现场进行验收，验收合格后，方可进行下一道工序施工。因乙方之外的下道工序造成的质量损坏，由责任方承担。 十二、安全管理： 1、乙方必须认真贯彻国家的有关安全生产法规，牢固树
SGBZ-0812 制冷管道保温施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《通风与空调工程施工质量验收规范》 GB50243-2002 1、范围 本工艺标准适用于空调系统中制冷管道的保温工程。 2、施工准备 2.1材料及主要机具： 2.1.1保温材料应符合设计规定并具有制造厂合格证明或检验报告。 2.1.2保温材料有聚氨脂硬质（软质）泡沫塑料管壳、聚苯乙烯硬质（软质）泡沫塑料管壳、岩棉管壳等。以上材质应导热系数小，具有一定的强度能承受来自内侧和外侧的水湿或气体渗透，不含有腐蚀性的物质，不燃或不易燃烧，便于施工。 2.1.3保温材料在贮存、运输、现场保管过程中应不受潮湿及机械损伤。 2.1.4手电钻、刀锯、布剪子、克丝钳、改锥、腻子刀、油刷子、抹子、小桶、弯钩等。 2.2作业条件： 2.2.1难燃材料必须对其耐燃性能验证，合格后方能使用。 2.2.2管道保温层施工必须在系统压力试验检漏合格，防腐处理结束后进行。 2.2.3场地应清洁干净，有良好的照明设施。冬、雨期施工应有防冻防雨雪措施。 2.2.4管道支吊架处的木衬垫缺损或漏装的应补齐。仪表接管部件等均已安装完毕。 2.2.5应有施工员的书面技术、质量、安全交底。保温前应进行隐检。 3、操作工艺 3.1工艺流程： 隐检→一般按绝热层→防潮层→保护层的顺序施工→检验。 3.2绝热层施工方法 3.2.1直管段立管应自下而上顺序进行，水平管应从一侧或弯头的直管段处顺序进行。 3.2.2硬质绝热层管壳，可采用16号～18号镀锌铁丝双股捆扎，捆扎的间距不应大于400mm，并用粘结材料紧密粘贴在管道上。管壳之间的缝隙不应大于2mm并用粘结材料勾缝填满，环缝应错开，错开距离不小于75mm，管壳从缝应设在管道轴线的左右侧，当绝热层大于80mm时，绝热层应分两层铺设，层间应压缝。 3.2.3半硬质及软质绝热制品的绝热层可采用包装钢带，14～16号镀锌钢丝进行捆扎。其捆扎间距，对半硬质绝热制品不应大于300mm；对软质不大于200mm。
