8086 汇编语言中断程序设计

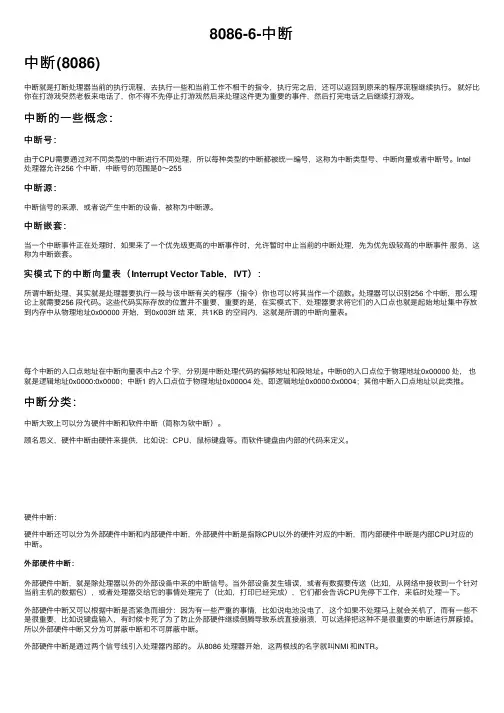

8086-6-中断中断(8086)中断就是打断处理器当前的执⾏流程，去执⾏⼀些和当前⼯作不相⼲的指令，执⾏完之后，还可以返回到原来的程序流程继续执⾏。

就好⽐你在打游戏突然⽼板来电话了，你不得不先停⽌打游戏然后来处理这件更为重要的事件，然后打完电话之后继续打游戏。

中断的⼀些概念：中断号：由于CPU需要通过对不同类型的中断进⾏不同处理，所以每种类型的中断都被统⼀编号，这称为中断类型号、中断向量或者中断号。

Intel处理器允许256 个中断，中断号的范围是0～255中断源：中断信号的来源，或者说产⽣中断的设备，被称为中断源。

中断嵌套：当⼀个中断事件正在处理时，如果来了⼀个优先级更⾼的中断事件时，允许暂时中⽌当前的中断处理，先为优先级较⾼的中断事件服务，这称为中断嵌套。

实模式下的中断向量表（Interrupt Vector Table，IVT）：所谓中断处理，其实就是处理器要执⾏⼀段与该中断有关的程序（指令）你也可以将其当作⼀个函数。

处理器可以识别256 个中断，那么理论上就需要256 段代码。

这些代码实际存放的位置并不重要，重要的是，在实模式下，处理器要求将它们的⼊⼝点也就是起始地址集中存放到内存中从物理地址0x00000 开始，到0x003ff 结束，共1KB 的空间内，这就是所谓的中断向量表。

每个中断的⼊⼝点地址在中断向量表中占2 个字，分别是中断处理代码的偏移地址和段地址。

中断0的⼊⼝点位于物理地址0x00000 处，也就是逻辑地址0x0000:0x0000；中断1 的⼊⼝点位于物理地址0x00004 处，即逻辑地址0x0000:0x0004；其他中断⼊⼝点地址以此类推。

中断分类：中断⼤致上可以分为硬件中断和软件中断（简称为软中断）。

顾名思义，硬件中断由硬件来提供，⽐如说：CPU，⿏标键盘等。

⽽软件键盘由内部的代码来定义。

硬件中断：硬件中断还可以分为外部硬件中断和内部硬件中断，外部硬件中断是指除CPU以外的硬件对应的中断，⽽内部硬件中断是内部CPU对应的中断。

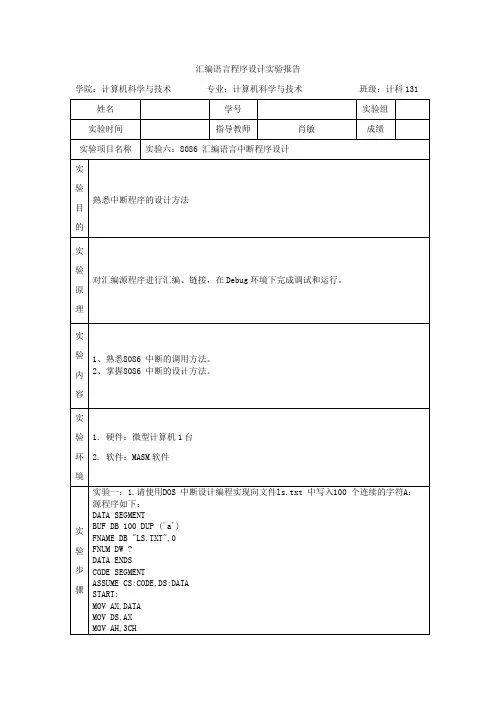

汇编语言程序设计实验报告学院：计算机科学与技术专业：计算机科学与技术班级：计科131LEA DX,FNAMEMOV CX,0 ；语句1INT 21HJC EXITMOV FNUM,AXMOV BX,AX ；语句2MOV CX,100MOV AH,40HLEA DX ,BUFINT 21HMOV BX,FNUMMOV AH,3EHINT 21HEXIT:MOV AH,4CHINT 21HCODE ENDSEND START使用相应的文本编辑器建立文件LAB7.asm，内容如上所示。

2．汇编并运行此程序后，在当前目录建立的文件名是什么？其内容是什么？1>汇编：C:\masm> masm lab7;2>连接：C:\masm> link lab7;3>运行：C:\masm> lab73.若将语句1 改为mov cx,1，则运行情况与前面会有什么区别？4.若将语句1 改为mov cx,2，则运行结果同上会有什么不同？并简要说明此语句的作用.5.若将语句2 改为mov bx,1,则运行结果会有什么不同?简要说明则语句的作用.实验二：编写0 号中断的处理程序，使得在除法溢出发生时，在屏幕中间显示字符串“divide error！”，然后返回到DOS。

源程序下：assume cs:codecode segmentstart:mov ax,csmov ds,axmov si,offset domov ax,0mov es,axmov di,200hmov cx,offset doend-offset do ;安装中断例程cldrep movsbmov word ptr es:[0],200hmov word ptr es:[2],0 ;设置中断向量表mov dx,0ffffhmov bx,1 ;测试一下div bxmov ax,4c00hint 21hdo:jmp short dostartdb 'divide error!'dostart:mov ax,0mov ds,axmov si,202hmov ax,0b800hmov es,axmov di,160*12+60mov cx,13s:mov al,ds:[si]mov ah,15mov es:[di],axinc siinc diinc diloop smov ax,4c00hint 21hdoend:nopcode endsend start3.若将语句1 改为mov cx,1，文件为只读。

（4×N＋2）→ CS （7）转中断处理程序
CPU中断返回过程：
（8）IP、CS和FLAGS出栈 （9）返回断点，继续执行下一条指 令
1 中断传送方式
子程序调用
主程序 ……
CALL SLeabharlann BP……实现机制不同
子程序 …… …… RET
源程序 …… INT n ……
调用 DOS/BIOS
DOS/BIOS 例行程序
汇编语言程序设计
ASSEMBLY LANGUAGE PROGRAMMING
第七章 中断
目录
CONTENTS
01 中断传送方式 02 DOS中断
1 中断传送方式
中断源：引起中断的事件
外中断（硬中断）： 外设的 I/O 请求 —— 可屏蔽中断 电源掉电 / 奇偶错 —— 非屏蔽中断
内中断（软中断）： INT 指令 / CPU 错（除法错、溢出）/ 为调试程序设置的中断
1 中断传送方式
中断源：引起中断的事件
外中断（硬中断）： 外设的 I/O 请求 —— 可屏蔽中断 电源掉电 / 奇偶错 —— 非屏蔽中断
内中断（软中断）： INT 指令 / CPU 错（除法错、溢出）/ 为调试程序设置的中断
1 中断传送方式
80x86 中断源：
CPU
n INT n
非屏蔽中断请求
2 NMI
;DOS功能号:键盘输入 ;DOS调用 ;返回参数: (AL)
MOV DL, ’A’ MOV AH, 02 INT 21H
;调用参数: 输出字符 ; DOS功能号: 显示输出
; DOS调用
2 DOS中断
AH 功 能
调用参数
1 从键盘输入一个字符并回显在屏幕上

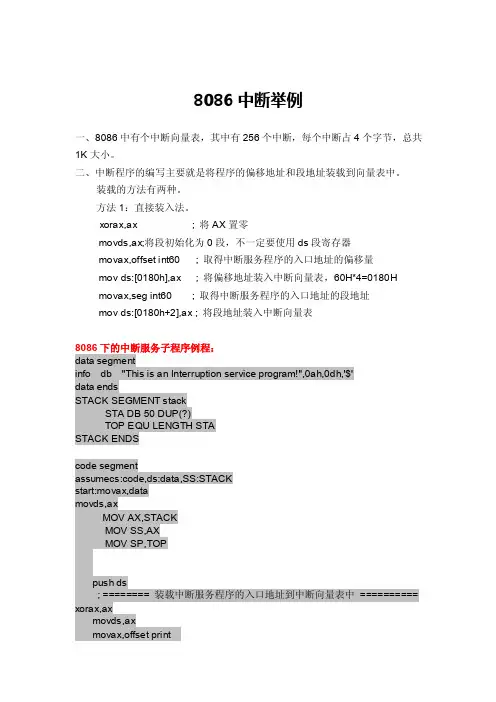

8086中断举例一、8086中有个中断向量表，其中有256个中断，每个中断占4个字节，总共1K大小。

二、中断程序的编写主要就是将程序的偏移地址和段地址装载到向量表中。

装载的方法有两种。

方法1：直接装入法。

xorax,ax ; 将AX置零movds,ax;将段初始化为0段，不一定要使用ds段寄存器movax,offset int60 ; 取得中断服务程序的入口地址的偏移量mov ds:[0180h],ax ; 将偏移地址装入中断向量表，60H*4=0180Hmovax,seg int60 ; 取得中断服务程序的入口地址的段地址mov ds:[0180h+2],ax ; 将段地址装入中断向量表8086下的中断服务子程序例程：data segmentinfo db "This is an Interruption service program!",0ah,0dh,'$'data endsSTACK SEGMENT stackSTA DB 50 DUP(?)TOP EQU LENGTH STASTACK ENDScode segmentassumecs:code,ds:data,SS:STACKstart:movax,datamovds,axMOV AX,STACKMOV SS,AXMOV SP,TOPpush ds; ======== 装载中断服务程序的入口地址到中断向量表中========== xorax,axmovds,axmovax,offset printmov ds:[0198h],axmovax,seg printmov ds:[0198h+2],axpop dsint 66h ; 触发中断（软件中断的方式）中断向量号：66H mov ah,4ch ; 返回DOSint 21h; ============= 中断服务程序============ printproc farmovdx,offset info ; 显示一段文字信息mov ah,09hint 21hiret ; 中断返回print endpcode endsend start调试过程需要观察的几个关键点：（1）ISP入口地址装载进中断向量表后的状态（2）在即将触发中断时，CS，IP的变化（3）在中断返回执行IRET时，CS，IP的变化（理解恢复现场）（4）注意堆栈的变化，SP和SS方法2 ：push ds; ======== 装载中断服务程序的入口地址到中断向量表中========== mov dx,seg print ; ds:dx(CS:IP)mov ds,dxmov dx,offset printmov al,66h ;中断类型号mov ah,25hint 21h ;装中断向量表pop ds中断向量服务程序入口地址服务程序入口地址中断向量。

逻辑运算指令的编写与使用
逻辑操作
包括与、或、异或、非等运算。
测试指令
对某一位或某一组存储单元进行 运算和测试。
字符串操作
适合处理字符串拼接、截取等操 作。位操作指令的编写与使用 Nhomakorabea1
设置指令
包括STC、STD等，可设置标志寄存器中
输入输出
2
相应的位。
指令IN、OUT等，可实现从外部设备的输
入和输出。
堆栈是一种重要的存储结构，在程序中 起到了重要的作用。
寄存器的种类及其功能
通用寄存器
8个通用寄存器，用于存储数据 或内存地址。
计数器与时序寄存器
用于计数和处理时间信息。
状态标志寄存器
记录程序的运行状态，如进位标 志、零标志、符号标志等。
数据传输指令的编写与使用
MOV
用于数据传输，是汇编程序常用的一种指令。
3
控制指令
HLT、WAIT等控制指令，可控制程序的执 行。
转移指令的编写与使用
JMP
无条件转移指令，直接跳转到指定的地址。
JE
条件转移指令，按指定条件进行转移操作。
CALL
过程调用指令，可将参数传递给被调用的程序。
RET
过程返回指令，将跳转到调用指令后面的位置。
输入输出指令的编写与使用
IN 指令
从设备或端口读入数据到指定的 操作数中。
O U T指令
将指定的操作数中的数据送到设 备或端口中。
PUS H /PO P指令
将寄存器的值压入堆栈或从堆栈 中取出数据。
堆栈操作的编写与使用
1
PUSHA/POPA
将16个通用寄存器的值一次性入栈或出栈。
2

8086中断矢量表的建立方法
在8086微处理器中，中断矢量表是通过一系列的汇编语言指令来建立的。

具体步骤如下：
1. 使用`PUSH ES`指令将当前段寄存器ES的值压入堆栈中，以保存当前的段地址。

2. 使用`MOV AX, 0`指令将AX寄存器的值设置为0。

3. 使用`MOV ES, AX`指令将AX寄存器的值复制到ES段寄存器中，设置段地址为0。

4. 使用`MOV DI, 54H`指令将DI寄存器的值设置为54H，这是中断类型码乘以4的结果，用于计算中断服务程序的偏移量。

5. 使用`MOV AX, OFFSET POUT15`指令将中断服务程序入口地址的偏移量存放到AX寄存器中。

6. 使用`CLD`指令清除方向标志，以确保在执行`STOSW`指令时将AX寄存器的值存储到内存中，而不是从内存中读取值。

7. 使用`STOSW`指令将AX寄存器的值存储到ES:DI指向的内存地址中，即中断矢量表的偏移量字段。

8. 使用`MOV AX, SEG POUT15`指令将中断服务程序入口地址的段基址存放到AX寄存器中。

9. 再次使用`STOSW`指令将AX寄存器的值存储到ES:DI指向的内存地址中，即中断矢量表的段基址字段。

10. 使用`POP ES`指令弹出堆栈中的值到ES段寄存器中，恢复ES段寄存器的原始值。

这样，就完成了中断矢量表的建立。

需要注意的是，这些指令是按照特定的顺序执行的，因为8086微处理器的指令执行是有序的，必须按照正确的顺序执行才能得到正确的结果。

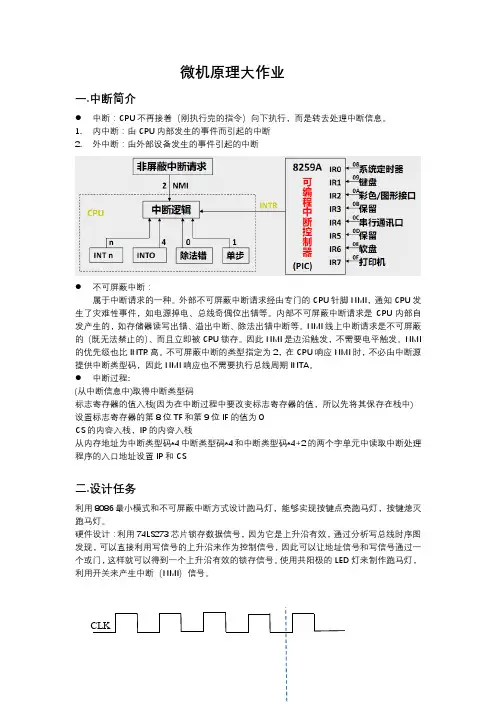

微机原理大作业一.中断简介●中断：CPU不再接着（刚执行完的指令）向下执行，而是转去处理中断信息。

1.内中断：由CPU内部发生的事件而引起的中断2.外中断：由外部设备发生的事件引起的中断●不可屏蔽中断：属于中断请求的一种。

外部不可屏蔽中断请求经由专门的CPU针脚NMI，通知CPU发生了灾难性事件，如电源掉电、总线奇偶位出错等。

内部不可屏蔽中断请求是CPU内部自发产生的，如存储器读写出错、溢出中断、除法出错中断等。

NMI线上中断请求是不可屏蔽的（既无法禁止的）、而且立即被CPU锁存。

因此NMI是边沿触发，不需要电平触发。

NMI 的优先级也比INTR高。

不可屏蔽中断的类型指定为2，在CPU响应NMI时，不必由中断源提供中断类型码，因此NMI响应也不需要执行总线周期INTA。

●中断过程:(从中断信息中)取得中断类型码标志寄存器的值入栈(因为在中断过程中要改变标志寄存器的值，所以先将其保存在栈中) 设置标志寄存器的第8位TF和第9位IF的值为0CS的内容入栈，IP的内容入栈从内存地址为中断类型码*4中断类型码*4和中断类型码*4+2的两个字单元中读取中断处理程序的入口地址设置IP和CS二.设计任务利用8086最小模式和不可屏蔽中断方式设计跑马灯，能够实现按键点亮跑马灯，按键熄灭跑马灯。

硬件设计：利用74LS273芯片锁存数据信号，因为它是上升沿有效，通过分析写总线时序图发现，可以直接利用写信号的上升沿来作为控制信号，因此可以让地址信号和写信号通过一个或门，这样就可以得到一个上升沿有效的锁存信号。

使用共阳极的LED灯来制作跑马灯，利用开关来产生中断（NMI）信号。

CLKIORQAD0~AD15 D0~D7A0~A15600HIOR写总线周期时序图软件编程：因为要利用不可屏蔽中断，所以在设置中断向量时类型号为2，另外为了能达到跑马灯的效果，在中断处理程序中应用循环点亮，且设置适当的延时时间。

要设置区分工作状态的变量，这样才能在发生中断时，判断是否应该点亮跑马灯还是熄灭跑马灯。

ES:DI=ASCIIZ串(新)
AX=出错码(03,05,17)
57
置/取文件日期和时间
BX=文件代号
AL=0读取
AL=1设置(DX:CX)
DX:CX=日期和时间
失败:AX=错误码
58
取/置分配策略码
AL=0取码
AL=1置码(BX)
成功:AX=策略码
失败:AX=错误码
59
取扩充错误码
AX=扩充错误码
DS:SI=ASCIIZ串
AL=控制分析标志
AL=00标准文件
=01多义文件
=02非法盘符
2A
取日期
CX=年
DH:DL=月:日(二进制)
2B
设置日期
CX:DH:DL=年:月:日
AL=00成功
=FF无效
2C
取时间
CH:CL=时:分
DH:DL=秒:1/100秒
2D
设置时间
CH:CL=时:分
DH:DL=秒:1/100秒
DL=00关闭Ctrl-Break检测
=01打开Ctrl-Break检测
35
取中断向量
AL=中断类型
ES:BX=中断向量
36
取空闲磁盘空间
DL=驱动器号
0=缺省,1=A,2=B,...
成功:AX=每簇扇区数
BX=有效簇数
CX=每扇区字节数
DX=总簇数
失败:AX=FFFF
38
置/取国家信息
DS:DX=信息区首地址
11
查找第一个目录项
DS:DX=FCB首地址
AL=00找到
AL=FF未找到
12
查找下一个目录项
DS:DX=FCB首地址

汇编语⾔程序设计实验四：8086标志寄存器及中断实验任务1task1.asm源码：assume cs:code, ds:datadata segmentx dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031hy dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912hdata endscode segmentstart:mov ax, datamov ds, axmov si, offset xmov di, offset ycall add128mov ah, 4chint 21hadd128:push axpush cxpush sipush disub ax, axmov cx, 8s: mov ax, [si]adc ax, [di]mov [si], axinc siinc siinc diinc diloop spop dipop sipop cxpop axretcode endsend start关于add指令的调试过程截图如下：由图可知add指令使得ZF标志位由NZ变为ZR，CF标志位由NC变为CY，可知运算结果为0且在运算中由最⾼位向更⾼位产⽣了进位。

关于inc指令的调试过程截图如下：由图可知inc指令使得ZF标志位由NZ变为ZR，可知运算结果为0，⽽CF未曾改变。

line31~line34的4条inc指令，不能替换成如下代码，原因是：该题⽤adc指令进⾏⼤整数加法，期间需要⽤到CF标志位的数值，⽽上⾯已经验证过add指令会对CF标志位产⽣影响，故不能替换。

add si, 2add di, 2128位加之前数值截图：完成128位加之后数值截图（有变化）：实验任务2task2.asm源码：assume cs:code, ds:datadata segmentstr db 80 dup(?)data endscode segmentmov ds, axmov si, 0s1:mov ah, 1int 21hmov [si], alcmp al, '#'je nextinc sijmp s1next:mov ah, 2mov dl, 0ahint 21hmov cx, simov si, 0s2: mov ah, 2mov dl, [si]int 21hinc siloop s2mov ah, 4chint 21hcode endsend start运⾏结果截图：line11-18：获取键盘输⼊的值并赋值给ds:[si] ，若为“#”，则跳转到next处，否则si++后再次重新进⼊本循环。

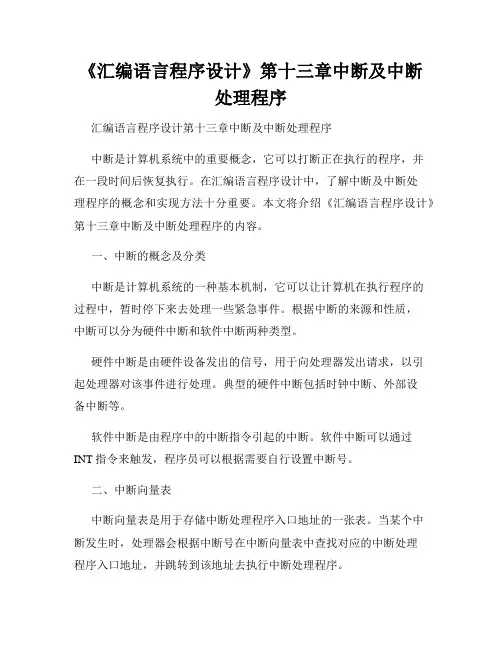

《汇编语言程序设计》第十三章中断及中断处理程序汇编语言程序设计第十三章中断及中断处理程序中断是计算机系统中的重要概念，它可以打断正在执行的程序，并在一段时间后恢复执行。

在汇编语言程序设计中，了解中断及中断处理程序的概念和实现方法十分重要。

本文将介绍《汇编语言程序设计》第十三章中断及中断处理程序的内容。

一、中断的概念及分类中断是计算机系统的一种基本机制，它可以让计算机在执行程序的过程中，暂时停下来去处理一些紧急事件。

根据中断的来源和性质，中断可以分为硬件中断和软件中断两种类型。

硬件中断是由硬件设备发出的信号，用于向处理器发出请求，以引起处理器对该事件进行处理。

典型的硬件中断包括时钟中断、外部设备中断等。

软件中断是由程序中的中断指令引起的中断。

软件中断可以通过INT指令来触发，程序员可以根据需要自行设置中断号。

二、中断向量表中断向量表是用于存储中断处理程序入口地址的一张表。

当某个中断发生时，处理器会根据中断号在中断向量表中查找对应的中断处理程序入口地址，并跳转到该地址去执行中断处理程序。

中断向量表一般位于内存的固定地址，不同中断号对应不同的中断处理程序入口地址。

由于中断向量表的地址是固定的，因此在编程时需要特别注意保护中断向量表。

三、中断的处理流程中断处理程序是用于响应中断事件并进行处理的程序。

中断的处理流程一般包括以下几个步骤：1. 保存中断现场：在处理中断之前，需要先保存当前程序的上下文，包括程序计数器、寄存器等内容。

这样在中断处理程序执行完毕后，可以恢复现场继续执行被中断的程序。

2. 中断服务例程：中断处理程序中的核心部分是中断服务例程，它实现了对中断事件的具体处理。

根据中断的类型和需求，中断服务例程可能包括对硬件设备的操作、数据处理等内容。

3. 恢复中断现场：在中断处理程序执行完毕后，需要恢复之前保存的中断现场。

这包括恢复程序计数器、寄存器等内容，以确保被中断的程序可以继续正常执行。

四、常见的中断类型及应用在汇编语言程序设计中，有一些常见的中断类型和应用。

ASSUME CS: CODE , DS: DATA , SS: STACK
START:
MOV AX , DATA ; 建立数据段址
MOV DS , AX
MOV AL , N
; N为指定中断号

MOV AH , 35H
; 获取中断向量
INT 21H
MOV INT_SEG , ES ;保存中断向量段址
MOV AL , N
; type N
MOV AH , 25H
; set interrupt vector
INT 21H
POP DX POP DS MOV AL , N MOV AH , 25H INT 21H RET ; INTHAND:
IRET
; restore the old offset ; and base of interrupt ; type N ; set interrupt vector
35H功能：取中断向量 把由AL指定的中断类型的中断向量从中断 向量表中取到ES: BX中。
预置:
AH = 35H
AL = 中断类型号
执行:
INT 21H
返回时送: ES: BX = 中断向量
例5.4 使用DOS功能调用存取中断向量。
MOV AL , N
; type N interrupt
MOV AH , 35
CPU取出INT 21H指令后, CS: IP等于下一 指令(标号NEXT:)存放单元的物理地址。
CPU执行INT 21H之后: ① FAGS、CS、IP的当前值被压栈保护。 ② CPU从4×21H～4×21H＋3的单元中取得
中断向量并写入IP, CS之中。 ③ CPU根据CS: IP值转向21H型中断服务程

调用 int 40h 实现 AX=AX+BX
三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）
call addint40
;本段为主程序
jp1:
mov ax,1
mov bx,2
int 40h
jmp jp1
addint40 proc
;向中断向量表中添加 int 40h 的子程序
mov cx,seg procint40
mov dx,offset procint40
push ds
xor ax,ax
mov ds,ax
pushf
cli
mov [40h*4],dx
mov [40h*4+2],cx
popf
pop ds
ret
1
addint40 endp procint40 proc far ;定义 int 40h 的中断子程序 add ax,bx iret procint40 endp 四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）
计算机硬件实验室实验报告
课程名称：
姓名
学号
班级
成绩
设备名称及软件环境
Windows XP 操作系统 emu8086 仿真器 proteus 仿真器
实验名称
[0004] 子程序及中断实 验
实验日期
一．实验内容
1. 实现子程序和 中断服 务子程 序的设 计
2.编写子程序设置40H 中断为自定义中断服务子程序
3.编写中断服务子程序实现 AX=AX+BX
4. 编写主程序调 用子程 序和中 断
二．理论分析或算法分析
①在子程序 procint40 中编译好 int 40h 的中断程序，即使 AX=AX+BX

7. CPU对可屏蔽中断的响应条件
该设备的中断请求未被屏蔽，即相应的中断屏蔽位为0。 CPU允许中断，即IF=1。
2012-6-2
80x86汇编语言程序设计
8.3 DOS与BIOS服务
1．DOS系统调用：INT 21H
AH = 25H：设置中断向量 AH = 35H：获取中断向量 AH = 31H：程序终止并驻留内存
中断控制器通过端口20H和21H（用于IRQ 0 ~ 7）以及0A0H和0A1H（用于IRQ 8 ~ 15）与CPU通信。 其中，端口20H与0A0H对应于中断命令寄存器，端口21H与0A1H 对应于中断屏蔽 寄存器。
5. 发送中断结束命令的方法
向中断命令寄存器输出字节20H。如下所示。 mov al, 20h
• 必须保护所有要修改的寄存器，尤其是硬件中断或异常的ISR。 • 对于硬件中断服务程序，应在返回之前，向中断控制器发送中断结束命令。 主程序的基本结构。 实例。
2012-6-2
80x86汇编语言程序设计
8.5.2 驻留程序设计
（1）什么是驻留程序（TSR程序）？
驻留程序在执行结束后，使程序的一部分仍留在内存，受到操作系统的保护，可以由其 它程序再次激活。 （2）驻留程序的基本框架
3．实例
2012-6-2
80x86汇编语言程序设计
8.2 80x86的中断系统 8.2.1 中断的基本概念
1. 什么是中断？
在CPU执行程序的过程中，由于出现了某个事件，CPU暂停当前程序，而转去执行 处理该事件的程序，处理完后，返回被暂停的程序处继续执行，这个过程称为中断。 引起中断的事件称作中断源， 处理该事件的程序称作中断服务程序（Interrupt Service Routine，简称ISR）。 实现中断的硬件及软件称为中断系统。

《汇编语言程序设计》第十三章中断及中断处理程序中断是计算机在执行程序过程中，突然停止当前任务的一种机制。

当出现外部事件（如键盘输入、硬件故障或定时器到达）时，计算机会立即中断当前正在执行的程序，转而执行事先定义好的中断处理程序，以响应这些事件。

中断可以分为硬件中断和软件中断。

硬件中断是由外部设备触发的，比如，键盘输入、鼠标点击等。

而软件中断则是程序内部通过软件指令主动触发的。

中断处理程序是响应中断事件的程序，也被称为中断服务子程序（Interrupt Service Routine，ISR）。

当一个中断发生时，中断处理程序会被调用执行，处理特定的中断事件。

在汇编语言中，编写中断处理程序需要掌握以下几个方面：1.定义中断向量表：中断向量表是一个储存中断向量地址的表格。

每个中断向量是一个4字节的地址，指向相应的中断处理程序。

在开发中，我们需要根据硬件设备的不同，定义对应的中断向量表。

2.中断处理程序的编写：中断处理程序需要以特定的格式编写，称为中断门。

中断门包含了中断向量的地址、中断类型、特权级等信息。

在编写中断处理程序时，需要将程序中所有寄存器的值进行保存，以便在中断处理完后恢复原来的状态。

3.中断的使能与屏蔽：在进行中断处理时，需要将中断的使能标志设置为1，以允许中断的发生。

而在一些情况下，为了阻止中断的发生，我们还需要将中断的屏蔽标志设置为1中断处理程序在操作系统和嵌入式系统中起着重要的作用。

它可以实现多任务处理、设备驱动程序、异常处理等功能。

在操作系统中，中断处理程序负责处理硬件设备的中断请求、时钟中断等，以实现多任务切换和设备驱动等功能。

总结起来，中断处理程序是汇编语言程序设计中重要的内容之一、掌握中断处理程序的编写方法，能够使程序能够响应外部事件，提高程序的实时性和可靠性。

8086汇编语⾔学习（⼗）8086中断8086中断介绍 任何⼀种CPU，都具备⼀种能⼒，可以在执⾏完当前正在执⾏的指令之后，检测到来⾃CPU内部或外部产⽣的特殊通知信息，并⽴即对所接收到的信息做出相应的处理。

这类特殊的信息，被称作中断信息。

顾名思义，中断指的是CPU不去正常执⾏接下来的指令，⽽是被中断，转⽽处理中断信息。

中断信息的种类有很多，但却有着⼀些共同点，中断信息中都包含了中断信息的类型码，⽤于标识中断信息。

8086的中断类型码是8位的，这代表着8086CPU最多可以处理256种不同的中断信息。

中断处理程序 CPU接受到了中断信息后，需要进⾏相应的处理，处理逻辑依然是由开发⼈员编写程序来控制的，所编写的程序被称作中断处理程序。

⼀般来说，需要编写不同的中断处理程序以应对不同的中断信息。

要令CPU中⽌当前指令的执⾏，转⽽跳转执⾏中断处理程序，其原理依然是通过改变8086CPU中CS:IP的值，使之指向中断信息对应的中断处理程序。

想要CPU令处理不同的中断信息时跳转到对应的中断处理程序，则必须要有⼀种机制将中断信息和中断处理程序建⽴关联。

中断向量表 8086CPU的设计者提供了⼀种叫做中断向量表的结构，⽤于建⽴中断类型码和中断处理程序⼊⼝的关联关系。

中断向量表，就是中断程序⼊⼝地址的⼀个列表，被保存在指定的内存地址中，便于CPU读取。

每⼀个中断向量列表项(即中断处理程序⼊⼝地址)是32位的，占两个字的空间，其中⾼16位存放段地址，低16为存放偏移地址。

中断向量表在8086CPU中的位置是固定的，位于0000:0000~0000:03ff这⼀特殊内存空间中(CPU会固定的到约定的内存处获取数据)。

CPU在跳转中断处理程序时，以中断类型码*4+2字单元中的数据设置CS，中断类型码*4字单元中的数据设置IP，如此⼀来，便能正确的跳转对应的中断处理程序。

中断处理过程 虽然已经说明了CPU是如何根据中断信息中的类型码跳转执⾏指定的中断处理程序。

状态保存
将关键寄存器的值保存到堆栈或特定内存区域，以便 中断返回时恢复。
堆栈操作
使用堆栈保存和恢复寄存器值，确保中断处理的正确 性。
中断向量表与中断描述符表
中断向量表
存储中断处理程序入口地址的表格，每个中断 对应一个向量。
中断描述符表
在保护模式下使用的中断表，包含中断处理程 序的选择子和偏移量。
中断描述符
典型硬件中断实例解析
定时器中断
定时器到期时触发中断，用于实现定时控制、延时操作等功能。
键盘中断
用户按下键盘按键时触发中断，用于实现输入操作。
串行通信中断
串行通信接口接收到数据时触发中断，用于实现数据传输和控制等功能。这些实例展示了硬件中断在实际应 用中的重要作用，通过合理配置和使用硬件中断，可以提高系统的实时性、可靠性和效率。
描述中断处理程序中断优先级
不同中断具有不同的优先级，高优先级中断 可以打断低优先级中断。
嵌套处理
允许多个中断同时发生，按照优先级顺序依 次处理。
中断屏蔽
通过设置中断屏蔽位来禁止或允许特定中断 的发生。
03 硬件中断处理机制
硬件中断触发条件
01
外部事件
在ARM架构中，软件中断指令通常为`SVC`（Supervisor Call），用于触发操作系统提供的服务例程。
软件中断处理程序设计要点
中断处理程序（Interrupt Handler）需要快速响应并处理中断请求，以避 免影响系统的实时性。
中断处理程序需要保存现场信息，以便在中断处理完成后恢复程序的执行 状态。
内部事件
02
03
软件中断指令
如I/O操作完成、定时器到期等， 由外部设备向CPU发送中断请求 信号。

8086汇编中断8086汇编中断中断：CPU不再接着（刚执⾏完的指令）向下执⾏，⽽是转去处理中断信息。

内中断：由CPU内部发⽣的事件⽽引起的中断外中断：由外部设备发⽣的事件引起的中断8086的内中断CPU内部产⽣的中断除法错误，⽐如：执⾏div指令产⽣的除法溢出单步执⾏执⾏into指令执⾏int 指令8086的中断类型码（1）除法错误：0（2）单步执⾏：1（3）执⾏ into 指令：4（4）执⾏ int n指令，⽴即数 n 为中断类型码。

assume cs:codesg, ss:stacksg, ds:datasgstacksg segmentdb 200h dup (0)stacksg endsdatasg segment; ‘$'： 9 退出显⽰的格式; 13,10：回车换⾏szmsg db 13,10,'hello world!',13,10,'$'datasg endscodesg segmentstart:mov ax,datasgmov ds,axlea dx, szmsg; ah寄存器为9：终端号 9 显⽰信息、显⽰ds为段地址 dx 位偏移地址的包含信息; 会取上⾯ szmsg 符号的 hello worold! 字符mov ah,9int 21h; ah寄存器为4c：则退出程序，为Dos状态mov ax,4c00hint 21hcodesg endsend start案例说明中断过程中断过程由CPU的硬件⾃动完成；⽤中断类型码找到中断向量，并⽤它设置CS和IP8086CPU的中断过程（1）从中断信息中取得中断类型码（2）标志寄存器的值⼊栈——中断过程中要改变标志寄存器的值，需要先⾏保护（3）设置标志寄存器的第8位TF 和第9位IF的值为0（4）CS的内容⼊栈；（5）IP的内容⼊栈；（6）从中断向量表读取中断处理程序的⼊⼝地址，设置IP和CS。
